专题 22 欧姆定律及应用（原卷版）
【内容播报】
特别说明：典例是2023年的中考真题，即时检测是最新的全国各地的模拟题，好题冲关是
2022年的期末考试题和2023年的模拟考试题和2023年的中考真题中经过多次筛选。知识点
以挖空的形式设计，便于学生提前预习，考点通过方法总结，知识加工，便于学生理解和记
忆，好题冲关分层设计，针对于不同的学生。
知识点 考点 好题冲关
欧姆定律 欧姆定律的内容技巧理解（1典例+2即时检测） 基础过关（23）
欧姆定律在串并联电路 欧姆定律在串并联电路中的应用（3典例+6即时 能力提升（25）
中的应用 检测）
电路的动态分析（2典例+4即时检测） 真题感悟（14题）
电路的故障分析（1典例+3即时检测）
电流表和电压表的改装（高中拓展）（1典例+2
即时检测）
1. 掌握利用实验探究电流、电压与电阻间的关系；
2. 掌握欧姆定律的表达式及其变形公式；
3. 掌握欧姆定律在串并联电路中的应用；
4. 掌握电路的动态分析方法；
5. 掌握电路的故障分析方法；
6. 了解电流表和电压表的改装问题。
知识点1：欧姆定律
（1）内容：导体中的电流，跟导体两端的电压成_____，跟导体的电阻成______
（2）公式：I=____________
（3）适用：纯电阻电路
（4）理解：
1）对应关系：定律中电流、电压和电阻是针对同一导体或同一段电路在同一时刻而言的
2）因果关系：电流随电压和电阻的变化而变化，即电压、电阻是因，电流是果
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
3）变形关系： 、 只表示数量关系，只适用于数学计算，不反映物理规律
【提示】“导体的电阻与导体中的电流成反比”这个说法是错误的.
原因一：漏掉了“导体两端电压一定”这个前提条件；
原因二：弄错了“物理量之间的因果关系”.
知识点2：欧姆定律在串并联电路中的应用
串联电路 并联电路
电路图
电流关系
电压关系
（并的越多，总电
电阻关系
阻反而越小，并且总电阻小于任意支路电
阻）
只有R 和R 并联时，
1 2
若
比例关系
（即电压与电阻成正比） （电流与电阻成反比）
考点一 欧姆定律的内容及理解
1. 欧姆定律公式：
2. 适用条件：纯电阻电路（中学阶段除了电动机以外，都属于纯电阻）
3. 理解：
（1）I、U、R必须针对于同一时刻的同一导体；
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）变形公式 ，不能认为电阻与电压成正比，电阻与电流成反比（影响电阻大小的因素：材料、
长度、横截面积和温度）

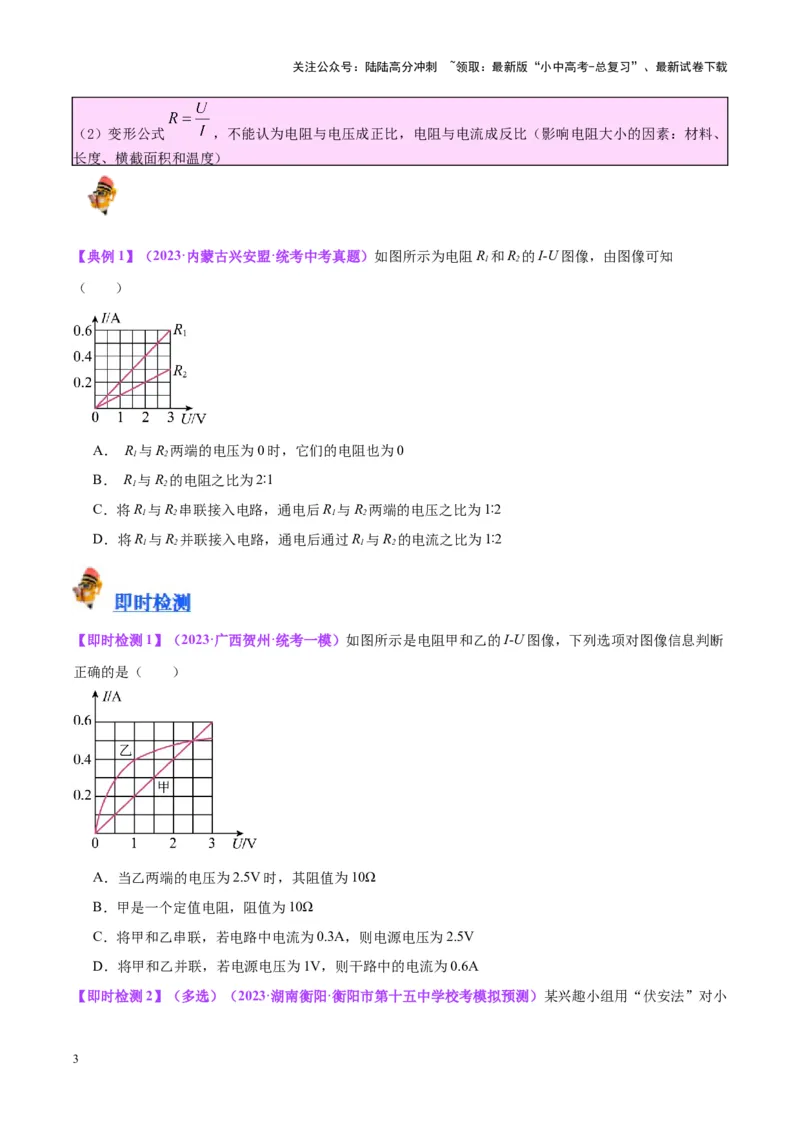

【典例1】（2023·内蒙古兴安盟·统考中考真题）如图所示为电阻R 和R 的I-U图像，由图像可知
1 2
（ ）
A． R 与R 两端的电压为0时，它们的电阻也为0
1 2
B． R 与R 的电阻之比为2∶1
1 2
C．将R 与R 串联接入电路，通电后R 与R 两端的电压之比为1∶2
1 2 1 2
D．将R 与R 并联接入电路，通电后通过R 与R 的电流之比为1∶2
1 2 1 2
【即时检测1】（2023·广西贺州·统考一模）如图所示是电阻甲和乙的I-U图像，下列选项对图像信息判断
正确的是（ ）
A．当乙两端的电压为2.5V时，其阻值为10Ω
B．甲是一个定值电阻，阻值为10Ω
C．将甲和乙串联，若电路中电流为0.3A，则电源电压为2.5V
D．将甲和乙并联，若电源电压为1V，则干路中的电流为0.6A
【即时检测2】（多选）（2023·湖南衡阳·衡阳市第十五中学校考模拟预测）某兴趣小组用“伏安法”对小
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
灯泡和定值电阻的阻值进行了测量，根据实验数据作出它们的 图像，如图所示。以下是小组成员的
交流内容，其中正确的是（ ）
A．图甲是定值电阻的图像
B．将 和 并联在4V的电源两端时， 、 的电功率相等
C．对 、 的电阻值分别取平均值可以使测量结果更准确
D．将 和 串联接在3V的电源两端， 、 的电阻之比为3：2
考点二 欧姆定律在串并联电路中的应用
欧姆定律（ ）把电流、电压和电阻三者联系起来，可用来解决串、并联电路中比较复杂的电学
问题。欧姆定律的应用是历年中考的重点，考查的形式几乎包含所有题型。
利用欧姆定律分析电路的一般步骤：
（1）画出等效电路，分析各元件的连接方式；
（2）分析电压表、电流表的测量对象，并注明已知量的符号、数值；
（3）找出各物理量的关系，根据欧姆定律及串并联电路中的电流、电压规律，列出方程式，求出待测量。
角度 1 ：串联电路电压和电阻的关系
【典例2】（2023·湖南郴州·统考中考真题）如图所示，电源电压恒为3V。闭合开关S，电压表的示数为
0.5V，则灯泡L 两端的电压为 V，灯泡L 与L 的电阻之比为 。
2 1 2
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

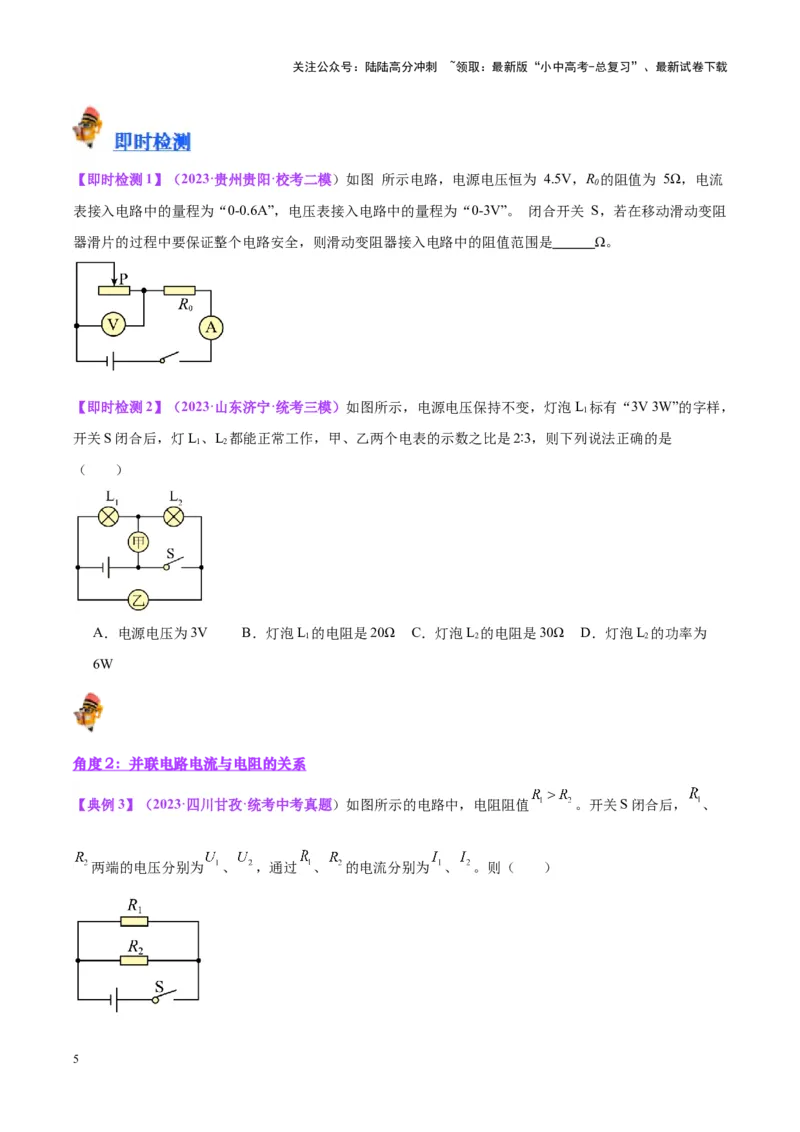

【即时检测1】（2023·贵州贵阳·校考二模）如图 所示电路，电源电压恒为 4.5V，R 的阻值为 5Ω，电流
0
表接入电路中的量程为“0-0.6A”，电压表接入电路中的量程为“0-3V”。 闭合开关 S，若在移动滑动变阻
器滑片的过程中要保证整个电路安全，则滑动变阻器接入电路中的阻值范围是 Ω。
【即时检测2】（2023·山东济宁·统考三模）如图所示，电源电压保持不变，灯泡L 标有“3V 3W”的字样，
1
开关S闭合后，灯L、L 都能正常工作，甲、乙两个电表的示数之比是2∶3，则下列说法正确的是
1 2
（ ）
A．电源电压为3V B．灯泡L 的电阻是20Ω C．灯泡L 的电阻是30Ω D．灯泡L 的功率为
1 2 2
6W
角度 2 ：并联电路电流与电阻的关系
【典例3】（2023·四川甘孜·统考中考真题）如图所示的电路中，电阻阻值 。开关S闭合后， 、
两端的电压分别为 、 ，通过 、 的电流分别为 、 。则（ ）
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． B． C． D．
【即时检测1】（2023·安徽合肥·合肥38中校考三模）R、R、R 是三个阻值不同的定值电阻。将它们串
1 2 3
联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为 ；若将它们
并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流 = 。
【即时检测2】（2023·湖南常德·统考模拟预测）如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为
电流表A 指针的位置，如果电流表A 读数是0.6A，则通过灯L 的电流为 A，两灯泡L 和L 的电
1 2 1 1 2
阻之比为 。
角度 3 ：灯泡亮度问题
【典例4】（2023·山东德州·统考中考真题）如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片
P由图示位置向右滑动时，下列说法正确的是（ ）
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．小灯泡 与滑动变阻器 串联 B．电压表 示数变大
C．电流表 和 示数都变小 D．小灯泡 亮度变暗

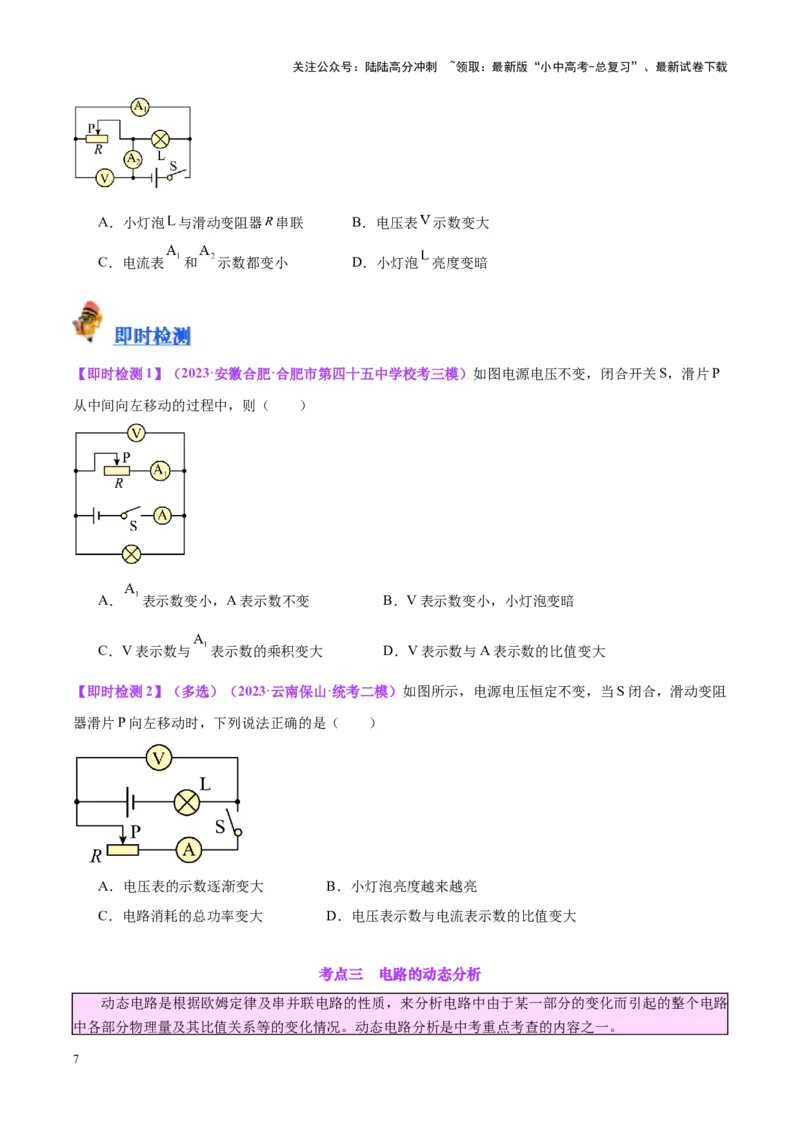

【即时检测1】（2023·安徽合肥·合肥市第四十五中学校考三模）如图电源电压不变，闭合开关S，滑片P
从中间向左移动的过程中，则（ ）
A． 表示数变小，A表示数不变 B．V表示数变小，小灯泡变暗
C．V表示数与 表示数的乘积变大 D．V表示数与A表示数的比值变大
【即时检测2】（多选）（2023·云南保山·统考二模）如图所示，电源电压恒定不变，当S闭合，滑动变阻
器滑片P向左移动时，下列说法正确的是（ ）
A．电压表的示数逐渐变大 B．小灯泡亮度越来越亮
C．电路消耗的总功率变大 D．电压表示数与电流表示数的比值变大
考点三 电路的动态分析
动态电路是根据欧姆定律及串并联电路的性质，来分析电路中由于某一部分的变化而引起的整个电路
中各部分物理量及其比值关系等的变化情况。动态电路分析是中考重点考查的内容之一。
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
当遇到比较简单的动态电路问题时，可直接利用串、并联电路的电压、电流规律进行分析；当遇到比
较复杂的动态电路问题时，可依照“局部→整体→局部”的顺序，先从阻值变化入手，以电流关系为纽带，
逐一判知各部分电压、电流的变化情况。
角度 1 ：含滑动变阻器的动态电路分析
【典例5】（2023·陕西·统考中考真题）在如图-1的电路中，电源电压保持不变，R 为定值电阻，R 为滑
1 2
动变阻器，L是标有“6V3.6W”字样的小灯泡。电流表量程为“0~3A”，电压表量程为“0~15V”。当开关S
和S 闭合，S 断开时，将滑动变阻器的滑片P从最右端移到最左端，记录电压表和电流表示数并描绘图像；
1 2
保持开关S闭合，断开开关S，将滑动变阻器的滑片P移到最右端，再闭合开关S，移动滑动变阻器的滑
1 2
片P，直到小灯泡正常发光，记录电压表和电流表示数并描绘图像。图-2是两次电路中电压表和电流表示
数变化关系的图像。在保证电路安全的情况下，下列分析不正确的是（ ）
A．当开关S和S 闭合，S 断开时，电压表和电流表示数变化关系为图像①
1 2
B．定值电阻R 的阻值为10Ω
1
C．电源电压为9V
D．当开关S和S 闭合，S 断开时，滑动变阻器R 的阻值变化范围为2.5~20Ω
2 1 2
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

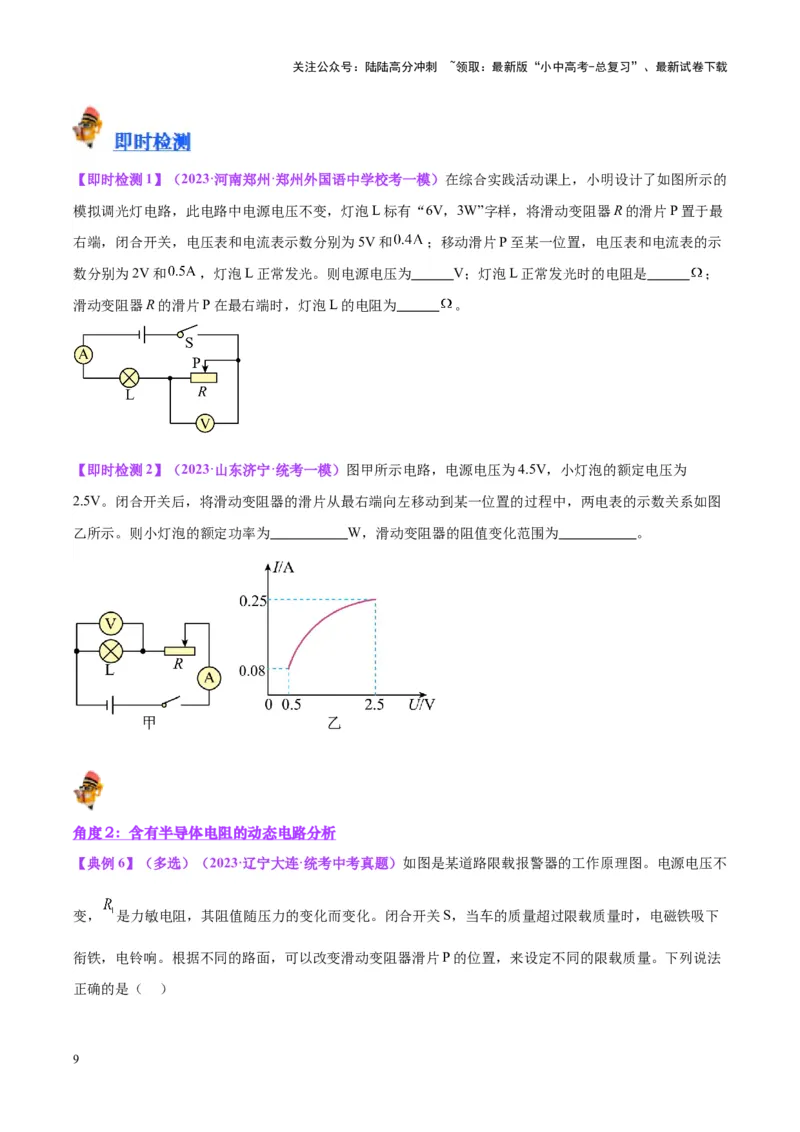

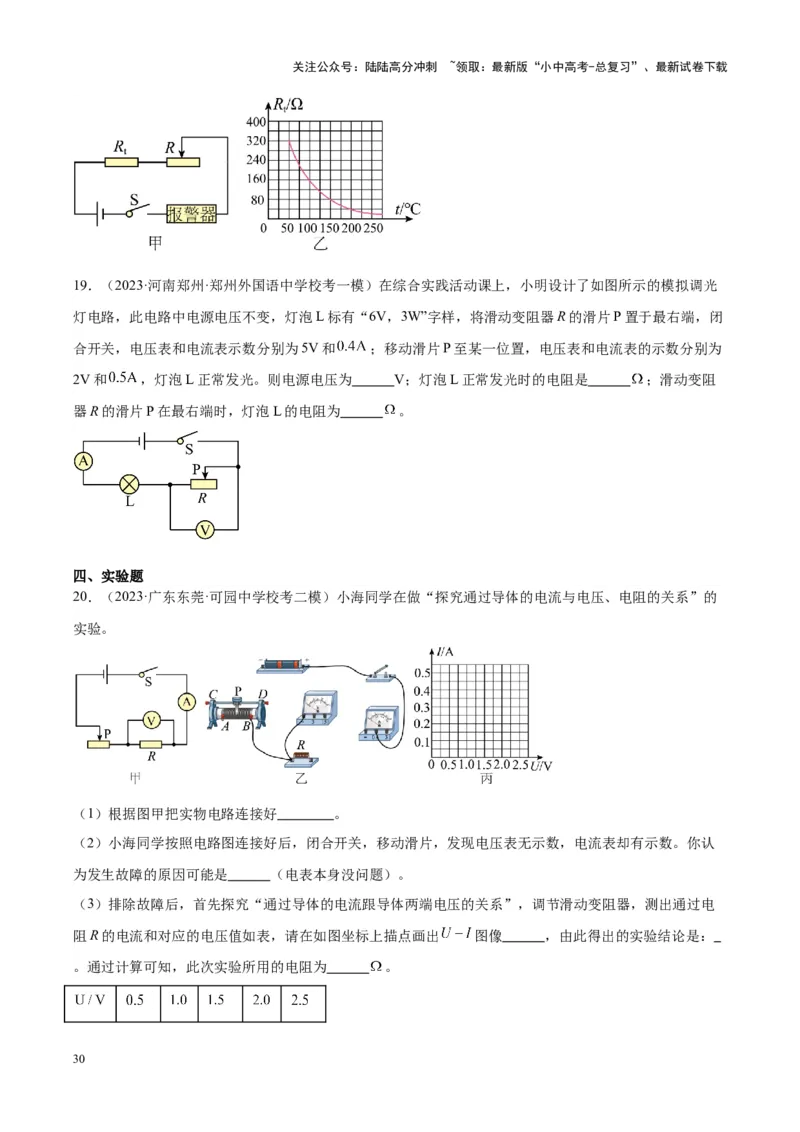

【即时检测1】（2023·河南郑州·郑州外国语中学校考一模）在综合实践活动课上，小明设计了如图所示的
模拟调光灯电路，此电路中电源电压不变，灯泡L标有“6V，3W”字样，将滑动变阻器R的滑片P置于最
右端，闭合开关，电压表和电流表示数分别为5V和 ；移动滑片P至某一位置，电压表和电流表的示
数分别为2V和 ，灯泡L正常发光。则电源电压为 V；灯泡L正常发光时的电阻是 ；
滑动变阻器R的滑片P在最右端时，灯泡L的电阻为 。
【即时检测2】（2023·山东济宁·统考一模）图甲所示电路，电源电压为4.5V，小灯泡的额定电压为
2.5V。闭合开关后，将滑动变阻器的滑片从最右端向左移动到某一位置的过程中，两电表的示数关系如图
乙所示。则小灯泡的额定功率为 W，滑动变阻器的阻值变化范围为 。
角度 2 ：含有半导体电阻的动态电路分析
【典例6】（多选）（2023·辽宁大连·统考中考真题）如图是某道路限载报警器的工作原理图。电源电压不
变， 是力敏电阻，其阻值随压力的变化而变化。闭合开关S，当车的质量超过限载质量时，电磁铁吸下
衔铁，电铃响。根据不同的路面，可以改变滑动变阻器滑片P的位置，来设定不同的限载质量。下列说法
正确的是（ ）
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．电磁铁能吸下衔铁，是由于通电导体在磁场中受力
B．检测时，车的质量越大电磁铁的磁性越强
C．力敏电阻 的阻值随压力的增大而减小
D．若要提高设定的限载质量，应将滑片P向左移动
【即时检测1】（2023·重庆·重庆一中校考二模）如图甲所示，小贾设计了一个穿戴式“智能体温计”，其
电路图如图乙所示。电路图中电表（电流表或电压表）示数大小可反映温度高低，热敏电阻 的阻值随温
度的升高而增大，定值电阻 起保护电路的作用。下列分析正确的是（ ）
A．温度升高时电表示数变大 B．该电路中的电表是电流表
C．温度降低时电路中电流变小 D．温度降低时 两端电压变小
【即时检测2】（2023·山东枣庄·统考三模）某兴趣小组为了研究电子温控装置，将热敏电阻R、定值电
1
阻R 以及电压表和电流表连入如图所示电路中，热敏电阻的阻值随温度的升高而减小。闭合开关，当温度
2
升高时，电压表和电流表的示数变化情况是（ ）
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．电流表和电压表示数均变小 B．电流表和电压表示数均变大
C．电流表示数变小，电压表示数变大 D．电压表与电流表的比值减小
考点四 电路的故障分析
电路故障判断是中考常考题型，也是我们应该掌握的一项基本实验技能。首先要弄明白断路、短路故
障的本质及其可能出现的现象。实际判断时可根据现象去推断故障原因，也可根据故障去推断应该发生的
现象，最后综合题中已有信息，从而得出正确结论。
故障 结果 现象
（1）串联电路中发生断路，所以用电器不工作；并联电路中，发生断路的支路，用电
器不工作，其他支路用电器依然工作；
电路 （2）串联电路中发生断路，电流表无示数；并联电路中，发生断路的支路中电流表无
断路
不同 示数，其他支路及干路中的电流表均有示数；
（3）电压表与电源相连的部分断路，电压表示数为零；若仅与电压表并联的部分断
路，则电压表示数接近于电源电压
（1）被短路的用电器不能工作，除此之外，未被短路的其他用电器可以工作；
（2）电流表有示数（本身未被短路）；
电路
短路 仍通 （3）电压表未被短路时有示数，被短路时无示数；
（4）开关被短路仅是开关的断开功能失灵，起不到控制电路通断的作用，电路本身没
有变化

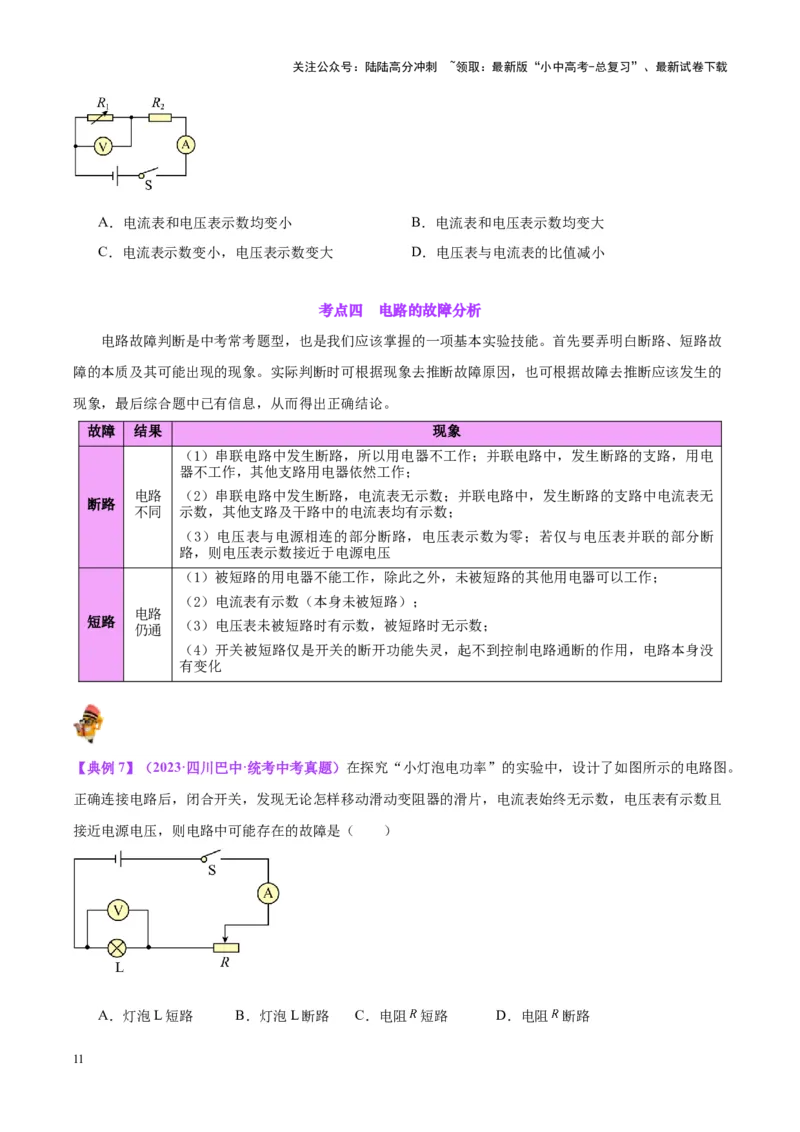

【典例7】（2023·四川巴中·统考中考真题）在探究“小灯泡电功率”的实验中，设计了如图所示的电路图。
正确连接电路后，闭合开关，发现无论怎样移动滑动变阻器的滑片，电流表始终无示数，电压表有示数且
接近电源电压，则电路中可能存在的故障是（ ）
A．灯泡L短路 B．灯泡L断路 C．电阻 短路 D．电阻 断路
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

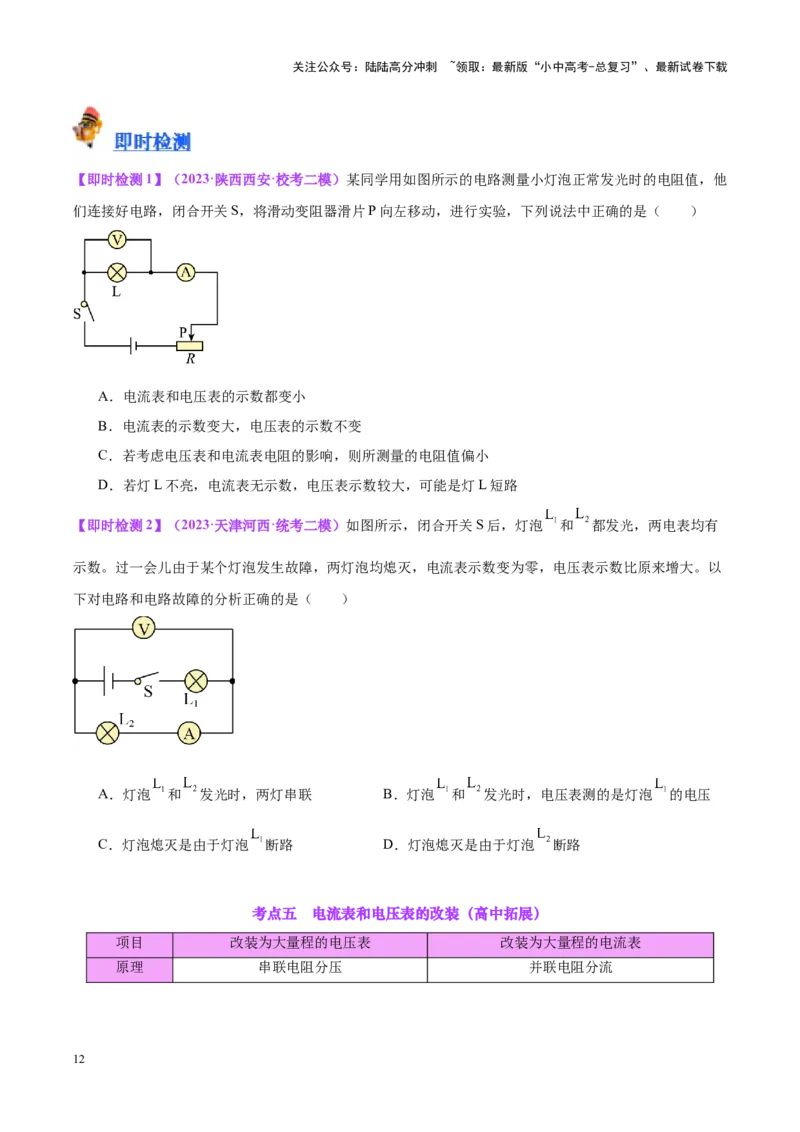

【即时检测1】（2023·陕西西安·校考二模）某同学用如图所示的电路测量小灯泡正常发光时的电阻值，他
们连接好电路，闭合开关S，将滑动变阻器滑片P向左移动，进行实验，下列说法中正确的是（ ）
A．电流表和电压表的示数都变小
B．电流表的示数变大，电压表的示数不变
C．若考虑电压表和电流表电阻的影响，则所测量的电阻值偏小
D．若灯L不亮，电流表无示数，电压表示数较大，可能是灯L短路
【即时检测2】（2023·天津河西·统考二模）如图所示，闭合开关S后，灯泡 和 都发光，两电表均有
示数。过一会儿由于某个灯泡发生故障，两灯泡均熄灭，电流表示数变为零，电压表示数比原来增大。以
下对电路和电路故障的分析正确的是（ ）
A．灯泡 和 发光时，两灯串联 B．灯泡 和 发光时，电压表测的是灯泡 的电压
C．灯泡熄灭是由于灯泡 断路 D．灯泡熄灭是由于灯泡 断路
考点五 电流表和电压表的改装（高中拓展）
项目 改装为大量程的电压表 改装为大量程的电流表
原理 串联电阻分压 并联电阻分流
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

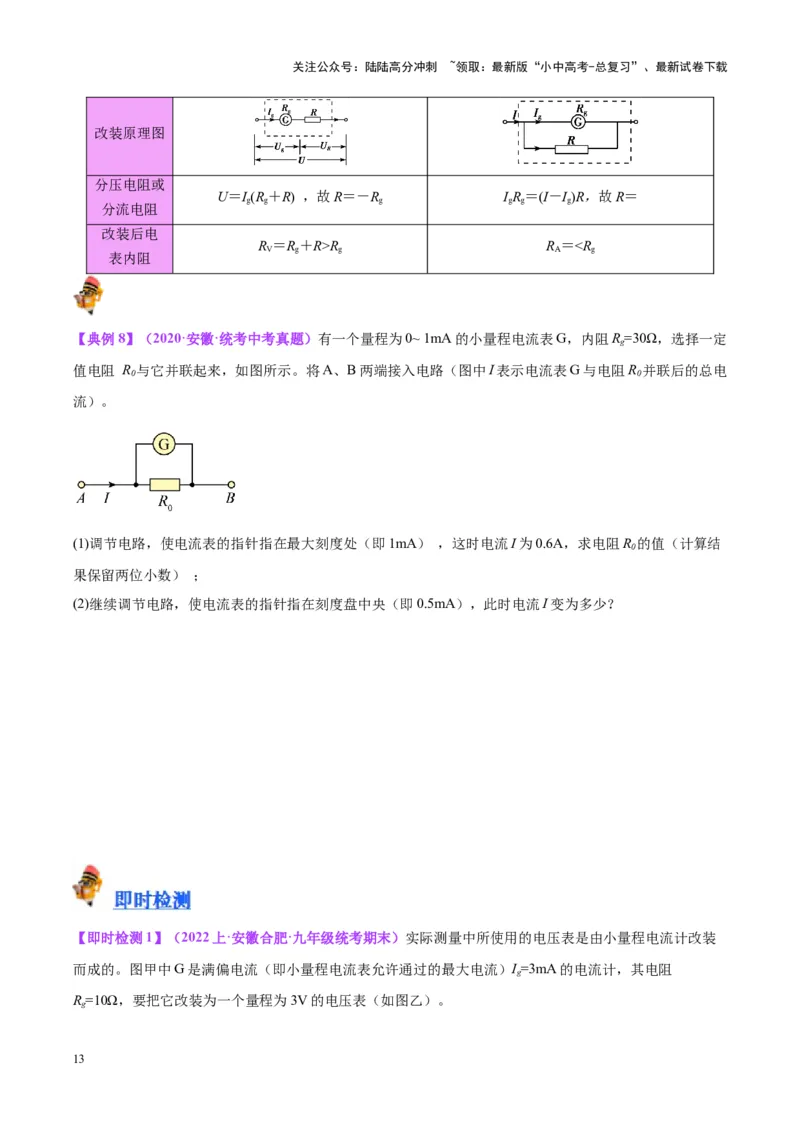

改装原理图
分压电阻或
U＝I(R＋R) ，故R＝－R IR＝(I－I)R，故R＝
g g g g g g
分流电阻
改装后电
R ＝R＋R>R R ＝
