专题 10 欧姆定律

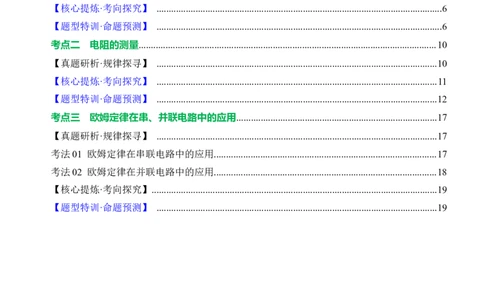

考情分析................................................................................................................................................2

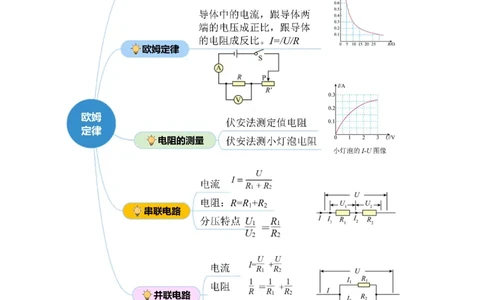

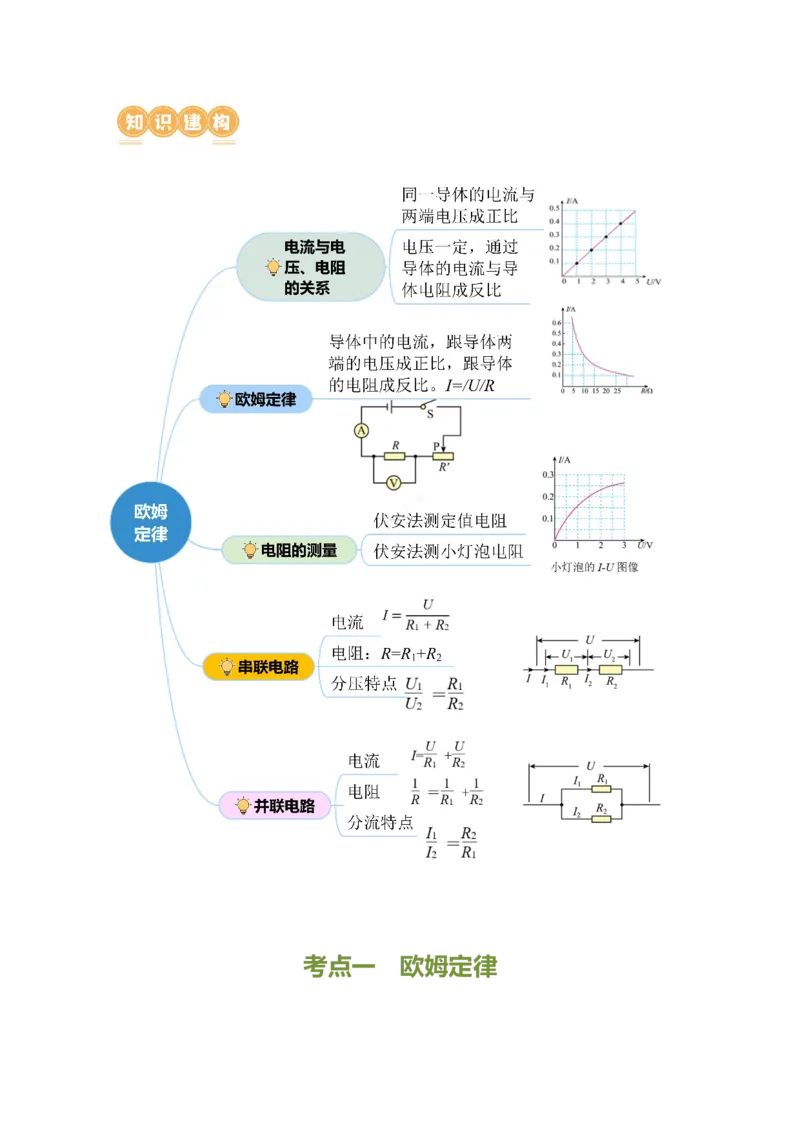

知识建构................................................................................................................................................3
考点一 欧姆定律................................................................................................................................4
【真题研析·规律探寻】 .....................................................................................................................4
考法01 探究电流与电压、电阻的关系...........................................................................................4
考法02 欧姆定律...............................................................................................................................5
【核心提炼·考向探究】 .....................................................................................................................6
【题型特训·命题预测】 .....................................................................................................................6
考点二 电阻的测量..........................................................................................................................10
【真题研析·规律探寻】 ...................................................................................................................10
【核心提炼·考向探究】 ...................................................................................................................11
【题型特训·命题预测】 ...................................................................................................................12
考点三 欧姆定律在串、并联电路中的应用..................................................................................17
【真题研析·规律探寻】 ...................................................................................................................17
考法01 欧姆定律在串联电路中的应用...........................................................................................17
考法02 欧姆定律在并联电路中的应用...........................................................................................18
【核心提炼·考向探究】.....................................................................................................................19
【题型特训·命题预测】 ...................................................................................................................19考点要求 课标要求 命题预测

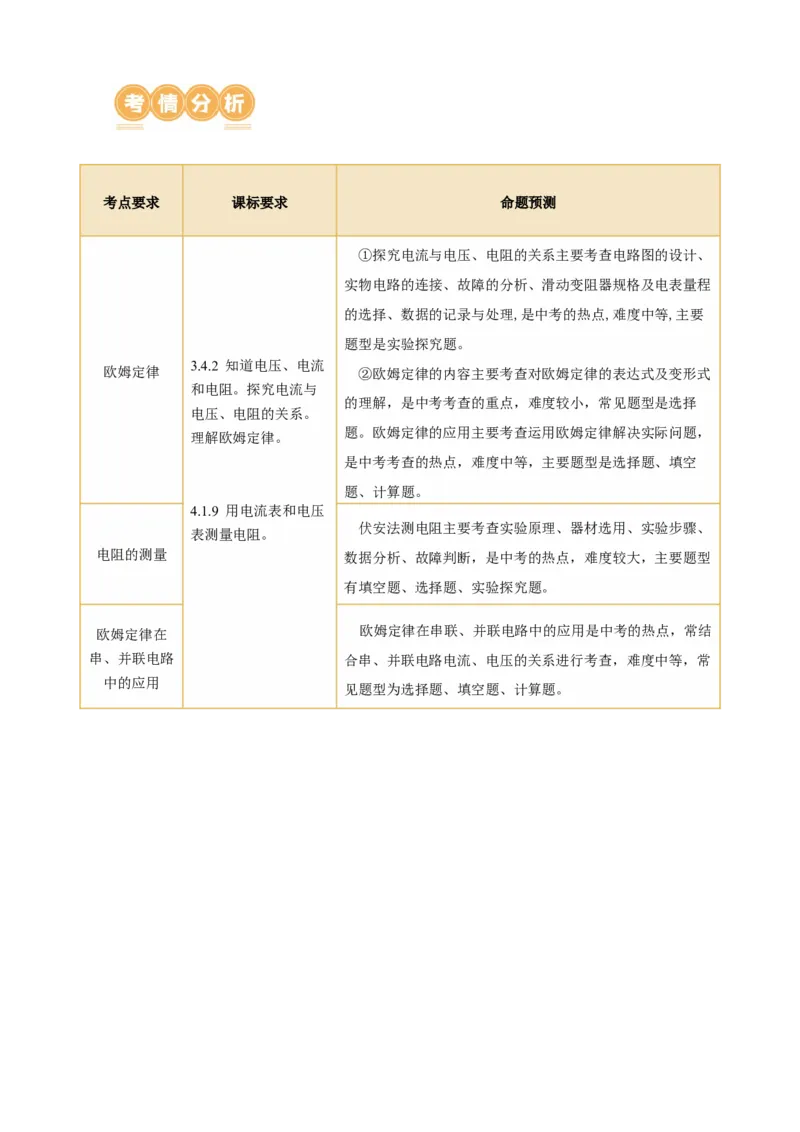

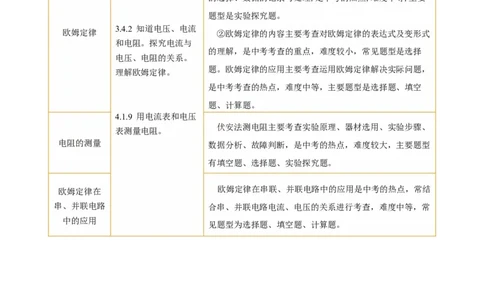

①探究电流与电压、电阻的关系主要考查电路图的设计、
实物电路的连接、故障的分析、滑动变阻器规格及电表量程
的选择、数据的记录与处理,是中考的热点,难度中等,主要
题型是实验探究题。
3.4.2 知道电压、电流
欧姆定律 ②欧姆定律的内容主要考查对欧姆定律的表达式及变形式
和电阻。探究电流与
的理解，是中考考查的重点，难度较小，常见题型是选择
电压、电阻的关系。
题。欧姆定律的应用主要考查运用欧姆定律解决实际问题，
理解欧姆定律。
是中考考查的热点，难度中等，主要题型是选择题、填空
题、计算题。
4.1.9 用电流表和电压
伏安法测电阻主要考查实验原理、器材选用、实验步骤、
表测量电阻。
电阻的测量 数据分析、故障判断，是中考的热点，难度较大，主要题型
有填空题、选择题、实验探究题。
欧姆定律在 欧姆定律在串联、并联电路中的应用是中考的热点，常结
串、并联电路 合串、并联电路电流、电压的关系进行考查，难度中等，常
中的应用
见题型为选择题、填空题、计算题。考点一 欧姆定律考法01 探究电流与电压、电阻的关系
1. （2023·四川德阳·统考中考真题）在“探究通过导体的电流与电压、电阻的关系”实验中，小
明利用稳压电源（恒为4.8V）、电阻箱（阻值可调节）、滑动变阻器（“60Ω 0.6A”）、电压表、电
流表、导线若干做了如下实验：

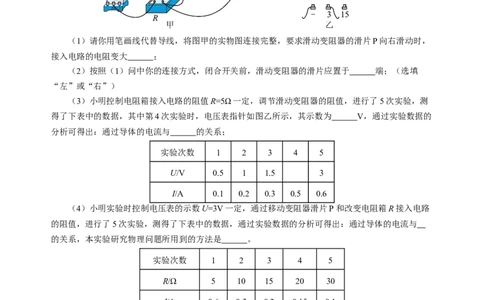

（1）请你用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器的滑片P向右滑动时，
接入电路的电阻变大 ；
（2）按照（1）问中你的连接方式，闭合开关前，滑动变阻器的滑片应置于 端；（选填
“左”或“右”）
（3）小明控制电阻箱接入电路的阻值R=5Ω一定，调节滑动变阻器的阻值，进行了5次实验，测
得了下表中的数据，其中第4次实验时，电压表指针如图乙所示，其示数为 V，通过实验数据的
分析可得出：通过导体的电流与 的关系；
实验次数 1 2 3 4 5
U/V 0.5 1 1.5 3
I/A 0.1 0.2 0.3 0.5 0.6
（4）小明实验时控制电压表的示数U=3V一定，通过移动变阻器滑片P和改变电阻箱R接入电路
的阻值，进行了5次实验，测得了下表中的数据，通过实验数据的分析可得出：通过导体的电流与
的关系，本实验研究物理问题所用到的方法是 。
实验次数 1 2 3 4 5
R/Ω 5 10 15 20 30
I/A 0.6 0.3 0.2 0.15 0.1
（5）小明按照（4）问的实验操作进行更多的数据探究，电阻箱接入电路的阻值不能超过 Ω。
考法02 欧姆定律
1.（2023·山西·中考真题）小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，
如图甲所示。电源电压恒为6V，定值电阻R 的阻值为20Ω，湿敏电阻R的阻值随空气湿度H的变化关
0
系图乙所示。下列分析正确的是（ ）A．空气湿度越大，湿敏电阻R的阻值越大
B．空气湿度越大，电压表示数越小
C．当空气湿度为40%时，电压表的示数为3.6V
D．当电路中电流为0.15A时，空气湿度为50%
2.（2022·湖北鄂州·中考真题）如图所示，科技制作小组运用电学知识设计了一个电子身高测量仪。
已知定值电阻R=5Ω，电源电压恒为4V，R 的规格为“20Ω 0.5A”，电压表量程为0~3V，电流表量程
1 2
为0~0.6A。根据以上信息，请回答下列问题。
（1）当被测身高增加时，电压表的示数 （选填“变大”、“变小”或“不变”）；
（2）当R 实际接入的电阻值为5Ω时，电流表的读数是多少？
2
（3）为保证各元件安全，变阻器R 接入电路中的阻值范围是多少？
2
3.（2022·四川德阳·统考中考真题）如图所示，电路的电源电压恒定不变，灯泡L标有“10V 10
W”字样，R 是滑动变阻器，变阻范围为0 100Ω，定值电阻R 的阻值为40Ω。求：
1 2
（1）灯泡L正常发光10min消耗的电能；
∼
（2）闭合开关S、S，调节滑片使滑动变阻器R 连入电路的阻值为14Ω时，灯泡L恰好正常发光，
2 3 1
电路的电源电压；
（3）当同时闭合S、S、S，仍然要使灯泡L正常发光，滑动变阻器R 连入电路的阻值。
1 2 3 1
知识 概念 理解（1）探究电流与电压、电阻的关系
注意：控制 不变。
①实验电路图如右图所示。
②调节滑动变阻器改变电阻两端的电压。
探
③多次测量。
究
I-U与I-R图像：
电
④结论：通过同一导体的电流与导体两端的
流
与
电压成 比。
电
压 （2）探究电流与电阻的关系
、
电 注意：控制定值电阻两端的 不变。
阻
的 ①实验电路图同上。
关
系 ②改变定值电阻时，调节滑动变阻器控制定
值电阻两端的电压不变。
③多次测量。
④结论：在电压一定时，通过导体的电流与
导体的电阻成 比
定 欧 导体中的电流，跟导体两端的电压成 应用定律时注意：统一性、
律 姆
比，跟导体的电阻成 比。I=/U/R 同一性、同时性、条件性。
1．如图所示，探究“电流跟电压的关系”实验中，下列说法不正确的是（ ）
A．探究电流跟电压的关系时，需要控制导体的电阻一定
B．滑动变阻器可以起到改变定值电阻两端电压的作用
C．实验的结论是：电流跟电压成反比
D．多次实验是为了得到电流跟电压之间的定量关系
2. 如图电路中，电源电压不变，闭合开关S，向右移动滑动变阻器R 的滑片，下列数据变小的是
1
（ ）
A．电流表A的示数
B．电压表V 的示数
2
C．电压表V 示数与电流表A示数的比值
1
D．电压表V 示数与电流表A示数的比值
2第2题图 第3题图
3. 图示为电阻R 和R 的I-U图像，由图可知（ ）
1 2
A．R 的阻值为5Ω
1
B．R 的阻值小于R 的阻值
1 2
C．将R、R 串联接入电路，通电后R 两端的电压大于R 两端的电压
1 2 1 2
D．将R、R 并联接入电路，通电后通过R 的电流大于通过R 的电流
1 2 1 2
4. 为减少碳排放，我国大力推行电动汽车。电动汽车中，利用接入电路的旋钮变阻器，可控制汽
车中电动机的转速，下图中OEF为变阻器的三个接线柱。当驾驶员踩下“油门”时车速仪示数增大，
车速仪可由电路中的电压表或电流表改装而成。下列说法正确的是（ ）
A．车速仪是由电压表改装而成
B．车速仪中定值电阻R 工作时会消耗电能，可以不用接入电路
0
C．踩下油门的过程中，电压表的示数与电流表的示数比值增大
D．踩下油门的过程中，电压表的示数变化量与电流表的示数变化量的比值不变
5. 如图，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电
压。排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（ ）
A．灯泡不亮是因为滑动变阻器阻值过大
B．灯泡不亮是因为灯泡短路
C．排除故障后，滑片P向左移动，灯泡变暗
D．排除故障后，滑片P向左移动，电流表和电压表示数均变大6. 家里新买了电子秤，小唐查找资料探究电子秤的基本原理。该电子秤的结构示意图如图乙，该
电子秤的刻度盘是一个 表；电子秤的AB部分是一个滑动变阻器，秤盘内所放物体越重，滑动变
阻器接入电路的阻值越 ，电子秤的示数越 。
7. 小宇用图甲所示的实物电路探究“电流与电阻的关系”。
（1）闭合开关前，滑动变阻器的滑片P应滑到 端（选填“A”或“B”）；
（2）小宇根据实验数据绘制出定值电阻的I﹣R图像如图乙所示。由图像可知：
①控制定值电阻两端不变的电压U= V；
②当电压一定时，通过导体的电流与导体的电阻成 比。
8. 在如图所示的电路中，电源电压保持不变，电阻R 的阻值为30Ω，闭合开关S，断开开关S，
1 1 2
电流表A 的示数为0.3A；闭合开关S 和S，电流表A 的示数为1.2A，求：
1 1 2 2
（1）电源电压U；
（2）电阻R 的阻值。
2
9. 如图（a）所示是某同学设计的测油量仪表的简易电路图。电源电压为18伏，R 的阻值为5欧，
1变阻器R 上标有“50Ω 2A”字样，下表是研究R 连入电路阻值与油的体积大小规律时测得的数据。
2 2
闭合开关S，观察到此时电压表示数为2伏。
R 连入电路的阻值（欧） 50 40 30 20 15 10 5 0
2
油的体积（升） 1.50 2.00 2.50 3.00 3.25 3.50 3.75 4.00
①求此时电路中的电流I。
②求此时R 的阻值。
2
④该同学往原油箱中注入体积为V 的油，重新闭合开关S后，观察到电压表示数如图（b）所示。
1
继续往油箱中注入体积为V 的油，再闭合开关S，该同学发现在不损坏电路元件的情况下油量已到达
2
最大值。
（a）求注入第二次油后电压表示数。
（b）计算比较两次注入的油体积V、V 的大小关系。
1 2
10. （2023·雅安·统考中考题）随着我国经济的发展，人民生活水平日益提高，我国出现了越来越
多的潜水爱好者。为了保障安全，潜水员潜水时会佩戴图甲所示的水压表和深度表。图乙是某深度表
的工作原理简化电路图，电源电压U=6V且恒定不变，定值电阻R=15Ω，电压表量程为0~3V，R 是阻
0 p
值随水深度变化的电阻，其变化关系图象如图丙所示，R 允许通过的最大电流为0.24A。求：
p
（1）深度表在水面上时，电路中的电流（计算结果保留1位小数）；
（2）电压表示数为2V时，潜水员下潜的深度；
（3）在保证电路安全的情况下，该深度表能浸入水中的最大深度。
考点二 电阻的测量1．（2022·辽宁大连·统考中考真题）如图是“伏安法测电阻”的实验电路图。关于该实验下列说
法正确的是（ ）
A．实验原理是P=UI
B．滑动变阻器的作用是改变电源电压
C．多次测量取平均值是为了减小误差
D．实验结束，断开开关即可离开实验室
2. （2023·江苏盐城·中考真题）小红用如图所示的电路测量小灯泡正常发光时的电阻。所选器材
有：干电池两节、电流表、电压表、额定电压为2.5V的小灯泡、开关、“50Ω 1.5A”的滑动变阻器各
一只、导线若干。
（1）用笔画线代替导线将图甲中的电路连接完整 ；
（2）连接好电路，将滑动变阻器的滑片移至最 端。闭合开关，移动滑动变阻器的滑片，
直至电压表的示数是 V时，读出电流表的示数如图乙所示，为 A，小灯泡正常发
光时的电阻约为 Ω（保留一位小数）；
（3）小红想测量小灯泡灯丝在常温时的电阻大小，于是设计方案：移动滑动变阻器的滑片，直至
灯丝不发光，读出电流表和电压表的示数，计算出电阻的大小，你认为小红的方案是否正确？ 。判
断的依据是： 。
3.（2023·辽宁阜新·统考中考真题）请你和小新一起完成“伏安法测电阻”的实验。选用的器材有：
电源、电压表、电流表、定值电阻、滑动变阻器、开关和若干导线。（1）在图甲中，以画线代替导线将滑动变阻器连入电路中 。滑动变阻器的作用是 ；
（2）连接电路时，小新刚一“试触”就发现电流表指针迅速摆到最大位置，其原因可能是① ；
② ；
（3）实验过程中，当电压表的示数如图乙所示，电流表的示数为0.3A，此时待测电阻的阻值为
Ω；
（4）善于探究的你发现用图丙所示方法也能测出R 的阻值（滑动变阻器的最大阻值为R ），测量步
x P
骤如下：
①将滑动变阻器滑片P滑到A端，闭合开关S，读出电压表的示数U；
1
② ；
③被测电阻R= （用物理量符号表示）。
x

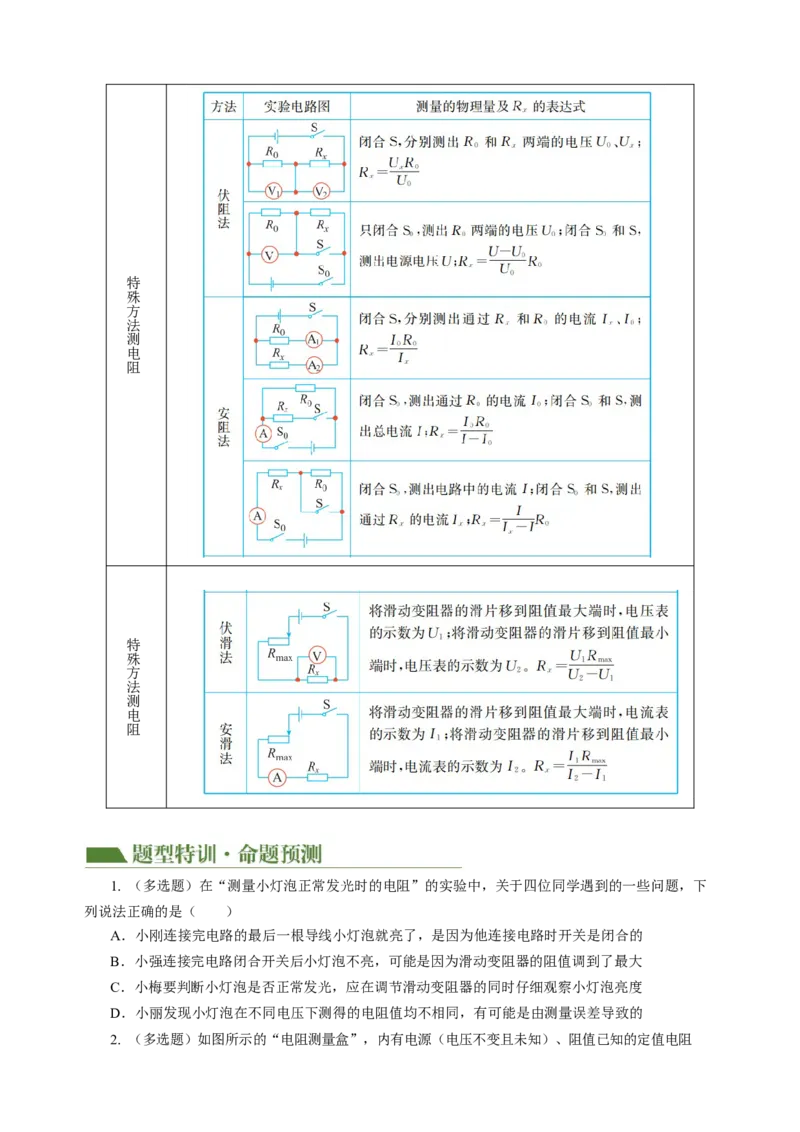

知识 概念
（1）伏安法测定值电阻的阻值
分析定值电阻的I-U图像：定值电阻电压与电流的比值不变，即电阻不变。
电
阻
的
测
量
（2）伏安法测定小灯泡的电阻
分析小灯泡的I-U图像：小灯两端的电压与电流之比（电阻）不是一个定值。特
殊
方
法
测
电
阻
特
殊
方
法
测
电
阻
1. （多选题）在“测量小灯泡正常发光时的电阻”的实验中，关于四位同学遇到的一些问题，下
列说法正确的是（ ）
A．小刚连接完电路的最后一根导线小灯泡就亮了，是因为他连接电路时开关是闭合的
B．小强连接完电路闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大
C．小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察小灯泡亮度
D．小丽发现小灯泡在不同电压下测得的电阻值均不相同，有可能是由测量误差导致的
2. （多选题）如图所示的“电阻测量盒”，内有电源（电压不变且未知）、阻值已知的定值电阻R、开关和电流表，并引出两根导线到盒外。将盒外的两根导线分别与待测电阻R 的两端相连，根据开
0 X
关闭合、断开时电流表的示数，可以算出R 的阻值。设计的盒内电路图，其中符合要求的是（ ）
X
A B C D
3. 小明在“研究小灯泡的电阻”实验中，按如图所示电路图连接电路，闭合开关后发现小灯泡不
发光，电流表示数为零，电压表示数接近电源电压，出现此故障的原因可能是 断路；小明找出
并排除此故障后，闭合开关发现无论怎样移动滑动变阻器的滑片，小灯泡都只能微弱发光，且电流表、
电压表示数均不变，则此故障的原因最有可能出现在 。（均选填电路图中的元件符号）
4. 如图所示是小花同学设计只用一只电压表就能测出待测电阻R 的阻值的电路，其中R 的阻值是
x 0
已知的。闭合开关S，先将转换开关S 接a，测出Rx两端电压为U，再将转换开关S 接b，测出R 和
1 1 1 0
R 的总电压为U，则R 两端的电压为 ，通过R 的电流为 ，R 的阻值为 （均用题中
x 2 0 0 x
字母表示）。
5. 在“伏安法测电阻”的实验中，小明同学设计了如图甲所示的电路。
（1）该实验的原理是 ；
（2）小明同学设计了记录、处理数据的表格，并将部分数据填入了表格中，请你帮他将表格的设
计和数据填写完整 ；实验次数 电压U/V 电流I/A 电阻R/Ω
1 1.0 0.20 5.0
2 2.0 0.38 5.3
3 2.5 0.49 5.1
（3）小刚同学设计了如图乙所示电路测量Rx的阻值，其中R 是已知阻值的定值电阻，电源电压
0
未知。实验步骤：
① ，用电压表测出电源两端电压为U；
②闭合S，断开S，用电压表测出R 两端的电压为U；
1 x 1
③R＝ 。（用测出的量及已知量表示）
x
6. 小含同学在“伏安法测电阻”的实验中，器材如下：待测电阻R，阻值已知的定值电阻R，电
x 0
流表、电压表各一只，开关、导线若干，电源一个（电压恒定，大小未知）。
（1）该实验的实验原理是 （选填“I=U/R”或“R=U/I”或“U=IR”）；
（2）如果实验中只有一只电压表或只有一只电流表，其他器材不变，则下列四种电路设计，能测
出R 的是 。
x
7. 某同学利用如图所示的电路测量未知电阻R 的阻值，图中R是电阻箱。他连接好实验电路后
x
进行如下操作：①将电阻箱调至阻值最大处；②只闭合开关S 和S，读出并记录电流表的示数I；③断
1 2
开S，闭合S；④调节电阻箱，使电流表的示数仍为I，记录电阻箱的读数R。于是他得出了未知电阻
2 3
的阻值R=R。
x
（1）请你说明R=R的依据；
x
（2）实验中不能用滑动变阻器代替电阻箱，请你说明理由。
8．实验小组用伏安法测量小灯泡的电阻，连接了如图甲所示的电路，小灯泡的额定电压为2.5V，
电源电压恒定。（1）实验的原理是 ；
（2）图甲中有一根导线连接错误，请在该导线上打“×”，并用笔重新画一根正确连接的导线
（导线不得交叉）；
（3）改正错误后，闭合开关，移动滑片至某位置时，电压表的示数为2V，为测量小灯泡正常发光
时的电阻，应将滑片P向 （选填“A”或“B”）端移动；
（4）小灯泡正常发光时，电流表的示数如图乙所示为 A。此时小灯泡的电阻是 Ω
（保留1位小数）；
（5）小灯泡的I-U关系如图丙，当小灯泡的两端电压增大时，它的电阻 （选填“增大”
“减小”或“不变”），其原因是灯丝电阻受 的影响；
（6）小组同学计划用该装置测量某定值电阻阻值时，发现电压表损坏，于是设计了如图丁所示的
电路，测出了R 的阻值。实验步骤如下：
X
①将滑片移到a端，闭合开关S，读出电流表的示数，记为I；
1
②将滑片移到b端，闭合开关S，读出电流表的示数，记为I；
2
③读出滑动变阻器的最大阻值为R，则R= （用I、I 和R表示）
x 1 2
9．某实验小组用“伏安法”测未知电阻的阻值，实验过程如下：
（1）在接图1甲所示的电路时，少连了一根导线，请用笔画线代替导线将电路连接完整；
（2）闭合开关进行实验前，滑动变阻器的滑片P应位于 （选填“A”或“B”）端；
（3）测量数据如表1，在第三次测量中，电流表示数如图乙所示，示数是 A，则第三次测出
电阻的阻值是 Ω；
表1
次数 1 2 3 4 5
电压U/V 1.4 1.8 2.1 2.4 2.6
电流I/A 0.26 0.36 0.48 0.54
（4）根据表1记录的实验数据，在图丙中用描点法绘出定值电阻的电流随电压变化的图像。
10. 小明利用图甲所示电路测量未知电阻R 的阻值，电源电压保持3V不变，滑动变阻器铭牌标有
X
“30Ω 2A”字样，R 的阻值约为10Ω。
X（1）请用笔画线代替导线，将图甲中的实物电路连接完整 （要求滑动变阻器的滑片P向
左滑动时，电流表示数变大）；
（2）闭合开关，两电表均无示数；将电压表改接在变阻器两端时，两电表均无示数；将电压表改
接在开关两端时，电压表有示数，电流表无示数。则电路故障是 ；
（3）排除故障后，闭合开关，移动变阻器的滑片P至某一位置，此时电压表示数为2.7V，电流表
示数如图乙所示，则未知电阻R = Ω；
X
（4）小明利用图甲电路测量另一未知电阻R ′，将R ′正确接入电路，但发现无论如何移动滑片P，
X X
电流表示数几乎为0，电压表示数接近3V，经判断得知R ′阻值较大，利用该电路无法测出R ′阻值。小
X X
明查阅资料获知，电压表相当于一个能显示自身两端电压的定值电阻，且阻值较大，于是他找了一个
2kΩ的定值电阻R，设计了如图丙所示电路，电源电压恒为3V。闭合开关S，并进行了如下操作：
0
①S 接1时，记录电压表示数为2.5V；
1
②S 接2时，记录电压表示数为2V；
2
③计算待测电阻R ′= Ω。
X
考点三 欧姆定律在串、并联电路中的应用
考法01 欧姆定律在串联电路中的应用
1. （2023·山东淄博·统考中考真题）如图所示电路中，电源电压6V恒定不变，电流表的量程是
0~0.6A，电压表的量程是0~3V，小灯泡上标有“2V 1W”（灯丝电阻不变），滑动变阻器标有“20Ω
1A”。闭合开关S，移动滑动变阻器的滑片P，在不损坏电路元件的前提下，电流表、电压表示数的范
围分别是（ ）A．0.25A~0.6A，1V~2V B．0.3A~0.5A，1V~1.5V
C．0.25A~0.5A，1.5V~2V D．0.25A~0.5A，1V~2V
2. （2023·辽宁盘锦·中考题）在图甲所示电路中，电源电压不变，R为热敏电阻，其阻值随温度变
化关系如图乙所示，R 是定值电阻，闭合开关S，则：
0
①温度升高时，电压表的示数 （选填“变大”、“变小”或“不变”）；
②温度降低时，电压表示数变化量与电流表示数变化量的比值 （选填“变大”、“变小”
或“不变”）。
3.（2022·山东济宁·统考中考真题）长征二号F遥十三运载火箭于2021年10月16日0时23分按
预定时间精准点火发射，搭载的神舟十三号载人飞船被成功送入太空。发射前，检验飞船舱体的气密
性至关重要。某兴趣小组用封闭容器代替飞船舱体置于真空室中，设计了如图所示的电路，模拟检验
飞船舱体的气密性。若密闭容器不漏气，则密闭容器与真空室中的气压不发生变化；若密闭容器漏气，
则密闭容器中的气压减小，真空室中的气压增大。密闭容器中的正常环境气压为1.0×105Pa，电源电压
U=12V，定值电阻R=18Ω；R 和R 是两个相同的压敏电阻，其阻值随环境气压的变化如表中所示。
0 1 2
环境气压/（×105Pa） 0 0.2 0.4 0.6 0.8 1.0
压敏电阻阻值/Ω 36 22 12 6 3 2
按要求回答下列问题：
（1）当开关S接a时，若电压表的示数为10.8V，请通过计算判断密闭容器是否漏气；
（2）若密闭容器漏气，开关S接b时，电流表的示数为0.3A，求此时真空室中的环境气压。
考法02 欧姆定律在并联电路中的应用1．（2023·辽宁本溪·中考真题）如图所示电路，闭合开关，滑动变阻器的滑片由右向左最大范围
内调节的过程中，下列说法正确的是（ ）
A．电流表A 示数不变
1
B．电压表V示数变小
C．电流表A 示数与电流表A 示数之差变小
1 2
D．电压表V示数与电流表A 示数的乘积变大
1
2. （2022·湖州·中考题）要测未知电阻R 的阻值，现提供电压未知的电源、2只电流表、阻值为
x
20欧姆的定值电阻R、未知电阻R、开关、导线若干。小路同学设计了如图甲所示电路图，并据图连
0 x
接电路，闭合开关S，电流表A 和A 的示数分别如图乙和图丙所示，则R 的阻值为（ ）
1 2 x
A．5欧姆 B．10欧姆 C．15欧姆 D．20欧姆
知识 概念 电路
（1）串联电路中电流的计算
欧 I=__________
电
姆
路
定 （2）串联电路中总电阻与分电阻的大小关系
中
律
的 R=
在
应
串
用 （3）串联电路的分压特点
联
＝______
（1）并联电路中总电流的计算
欧 I=_________
电
姆
路 定 （2）并联电路中的总电阻和分电阻的关系
中
律
的 ＝_________
在
应
并
用 （3）并联电路的分流特点
联
＝______1. 【新情境】如图所示，不计电阻的接线柱A、B之间夹有厚度一定的长方体电阻，闭合开关后
电流表示数为I，将该电阻沿虚线等分成1、2、3、4四个小电阻，只拿掉编号为1小块后电流表示数
1
为I，拿掉编号为1、2两小块后电流表示数为I。电源电压保持不变，下列判断正确的是（ ）
2 3
A．II>I D．I=I>I
1 2 3 1 2 3 1 2 3 1 2 3
2．如图所示为电阻R 和R 的I-U图像，由图像可知（ ）
1 2
A． R 与R 两端的电压为0时，它们的电阻也为0
1 2
B． R 与R 的电阻之比为2∶1
1 2
C．将R 与R 串联接入电路，通电后R 与R 两端的电压之比为1∶2
1 2 1 2
D．将R 与R 并联接入电路，通电后通过R 与R 的电流之比为1∶2
1 2 1 2
3. 如图为烟雾报警器的模拟电路，R 是滑动变阻器，R 是气敏电阻，其阻值会随烟雾浓度增大而
1 C
减小。当烟雾浓度C达到8%，电压表示数小于U 时就会报警。若要增大该装置对烟雾探测的灵敏度，
0
即烟雾浓度C达到4%时就报警，下列方案中可行的是（ ）
A．增大电源电压
B．向右移动滑片P
C．增大电源电压，向右移动滑片P
D．减小电源电压，向右移动滑片P
4．【学科综合】如图是巨磁电阻（GMR）的特性原理示意图，巨磁电阻的阻值随所在磁场强度的
增强而减小，如果闭合S、S 并使滑片P向右滑动，下列说法正确的是（ ）
1 2A．电压表示数变小 B．指示灯亮度变暗
C．电流表示数变大 D．巨磁电阻（GMR）阻值变小
5. 如图所示电路，电源电压保持不度，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，
下列说法正确的是（ ）
A．电压表V 示数变小，电压表V 示数不变，电流表A 示数变小
1 2 1
B．电压表V 示数变小，电压表V 示数变大，电压表V 的示数与电流表A 的示数之比变小
1 2 1 1
C．电压表V 示数不变，电流表A 示数变大，电压表V 的示数与电流表A 的示数之比变大
2 1 1 1
D．电压表V 示数变小，电压表V 示数不变，电压表V 的示数与电流表A 的示数之比变小
1 2 2 1
6. 如图所示电路中，电阻R＝12Ω，R＝6Ω。当单刀双掷开关S置于位置1时，电压表读数为
1 2
3V。则当S置于位置2时，电压表读数的可能值为（ ）
A．1V B．2V C．3V D．4V
7．有一只小灯泡上标有“3.6V 0.3A”字样，灯泡正常发光时的电流是 A。如果我们只有电压
为6V的电源，要使小灯泡正常发光，需要串联一个 Ω的电阻。
8. 已知小灯泡L的额定电压为2.5V，通过灯丝的电流与其两端的电压关系如图所示，则灯泡正常
发光时的电阻为 Ω。把此灯泡与15Ω的定值电阻并联在电源电压为1.5V的电路中，则并联电
路的总电流是 A。9．如图所示，电源电压恒定，只闭合开关S，电流表示数为0.3A，电压表示数为3V，R 阻值为
2 2
Ω；再断开开关S，闭合开关S、S，电流表示数 （填“变大”、“变小”或“不变”）；当闭
2 1 3
合开关S、S，断开开关S 时，电压表示数为 V。
1 2 3
10. 电梯超载时，报警器会发出警报声提醒后面进入的乘客退出电梯。某实验小组用电源、开关、
导线、压敏电阻、报警器、滑动变阻器（2A 50Ω）等模拟电梯的报警电路，如图所示。闭合开关S和
S，滑动变阻器的滑片位于最左端，电流表示数为I=0.5A。已知电源电压U保持不变，压敏电阻R的
1
阻值随压力F变化的规律如图乙所示，报警器相当于一个定值电阻，阻值R=30Ω，当电流表的示数为
0
300mA时报警器刚好报警。电流表“0~0.6A”的量程连入电路，通过向托盘里加减物品改变压敏电阻
受到的压力大小，托盘下表面是绝缘材质，不考虑电流表对电路的影响；
（1）求电源电压U；
（2）闭合开关S，断开开关S，滑动变阻器的滑片位于最左端，求报警器刚要报警时，压敏电阻
1
受到的压力F的大小；
（3）让压敏电阻承受的压力为30N时报警器才报警，滑动变阻器连入电路的阻值R 应调为多少？
1
