专题 10 欧姆定律（测试）
满分 100分 时间 60分钟
一、选择题（本大题共12小题，每小题3分，共36分。每小题只有一个选项正确）
1. 关于欧姆定律I=U/R及其变形式R=U/I，下列说法正确的是（ ）
A．通过导体的电流与导体两端的电压成正比
B．导体电阻的大小跟通过导体的电流成反比
C．导体电阻的大小跟加在导体两端的电压成正比
D．导体电阻的大小等于导体两端的电压与通过导体的电流之比

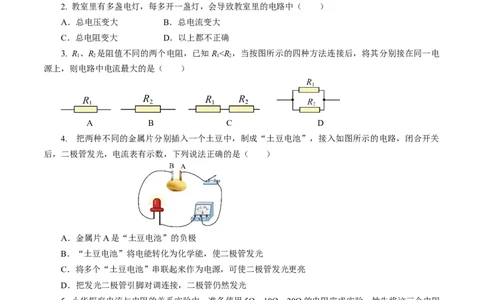

2. 教室里有多盏电灯，每多开一盏灯，会导致教室里的电路中（ ）
A．总电压变大 B．总电流变大
C．总电阻变大 D．以上都不正确
3. R 、R 是阻值不同的两个电阻，已知R<R ，当按图所示的四种方法连接后，将其分别接在同一电
1 2 1 2
源上，则电路中电流最大的是（ ）
A B C D
4. 把两种不同的金属片分别插入一个土豆中，制成“土豆电池”，接入如图所示的电路，闭合开关
后，二极管发光，电流表有示数，下列说法正确的是（ ）
A．金属片A是“土豆电池”的负极
B．“土豆电池”将电能转化为化学能，使二极管发光
C．将多个“土豆电池”串联起来作为电源，可使二极管发光更亮
D．把发光二极管引脚对调连接，二极管仍然发光
5. 小华探究电流与电阻的关系实验中，准备使用5Ω、10Ω、20Ω的电阻完成实验，她先将这三个电阻
分别接入电路中，调节滑动变阻器的滑片，得到电压表示数的变化范围分别是 0.4V~1.9V、0.7V~2.15V、
1.1V~2.35V，最终设定合理的电压范围为（ ）
A．0.4V~1.9V B．1.1V~1.9V
C．0.4V~2.35V D．1.1V~2.35V
6. 两定值电阻分别标有“5Ω，1A”、“10Ω，0.6A”字样，把它们串联起来，电路允许的最高电压是
（ ）
A．24V B．15V C．11V D．9V
7. R 、R 、R 是三个定值电阻。将它们并联起来接入电路，如图甲所示，闭合开关后测得I ＜I ，若
1 2 3 3 2将它们串联起来接入电路，如图乙所示，闭合开关后测得U＜U，则三个电阻的阻值大小关系为（ ）
1 2
A．R＞R＞R B．R＝R＝R C．R＞R＞R D．R＞R＞R
3 2 1 1 2 3 1 2 3 2 1 3

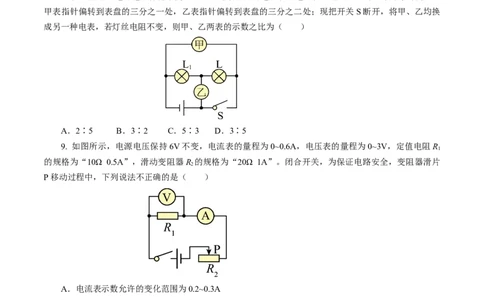

8. 如图所示，电源电压保持不变，甲、乙是最常见的电流表或电压表，当开关S闭合时两灯均发光，
甲表指针偏转到表盘的三分之一处，乙表指针偏转到表盘的三分之二处；现把开关S断开，将甲、乙均换
成另一种电表，若灯丝电阻不变，则甲、乙两表的示数之比为（ ）
A．2∶5 B．3∶2 C．5∶3 D．3∶5
9. 如图所示，电源电压保持6V不变，电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻R
1
的规格为“10Ω 0.5A”，滑动变阻器R 的规格为“20Ω 1A”。闭合开关，为保证电路安全，变阻器滑片
2
P移动过程中，下列说法不正确的是（ ）
A．电流表示数允许的变化范围为0.2~0.3A
B．电压表示数允许的变化范围为2~3V
C．变阻器R 接入电路的阻值允许变化范围为2~20Ω
2
D．变阻器R 两端的电压变化范围为3~4V
2
10. 如图，电源电压恒定不变，R 为定值电阻。闭合开关S，滑动变阻器滑片P向右移动的过程中（
1
）A．V 与A的示数之积变大B．V 与V 的示数之和变大
1 1 2
C．V 与A的示数之比变大D．V 与A的示数之比变大
1 2

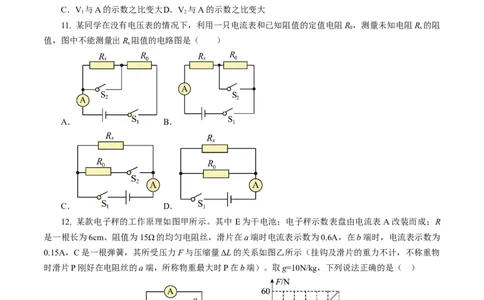

11. 某同学在没有电压表的情况下，利用一只电流表和已知阻值的定值电阻R ，测量未知电阻R 的阻
0 x
值，图中不能测量出R 阻值的电路图是（ ）
x
A． B．
C． D．
12. 某款电子秤的工作原理如图甲所示。其中 E为干电池；电子秤示数表盘由电流表 A改装而成；R
是一根长为6cm、阻值为15Ω的均匀电阻丝，滑片在a端时电流表示数为0.6A，在b端时，电流表示数为
0.15A，C是一根弹簧，其所受压力F与压缩量ΔL的关系如图乙所示（挂钩及滑片的重力不计，不称重物
时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）。取g=10N/kg，下列说法正确的是（ ）
①该电子秤，R 阻值为5Ω；
0
②当电路中的电流为0.3A时，电子秤称重示数为4kg；
③该电子秤示数表盘刻度均匀，越往右示数越大④该电子秤示数表盘刻度不均匀，越往右示数越小
A．只有②③正确 B．只有①③正确 C．只有②④正确 D．只有①④正确
二、作图、填空题（每空1分，共28分）
13. 如图所示，为某种调光型台灯中使用的电位器示意图，P为旋片（相当于一根电阻丝）上的位置，
A、C分别连在碳膜两端。用笔画线代替导线，要求顺时针转动旋钮可使灯泡亮度增加。

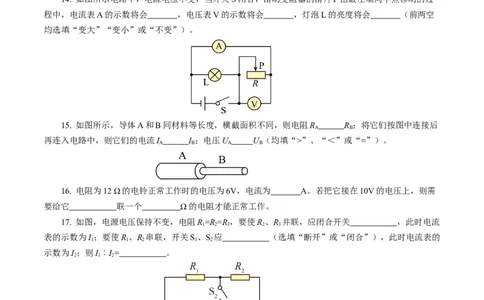

14. 如图所示电路中，电源电压不变，当开关S闭合，滑动变阻器的滑片P由最左端向中点移动的过
程中，电流表A的示数将会 ，电压表V的示数将会 ，灯泡L的亮度将会 （前两空
均选填“变大”“变小”或“不变”）。
15. 如图所示，导体A和B同材料等长度，横截面积不同，则电阻R R ；将它们按图中连接后
A B
再连入电路中，则它们的电流I I ；电压U U （均填“>”、“＜”或“=”）。
A B A B
16. 电阻为12 Ω的电铃正常工作时的电压为6V，电流为 A。若把它接在10V的电压上，则需
要给它 联一个 Ω的电阻才能正常工作。
17. 如图，电源电压保持不变，电阻R=R=R，要使R、R 并联，应闭合开关 ，此时电流
1 2 3 2 3
表的示数为I；要使R、R 串联，开关S、S 应 （选填“断开”或“闭合”），此时电流表的
1 1 2 1 2
示数为I；则I︰I= 。
2 1 2
18．两个标有“5Ω 2A”和“10Ω 0.6 A”字样的定值电阻，将它们串联起来使用时总电阻为
Ω，电源电压最多为 V；若将它们并联时，干路电流最大是 A．
19. 如图甲为升降机电路的部分原理图。电源电压恒为6V，R 为定值电阻，电压表量程为0～3V，压
0
敏电阻R 的阻值与所受压力大小的关系如图乙所示。
1
（1）由图乙可知，随压敏电阻所受到的压力的增大，电压表的示数将 （选填“变大”或
“变小”）；（2）压敏电阻所受压力为0时，电阻R＝ Ω；
1
（3）压敏电阻所受压力为0时，电压表示数为2V，电阻R＝ Ω。
0
20. 如图给出了压敏电阻的伏安特性曲线。当外加电压较低时，流过压敏电阻的电流极小。当外加电
压达到或超过压敏电阻敏感电压U 时，其工作电流会突然增加。则
0
（1）压敏电阻可当成自动开关使用，外加电压高于U 时，相当于开关 （选填“闭合”或“断
0
开”）；
（2）压敏电阻的阻值随 而改变；
（3）为了保护电路中某些精密元件不会因电压过大而损坏，压敏电阻应与该元件 （选填“串
联”或“并联”），此时有 （选填“很大”或“很小”）电流流过精密元件。
21. 如图甲所示是家用燃气报警器的部分电路示意图，其中控制电路中的R 是气敏电阻，R 的阻值与
1 1
燃气浓度的关系如图乙所示。出厂预设当燃气浓度达到6%时报警，测试时，控制电路的电源电压为3V且
保持恒定；闭合开关S、S，移动滑动变阻器R 滑片P的位置，当控制电路中的电流为0.03A时，电磁铁
1 2 2
恰好能将衔铁吸下，工作电路中相应的指示灯亮起而报警（电磁铁线圈的电阻忽略不计）。
（1）由图乙可知，当燃气浓度升高时，气敏电阻R 的阻值 （选填“变大”“变小”或“不
1
变”）；按出厂预设，当燃气浓度达到6%时报警，此时工作电路的指示灯 （选填“L”或
1
“L”）亮起。
2
（2）该报警器要达到出厂预设值，则滑动变阻器应接入电路的电阻值为 Ω；
（3）小明研究发现：移动滑动变阻器的滑片，可以改变报警时设定的燃气浓度值。若想调低报警时
的燃气浓度值，则应适当 （选填“增大”或“减小”）滑动变阻器R 接入电路的阻值；
2
（4）若想燃气浓度达到4%时报警，则此时滑动变阻器两端的电压是 V。三、计算题（共12分）
22．如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。已知电源电
压为 ，定值电阻R 的阻值为30Ω，电流表的量程为0～200mA，电压表的量程为0～9V，湿敏电阻R
0
的阻值随湿度RH变化的关系图象如图丙所示。则在电路安全工作的前提下，请计算出：
（1）当湿度RH=60%时，求R接入电路中的阻值；
（2）当电流表的示数为100mA时，求R接入电路中的阻值；
（3）当电压表示数为6V时，求湿度RH的值。
23. 如图所示，开关S处于闭合状态，电源电压保持6V不变，已知电阻R=10Ω。
1
（1）当只闭合S 时，电流表示数为0.3A，求电阻R 的阻值。
3 2
（2）当开关S、S、S 都闭合时，电流表示数为1.8A，求电阻R 的阻值。
1 2 3 3
（3）当只闭合S，求此时电流表示数。
1
四、实验、探究题（每空1分，共18分）24. 小宇同学在“探究电流与电阻的关系”实验中，器材如图甲所示，电源电压为6V，阻值分别为
5Ω、10Ω、15Ω的定值电阻各一个，三个定值电阻的一端与公共端A端相连。
（1）闭合开关前，应将滑动变阻器的滑片移至 端（选填“A”或“B”）；
（2）小宇同学首先将M、N分别与A、B两端相连，闭合开关后，发现电流表无示数，电压表示数很
大，则电路故障可能是 ；
（3）断开开关后，将N端改接C端，接下来应向 （选填“左”或“右”）调节滑动变阻器滑
片，目的是： ；
（4）为了完成实验目标，实验小组准备将定值电阻更换为20Ω，但在实验室却找不到阻值为20Ω的
定值电阻，有同学提出，使用原来的实验装置 两端也可以产生等效于20Ω的定值电阻，重复之前步
骤就可以完成实验。
25. 为了做“探究电流与电压的关系”的实验，小明使用电压恒为3V的电源、开关、导线若干、定值
电阻R、电流表，电压表和滑动变阻器连接了如题图甲所示的电路：
1
（1）连接电路时，开关要 ，变阻器的滑片应位于 端；
（2）闭合开关发现电流表无示数，电压表示数接近电源电压，移动滑动变阻器的滑片P，电流表、电
压表示数均无变化，则故障可能是定值电阻 （选填“短路”或“断路”）；
（3）完成实验并整理器材后，小明将所得数据描点连线画出如图乙所示的R 的I﹣U图像，并根据图
1
像得出结论： ；
（4）为了得到更具有普遍性的结论，小白利用小明的实验器材，仅将R 更换为不同阻值的定值电阻
1
R，重新连接电路并进行相同操作，画出的I﹣U图像却如图丙所示：
2
①小明帮助小白进行分析，确认是电路连接错误，该错误为： ；
②小明还认为，即使不重新进行实验，利用小白的现有数据，也能画出R 的I﹣U图像．请你在图乙
2
中画出R 的I﹣U图 ，并通过图像分析，R R（选填“＞”、“＜”或“＝”）。
2 2 1
26. 小海根据题如图甲所示的电路图连接电路，测量定值电阻R 的阻值，电源电压恒定不变。
0（1）闭合开关后移动滑片，当电压表示数为1V时，电流表示数为0.2A，则R= Ω；小海接着
0
要将R 两端电压调至2V，应将滑片向 （选填“左”或“右”）移动，同时眼睛应观察 表
0
（选填“电流”或“电压”）的示数．
（2）此实验小海多次测量的目的是 ；
A．求平均值，减小误差 B．避免偶然性，寻求普遍规律
（3）小珠用电阻箱设计了如图乙所示电路，应用等效替代法测量灯泡正常发光时的电阻。
①按照电路图连接好电路，闭合开关S 和S，调节滑动变阻器使电流表示数等于灯泡的额定电流I；
1 3 0
②断开开关S，闭合开关S 和S，保持滑动变阻器滑片位置不动，调节电阻箱R的阻值，直至
3 1 2
，读出此时电阻箱 的阻值为R；
0
③通过实验可知，灯泡L正常发光时的电阻为 。
四、综合题（共6分）
27．阅读短文，回答问题：
在我国随着人民生活水平的提高，加上“汽车下乡”政策的实施，不少农村家庭都购买了汽车，汽车
开始进入普通百姓家庭。家住农村的小明同学家买了一辆崭新的国产“奇瑞风云2”三厢汽车（如图甲）。
他高兴极了，把车的里里外外都观察了个够。通过观察，小明发现汽车上的许多部件都用到了物理知识。
（1）图乙是该车自动测定汽车油箱内油面高度的装置原理图，图中的油量表实质是 表改装而
成的，定值电阻R 的作用是 ，在加油的过程中，油量表的示数 。（选填“变大、变小、
0
不变”）
（2）若轿车以90kW的恒定功率启动做直线运动，运动过程中受到的阻力不变，运动的速度v与时间
t的关系如图丙所示。则在0-5s时间内，轿车发动机做功 J；轿车运动过程中受到的阻力是 N。
（3）通过测量获得轿车以不同的速度行驶时对应的制动距离（即从操纵制动刹车到车停下来的距
离）数据如下表所示：当轿车以80km/h行驶时所对应的制动距离为 m。
实验次数 1 2 3 4 5速度/（ ） 40 60 80 100 120
制动距离/m 8 18 50 72
