阶段性测试三 电磁学
满分：100分 时间：80分钟

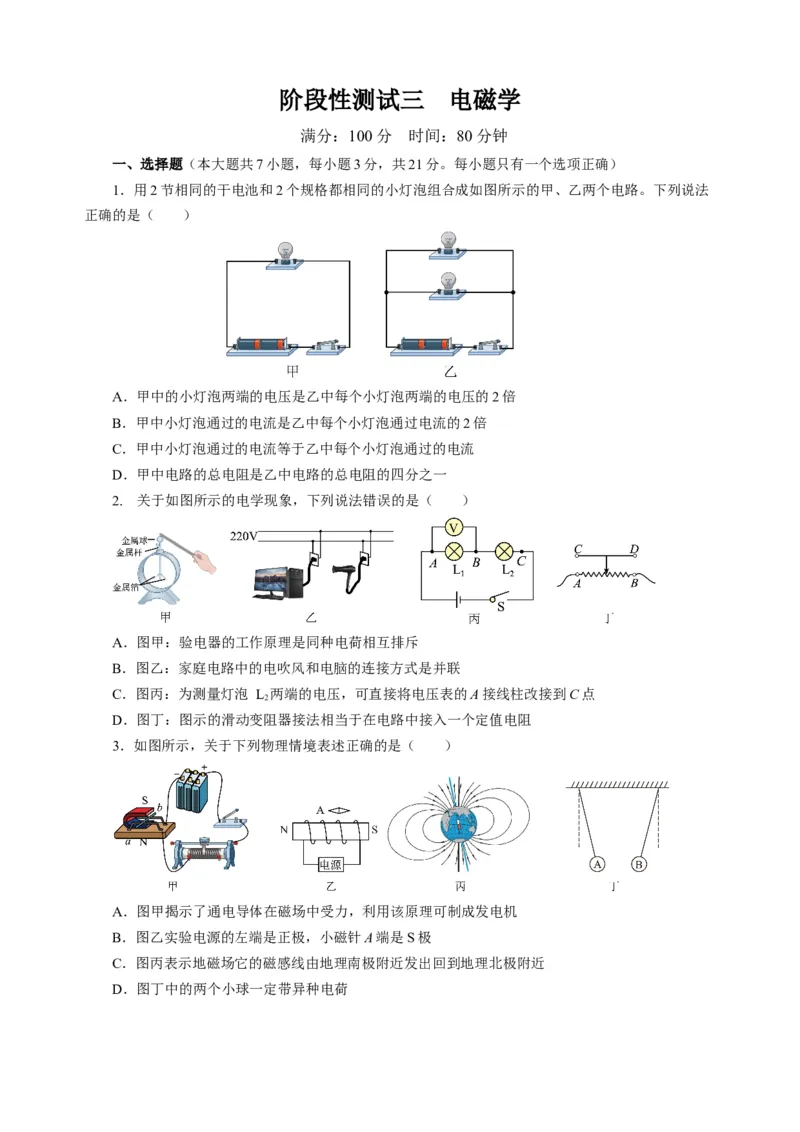

一、选择题（本大题共7小题，每小题3分，共21分。每小题只有一个选项正确）

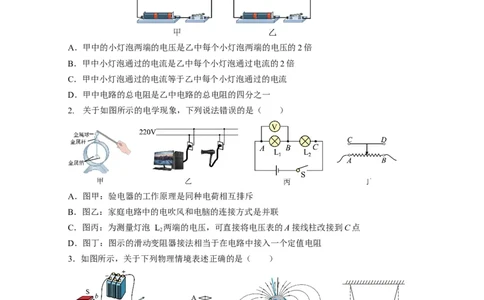

1．用2节相同的干电池和2个规格都相同的小灯泡组合成如图所示的甲、乙两个电路。下列说法
正确的是（ ）
A．甲中的小灯泡两端的电压是乙中每个小灯泡两端的电压的2倍
B．甲中小灯泡通过的电流是乙中每个小灯泡通过电流的2倍
C．甲中小灯泡通过的电流等于乙中每个小灯泡通过的电流
D．甲中电路的总电阻是乙中电路的总电阻的四分之一
2. 关于如图所示的电学现象，下列说法错误的是（ ）
A．图甲：验电器的工作原理是同种电荷相互排斥
B．图乙：家庭电路中的电吹风和电脑的连接方式是并联
C．图丙：为测量灯泡 L 两端的电压，可直接将电压表的A接线柱改接到C点
2
D．图丁：图示的滑动变阻器接法相当于在电路中接入一个定值电阻
3．如图所示，关于下列物理情境表述正确的是（ ）
A．图甲揭示了通电导体在磁场中受力，利用该原理可制成发电机
B．图乙实验电源的左端是正极，小磁针A端是S极
C．图丙表示地磁场它的磁感线由地理南极附近发出回到地理北极附近

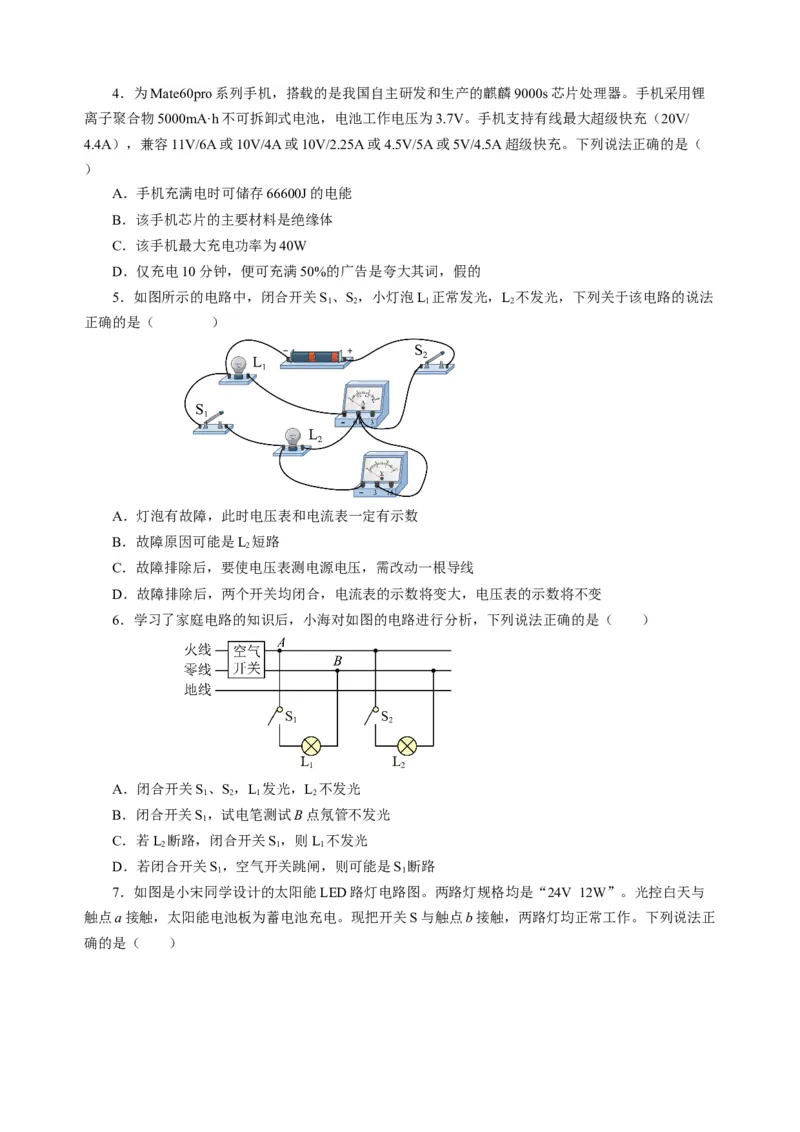

D．图丁中的两个小球一定带异种电荷4．为Mate60pro系列手机，搭载的是我国自主研发和生产的麒麟9000s芯片处理器。手机采用锂
离子聚合物5000mA·h不可拆卸式电池，电池工作电压为3.7V。手机支持有线最大超级快充（20V/
4.4A），兼容11V/6A或10V/4A或10V/2.25A或4.5V/5A或5V/4.5A超级快充。下列说法正确的是（
）
A．手机充满电时可储存66600J的电能
B．该手机芯片的主要材料是绝缘体
C．该手机最大充电功率为40W
D．仅充电10分钟，便可充满50%的广告是夸大其词，假的

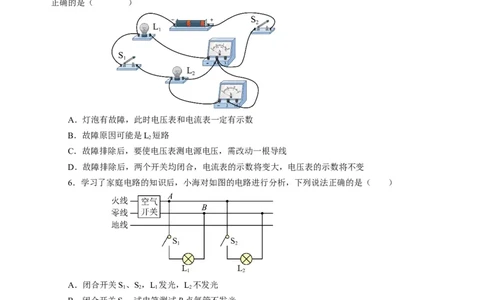

5．如图所示的电路中，闭合开关S、S，小灯泡L 正常发光，L 不发光，下列关于该电路的说法
1 2 1 2
正确的是（ ）
A．灯泡有故障，此时电压表和电流表一定有示数
B．故障原因可能是L 短路
2
C．故障排除后，要使电压表测电源电压，需改动一根导线
D．故障排除后，两个开关均闭合，电流表的示数将变大，电压表的示数将不变
6．学习了家庭电路的知识后，小海对如图的电路进行分析，下列说法正确的是（ ）
A．闭合开关S、S，L 发光，L 不发光
1 2 1 2
B．闭合开关S，试电笔测试B点氖管不发光
1
C．若L 断路，闭合开关S，则L 不发光
2 1 1
D．若闭合开关S，空气开关跳闸，则可能是S 断路
1 1
7．如图是小宋同学设计的太阳能LED路灯电路图。两路灯规格均是“24V 12W”。光控白天与
触点a接触，太阳能电池板为蓄电池充电。现把开关S与触点b接触，两路灯均正常工作。下列说法正
确的是（ ）A．太阳能电池板为蓄电池充电时，是把电能转化为光能
B．此时蓄电池两端电压为24V，通过蓄电池的电流为1A
C．若L 忽然损坏熄灭了，L 仍然发光，则通过L 的电流为1A
1 2 2
D．若L 忽然损坏熄灭了，则L 一定正常发光，通过L 的电流为0.5A
1 2 2
二、填空题（本大题共7小题，每空1分，共21分）

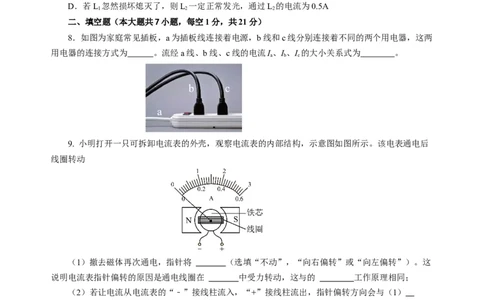

8．如图为家庭常见插板，a为插板线连接着电源，b线和c线分别连接着不同的两个用电器，这两
用电器的连接方式为 。流经a线、b线、c线的电流I、I、I 的大小关系式为 。
a b c
9. 小明打开一只可拆卸电流表的外壳，观察电流表的内部结构，示意图如图所示。该电表通电后
线圈转动
（1）撤去磁体再次通电，指针将 （选填“不动”，“向右偏转”或“向左偏转”）。这
说明电流表指针偏转的原因是通电线圈在 中受力转动，这与的 工作原理相同；
（2）若让电流从电流表的“﹣”接线柱流入，“+”接线柱流出，指针偏转方向会与（1）
（选填“相同”或“相反”），因此使用电流表时不能把接线柱接反。
10. 如图所示，电工师傅将两根完全相同的测电笔插入两孔插座的左右孔，又用双手同时接触笔尾
金属体，发现两个测电笔的氖管均发光，说明这个插座 （填“存在断路”“存在短路”或“没
有故障”）；师傅发现B孔测电笔的氖管更亮，则B孔接的应该是 （填“火线”“零线”或
“地线”）；如果换用导线将图中两个笔尾金属体直接相连，两个氖管的亮暗情况应该是 （填

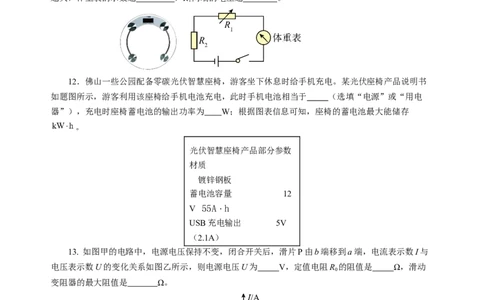

“A孔更亮”“B孔更亮”“一样亮”或“都不亮”）。11．如题所示是电子体重秤实物图和原理图，R 为压敏电阻，其阻值随人体质量的增大而减小，
1
R 为定值电阻。体重表相当于一个 表（选填“电压”或“电流”），当测体重时，人的质量
2
越大，体重表的示数越 ，R 两端的电压越 。
1
12．佛山一些公园配备零碳光伏智慧座椅，游客坐下休息时给手机充电。某光伏座椅产品说明书
如题图所示，游客利用该座椅给手机电池充电，此时手机电池相当于 （选填“电源”或“用电
器”），充电时座椅蓄电池的输出功率为 W；根据图表信息可知，座椅的蓄电池最大能储存
。
光伏智慧座椅产品部分参数
材质
镀锌钢板
蓄电池容量 12
V 55A⋅h
USB充电输出 5V
（2.1A）
13. 如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端移到a端，电流表示数I与
电压表示数U的变化关系如图乙所示，则电源电压U为 V，定值电阻R 的阻值是 Ω，滑动
0
变阻器的最大阻值是 Ω。
14．如图是研究“电流通过导体产生的热量和 大小的关系”的实验，通电时间相同时，
R 产生的热量 （选填“大于”“小于”或“等于”）R 产生的热量。若通过R 的电流为1A，则
1 2 1
通电1 min后，R 产生的热量为 J。
2三、作图题（本题共7小题）
15.（1）要用电流表测量通过A、B两灯的电流之和，只允许变动原图中的一根导线，请在图中需
要变动导线上打“×”并改正。
（2）如图所示，某中学安装了新型门禁系统，人脸识别成功（S 闭合）或刷卡成功（S 闭合）均
1 2
能打开门闸（由电动机M控制）；请把电路图连接完整。
（3）在医院住院的病人，需要护理时，只要闭合床头开关就能及时通知值班室里的护士。小明设
计如图中的开关同时控制白炽灯和电铃，且要求白炽灯和电铃是并联的，请你根据安全用电原则，将
图所示的实物连接完整。
四、实验题（本大题共3小题，第16、17题各6分，第18题7分，共19分）
16. 在“探究产生感应电流的条件”的实验中，实验电路如图所示，在磁场中悬挂一根导体AB，
把它的两端跟灵敏电流计连接起来，组成闭合回路。（1）实验中，用蹄形磁铁提供磁场，用 显示电路中有无电流；
（2）下列操作，电路中能产生电流的是 （填序号）；
①蹄形磁体和导体AB都静止
②蹄形磁体静止，导体AB上、下运动
③导体AB静止，蹄形磁体左、右运动
（3）小明同学进行该实验时，在使导体AB运动的过程中，发现灵敏电流计指针偏转的角度比其
他同学实验中指针偏转的角度小，即产生的感应电流较小．依据这一现象，请你猜想产生的感应电流
较小的可能原因是 （写出一条即可）。除了可以更换磁性更强的磁体，还可以通过 来增大
感应电流；
（4）将上述实验装置中的灵敏电流计换成适当的电源，在导体AB静止的情况下，闭合开关后可
观察到的现象是 ；
（5）利用电磁感应原理工作的装置有 （填“电铃”“扬声器”“电磁起重机”或
“动圈式话筒”）。
17．如图甲所示，小明想测量正常工作电压为2.5V小灯泡的电阻，电源电压恒为4.5V。
（1）测量小灯泡电阻的原理是 （用公式表示）；
（2）实验中某时刻电压表示数为2.2V，为使小灯泡正常发光，应将滑动变阻器的滑片P向
（左/右）端移动，直到电压表示数为 V；
（3）小明还测量了小灯泡在不同电压下的电流，并根据所测得的数据绘制了小灯泡的电流与电压
的关系图像，如图乙所示，小灯泡正常发光的电阻为 Ω。
（4）根据图像乙反映的信息，在不增加任何器材的情况下，仅利用本实验的器材 （选填
“能”或“不能”）探究电流跟电压的关系。
（5）小明设计了一个测量未知电阻Rx阻值，如图丙所示，已知变阻器的最大阻值为R，电源电
0
压未知：
①闭合开关S，当变阻器滑片P在a端时，电压表的示数为U；
1
②闭合开关S，当变阻器滑片P在b端时，电压表的示数为U；
2
③R= 。（用U、U、R 表示）
x 1 2 0
18．在探究“电流与电压和电阻的关系”实验中，实验电路图如图甲所示，电源电压恒为4.5V，定值电阻5Ω、10Ω、15Ω、20Ω、25Ω各一个。
（1）连接电路时，开关应处于 状态；
（2）闭合开关S前，滑动变阻器的滑片P应置于阻值 处；
（3）在探究电流与电压的关系时，小明用5Ω的定值电阻接入电路，闭合开关，移动滑片，当电
压表示数如图乙所示时，记录其示数为 V，同时还需记录 的示数；
（4）在探究电流与电阻的关系时，小明每次随机选取一个定值电阻，进行了五次实验，并将所得
数据在坐标系描点，如图丙所示，分析图象可知；
①除其中一次实验外，其余均保持定值电阻两端的电压为 V；
②选取 Ω定值电阻进行的实验是未保持电压不变的，若小明更换此定值电阻前后均未移
动滑片，则更换此电阻前的那次实验选取的定值电阻为 Ω。
五、计算题（本大题共2小题，第19、20题各7分，共14分）
19．图甲是某品牌电吹风的简化原理图，S是功能切换开关，可实现“关”“凉风挡”和“热风
挡”之间的转换。某次工作过程中，该电吹风的电功率随时间变化的关系图像如图乙所示。求：
（1）电吹风在凉风挡工作时通过电动机的电流；
（2）电吹风在热风挡正常工作10s所消耗的电能；
（3）求电热丝的阻值。
20．如图甲所示，电源电压不变，标有“6V”的小灯泡L两端电压和通过它的电流关系如图乙所
示，R 为定值电阻。当开关S、S、S 都闭合且滑动变阻器的滑片P位于 端时，小灯泡恰好正常发光，
1 1 2
此时电路消耗的总功率为6W；当S、S 闭合，S 断开，滑动变阻器的滑片P滑到b端，电流表的示数
1 2
是0.2A。求：（1）小灯泡正常发光时的电阻R 和定值电阻R 的阻值；
L 1
（2）滑动变阻器R 的最大阻值；
2
（3）通过调节滑动变阻器滑片P的位置、开关的断开或闭合改变电路结构，使电路的总功率最小，
最小功率是多少？
六、综合能力题（本大题共3小题，每小题各6分，共18分）
21．（1）如题1图所示，电压表的示数为 V，电流表的示数为 A；
（2）如题2图是奥斯特实验，观察比较甲、乙两图的现象可知：通电导线周围存在 ；比较
甲、丙两图的现象可知： 改变会引起磁场方向改变；
（3）如题3图是探究导体电阻的大小与导体的长度的关系实验，可通过观察来比较导体a、b电阻
的大小，当接入电路的镍铬合金丝由a换成b后，如果小灯泡的亮度变化不明显，可在原电路中连接一
个 （选填“电压表”或“电流表”）。近年，我国许多城乡地区进行了输电线路的改造，
将原来细的输电线换成较粗的输电线，这样就 （选填“增大”或“减小”）了输电线的电
阻。
22．图甲是一种新型电热器件——低温碳纤维电热膜，它是在绝缘材料表面注入一根根导电墨线，
导电墨线两端与金属导线相连；现裁取一段包含2根导电墨线的电热膜，接入电路进行研究，如图乙
所示，每根良好导电墨线的电阻均为60Ω，电源电压恒为12V；（1）闭合开关，通过导电墨线R 的电流是多少？
1
（2）导电墨线R 的一部分导电材料脱落（如图丙），电流表示数为0.3A，此时R 的阻值是多少
2 2
？计算后从影响电阻大小相关因素的角度进行定性解释；
（3）电热膜取暖器工作时利用了电流的 效应，室内空气温度升高，是通过 方式增加
了空气内能，10s内R 产生的热量是多少？
1
23．小聪利用光敏电阻为社区设计了一种自动草坪灯，其工作原理如图所示。工作电路中有两盏
规格均为“220V 44W”的灯泡L，天暗时灯自动发光，天亮时灯自动熄灭。控制电路中电源电压
U恒为6V，定值电阻R 为200Ω。在一定范围内，光敏电阻R的阻值与光照强度E（光照强度E单位为
0
lx，光越强光照强度越大）之间存在一定关系，部分数据如下表所示。电磁铁的线圈电阻忽略不计，当
天色渐暗，通过线圈的电流为0.02A时，恰好启动工作电路的照明系统。试问：
光照强度E/lx 1.0 2.0 3.0 4.0 5.0
光敏电阻R/Ω 120 60 40 30 24
（1）随着光照强度减小，光敏电阻R的阻值 （选填“增大”或“减小”），电磁铁的
磁性 （选填“增强”或“减弱”），当光照强度减小到一定值时，衔铁会被 （选填“吸
下”或“释放”），照明系统启动。
（2）两盏灯均正常发光时，工作电路中的总电流是 A。
（3）照明系统恰好启动时，光敏电阻R的阻值为 Ω，此时光照强度E为 lx。
