专题 05 电磁学（压轴题）

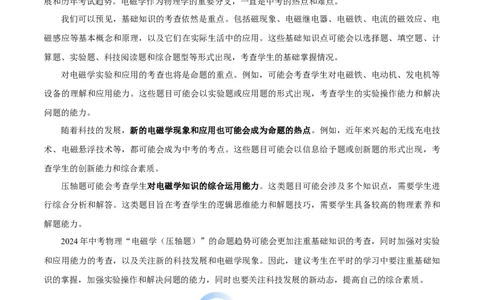

在预测2024年中考物理“电磁学（压轴题）”的命题趋势时，我们需要关注当前的课程标准、科技发
展和历年考试趋势。电磁学作为物理学的重要分支，一直是中考的热点和难点。
我们可以预见，基础知识的考查依然是重点。包括磁现象、电磁继电器、电磁铁、电流的磁效应、电
磁感应等基本概念和原理，以及它们在实际生活中的应用。这些基础知识点可能会以选择题、填空题、计
算题、实验题、科技阅读题和综合题型等形式出现，考查学生的基础掌握情况。
对电磁学实验和应用的考查也将是命题的重点。例如，可能会考查学生对电磁铁、电动机、发电机等
设备的理解和应用能力。这些题目可能会以实验题或应用题的形式出现，考查学生的实验操作能力和解决
问题的能力。
随着科技的发展，新的电磁学现象和应用也可能会成为命题的热点。例如，近年来兴起的无线充电技
术、电磁悬浮技术等，都可能会成为中考的考点。这些题目可能会以信息给予题或创新题的形式出现，考
查学生的创新能力和综合素质。
压轴题可能会考查学生对电磁学知识的综合运用能力。这类题目可能会涉及多个知识点，需要学生进
行综合分析和解答。这类题目旨在考查学生的逻辑思维能力和解题技巧，需要学生具备较高的物理素养和
解题能力。
2024年中考物理“电磁学（压轴题）”的命题趋势可能会更加注重基础知识的考查，同时加强对实验
和应用能力的考查，以及关注新的科技发展和电磁学现象。因此，建议考生在平时的学习中要注重基础知
识的掌握，加强实验操作和解决问题的能力，同时也要关注科技发展的新动态，提高自己的综合素质。
（限时：20分钟）
一、单选题

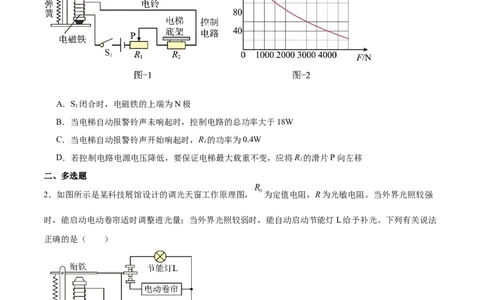

1．小明设计了一个电梯自动报警模拟装置，如图-1所示。在控制电路中，电源电压为12V，R 为滑动变
1阻器，R 为压敏电阻，R 的阻值大小随压力F的变化关系如图-2。所示。闭合开关S 和S，当压敏电阻受
2 2 1 2
到的压力达到4000N时，电磁铁线圈中的电流为0.1A，此时衔铁被吸下，动触点K与触点A断开，同时
与触点B接触，电动机停止工作，报警铃声开始响起。电磁铁线圈的电阻忽略不计。下列说法正确的是（
）
A．S 闭合时，电磁铁的上端为N极
1
B．当电梯自动报警铃声未响起时，控制电路的总功率大于18W
C．当电梯自动报警铃声开始响起时，R 的功率为0.4W
1
D．若控制电路电源电压降低，要保证电梯最大载重不变，应将R 的滑片P向左移
1
二、多选题
2．如图所示是某科技展馆设计的调光天窗工作原理图， 为定值电阻，R为光敏电阻。当外界光照较强
时，能启动电动卷帘适时调整进光量；当外界光照较弱时，能自动启动节能灯L给予补光。下列有关说法
正确的是（ ）
A．电动卷帘装置与节能灯L是串联的
B．开关S闭合时，电磁铁的上端是S极
C．光敏电阻R的阻值随光照强度的增大而增大D．要在环境光线更弱时才启动节能灯L，则应换阻值较小的
3．如图所示的电路中，磁敏电阻R的阻值随磁场的增强而明显减小，将螺线管一端靠近磁敏电阻R，闭合
开关S、S，下列说法不正确的是（ ）
1 2
A．螺线管左端为S极，右端为N极
B．当R 的滑片向右端滑动时，电流表示数减小
1
C．当R 的滑片向左端滑动时，电压表示数增大
1
D．在螺线管中插入铁芯，电流表示数减小
三、实验题

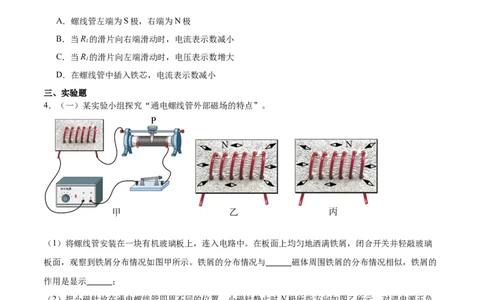

4．（一）某实验小组探究“通电螺线管外部磁场的特点”。
（1）将螺线管安装在一块有机玻璃板上，连入电路中。在板面上均匀地洒满铁屑，闭合开关并轻敲玻璃
板面，观察到铁屑分布情况如图甲所示。铁屑的分布情况与 磁体周围铁屑的分布情况相似，铁屑的
作用是显示 ；
（2）把小磁针放在通电螺线管四周不同的位置，小磁针静止时N极所指方向如图乙所示，对调电源正负
极，闭合开关，小磁针静止时N极所指方向如图丙所示，说明通电螺线管的极性与 的方向有关；
（二）另一小组成员还进行了如下探究：
（3）如图丁所示，将小铁钉靠近磁铁N极，小铁钉被吸引获得 性。此时，小铁钉相当于一个，钉尖是 极。如图戊所示，给磁铁加热一段时间后，小铁钉会掉落，表明磁铁的磁性可能与
有关。
四、综合题
5．小明想利用物理课所学知识制作一个像如图1所示的温奶器，温奶器由一个控制电路和一个工作电路组
成，当温度达到45℃时，衔铁被弹开停止加热。

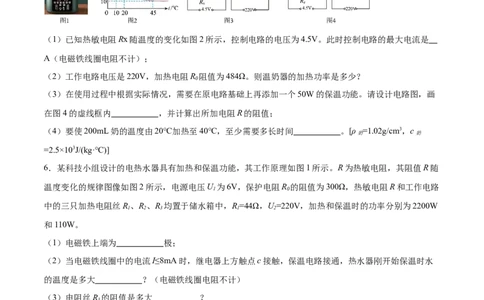

（1）已知热敏电阻Rx随温度的变化如图2所示，控制电路的电压为4.5V。此时控制电路的最大电流是
A（电磁铁线圈电阻不计）；
（2）工作电路电压是220V，加热电阻R 阻值为484Ω。则温奶器的加热功率是多少？
0
（3）在使用过程中根据实际情况，需要在原电路基础上再添加一个50W的保温功能。请设计电路图，画
在图4的虚线框内 ，并计算出所加电阻R的阻值；
（4）要使200mL奶的温度由20℃加热至40℃，至少需要多长时间 。[ρ =1.02g/cm3，c
奶 奶
=2.5×103J/(kg·℃)]
6．某科技小组设计的电热水器具有加热和保温功能，其工作原理如图1所示。R为热敏电阻，其阻值R随
温度变化的规律图像如图2所示，电源电压U 为6V，保护电阻R 的阻值为300Ω，热敏电阻R和工作电路
1 0
中的三只加热电阻丝R、R、R 均置于储水箱中，R=44Ω，U=220V，加热和保温时的功率分别为2200W
1 2 3 1 2
和110W。
（1）电磁铁上端为 极；
（2）当电磁铁线圈中的电流I≤8mA时，继电器上方触点c接触，保温电路接通，热水器刚开始保温时水
的温度是多大 ？（电磁铁线圈电阻不计）
（3）电阻丝R 的阻值是多大 ？
3
（4）不计热量损失，该热水器在加热状态下将44kg、25℃的水加热到50℃需要多少时间 ？[
]7．电梯为居民带来了很大的便利，小明查阅资料后了解到出于安全考虑，电梯都设置了超载自动报警系
统，其工作原理如图甲所示，电路由工作电路和控制电路组成，在工作电路中，当电梯没有超载时，触点
K与触点A接触，闭合开关S，电动机正常工作，在控制电路中，已知电源电压 ，保护电阻
，压敏电阻 的值随压力F大小变化的图像如图乙所示，电梯底架自重和电磁铁线圈的阻值均忽
略不计。请回答下列问题。（g取 ）
（1）在控制电路中，当压敏电阻 受到的压力F增大时，电磁铁的磁性 （选填“增强”“减弱”
或“不变”）。当电梯超载时，闭合开关S，电动机 （选填“工作”或“不工作”）；
（2）若有10人乘坐电梯，每人的平均体重为60kg，求在电梯匀速上升过程中压敏电阻两端电压为多少？(
)控制电路的电功率为多少？( )
（3）若电磁铁线圈中的电流达到 时，衔铁刚好被吸住，电铃发出警报声，提示电梯超载，则当该电
梯厢内站立总质量为 的乘客时，试通过计算说明电梯是否超载？( )
8．阅读短文，回答问题。无链条电动自行车，被称为“没有链条的混合动力电动自行车”。它相比传统自行车具有很多优点如：省
力、耐用、安静、灵便、结构简单等，因此，无链条电动自行车是城市中一种理想的交通工具。
如图甲所示为一种在售的无链条电动自行车。它结合了电池动力和人体动力，此车既可以通过给锂电池充
电获得能量；也可以通过骑行者踩脚踏板获得能量。骑行者踩脚踏板的动能，可转化为电能，存储在自行
车框架中的锂电池内，之后通过电动机驱动后轮转化成动能，以此驱动自行车前进，使骑行者骑得更省力，
同时也能减少对环境的污染，为保持电池的使用寿命，行驶过程中电池的放电量不能超过总量的80%。
为了保证电动车的续航能力，该车采用了能量密度（能量密度为存储能量与电池质量的比值）为
0.16kW⋅h/kg的锂电池供电。
整车质量 40kg
整车 最大车速 24km/h
最大噪声 <30dB
电压 48V
锂电池
质量 3kg
电动机 额定功率 180W
（1）电动车行
驶时极为安静，是在 （选填“声源处”或“传播途中”）减弱噪声，与汽车相比，除减弱噪声外，
电动自行车还有 等优点；
（2）直流电动机是电动自行车的核心部件，图乙实验图中与其工作原理一致的是 ；
（3）给锂电池充电时，锂电池属于电路中的 （选填“电源”或“用电器”），电动车所用锂电池最多所储存的电能为 ；
（4）骑行时，仅靠锂电池驱动，在平直路面上，以最大车速可匀速行驶1.5h，此时自行车所受的阻力为
32N，则自行车的效率为 %，骑行时，如同时利用踩脚踏板混合动力提供能量，可使车连续匀速行
驶2h，则混合动力驱动时人所提供的能量与仅以电力驱动时锂电池提供的能量之比为 ；
（5）如图丙所示为充电器过热保护的模拟控制装置，电源电压恒定，R 为定值电阻，L为阻值不计的线圈，
1
R 是热敏电阻，其电流与电压的关系如图丁所示。闭合开关S、S 时，电路中的电流为40mA；闭合开关
2 1
S、断开S，R 的功率为0.08W，则控制电路的电源电压为 V，R= Ω。
1 2 1
五、计算题
9．科技小组的同学设计了如图甲所示的恒温箱温控电路，它包括控制电路和受控电路两部分，用于获得
高于室温、且温度在一定范围内变化的“恒温”。其中控制电路电源电压U=36V，R为可变电阻，R为热
t
敏电阻（置于恒温箱内），热敏电阻阻值随温度变化的关系如图乙所示，继电器线圈电阻R=50Ω，已知当
0
控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路的电流减小到0.036A时，衔铁会被释放。
加热器的规格是“220V 1000W”，恒温箱内部空间大小是2m3，空气的密度ρ =1.30kg/m3，空气的比热容c
空
=1×103J/（kg•℃）。
空
（1）若要使恒温箱内可获得上限为100℃的“恒温”，可变电阻R应调节为多大？
（2）加热器产生的热量有80%转化为恒温箱内空气的内能，若使恒温箱内空气温度从25℃升高到65℃，
加热器需正常工作多长时间？
10．为实现自动控制，小明同学利用电磁继电器（电磁铁线圈电阻不计）制作了具有延时加热、保温、消
毒等功能的恒温调奶器，其电路图如图甲所示。控制电路中，电压U=3V，定值电阻R=50Ω，热敏电阻R
1 0
阻值随温度变化的图像如图乙所示；工作电路中，电压U=220V，R=836Ω，R=44Ω。已知恒温调奶器容
2 1 2
量为2kg，水温达到80℃时衔铁会跳起。[水的比热容为4.2×103J/(kg•℃)]
（1）求衔铁刚跳起时，通过电磁铁线圈的电流；
（2）求工作电路在保温状态下的电功率；
（3）当调奶器加满温度为25℃的水，加热元件工作500s后衔铁跳起，求此过程中水吸收的热量及恒温调奶器的加热效率。
11．如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R=88Ω的电热丝组成；
控制电路由电源、电磁铁（线圈电阻R=20Ω）、开关、滑动变阻器R（取值范围为0~80Ω）和热敏电阻
0 2
R 组成，R 阻值随温度变化的关系如下表所示。当控制电路电流I≥50mA时，衔铁被吸合而切断工作电路；
1 1
当控制电路电流I≤40mA时，衔铁被释放而接通工作电路。
温度/℃ 90 80 66 60 50 46 40 36 35 34
R/Ω 10 20 40 50 70 80 100 120 130 150
1
（1）工作电路正常工作时，电热丝在1min内产生的热量是多少？
（2）当温度为60℃，滑动变阻器R 接入电路的阻值为50Ω时，衔铁恰好被吸合，则控制电路的电源电压
2
是多少？
（3）若控制电路电源电压不变，此装置可控制的温度最大范围是多少？
六、科普阅读题
12．阅读材料，回答问题。
电磁继电器与扫地机器人
某智能扫地机器人（如图甲）可通过灰尘传感器自动寻找灰尘清扫，通过电动机旋转、产生高速气流将灰
尘等吸入集尘盒。机器人其部分工作参数：××智能扫地机器人
正常充电电压 12V 额定功率 40W
充电时的电流 2.5A 工作噪声 <50dB
正常充电电压下充满电所需时间 1h
其内部有一光敏电阻R，其阻值随光照强度变化R－E图象如图乙（E表示光照强度，光照强度越强E值
p p
越大，其单位为cd，读作坎德拉）。机器人接通电源工作时，当清扫到一定程度，地面灰尘减少，使照射
到光敏电阻上的光照强度增强，光敏电阻R 减小，电磁铁吸引衔铁，指示灯亮。图丙为其不完善的工作电
p
路原理图。
（1）由乙图像可知，光敏电阻的阻值R 与光照强度E之间的关系是 ；
p
（2）在机器人电路原理图中，光敏电阻应连在 处（选填A或B），当地面灰尘多时，使照射到
光敏电阻上的光照强度减小，光敏电阻R 增大，通过电磁铁的电流 ，电磁铁释放衔铁，电动机
p
工作；
（3）充满电后电池储存的电能为 J，在电池内部剩余30%的电能时，小东立刻给机器人充电，
同时机器人还继续正常工作，机器人最多能持续正常工作 小时。
（限时25分钟）
一、单选题
1．小刚设计了一个如图所示的实验，A、B两线圈通过导线连接构成闭合回路，并将导线通过绝缘线悬挂
起来，使磁体甲穿入线圈A中，手拿磁体乙靠近或远离线圈B时，线圈A会随之摆动。对于这一实验过程，
下列说法正确的是（ ）A．线圈A相当于用电器，线圈B相当于电源
B．利用A线圈的摆动原理可以制成发电机
C．磁体乙靠近线圈B时，磁体乙上的电能转移到线圈B中
D．磁体乙靠近与远离线圈B时，线圈A的起始摆动方向相同
2．下列关于磁场、磁感线的叙述，其中正确的是（ ）
A．在磁体周围放入小磁针，磁体产生磁场，取走小磁针，磁体周围的磁场就消失了
B．某一点的磁场方向就是放在该点的小磁针北极受力方向
C．磁感线是有方向的，在磁体周围的磁感线都是从磁体的南极出来，回到北极
D．磁体周围的磁感线是一系列真实存在的闭合曲线
3．如图，两根绝缘细线吊着一根铜棒，空间存在垂直纸面的匀强磁场，棒中通有向右的电流时两线上拉
力大小均为F，若棒中电流大小不变方向相反，两线上的拉力大小均为F，且F>F，则铜棒所受磁场力
1 2 2 1
大小为（ ）
A．F+F B．F-F C．2 F +2F D．2 F -F
1 2 2 1 1 2 1 2
4．铜质金属框在光滑水平面上以一定速度向右滑动，其右侧有一足够大的均匀磁场区域（磁感线方向垂
直于纸面），如图所示。关于金属框从刚进入磁场到完全离开磁场的过程中，若不计空气阻力，下列说法
正确的是（ ）
A．由于水平面光滑金属框能保持匀速直线运动状态
B．金属框由于被磁化而受到磁场对它水平向左的力
C．金属框一直在做切割磁感线运动而产生感应电流D．金属框的运动体现力是改变物体运动状态的原因
二、多选题
5．实践活动小组的同学，在商场看到了一种智能电梯，如图甲所示。当无乘客乘坐电梯时，电动机功率
较小，以低速运转，电梯以较小的速度上升；当有乘客乘坐电梯时，电动机功率较大，以高速度运转，电
梯以较大的速度上升。他们利用所学过的知识设计了一个能实现智能电梯上述功能的模拟电路，如图乙所
示。其中M为带动电梯运转的电动机，R 为定值电阻，R为阻值随所受乘客对其压力大小发生改变的压敏
1
电阻，线圈可看作定值电阻，两个电源两端的电压均保持不变。关于这个电路，下列说法中正确的是（
）
A．当有乘客站在电梯上时，R的阻值减小
B．当有乘客站在电梯上时，衔铁上的动触点与触点1接触
C．若适当减小R 的阻值，可减小无乘客时电动机消耗的电功率
1
D．当有乘客站在电梯上时，电磁铁线圈的耗电功率变大
三、实验题
6．综合实验（可配图说明）
要探究“通电导体在磁场中的受力大小与电流大小的关系”，请完成下列探究实验的设计方案：
U形磁体、电流表、滑动变阻器、直导线、导线、细
器材 实验步骤
线、开关、电源
数据记录表格
四、综合题
7．车辆超载是造成公路桥梁损坏的重要原因，因此限制车辆超载有着重要意义。
某物理兴趣小组设计了一个“汽车超载记录器”原理图，如图甲。图中使用了一个水平杠杆OAB，O为支
点，OA：AB＝1：9。R为压敏电阻，其所受压力与电阻的关系如图乙所示。已知变阻器R 规格为“50Ω
1
2A”，电磁继电器线圈电阻忽略不计，当通过线圈的电流达到0.1A时，电磁继电器的衔铁被吸下。（1）检测时，杠杆A点受到压力与压杆对压敏电阻压力之比为 ；
（2）将图甲连接完整。要求：未超载，绿灯亮：超载，红灯亮，拍照，记录违法行为，红灯与相机需独
立工作 ；
（3）在某路段限重20t。当车辆刚好达20t时，压敏电阻阻值为 Ω，计算可知此时控制电路电压U
的取值范围是 ；
（4）若给控制电路提供了恒为5V的电压，其他条件不变的情况下，则该报警器能设置的最低限载是
t；
（5）某些主干道抗压能力较好，允许通行质量更大车辆，需适当调高限载，下列措施可行的是 。
（多选）
A．适当增大R 阻值
1
B．减小电磁铁线圈匝数
C．适当减小控制电路电源电压
D．B点左移
8．为了检测传送带上的物体是否超长，某小组设计了如图所示的装置。 接a，控制电路启动，电路中电
源电压 恒为 ，激光发射器发出的激光不被物体遮挡时能够照射到光控开关 。线圈中无电流时，触
点C接通，线圈中电流 时，吸下衔铁，触点D接通。工作电路中电源1电压 恒为 。热敏材
料受热弯曲后断开电路，红灯、绿灯（两灯电阻都恒定）均不亮时，光控开关 断开，传送带停下，方便
取下超长物体。光控开关 被绿光照射时闭合。根据以上文字及图表中信息，回答问题：热敏材料信息
电阻 （恒定不变）
质量
比热容
短时间内温度上升 （或更高）时，会发生弯曲（通电时不考虑热损失）；假设传送带上放
特性
上相邻两个物体的时间间隔内，热敏材料恢复形变，降至室温。
（1）绿灯正常发光时的电阻多大？( )
（2）将 阻值调整为 ，红灯亮时，至少通电多少秒，热敏材料会发生弯曲？( )这段时间内，
灯消耗电能 J。
（3）光控开关 被激光照射时，处于 （选填“闭合”或“断开”）状态。
（4）调试时，电源2电压 恒为 ，断开 ， 拨至b处，调节 直至电流表示数为 。
（5）根据以上信息，为设定物体长度不超过 ，传送带的速度应调为 。
（6）为减小设定长度，正确方法有 。
A．减小 B．增大 C．减小 D．减小传送带速度
9．如图甲所示是小明设计的“超载检测报警系统”，检测时，当 时，绿灯亮、红灯灭，表示可以
通行；当 时，红灯亮、绿灯灭，表示禁止通行。其中压敏电阻 在检测时承受车辆的全部重力，它的阻值随所受压力F变化的图像如图乙所示， 为阻值为 的定值电阻，A、B灯额定电压均为
，电磁继电器线圈的阻值为 ，当流过线圈的电流大于等于 时，衔铁被吸下，动触点P和
静触点M断开并和静触点N接通，控制电路的电压为 ，求：
（1）从图甲分析可知， （选填“A”或“B”）灯为红灯；
（2）限制重力 大小 ；
（3）当无车辆通行时，控制电路消耗的电功率 ；
（4）在保证电路安全的条件下，小明想适当增大“超载检测报警系统”的限制重力 ，可以采取的措施
是什么 ？
10．如图甲，是学校饮水间安装的某款温热饮水机。该饮水机既能提供温度为100℃的开水，也能提供温
度可直接饮用的温开水，该饮水机的相关参数见表；
温热饮水机型号 ×××
贮水箱容量
功率
电源该饮水机内部结构如图乙所示。首次使用时，经紫外线灯照射的20℃冷水，从冷水进口A处流入，经热交
换器进入贮水箱。水箱加满水开始加热，将水加热到100℃；
（1）若不考虑热损失，首次加热多长时间可以喝到开水？
（2）首次加热后，热水器就能正常使用了。热水器正常使用时，通过加压使贮水箱中的开水进入热交换
器内，20℃冷水则由进口阀门进入热交换器，通过热交换器热交换后，热水进入贮水箱会被继续加热至
100℃，温水出口流出的就是40℃的温水了、如此正常工作，就可不断得到开水和温水了。若某学校学生
1h所需的开水和温水的质量之比是 ，且饮水机的热效率为91%，则饮水机正常工作1h最多供应开水多
少升？
（3）如图丙所示为饮水机温控装置原理图，该装置控制水箱中电热丝工作，其中R为热敏电阻， 为可
调电阻。当线圈的电流大于或等于某一值时，继电器的衔铁被吸下，图丁为热敏电阻R-t图象；
①应该把贮水箱内的电热丝接在 （选填“A、B间”或“C、D间”）；
②该饮水机从海拔高的区域移动到海拔低的区域使用，为了确保水能沸腾，可调电阻 的阻值应（选填“调大”、“不变”或“调小”）。
11．如图甲为小明家新购买的足浴盆，其内部电路可分为工作电路和控制电路两都分（如图乙所示），工
作电路的电源电压为220V，控制电路的电源电压为6V，加热功率和保温功率分别为2100W 和100W。控
制电路中，R 为热敏电阻，其阻值随温度变化而变化。电磁铁线圈的电阻为100Ω，当线圈中的电流大于或
x
等于20mA 时，控制电路中继电器的衔铁被吸合。使用时手动闭合总开关S，当足浴盆有水注入到一定量
时压控开关S、S 就会自动闭合，此时 R、R 会同时工作进入加热模式，加热至40℃时，控制电路中的
1 2 1 2
电磁铁会将衔铁吸合，自动进入保温模式：
(1)已知该足浴盆最大装水量为5kg，它最多能装水 m3；（ρ =1.0×103kg/m3）
(2)图乙的工作电路中，处于保温状态时，工作的电阻是 （选填“R”“R”或“R”）；压控开关
1 2 x
S 的作用是防止 ，达到保护电路的目的；
1
(3) R 阻值随温度变化的曲线可能为图丙中的 ；
x
A．甲 B．乙 C．丙 D．丁
(4) R 的阻值为 Ω；
2
(5)小明在某次使用过程中，保温时间是加热时间的4倍，整个过程中消耗了7.5×105J 的电能，则保温时间
为多大 ？
五、计算题
12．某物理学习小组设计了一个机械自动拉开开关，如图1所示。该装置主要由滑轮组，重物C、铁块
D、电磁铁E以及杠杆AB和控制电路组成，重物C通过细绳与动滑轮Q相连，重物C、铁块D分别通过
支架固定在杠杆AB两端，支架与杠杆垂直。杠杆的B端置于水平台面上，杠杆可以绕支点O在竖直平面
内逆时针转动，自动拉开开关被拉开前，杠杆在水平位置处于平衡状态，已知滑轮Q的质量为0.2kg，
OA:OB=3:1，重物C、铁块D的质量分别为1.5kg和3kg，若刚好拉开开关所需的拉力T为6N，D的正上方
有一电磁铁，它对D的吸引力大小F与通过的电流I的关系（如图2所示），电源电压为12V，滑动变阻
器的最大阻值为20Ω，不计电磁铁电阻，不计细绳、杠杆的重力和一切摩擦，g取10N/kg。求：(1)当控制电路上的电键S断开，杠杆B端对水平台面的压力刚好为零时，与机械自动拉开开关相连的细绳
上的拉力是多少？
(2)闭合控制电路上的电键S后，当变阻器的滑片移到中点时，自动拉开开关刚好被拉开，则保护电阻R 的
0
电阻值是多少？
六、科普阅读题
13．阅读短文，回答问题：
观光电梯
电梯是一种用于多层建筑乘人或载物的运输工具。电梯的简易结构如图甲所示。电梯轿厢和配重分别挂在
主电动机的两侧，在电梯半载时，轿厢总重和配重的重力基本相等。满载上升时，主电动机提供动力，驱
动轿厢。
如图乙所示，为某商业大厦安装的观光电梯，其相关参数如上表。为了安全，电梯设置了超载自动报警系
统，其工作原理如图丙所示。控制电路的电源电压U为12V，压力传感器的电阻R与所受压力F的关系图
像如图丁所示，电磁继电器阻值可忽略。当电流大于0.2A时，会启动警报系统，同时无论如何按压电梯控
制器，门电动机均不工作。此外，电梯需经常保养，“运行频次比ω”是电梯养护的重要指标，ω一般用电
梯每天平均待机时间与运行时间之比来表示。
（1）为便于观光，电梯的外壁采用玻璃材料，主要是因为玻璃有较好的 性；
（2）下列有关该电梯的说法中，正确的是 ；
A．主电机与钢丝绳之间的摩擦为有害摩擦
B．超载自动报警系统中电磁铁的右端为S极C．电梯满载上行时，电动机需顺时针转动
D．报警电铃的工作原理是电磁感应
（3）乙图中，当站在上升的B电梯里的乘客看到A电梯在上升，则可推知A电梯在 ，且速度
（选填“大于”、“小于”或“等于”）B电梯的速度；
（4）①根据题意，补全超载自动报警系统中的受控电路。（要求导线不相交）( )
②控制电路中R= Ω。若使用一段时间，电梯未满载就报警，则说明R 的阻值变
0 0
（选填“大”或“小”）；
（5）该商业大厦每天营业时间为12h，设电梯均在额定功率下运行。经测算，该观光电梯平均每天耗电
72kW•h，则该观光电梯的“运行频次比”ω= ；
额定电压/V 220
额定运行功率/kW 25
待机功率/kW 1
最大载重/N 4000
轿厢质量/kg 500
14．阅读短文，回答文后的问题。
电磁血流计
如图甲是用来检测血流速度和血流量（血流量指单位时间内通过血管横截面的血液体积）的电磁血流计，
其示意图如图乙所示。使用时，将血管放置于两磁极之间，两金属电极a、b与血管壁接触，血液在血管中
流动时a、b间就会有电压，电流通过仪表从而显示出血流速度和血流量。
某实验小组用电磁血流计研究血管中血流速度与n（病人心脏血管横截面积与正常人心脏血管横截面积的
比值）的关系。测得病人心脏主动脉血管内血液匀速流动的速度v与n的数值如下表：
n 1.00 0.90 0.80 0.75 0.600.180 0.200 0.225 0.240 0.300
研究表明：当血液匀速通过血管时，受到的阻力f与血液的流速v成正比，即 ， 为常数。血管横截
面积越小，血液流速越大，受到的阻力越大，心脏的负担越重。
（1）下列设备与电磁血流计的工作原理相同的是( )
A．电动机 B．发电机 C．汽油机 D．柴油机
（2）某次测得血流速度为 ，血流量为 ，则对应血管的横截面积为 。
（3）若某病人心脏主动脉血管的横截面积为正常人的0.5倍时，血管内血液匀速流动的速度应为
。
（4）心脏主动脉血管的横截面积变化时，心脏推动血液流动的功率 随 的变化而变化。若当 时，心
脏推动血液流动的功率为 ，则心脏推动血液流动的功率 （选填“ ”、“ ”、“ ”或
“ ”）。
