2023年中考物理真题《压轴挑战》分类汇编（原卷版）
挑战11 作图题（电磁学综合46题）
【题型1 磁感线及其特点】......................................................................................................................................1
【题型2 安培定则】..................................................................................................................................................3
【题型3 实物的电路连接】......................................................................................................................................7
【题型4 欧姆定律的应用】......................................................................................................................................8
【题型5 电路图设计】..............................................................................................................................................8
【题型6 家庭电路的组成与连接】..........................................................................................................................9
【题型1 磁感线及其特点】
1．（2023•无锡）磁体旁的小磁针静止时所指的方向如图所示，请在括号中标出磁体的磁
极，并标出图中磁感线的方向。
2．（2023•海南）请在图中用箭头标出蹄形磁体a点处的磁感线方向。
3．（2023•广安）如图所示，请标出通电螺线管的N极和A点的磁感线方向。
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
4．（2023•仙桃）磁流体是一种新型功能材料，其周围如果存在磁场，就会“模拟”出磁
感线的形状。如图，水杯中放有磁流体，左侧为电磁铁 A，右侧为永磁体B，闭合S后
的情景如图（图中画出了一条磁感线）。已知A左端为N极，请在括号内标出电源左端
的极性（“+”或“﹣”）、B右端的磁极（“N”或“S”），并标出图中磁感线的方
向。
5．（2023•内江）如图，根据小磁针静止时的N极方向，用箭头在图中A点标出磁感线的
方向和导线中B点的电流方向。
6．（2023•陕西）如图，请在括号中标出小磁针静止时右侧磁极的名称，并用箭头在 M点
标出磁感线的方向。
7．（2023•辽宁）小磁针在电磁铁磁场的作用下静止在如图所示的位置，请标出：
（1）电磁铁左端的磁极（用“N”或“S”表示）；
（2）图中磁感线的方向；
（3）螺线管的右端导线连接电源的极性（用“+”或“﹣”表示）。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
8．（2023•绥化）请在图中标出通电螺线管的N极，并在P点用箭头标出通电螺线管磁感
线的方向。
【题型2 安培定则】
9．（2023•岳阳）将图中通电螺线管左端磁极和小磁针右端磁极标在对应括号内。
10．（2023•凉山州）如图所示，电流表正确连接在电路中，通电时请在括号中标出电源的
正负极及小磁针静止时的N极。
11．（2023•怀化）如图所示，请根据电流方向判断螺线管的磁极，标出螺线管的右端的极
性（选填“N”或“S”）。
12．（2023•达州）如图所示，请在括号内标出通电螺线管左端的磁极、小磁针右端的磁极
以及导线上A点的电流方向。（磁极均用“N”或“S”表示）
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
13．（2023•淮安）根据图中小磁针静止时的指向，在括号中标出电源的极性。
14．（2023•内蒙古）如图所示，在电磁铁上方用弹簧挂着个条形磁体，闭合开关 S，条形
磁体静止后，滑片 P 向右滑动时弹簧缩短。请用箭头标出磁感线的方向。并
用“+”“﹣”在括号内标出电源正负极。
15．（2023•淄博）闭合开关后；小磁针静止时的指向如图所示，请标出电源
的“+”“﹣”极和通电螺线管的N、S极，并画出螺线管外部通过小磁针中心的磁感
线。
16．（2023•德州）如图所示，闭合开关后弹簧测力计示数减小，请标出电源右端的极性并
在虚线框内的磁感线上画出其方向。
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
17．（2023•大连）小磁针静止时的指向如图所示，请标出通电螺线管的 N极，并在括号
中标出电源的“+”、“﹣”极。
18．（2023•镇江）请根据图中通电螺线管的磁极名称，在虚线框内标出电源的极性
（“+”或“﹣”）和静止小磁针的磁极名称。
19．（2023•德阳）如图所示，小磁针在通电螺线管作用下处于静止状态，请在图中标出通
电螺线管的S极并用箭头表示螺线管中电流的方向。
20．（2023•娄底）如图所示，将一条形磁体放在小车上，并靠近螺线管，闭合开关后小车
向右运动，请在括号中标出通电螺线管的“N”、“S”极和电源的“+”、“﹣”极。
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
21．（2023•辽宁）小王自制了一个电磁秋千的玩具，如图甲所示。闭合开关后，推动一下
永磁体，它在电磁铁排斥作用下来回摆动。请在图乙所示的简图中作出：
（1）电磁铁下端的磁极；
（2）电源的正、负极；
（3）图中的磁感线方向。
22．（2023•兰州）如图所示，小磁针左侧为通电螺线管，右侧为条形磁体，请根据小磁针
的N极指向，标出条形磁体的磁极，并用箭头标出磁感线的方向和螺线管中的电流方
向。
23．（2023•泸州）如图所示，请根据通电螺线管上方小磁针静止时的指向，在虚线框内用
箭头标出相应的电流方向和磁场方向。
24．（2023•南通）如图，小磁针静止在通电螺线管左侧，请标出小磁针的 N极和电源的
正负极。
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
25．（2023•吉林）请在图中标出通电螺线管的电流方向和磁感线方向。
26．（2023•西宁）如图所示，请根据小磁针静止时N极的指向，标出通电螺线管外部的
磁感线方向并在括号内标出电源的“+”“﹣”极。
27．（2023•威海）闭合开关，通电螺线管附近的小磁针方向如图所示，请在图中括号内标
出电源的极性（“+”或“﹣”），并标出磁感线的方向。
【题型3 实物的电路连接】

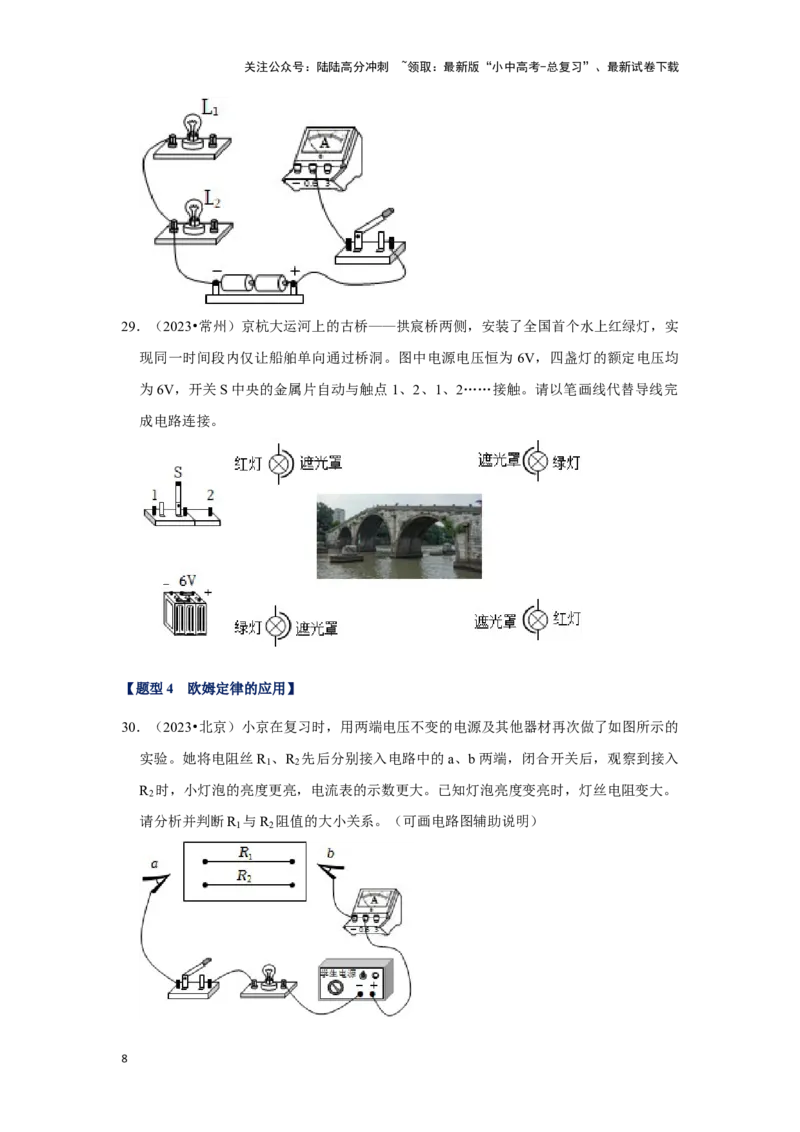

28．（2023•贵州）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：
两灯并联，电流表测通过灯L 的电流，开关控制整个电路，导线不能交叉。
1
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
29．（2023•常州）京杭大运河上的古桥——拱宸桥两侧，安装了全国首个水上红绿灯，实
现同一时间段内仅让船舶单向通过桥洞。图中电源电压恒为 6V，四盏灯的额定电压均
为6V，开关S中央的金属片自动与触点1、2、1、2……接触。请以笔画线代替导线完
成电路连接。
【题型4 欧姆定律的应用】
30．（2023•北京）小京在复习时，用两端电压不变的电源及其他器材再次做了如图所示的
实验。她将电阻丝R 、R 先后分别接入电路中的a、b两端，闭合开关后，观察到接入
1 2
R 时，小灯泡的亮度更亮，电流表的示数更大。已知灯泡亮度变亮时，灯丝电阻变大。
2
请分析并判断R 与R 阻值的大小关系。（可画电路图辅助说明）
1 2
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

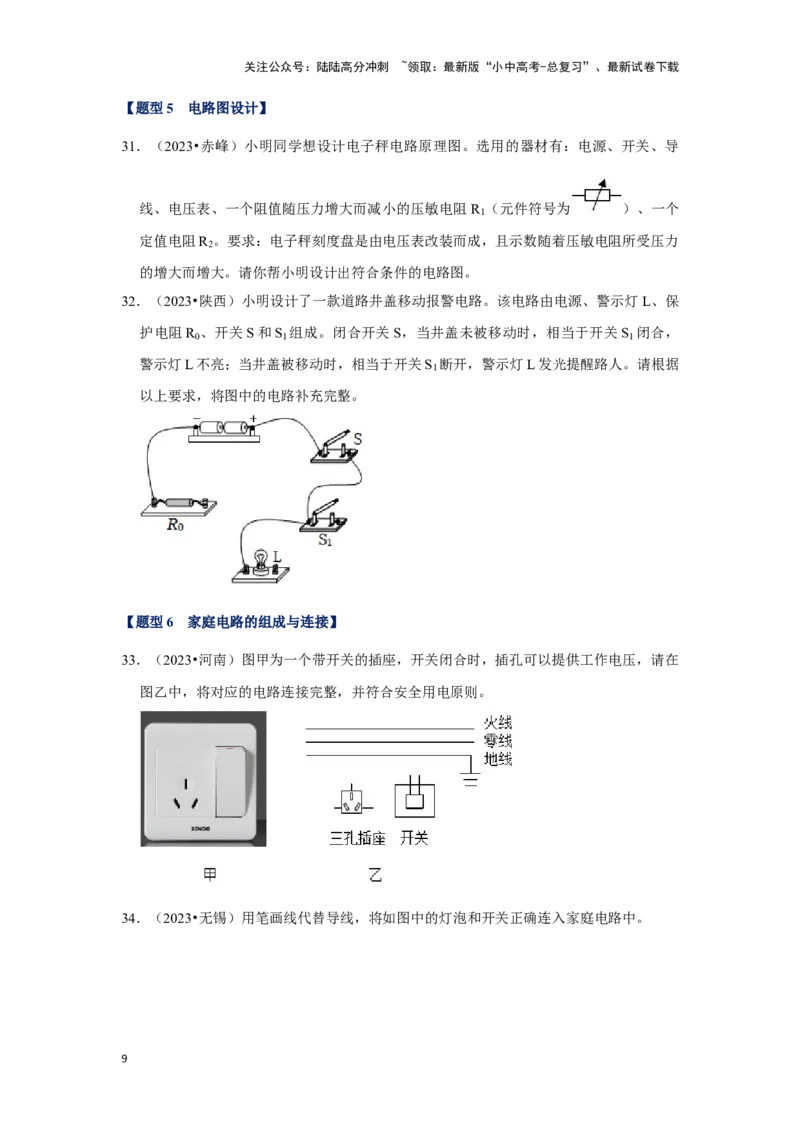

【题型5 电路图设计】
31．（2023•赤峰）小明同学想设计电子秤电路原理图。选用的器材有：电源、开关、导
线、电压表、一个阻值随压力增大而减小的压敏电阻R （元件符号为 ）、一个
1
定值电阻R 。要求：电子秤刻度盘是由电压表改装而成，且示数随着压敏电阻所受压力
2
的增大而增大。请你帮小明设计出符合条件的电路图。
32．（2023•陕西）小明设计了一款道路井盖移动报警电路。该电路由电源、警示灯L、保
护电阻R 、开关S和S 组成。闭合开关S，当井盖未被移动时，相当于开关S 闭合，
0 1 1
警示灯L不亮；当井盖被移动时，相当于开关S 断开，警示灯L发光提醒路人。请根据
1
以上要求，将图中的电路补充完整。
【题型6 家庭电路的组成与连接】
33．（2023•河南）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在
图乙中，将对应的电路连接完整，并符合安全用电原则。
34．（2023•无锡）用笔画线代替导线，将如图中的灯泡和开关正确连入家庭电路中。
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
35．（2023•盐城）如图所示是厨房里用开关控制的三孔插座，用笔画线代替导线将其接入
电路中。
36．（2023•苏州）图中，将家庭电路补充完整（虚框内一处接保险丝“ ”，另
一处用导线连接）。
37．（2023•聊城）如图甲所示是一个带有开关的插座。开关闭合时，插孔提供工作电压；
开关断开时，插孔不能提供工作电压。请在图乙中画出开关和插孔的连接方式，并将其
正确接入家庭电路中。
38．（2023•鞍山）在符合安全用电原则的前提下，请将带有保险丝的三孔插座及电灯接入
电路中。（其中部分电路已连接完成且要求开关只控制电灯）
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
39．（2023•泰州）如图所示，请用笔画线代替导线，将三孔插座正确接入家庭电路中。
40．（2023•广东）如图所示，请用笔画线代替导线，将电灯和开关接入家庭电路中。
41．（2023•宿迁）请用笔画线表示导线，将图中的螺丝口电灯、开关和插座接入家庭电路
中。
42．（2023•丹东）如图所示是家庭电路的一部分，开关只控制电灯，插座准备接大功率用
电器。请用笔画线代替导线将电路补充完整。
43．（2023•镇江）请用笔画线代替导线，将图中的开关和它控制的节能灯正确接入家庭电
路。
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
44．（2023•锦州）如图所示是小明家的部分家庭电路，请在括号内标出火线和零线，并将
拉线开关控制的灯泡连入电路中。
45．（2023•通辽）如图所示，只闭合开关S ，风扇M和灯泡都不工作；只闭合开关S ，
1 2
灯泡工作；同时闭合开关S 、S ，灯泡和风扇M都工作，请按要求把电路连接完整。
1 2
46．（2023•扬州）如图，将带有开关的五孔插座正确接入家庭电路中。
