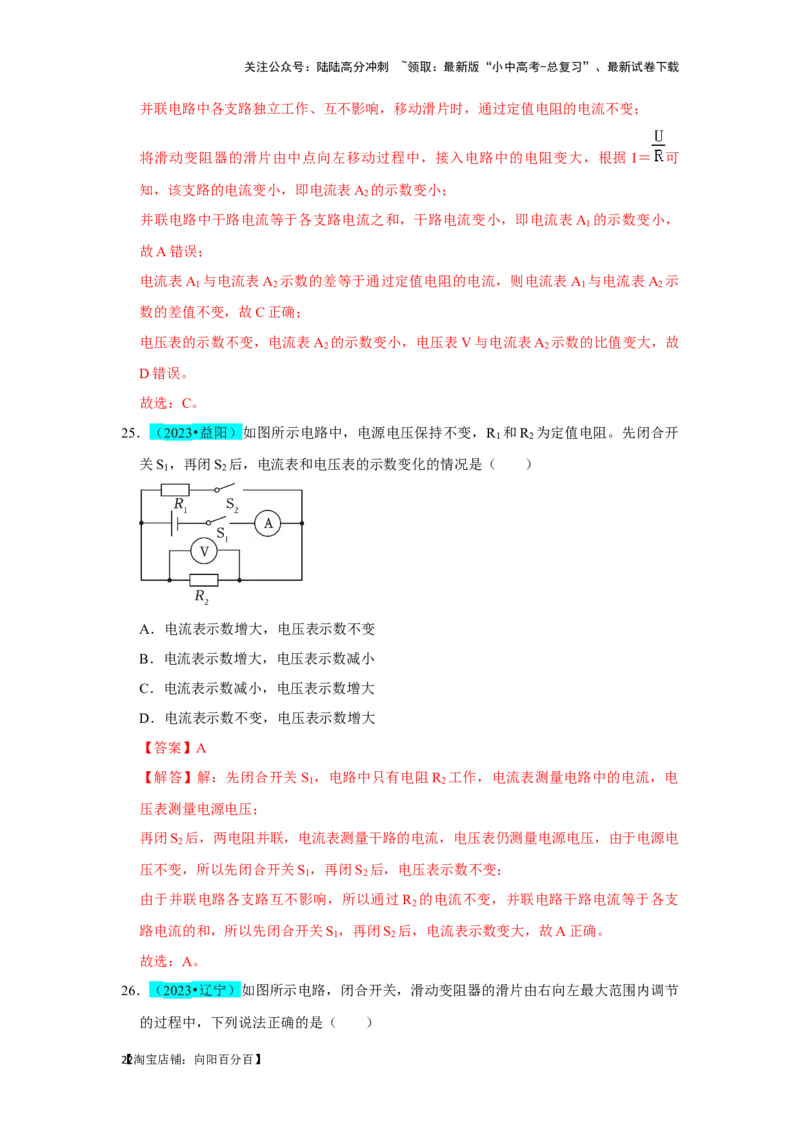

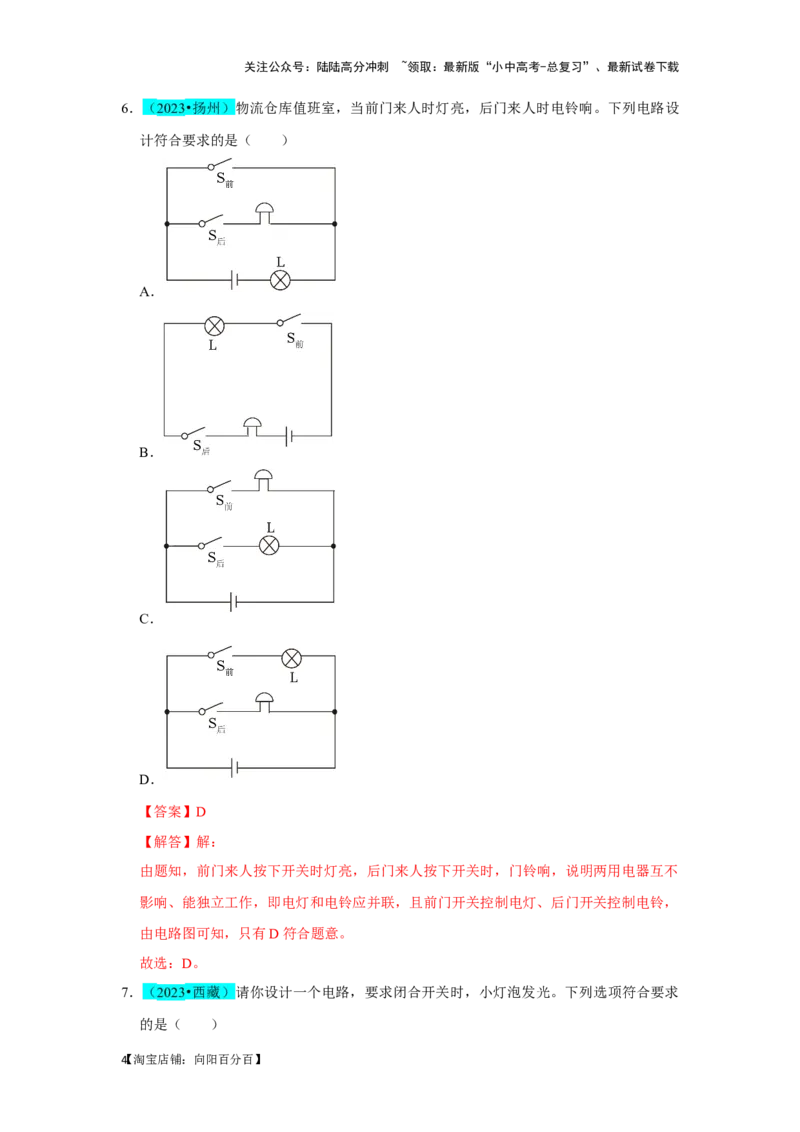

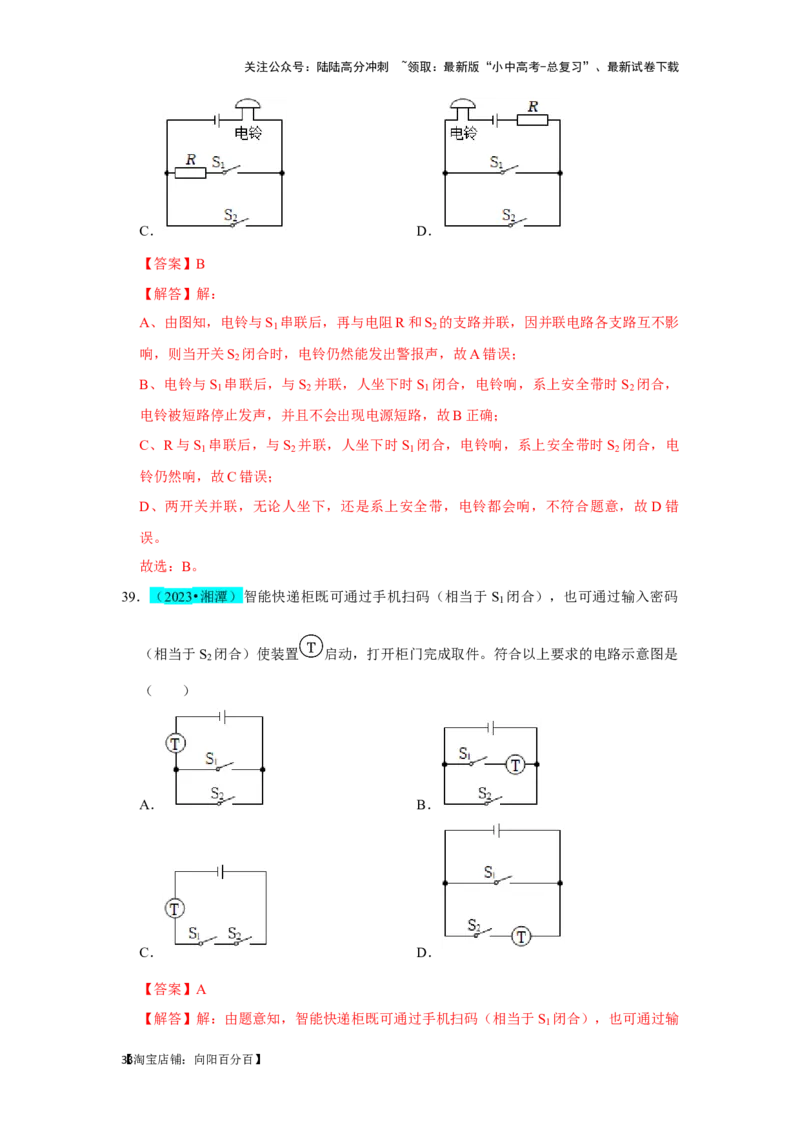

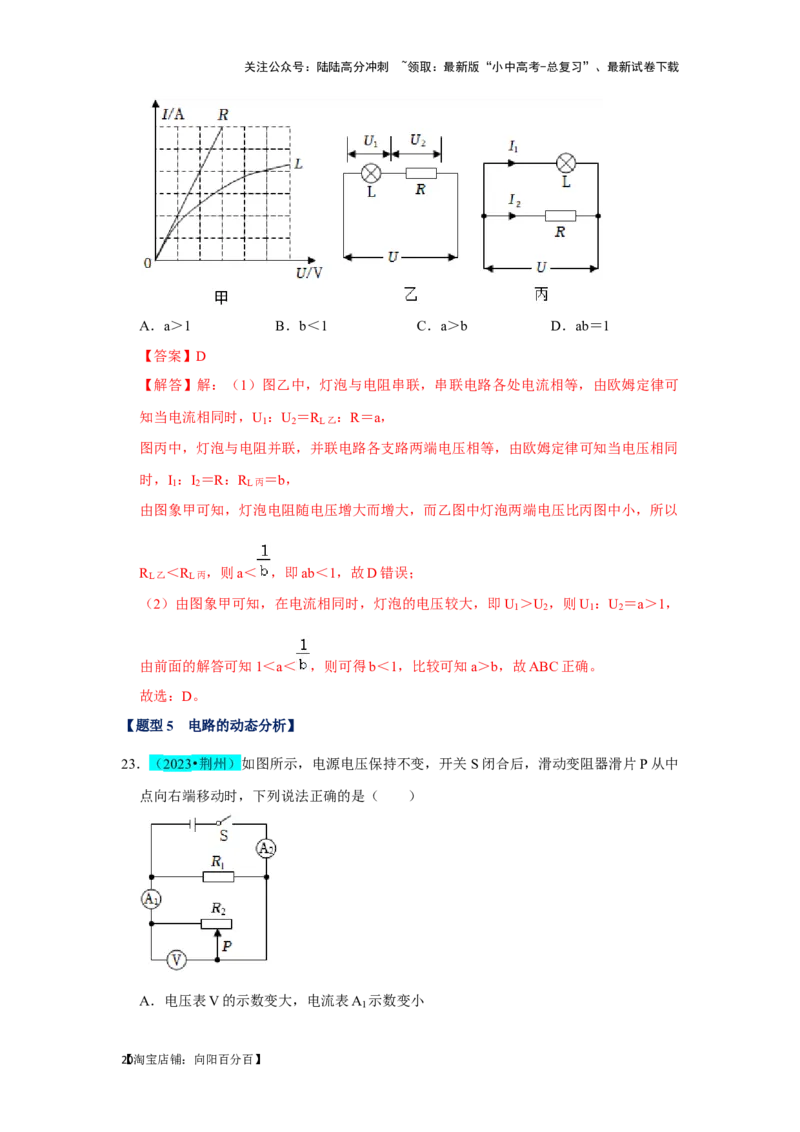

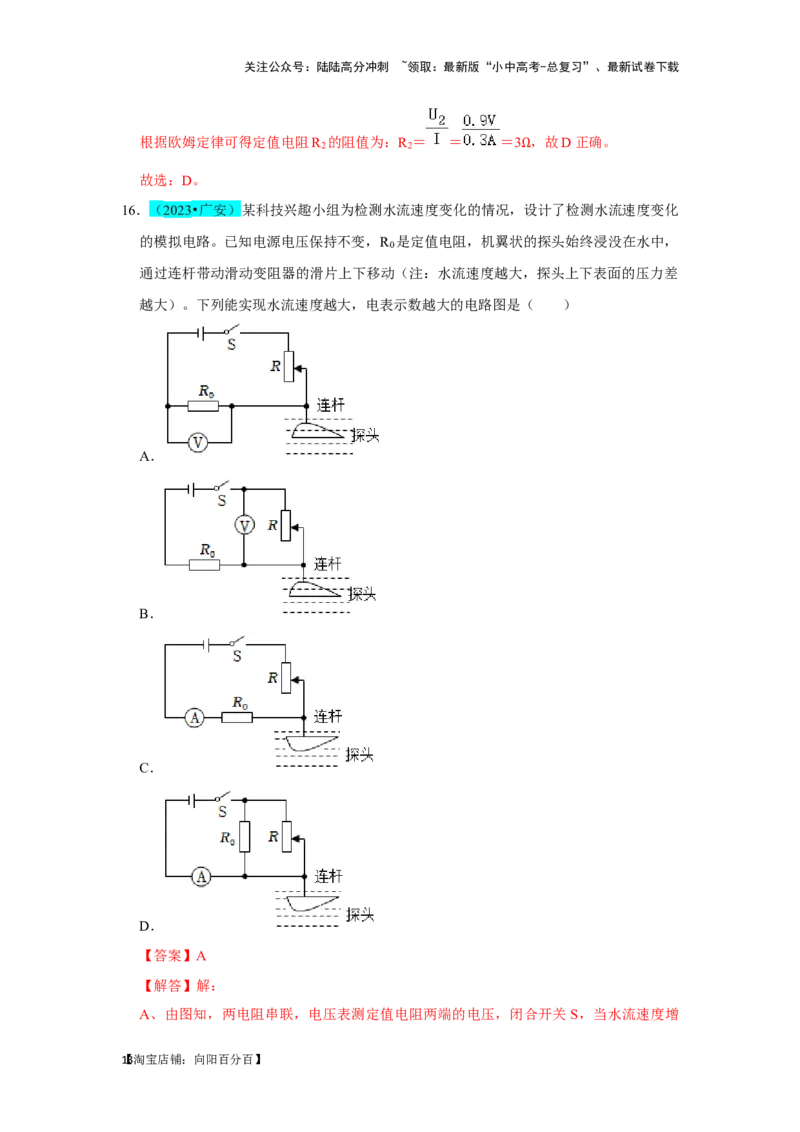

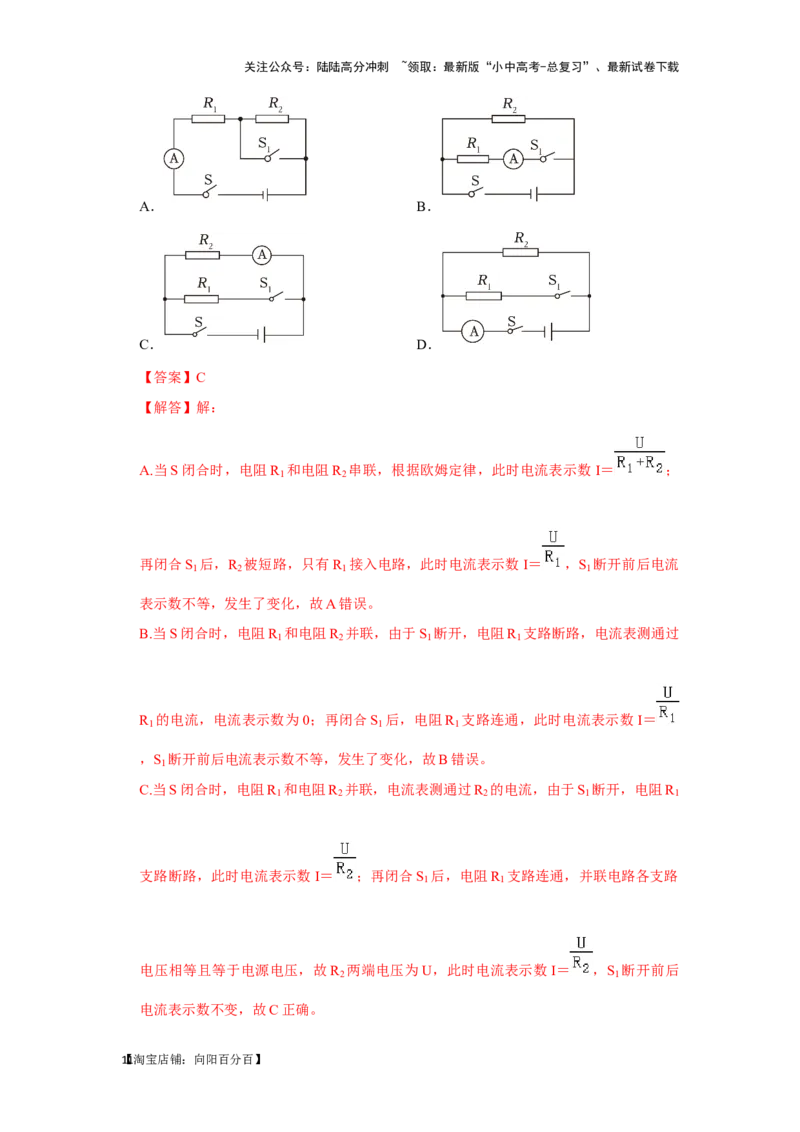

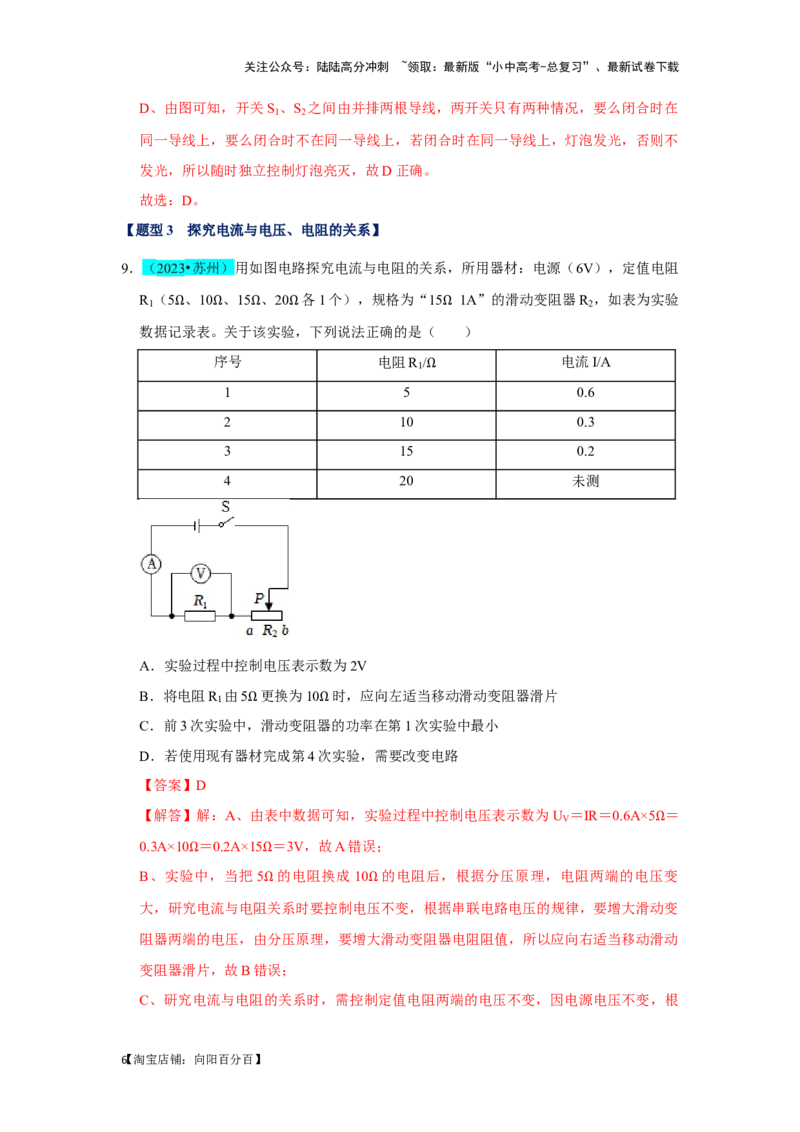

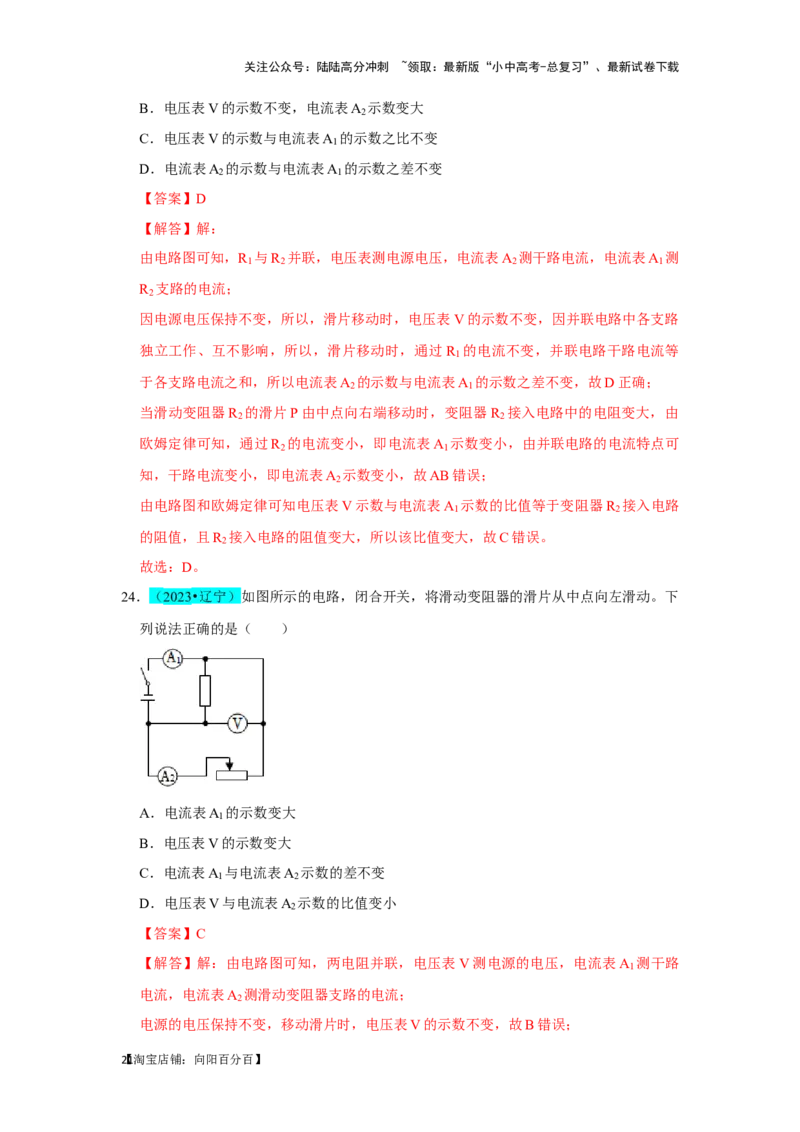

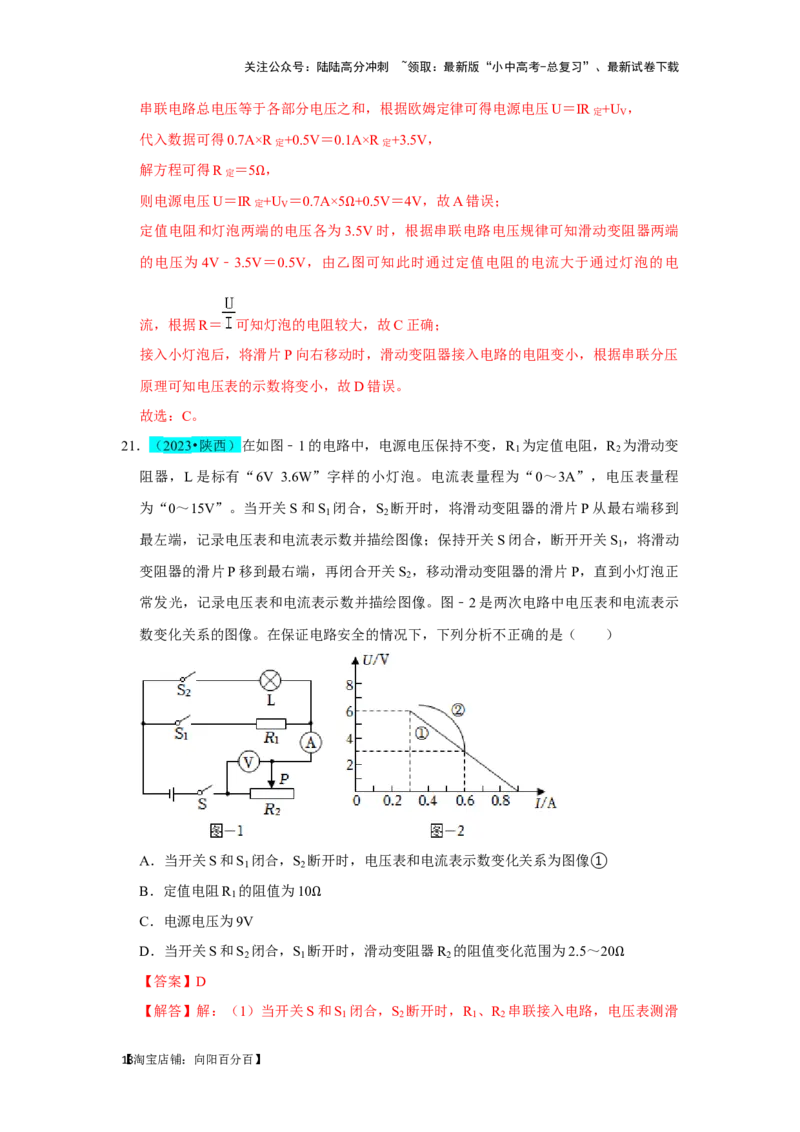

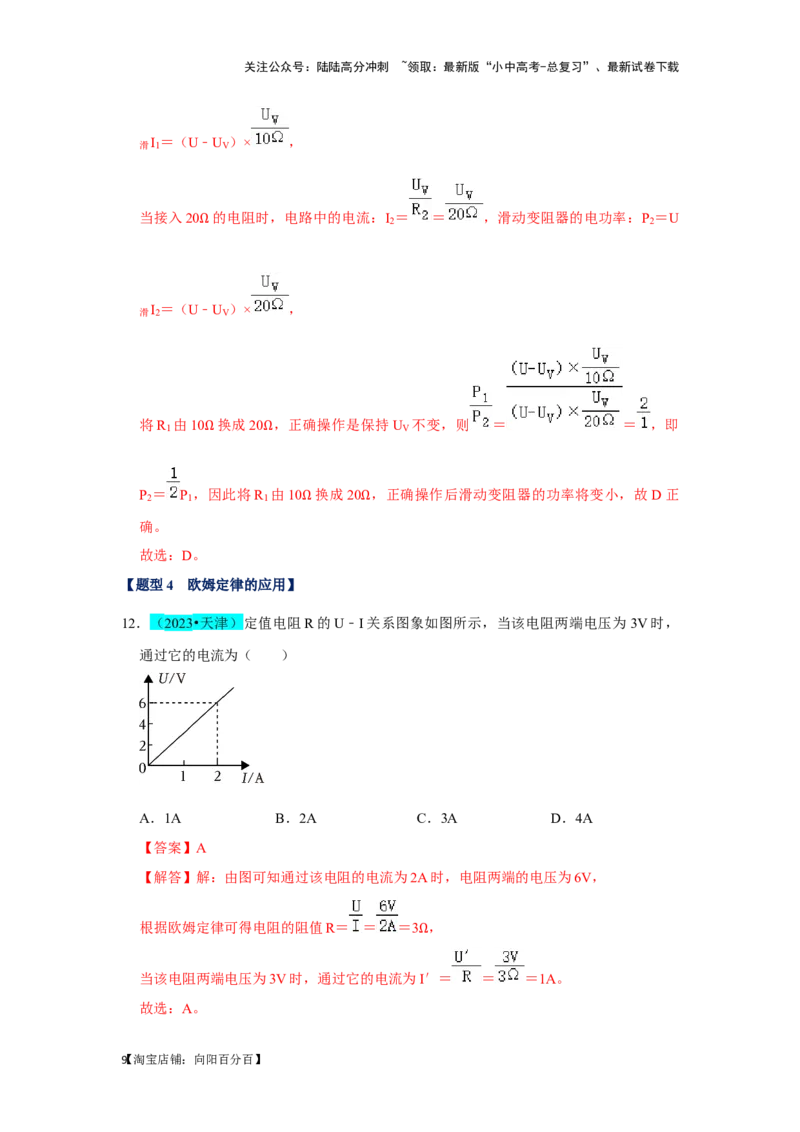

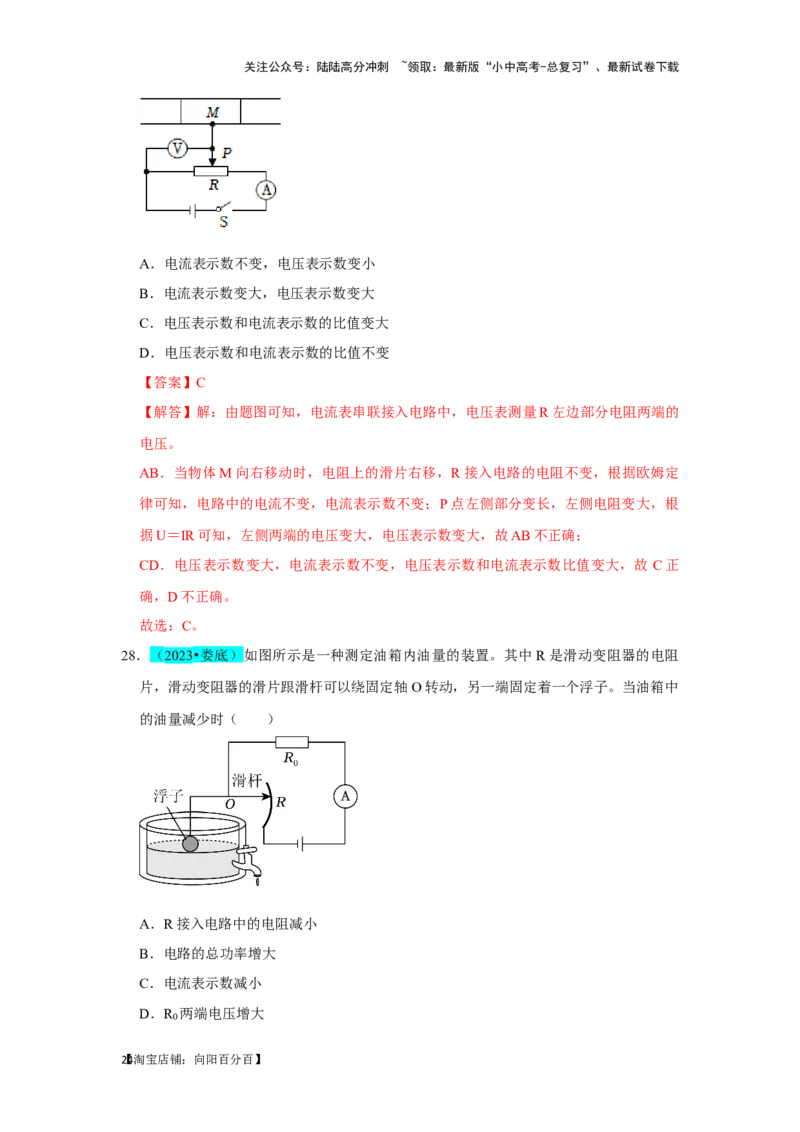

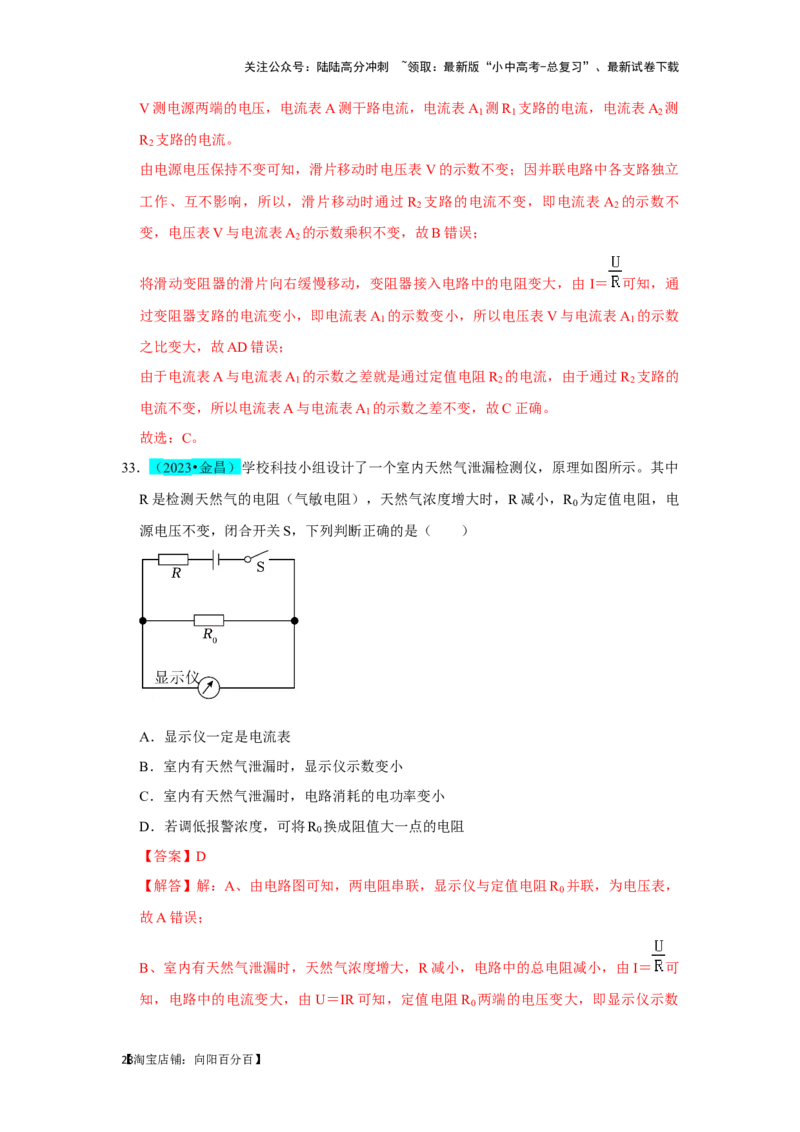

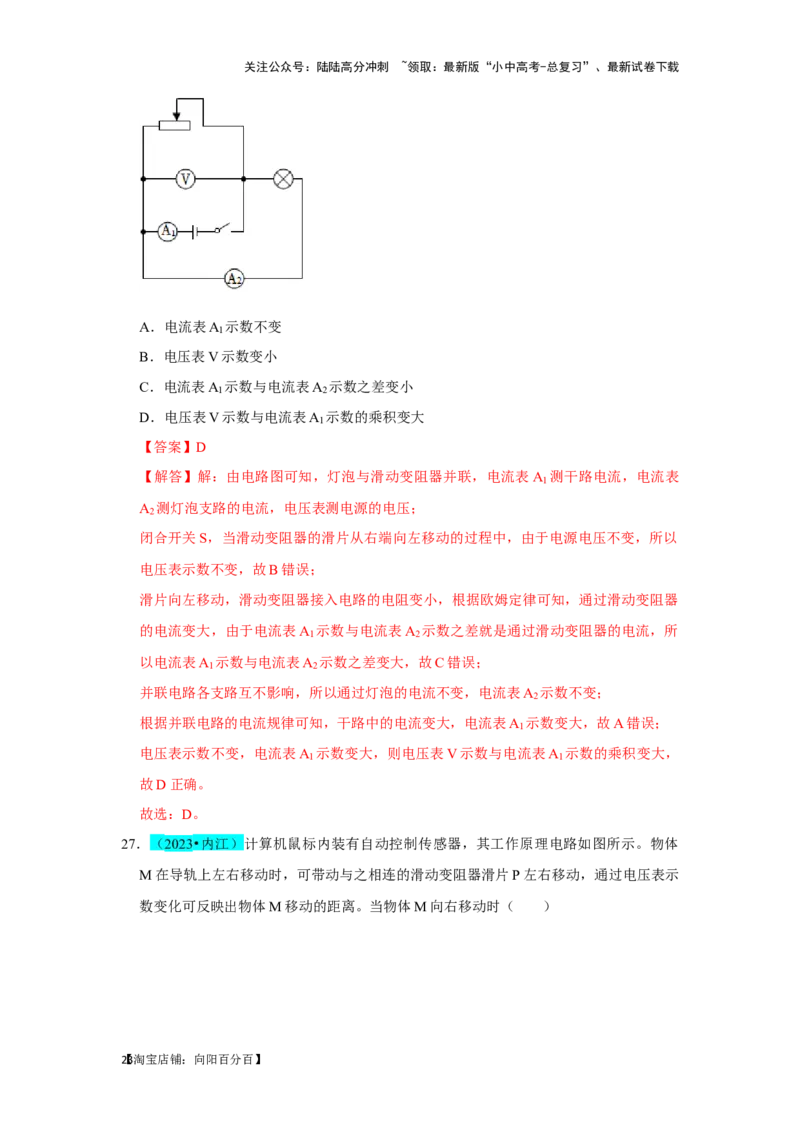

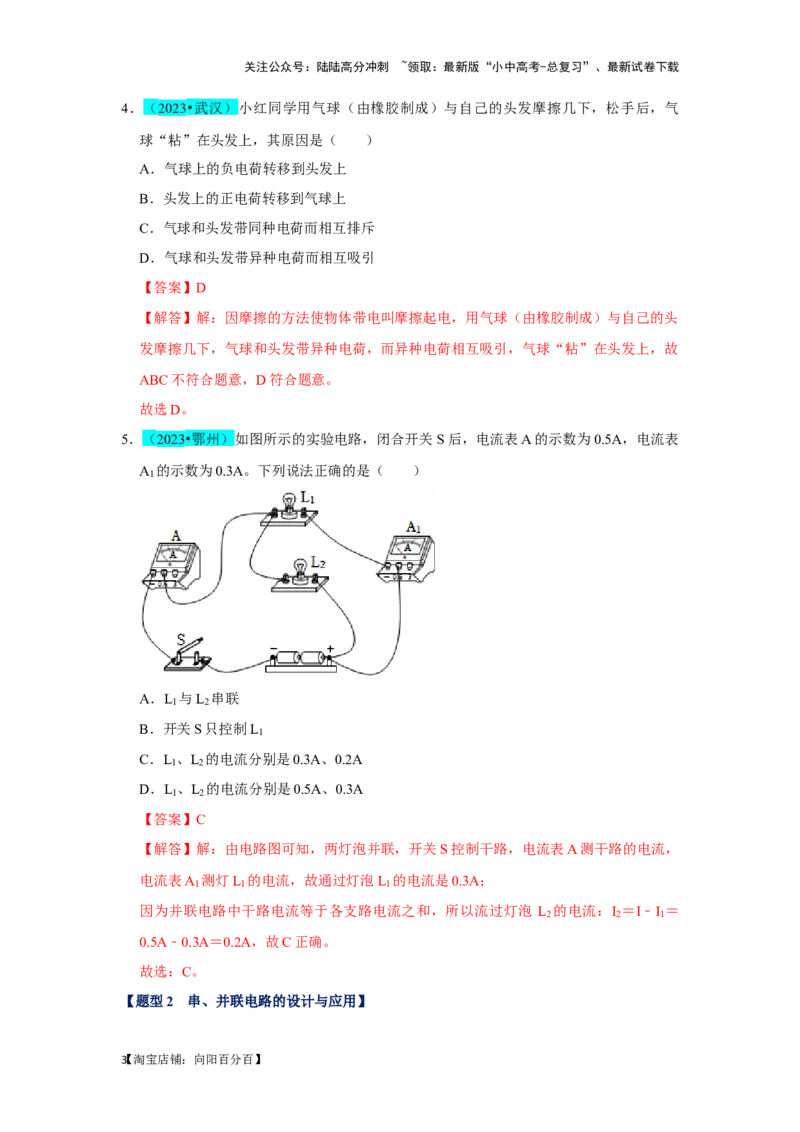

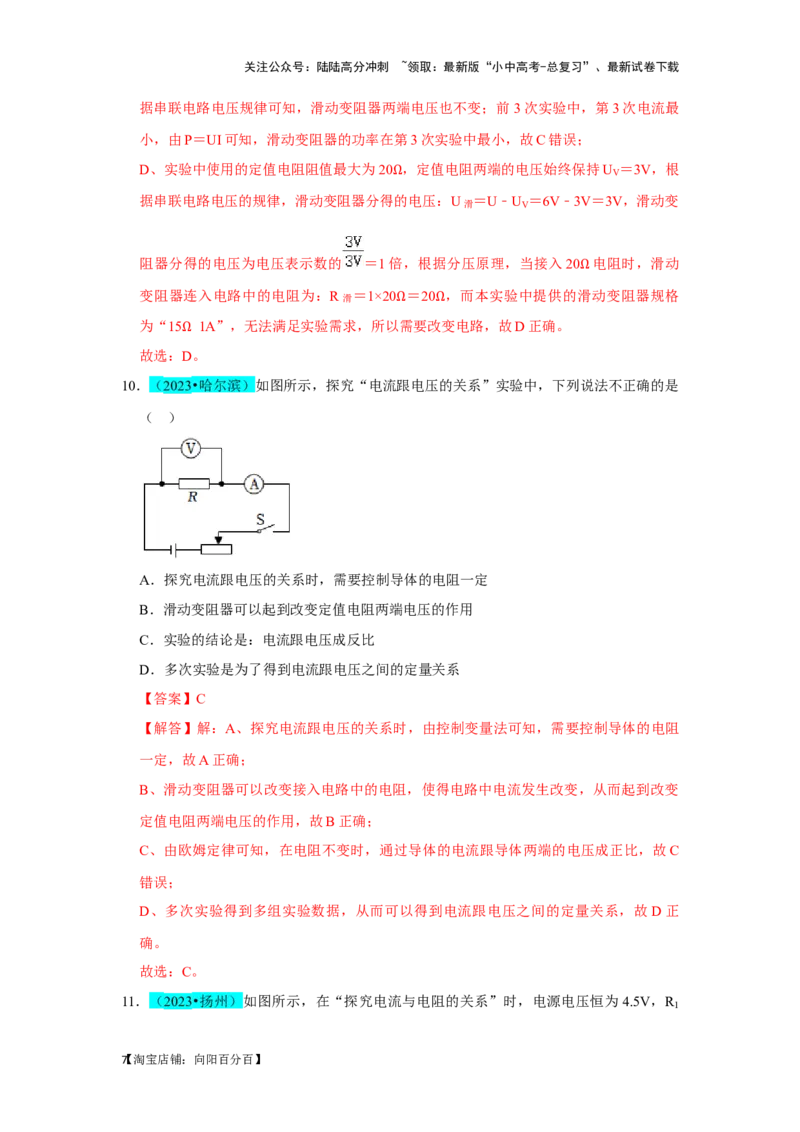

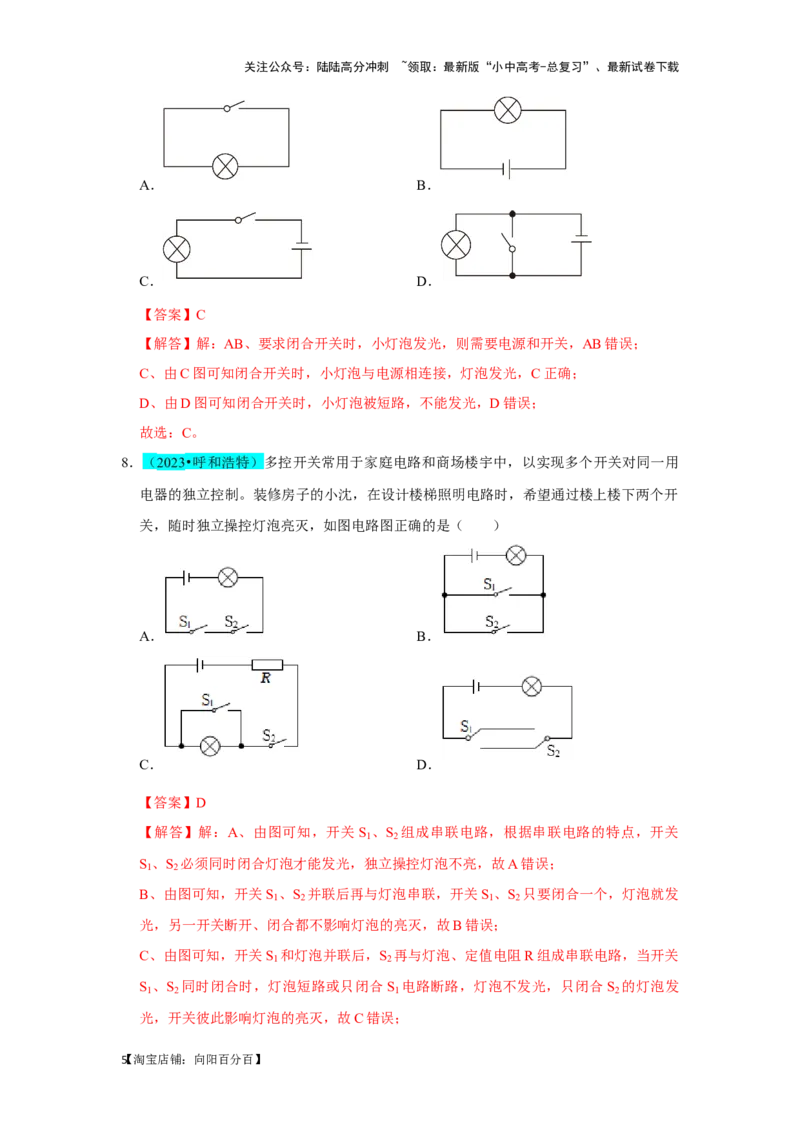

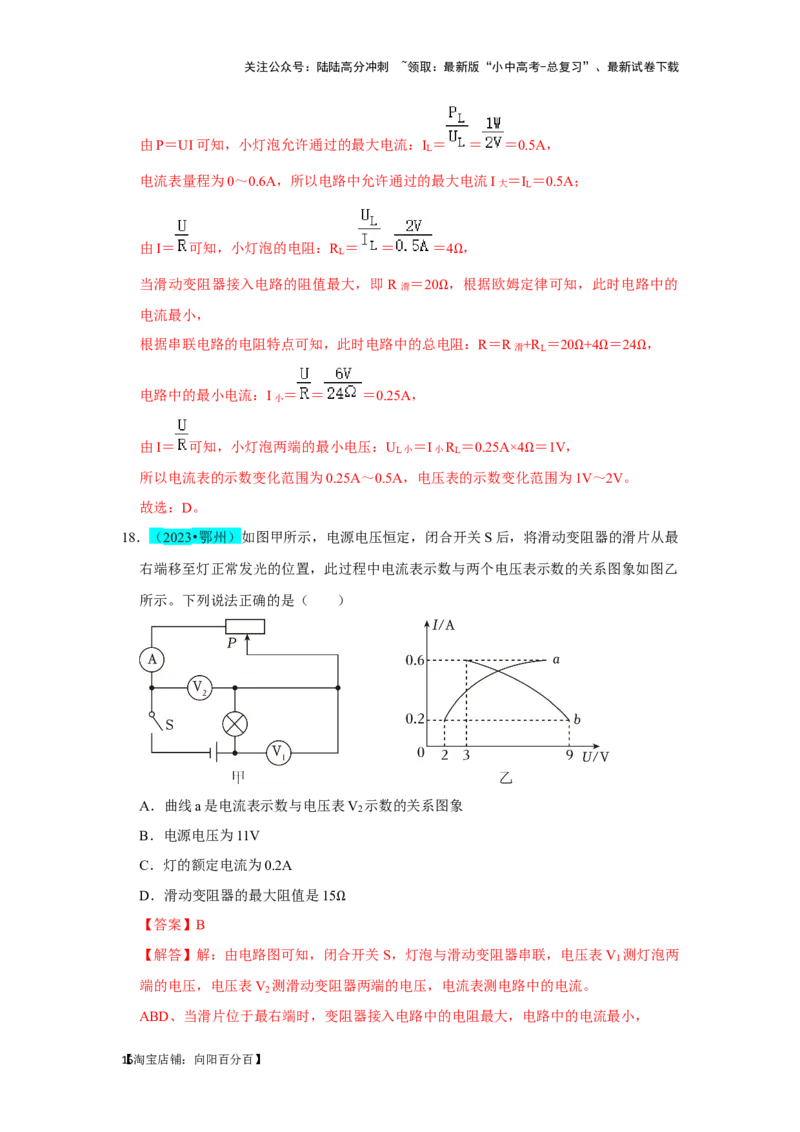

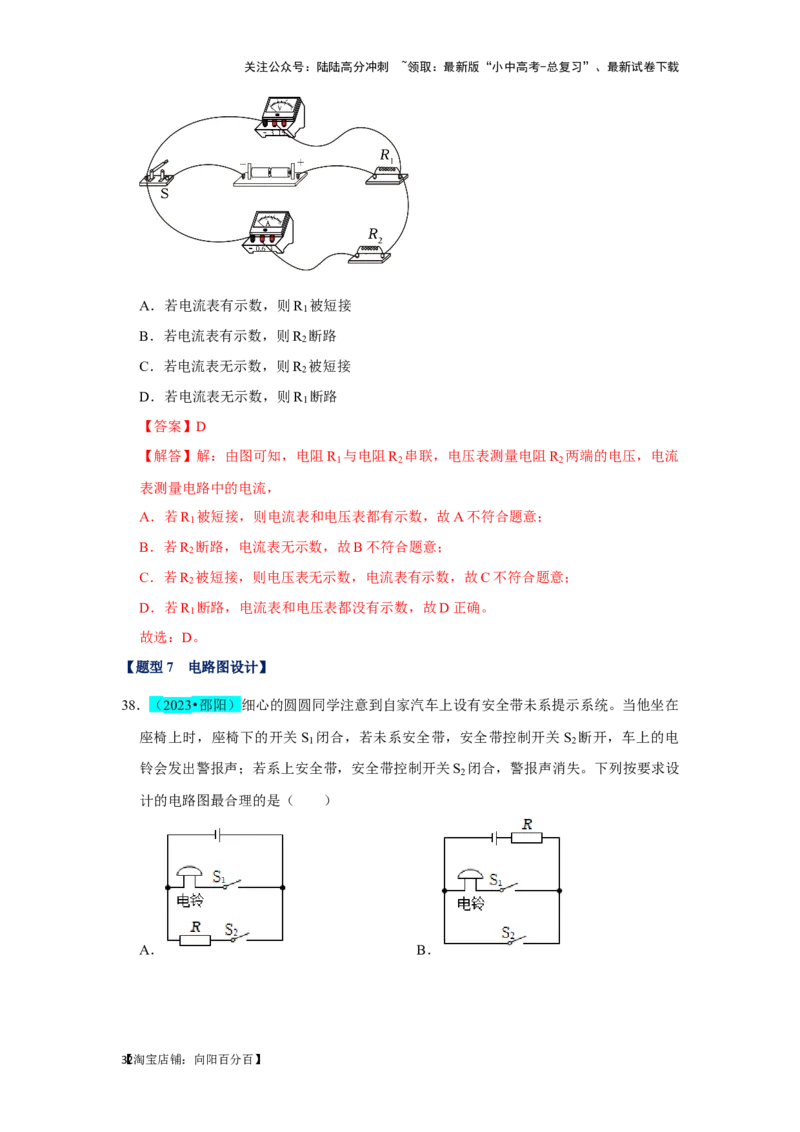

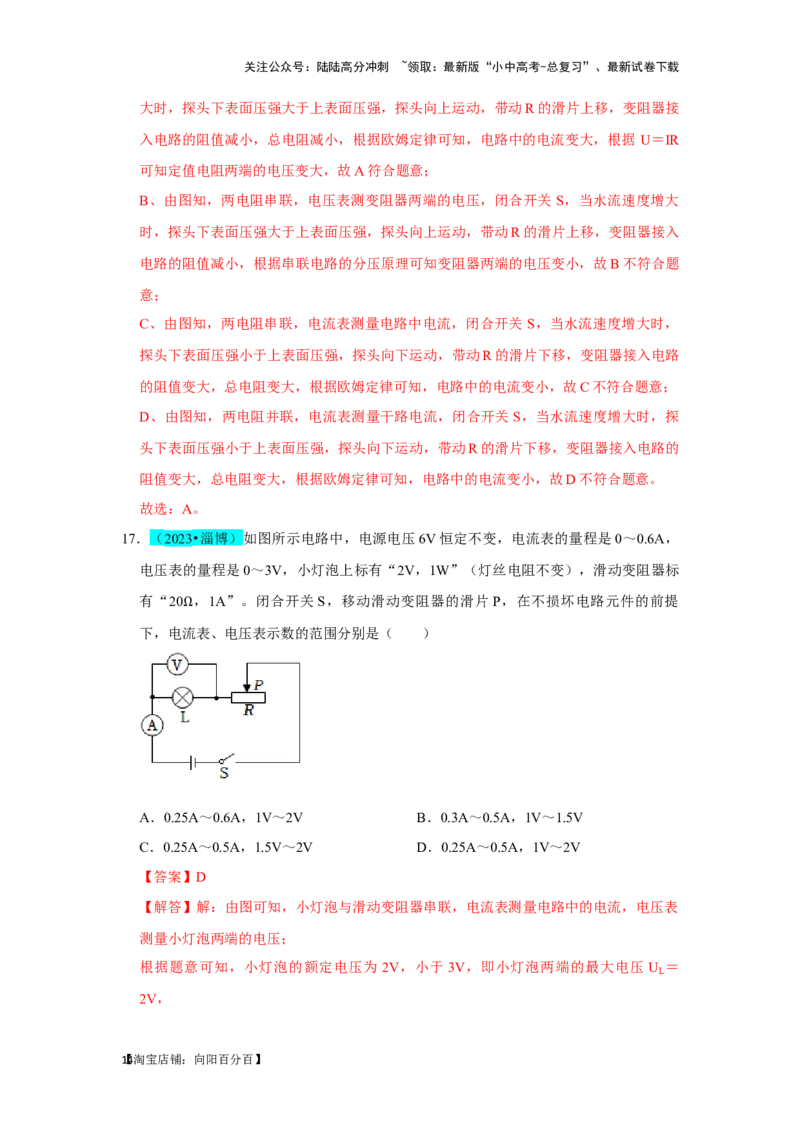

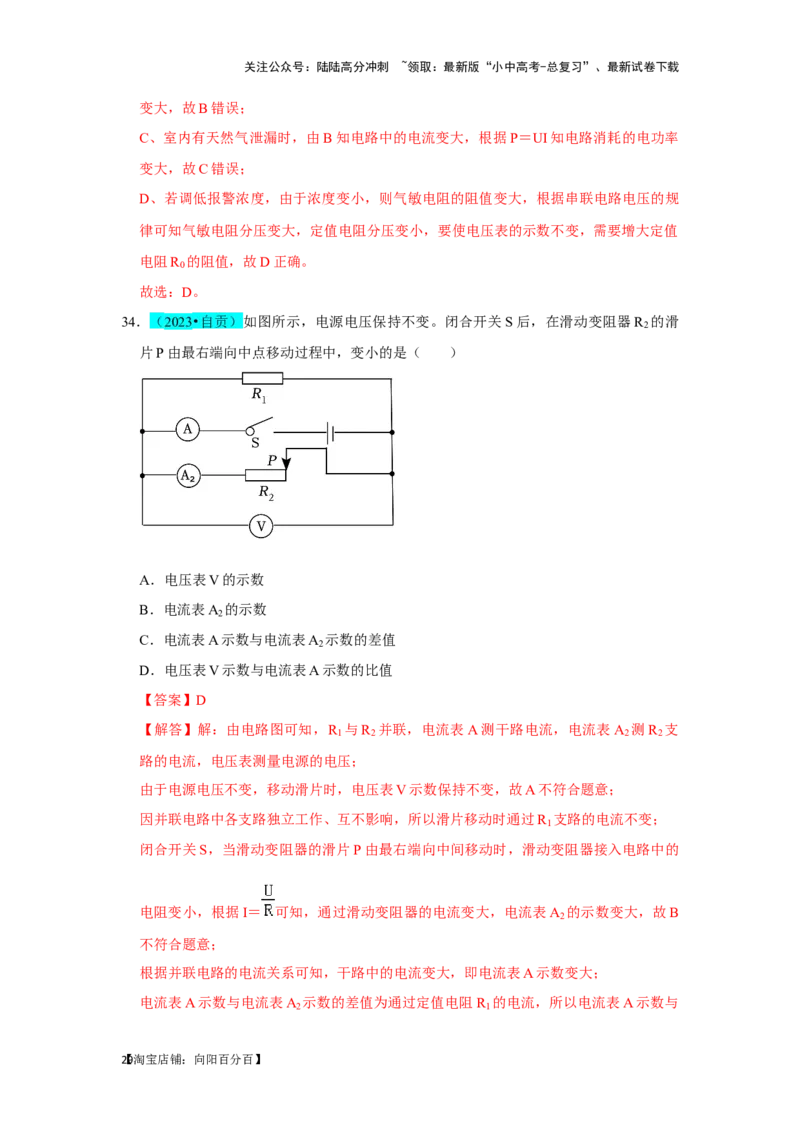

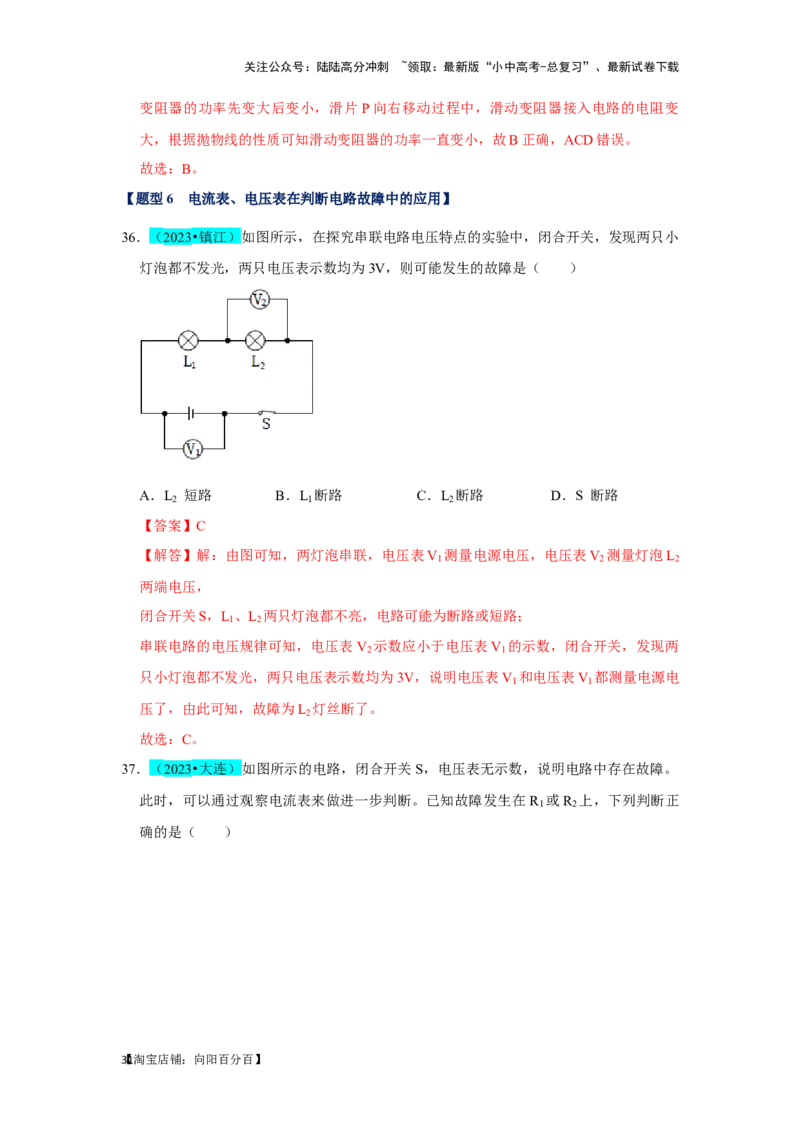

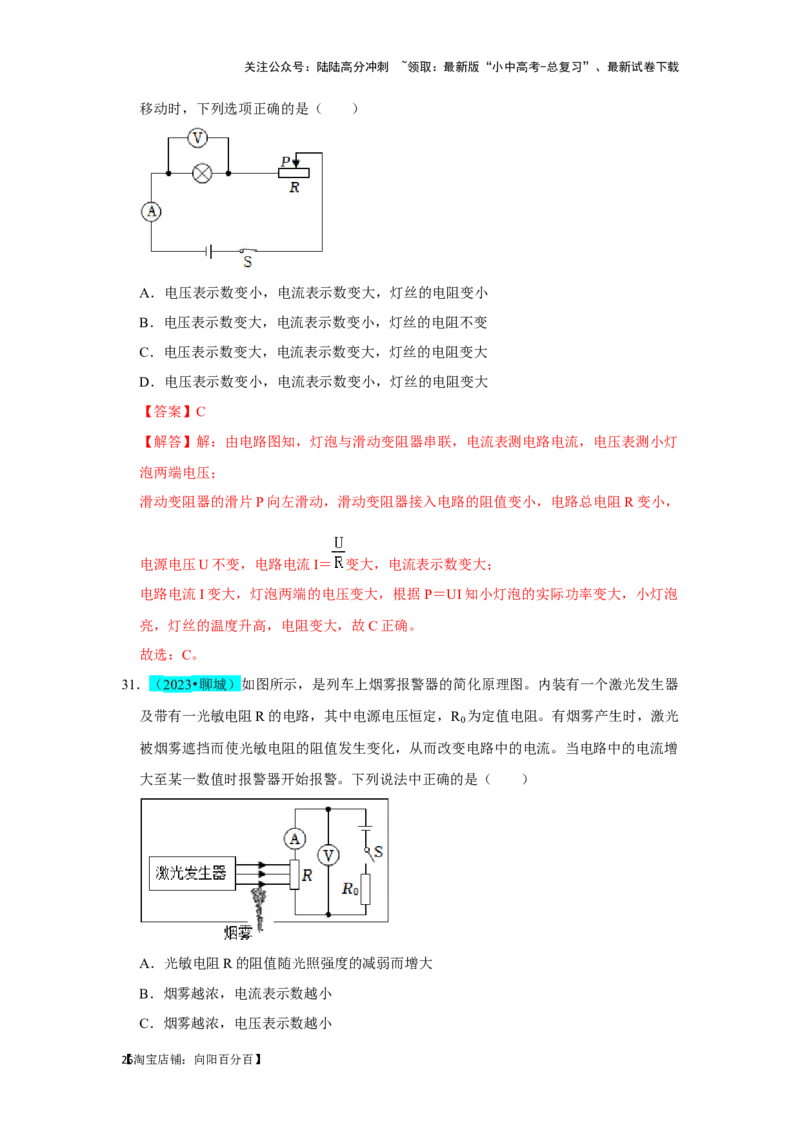

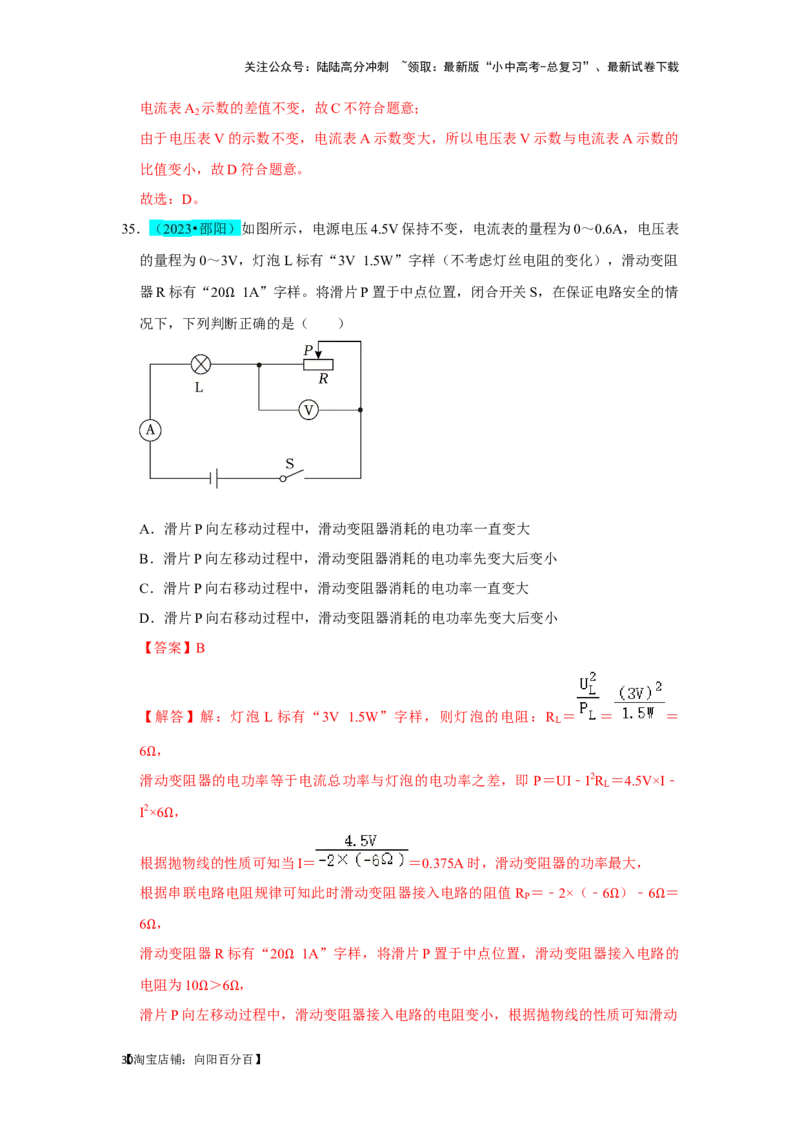

关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 2023年中考物理真题《压轴挑战》分类汇编（解析版） 挑战01单选题（电学综合39题） 【题型1 电流和电路】..............................................................................................................................................1 【题型2 串、并联电路的设计与应用】..................................................................................................................4 【题型3 探究电流与电压、电阻的关系】..............................................................................................................6 【题型4 欧姆定律的应用】......................................................................................................................................9 【题型5 电路的动态分析】....................................................................................................................................20 【题型6 电流表、电压表在判断电路故障中的应用】.......................................................................................30 【题型7 电路图设计】............................................................................................................................................32 【题型1 电流和电路】 1．（2023•常州）“金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不 能用手直接拿取，正确拿取的方法是：手持羽毛轻轻扫过纸垫，如图甲所示；再将羽毛 靠近工作台上方的金箔，羽毛即可将金箔吸住，如图乙所示。羽毛扫过纸垫的结果和吸 住金箔的原因，分别是（ ） A．摩擦使得羽毛和纸垫带异种电荷；异种电荷相互吸引 B．摩擦使得羽毛和纸垫带异种电荷；带电物体吸引轻小物体 C．摩擦使得羽毛和纸垫带同种电荷；异种电荷相互吸引 【1 淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 D．摩擦使得羽毛和纸垫带同种电荷；带电物体吸引轻小物体 【答案】B 【解答】解：手持羽毛轻轻扫过纸垫，羽毛与纸垫摩擦，根据摩擦起电的原因可知，羽 毛和纸垫带上了异种电荷；羽毛带了电，靠近金箔，由于带电体会吸引轻小物体，故羽 毛即可将金箔吸住，故B正确，ACD错误。 故选B。 2．（2023•长春）下列现象中，属于静电现象的是（ ） A．磁铁吸引铁钉 B．用吸管“吸”饮料 C．地球吸引苹果 D．摩擦过的气球吸引头发 【答案】D 【解答】解：A、磁铁吸引铁钉，这是磁铁的磁性，故A不符合题意； B、用吸管吸饮料时，吸管内的压强小于外界大气压，饮料在大气压的作用下进入吸 管，利用了大气压的作用，故B不符合题意； C、地球吸引苹果是地球的引力，故C不符合题意； D、摩擦过的气球吸引头发，是因为带电体能吸引轻小物体，这是气球和头发摩擦产生 的静电现象，故D符合题意。 故选：D。 3．（2023•菏泽）下列应用中，属于防止静电带来危害的是（ ） A．静电喷涂 B．静电除尘 C．静电复印 D．避雷针 【答案】D 【解答】解：A．静电喷涂，喷枪喷出的油漆微粒带正电，因相互排斥而散开，形成雾 状，被喷涂的物体带负电，对雾状油漆产生引力，把油漆吸到表面，属于静电应用，故 A不符合题意； B．静电除尘时除尘器中的空气被电离，烟雾颗粒吸附电子而带负电，颗粒向电源正极 运动，属于静电应用，故B不符合题意； C．静电复印是利用异种电荷相互吸引而使碳粉吸附在纸上，属于静电应用，故 C不符 合题意； D．避雷针是为了把产生的静电导走，属于静电危害的防止，故D符合题意。 故选：D。 【2 淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 4．（2023•武汉）小红同学用气球（由橡胶制成）与自己的头发摩擦几下，松手后，气 球“粘”在头发上，其原因是（ ） A．气球上的负电荷转移到头发上 B．头发上的正电荷转移到气球上 C．气球和头发带同种电荷而相互排斥 D．气球和头发带异种电荷而相互吸引 【答案】D 【解答】解：因摩擦的方法使物体带电叫摩擦起电，用气球（由橡胶制成）与自己的头 发摩擦几下，气球和头发带异种电荷，而异种电荷相互吸引，气球“粘”在头发上，故 ABC不符合题意，D符合题意。 故选D。 5．（2023•鄂州）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表 A 的示数为0.3A。下列说法正确的是（ ） 1 A．L 与L 串联 1 2 B．开关S只控制L 1 C．L 、L 的电流分别是0.3A、0.2A 1 2 D．L 、L 的电流分别是0.5A、0.3A 1 2 【答案】C 【解答】解：由电路图可知，两灯泡并联，开关S控制干路，电流表A测干路的电流， 电流表A 测灯L 的电流，故通过灯泡L 的电流是0.3A； 1 1 1 因为并联电路中干路电流等于各支路电流之和，所以流过灯泡 L 的电流：I ＝I﹣I ＝ 2 2 1 0.5A﹣0.3A＝0.2A，故C正确。 故选：C。 【题型2 串、并联电路的设计与应用】 【3 淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 6．（2023•扬州）物流仓库值班室，当前门来人时灯亮，后门来人时电铃响。下列电路设 计符合要求的是（ ） A． B． C． D． 【答案】D 【解答】解： 由题知，前门来人按下开关时灯亮，后门来人按下开关时，门铃响，说明两用电器互不 影响、能独立工作，即电灯和电铃应并联，且前门开关控制电灯、后门开关控制电铃， 由电路图可知，只有D符合题意。 故选：D。 7．（2023•西藏）请你设计一个电路，要求闭合开关时，小灯泡发光。下列选项符合要求 的是（ ） 【4 淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A． B． C． D． 【答案】C 【解答】解：AB、要求闭合开关时，小灯泡发光，则需要电源和开关，AB错误； C、由C图可知闭合开关时，小灯泡与电源相连接，灯泡发光，C正确； D、由D图可知闭合开关时，小灯泡被短路，不能发光，D错误； 故选：C。 8．（2023•呼和浩特）多控开关常用于家庭电路和商场楼宇中，以实现多个开关对同一用 电器的独立控制。装修房子的小沈，在设计楼梯照明电路时，希望通过楼上楼下两个开 关，随时独立操控灯泡亮灭，如图电路图正确的是（ ） A． B． C． D． 【答案】D 【解答】解：A、由图可知，开关S 、S 组成串联电路，根据串联电路的特点，开关 1 2 S 、S 必须同时闭合灯泡才能发光，独立操控灯泡不亮，故A错误； 1 2 B、由图可知，开关S 、S 并联后再与灯泡串联，开关S 、S 只要闭合一个，灯泡就发 1 2 1 2 光，另一开关断开、闭合都不影响灯泡的亮灭，故B错误； C、由图可知，开关S 和灯泡并联后，S 再与灯泡、定值电阻R组成串联电路，当开关 1 2 S 、S 同时闭合时，灯泡短路或只闭合S 电路断路，灯泡不发光，只闭合S 的灯泡发 1 2 1 2 光，开关彼此影响灯泡的亮灭，故C错误； 【5 淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 D、由图可知，开关S 、S 之间由并排两根导线，两开关只有两种情况，要么闭合时在 1 2 同一导线上，要么闭合时不在同一导线上，若闭合时在同一导线上，灯泡发光，否则不 发光，所以随时独立控制灯泡亮灭，故D正确。 故选：D。 【题型3 探究电流与电压、电阻的关系】 9．（2023•苏州）用如图电路探究电流与电阻的关系，所用器材：电源（6V），定值电阻 R （5 、10 、15 、20 各1个），规格为“15 1A”的滑动变阻器R ，如表为实验 1 2 数据记Ω录表。Ω关于Ω该实验Ω，下列说法正确的是（ Ω ） 序号 电阻R / 电流I/A 1 1 5 Ω 0.6 2 10 0.3 3 15 0.2 4 20 未测 A．实验过程中控制电压表示数为2V B．将电阻R 由5 更换为10 时，应向左适当移动滑动变阻器滑片 1 C．前3次实验中，Ω滑动变阻器Ω的功率在第1次实验中最小 D．若使用现有器材完成第4次实验，需要改变电路 【答案】D 【解答】解：A、由表中数据可知，实验过程中控制电压表示数为U ＝IR＝0.6A×5 ＝ V 0.3A×10 ＝0.2A×15 ＝3V，故A错误； Ω B、实验Ω中，当把5Ω 的电阻换成10 的电阻后，根据分压原理，电阻两端的电压变 大，研究电流与电阻Ω关系时要控制电压Ω不变，根据串联电路电压的规律，要增大滑动变 阻器两端的电压，由分压原理，要增大滑动变阻器电阻阻值，所以应向右适当移动滑动 变阻器滑片，故B错误； C、研究电流与电阻的关系时，需控制定值电阻两端的电压不变，因电源电压不变，根 【6 淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 据串联电路电压规律可知，滑动变阻器两端电压也不变；前3次实验中，第3次电流最 小，由P＝UI可知，滑动变阻器的功率在第3次实验中最小，故C错误； D、实验中使用的定值电阻阻值最大为20 ，定值电阻两端的电压始终保持U ＝3V，根 V 据串联电路电压的规律，滑动变阻器分得Ω的电压：U滑 ＝U﹣U V ＝6V﹣3V＝3V，滑动变 阻器分得的电压为电压表示数的 ＝1倍，根据分压原理，当接入20 电阻时，滑动 变阻器连入电路中的电阻为：R滑 ＝1×20 ＝20 ，而本实验中提供的滑Ω动变阻器规格 为“15 1A”，无法满足实验需求，所以Ω需要改Ω变电路，故D正确。 故选：ΩD。 10．（2023•哈尔滨）如图所示，探究“电流跟电压的关系”实验中，下列说法不正确的是 （ ） A．探究电流跟电压的关系时，需要控制导体的电阻一定 B．滑动变阻器可以起到改变定值电阻两端电压的作用 C．实验的结论是：电流跟电压成反比 D．多次实验是为了得到电流跟电压之间的定量关系 【答案】C 【解答】解：A、探究电流跟电压的关系时，由控制变量法可知，需要控制导体的电阻 一定，故A正确； B、滑动变阻器可以改变接入电路中的电阻，使得电路中电流发生改变，从而起到改变 定值电阻两端电压的作用，故B正确； C、由欧姆定律可知，在电阻不变时，通过导体的电流跟导体两端的电压成正比，故C 错误； D、多次实验得到多组实验数据，从而可以得到电流跟电压之间的定量关系，故D正 确。 故选：C。 11．（2023•扬州）如图所示，在“探究电流与电阻的关系”时，电源电压恒为 4.5V，R 1 【7 淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 可选用5 、10 、20 的电阻，滑动变阻器R 规格为“25 0.5A”，电压表（量程为 2 0V～3V）Ω，电流Ω表（Ω量程为0～0.6A）。下列说法正确的是Ω（ ） A．将R 由10 换成20 ，不需要调节滑动变阻器 1 B．调节滑动变Ω阻器的过Ω程中，应观察电流表的示数 C．实验中可保持R 两端电压为3V 1 D．将R 由10 换成20 ，正确操作后滑动变阻器的功率将变小 1 【答案】D Ω Ω 【解答】解：AB、根据串联电路的分压原理可知，将定值电阻由10 改接成20 的电 阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电Ω 压不变，根Ω据串 联电路电压的规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电 压，由串联分压的分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向 左端移动，观察电压表，使电压表的示数不变，故AB错误； C、因为串联电路电流相等，所以I＝ ＝ ，当定值电阻最大为20 时且滑动变 Ω 阻器的电阻最大时定值电阻两端的电压最小，最小为： ＝ ，解得U ＝ V 2V； 由于滑动变阻器的规格为“20 0.5A”，电流表的量程为0～0.6A，所以电路的最大电 流为0.5A，由欧姆定律，因此Ω定值电阻两端允许的最大电压：U最大 ＝I最大R 1 ＝0.5A×5 ＝2.5V； Ω 故定值电阻两端的电压范围为2V～2.5V，故C错误； D、由串联电路的电压特点可知，滑动变阻器两端的电压：U滑 ＝U﹣U V ， 当接入10 的电阻时，电路中的电流：I ＝ ＝ ，滑动变阻器的电功率：P ＝U 1 1 Ω 【8 淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 滑I 1 ＝（U﹣U V ）× ， 当接入20 的电阻时，电路中的电流：I ＝ ＝ ，滑动变阻器的电功率：P ＝U 2 2 Ω 滑I 2 ＝（U﹣U V ）× ， 将R 由10 换成20 ，正确操作是保持U 不变，则 ＝ ＝ ，即 1 V Ω Ω P ＝ P ，因此将R 由10 换成20 ，正确操作后滑动变阻器的功率将变小，故D正 2 1 1 确。 Ω Ω 故选：D。 【题型4 欧姆定律的应用】 12．（2023•天津）定值电阻R的U﹣I关系图象如图所示，当该电阻两端电压为3V时， 通过它的电流为（ ） A．1A B．2A C．3A D．4A 【答案】A 【解答】解：由图可知通过该电阻的电流为2A时，电阻两端的电压为6V， 根据欧姆定律可得电阻的阻值R＝ ＝ ＝3 ， Ω 当该电阻两端电压为3V时，通过它的电流为I′＝ ＝ ＝1A。 故选：A。 【9 淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 13．（2023•济宁）小明家的屋顶上有一个水池，如图是他设计的一种自动测量水池内水位 高低的装置，R′是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端。从水位 表（用电流表改装）指针的刻度，就可知道水池内水位的高低。下列对装置的设计方案 提出的建议，可行的是（ ） A．用电压表改装水位表，并与R′并联 B．用塑料材料制作杠杆AB C．用软绳连接杠杆A端与浮标 D．用导线代替电阻R′接通电路 【答案】A 【解答】解： A、由图知，R与R'串联，当水池内水位的高低变化时，滑动变阻器连入的电阻大小发 生变化，从而导致电路中的电流变化，根据欧姆定律可知R′两端电压也随之变化，则 用电压表改装水位表，并与R′并联可行，故A正确； B、图中的AOB是一根在力的作用下能绕O点转动的硬棒，电路通过水箱上的OB杆连 通，所以AB需用导体制成，而塑料属于绝缘体，故B错误； C、由题意，A端应能随浮标而上升或下降，如果AB与浮标的连接是软绳，那么在浮 标上升时，A端就不会随之上升，故C错误； D、由图可知，电路中滑动变阻器R与R′串联，如果电路中用导线代替R ，当滑动变 1 阻器的滑片滑到下端时，出现短路，电路中电流过大，可能会烧毁电流表或其它元件， 所以不能用导线代替电阻R′接通电路，故D错误。 故选：A。 14．（2023•大连）下列各电路中，电源电压不变。先闭合开关S，再闭合开关S ，电流表 1 示数不变的是（ ） 【10淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A． B． C． D． 【答案】C 【解答】解： A.当S闭合时，电阻R 和电阻R 串联，根据欧姆定律，此时电流表示数I＝ ； 1 2 再闭合S 后，R 被短路，只有R 接入电路，此时电流表示数I＝ ，S 断开前后电流 1 2 1 1 表示数不等，发生了变化，故A错误。 B.当S闭合时，电阻R 和电阻R 并联，由于S 断开，电阻R 支路断路，电流表测通过 1 2 1 1 R 的电流，电流表示数为0；再闭合S 后，电阻R 支路连通，此时电流表示数I＝ 1 1 1 ，S 断开前后电流表示数不等，发生了变化，故B错误。 1 C.当S闭合时，电阻R 和电阻R 并联，电流表测通过R 的电流，由于S 断开，电阻R 1 2 2 1 1 支路断路，此时电流表示数I＝ ；再闭合S 后，电阻R 支路连通，并联电路各支路 1 1 电压相等且等于电源电压，故R 两端电压为U，此时电流表示数I＝ ，S 断开前后 2 1 电流表示数不变，故C正确。 【11淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 D.当S闭合时，电阻R 和电阻R 并联，电流表测干路电流，由于S 断开，电阻R 支路 1 2 1 1 断路，此时电流表示数I＝ ；再闭合S 后，电阻R 支路连通，电流表示数I等于两 1 1 支路电流之和，故电流表示数I＝I +I ＝ + ，S 断开前后电流表示数不等，故D错 1 2 1 误。 故选：C。 15．（2023•临沂）如图所示电路的电源电压为1.5V，电阻R 的阻值为2 ，闭合开关后， 1 电流表的示数为0.3A，则（ ） Ω A．通过R 的电流大于0.3A 1 B．电阻R 和R 是并联的 1 2 C．电压表的示数为0.9V D．电阻R 的阻值为3 2 【答案】D Ω 【解答】解：闭合开关，两电阻串联接入电路，电流表测通过电路的电流，电压表测R 1 两端的电压， 串联电路各处电流相等，电流表的示数为0.3A，所以通过两电阻的电流都为0.3A，故 AB错误； R 两端的电压：U ＝IR ＝0.3A×2 ＝0.6V，即电压表的示数为0.6V，故C错误； 1 1 1 因串联电路总电压等于各部分电压Ω之和，则R 2 两端的电压U 2 ＝U﹣U 1 ＝1.5V﹣0.6V＝ 0.9V， 【12淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 根据欧姆定律可得定值电阻R 的阻值为：R ＝ ＝ ＝3 ，故D正确。 2 2 Ω 故选：D。 16．（2023•广安）某科技兴趣小组为检测水流速度变化的情况，设计了检测水流速度变化 的模拟电路。已知电源电压保持不变，R 是定值电阻，机翼状的探头始终浸没在水中， 0 通过连杆带动滑动变阻器的滑片上下移动（注：水流速度越大，探头上下表面的压力差 越大）。下列能实现水流速度越大，电表示数越大的电路图是（ ） A． B． C． D． 【答案】A 【解答】解： A、由图知，两电阻串联，电压表测定值电阻两端的电压，闭合开关 S，当水流速度增 【13淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 大时，探头下表面压强大于上表面压强，探头向上运动，带动R的滑片上移，变阻器接 入电路的阻值减小，总电阻减小，根据欧姆定律可知，电路中的电流变大，根据 U＝IR 可知定值电阻两端的电压变大，故A符合题意； B、由图知，两电阻串联，电压表测变阻器两端的电压，闭合开关 S，当水流速度增大 时，探头下表面压强大于上表面压强，探头向上运动，带动R的滑片上移，变阻器接入 电路的阻值减小，根据串联电路的分压原理可知变阻器两端的电压变小，故B不符合题 意； C、由图知，两电阻串联，电流表测量电路中电流，闭合开关 S，当水流速度增大时， 探头下表面压强小于上表面压强，探头向下运动，带动R的滑片下移，变阻器接入电路 的阻值变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，故C不符合题意； D、由图知，两电阻并联，电流表测量干路电流，闭合开关S，当水流速度增大时，探 头下表面压强小于上表面压强，探头向下运动，带动R的滑片下移，变阻器接入电路的 阻值变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，故D不符合题意。 故选：A。 17．（2023•淄博）如图所示电路中，电源电压6V恒定不变，电流表的量程是0～0.6A， 电压表的量程是0～3V，小灯泡上标有“2V，1W”（灯丝电阻不变），滑动变阻器标 有“20 ，1A”。闭合开关S，移动滑动变阻器的滑片P，在不损坏电路元件的前提 下，电流Ω表、电压表示数的范围分别是（ ） A．0.25A～0.6A，1V～2V B．0.3A～0.5A，1V～1.5V C．0.25A～0.5A，1.5V～2V D．0.25A～0.5A，1V～2V 【答案】D 【解答】解：由图可知，小灯泡与滑动变阻器串联，电流表测量电路中的电流，电压表 测量小灯泡两端的电压； 根据题意可知，小灯泡的额定电压为 2V，小于3V，即小灯泡两端的最大电压 U ＝ L 2V， 【14淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 由P＝UI可知，小灯泡允许通过的最大电流：I ＝ ＝ ＝0.5A， L 电流表量程为0～0.6A，所以电路中允许通过的最大电流I大 ＝I L ＝0.5A； 由I＝ 可知，小灯泡的电阻：R ＝ ＝ ＝4 ， L 当滑动变阻器接入电路的阻值最大，即 R滑 ＝20 ，Ω根据欧姆定律可知，此时电路中的 电流最小， Ω 根据串联电路的电阻特点可知，此时电路中的总电阻：R＝R滑+R L ＝20 +4 ＝24 ， Ω Ω Ω 电路中的最小电流：I小 ＝ ＝ ＝0.25A， 由I＝ 可知，小灯泡两端的最小电压：U L小 ＝I小R L ＝0.25A×4 ＝1V， 所以电流表的示数变化范围为0.25A～0.5A，电压表的示数变化Ω范围为1V～2V。 故选：D。 18．（2023•鄂州）如图甲所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片从最 右端移至灯正常发光的位置，此过程中电流表示数与两个电压表示数的关系图象如图乙 所示。下列说法正确的是（ ） A．曲线a是电流表示数与电压表V 示数的关系图象 2 B．电源电压为11V C．灯的额定电流为0.2A D．滑动变阻器的最大阻值是15 【答案】B Ω 【解答】解：由电路图可知，闭合开关S，灯泡与滑动变阻器串联，电压表V 测灯泡两 1 端的电压，电压表V 测滑动变阻器两端的电压，电流表测电路中的电流。 2 ABD、当滑片位于最右端时，变阻器接入电路中的电阻最大，电路中的电流最小， 【15淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 由串联电路的分压原理可知，滑动变阻器两端的电压最大即电压表V 的示数最大，灯 2 泡两端的电压最小即电压表V 的示数最小，则图象a表示电流表与电压表V 示数变化 1 1 关系图象，图象b表示电流表与电压表V 示数变化关系图象，故A错误； 2 由图乙可知，电路中的最小电流I小 ＝0.2A，灯泡两端的电压U L ＝2V，滑动变阻器两端 的电压U滑 ＝9V， 因串联电路中总电压等于各分电压之和， 所以，电源的电压：U＝U L +U滑 ＝2V+9V＝11V，故B正确； 由I＝ 可得滑动变阻器的最大阻值： R滑 ＝ ＝ ＝45 ，故D错误； C．灯正常发光时电路中Ω的电流最大，滑动变阻器两端的电压最小，由图乙可知，此时 电路中的电流I大 ＝0.6A，即小灯泡的额定电流为0.6A，故C错误。 故选：B。 19．（2023•郴州）如图所示，电阻R 、R 为定值电阻，电源电压保持不变。当开关S 闭 1 2 1 合，S 接a端时，电流表示数为I；当开关S 闭合，S 接b端时，电流表示数为2I，则 2 1 2 未知电阻R 的阻值是（ ） x A．R +R B． C．2R ﹣R D．R ﹣2R 1 2 1 2 1 2 【答案】D 【解答】解：当开关S 闭合，S 接a端时，R 和待测电阻串联接入电路，电流表测通过 1 2 1 电路的电流，电流表示数为I， 根据串联电路电阻规律结合欧姆定律可得电源电压U＝I（R +R ）﹣﹣﹣﹣﹣﹣①； 1 x 当开关S 闭合，S 接b端时，R 和待测电阻串联接入电路，电流表测通过电路的电流， 1 2 2 电流表示数为2I， 根据串联电路电阻规律结合欧姆定律可得电源电压U＝2I（R +R ）﹣﹣﹣﹣﹣﹣②； 2 x 【16淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 ①②联立可得R ＝R ﹣2R 。 x 1 2 故选：D。 20．（2023•重庆）将一个定值电阻接入图甲所示电路的虚线框处，并将一个电压表（图中 未画出）并联在某段电路两端，闭合开关，移动滑片 P，多次记录两电表示数；断开开 关，只将定值电阻更换为小灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所 示 的 I﹣ U 图 象 。 下 列 分 析 正 确 的 是 （ ） A．电源电压为3.5V B．图象b是用接入定值电阻时记录的数据绘制得到的 C．定值电阻和灯泡两端的电压各为3.5V时，灯泡的电阻较大 D．接入小灯泡后，将滑片P向右移动时，电压表的示数将变大 【答案】C 【解答】解：闭合开关，定值电阻（或灯泡）和滑动变阻器串联接入电路，根据 U＝IR 可知定值电阻（或灯泡）两端的电压随电流的增大而增大，串联电路总电压等于各部分 电压之和，则滑动变阻器两端的电压随电流的增大而减小，由乙图可知电压表与滑动变 阻器并联接入电路，电压表测滑动变阻器两端的电压， 定值电阻的阻值不变，灯泡的电阻是变化的，所以a是接入定值电阻时记录的数据绘制 得到的，b是接入灯泡时记录的数据绘制得到的，故B错误； 当滑动变阻器两端的电压为0.5V时，通过电路的电流为0.7A，当滑动变阻器两端的电 压为3.5V时，通过电路的电流为0.1A， 【17淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 串联电路总电压等于各部分电压之和，根据欧姆定律可得电源电压U＝IR定+U V ， 代入数据可得0.7A×R定+0.5V＝0.1A×R定+3.5V， 解方程可得R定 ＝5 ， 则电源电压U＝IR定Ω+U V ＝0.7A×5 +0.5V＝4V，故A错误； 定值电阻和灯泡两端的电压各为3Ω.5V时，根据串联电路电压规律可知滑动变阻器两端 的电压为4V﹣3.5V＝0.5V，由乙图可知此时通过定值电阻的电流大于通过灯泡的电 流，根据R＝ 可知灯泡的电阻较大，故C正确； 接入小灯泡后，将滑片P向右移动时，滑动变阻器接入电路的电阻变小，根据串联分压 原理可知电压表的示数将变小，故D错误。 故选：C。 21．（2023•陕西）在如图﹣1的电路中，电源电压保持不变，R 为定值电阻，R 为滑动变 1 2 阻器，L是标有“6V 3.6W”字样的小灯泡。电流表量程为“0～3A”，电压表量程 为“0～15V”。当开关S和S 闭合，S 断开时，将滑动变阻器的滑片P从最右端移到 1 2 最左端，记录电压表和电流表示数并描绘图像；保持开关S闭合，断开开关S ，将滑动 1 变阻器的滑片P移到最右端，再闭合开关S ，移动滑动变阻器的滑片P，直到小灯泡正 2 常发光，记录电压表和电流表示数并描绘图像。图﹣2是两次电路中电压表和电流表示 数变化关系的图像。在保证电路安全的情况下，下列分析不正确的是（ ） A．当开关S和S 闭合，S 断开时，电压表和电流表示数变化关系为图像① 1 2 B．定值电阻R 的阻值为10 1 C．电源电压为9V Ω D．当开关S和S 闭合，S 断开时，滑动变阻器R 的阻值变化范围为2.5～20 2 1 2 【答案】D Ω 【解答】解：（1）当开关S和S 闭合，S 断开时，R 、R 串联接入电路，电压表测滑 1 2 1 2 【18淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 动变阻器两端的电压， 串联电路总电压等于各部分电压之和，则滑动变阻器两端的电压：U ＝U﹣U ＝U﹣ 2 1 IR ，该函数是一次函数，分析函数关系可知电压表和电流表示数变化关系为图像①， 1 故A正确； 串联电路总电阻等于各部分电阻之和，根据欧姆定律可知滑动变阻器接入电路的电阻为 0时，通过电路的电流最大，由图可知通过电路的最大电流为0.9A，根据欧姆定律可得 电源电压U＝I R ＝0.9A×R ﹣﹣﹣﹣﹣﹣①， 1 1 1 当通过电路的电流为0.3A时，电压表的示数为6V，根据串联电路电压规律结合欧姆定 律可得电源电压U＝U +I R ＝6V+0.3A×R ﹣﹣﹣﹣﹣﹣②， 2 2 1 1 ①②联立可得R ＝10 ，U＝9V，故B、C正确； 1 Ω 滑动变阻器的最大阻值：R ＝ ＝ ＝20 ， 2 （2）保持开关S闭合，断开开关S ，将滑动变Ω阻器的滑片P移到最右端，再闭合开关 1 S ，滑动变阻器和灯泡串联接入电路，电压表测滑动变阻器两端的电压，灯泡的电阻是 2 变化的，所以电压表和电流表示数变化关系为图像②， 由图可知小灯泡正常发光时通过电路的电流为0.6A，滑动变阻器两端的电压为3V， 根据欧姆定律可得滑动变阻器接入电路的阻值：R ′＝ ＝ ＝5 ， 2 所以当开关S和S 闭合，S 断开时，滑动变阻器R 的阻值变化范围为5～Ω20 ，故D错 2 1 2 误。 Ω 故选：D。 22．（2023•凉山州）如图所示，甲图是灯泡L和定值电阻R的I﹣U图像，将L和R先后 以乙、丙图两种方式连在同一电源上，若乙图中 U ：U ＝a，丙图中I ：I ＝b，则下列 1 2 1 2 选项中不正确的是（ ） 【19淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A．a＞1 B．b＜1 C．a＞b D．ab＝1 【答案】D 【解答】解：（1）图乙中，灯泡与电阻串联，串联电路各处电流相等，由欧姆定律可 知当电流相同时，U 1 ：U 2 ＝R L乙 ：R＝a， 图丙中，灯泡与电阻并联，并联电路各支路两端电压相等，由欧姆定律可知当电压相同 时，I 1 ：I 2 ＝R：R L丙 ＝b， 由图象甲可知，灯泡电阻随电压增大而增大，而乙图中灯泡两端电压比丙图中小，所以 R L乙 ＜R L丙 ，则a＜ ，即ab＜1，故D错误； （2）由图象甲可知，在电流相同时，灯泡的电压较大，即U ＞U ，则U ：U ＝a＞1， 1 2 1 2 由前面的解答可知1＜a＜ ，则可得b＜1，比较可知a＞b，故ABC正确。 故选：D。 【题型5 电路的动态分析】 23．（2023•荆州）如图所示，电源电压保持不变，开关S闭合后，滑动变阻器滑片P从中 点向右端移动时，下列说法正确的是（ ） A．电压表V的示数变大，电流表A 示数变小 1 【20淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 B．电压表V的示数不变，电流表A 示数变大 2 C．电压表V的示数与电流表A 的示数之比不变 1 D．电流表A 的示数与电流表A 的示数之差不变 2 1 【答案】D 【解答】解： 由电路图可知，R 与R 并联，电压表测电源电压，电流表A 测干路电流，电流表A 测 1 2 2 1 R 支路的电流； 2 因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，因并联电路中各支路 独立工作、互不影响，所以，滑片移动时，通过R 的电流不变，并联电路干路电流等 1 于各支路电流之和，所以电流表A 的示数与电流表A 的示数之差不变，故D正确； 2 1 当滑动变阻器R 的滑片P由中点向右端移动时，变阻器R 接入电路中的电阻变大，由 2 2 欧姆定律可知，通过R 的电流变小，即电流表A 示数变小，由并联电路的电流特点可 2 1 知，干路电流变小，即电流表A 示数变小，故AB错误； 2 由电路图和欧姆定律可知电压表V示数与电流表A 示数的比值等于变阻器R 接入电路 1 2 的阻值，且R 接入电路的阻值变大，所以该比值变大，故C错误。 2 故选：D。 24．（2023•辽宁）如图所示的电路，闭合开关，将滑动变阻器的滑片从中点向左滑动。下 列说法正确的是（ ） A．电流表A 的示数变大 1 B．电压表V的示数变大 C．电流表A 与电流表A 示数的差不变 1 2 D．电压表V与电流表A 示数的比值变小 2 【答案】C 【解答】解：由电路图可知，两电阻并联，电压表V测电源的电压，电流表A 测干路 1 电流，电流表A 测滑动变阻器支路的电流； 2 电源的电压保持不变，移动滑片时，电压表V的示数不变，故B错误； 【21淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 并联电路中各支路独立工作、互不影响，移动滑片时，通过定值电阻的电流不变； 将滑动变阻器的滑片由中点向左移动过程中，接入电路中的电阻变大，根据 I＝ 可 知，该支路的电流变小，即电流表A 的示数变小； 2 并联电路中干路电流等于各支路电流之和，干路电流变小，即电流表A 的示数变小， 1 故A错误； 电流表A 与电流表A 示数的差等于通过定值电阻的电流，则电流表A 与电流表A 示 1 2 1 2 数的差值不变，故C正确； 电压表的示数不变，电流表A 的示数变小，电压表V与电流表A 示数的比值变大，故 2 2 D错误。 故选：C。 25．（2023•益阳）如图所示电路中，电源电压保持不变，R 和R 为定值电阻。先闭合开 1 2 关S ，再闭S 后，电流表和电压表的示数变化的情况是（ ） 1 2 A．电流表示数增大，电压表示数不变 B．电流表示数增大，电压表示数减小 C．电流表示数减小，电压表示数增大 D．电流表示数不变，电压表示数增大 【答案】A 【解答】解：先闭合开关S ，电路中只有电阻R 工作，电流表测量电路中的电流，电 1 2 压表测量电源电压； 再闭S 后，两电阻并联，电流表测量干路的电流，电压表仍测量电源电压，由于电源电 2 压不变，所以先闭合开关S ，再闭S 后，电压表示数不变； 1 2 由于并联电路各支路互不影响，所以通过R 的电流不变，并联电路干路电流等于各支 2 路电流的和，所以先闭合开关S ，再闭S 后，电流表示数变大，故A正确。 1 2 故选：A。 26．（2023•辽宁）如图所示电路，闭合开关，滑动变阻器的滑片由右向左最大范围内调节 的过程中，下列说法正确的是（ ） 【22淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A．电流表A 示数不变 1 B．电压表V示数变小 C．电流表A 示数与电流表A 示数之差变小 1 2 D．电压表V示数与电流表A 示数的乘积变大 1 【答案】D 【解答】解：由电路图可知，灯泡与滑动变阻器并联，电流表A 测干路电流，电流表 1 A 测灯泡支路的电流，电压表测电源的电压； 2 闭合开关S，当滑动变阻器的滑片从右端向左移动的过程中，由于电源电压不变，所以 电压表示数不变，故B错误； 滑片向左移动，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过滑动变阻器 的电流变大，由于电流表A 示数与电流表A 示数之差就是通过滑动变阻器的电流，所 1 2 以电流表A 示数与电流表A 示数之差变大，故C错误； 1 2 并联电路各支路互不影响，所以通过灯泡的电流不变，电流表A 示数不变； 2 根据并联电路的电流规律可知，干路中的电流变大，电流表A 示数变大，故A错误； 1 电压表示数不变，电流表A 示数变大，则电压表V示数与电流表A 示数的乘积变大， 1 1 故D正确。 故选：D。 27．（2023•内江）计算机鼠标内装有自动控制传感器，其工作原理电路如图所示。物体 M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P左右移动，通过电压表示 数变化可反映出物体M移动的距离。当物体M向右移动时（ ） 【23淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A．电流表示数不变，电压表示数变小 B．电流表示数变大，电压表示数变大 C．电压表示数和电流表示数的比值变大 D．电压表示数和电流表示数的比值不变 【答案】C 【解答】解：由题图可知，电流表串联接入电路中，电压表测量R左边部分电阻两端的 电压。 AB．当物体M向右移动时，电阻上的滑片右移，R接入电路的电阻不变，根据欧姆定 律可知，电路中的电流不变，电流表示数不变；P点左侧部分变长，左侧电阻变大，根 据U＝IR可知，左侧两端的电压变大，电压表示数变大，故AB不正确； CD．电压表示数变大，电流表示数不变，电压表示数和电流表示数比值变大，故 C正 确，D不正确。 故选：C。 28．（2023•娄底）如图所示是一种测定油箱内油量的装置。其中 R是滑动变阻器的电阻 片，滑动变阻器的滑片跟滑杆可以绕固定轴O转动，另一端固定着一个浮子。当油箱中 的油量减少时（ ） A．R接入电路中的电阻减小 B．电路的总功率增大 C．电流表示数减小 D．R 两端电压增大 0 【24淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 【答案】C 【解答】解：A、由图可知，油箱内油面下降时，滑动变阻器R接入电路中电阻变大， 故A错误； C、由图可知，该电路为R和R 的串联电路，油箱内油面下降时，总电阻变大，在电源 0 电压一定时，根据欧姆定律，电路电流变小，电流表示数减小，故C正确； B、电源电压一定时，电路电流变小，根据P＝UI知，电路的总功率减小，故B错误； D、由图可知，油箱内油面下降时，滑动变阻器R接入电路中电阻变大，根据串联分压 原理，滑动变阻器R两端的电压变大，电源电压一定时，R 两端电压减小，故D错 0 误。 故选：C。 29．（2023•牡丹江）如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P向左移 动，下列说法正确的是（ ） A．电流表示数变小 B．电压表示数变大 C．小灯泡变亮 D．滑动变阻器阻值变大 【答案】C 【解答】解： 由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，电压表并联在滑动变 阻器的两端； 当滑片左移时，滑动变阻器接入电路的阻值变小，总电阻变小，由 I＝ 可知，电路中 的电流变大，即电流表的示数变大，故AD错误； 灯泡的阻值不变，电路中的电流变大，由U＝IR可知，灯泡两端的电压变大，由P＝UI 可知，灯泡的实际电功率变大，灯变亮，故C正确； 由串联电路电压的规律知滑动变阻器两端的电压变小，电压表的示数变小，故B错误。 故选：C。 30．（2023•宁夏）如图是“测量小灯泡电阻”的实验电路图，当滑动变阻器的滑片P向左 【25淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 移动时，下列选项正确的是（ ） A．电压表示数变小，电流表示数变大，灯丝的电阻变小 B．电压表示数变大，电流表示数变小，灯丝的电阻不变 C．电压表示数变大，电流表示数变大，灯丝的电阻变大 D．电压表示数变小，电流表示数变小，灯丝的电阻变大 【答案】C 【解答】解：由电路图知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测小灯 泡两端电压； 滑动变阻器的滑片P向左滑动，滑动变阻器接入电路的阻值变小，电路总电阻R变小， 电源电压U不变，电路电流I＝ 变大，电流表示数变大； 电路电流I变大，灯泡两端的电压变大，根据P＝UI知小灯泡的实际功率变大，小灯泡 亮，灯丝的温度升高，电阻变大，故C正确。 故选：C。 31．（2023•聊城）如图所示，是列车上烟雾报警器的简化原理图。内装有一个激光发生器 及带有一光敏电阻R的电路，其中电源电压恒定，R 为定值电阻。有烟雾产生时，激光 0 被烟雾遮挡而使光敏电阻的阻值发生变化，从而改变电路中的电流。当电路中的电流增 大至某一数值时报警器开始报警。下列说法中正确的是（ ） A．光敏电阻R的阻值随光照强度的减弱而增大 B．烟雾越浓，电流表示数越小 C．烟雾越浓，电压表示数越小 【26淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 D．若要提高警报灵敏度，可以适当增大R 的阻值 0 【答案】C 【解答】解：如图所示定值电阻R 光敏电阻R串联，电流表测电路中的电流，电压表 0 测光敏电阻两端的电压； A、当有烟雾时报警，已知电路中的电流增大至某一数值时报警器开始报警，故有烟雾 时，光照减弱，电路中电流增大，当电路电阻减小时，电流增大，光敏电阻R的阻值随 光照强度的减弱而减小，故A错误； B、已知光敏电阻R的阻值随光照强度的减弱而减小，故烟雾越浓，光照强度越弱，电 阻越小，电路中的电流越大，故B错误； C、已知光敏电阻R的阻值随光照强度的减弱而减小，故烟雾越浓，光照强度越弱，电 阻越小，电路中的电流越大，根据欧姆定律I＝ ，定值电阻R 两端的电压增大，串联 0 电路电源电压等于各部分电压之和，故光敏电阻两端的电压减小，即电压表示数减小， 故C正确； D、要提高警报灵敏度，需减小电路中的电阻以增大电流，使报警器更快报警，增大 R 0 的阻值会增大电路电阻减小电流，不能提高警报灵敏度，故D错误。 故选：C。 32．（2023•鞍山）如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向 右缓慢移动，下列分析判断正确的是（ ） A．电流表A 和电流表A 示数均变小 1 2 B．电压表V与电流表A 的示数乘积变大 2 C．电流表A与电流表A 的示数之差保持不变 1 D．电压表V与电流表A 的示数之比保持不变 1 【答案】C 【解答】解：由电路图可知，闭合开关S，定值电阻R 与滑动变阻器R 并联，电压表 2 1 【27淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 V测电源两端的电压，电流表A测干路电流，电流表A 测R 支路的电流，电流表A 测 1 1 2 R 支路的电流。 2 由电源电压保持不变可知，滑片移动时电压表V的示数不变；因并联电路中各支路独立 工作、互不影响，所以，滑片移动时通过R 支路的电流不变，即电流表A 的示数不 2 2 变，电压表V与电流表A 的示数乘积不变，故B错误； 2 将滑动变阻器的滑片向右缓慢移动，变阻器接入电路中的电阻变大，由 I＝ 可知，通 过变阻器支路的电流变小，即电流表A 的示数变小，所以电压表V与电流表A 的示数 1 1 之比变大，故AD错误； 由于电流表A与电流表A 的示数之差就是通过定值电阻R 的电流，由于通过R 支路的 1 2 2 电流不变，所以电流表A与电流表A 的示数之差不变，故C正确。 1 故选：C。 33．（2023•金昌）学校科技小组设计了一个室内天然气泄漏检测仪，原理如图所示。其中 R是检测天然气的电阻（气敏电阻），天然气浓度增大时，R减小，R 为定值电阻，电 0 源电压不变，闭合开关S，下列判断正确的是（ ） A．显示仪一定是电流表 B．室内有天然气泄漏时，显示仪示数变小 C．室内有天然气泄漏时，电路消耗的电功率变小 D．若调低报警浓度，可将R 换成阻值大一点的电阻 0 【答案】D 【解答】解：A、由电路图可知，两电阻串联，显示仪与定值电阻R 并联，为电压表， 0 故A错误； B、室内有天然气泄漏时，天然气浓度增大，R减小，电路中的总电阻减小，由I＝ 可 知，电路中的电流变大，由U＝IR可知，定值电阻R 两端的电压变大，即显示仪示数 0 【28淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 变大，故B错误； C、室内有天然气泄漏时，由B知电路中的电流变大，根据P＝UI知电路消耗的电功率 变大，故C错误； D、若调低报警浓度，由于浓度变小，则气敏电阻的阻值变大，根据串联电路电压的规 律可知气敏电阻分压变大，定值电阻分压变小，要使电压表的示数不变，需要增大定值 电阻R 的阻值，故D正确。 0 故选：D。 34．（2023•自贡）如图所示，电源电压保持不变。闭合开关S后，在滑动变阻器R 的滑 2 片P由最右端向中点移动过程中，变小的是（ ） A．电压表V的示数 B．电流表A 的示数 2 C．电流表A示数与电流表A 示数的差值 2 D．电压表V示数与电流表A示数的比值 【答案】D 【解答】解：由电路图可知，R 与R 并联，电流表A测干路电流，电流表A 测R 支 1 2 2 2 路的电流，电压表测量电源的电压； 由于电源电压不变，移动滑片时，电压表V示数保持不变，故A不符合题意； 因并联电路中各支路独立工作、互不影响，所以滑片移动时通过R 支路的电流不变； 1 闭合开关S，当滑动变阻器的滑片P由最右端向中间移动时，滑动变阻器接入电路中的 电阻变小，根据I＝ 可知，通过滑动变阻器的电流变大，电流表A 的示数变大，故B 2 不符合题意； 根据并联电路的电流关系可知，干路中的电流变大，即电流表A示数变大； 电流表A示数与电流表A 示数的差值为通过定值电阻R 的电流，所以电流表A示数与 2 1 【29淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 电流表A 示数的差值不变，故C不符合题意； 2 由于电压表V的示数不变，电流表A示数变大，所以电压表V示数与电流表A示数的 比值变小，故D符合题意。 故选：D。 35．（2023•邵阳）如图所示，电源电压4.5V保持不变，电流表的量程为0～0.6A，电压表 的量程为0～3V，灯泡L标有“3V 1.5W”字样（不考虑灯丝电阻的变化），滑动变阻 器R标有“20 1A”字样。将滑片P置于中点位置，闭合开关S，在保证电路安全的情 况下，下列判断Ω正确的是（ ） A．滑片P向左移动过程中，滑动变阻器消耗的电功率一直变大 B．滑片P向左移动过程中，滑动变阻器消耗的电功率先变大后变小 C．滑片P向右移动过程中，滑动变阻器消耗的电功率一直变大 D．滑片P向右移动过程中，滑动变阻器消耗的电功率先变大后变小 【答案】B 【解答】解：灯泡 L标有“3V 1.5W”字样，则灯泡的电阻：R ＝ ＝ ＝ L 6 ， 滑Ω动变阻器的电功率等于电流总功率与灯泡的电功率之差，即 P＝UI﹣I2R L ＝4.5V×I﹣ I2×6 ， Ω 根据抛物线的性质可知当I＝ ＝0.375A时，滑动变阻器的功率最大， 根据串联电路电阻规律可知此时滑动变阻器接入电路的阻值R ＝﹣2×（﹣6 ）﹣6 ＝ P 6 ， Ω Ω 滑Ω动变阻器R标有“20 1A”字样，将滑片P置于中点位置，滑动变阻器接入电路的 电阻为10 ＞6 ， Ω 滑片P向左Ω移动Ω过程中，滑动变阻器接入电路的电阻变小，根据抛物线的性质可知滑动 【30淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 变阻器的功率先变大后变小，滑片P向右移动过程中，滑动变阻器接入电路的电阻变 大，根据抛物线的性质可知滑动变阻器的功率一直变小，故B正确，ACD错误。 故选：B。 【题型6 电流表、电压表在判断电路故障中的应用】 36．（2023•镇江）如图所示，在探究串联电路电压特点的实验中，闭合开关，发现两只小 灯泡都不发光，两只电压表示数均为3V，则可能发生的故障是（ ） A．L 短路 B．L 断路 C．L 断路 D．S 断路 2 1 2 【答案】C 【解答】解：由图可知，两灯泡串联，电压表V 测量电源电压，电压表V 测量灯泡L 1 2 2 两端电压， 闭合开关S，L 、L 两只灯泡都不亮，电路可能为断路或短路； 1 2 串联电路的电压规律可知，电压表V 示数应小于电压表V 的示数，闭合开关，发现两 2 1 只小灯泡都不发光，两只电压表示数均为3V，说明电压表V 和电压表V 都测量电源电 1 1 压了，由此可知，故障为L 灯丝断了。 2 故选：C。 37．（2023•大连）如图所示的电路，闭合开关S，电压表无示数，说明电路中存在故障。 此时，可以通过观察电流表来做进一步判断。已知故障发生在R 或R 上，下列判断正 1 2 确的是（ ） 【31淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A．若电流表有示数，则R 被短接 1 B．若电流表有示数，则R 断路 2 C．若电流表无示数，则R 被短接 2 D．若电流表无示数，则R 断路 1 【答案】D 【解答】解：由图可知，电阻R 与电阻R 串联，电压表测量电阻R 两端的电压，电流 1 2 2 表测量电路中的电流， A．若R 被短接，则电流表和电压表都有示数，故A不符合题意； 1 B．若R 断路，电流表无示数，故B不符合题意； 2 C．若R 被短接，则电压表无示数，电流表有示数，故C不符合题意； 2 D．若R 断路，电流表和电压表都没有示数，故D正确。 1 故选：D。 【题型7 电路图设计】 38．（2023•邵阳）细心的圆圆同学注意到自家汽车上设有安全带未系提示系统。当他坐在 座椅上时，座椅下的开关S 闭合，若未系安全带，安全带控制开关 S 断开，车上的电 1 2 铃会发出警报声；若系上安全带，安全带控制开关S 闭合，警报声消失。下列按要求设 2 计的电路图最合理的是（ ） A． B． 【32淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 C． D． 【答案】B 【解答】解： A、由图知，电铃与S 串联后，再与电阻R和S 的支路并联，因并联电路各支路互不影 1 2 响，则当开关S 闭合时，电铃仍然能发出警报声，故A错误； 2 B、电铃与S 串联后，与S 并联，人坐下时S 闭合，电铃响，系上安全带时S 闭合， 1 2 1 2 电铃被短路停止发声，并且不会出现电源短路，故B正确； C、R与S 串联后，与S 并联，人坐下时S 闭合，电铃响，系上安全带时S 闭合，电 1 2 1 2 铃仍然响，故C错误； D、两开关并联，无论人坐下，还是系上安全带，电铃都会响，不符合题意，故 D错 误。 故选：B。 39．（2023•湘潭）智能快递柜既可通过手机扫码（相当于 S 闭合），也可通过输入密码 1 （相当于S 闭合）使装置 启动，打开柜门完成取件。符合以上要求的电路示意图是 2 （ ） A． B． C． D． 【答案】A 【解答】解：由题意知，智能快递柜既可通过手机扫码（相当于S 闭合），也可通过输 1 【33淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 入密码（相当于S 闭合）使装置 启动，说明两开关可以独立工作、互不影响，即两 2 开关并联后共同控制装置 ；由各选项电路图知，BCD不符合题意，A符合题意。 故选：A。 【34淘宝店铺：向阳百分百】
