2023年中考物理真题《压轴挑战》分类汇编（原卷版）
挑战06 多选题（压强浮力及电学综合38题）
【题型1 固体压强大小比较】..................................................................................................................................1
【题型2 物体的浮沉条件及其应用】......................................................................................................................2
【题型3 滑轮（组）的机械效率】..........................................................................................................................4
【题型4 欧姆定律的应用】......................................................................................................................................6
【题型5 电路的动态分析】....................................................................................................................................12
【题型6 电功率的计算】........................................................................................................................................14
【题型7 电功与电热的综合计算】........................................................................................................................16
【题型1 固体压强大小比较】

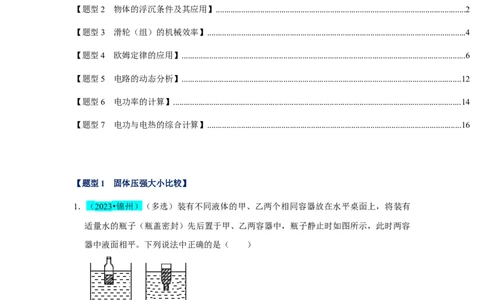

1．（2023•锦州）（多选）装有不同液体的甲、乙两个相同容器放在水平桌面上，将装有
适量水的瓶子（瓶盖密封）先后置于甲、乙两容器中，瓶子静止时如图所示，此时两容
器中液面相平。下列说法中正确的是（ ）
A．甲、乙两容器中，瓶子受到的浮力相等
B．甲、乙两容器中，液体对容器底部的压力相等
C．甲容器对水平桌面的压强小于乙容器对水平桌面的压强
D．甲中瓶内水对瓶底的压力大于乙中瓶内水对瓶盖的压力
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
2．（2023•通辽）（多选）放在水平桌面上的容器中装有一定质量的盐水，将体积相同的
物体A和冰块B放入该容器中，静止时的状态如图所示，下列说法正确的是（ ）
A．冰块B完全熔化后，容器中液面会下降
B．冰块B未熔化时，A受到的浮力比B大
C．冰块B完全熔化后，A物体所受浮力减小
D．冰块B完全熔化后，容器对桌面的压强减小
3．（2023•辽宁）（多选）以下文字选于朱自清的《春》：“小草偷偷地从土里钻出来，
嫩嫩的，绿绿的”“坐着，躺着，打两个滚，踢几脚球”关于文中所涉及到的现象解释
正确的是（ ）
A．“小草偷偷地从土里钻出来”，草对土有力的作用
B．“坐着，躺着”，由坐到躺，人对地面的压强变小
C．“打两个滚”，在草地上滚动，人不受摩擦力
D．“踢几脚球”，踢出的球由于具有惯性能继续运动

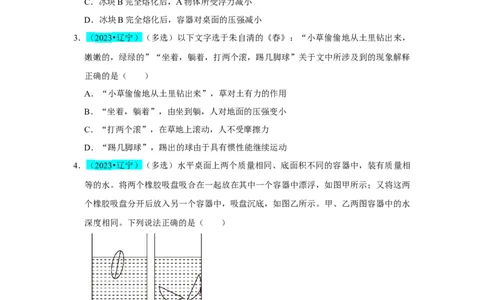

4．（2023•辽宁）（多选）水平桌面上两个质量相同、底面积不同的容器中，装有质量相
等的水。将两个橡胶吸盘吸合在一起放在其中一个容器中漂浮，如图甲所示；又将这两
个橡胶吸盘分开后放入另一个容器中，吸盘沉底，如图乙所示。甲、乙两图容器中的水
深度相同。下列说法正确的是（ ）
A．橡胶的密度大于水的密度
B．甲图容器底受到水的压强大于乙图容器底受到水的压强
C．甲图容器对桌面的压强小于乙图容器对桌面的压强
D．两吸盘在甲图容器中所受浮力大于在乙图容器中所受浮力
【题型2 物体的浮沉条件及其应用】
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
5．（2023•盘锦）（多选）水平桌面上放置甲、乙两个相同的圆柱形容器，分别装有体积
相等的不同液体。将两个完全相同的瓶口扎有薄橡皮膜的空玻璃瓶竖直浸入两种液体
中，使其均处于悬浮状态，此时乙容器液面低于甲容器液面，如图所示。下列判断正确
的是（ ）
A．甲容器中玻璃瓶受到的浮力等于乙容器中玻璃瓶受到的浮力
B．甲容器中液体密度大于乙容器中液体密度
C．甲容器对桌面的压力小于乙容器对桌面的压力
D．甲容器底受到的液体压强小于乙容器底受到的液体压强

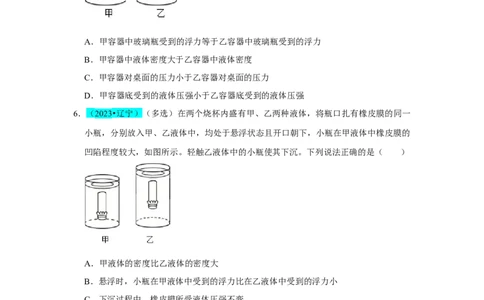

6．（2023•辽宁）（多选）在两个烧杯内盛有甲、乙两种液体，将瓶口扎有橡皮膜的同一
小瓶，分别放入甲、乙液体中，均处于悬浮状态且开口朝下，小瓶在甲液体中橡皮膜的
凹陷程度较大，如图所示。轻触乙液体中的小瓶使其下沉。下列说法正确的是（ ）
A．甲液体的密度比乙液体的密度大
B．悬浮时，小瓶在甲液体中受到的浮力比在乙液体中受到的浮力小
C．下沉过程中，橡皮膜所受液体压强不变
D．下沉过程中，小瓶所受浮力变小
7．（2023•泸州）（多选）小明在探究沉与浮的条件时，用一根细线连接 A、B两个物
体，放在盛水的烧杯中，处于悬浮状态，如图甲所示。剪断细线后，A物体处于漂浮状
态，B物体沉到烧杯底部，如图乙所示。设甲、乙两图烧杯对桌面的压强分别为 p 、
1
p ，水对烧杯底部的压强变化为Δp，甲图中细线的拉力为F，乙图中B物体对烧杯底部
2
的压强为p 。已知B物体的重力为G，体积为V，烧杯的底面积为S，水的密度为 。
B
ρ
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
以下关系式正确的有（ ）
A．p ＞p B．F＝G﹣ gV C．Δp＝ D．p ＝
1 2 B

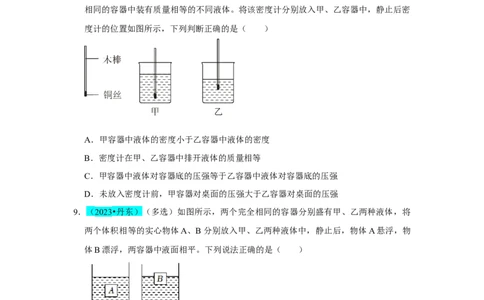

8．（2023•阜新）（多选）木棒的一ρ端缠绕铜丝可以制成一个简易的密度计。甲、乙两个
相同的容器中装有质量相等的不同液体。将该密度计分别放入甲、乙容器中，静止后密
度计的位置如图所示，下列判断正确的是（ ）
A．甲容器中液体的密度小于乙容器中液体的密度
B．密度计在甲、乙容器中排开液体的质量相等
C．甲容器中液体对容器底的压强等于乙容器中液体对容器底的压强
D．未放入密度计前，甲容器对桌面的压强大于乙容器对桌面的压强
9．（2023•丹东）（多选）如图所示，两个完全相同的容器分别盛有甲、乙两种液体，将
两个体积相等的实心物体A、B分别放入甲、乙两种液体中，静止后，物体A悬浮，物
体B漂浮，两容器中液面相平。下列说法正确的是（ ）
A．若物体A、B密度相等，则物体A、B受到的浮力相等
B．若物体A、B密度相等，则两容器对桌面的压强相等
C．若甲、乙液体密度相等，则物体A的重力大于物体B的重力
D．若甲、乙液体密度相等，则物体A受到的浮力大于物体B受到的浮力
【题型3 滑轮（组）的机械效率】
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
10．（2023•滨州）（多选）用如图所示的装置匀速提升浸没在容器底部的正方体物块 A，
物块A的质量为5kg，棱长为10cm，水的深度为60cm。物块A露出水面前滑轮组的机
械效率为80%，在水中上升的时间为5s。物块A与容器底部未紧密接触，水对物块A
的阻力、绳子的重力、绳子与滑轮间摩擦都忽略不计：
水
＝1.0×103kg/m3，g＝10N/
kg。下列分析正确的是（ ） ρ
A．物块A的重力为50N
B．物块A上升的速度为0.12m/s
C．物块A露出水面前，拉力所做的有用功为20J
D．物块A完全露出水面后，滑轮组的机械效率约为83.3%
11．（2023•黑龙江）（多选）工人用如图所示的滑轮组将重为800N的物体在5秒内匀速
提升2m，其中动滑轮重100N（不计绳重和摩擦），下列判断正确的是（ ）
A．绳端移动的距离为8m
B．此滑轮组的机械效率为80%
C．拉力做功的功率为360W
D．若工人对绳子最大拉力为500N，则他最多可提起重为1400N的物体
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
12．（2023•天津）（多选）在测量滑轮组机械效率的实验中，用如图所示的滑轮组先匀速
提升重为G 的物体，额外功与有用功之比为1：3；再匀速提升重为G 的物体。先后两
1 2
次绳子自由端的拉力之比为2：5。若不计绳重和摩擦，则（ ）
A．G ：G ＝2：5
1 2
B．G ：G ＝1：3
1 2
C．先后两次滑轮组的机械效率之比为3：4
D．先后两次滑轮组的机械效率之比为5：6
13．（2023•成都）（多选）如图甲所示装置，小欢用力F向下拉绳子，使物体M在水平
地面匀速移动，地面ab、bc粗糙程度不同。物体M重为400N，动滑轮重为5N，ab＝
2m，bc＝3m。物体M从a点到c点过程中，拉力F与M移动距离的关系如图乙，不考
虑物体大小对运动的影响，忽略绳子重力及滑轮转轴摩擦，对此过程的分析，下列结论
正确的是（ ）
A．绳子自由端移动的距离15m
B．拉力F做的功为840J
C．拉力F在ab段做的额外功等于在bc段做的额外功
D．物体从ab段到bc段，滑轮组的机械效率变大
【题型4 欧姆定律的应用】
14．（2023•牡丹江）（多选）如图所示，电源电压U＝3V且保持不变，R ＝10 ，I ＝
1 1
Ω
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
0.1A。闭合开关，则（ ）
A．R 两端的电压是2V
1
B．通过R 的电流是0.1A
2
C．R 的阻值是20
2
D．R
1
消耗的电功率Ω是0.2W
15．（2023•聊城）（多选）如图所示是电阻甲和乙的I﹣U图象，由图象可知下列判断正
确的是（ ）
A．甲的电阻值是20
B．甲的电阻值大于乙Ω的电阻值
C．甲、乙串联，乙两端的电压为1V时，甲两端的电压为3V
D．甲、乙并联，通过甲的电流为0.1A时，通过乙的电流为0.2A
16．（2023•日照）（多选）如图甲所示的电路中，R 为定值电阻，R为滑动变阻器。闭合
0
开关后，调节滑动变阻器R的阻值，根据记录的数据，作出电压表与电流表读数关系图
象如图乙所示。下列说法正确的是（ ）
A．电源电压U＝1.50V
B．电流表读数为0.40A时，滑动变阻器阻值R＝2.50
C．定值电阻R 0 ＝3.50 Ω
D．滑动变阻器的阻值Ω为零时，定值电阻R
0
的功率P＝1.8W
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
17．（2023•辽宁）（多选）如图所示电路，灯泡L 为“12V 12W”、灯泡L 为“12V
1 2
6W”，滑动变阻器的最大阻值为48 ，电压表的量程为“0～15V”。只闭合开关S ，
1
滑动变阻器的滑片从最右端向左移动Ω，当电压表示数为6V时，灯泡L 正常发光。只闭
1
合开关S ，保证所有元件安全的情况下，最大范围内调节滑动变阻器的滑片。忽略温度
2
对灯丝电阻的影响，下列有关该电路说法正确的是（ ）
A．电源电压为18V
B．只闭合开关S ，当灯泡L 正常发光时，滑动变阻器连入电路的阻值为6
1 1
C．只闭合开关S 2 ，电压表示数的最大值为15V Ω
D．只闭合开关S ，电路总功率的变化范围为4.5W～9W
2
18．（2023•锦州）（多选）如图甲所示电路，电源电压保持不变，闭合开关S、S ，断开
1
S ，滑动变阻器R 的滑片从最右端向左滑动到某点时，小灯泡正常发光；保持滑动变阻
2 1
器R 的滑片位置不变，闭合开关S、S ，断开S ，再将滑动变阻器R 的滑片继续向左
1 2 1 1
滑动到最左端。两次电流表示数与电压表示数关系图像如图乙所示。下列说法中正确的
是（ ）
A．定值电阻R 的阻值是10 B．电源电压是6V
2
C．小灯泡的额定功率是3WΩ D．滑动变阻器R
1
最大阻值是25
19．（2023•辽宁）（多选）如图所示电路，定值电阻R
0
为40 ，滑动变Ω阻器允许通过的
最大电流为0.4A。当滑动变阻器的滑片P在最右端时，先闭Ω合开关S，电流表示数为
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
0.1A，再闭合开关S ，电流表示数为0.2A。在保证电路元件安全的条件下，将滑动变阻
1
器的滑片向左最大范围移动。下列说法正确的是（ ）
A．电源电压为8V
B．滑动变阻器连入电路的阻值范围是40 ～10
C．定值电阻R 0 的功率为0.8W Ω Ω
D．通电1min，整个电路消耗的电能最多为120J
20．（2023•潍坊）（多选）某同学连接了如图所示电路，电源电压恒为18V，电压表量程
为“0～15V”，电流表量程为“0～0.6A”，滑动变阻器规格为“100 1A”，小灯泡
标有“6V 3W”字样。不考虑灯丝电阻的变化，在确保电路安全的情况Ω下，下列说法正
确的是（ ）
A．电路允许通过的最大电流是0.5A
B．电压表示数的变化范围是3～6V
C．小灯泡消耗电功率的最小值是0.75W
D．滑动变阻器允许接入电路的阻值范围是24～100
21．（2023•贵州）（多选）如图所示电路，电源电压Ω保持不变，灯L
1
、L
2
分别标有“6V
0.5A”“6V 1A”字样。只闭合S，滑片P置于滑动变阻器最左端，仅有一只灯泡正常
发光；滑片P置于中点，再闭合S ，电压表示数为4V。若灯丝电阻不变，在保证电路
1
安全的情况下，下列说法正确的是（ ）
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．灯L 的阻值为12 B．两灯同时发光时L 比L 暗
1 1 2
C．电源电压为9V Ω D．滑动变阻器的最大阻值为30
22．（2023•宜宾）（多选）如图所示，电源电压保持不变，Ω定值电阻R
0
＝6 。将滑片滑
到滑动变阻器的b端时，闭合开关，电压表的读数为3V；将滑片滑到滑动Ω变阻器的中
点时，电压表的读数为4.5V。下列判断正确的是（ ）
A．电路中的最小电流是0.5A
B．电源电压是9V
C．滑动变阻器的最大阻值是9
D．移动滑片，R
0
在通电100s内Ω产生的热量最多1350J
23．（2023•成都）（多选）如图所示的电路，电源电压U恒定不变，R ＝30 ，R ＝
1 2
20 ，滑动变阻器标有“100 2A”字样，电压表量程为0～15V，电流表量Ω程为0～
3AΩ。当滑动变阻器滑片移到最Ω左端，开关S接通触点1时，电流表的示数为0.8A；当开
关S接通触点2，为保障电路安全，滑动变阻器接入电路的阻值为R′；当改变滑片位
置、开关S接不同触点，在保障电路安全的情况下，电路工作的最大电流和最小电流分
别为I大 和I小 。下列计算正确的是（ ）
A．U＝24V B．R'的范围为0～100
C．I大 ：I小 ＝4：1 D．电路工作的最小功Ω率P小 ≈4.4W
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
24．（2023•泸州）（多选）如图甲所示的电路，R 为定值电阻，R为滑动变阻器（0～
0
25 ）。闭合开关，调节滑动变阻器，记录电压表示数U、电流表示数I，作出U﹣I关
系Ω图像如图乙所示。则下列判断正确的有（ ）
A．R 的阻值为5
0
B．电源电压为2.Ω5V
C．当电压表示数为2V时，电路消耗的总功率为0.6W
D．当电压表示数为1V时，滑动变阻器消耗的电功率最大
25．（2023•朝阳）（多选）如图甲所示，电源电压恒定，两块电压表的量程均为0～
15V，电流表量程是为0～0.6A。当开关S闭合后，滑动变阻器R的滑片P从最右端b
移至最左端时，灯L恰好正常发光，两块电压表和电流表示数的变化关系如图乙所示，
下列说法中正确的是（ ）
A．电源电压为8V
B．灯泡L的额定功率为2.4W
C．滑动变阻器R的最大阻值为20
D．滑片位于a端时，通电1分钟RΩ0 产生的热量是192J
26．（2023•鞍山）（多选）如图甲所示电路中，电源电压不变，灯泡 L标有“6V，
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
3W”字样（灯丝电阻不变），R ＝12 。闭合开关S，断开开关S 、S ，滑片P从b端
0 1 2
向右滑到某一位置c时（图中未标出）Ω，灯泡恰好正常发光；保持滑片P的位置不变，
同时闭合开关S、S 和S ，滑片P从c向左滑到b端。两次电流表A的示数I随滑动变
1 2
阻器阻值R变化情况如图乙所示，则下列说法正确的是（ ）
A．灯泡的电阻为12
B．电源电压为9V Ω
C．滑动变阻器的最大电阻为18
D．当S、S
1
和S
2
都闭合时，调节Ω滑片P，电路消耗总功率的最小值为20W
【题型5 电路的动态分析】
27．（2023•青岛）（多选）如图所示电路，电源电压不变，闭合S 和S ，灯泡L 和L 均
1 2 1 2
能正常发光，电流表和电压表均有示数。下列分析正确的是（ ）
A．只闭合S ，电压表可以测量出电源两端的电压
1
B．只闭合S ，电流表可以测量出通过L 的电流
1 2
C．先闭合S ，再闭合S ，L 的亮度不变
1 2 1
D．先闭合S ，再闭合S ，电流表和电压表的示数均不变
1 2
28．（2023•沈阳）（多选）如图，电源两端电压保持不变，闭合开关S，在滑动变阻器的
滑片P向右移动的过程中，下列说法正确的是（ ）
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．电流表A的示数不变，电压表V 的示数变小
2
B．电压表V 的示数变小，电压表V 的示数不变
1 2
C．电流表A的示数变小，电阻R 的电功率变大
1
D．电压表V 的示数与电流表A的示数的比值变大
2
29．（2023•威海）（多选）如图所示，电源电压为4.5V，R 阻值为6 ，滑动变阻器R 规
1 2
格为“20 1A”，电压表量程为“0～3V”，电流表量程为“0～0Ω.6A”，在保证电路
安全的前提Ω下，闭合开关，调节滑动变阻器，下列说法正确的是（ ）
A．滑片向右滑动时，电压表示数变大 B．滑片向左滑动时，电流表示数变大
C．R 连入电路的最小阻值是1.5 D．电路最大总功率为2.25W
2
30．（2023•齐齐哈尔）（多选）如Ω图所示电路，电源电压为4.5V且恒定。电流表的量程
为0～0.6A，电压表的量程为0～3V，小灯泡规格为“2.5V，1.25W”（灯丝阻值不
变），滑动变阻器规格为“20 ，1A”。保证电路中各元件都不损坏，下列说法正确的
是（ ） Ω
A．电流表示数变化范围0.3A～0.5A
B．电压表示数变化范围2V～3V
C．滑动变阻器阻值变化范围4 ～20
Ω Ω
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D．小灯泡实际功率变化范围0.45W～1.25W
【题型6 电功率的计算】
31．（2023•阜新）（多选）如图甲所示，电源电压恒为 6V。灯泡L的规格为“6V，
3.6W”，且电阻不随温度变化。闭合开关后，灯泡正常发光，当移动滑动变阻器的滑片
P时，电流表的示数发生变化，若其最小值如图乙所示，最大值为满刻度。下列说法正
确的是（ ）
A．图乙中电流表的示数为0.2A
B．滑动变阻器连入电路的最小阻值为15
C．滑动变阻器连入电路的阻值变化量为Ω12.5
D．此电路的最大功率为18W Ω
32．（2023•丹东）（多选）如图甲所示，电源电压保持不变，R ＝10 。闭合开关S，将
1
滑动变阻器R 的滑片P从b端移动到a端的过程中，电流表示数随Ω滑动变阻器R 连入
2 2
电路的阻值的变化关系如图乙所示。下列说法正确的是（ ）
A．电源电压为8V
B．R 的最小电功率为1.6W
1
C．滑动变阻器R 的最大阻值为30
2
D．当滑片P位于中点时，R
1
与R
2
的Ω电功率之比为2：3
33．（2023•盘锦）（多选）如图所示电路，电源电压恒定不变，R ＝5 ，滑动变阻器
1
R “□ ，0.5A”（铭牌破损，最大阻值未知），灯泡的规格为“5V 2Ω.5W”（忽略灯
2
丝电阻的Ω 变化），电压表量程为“0～3V”。只闭合开关S，将滑动变阻器R 的滑片移
2
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
至最左端，灯泡恰好正常发光。在保证各电路元件安全的前提下，以下说法正确的是（
）
A．电源电压是5V
B．闭合S、S 、S ，R 的最大功率为1.25W
1 2 1
C．通过调节开关的通断和滑动变阻器接入阻值，使R 的功率最小，且为0.05W，此时
1
滑动变阻器接入阻值为60
D．闭合S、S
2
，断开SΩ1 ，调节滑动变阻器，通电10s，整个电路电流最多做功15J
34．（2023•绥化）（多选）如图甲所示电路中，小灯泡标有“10V 5W”字样（忽略温度
对灯丝电阻的影响），a、b为滑动变阻器两端点。滑片从b端滑动到某一位置的过程
中，滑动变阻器消耗的电功率P与其两端电压U的关系图象如图乙所示，则下列说法正
确的是（ ）
A．电源电压为16V B．小灯泡的阻值为20
C．滑动变阻器的最大阻值为100 D．该电路消耗的最大功Ω率为6W
35．（2023•河北）（多选）如图所Ω示，电源电压不变，只闭合开关 S
1
后，电流表的示数
为0.4A；断开开关，将电流表和电压表的位置互换，再将开关 S 、S 均闭合后，电流
1 2
表的示数为1A，电压表的示数为6V。下列说法正确的是（ ）
15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．电源电压为6V
B．电阻R 的阻值为15
2
C．两表位置互换前后，Ω电阻R
1
两端的电压之比为2：5
D．两表位置互换前后，电阻R 的功率之比为9：25
2
36．（2023•通辽）（多选）如图所示，电源电压不变，定值电阻 R ＝15 ，小灯泡标
0
有“6V 3W”字样（灯丝电阻不变），电流表量程为0～3A。当只闭合开Ω关S，滑动变
阻器的滑片P从阻值最大处移动到某一位置时，滑动变阻器连入电路中的阻值减小了
12 ，电流表示数变化了0.1A，此时小灯泡恰好正常发光。在保证电路安全的情况下，
下Ω列说法正确的是（ ）
A．滑动变阻器的最大阻值为48
B．电源电压为12V Ω
C．所有开关闭合后，滑动变阻器的最大功率为33.6W
D．电路消耗的最小功率为9.6W
【题型7 电功与电热的综合计算】
37．（2023•青岛）（多选）某品牌电热水壶，部分参数如表所示，它正常工作 245s，可
将体积为2L、温度为20℃的水加热到70℃。下列分析正确的是（ ）
额定电压：220V
额定功率：1800W
额定容积：2L
A．电热水壶正常工作时的电流约为0.12A
16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
B．电热水壶正常工作时电热丝的阻值约为26.9
C．电热水壶整个过程消耗的电能是4.41×105J
Ω
D．电热水壶中的水吸收的热量为4.2×105J
38．（2023•南充）（多选）有一台家用电水壶，如图所示是其内部电路的简图，R 、R
1 2
均为加热电阻，通过旋转旋钮开关可以实现加热和保温两种功能的切换。电水壶加热功
率为1000W，保温功率为44W，用此水壶加热初温20℃、体积为1L的水400秒刚好沸
腾[忽略温度对电阻阻值的影响，大气压为一个标准大气压，c水 ＝4.2×103J/（kg•℃），
水
＝1.0×103kg/m3]。则下面说法正确的是（ ）
ρ
A．旋转旋钮开关到“1”时，水壶处于保温挡
B．水吸收的热量为3.36×104J
C．此热水器加热挡的热效率为84%
D．在保温时，接入电路电阻的阻值为48.4
Ω
