2023年新课标下中考物理一轮单元复习讲练考（全国通用）
第十七单元 欧姆定律
专题50 欧姆定律单元对点难题训练
考点1：电流跟电压、电阻的关系

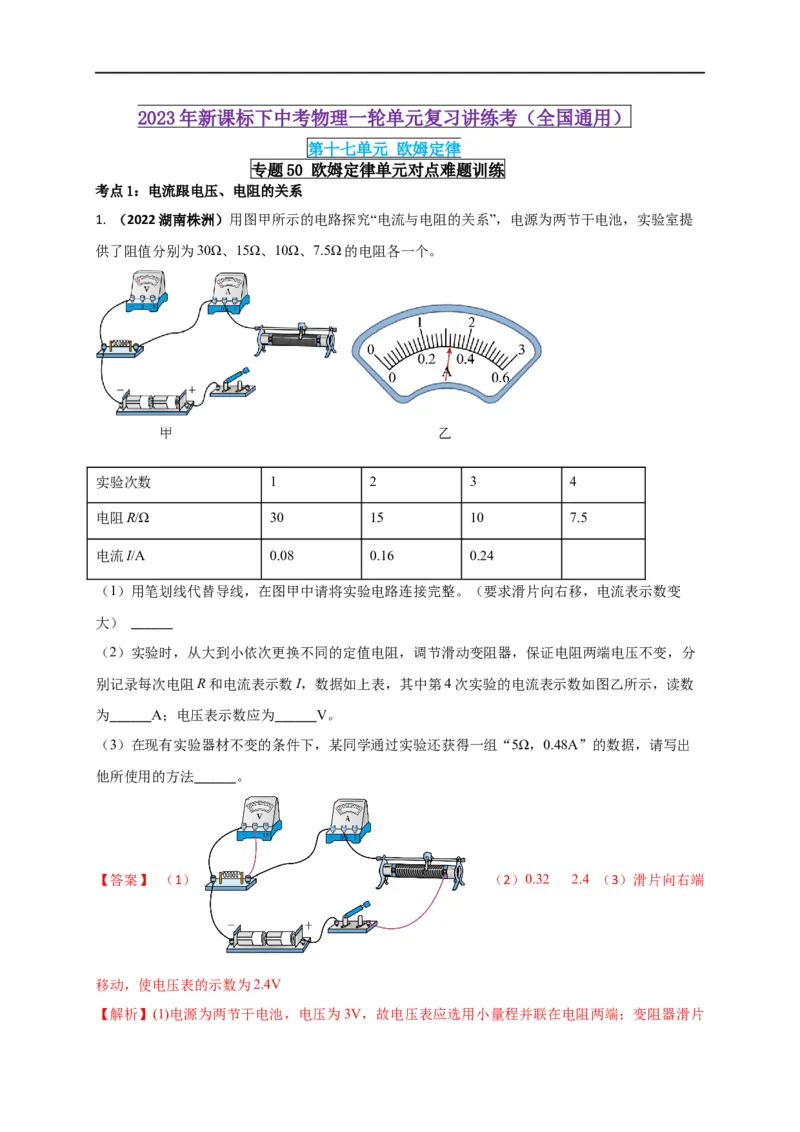

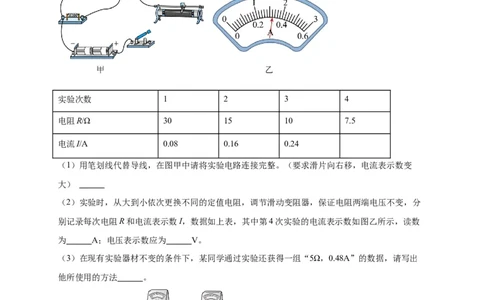

1. （2022湖南株洲）用图甲所示的电路探究“电流与电阻的关系”，电源为两节干电池，实验室提
供了阻值分别为30Ω、15Ω、10Ω、7.5Ω的电阻各一个。
实验次数 1 2 3 4
电阻R/Ω 30 15 10 7.5
电流I/A 0.08 0.16 0.24
（1）用笔划线代替导线，在图甲中请将实验电路连接完整。（要求滑片向右移，电流表示数变
大） ______
（2） 实验时，从大到小依次更换不同的定值电阻，调节滑动变阻器，保证电阻两端电压不变，分
别记录每次电阻R和电流表示数I，数据如上表，其中第4次实验的电流表示数如图乙所示，读数
为______A；电压表示数应为______V。
（3）在现有实验器材不变的条件下，某同学通过实验还获得一组“5Ω，0.48A”的数据，请写出
他所使用的方法______。
【答案】 （1） （2）0.32 2.4 （3）滑片向右端
移动，使电压表的示数为2.4V

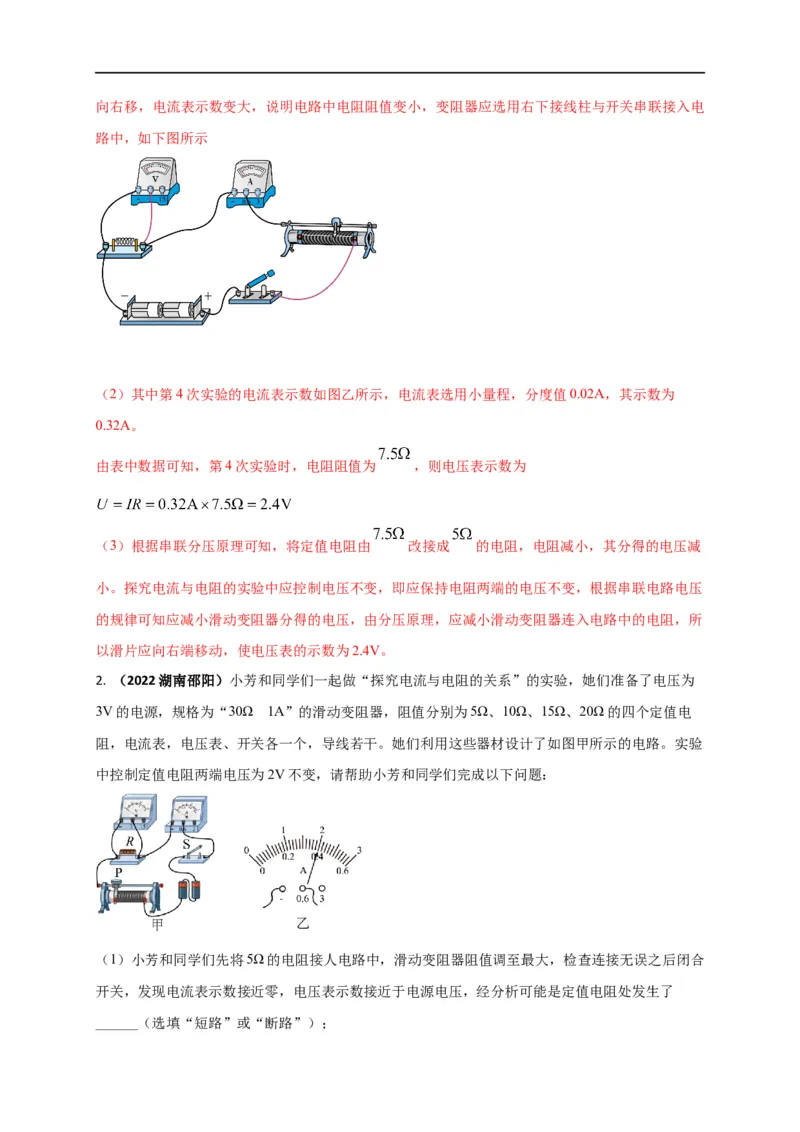

【解析】(1)电源为两节干电池，电压为3V，故电压表应选用小量程并联在电阻两端；变阻器滑片向右移，电流表示数变大，说明电路中电阻阻值变小，变阻器应选用右下接线柱与开关串联接入电
路中，如下图所示

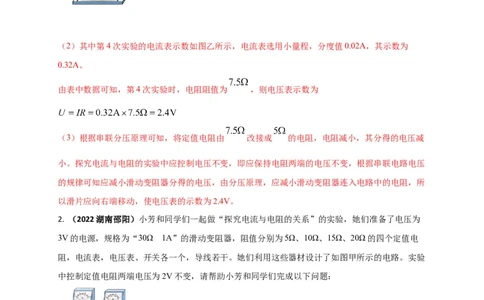

（2）其中第4次实验的电流表示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为
0.32A。
由表中数据可知，第4次实验时，电阻阻值为 ，则电压表示数为
（3）根据串联分压原理可知，将定值电阻由 改接成 的电阻，电阻减小，其分得的电压减
小。探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压
的规律可知应减小滑动变阻器分得的电压，由分压原理，应减小滑动变阻器连入电路中的电阻，所
以滑片应向右端移动，使电压表的示数为2.4V。
2. （2022湖南邵阳）小芳和同学们一起做“探究电流与电阻的关系”的实验，她们准备了电压为
3V的电源，规格为“30Ω 1A”的滑动变阻器，阻值分别为5Ω、10Ω、15Ω、20Ω的四个定值电
阻，电流表，电压表、开关各一个，导线若干。她们利用这些器材设计了如图甲所示的电路。实验
中控制定值电阻两端电压为2V不变，请帮助小芳和同学们完成以下问题：
（1）小芳和同学们先将5Ω的电阻接人电路中，滑动变阻器阻值调至最大，检查连接无误之后闭合
开关，发现电流表示数接近零，电压表示数接近于电源电压，经分析可能是定值电阻处发生了

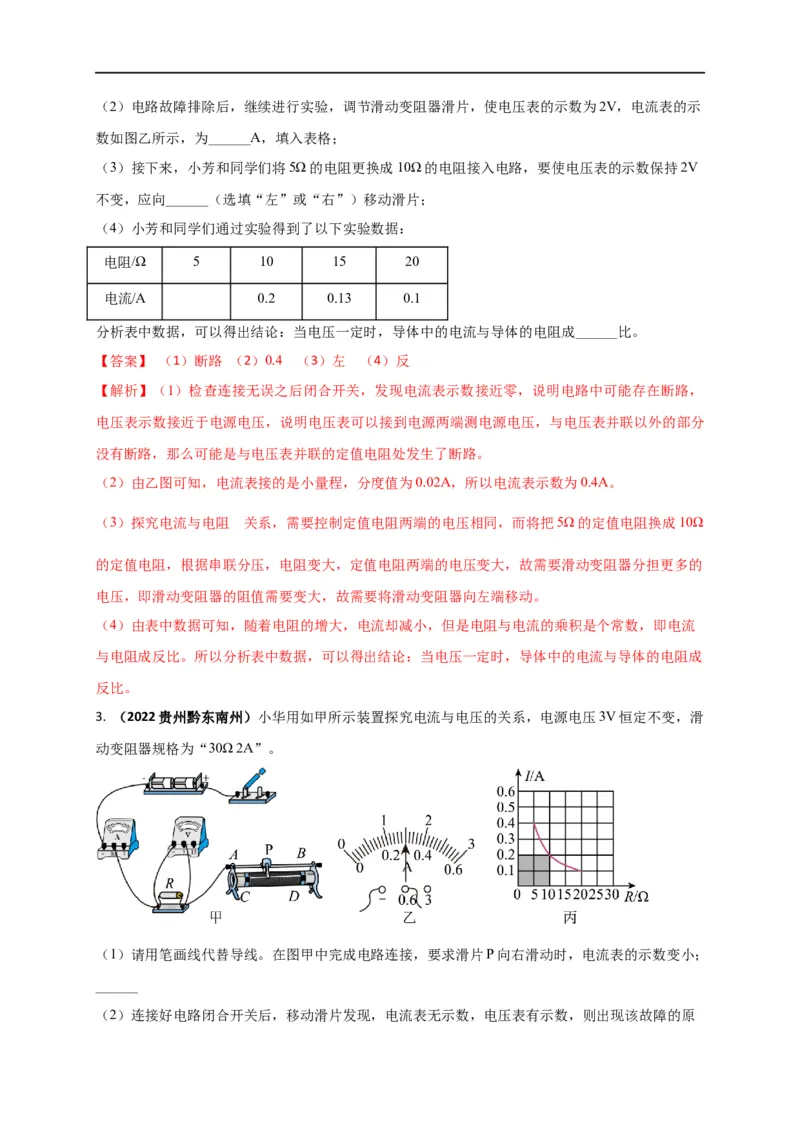

______（选填“短路”或“断路”）；（2）电路故障排除后，继续进行实验，调节滑动变阻器滑片，使电压表的示数为2V，电流表的示
数如图乙所示，为______A，填入表格；
（3）接下来，小芳和同学们将5Ω的电阻更换成10Ω的电阻接入电路，要使电压表的示数保持2V
不变，应向______（选填“左”或“右”）移动滑片；
（4）小芳和同学们通过实验得到了以下实验数据：
电阻/Ω 5 10 15 20
电流/A 0.2 0.13 0.1
分析表中数据，可以得出结论：当电压一定时，导体中的电流与导体的电阻成______比。

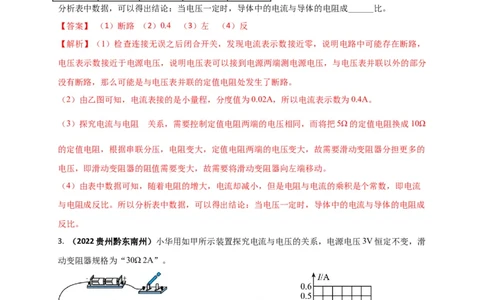

【答案】 （1）断路 （2）0.4 （3）左 （4）反
【解析】（1）检查连接无误之后闭合开关，发现电流表示数接近零，说明电路中可能存在断路，
电压表示数接近于电源电压，说明电压表可以接到电源两端测电源电压，与电压表并联以外的部分
没有断路，那么可能是与电压表并联的定值电阻处发生了断路。
（2）由乙图可知，电流表接的是小量程，分度值为0.02A，所以电流表示数为0.4A。
的
（3）探究电流与电阻 关系，需要控制定值电阻两端的电压相同，而将把5Ω的定值电阻换成10Ω
的定值电阻，根据串联分压，电阻变大，定值电阻两端的电压变大，故需要滑动变阻器分担更多的
电压，即滑动变阻器的阻值需要变大，故需要将滑动变阻器向左端移动。
（4）由表中数据可知，随着电阻的增大，电流却减小，但是电阻与电流的乘积是个常数，即电流
与电阻成反比。所以分析表中数据，可以得出结论：当电压一定时，导体中的电流与导体的电阻成
反比。

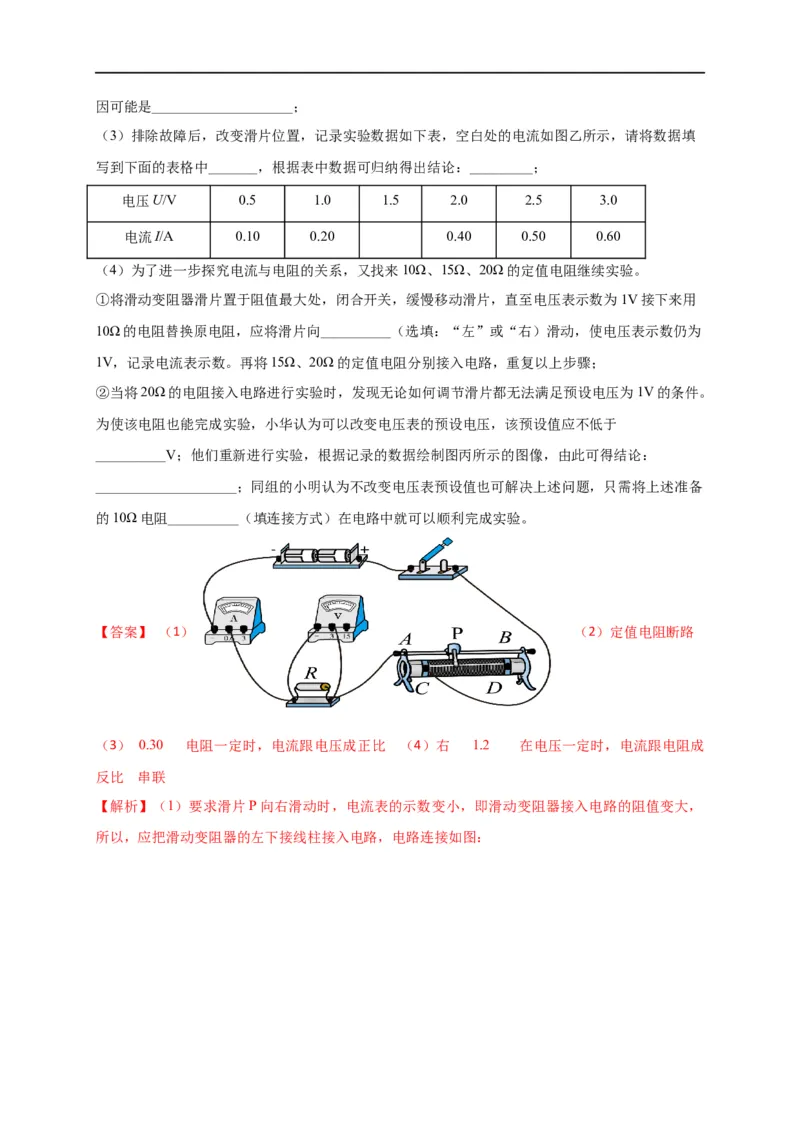

3. （2022贵州黔东南州）小华用如甲所示装置探究电流与电压的关系，电源电压3V恒定不变，滑
动变阻器规格为“30Ω 2A”。
（1）请用笔画线代替导线。在图甲中完成电路连接，要求滑片P向右滑动时，电流表的示数变小；
______
（2）连接好电路闭合开关后，移动滑片发现，电流表无示数，电压表有示数，则出现该故障的原因可能是____________________；
（3）排除故障后，改变滑片位置，记录实验数据如下表，空白处的电流如图乙所示，请将数据填
写到下面的表格中_______，根据表中数据可归纳得出结论：_________；
电压U/V 0.5 1.0 1.5 2.0 2.5 3.0
电流I/A 0.10 0.20 0.40 0.50 0.60
（4）为了进一步探究电流与电阻的关系，又找来10Ω、15Ω、20Ω的定值电阻继续实验。
①将滑动变阻器滑片置于阻值最大处，闭合开关，缓慢移动滑片，直至电压表示数为1V接下来用

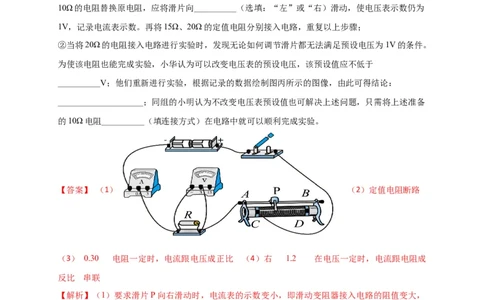

10Ω的电阻替换原电阻，应将滑片向__________（选填：“左”或“右）滑动，使电压表示数仍为
1V，记录电流表示数。再将15Ω、20Ω的定值电阻分别接入电路，重复以上步骤；
②当将20Ω的电阻接入电路进行实验时，发现无论如何调节滑片都无法满足预设电压为1V的条件。
为使该电阻也能完成实验，小华认为可以改变电压表的预设电压，该预设值应不低于
__________V；他们重新进行实验，根据记录的数据绘制图丙所示的图像，由此可得结论：
____________________；同组的小明认为不改变电压表预设值也可解决上述问题，只需将上述准备
的10Ω电阻__________（填连接方式）在电路中就可以顺利完成实验。
【答案】 （1） （2）定值电阻断路
（3） 0.30 电阻一定时，电流跟电压成正比 （4）右 1.2 在电压一定时，电流跟电阻成
反比 串联

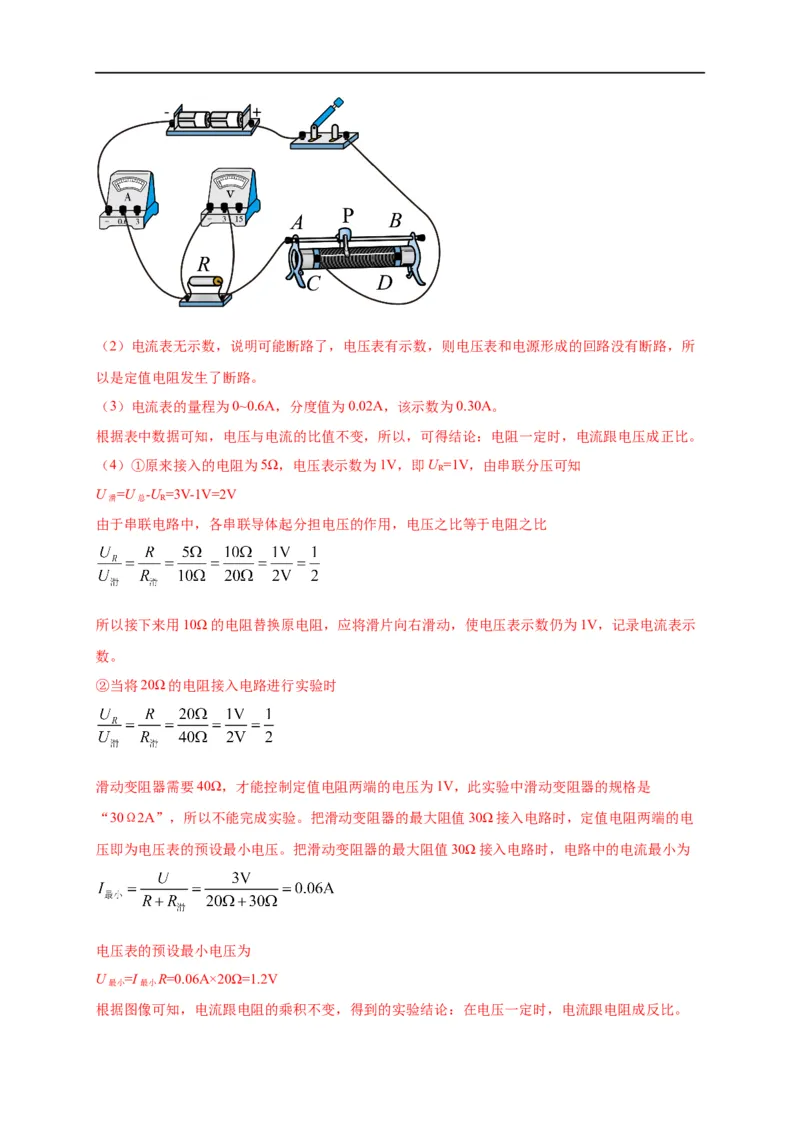

【解析】（1）要求滑片P向右滑动时，电流表的示数变小，即滑动变阻器接入电路的阻值变大，
所以，应把滑动变阻器的左下接线柱接入电路，电路连接如图：（2）电流表无示数，说明可能断路了，电压表有示数，则电压表和电源形成的回路没有断路，所
以是定值电阻发生了断路。
（3）电流表的量程为0~0.6A，分度值为0.02A，该示数为0.30A。
根据表中数据可知，电压与电流的比值不变，所以，可得结论：电阻一定时，电流跟电压成正比。
（4）①原来接入的电阻为5Ω，电压表示数为1V，即U =1V，由串联分压可知
R
U =U -U =3V-1V=2V
滑 总 R
由于串联电路中，各串联导体起分担电压的作用，电压之比等于电阻之比
所以接下来用10Ω的电阻替换原电阻，应将滑片向右滑动，使电压表示数仍为1V，记录电流表示
数。
②当将20Ω的电阻接入电路进行实验时
滑动变阻器需要40Ω，才能控制定值电阻两端的电压为1V，此实验中滑动变阻器的规格是
“30Ω2A”，所以不能完成实验。把滑动变阻器的最大阻值30Ω接入电路时，定值电阻两端的电
压即为电压表的预设最小电压。把滑动变阻器的最大阻值30Ω接入电路时，电路中的电流最小为
电压表的预设最小电压为
U =I R=0.06A×20Ω=1.2V
最小 最小
根据图像可知，电流跟电阻的乘积不变，得到的实验结论：在电压一定时，电流跟电阻成反比。当将20Ω的电阻接入电路进行实验时
滑动变阻器的最大阻值是30Ω，可以把10Ω或15Ω的电阻串联接入电路，也是可以完成实验的。

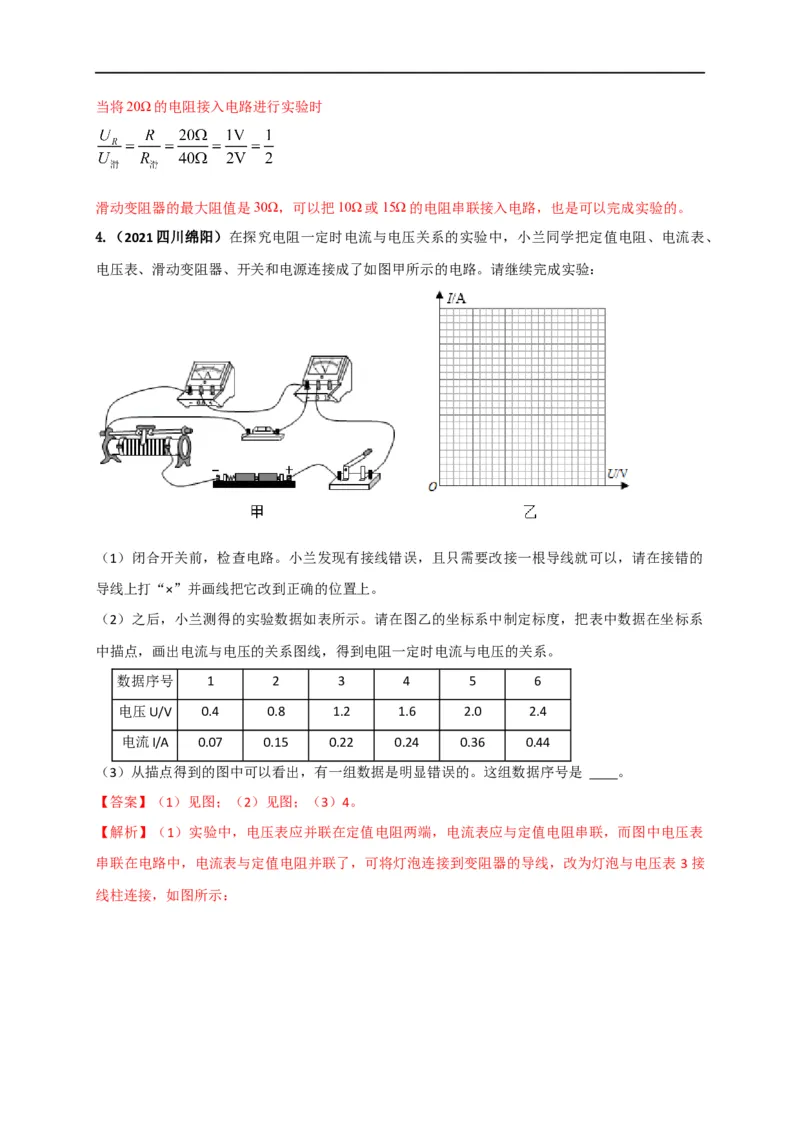

4.（2021四川绵阳）在探究电阻一定时电流与电压关系的实验中，小兰同学把定值电阻、电流表、
电压表、滑动变阻器、开关和电源连接成了如图甲所示的电路。请继续完成实验：
（1）闭合开关前，检查电路。小兰发现有接线错误，且只需要改接一根导线就可以，请在接错的
导线上打“×”并画线把它改到正确的位置上。
（2）之后，小兰测得的实验数据如表所示。请在图乙的坐标系中制定标度，把表中数据在坐标系
中描点，画出电流与电压的关系图线，得到电阻一定时电流与电压的关系。
数据序号 1 2 3 4 5 6
电压U/V 0.4 0.8 1.2 1.6 2.0 2.4
电流I/A 0.07 0.15 0.22 0.24 0.36 0.44
（3）从描点得到的图中可以看出，有一组数据是明显错误的。这组数据序号是 。
【答案】（1）见图；（2）见图；（3）4。

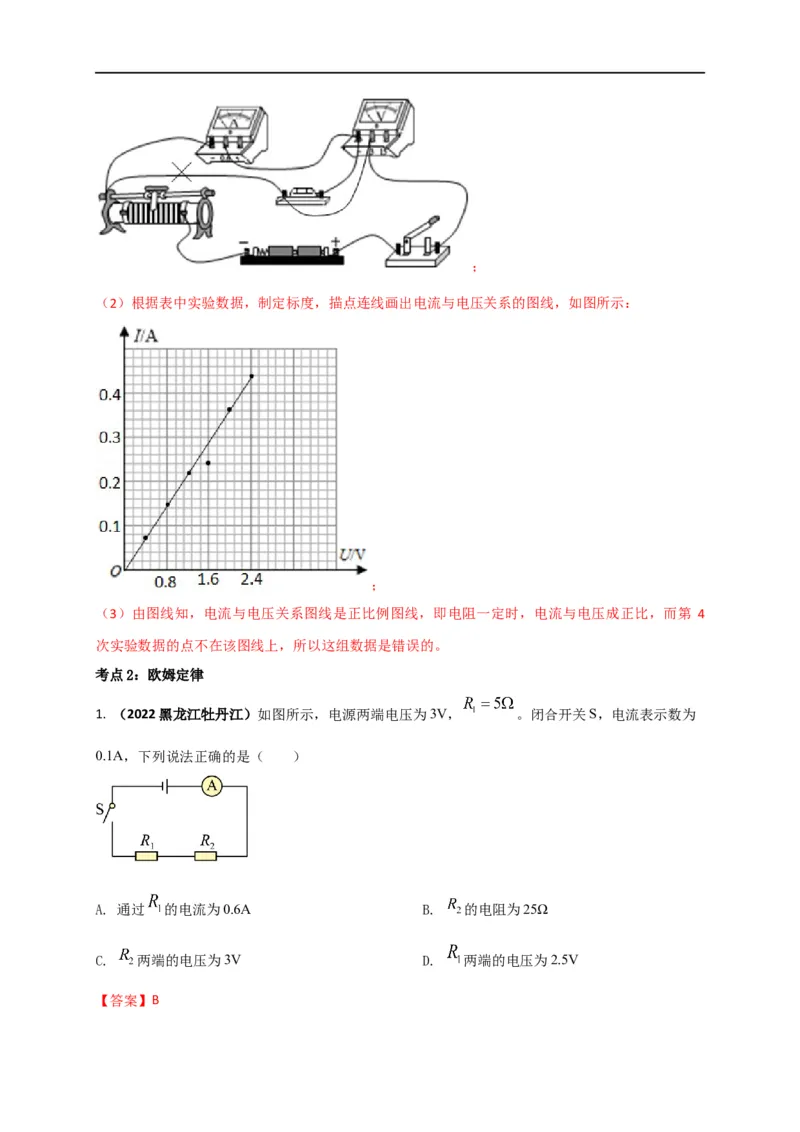

【解析】（1）实验中，电压表应并联在定值电阻两端，电流表应与定值电阻串联，而图中电压表
串联在电路中，电流表与定值电阻并联了，可将灯泡连接到变阻器的导线，改为灯泡与电压表 3接
线柱连接，如图所示：；
（2）根据表中实验数据，制定标度，描点连线画出电流与电压关系的图线，如图所示：
；
（3）由图线知，电流与电压关系图线是正比例图线，即电阻一定时，电流与电压成正比，而第 4
次实验数据的点不在该图线上，所以这组数据是错误的。
考点2：欧姆定律
1. （2022黑龙江牡丹江）如图所示，电源两端电压为3V， 。闭合开关S，电流表示数为
0.1A，下列说法正确的是（ ）
A. 通过 的电流为0.6A B. 的电阻为25Ω
C. 两端的电压为3V D. 两端的电压为2.5V

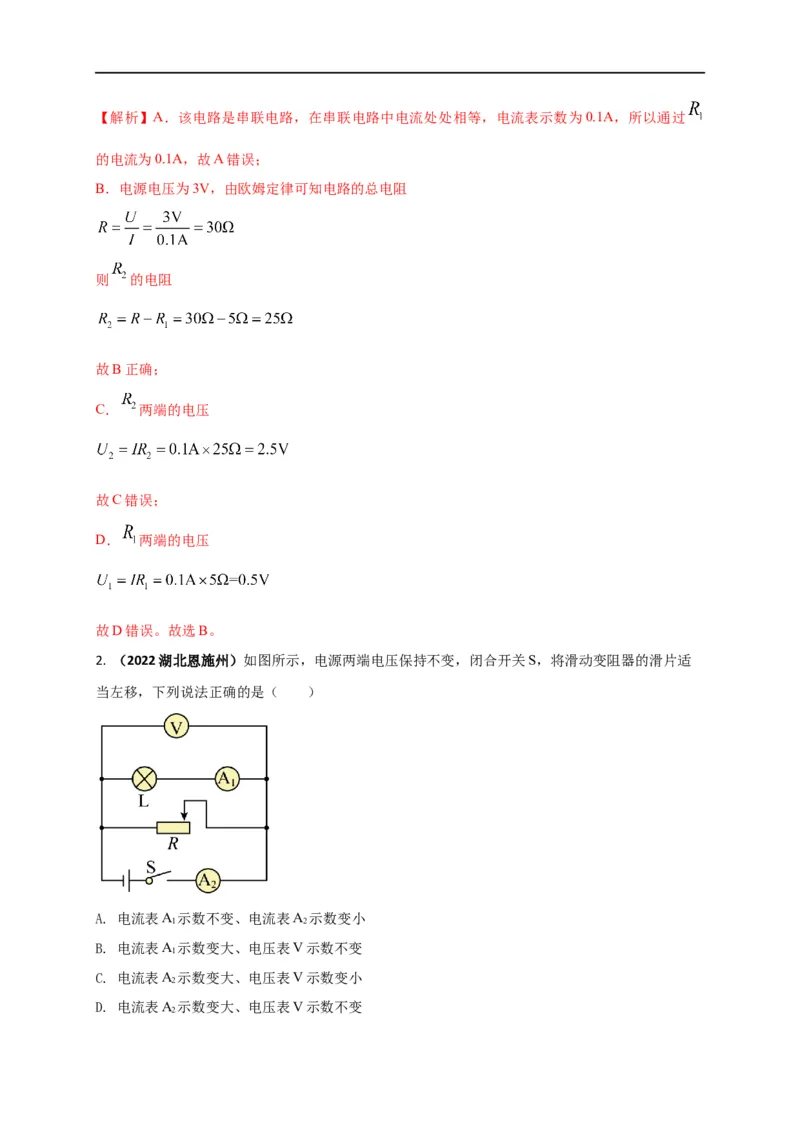

【答案】B【解析】A．该电路是串联电路，在串联电路中电流处处相等，电流表示数为0.1A，所以通过
的电流为0.1A，故A错误；
B．电源电压为3V，由欧姆定律可知电路的总电阻
则 的电阻
故B正确；
C． 两端的电压
故C错误；
D． 两端的电压
故D错误。故选B。
2. （2022湖北恩施州）如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适
当左移，下列说法正确的是（ ）
A. 电流表A 示数不变、电流表A 示数变小
1 2
B. 电流表A 示数变大、电压表V示数不变
1
C. 电流表A 示数变大、电压表V示数变小
2
D. 电流表A 示数变大、电压表V示数不变
2【答案】D
【解析】如图，小灯泡与滑动变阻器并联，电流表 A 测量通过小灯泡的电流，电流表A 测量干路
1 2
电流；在滑动变阻器的滑片向左移动的过程中，小灯泡所在的支路两端的电压为电源电压保持不变
（并联电路各支路两端的电压均等于电源电压），故通过小灯泡的电流不变，即电流表 A 的示数
1
不变；滑动变阻器所在的支路电阻变小，电流变大，故干路的电流变大（并联电路中干路电流等于
各支路电流之和），即电流表A 的示数变大；电压表V测量电源电压保持不变。故选D。
2

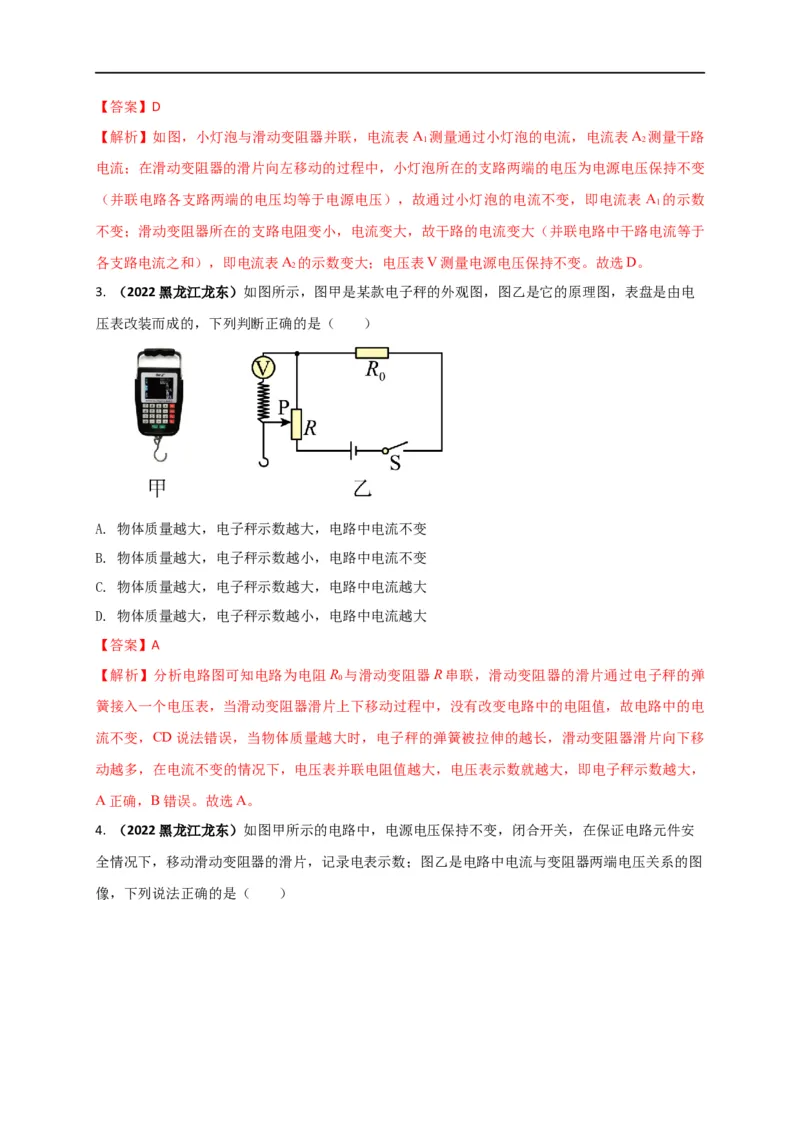

3. （2022黑龙江龙东）如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电
压表改装而成的，下列判断正确的是（ ）
A. 物体质量越大，电子秤示数越大，电路中电流不变
B. 物体质量越大，电子秤示数越小，电路中电流不变
C. 物体质量越大，电子秤示数越大，电路中电流越大
D. 物体质量越大，电子秤示数越小，电路中电流越大
【答案】A
【解析】分析电路图可知电路为电阻R 与滑动变阻器R串联，滑动变阻器的滑片通过电子秤的弹
0
簧接入一个电压表，当滑动变阻器滑片上下移动过程中，没有改变电路中的电阻值，故电路中的电
流不变，CD说法错误，当物体质量越大时，电子秤的弹簧被拉伸的越长，滑动变阻器滑片向下移
动越多，在电流不变的情况下，电压表并联电阻值越大，电压表示数就越大，即电子秤示数越大，
A正确，B错误。故选A。

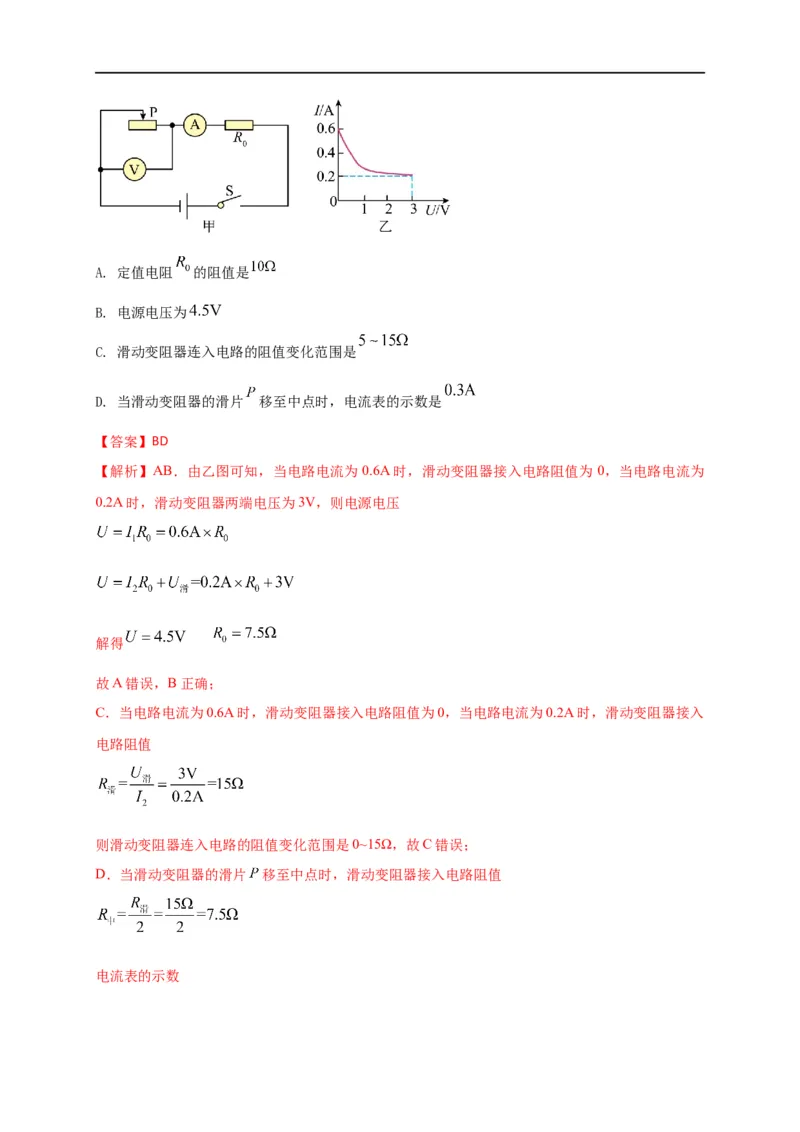

4. （2022黑龙江龙东）如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安
全情况下，移动滑动变阻器的滑片，记录电表示数；图乙是电路中电流与变阻器两端电压关系的图
像，下列说法正确的是（ ）A. 定值电阻 的阻值是
B. 电源电压为
C. 滑动变阻器连入电路的阻值变化范围是
D. 当滑动变阻器的滑片 移至中点时，电流表的示数是
【答案】BD
【解析】AB．由乙图可知，当电路电流为0.6A时，滑动变阻器接入电路阻值为 0，当电路电流为
0.2A时，滑动变阻器两端电压为3V，则电源电压
解得
故A错误，B正确；
C．当电路电流为0.6A时，滑动变阻器接入电路阻值为0，当电路电流为0.2A时，滑动变阻器接入
电路阻值
则滑动变阻器连入电路的阻值变化范围是0~15Ω，故C错误；
D．当滑动变阻器的滑片 移至中点时，滑动变阻器接入电路阻值
电流表的示数故D正确。故选BD。

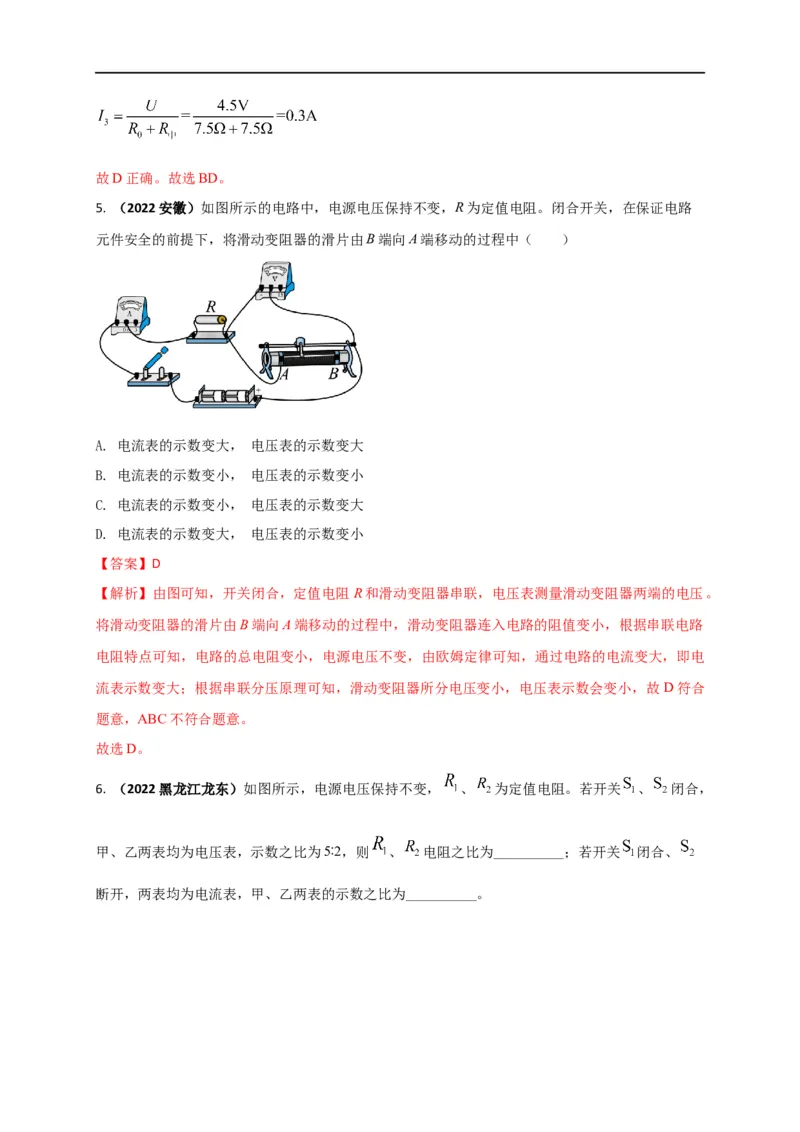

5. （2022安徽）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，在保证电路
元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（ ）
A. 电流表的示数变大， 电压表的示数变大
B. 电流表的示数变小， 电压表的示数变小
C. 电流表的示数变小， 电压表的示数变大
D. 电流表的示数变大， 电压表的示数变小
【答案】D
【解析】由图可知，开关闭合，定值电阻R和滑动变阻器串联，电压表测量滑动变阻器两端的电压。
将滑动变阻器的滑片由B端向A端移动的过程中，滑动变阻器连入电路的阻值变小，根据串联电路
电阻特点可知，电路的总电阻变小，电源电压不变，由欧姆定律可知，通过电路的电流变大，即电
流表示数变大；根据串联分压原理可知，滑动变阻器所分电压变小，电压表示数会变小，故D符合
题意，ABC不符合题意。
故选D。

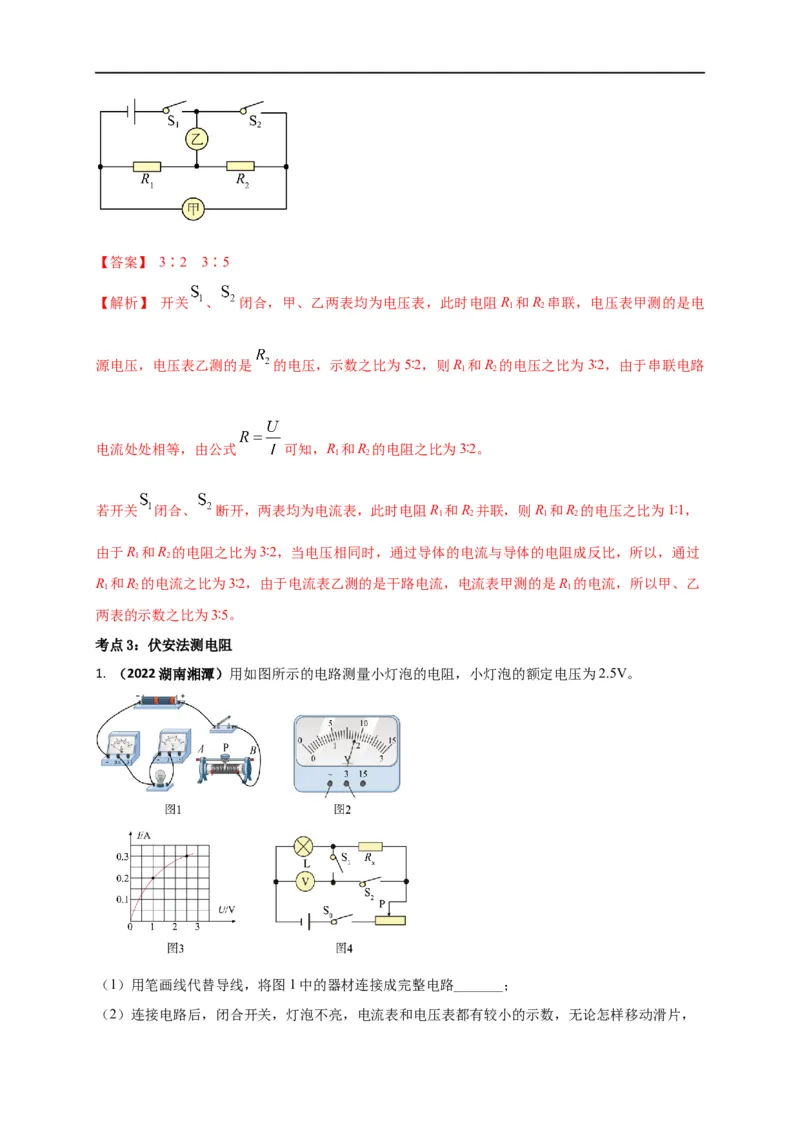

6. （2022黑龙江龙东）如图所示，电源电压保持不变， 、 为定值电阻。若开关 、 闭合，
甲、乙两表均为电压表，示数之比为5∶2，则 、 电阻之比为__________；若开关 闭合、
断开，两表均为电流表，甲、乙两表的示数之比为__________。【答案】 3∶2 3∶5
【解析】 开关 、 闭合，甲、乙两表均为电压表，此时电阻R 和R 串联，电压表甲测的是电
1 2
源电压，电压表乙测的是 的电压，示数之比为5∶2，则R 和R 的电压之比为3∶2，由于串联电路
1 2
电流处处相等，由公式 可知，R 和R 的电阻之比为3∶2。
1 2
若开关 闭合、 断开，两表均为电流表，此时电阻R 和R 并联，则R 和R 的电压之比为1∶1，
1 2 1 2
由于R 和R 的电阻之比为3∶2，当电压相同时，通过导体的电流与导体的电阻成反比，所以，通过
1 2
R 和R 的电流之比为3∶2，由于电流表乙测的是干路电流，电流表甲测的是R 的电流，所以甲、乙
1 2 1
两表的示数之比为3∶5。
考点3：伏安法测电阻

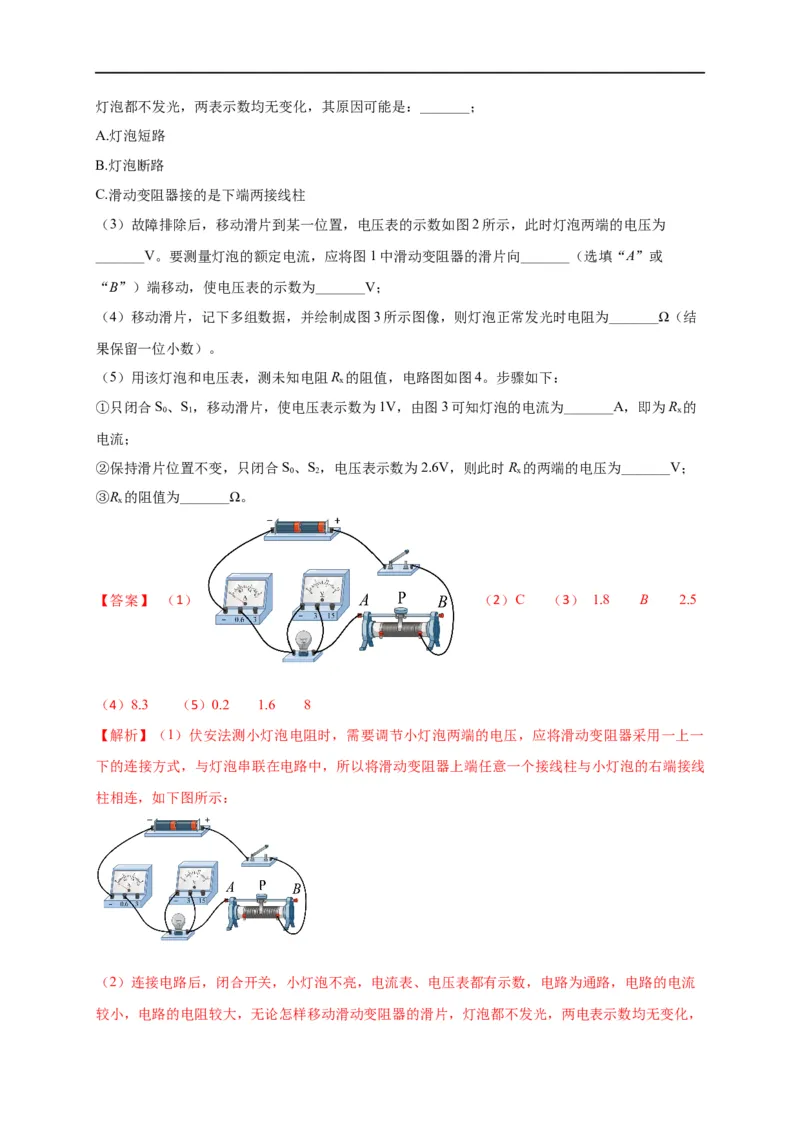

1. （2022湖南湘潭）用如图所示的电路测量小灯泡的电阻，小灯泡的额定电压为2.5V。
（1）用笔画线代替导线，将图1中的器材连接成完整电路_______；
（2）连接电路后，闭合开关，灯泡不亮，电流表和电压表都有较小的示数，无论怎样移动滑片，灯泡都不发光，两表示数均无变化，其原因可能是：_______；
A.灯泡短路
B.灯泡断路
C.滑动变阻器接的是下端两接线柱
（3）故障排除后，移动滑片到某一位置，电压表的示数如图2所示，此时灯泡两端的电压为
_______V。要测量灯泡的额定电流，应将图1中滑动变阻器的滑片向_______（选填“A”或
“B”）端移动，使电压表的示数为_______V；
（4）移动滑片，记下多组数据，并绘制成图3所示图像，则灯泡正常发光时电阻为_______Ω（结
果保留一位小数）。
（5）用该灯泡和电压表，测未知电阻R 的阻值，电路图如图4。步骤如下：
x
①只闭合S、S，移动滑片，使电压表示数为1V，由图3可知灯泡的电流为_______A，即为R 的
0 1 x
电流；
②保持滑片位置不变，只闭合S、S，电压表示数为2.6V，则此时R 的两端的电压为_______V；
0 2 x
③R 的阻值为_______Ω。
x
【答案】 （1） （2）C （3） 1.8 B 2.5
（4）8.3 （5）0.2 1.6 8
【解析】（1）伏安法测小灯泡电阻时，需要调节小灯泡两端的电压，应将滑动变阻器采用一上一
下的连接方式，与灯泡串联在电路中，所以将滑动变阻器上端任意一个接线柱与小灯泡的右端接线
柱相连，如下图所示：

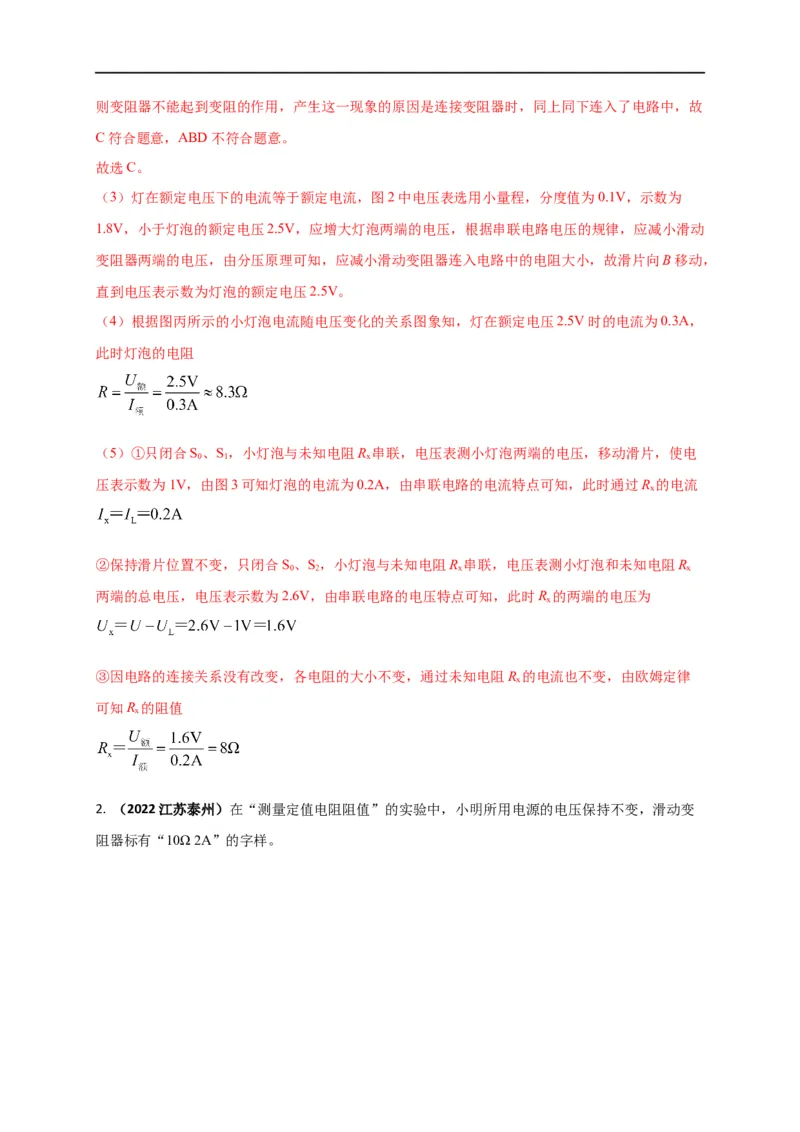

（2）连接电路后，闭合开关，小灯泡不亮，电流表、电压表都有示数，电路为通路，电路的电流
较小，电路的电阻较大，无论怎样移动滑动变阻器的滑片，灯泡都不发光，两电表示数均无变化，则变阻器不能起到变阻的作用，产生这一现象的原因是连接变阻器时，同上同下连入了电路中，故
C符合题意，ABD不符合题意。
故选C。
（3）灯在额定电压下的电流等于额定电流，图2中电压表选用小量程，分度值为0.1V，示数为
1.8V，小于灯泡的额定电压2.5V，应增大灯泡两端的电压，根据串联电路电压的规律，应减小滑动
变阻器两端的电压，由分压原理可知，应减小滑动变阻器连入电路中的电阻大小，故滑片向B移动，
直到电压表示数为灯泡的额定电压2.5V。
（4）根据图丙所示的小灯泡电流随电压变化的关系图象知，灯在额定电压2.5V时的电流为0.3A，
此时灯泡的电阻
（5）①只闭合S、S，小灯泡与未知电阻R 串联，电压表测小灯泡两端的电压，移动滑片，使电
0 1 x
压表示数为1V，由图3可知灯泡的电流为0.2A，由串联电路的电流特点可知，此时通过R 的电流
x
②保持滑片位置不变，只闭合S、S，小灯泡与未知电阻R 串联，电压表测小灯泡和未知电阻R
0 2 x x
两端的总电压，电压表示数为2.6V，由串联电路的电压特点可知，此时R 的两端的电压为
x
③因电路的连接关系没有改变，各电阻的大小不变，通过未知电阻R 的电流也不变，由欧姆定律
x
可知R 的阻值
x

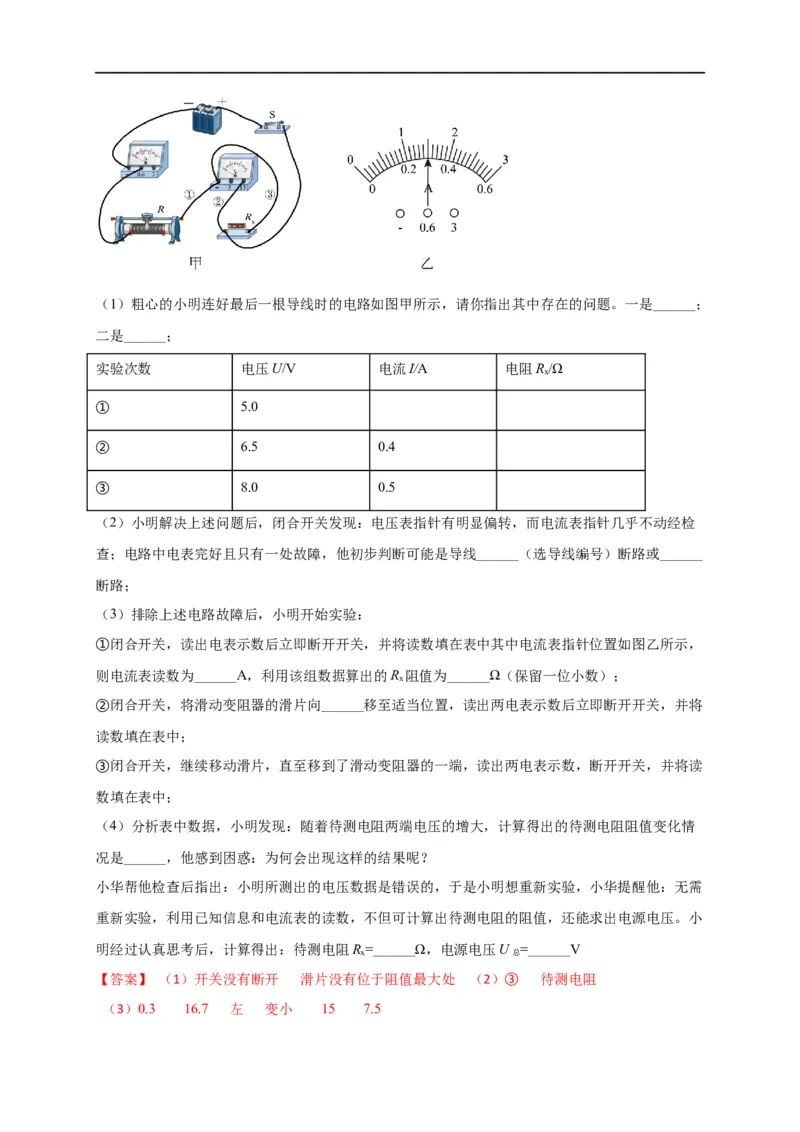

2. （2022江苏泰州）在“测量定值电阻阻值”的实验中，小明所用电源的电压保持不变，滑动变
阻器标有“10Ω 2A”的字样。（1）粗心的小明连好最后一根导线时的电路如图甲所示，请你指出其中存在的问题。一是______；
二是______；
实验次数 电压U/V 电流I/A 电阻R/Ω
x
① 5.0
② 6.5 0.4
③ 8.0 0.5
（2）小明解决上述问题后，闭合开关发现：电压表指针有明显偏转，而电流表指针几乎不动经检
查；电路中电表完好且只有一处故障，他初步判断可能是导线______（选导线编号）断路或______
断路；
（3）排除上述电路故障后，小明开始实验：
①闭合开关，读出电表示数后立即断开开关，并将读数填在表中其中电流表指针位置如图乙所示，
则电流表读数为______A，利用该组数据算出的R 阻值为______Ω（保留一位小数）；
x
②闭合开关，将滑动变阻器的滑片向______移至适当位置，读出两电表示数后立即断开开关，并将
读数填在表中；
③闭合开关，继续移动滑片，直至移到了滑动变阻器的一端，读出两电表示数，断开开关，并将读
数填在表中；
（4）分析表中数据，小明发现：随着待测电阻两端电压的增大，计算得出的待测电阻阻值变化情
况是______，他感到困惑：为何会出现这样的结果呢？
小华帮他检查后指出：小明所测出的电压数据是错误的，于是小明想重新实验，小华提醒他：无需
重新实验，利用已知信息和电流表的读数，不但可计算出待测电阻的阻值，还能求出电源电压。小
明经过认真思考后，计算得出：待测电阻R=______Ω，电源电压U =______V
x 总
【答案】 （1）开关没有断开 滑片没有位于阻值最大处 （2）③ 待测电阻

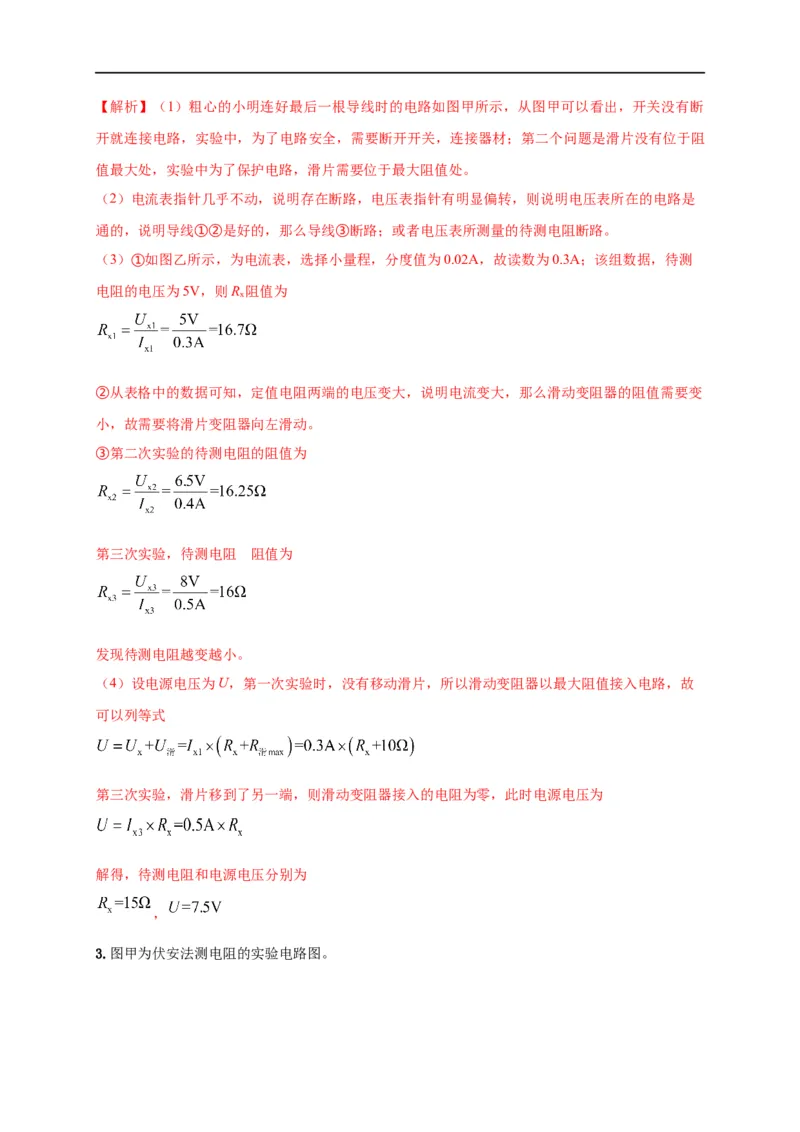

（3）0.3 16.7 左 变小 15 7.5【解析】（1）粗心的小明连好最后一根导线时的电路如图甲所示，从图甲可以看出，开关没有断
开就连接电路，实验中，为了电路安全，需要断开开关，连接器材；第二个问题是滑片没有位于阻
值最大处，实验中为了保护电路，滑片需要位于最大阻值处。
（2）电流表指针几乎不动，说明存在断路，电压表指针有明显偏转，则说明电压表所在的电路是
通的，说明导线①②是好的，那么导线③断路；或者电压表所测量的待测电阻断路。
（3）①如图乙所示，为电流表，选择小量程，分度值为0.02A，故读数为0.3A；该组数据，待测
电阻的电压为5V，则R 阻值为
x
②从表格中的数据可知，定值电阻两端的电压变大，说明电流变大，那么滑动变阻器的阻值需要变
小，故需要将滑片变阻器向左滑动。
③第二次实验的待测电阻的阻值为
第三次实验，待测电阻 的阻值为
发现待测电阻越变越小。
（4）设电源电压为U，第一次实验时，没有移动滑片，所以滑动变阻器以最大阻值接入电路，故
可以列等式
第三次实验，滑片移到了另一端，则滑动变阻器接入的电阻为零，此时电源电压为
解得，待测电阻和电源电压分别为
，

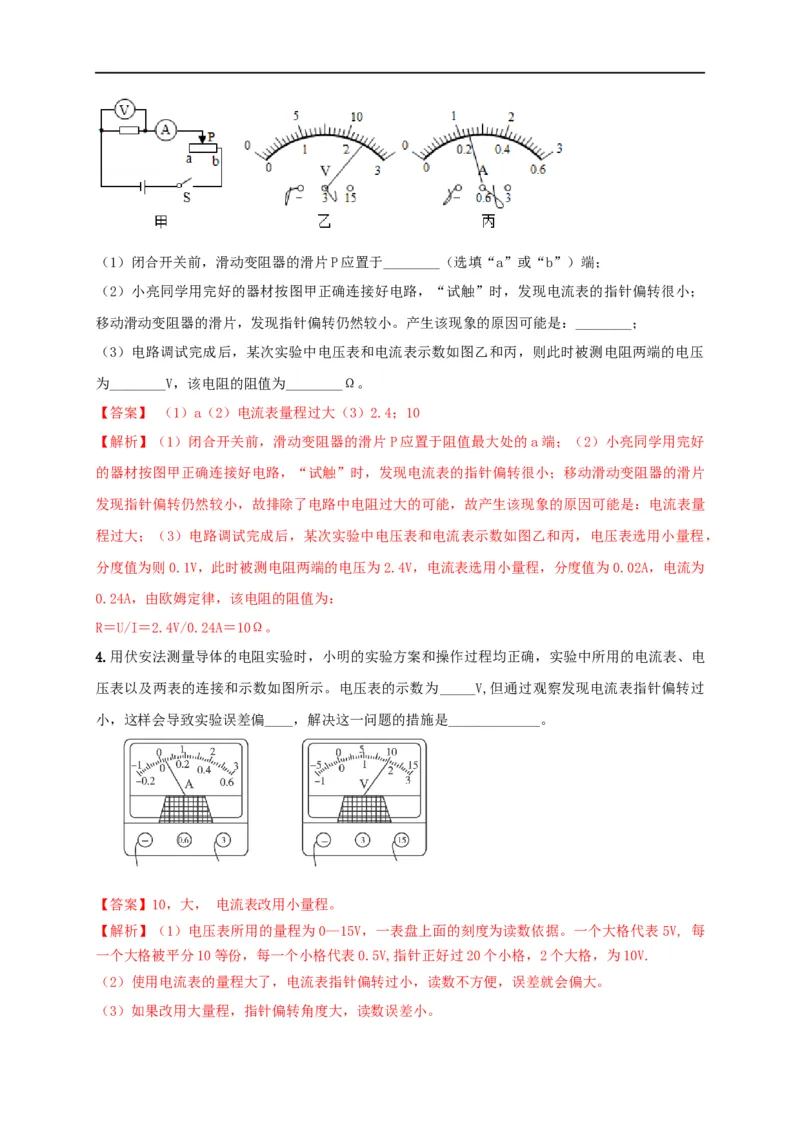

3.图甲为伏安法测电阻的实验电路图。（1）闭合开关前，滑动变阻器的滑片P应置于________（选填“a”或“b”）端；
（2）小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；
移动滑动变阻器的滑片，发现指针偏转仍然较小。产生该现象的原因可能是：________；
（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙，则此时被测电阻两端的电压
为________V，该电阻的阻值为________Ω。
【答案】 （1）a（2）电流表量程过大（3）2.4；10
【解析】（1）闭合开关前，滑动变阻器的滑片P应置于阻值最大处的a端；（2）小亮同学用完好
的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；移动滑动变阻器的滑片
发现指针偏转仍然较小，故排除了电路中电阻过大的可能，故产生该现象的原因可能是：电流表量
程过大；（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙，电压表选用小量程，
分度值为则0.1V，此时被测电阻两端的电压为2.4V，电流表选用小量程，分度值为0.02A，电流为
0.24A，由欧姆定律，该电阻的阻值为：
R＝U/I＝2.4V/0.24A＝10Ω。
4.用伏安法测量导体的电阻实验时，小明的实验方案和操作过程均正确，实验中所用的电流表、电
压表以及两表的连接和示数如图所示。电压表的示数为_____V,但通过观察发现电流表指针偏转过
小，这样会导致实验误差偏____，解决这一问题的措施是_____________。
【答案】10，大， 电流表改用小量程。
【解析】（1）电压表所用的量程为0—15V，一表盘上面的刻度为读数依据。一个大格代表5V, 每
一个大格被平分10等份，每一个小格代表0.5V,指针正好过20个小格，2个大格，为10V.
（2）使用电流表的量程大了，电流表指针偏转过小，读数不方便，误差就会偏大。
（3）如果改用大量程，指针偏转角度大，读数误差小。
