第 15 讲—欧姆定律
2023 年中考物理一轮复习讲练测
学校:___________姓名：___________班级：___________考号：___________
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
一、单选题

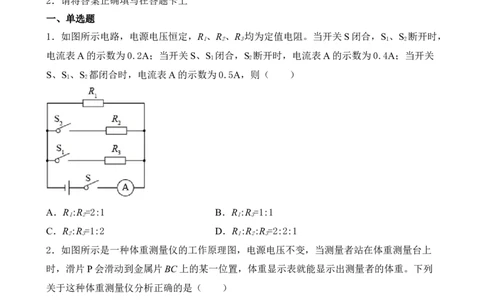

1．如图所示电路，电源电压恒定，R 、R 、R 均为定值电阻。当开关S闭合，S 、S 断开时，
1 2 3 1 2
电流表A的示数为0.2A；当开关S、S 闭合，S 断开时，电流表A的示数为0.4A；当开关
1 2
S、S 、S 都闭合时，电流表A的示数为0.5A，则（ ）
1 2
A．R :R =2:1 B．R :R =1:1
1 2 1 3
C．R :R =1:2 D．R :R :R =2:2:1
2 3 1 2 3
2．如图所示是一种体重测量仪的工作原理图，电源电压不变，当测量者站在体重测量台上
时，滑片P会滑动到金属片BC上的某一位置，体重显示表就能显示出测量者的体重。下列
关于这种体重测量仪分析正确的是（ ）
A．体重越小，电流表示数越小，电压表示数越大
B．体重越大，电流表示数越大，电压表示数越大
C．体重显示表选用电压表改装更合理D．当测量者站在体重测量台上时，R 的阻值变大
2
3．如图电路，闭合开关，小灯泡不发光，电流表和电压表均没有示数，则可能出现的故障
是
A．小灯泡短路 B．小灯泡断路
C．滑动变阻器短路 D．滑动变阻器断路

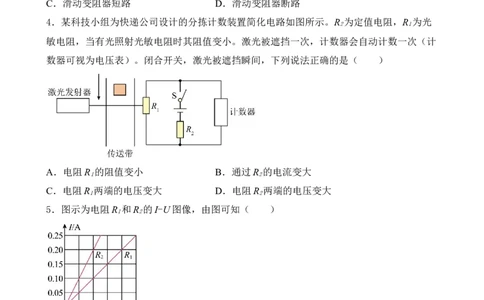

4．某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R 为定值电阻，R 为光
2 1
敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计
数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）
A．电阻R 的阻值变小 B．通过R 的电流变大
1 2
C．电阻R 两端的电压变大 D．电阻R 两端的电压变大
1 2
5．图示为电阻R 和R 的I-U图像，由图可知（ ）
1 2
A．R 的阻值为5Ω
1
B．R 的阻值小于R 的阻值
1 2
C．将R 、R 串联接入电路，通电后R 两端的电压大于R 两端的电压
1 2 1 2
D．将R 、R 并联接入电路，通电后通过R 的电流大于通过R 的电流
1 2 1 2
6．某同学利用如图所示电路测小灯泡电阻，实验中测量出了多组数据，并根据所测数据画
出了电流表与电压表示数关系的图象，下面几个图象符合实际的是A． B．
C． D．

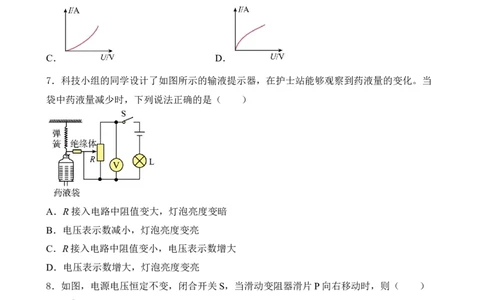

7．科技小组的同学设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当
袋中药液量减少时，下列说法正确的是（ ）
A．R接入电路中阻值变大，灯泡亮度变暗
B．电压表示数减小，灯泡亮度变亮
C．R接入电路中阻值变小，电压表示数增大
D．电压表示数增大，灯泡亮度变亮
8．如图，电源电压恒定不变，闭合开关S，当滑动变阻器滑片P向右移动时，则（ ）
A．电压表V的示数不变，电流表A 的示数变小
1
B．电压表V的示数变大，电流表A 的示数变小
2C．电压表V的示数变小，电流表A 的示数变大
1
D．电压表V的示数变小，电流表A 的示数不变
2
二、填空题
9．图是小华探究电流与电阻关系的实验电路，AB间可以换接多个不同阻值的电阻。在每次
换接电阻后，他应调节滑动变阻器滑片控制AB间______不变。换接电阻多次实验，是为了
______。

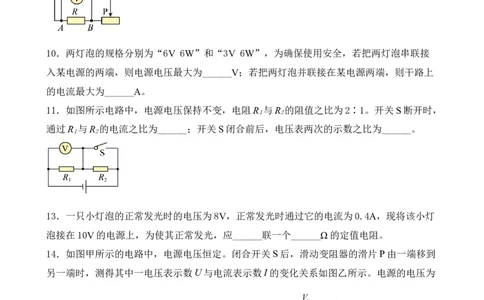

10．两灯泡的规格分别为“6V 6W”和“3V 6W”，为确保使用安全，若把两灯泡串联接
入某电源的两端，则电源电压最大为______V；若把两灯泡并联接在某电源两端，则干路上
的电流最大为______A。
11．如图所示电路中，电源电压保持不变，电阻R 与R 的阻值之比为2∶1。开关S断开时，
1 2
通过R 与R 的电流之比为______；开关S闭合前后，电压表两次的示数之比为______。
1 2
13．一只小灯泡的正常发光时的电压为8V，正常发光时通过它的电流为0.4A，现将该小灯
泡接在10V的电源上，为使其正常发光，应______联一个______Ω的定值电阻。
14．如图甲所示的电路中，电源电压恒定。闭合开关S后，滑动变阻器的滑片P由一端移到
另一端时，测得其中一电压表示数U与电流表示数I的变化关系如图乙所示。电源的电压为
___________V，当滑动变阻器的滑片P位于中点时，电压表 的示数为___________V。15．如图是一电子测力计的电路示意图，M、N均为金属板，N固定不动，a、b、c、d是四
个接线柱，ab、cd两位置可接入“定值电阻”、“电流表”或“电压表”，若力F增大时，
要求仪表的示数也增大，则接线柱a、b之间应接入________（“电流表”或“电压表”），
接线柱c、d之间应接入________。
16．如图所示，当开关S闭合，滑动变阻器的滑片P由最右端向中点处滑动的过程中，电压
表V的示数______，电流表A 示数______（填“变大”、“变小”或“不变”）。
1
17．如图甲所示，小灯泡标有“6V ？A”字样，滑动变阻器标有“？Ω 2A”字样。只闭合
开关S 、S 时，在电路安全的情况下调节滑动变阻器的滑片，绘制了电流表与电压表的示数
2 4
关系图像如图乙所示，该电路的电源电压为____________V，当灯泡两端电压为6V时，流
经灯泡的电流为I ，保持滑动变阻器滑片不动，断开S ，此时流经灯泡的电流为I ，已知
1 4 2
I ∶I =8∶3；只闭合开关S 、S 和S ，在电路安全的情况下最大范围调节滑动变阻器滑片，
1 2 1 3 4
绘制了电流表示数与滑动变阻器连入阻值关系的图像如图丙所示；只闭合开关S 、S 时，电
2 3
流表A的最小示数为____________A。（灯丝的电阻不随温度的变化而变化）
【答案】 6 0.1218．加在一个导体两端的电压是3V，通过它的电流是0.5A，这个导体的电阻是_______Ω，
若将该导体接到6V的电源上，导体的电阻为_______Ω。
三、作图题
19．请完成“探究电流与电阻的关系”的实验中未连完的电路。
20．如图所示电路中，电源电压保持不变，当闭合开关后，电压表的示数为6 V，电流表的
示数为1.5 A，在方框内画出两个阻值都为8 Ω的电阻连接情况。
( )
四、实验题
21．用如图甲所示的实验电路探究“电流与电阻的关系”．
（1）连接电路时，图甲中导线E端应与滑动变阻器的_____接线柱相连，使闭合开关前滑动
变阻器的滑片P应置于_____端．（填“A”“B”“C”或“D”）
（2）闭合开关，移动滑动变阻器的滑片P发现，电压表始终无示数，电流表有示数，其原
因可能是_____（只填序号）
A．滑动变阻器断路 B．R短路 C．R断路
（3）排除故障后，将5 Ω的电阻接入电路，调节滑动变阻器，使电压表示数为1.5 V，电
流表指针位置如图乙所示，则电流表读数为_____A．
（4）将5 Ω的电阻换成10 Ω的电阻后，闭合开关，调节滑动变阻器的滑片P到合适位置，记录试验数据，此操作中调节滑动变阻器的目的是_____．
（5）再将电阻换成15 Ω重复操作．
电阻R/Ω 5 10 15
电流I/A 0.15 0.1
（6）分析数据可得出结论：_____.
22．小明同学测量某未知电阻的阻值（电源电压恒定）。
（1）该实验的原理是______；
（2）按照图甲电路图连接电路，闭合开关前，将滑动变阻器滑片P移到最______端（选填
“左”或“右”）；
（3）按照图甲电路图正确连接电路后，闭合开关，小明发现电流表无示数，但电压表示数
很大。电路中出现的故障原因是R ______（选填“断路”或“短路”）；
0
（4）排除故障后，电流表和电压表的示数如图乙所示，则R =______。接下来小明调整变阻
0
器的滑片继续测量，这样做的目的是______；
（5）小明想利用以上器材测量另一个未知电阻R 的阻值，但发现电流表已经损坏。小华帮
x
他设计另一个实验方案：利用图丙所示的电路，先闭合开关S、S ，记下电压表的示数U ，
1 1
再______，记下电压表示数U 。则R =______（表达式用测得的量与已知量表示）。
2 x
23．如图甲所示，为小明用伏安法测未知电阻Rx的实验电路图。（1）连接电路时，开关应处于 ___________状态；
（2）闭合开关，移动滑动变阻器的滑片，当电压表示数为2.4V时，电流表示数如图乙所示，
其读数为 ___________A；小明把多次测量的电流值和电压值记录在如表中，利用表格的数
据求出未知电阻Rx的阻值为 ___________Ω；
序号 1 2 3
电压U/V 1.1 2.4 3.0
0.1
电流I/A 0.30
0
（3）在图甲电路中，已知滑动变阻器的最大阻值为R ，如只用电压表（拆掉电流表），也
0
能测出Rx的阻值。具体操作是：滑动变阻器调到最大阻值，连好线路，闭合开关，读出电
压表的示数为U ，接下来将滑片移到 ___________（选填“A”或“B”）端，读出电压表
1
的示数为U ，则待测电阻Rx=___________。（用U 、U 、R 表示）；如果只用电流表（拆
2 1 2 0
掉电压表） ___________（选填“能”或“不能”）测出待测电阻Rx的阻值。
五、计算题
24．如图电路中，电源电压不变，R =20Ω，滑动变阻器R 的最大阻值为60Ω，小灯泡L的
1 2
正常工作电压为5V，电流表的量程（0~0.6A或0~3A）。只闭合S 时，电流表的示数为
2
0.4A；只闭合S ，且变阻器的滑片P在正中点时，电流表的示数为0.3A。（不考虑温度对
3
灯丝电阻的影响）
（1）电源电压和灯丝电阻；
（2）只闭合S 时，要使小灯泡L正常发光，变阻器R 连入电路的阻值；
3 2
（3）闭合S 、S 、S ，为保证不损坏电流表，变阻器R 的阻值可调范围和电流表的变化范
1 2 3 2
围。25．如图所示，电源电压不变，R ＝10Ω，R ＝30Ω，当S 、S 均断开时，电压表的示数为
1 3 1 2
6V。则：
（1）电源电压为多少？
（2）闭合开关S 、S 时，电流表示数为1A，电阻器R 的阻值是多少？
1 2 2
（3）此电路存在的不足是什么？
