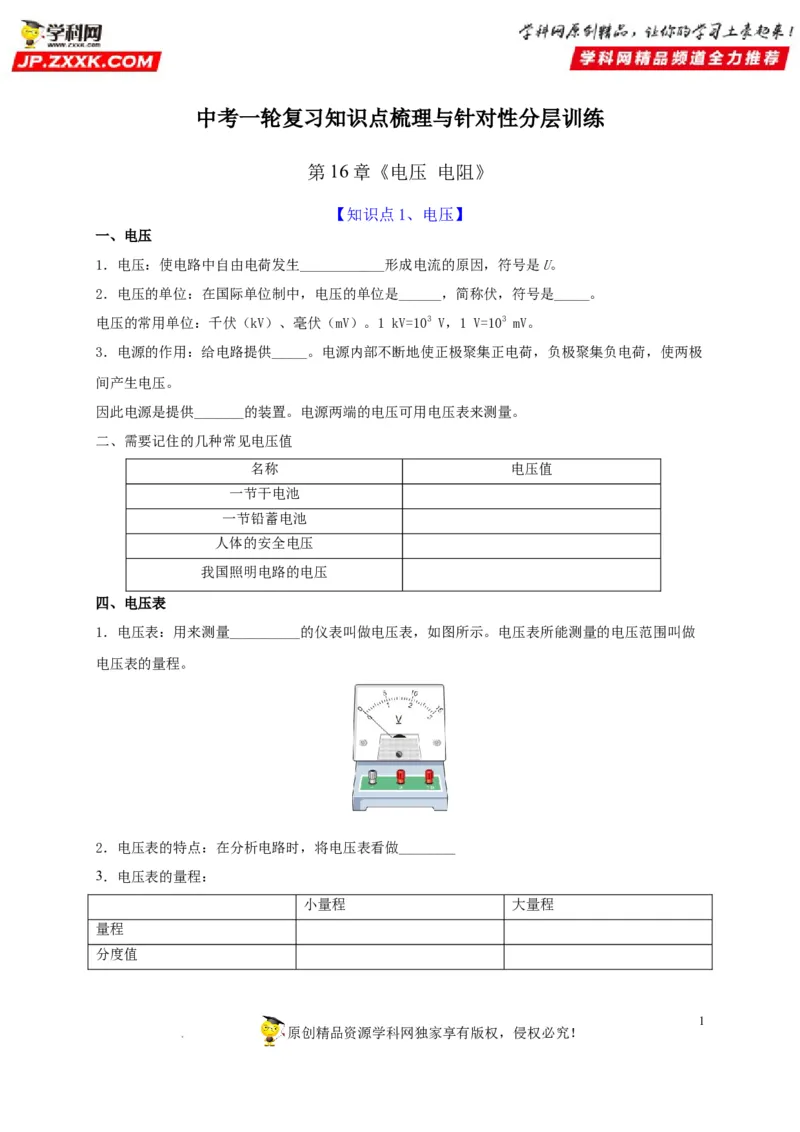

中考一轮复习知识点梳理与针对性分层训练
第16章《电压 电阻》
【知识点1、电压】
一、电压
1．电压：使电路中自由电荷发生____________形成电流的原因，符号是U。
2．电压的单位：在国际单位制中，电压的单位是______，简称伏，符号是_____。
电压的常用单位：千伏（kV）、毫伏（mV）。1 kV=103 V，1 V=103 mV。
3．电源的作用：给电路提供_____。电源内部不断地使正极聚集正电荷，负极聚集负电荷，使两极
间产生电压。
因此电源是提供_______的装置。电源两端的电压可用电压表来测量。
二、需要记住的几种常见电压值
名称 电压值
一节干电池
一节铅蓄电池
人体的安全电压
我国照明电路的电压
四、电压表
1．电压表：用来测量__________的仪表叫做电压表，如图所示。电压表所能测量的电压范围叫做
电压表的量程。
2．电压表的特点：在分析电路时，将电压表看做________
3．电压表的量程：
小量程 大量程
量程
分度值
1
原创精品资源学科网独家享有版权，侵权必究！

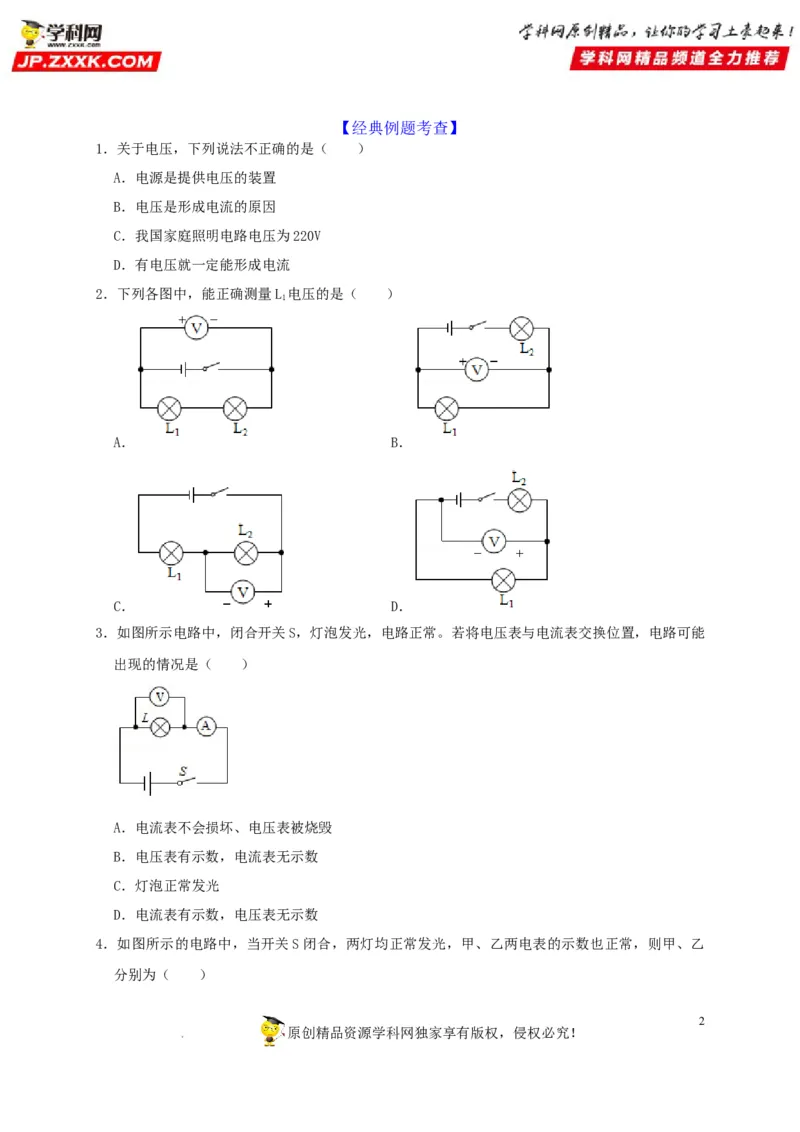

学科网（北京）股份有限公司【经典例题考查】
1．关于电压，下列说法不正确的是（ ）
A．电源是提供电压的装置
B．电压是形成电流的原因
C．我国家庭照明电路电压为220V
D．有电压就一定能形成电流
2．下列各图中，能正确测量L 电压的是（ ）
1
A． B．
C． D．
3．如图所示电路中，闭合开关S，灯泡发光，电路正常。若将电压表与电流表交换位置，电路可能
出现的情况是（ ）
A．电流表不会损坏、电压表被烧毁
B．电压表有示数，电流表无示数
C．灯泡正常发光
D．电流表有示数，电压表无示数

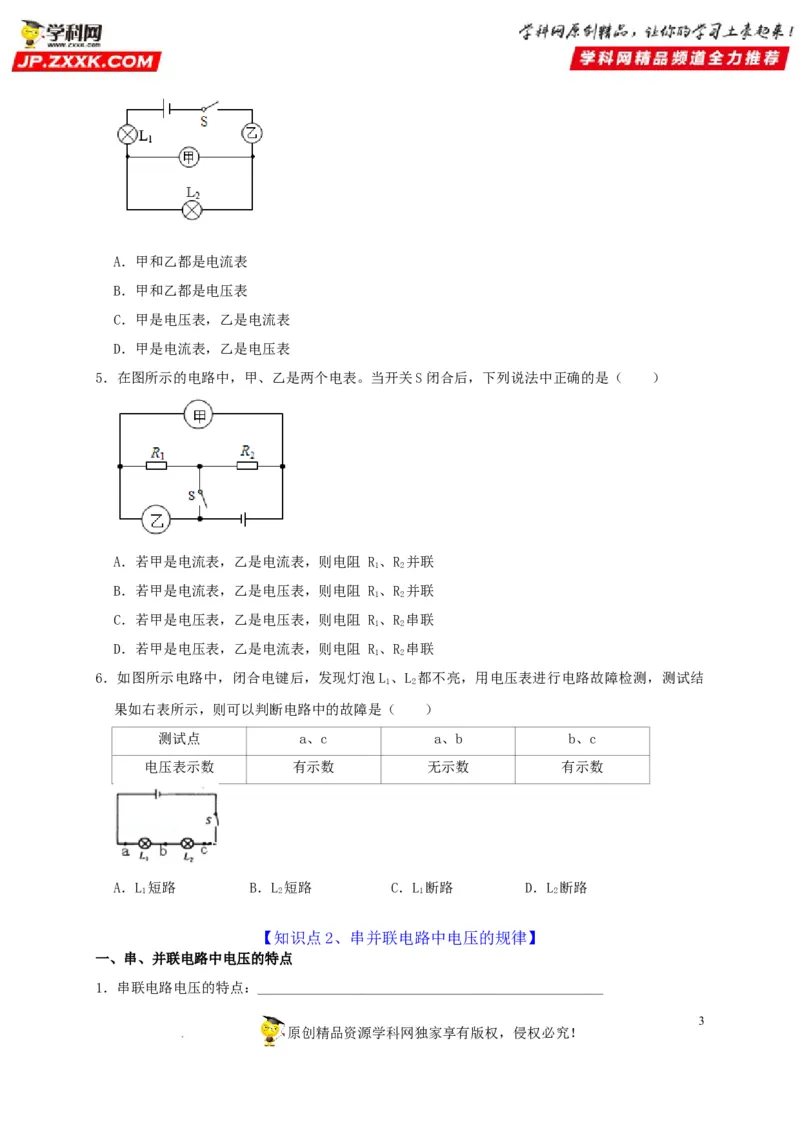

4．如图所示的电路中，当开关S闭合，两灯均正常发光，甲、乙两电表的示数也正常，则甲、乙
分别为（ ）
2
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．甲和乙都是电流表
B．甲和乙都是电压表
C．甲是电压表，乙是电流表
D．甲是电流表，乙是电压表

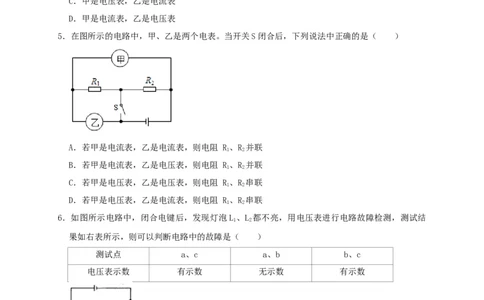

5．在图所示的电路中，甲、乙是两个电表。当开关S闭合后，下列说法中正确的是（ ）
A．若甲是电流表，乙是电流表，则电阻 R、R 并联
1 2
B．若甲是电流表，乙是电压表，则电阻 R、R 并联
1 2
C．若甲是电压表，乙是电压表，则电阻 R、R 串联
1 2
D．若甲是电压表，乙是电流表，则电阻 R、R 串联
1 2
6．如图所示电路中，闭合电键后，发现灯泡L 、L 都不亮，用电压表进行电路故障检测，测试结
1 2
果如右表所示，则可以判断电路中的故障是（ ）
测试点 a、c a、b b、c
电压表示数 有示数 无示数 有示数
A．L 短路 B．L 短路 C．L 断路 D．L 断路
1 2 1 2
【知识点2、串并联电路中电压的规律】
一、串、并联电路中电压的特点
1．串联电路电压的特点：_________________________________________________
3
原创精品资源学科网独家享有版权，侵权必究！

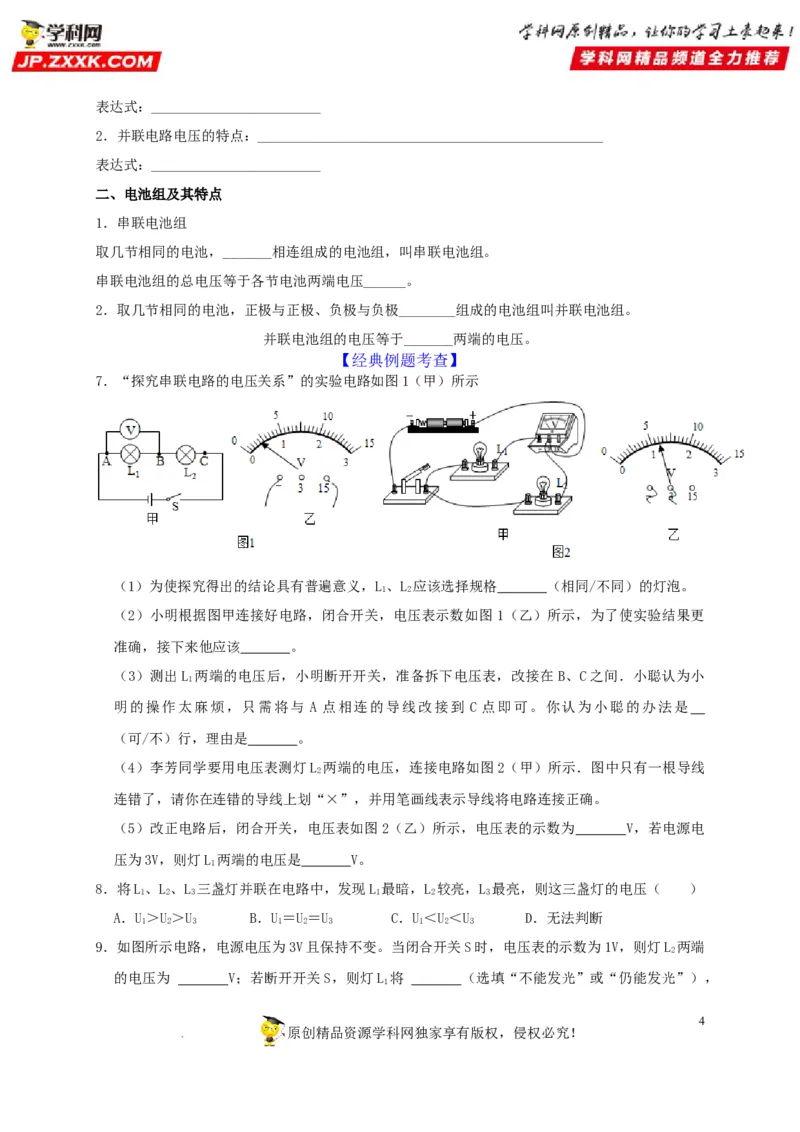

学科网（北京）股份有限公司表达式：________________________
2．并联电路电压的特点：_________________________________________________
表达式：________________________
二、电池组及其特点
1．串联电池组
取几节相同的电池，_______相连组成的电池组，叫串联电池组。
串联电池组的总电压等于各节电池两端电压______。
2．取几节相同的电池，正极与正极、负极与负极________组成的电池组叫并联电池组。
并联电池组的电压等于_______两端的电压。
【经典例题考查】

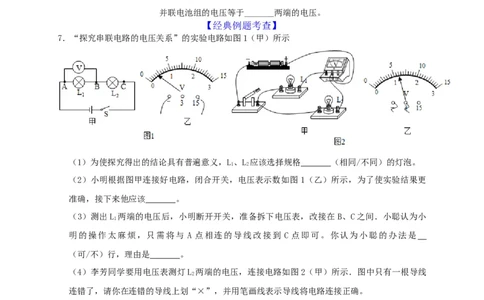

7．“探究串联电路的电压关系”的实验电路如图1（甲）所示
（1）为使探究得出的结论具有普遍意义，L、L 应该选择规格 （相同/不同）的灯泡。
1 2
（2）小明根据图甲连接好电路，闭合开关，电压表示数如图 1（乙）所示，为了使实验结果更
准确，接下来他应该 。
（3）测出L 两端的电压后，小明断开开关，准备拆下电压表，改接在 B、C之间．小聪认为小
1
明的操作太麻烦，只需将与 A 点相连的导线改接到 C 点即可。你认为小聪的办法是
（可/不）行，理由是 。
（4）李芳同学要用电压表测灯L 两端的电压，连接电路如图2（甲）所示．图中只有一根导线
2
连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确。
（5）改正电路后，闭合开关，电压表如图2（乙）所示，电压表的示数为 V，若电源电
压为3V，则灯L 两端的电压是 V。
1
8．将L、L、L 三盏灯并联在电路中，发现L 最暗，L 较亮，L 最亮，则这三盏灯的电压（ ）
1 2 3 1 2 3
A．U＞U＞U B．U＝U＝U C．U＜U＜U D．无法判断
1 2 3 1 2 3 1 2 3
9．如图所示电路，电源电压为3V且保持不变。当闭合开关S时，电压表的示数为1V，则灯L 两端
2
的电压为 V；若断开开关S，则灯L 将 （选填“不能发光”或“仍能发光”），
1
4
原创精品资源学科网独家享有版权，侵权必究！

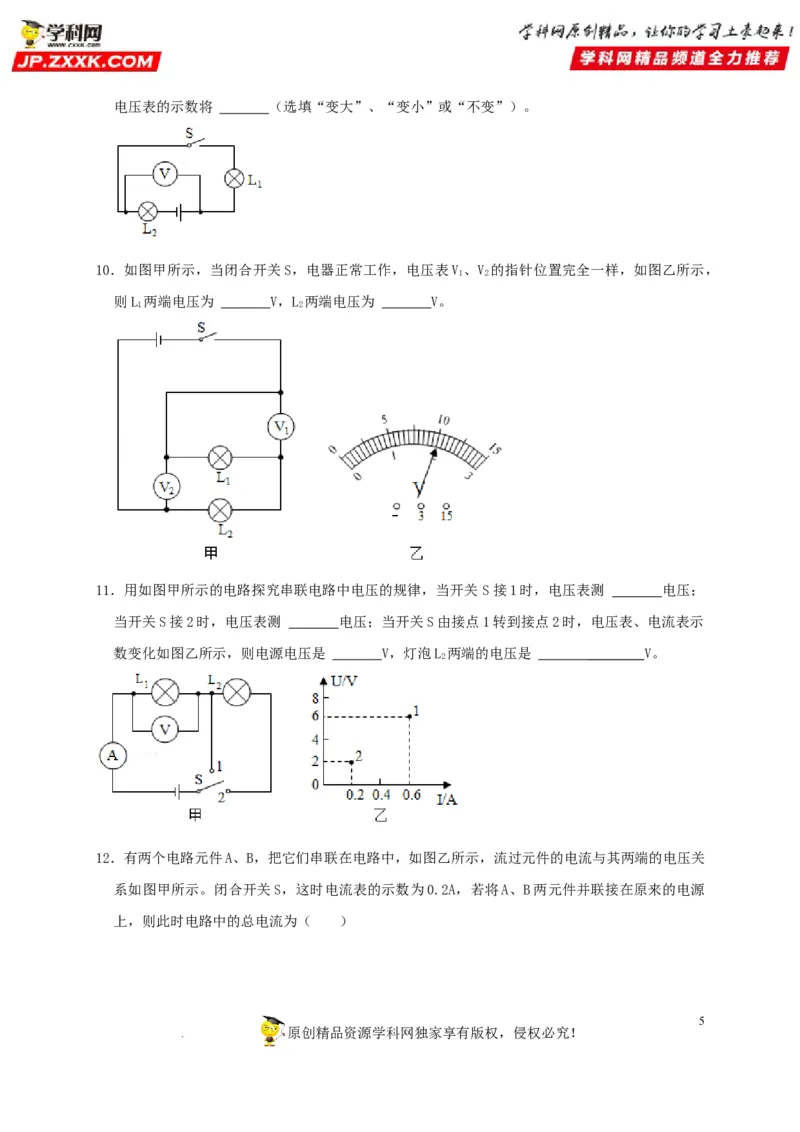

学科网（北京）股份有限公司电压表的示数将 （选填“变大”、“变小”或“不变”）。
10．如图甲所示，当闭合开关S，电器正常工作，电压表V 、V 的指针位置完全一样，如图乙所示，
1 2
则L 两端电压为 V，L 两端电压为 V。
1 2
11．用如图甲所示的电路探究串联电路中电压的规律，当开关 S接1时，电压表测 电压；
当开关S接2时，电压表测 电压；当开关S由接点1转到接点2时，电压表、电流表示
数变化如图乙所示，则电源电压是 V，灯泡L 两端的电压是 _______ _V。
2

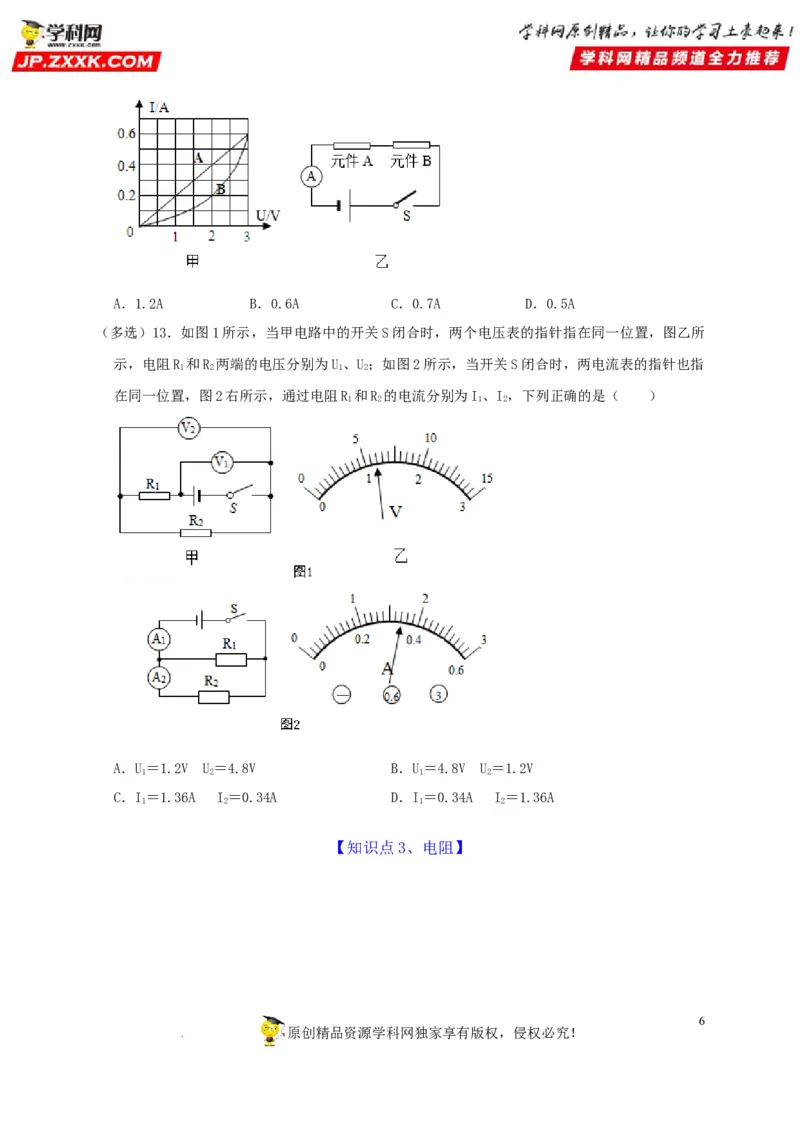

12．有两个电路元件A、B，把它们串联在电路中，如图乙所示，流过元件的电流与其两端的电压关
系如图甲所示。闭合开关S，这时电流表的示数为0.2A，若将A、B两元件并联接在原来的电源
上，则此时电路中的总电流为（ ）
5
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．1.2A B．0.6A C．0.7A D．0.5A
（多选）13．如图1所示，当甲电路中的开关S闭合时，两个电压表的指针指在同一位置，图乙所
示，电阻R 和R 两端的电压分别为U、U；如图2所示，当开关S闭合时，两电流表的指针也指
1 2 1 2
在同一位置，图2右所示，通过电阻R 和R 的电流分别为I、I，下列正确的是（ ）
1 2 1 2
A．U＝1.2V U＝4.8V B．U＝4.8V U＝1.2V
1 2 1 2
C．I＝1.36A I＝0.34A D．I＝0.34A I＝1.36A
1 2 1 2
【知识点3、电阻】
6
原创精品资源学科网独家享有版权，侵权必究！

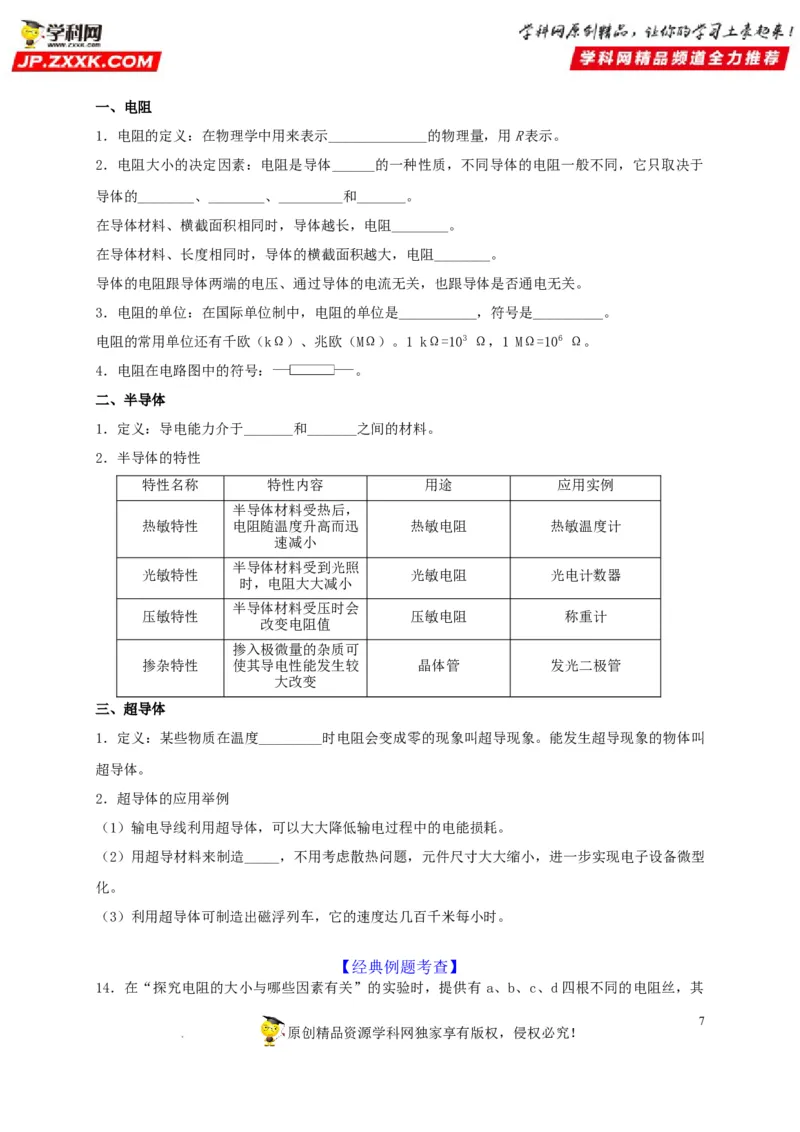

学科网（北京）股份有限公司一、电阻
1．电阻的定义：在物理学中用来表示______________的物理量，用R表示。
2．电阻大小的决定因素：电阻是导体______的一种性质，不同导体的电阻一般不同，它只取决于
导体的________、________、_________和_______。
在导体材料、横截面积相同时，导体越长，电阻________。
在导体材料、长度相同时，导体的横截面积越大，电阻________。
导体的电阻跟导体两端的电压、通过导体的电流无关，也跟导体是否通电无关。
3．电阻的单位：在国际单位制中，电阻的单位是___________，符号是__________。
电阻的常用单位还有千欧（kΩ）、兆欧（MΩ）。1 kΩ=103 Ω，1 MΩ=106 Ω。
4．电阻在电路图中的符号： 。
二、半导体
1．定义：导电能力介于_______和_______之间的材料。
2．半导体的特性
特性名称 特性内容 用途 应用实例
半导体材料受热后，
热敏特性 电阻随温度升高而迅 热敏电阻 热敏温度计
速减小
半导体材料受到光照
光敏特性 光敏电阻 光电计数器
时，电阻大大减小
半导体材料受压时会
压敏特性 压敏电阻 称重计
改变电阻值
掺入极微量的杂质可
掺杂特性 使其导电性能发生较 晶体管 发光二极管
大改变
三、超导体
1．定义：某些物质在温度_________时电阻会变成零的现象叫超导现象。能发生超导现象的物体叫
超导体。
2．超导体的应用举例
（1）输电导线利用超导体，可以大大降低输电过程中的电能损耗。
（2）用超导材料来制造_____，不用考虑散热问题，元件尺寸大大缩小，进一步实现电子设备微型
化。
（3）利用超导体可制造出磁浮列车，它的速度达几百千米每小时。
【经典例题考查】
14．在“探究电阻的大小与哪些因素有关”的实验时，提供有 a、b、c、d四根不同的电阻丝，其
7
原创精品资源学科网独家享有版权，侵权必究！

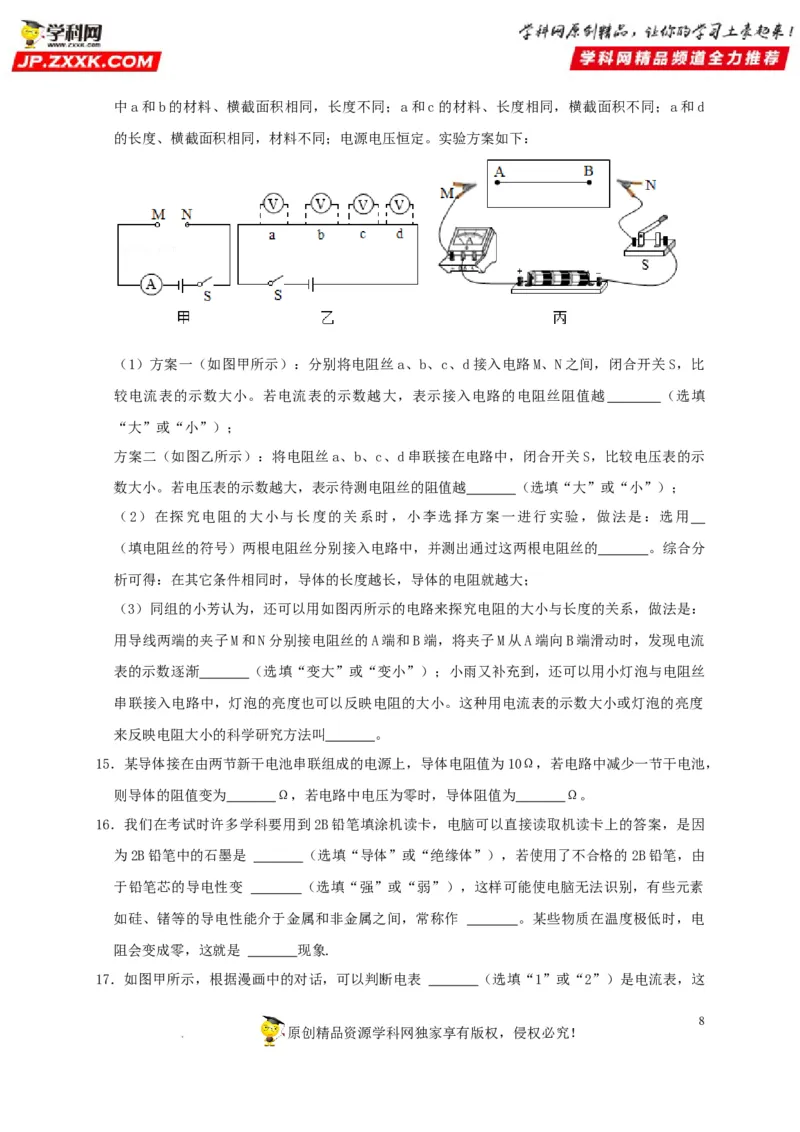

学科网（北京）股份有限公司中a和b的材料、横截面积相同，长度不同；a和c的材料、长度相同，横截面积不同；a和d
的长度、横截面积相同，材料不同；电源电压恒定。实验方案如下：
（1）方案一（如图甲所示）：分别将电阻丝a、b、c、d接入电路M、N之间，闭合开关S，比
较电流表的示数大小。若电流表的示数越大，表示接入电路的电阻丝阻值越 （选填
“大”或“小”）；
方案二（如图乙所示）：将电阻丝a、b、c、d串联接在电路中，闭合开关S，比较电压表的示
数大小。若电压表的示数越大，表示待测电阻丝的阻值越 （选填“大”或“小”）；
（2）在探究电阻的大小与长度的关系时，小李选择方案一进行实验，做法是：选用
（填电阻丝的符号）两根电阻丝分别接入电路中，并测出通过这两根电阻丝的 。综合分
析可得：在其它条件相同时，导体的长度越长，导体的电阻就越大；
（3）同组的小芳认为，还可以用如图丙所示的电路来探究电阻的大小与长度的关系，做法是：
用导线两端的夹子M和N分别接电阻丝的A端和B端，将夹子M从A端向B端滑动时，发现电流
表的示数逐渐 （选填“变大”或“变小”）；小雨又补充到，还可以用小灯泡与电阻丝
串联接入电路中，灯泡的亮度也可以反映电阻的大小。这种用电流表的示数大小或灯泡的亮度
来反映电阻大小的科学研究方法叫 。
15．某导体接在由两节新干电池串联组成的电源上，导体电阻值为10Ω，若电路中减少一节干电池，
则导体的阻值变为 Ω，若电路中电压为零时，导体阻值为 Ω。
16．我们在考试时许多学科要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因
为2B铅笔中的石墨是 （选填“导体”或“绝缘体”），若使用了不合格的2B铅笔，由
于铅笔芯的导电性变 （选填“强”或“弱”），这样可能使电脑无法识别，有些元素
如硅、锗等的导电性能介于金属和非金属之间，常称作 。某些物质在温度极低时，电
阻会变成零，这就是 现象.
17．如图甲所示，根据漫画中的对话，可以判断电表 （选填“1”或“2”）是电流表，这
8
原创精品资源学科网独家享有版权，侵权必究！

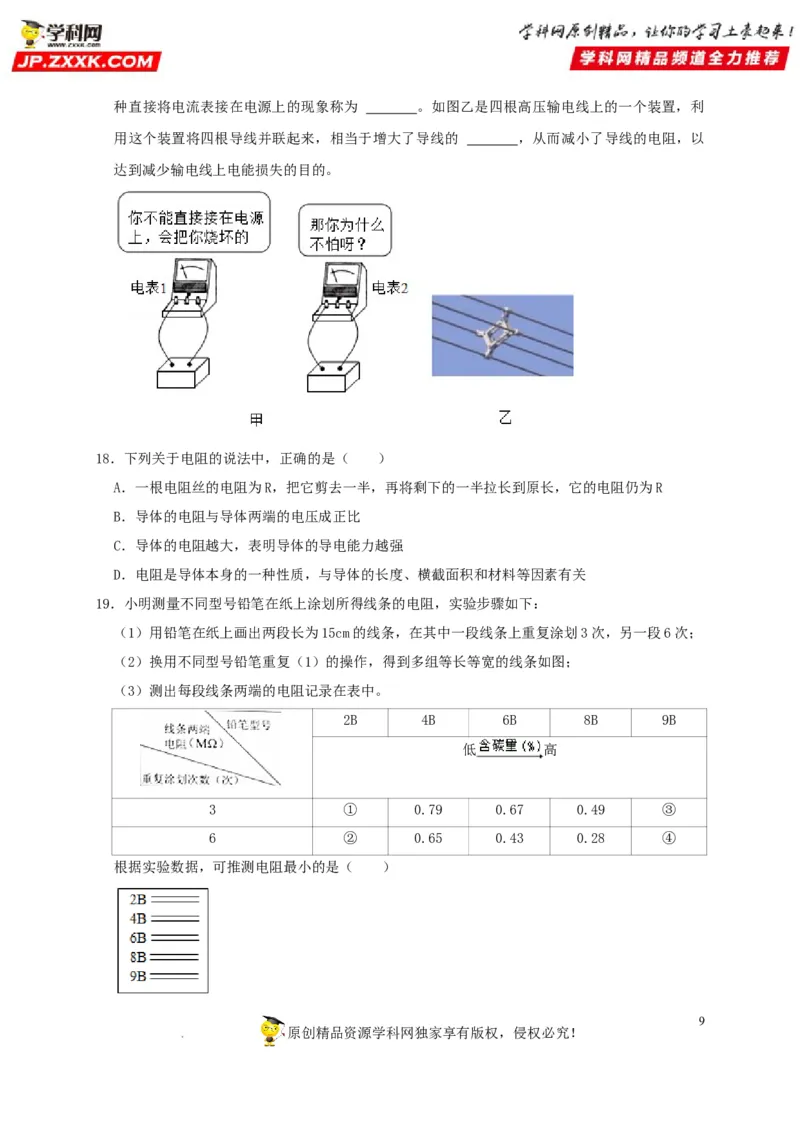

学科网（北京）股份有限公司种直接将电流表接在电源上的现象称为 。如图乙是四根高压输电线上的一个装置，利
用这个装置将四根导线并联起来，相当于增大了导线的 ，从而减小了导线的电阻，以
达到减少输电线上电能损失的目的。
18．下列关于电阻的说法中，正确的是（ ）
A．一根电阻丝的电阻为R，把它剪去一半，再将剩下的一半拉长到原长，它的电阻仍为R
B．导体的电阻与导体两端的电压成正比
C．导体的电阻越大，表明导体的导电能力越强
D．电阻是导体本身的一种性质，与导体的长度、横截面积和材料等因素有关
19．小明测量不同型号铅笔在纸上涂划所得线条的电阻，实验步骤如下：
（1）用铅笔在纸上画出两段长为15cm的线条，在其中一段线条上重复涂划3次，另一段6次；
（2）换用不同型号铅笔重复（1）的操作，得到多组等长等宽的线条如图；
（3）测出每段线条两端的电阻记录在表中。
2B 4B 6B 8B 9B
低 高
3 ① 0.79 0.67 0.49 ③
6 ② 0.65 0.43 0.28 ④
根据实验数据，可推测电阻最小的是（ ）
9
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．① B．② C．③ D．④

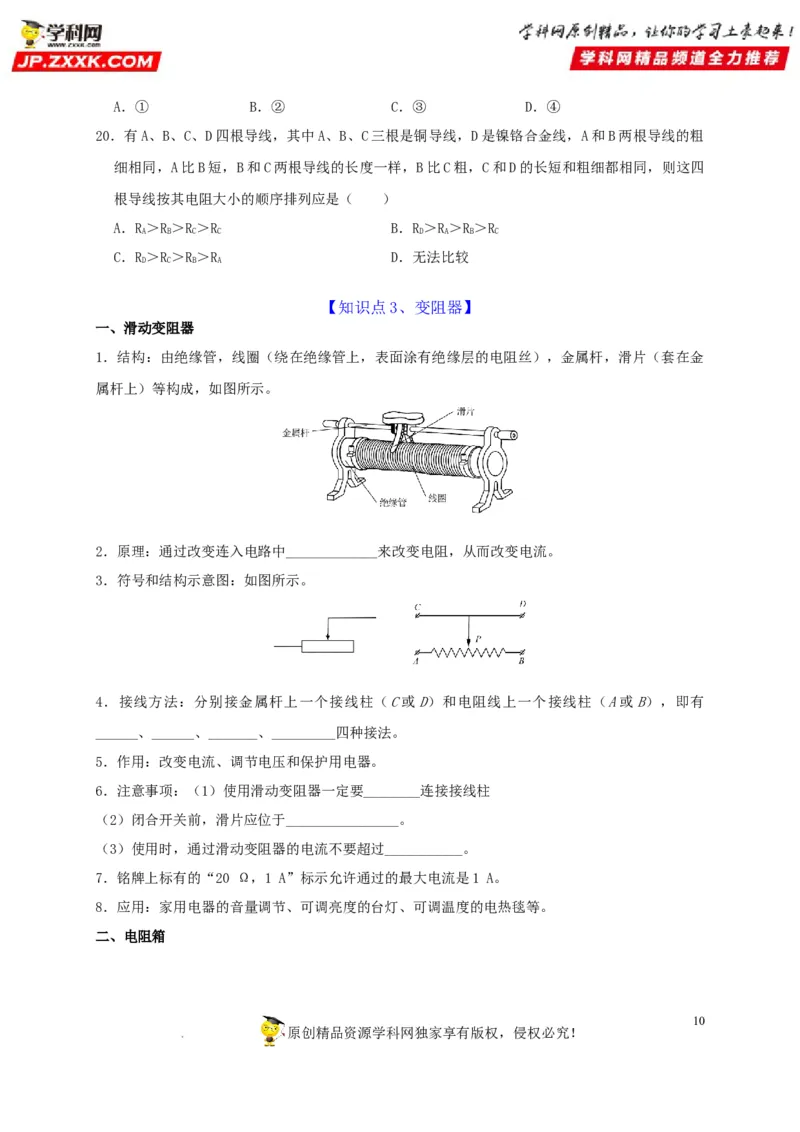

20．有A、B、C、D四根导线，其中A、B、C三根是铜导线，D是镍铬合金线，A和B两根导线的粗
细相同，A比B短，B和C两根导线的长度一样，B比C粗，C和D的长短和粗细都相同，则这四
根导线按其电阻大小的顺序排列应是（ ）
A．R＞R＞R＞R B．R＞R＞R＞R
A B C C D A B C
C．R＞R＞R＞R D．无法比较
D C B A
【知识点3、变阻器】
一、滑动变阻器
1．结构：由绝缘管，线圈（绕在绝缘管上，表面涂有绝缘层的电阻丝），金属杆，滑片（套在金
属杆上）等构成，如图所示。
2．原理：通过改变连入电路中_____________来改变电阻，从而改变电流。
3．符号和结构示意图：如图所示。
4．接线方法：分别接金属杆上一个接线柱（C或D）和电阻线上一个接线柱（A或B），即有
______、______、_______、_________四种接法。
5．作用：改变电流、调节电压和保护用电器。
6．注意事项：（1）使用滑动变阻器一定要________连接接线柱
（2）闭合开关前，滑片应位于________________。
（3）使用时，通过滑动变阻器的电流不要超过___________。
7．铭牌上标有的“20 Ω，1 A”标示允许通过的最大电流是1 A。
8．应用：家用电器的音量调节、可调亮度的台灯、可调温度的电热毯等。
二、电阻箱
10
原创精品资源学科网独家享有版权，侵权必究！

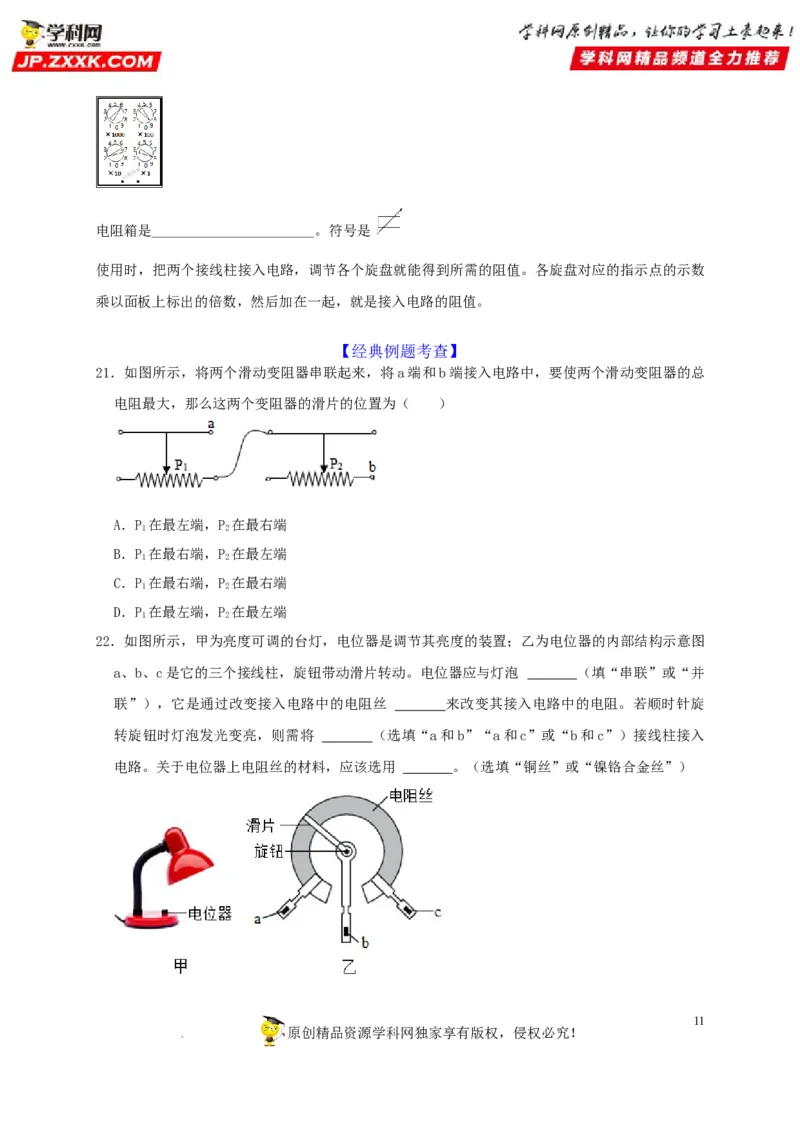

学科网（北京）股份有限公司电阻箱是_______________________。符号是
使用时，把两个接线柱接入电路，调节各个旋盘就能得到所需的阻值。各旋盘对应的指示点的示数
乘以面板上标出的倍数，然后加在一起，就是接入电路的阻值。
【经典例题考查】
21．如图所示，将两个滑动变阻器串联起来，将a端和b端接入电路中，要使两个滑动变阻器的总
电阻最大，那么这两个变阻器的滑片的位置为（ ）
A．P 在最左端，P 在最右端
1 2
B．P 在最右端，P 在最左端
1 2
C．P 在最右端，P 在最右端
1 2
D．P 在最左端，P 在最左端
1 2
22．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图
a、b、c是它的三个接线柱，旋钮带动滑片转动。电位器应与灯泡 （填“串联”或“并
联”），它是通过改变接入电路中的电阻丝 来改变其接入电路中的电阻。若顺时针旋
转旋钮时灯泡发光变亮，则需将 （选填“a和b”“a和c”或“b和c”）接线柱接入
电路。关于电位器上电阻丝的材料，应该选用 。（选填“铜丝”或“镍铬合金丝”）
11
原创精品资源学科网独家享有版权，侵权必究！

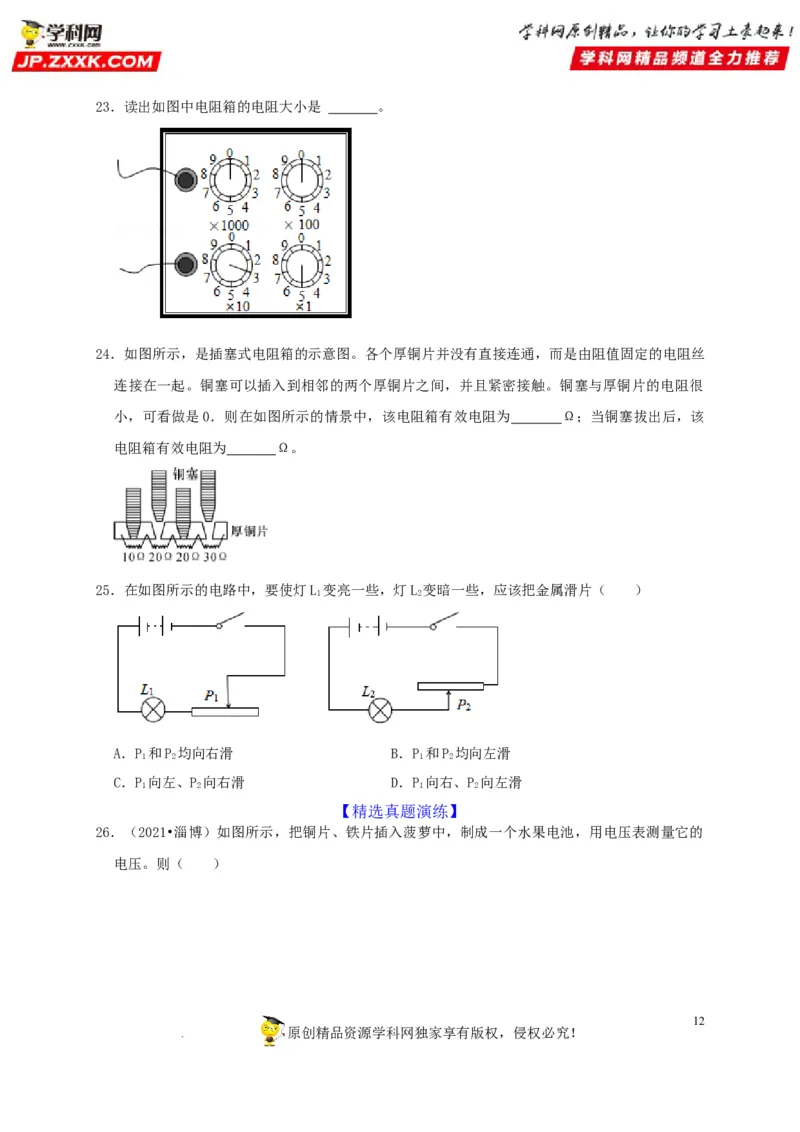

学科网（北京）股份有限公司23．读出如图中电阻箱的电阻大小是 。
24．如图所示，是插塞式电阻箱的示意图。各个厚铜片并没有直接连通，而是由阻值固定的电阻丝
连接在一起。铜塞可以插入到相邻的两个厚铜片之间，并且紧密接触。铜塞与厚铜片的电阻很
小，可看做是0．则在如图所示的情景中，该电阻箱有效电阻为 Ω；当铜塞拔出后，该
电阻箱有效电阻为 Ω。
25．在如图所示的电路中，要使灯L 变亮一些，灯L 变暗一些，应该把金属滑片（ ）
1 2
A．P 和P 均向右滑 B．P 和P 均向左滑
1 2 1 2
C．P 向左、P 向右滑 D．P 向右、P 向左滑
1 2 1 2
【精选真题演练】

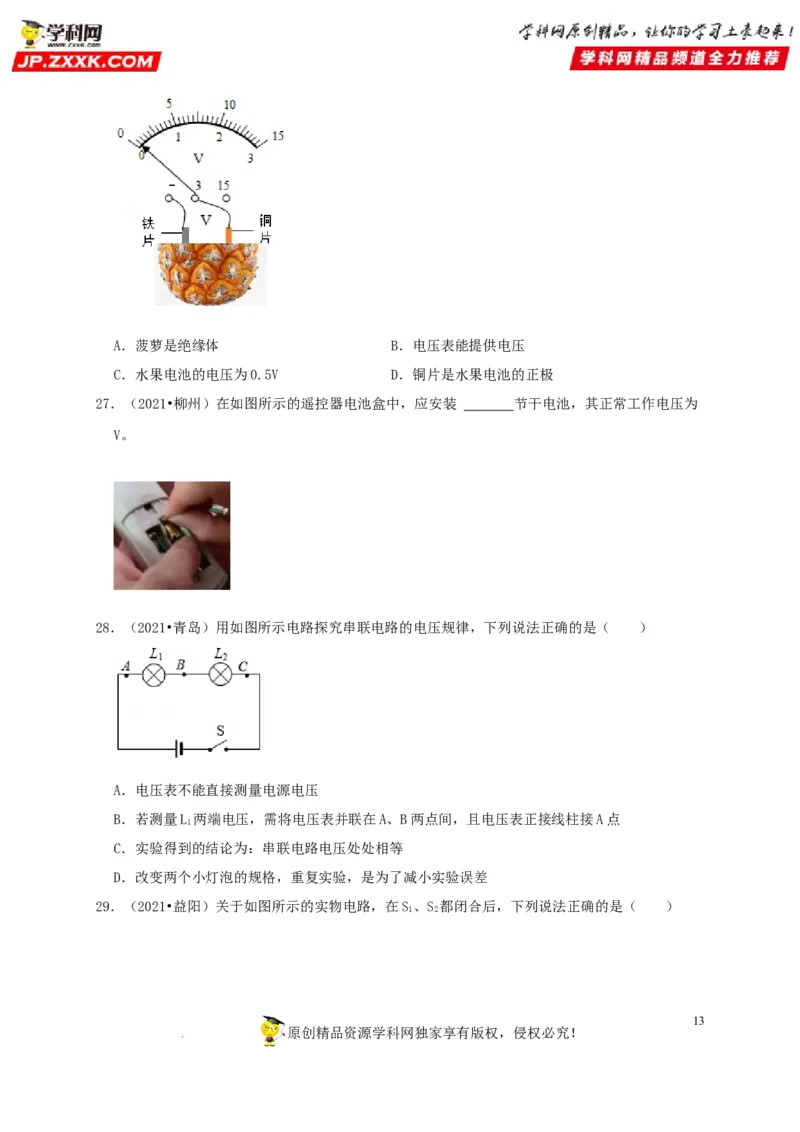

26．（2021•淄博）如图所示，把铜片、铁片插入菠萝中，制成一个水果电池，用电压表测量它的
电压。则（ ）
12
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．菠萝是绝缘体 B．电压表能提供电压
C．水果电池的电压为0.5V D．铜片是水果电池的正极
27．（2021•柳州）在如图所示的遥控器电池盒中，应安装 节干电池，其正常工作电压为
V。
28．（2021•青岛）用如图所示电路探究串联电路的电压规律，下列说法正确的是（ ）
A．电压表不能直接测量电源电压
B．若测量L 两端电压，需将电压表并联在A、B两点间，且电压表正接线柱接A点
1
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了减小实验误差

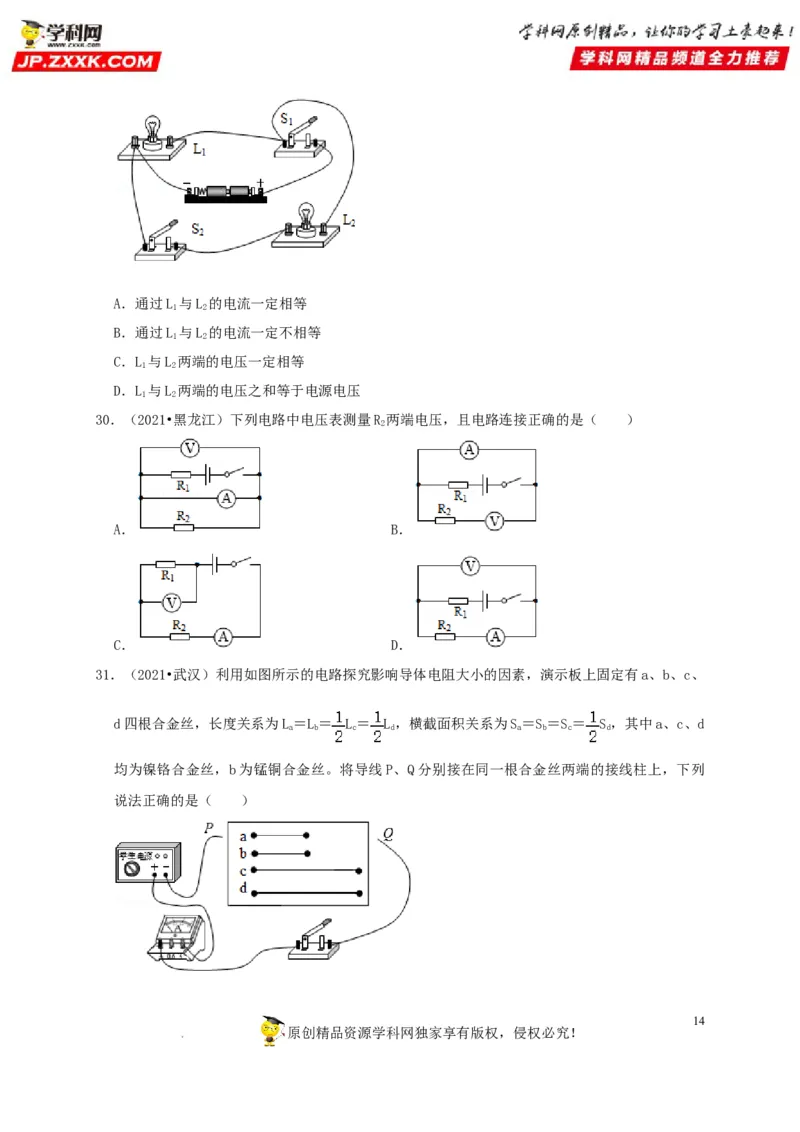

29．（2021•益阳）关于如图所示的实物电路，在S、S 都闭合后，下列说法正确的是（ ）
1 2
13
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．通过L 与L 的电流一定相等
1 2
B．通过L 与L 的电流一定不相等
1 2
C．L 与L 两端的电压一定相等
1 2
D．L 与L 两端的电压之和等于电源电压
1 2
30．（2021•黑龙江）下列电路中电压表测量R 两端电压，且电路连接正确的是（ ）
2
A． B．
C． D．
31．（2021•武汉）利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、
d四根合金丝，长度关系为L＝L＝ L＝ L，横截面积关系为S＝S＝S＝ S，其中a、c、d
a b c d a b c d
均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列
说法正确的是（ ）
14
原创精品资源学科网独家享有版权，侵权必究！

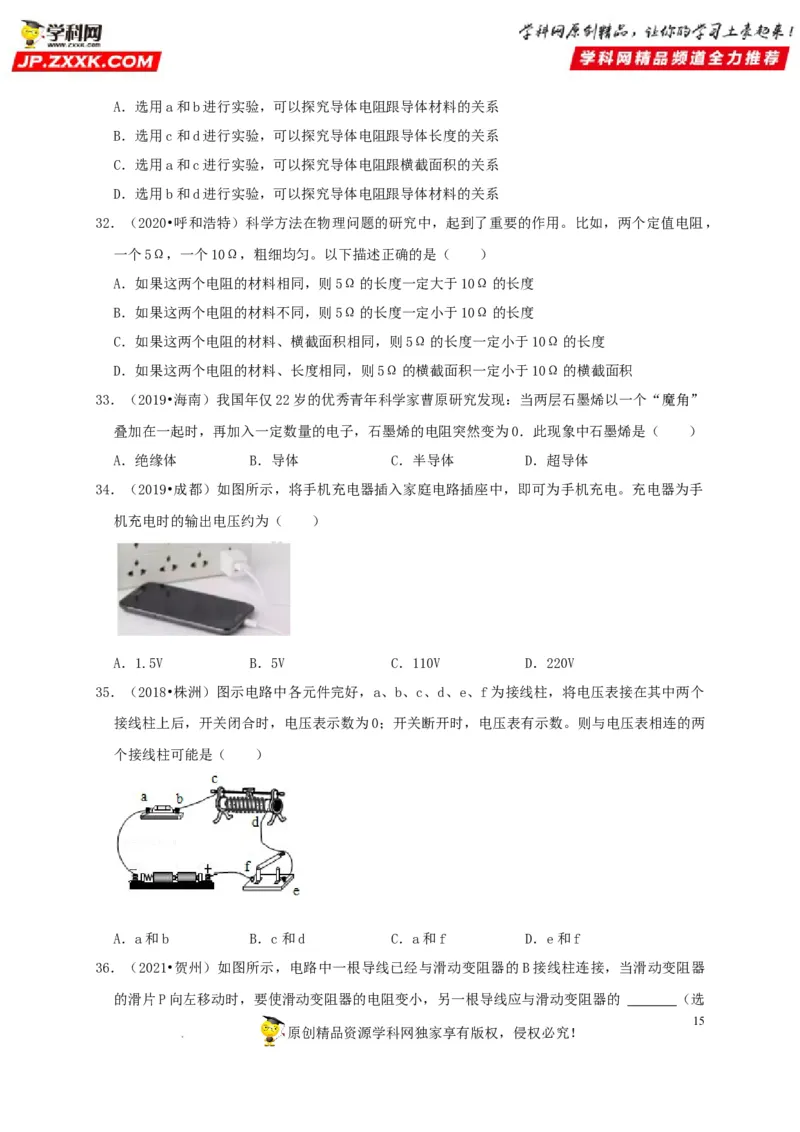

学科网（北京）股份有限公司A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
32．（2020•呼和浩特）科学方法在物理问题的研究中，起到了重要的作用。比如，两个定值电阻，
一个5Ω，一个10Ω，粗细均匀。以下描述正确的是（ ）
A．如果这两个电阻的材料相同，则5Ω的长度一定大于10Ω的长度
B．如果这两个电阻的材料不同，则5Ω的长度一定小于10Ω的长度
C．如果这两个电阻的材料、横截面积相同，则5Ω的长度一定小于10Ω的长度
D．如果这两个电阻的材料、长度相同，则5Ω的横截面积一定小于10Ω的横截面积
33．（2019•海南）我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”
叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0．此现象中石墨烯是（ ）
A．绝缘体 B．导体 C．半导体 D．超导体
34．（2019•成都）如图所示，将手机充电器插入家庭电路插座中，即可为手机充电。充电器为手
机充电时的输出电压约为（ ）
A．1.5V B．5V C．110V D．220V
35．（2018•株洲）图示电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个
接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。则与电压表相连的两
个接线柱可能是（ ）
A．a和b B．c和d C．a和f D．e和f
36．（2021•贺州）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器
的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的 （选
15
原创精品资源学科网独家享有版权，侵权必究！

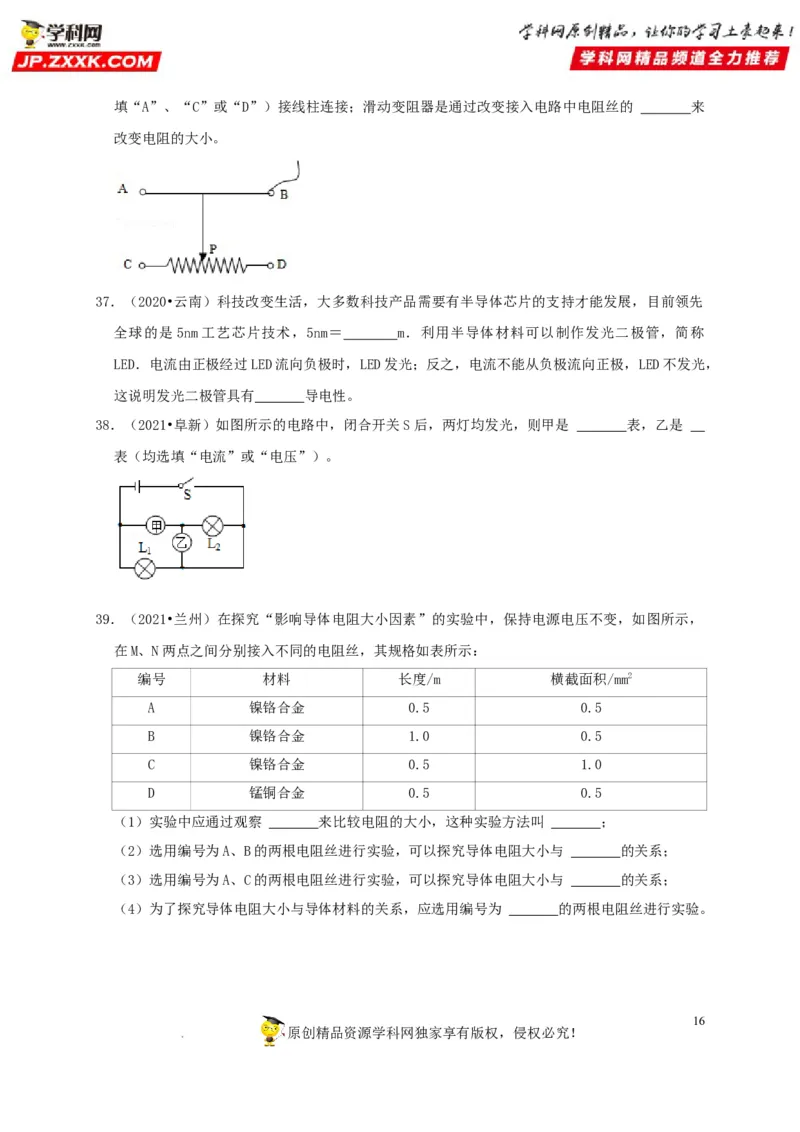

学科网（北京）股份有限公司填“A”、“C”或“D”）接线柱连接；滑动变阻器是通过改变接入电路中电阻丝的 来
改变电阻的大小。
37．（2020•云南）科技改变生活，大多数科技产品需要有半导体芯片的支持才能发展，目前领先
全球的是5nm工艺芯片技术，5nm＝ m．利用半导体材料可以制作发光二极管，简称
LED．电流由正极经过LED流向负极时，LED发光；反之，电流不能从负极流向正极，LED不发光，
这说明发光二极管具有 导电性。
38．（2021•阜新）如图所示的电路中，闭合开关S后，两灯均发光，则甲是 表，乙是
表（均选填“电流”或“电压”）。
39．（2021•兰州）在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图所示，
在M、N两点之间分别接入不同的电阻丝，其规格如表所示：
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）实验中应通过观察 来比较电阻的大小，这种实验方法叫 ；
（2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与 的关系；
（3）选用编号为A、C的两根电阻丝进行实验，可以探究导体电阻大小与 的关系；
（4）为了探究导体电阻大小与导体材料的关系，应选用编号为 的两根电阻丝进行实验。
16
原创精品资源学科网独家享有版权，侵权必究！

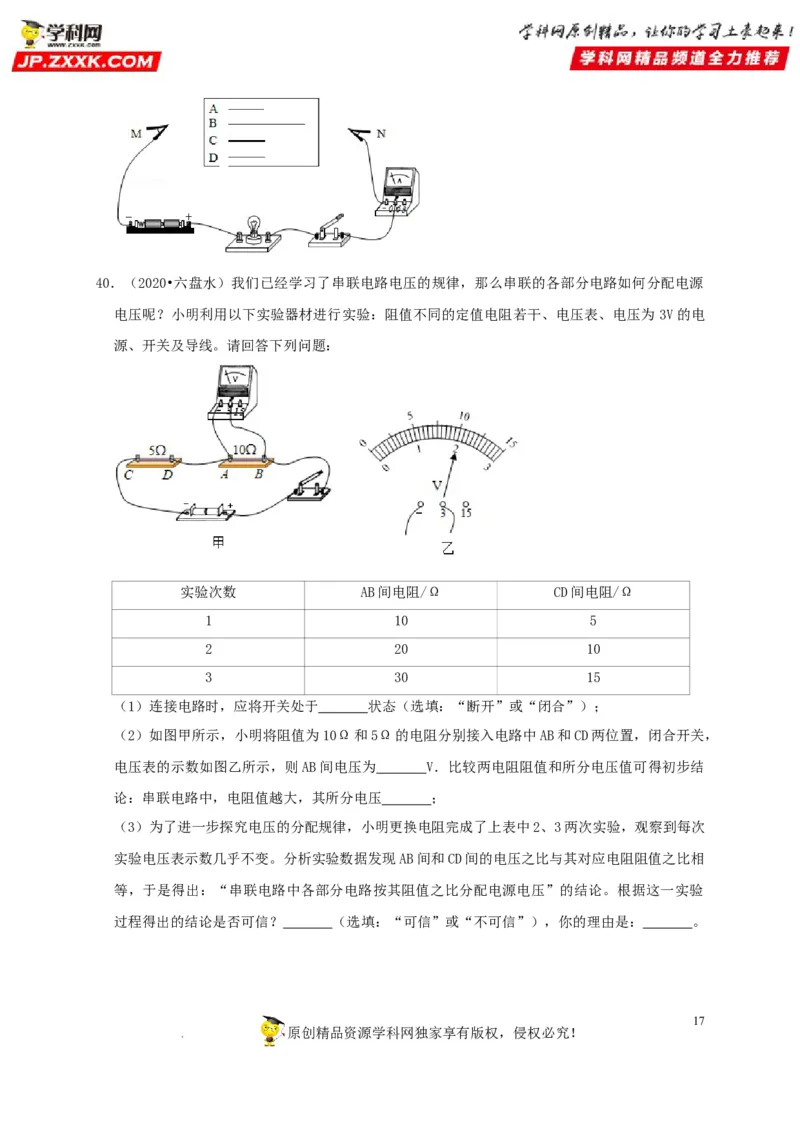

学科网（北京）股份有限公司40．（2020•六盘水）我们已经学习了串联电路电压的规律，那么串联的各部分电路如何分配电源
电压呢？小明利用以下实验器材进行实验：阻值不同的定值电阻若干、电压表、电压为 3V的电
源、开关及导线。请回答下列问题：
实验次数 AB间电阻/Ω CD间电阻/Ω
1 10 5
2 20 10
3 30 15
（1）连接电路时，应将开关处于 状态（选填：“断开”或“闭合”）；
（2）如图甲所示，小明将阻值为10Ω和5Ω的电阻分别接入电路中AB和CD两位置，闭合开关，
电压表的示数如图乙所示，则AB间电压为 V．比较两电阻阻值和所分电压值可得初步结
论：串联电路中，电阻值越大，其所分电压 ；
（3）为了进一步探究电压的分配规律，小明更换电阻完成了上表中2、3两次实验，观察到每次
实验电压表示数几乎不变。分析实验数据发现AB间和CD间的电压之比与其对应电阻阻值之比相
等，于是得出：“串联电路中各部分电路按其阻值之比分配电源电压”的结论。根据这一实验
过程得出的结论是否可信？ （选填：“可信”或“不可信”），你的理由是： 。
