专题 32 电压电阻
【考点分析】
章节 考点 考试题型 难易度
电压 选择题、填空题 ★
串并联电路的电压规律 选择题、填空题、实验题 ★★
电压电阻
电阻 选择题、填空题、实验题 ★★★
变阻器 选择题、填空题、实验题 ★★
【知识点总结+例题讲解】

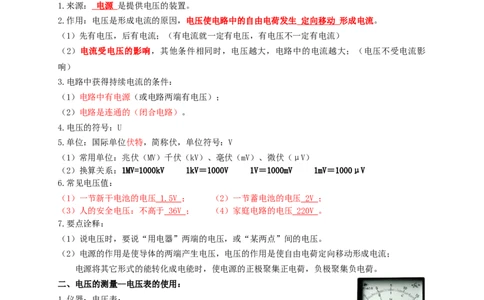

一、电压：
1.来源： 电源 是提供电压的装置。
2.作用：电压是形成电流的原因，电压使电路中的自由电荷发生 定向移动 形成电流。
（1）先有电压，后有电流；（有电流就一定有电压，有电压不一定有电流）
（2）电流受电压的影响，其他条件相同时，电压越大，电路中的电流越大；（电压不受电流影
响）
3.电路中获得持续电流的条件：
（1）电路中有电源（或电路两端有电压）；
（2）电路是连通的（闭合电路）。
4.电压的符号：U
5.单位：国际单位伏特，简称伏，单位符号：V
（1）常用单位：兆伏（MV）千伏（kV）、毫伏（mV）、微伏（μV）
（2）换算关系：1MV=1000kV 1kV＝1000V 1V＝1000mV 1mV＝1000μV
6.常见电压值：
（1）一节新干电池的电压 1.5 V ； （2）一节蓄电池的电压 2 V ；
（3）人的安全电压：不高于 36 V ； （4）家庭电路的电压 220 V 。
7.要点诠释：
（1）说电压时，要说“用电器”两端的电压，或“某两点”间的电压。
（2）电源的作用是使导体的两端产生电压，电压的作用是使自由电荷定向移动形成电流；
电源将其它形式的能转化成电能时，使电源的正极聚集正电荷，负极聚集负电荷。
二、电压的测量--电压表的使用：
1.仪器：电压表；
2.符号：
3.使用规则：“两要、一不”；
（1）电压表的 内阻 很大，相当于 断路 ，所以，电压表要 并联 在电路中。
（2）应该使标有“+”号的接线柱靠近电源的正极，另一个接线柱靠近电源的负极。
（3）被测电压不要超过电压表的最大量程。
4.读数：读数时，看清接线柱上标的量程，每大格、每小格电压值。
【例题1】关于电压，下列说法中不正确的是（ ）
A．电压是电路中形成电流的原因 B．只要电路两端有电压，电路中就一定有电
流
资料整理【淘宝店铺：向阳百分百】C．电路中有电流时，电路两端就一定有电压 D．电源是提供电压的装置
【答案】B
【解析】解：因为电压是电路中形成电流的原因，要在一段电路中产生电流，它的两端就要有电压
所以A正确；
电路中有电流时，电路两端就一定有电压，但是电路两端有电压，电路中不一定有电流，如电路未
闭合时，所以B错误，C正确；
电源的作用是提供电压的装置，所以D正确；
故选：B。
【变式1】关于电流和电压，下列说法正确的是（ ）
A．只有自由电子定向移动才能形成电流 B．电路两端有电压，电路中就一定有电
流
C．电压使自由电荷发生定向移动形成电流 D．只有36V的电压对人体才是安全的
【答案】C
【解析】解：A、正电荷、负电荷的定向移动都可以形成电流，故A错误；
B、电路中有电压且电路是通路，电路中才有电流，所以有电压不一定能形成电流，故B错误；
C、电压是使自由电荷发生定向移动形成电流的原因，故C正确；
D、对人体的安全电压是不高于36V，故D错误。
故选：C。

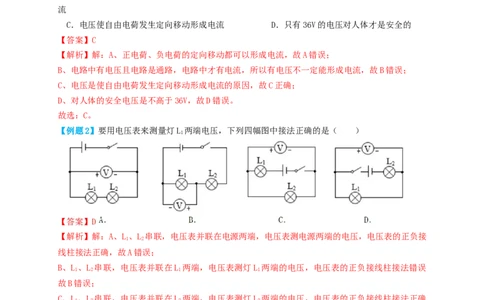

【例题2】要用电压表来测量灯L 两端电压，下列四幅图中接法正确的是（ ）
1
【答案】D
【解析】解：A、L、L 串联，电压表并联在电源两端，电压表测电源两端的电压，电压表的正负接
1 2
线柱接法正确，故A错误；
B、L 、L 串联，电压表并联在L 两端，电压表测灯L 两端的电压，电压表的正负接线柱接法错误
1 2 1 1
故B错误；
C、L 、L 串联，电压表并联在L 两端，电压表测灯L 两端的电压，电压表的正负接线柱接法正确
1 2 2 2
故C错误；
D、L 、L 串联，电压表并联在L 两端，电压表测灯L 两端的电压，电压表的正负接线柱接法正确
1 2 1 1
故D正确。
故选：D。
【变式2】如图所示的电路中，①、②、③是三块电表，闭合开关S，灯L 与L 发光，则下列四个
1 2
选项中，判断正确的是（ ）
A．若①、②是电流表，③是电压表，则L 与L 串联
1 2
B．若②、③是电流表，①是电压表，则L 与L 串联
1 2
C．若①、③是电流表，②是电压表，则L 与L 并联
1 2
资料整理【淘宝店铺：向阳百分百】D．若①、③是电压表，②是电流表，则L 与L 并联
1 2
【答案】C
【解析】解：A、若①、②是电流表，③是电压表，闭合开关后，电源被短路，故A错误；
B、若②、③是电流表，①是电压表，L 会被短路，故B错误；
2
C、若①、③是电流表，②是电压表，此时电流的路径有两条，L 与L 并联，故C正确；
1 2
D、若①、③是电压表，②是电流表，电流的路径只有一条，L 与L 串联，故D错误。
1 2
故选：C。
三、串并联电路的电压规律：
1.串联电路的电压规律：
（1）实验结论： 在串联电路中，各部分电路的电压之和等于电源电源 ；
（2）公式表达： U= U+U + … + U ；
1 2 n
（3）意思理解： 在串联电路中，电源电压被各用电器分了 ；
若用电器的规格相同，则分到的电压也相同 。
2.并联电路的电压规律：
（1）实验结论： 在并联电路中，各支路上的电压相等，且等于电源电压 ；
（2）公式表达： U= U=U = … = U 。
1 2 n
3.总结：
电路 串联 并联
各支路上的电压相等，且等于电源电
电压规律 各部分电路的电压之和等于电源电源
压
公式 U=U+U+…+U U=U=U=…=U
1 2 n 1 2 n

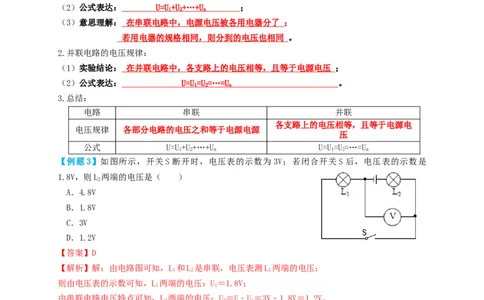

【例题3】如图所示，开关S断开时，电压表的示数为3V；若闭合开关S后，电压表的示数是
1.8V，则L 两端的电压是（ ）
2
A．4.8V
B．1.8V
C．3V
D．1.2V
【答案】D
【解析】解：由电路图可知，L 和L 是串联，电压表测L 两端的电压；
1 2 1
则由电压表的示数可知，L 两端的电压：U＝1.8V；
1 1
由串联电路电压特点可知，L 两端的电压：U＝U﹣U＝3V﹣1.8V＝1.2V。
2 2 1
故选：D。
【变式3】如图所示的电路中，闭合开关，电压表V 的示数是6V，电压表V 的示数为8V，若电源
1 2
电压为12V，则灯L 两端的电压为（ ）
2
A．2V
B．4V
C．6V
D．8V
【答案】A
【解析】解：由电路图可知，三灯泡串联，V 测L、L 两端的电压，V 测L、L 两端的电压，
2 1 2 1 2 3
资料整理【淘宝店铺：向阳百分百】已知电源电压为12V，由于串联电路的总电压等于各分电压之和，
则U+U＝8V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
1 2
U+U＝6V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
2 3
U＝U+U+U＝12V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③。
1 2 3
联立①②③解得U＝2V，即L 两端电压是2V。
2 2
故选：A。
【例题4】两个电阻R 和R 并联在电路中，通过电阻R 和R 的电流之比I ：I ＝4：3，则电阻R 和
1 2 1 2 1 2 1
R 的两端电压之比为（ ）
2
A．4：9 B．1：1 C．3：2 D．2：3
【答案】B
【解析】解：因并联电路中各支路两端的电压相等，
所以，两个电阻R 和R 并联在电路中，它们两端的电压之比为1：1。
1 2
故选：B。

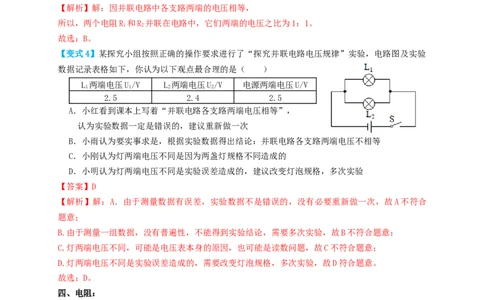

【变式4】某探究小组按照正确的操作要求进行了“探究并联电路电压规律”实验，电路图及实验
数据记录表格如下，你认为以下观点最合理的是（ ）
L 两端电压U/V L 两端电压U/V 电源两端电压U/V
1 1 2 2
2.5 2.4 2.5
A．小红看到课本上写着“并联电路各支路两端电压相等”，
认为实验数据一定是错误的，建议重新做一次
B．小雨认为要实事求是，根据实验数据得出结论：并联电路各支路两端电压不相等
C．小刚认为灯两端电压不同是因为两盏灯规格不同造成的
D．小明认为灯两端电压不同是实验误差造成的，建议改变灯泡规格，多次实验
【答案】D
【解析】解：A．由于测量数据有误差，实验数据不是错误的，没有必要重新做一次，故A不符合
题意；
B.由于测量一组数据，没有普遍性，不能得到实验结论，需要多次实验，故B不符合题意；
C.灯两端电压不同，可能是电压表本身的原因，也可能是读数问题，故C不符合题意；
D.灯两端电压不同是实验误差造成的，需要改变灯泡规格，多次实验，故D符合题意。
故选：D。
四、电阻：
1.定义：导体 对电流阻碍作用 的大小叫作电阻；
（1）导体导电的同时，对电流也产生阻碍作用；
（2）不同导体对电流的阻碍作用不同，用 电阻 来表示导体的这种性质。
2.物理意义：电阻表示导体对电流阻碍作用的大小。
3.符号：R；
电路中的符号：
4.单位：欧姆，简称欧，单位符号是Ω。
（1）常用单位：千欧（KΩ）、兆欧（MΩ）；
（2）单位换算：1MΩ=1000KΩ，1KΩ=1000Ω。
5.要点诠释：
（1）导体虽然能够导电，但是对电流有一定的阻碍作用，电阻越大对电流的阻碍作用越大；
资料整理【淘宝店铺：向阳百分百】（导体的电阻小，绝缘体的电阻大）
（2）导体的电阻不能为0（超导体的电阻是接近0）；
（3）电阻是导体本身的一种 性质 。（电阻大小与导体本身有关，与电流、电压的大小无关）
（4）电压相同时，电阻越大，对电流的阻碍作用越大，则电流越小。
6.半导体： 导电性能 介于导体和绝缘体之间，常常称作半导体。
温度、光照、杂质等外界因素对半导体的导电性能有很大的影响。
7.超导现象：某些物质在很低的温度时，电阻就变成了0，这就是超导现象。
（1）实际上电阻不为0，只是很接近0；
（2）如果把超导现象应用于实际，会给人类带来很大的好处（磁悬浮列车）。
8.电阻的影响因素：
（1）实验方法：
① 转换法 ：观察电流表的示数，通过电路中的电流大小来比较导体的电阻大小；
② 控制变量法 ：
（2）结论：导体的电阻是导体本身的一种性质，
它的大小决定于导体的 材料 、 长度 、 横截面积 、及 温度 等因素有关。
①同种材料，横截面积相同时，导体的长度越长，导体的电阻越大；
②同种材料，长度相同时，导体的横截面积（粗细）越大，导体的电阻越小；
③长度和横截面积相同时，不同材料的导体，电阻不相同；
（3）其他情况：
①一般金属导体的电阻是随着温度的升高而 增大 ；
②而有些导体电阻，如铅笔芯（石墨），其电阻是随着温度的升高而减小；
③在温度变化不大时，一般不考虑温度对电阻的影响。
【例题5】关于导体的电阻，下列说法中正确的是（ ）
A．导体不接入电路时导体的电阻为零
B．粗导线的电阻比细导线的电阻小
C．通过导体的电流越小，电阻越大
D．粗细、长度都相同的铜丝与铁丝相比较，铁丝的电阻较大
【答案】D
【解析】解：A.导体的电阻是导体的一种性质，与导体的材料、长度、横截面积和温度有关，与导
体接不接入电路无关，故A错误；
B.因为材料、长度不确定，粗导线的电阻不一定小，故B错误；
C.电阻大小与导体的材料、长度、横截面积和温度有关；与导体中的电流、导体两端的电压大小无
关，故C错误；
D.铜丝和铁丝的粗细、长度相同，所以铁丝的电阻比铜丝的电阻大，故D正确。
故选：D。
【变式5】下列关于电压、电流和电阻，说法正确的是（ ）
A．一般情况下，导体都有阻碍电荷定向移动的性质
B．导体导电，发生定向移动的一定是自由电子
C．只要有电源，电路两端就会有电压，电路中就会形成持续的电流
D．通过导体的电流为零，则该导体的电阻也为零
【答案】A
【解析】解：A、导体的电阻是导体本身具有的一种性质，一般情况下，导体都有阻碍电荷定向移
资料整理【淘宝店铺：向阳百分百】动的性质。故A正确；
B、电荷的定向移动形成电流，定向移动的可以是正电荷，也可以是负电荷，还可能是正、负电荷
同时向相反方向定向移动形成的。故B错误；
C、产生持续电流的条件：有电源，且电路为通路，因此只有电源不一定有电流。故C错误；
D、电阻R由本身性质决定，与通过导体的电流以及两端的电压无关，当通过导体的电流为零，该
导体的电阻不为零。故D错误。
故选：A。
【例题 6】某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是
（ ）
导体代号 长度/m 横截面积/mm2 材料
① 1.0 0.2 锰铜
② 1.0 0.4 锰铜
③ 0.5 0.4 锰铜
④ 1.0 0.4 镍铬合金
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
【答案】D
【解析】为检验“导体电阻跟导体长度有关”的猜想，需要控制材料和横截面积相同，改变长度，
分析电阻阻值的变化，应选②③；
为检验“导体电阻跟导体横截面积有关”的猜想，需要控制材料和长度相同，改变导体横截面积，
分析电阻阻值的变化，应选①②；
为检验“导体电阻跟导体材料有关”的猜想，需要控制长度和横截面积相同，改变导体材料，分析
电阻阻值的变化，应选②④；所以A、B、C错误，D正确；
故选：D。

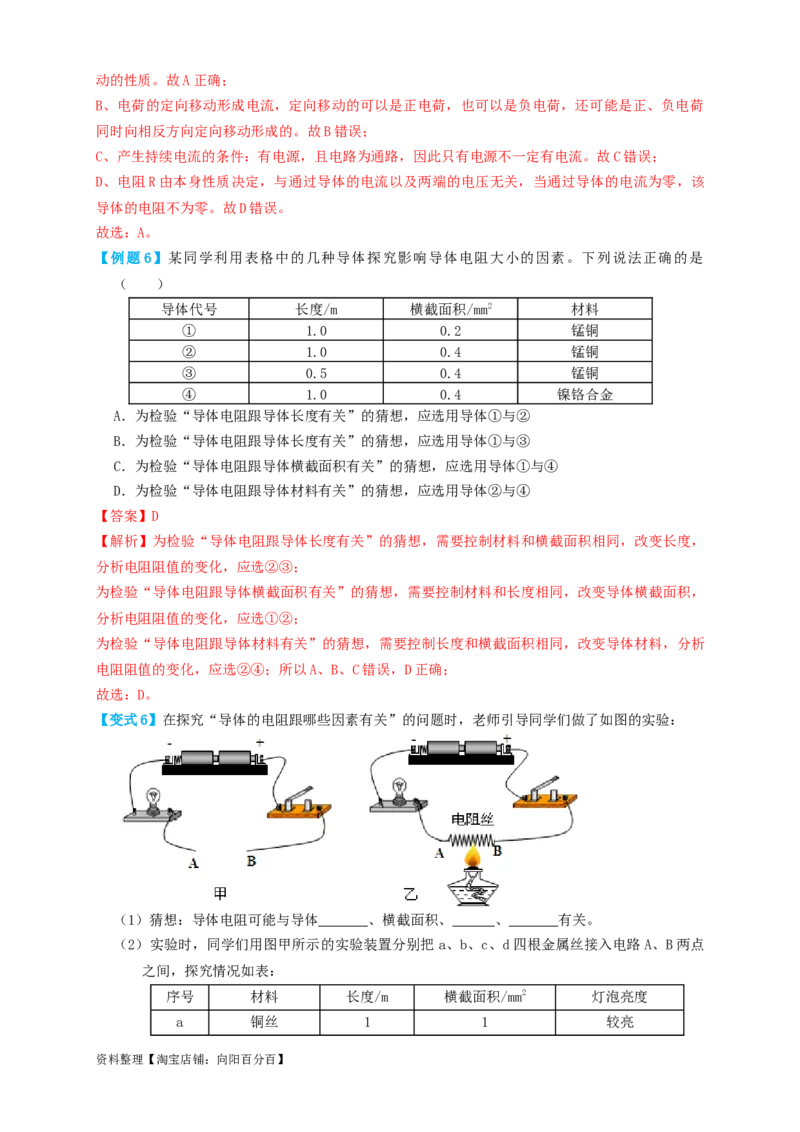

【变式6】在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们做了如图的实验：
（1）猜想：导体电阻可能与导体 、横截面积、 、 有关。
（2）实验时，同学们用图甲所示的实验装置分别把 a、b、c、d四根金属丝接入电路A、B两点
之间，探究情况如表：
序号 材料 长度/m 横截面积/mm2 灯泡亮度
a 铜丝 1 1 较亮
资料整理【淘宝店铺：向阳百分百】b 镍铬合金丝 1 0.5 最暗
c 铜丝 1 0.5 较暗
d 铜丝 0.5 1 最亮
选用 两根金属丝，可探究导体电阻跟导体横截面积的关系，得到的结论是：材料、
长度 时，导体的横截面积 ，电阻 。
（3）如图乙的实验，可探究导体电阻与 的关系。
【答案】（1）长度；材料；温度；（2）a、c；相同；越大；越小；（3）温度。
【解析】解：（1）电阻是导体本身的一种性质，电阻大小的影响因素有材料、长度、横截面积、
温度；
（2）探究导体电阻跟导体横截面积的关系时，应该保证导体的温度、材料、长度相同，而横截面
积不同，表格中a、c两根金属丝其他因素相同，横截面积不同；a电阻丝的横截面积大，灯泡较亮，
所以同种材料，长度相同，横截面积越小，电阻越大；
（3）图乙酒精灯的火焰可以改变电阻丝的温度，我们可以观察灯泡的亮度来探究导体电阻与温度
的关系。
故答案是：（1）长度；材料；温度；（2）a、c；相同；越大；越小；（3）温度。
五、滑动变阻器：
1.概念：变阻器是可以调节 电阻大小 的装置，接在电路中能调整电流的大小；
一般的变阻器用电阻较大的导线（电阻线）和可以改变接触点以调节电阻线有效长度的装置构成。
3.电路符号： 或者
4.结构示意图：
5.变阻原理： 通过改变接入电路中的电阻丝的长度来改变电阻 。
6.铭牌：某滑动变阻器标有“50Ω 1.5A”字样；
（1）50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0～50Ω。
（2）1.5A表示滑动变阻器允许通过的最大电流为1.5A。
7.连接方式：“一上一下”，闭合开关前滑动变阻器的阻值滑到 最大处 。
8.作用：通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；
（1） 改变用电器两端的电压 （分压）；
（2） 保护电路 （限流）。
9.电阻箱（旋盘式电阻箱）：
（1）变阻原理：转动旋盘，可以得到 0 ～ 9999Ω 之间的任意阻值。
（2）读数：各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的电阻。
10.滑动变阻器和电阻箱的区别：
（1）滑动变阻器能够逐渐改变连入电路的电阻，但不能表示连入电路的阻值；
（2）变阻箱能表示出连入电路的阻值，但不能够逐渐改变连入电路的电阻。

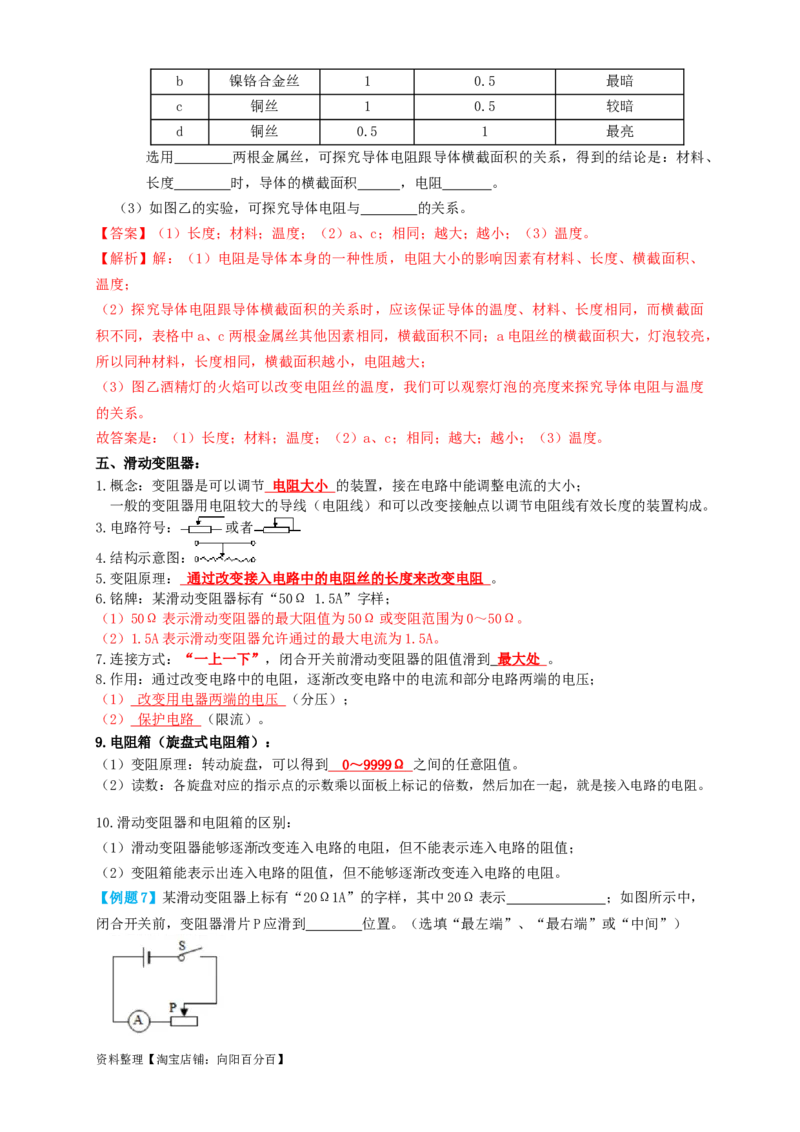

【例题7】某滑动变阻器上标有“20Ω1A”的字样，其中20Ω表示 ；如图所示中，
闭合开关前，变阻器滑片P应滑到 位置。（选填“最左端”、“最右端”或“中间”）
资料整理【淘宝店铺：向阳百分百】【答案】滑动变阻器的最大阻值是20Ω；最右端。
【解析】解：“20Ω”表示滑动变阻器的最大阻值是20Ω；由图知，闭合电键前，变阻器滑片P应
滑到最右端，这样电路电阻最大，电流最小，这样能避免电流过大损坏电流表。
故答案为：滑动变阻器的最大阻值是20Ω；最右端。
【变式7】图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接
线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。转动旋钮，滑片在弧形电阻丝上同向
滑动即可调节灯泡亮度，下列分析正确的是（ ）
A．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
B．若只将a、b接入电路，逆时针转动旋钮时灯泡变亮
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将a、b接入电路，逆时针转动旋钮时灯泡变暗
【答案】B
【解析】解：A、若只将b、c接入电路，滑片右边的电阻丝接入电路；顺时针转动旋钮时，电位器
接入电路的电阻变小，电路中电流变大，灯泡变亮，故A错误；
BD、若只将a、b接入电路，滑片左边的电阻丝接入电路，即滑片逆时针转动旋钮时，电阻变小，
灯泡变亮，故B正确，D错误；
C、若只将a、c接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变
灯泡的亮度，故C错误。
故选：B。
资料整理【淘宝店铺：向阳百分百】跟踪训练
1．电动自行车不能用低价劣质锂电池，电动自行车的蓄电池最大输出电压最接近（ ）
A．380V B．220V C．48V D．2V
【答案】C
【解析】解：电动自行车的蓄电池最大输出电压最接近48V。故ABD错误，C正确。
故选：C。
2．下列关于说法正确的是（ ）
A．电路中有电压一定有电荷的定向移动
B．电路中有持续电流，两端不一定有电压
C．电压是电路中形成电流的原因，能推动电荷的定向移动
D．绝缘体不容易导电，是因为绝缘体内没有电子
【答案】C
【解析】解：A、电路中有电压，且电路是通路，才有电荷的定向移动，故A错误；
B、电路中有持续电流，两端一定有电压，故B错误；
C、电压是电路中形成电流的原因，能推动电荷的定向移动，故C正确；
D、绝缘体不容易导电，是因为绝缘体内几乎没有自由电荷，故D错误。
故选：C。
3．关于电流表和电压表的使用，下列说法错误的是（ ）
A．电流表与被测用电器串联，电压表与被测用电器并联
B．电流都要从两个表的“+”接线柱流进，从“﹣”接线柱流出
C．电流表和电压表都不能直接接在电源两极
D．测量时，被测量的值都不能超过两个表所选的量程
【答案】C
【解析】解：A、电流表测量电流时应与被测用电器串联，电压表测量电压时应与被测用电器并联，
故A正确；
B、无论是电压表还是电流表，都要让电流从表的“+”接线柱流入，从“﹣”接线柱流出，电表指
针才能正常向右偏转，否则指针将反偏，故B正确；
C、在不超过电压表量程的前提下，电压表可以直接接在电源两极上，测量电源电压，而电流表不
能直接接在电源两极上，故C错误。
D、测量时，为了保护电表，被测量的值都不能超过两个表所选的量程，故D正确。
故选：C。

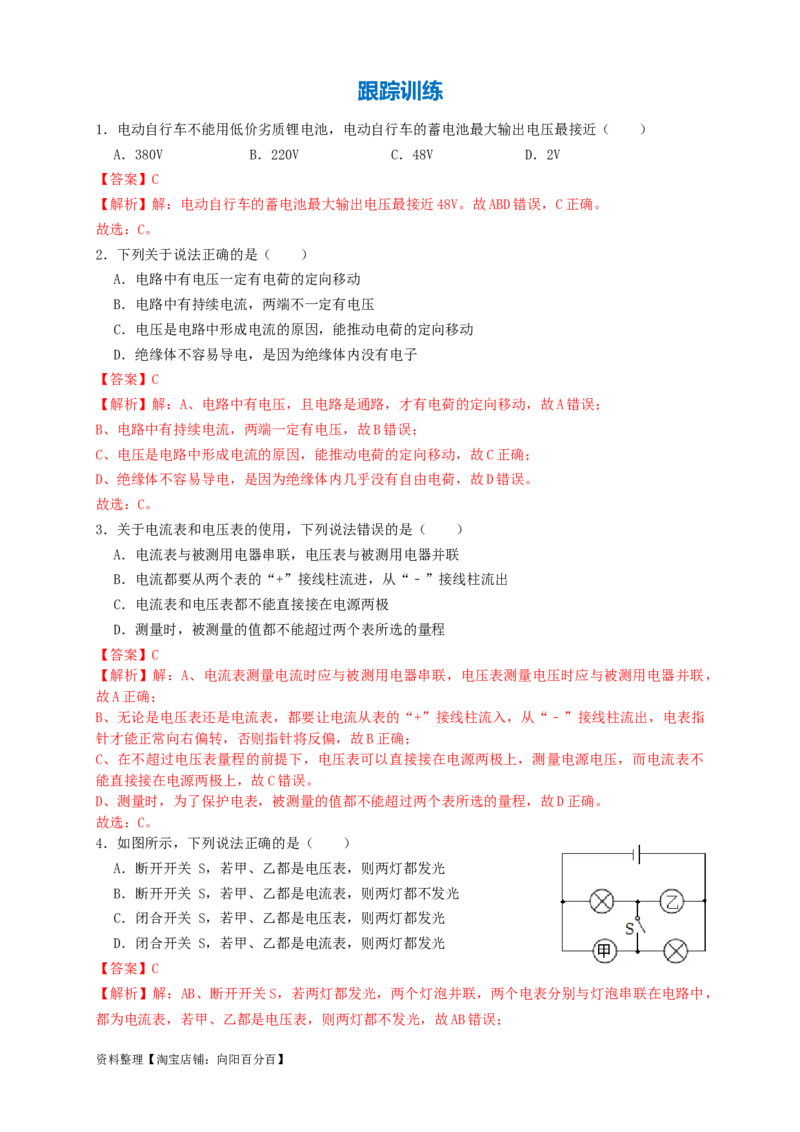

4．如图所示，下列说法正确的是（ ）
A．断开开关 S，若甲、乙都是电压表，则两灯都发光
B．断开开关 S，若甲、乙都是电流表，则两灯都不发光
C．闭合开关 S，若甲、乙都是电压表，则两灯都发光
D．闭合开关 S，若甲、乙都是电流表，则两灯都发光
【答案】C
【解析】解：AB、断开开关S，若两灯都发光，两个灯泡并联，两个电表分别与灯泡串联在电路中，
都为电流表，若甲、乙都是电压表，则两灯都不发光，故AB错误；
资料整理【淘宝店铺：向阳百分百】CD、闭合开关S，若两灯都发光，两个灯泡串联在电路中，两个电表分别与灯泡并联在电路中，都
为电压表，若甲、乙都是电流表，电源短路，则两灯都不发光，故C正确，D错误。
故选：C。
5．如图所示的电路中，关于电压表、电流表、灯泡的连接方式，下列说法正确的是（ ）
A．两灯泡并联
B．电流表 A 测通过 L 的电流，电压表 V 测L 两端的电压
1 1 2 2
C．电流表 A 测干路电流，电流表 A 测通过 L 的电流
1 2 2
D．电压表 V 测 L 两端的电压，电压表 V 测电路总电压，电压表V 测 L 两端的电压
1 1 2 3 2
【答案】B
【解析】解：A、开关闭合后，电流只有一条路径，因此两灯泡的连接方式是串联，故A错误；
BC、电流表A 、A 串联在电路中，测串联电路的电流，由于串联电路中电流处处相等，则两电流表
1 2
都是测L 或L 的电流，电压表 V 测L 两端的电压，故B正确，C错误；
1 2 2 2
D、电压表V 并联在L 两端，测L 两端的电压，电压表V 并联在L 两端，测L 两端的电压；电压表
1 1 1 2 2 2
V 并联在L 和L 两端，测电路的总电压，故D错误。
3 1 2
故选：B。
6．如图所示，当开关S 断开，S 接通时，电压表读数为4V，当开关S 接通，S 断开时，电压表的
1 2 1 2
示数为1.9V。那么，当S、S 均断开时，小灯泡L 和L 两端的电压分别为（ ）
1 2 1 2
A．1.9V、4V
B．2.1V、1.9V
C．4V、5.9V
D．4V、1.9V
【答案】B
【解析】解：由图知，当开关S 断开，S 接通时，两灯串联，电压表测电源电压，所以电源电压U
1 2
＝4V；
当开关S 接通，S 断开时，两灯仍串联，电压表测L 两端的电压，即U＝1.9V，
1 2 2 2
由串联电路的电压规律知，L 两端的电压U＝U﹣U＝4V﹣1.9V＝2.1V。
1 1 2
故选：B。
7．如图（a）所示电路中，闭合开关后，两个电压表指针偏转均如图（b）所示，电阻丝R 和R 为
1 2
发热类用电器，则电阻R 和R 两端的电压分别为（ ）
1 2
A．1.4V 7V
B．1.4V 5.6V
C．7V 1.4V
D．5.6V 1.4V
资料整理【淘宝店铺：向阳百分百】【答案】D
【解析】解：（1）由电路图可知，电压表V 示数应大于电压表V 示数，而两电压表指针位置相同，
1 2
则电压表V 量程是0～15V，分度值是0.5V，电压表示数U ＝7V；电压表V 量程是0～3V，分度值
1 V1 2
是0.1V，电压表示数U ＝1.4V；
V2
（2）电阻R 的电压U＝U ＝1.4V，电阻R 的电压U＝U ﹣U＝7V﹣1.4V＝5.6V；故D正确。
2 2 V2 1 1 V1 2
故选：D。
8．下列关于电流、电压、电阻的关系说法正确的是（ ）
A．电压大的电路中电流一定大 B．导体中的电流与电压、电阻无关
C．电阻大的电路中电流一定小 D．导体中的电阻与电流、电压无关
【答案】D
【解析】解：A、只有在电阻一定时，电压大的电路中电流才一定大，故A错误；
B、导体中的电流与电压、电阻都有关系，故B错误；
C、只有在电压一定时，电阻大的电路中电流才一定小，故C错误；
D、导体电阻由导体材料、长度、横截面积决定，与导体的电压与电流无关，故D正确。
故选：D。
9．现有四段导线，甲、乙、丙都是铜丝，丁是镍铬合金丝，甲与乙等粗而甲较长，乙与丙等长而
丙较粗，甲与丁等长且等粗。关于它们的电阻，下列判断中正确的是（ ）
A．甲的电阻最大 B．乙的电阻最大
C．丙的电阻最小 D．丁的电阻最小
【答案】C
【解析】解：（1）甲、乙、丙都是铜线，材料相同，甲与乙等粗而甲比乙长，则甲的电阻大于与
乙的电阻；
乙与丙等长且丙较粗，则乙的电阻大于丙的电阻；因此R ＞R ＞R ；
甲 乙 丙
（2）甲与丁等长且等粗，丙甲铜线，丁是镍铬合金线，甲与丁材料不同，由于铜的导电性能比镍
铬合金的导电能力强，
所以甲的电阻小于丁，所以R ＞R ＞R ＞R 。
丁 甲 乙 丙
故选：C。
10．如图所示，关于灯泡变亮的说法中正确的是（ ）
A．M连E接线柱，闭合开关，滑动变阻器滑片向右移
B．M连F接线柱，闭合开关，滑动变阻器滑片向右移
C．M连E接线柱，闭合开关，滑动变阻器滑片向左移
D．M连F接线柱，闭合开关，滑动变阻器滑片向左移
【答案】C
【解析】解：AC、如图，小灯泡和滑动变阻器串联在电路中，M接E时，滑动变阻器接入左半段，
滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻丝长度变长，电阻变大，电路中电流变小
灯泡的实际功率变小，灯泡变暗；M接E时，滑动变阻器的滑片向左移动，滑动变阻器接入电路的
电阻丝长度变短，电阻变小，电路中电流变大，灯泡的实际功率变大，灯泡变亮，故A错误，C正
确。
BD、当M连F接线柱时，滑动变阻器都接下面两个接线柱，滑动变阻器相当于定值电阻，移动滑片，
资料整理【淘宝店铺：向阳百分百】不能改变电路中的电阻，不能改变电路中的电流，不能改变灯泡的实际功率，不能改变灯泡的亮度
故BD都错误。
故选：C。

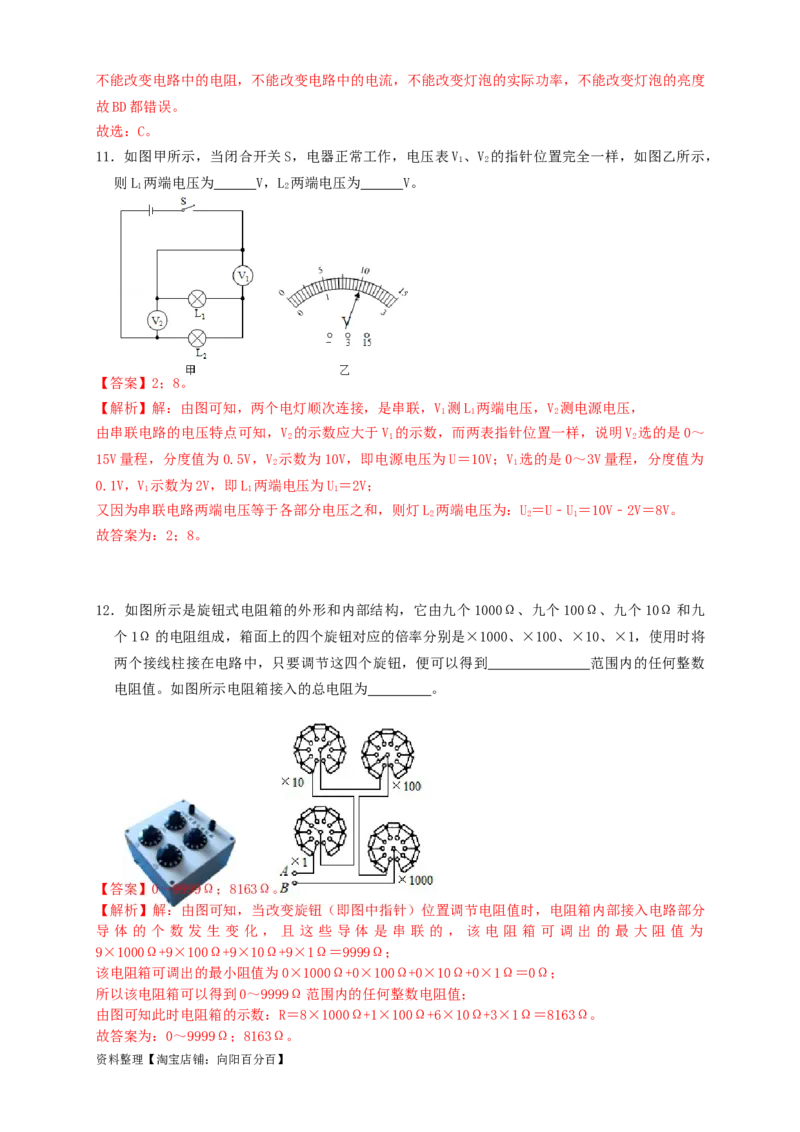

11．如图甲所示，当闭合开关S，电器正常工作，电压表V 、V 的指针位置完全一样，如图乙所示，
1 2
则L 两端电压为 V，L 两端电压为 V。
1 2
【答案】2；8。
【解析】解：由图可知，两个电灯顺次连接，是串联，V 测L 两端电压，V 测电源电压，
1 1 2
由串联电路的电压特点可知，V 的示数应大于V 的示数，而两表指针位置一样，说明V 选的是0～
2 1 2
15V量程，分度值为0.5V，V 示数为10V，即电源电压为U＝10V；V 选的是0～3V量程，分度值为
2 1
0.1V，V 示数为2V，即L 两端电压为U＝2V；
1 1 1
又因为串联电路两端电压等于各部分电压之和，则灯L 两端电压为：U＝U﹣U＝10V﹣2V＝8V。
2 2 1
故答案为：2；8。
12．如图所示是旋钮式电阻箱的外形和内部结构，它由九个1000Ω、九个100Ω、九个10Ω和九
个1Ω的电阻组成，箱面上的四个旋钮对应的倍率分别是×1000、×100、×10、×1，使用时将
两个接线柱接在电路中，只要调节这四个旋钮，便可以得到 范围内的任何整数
电阻值。如图所示电阻箱接入的总电阻为 。
【答案】0～9999Ω；8163Ω。
【解析】解：由图可知，当改变旋钮（即图中指针）位置调节电阻值时，电阻箱内部接入电路部分
导 体 的 个 数 发 生 变 化 ， 且 这 些 导 体 是 串 联 的 ， 该 电 阻 箱 可 调 出 的 最 大 阻 值 为
9×1000Ω+9×100Ω+9×10Ω+9×1Ω＝9999Ω；
该电阻箱可调出的最小阻值为0×1000Ω+0×100Ω+0×10Ω+0×1Ω＝0Ω；
所以该电阻箱可以得到0～9999Ω范围内的任何整数电阻值；
由图可知此时电阻箱的示数：R＝8×1000Ω+1×100Ω+6×10Ω+3×1Ω＝8163Ω。
故答案为：0～9999Ω；8163Ω。
资料整理【淘宝店铺：向阳百分百】13．在图所示的电路的〇里适当的电表符号，使之成为正确的电路。
【答案】见解析。
【解析】解：由电路图可知，下面的圈串联在干路中，一定是电流表；左边的圈与灯泡串联，也一
定是电流表，中间上面的圈与一只灯泡并联，所以为电压表。故如下图所示。
14．在“探究串联电路的电压规律”的实验中，小涵同学设计了如图所示的电路。
（1）在连接电路时，开关应该处于 （填“闭合”或“断开”）状态；
（2）按照图甲所示的电路图，以笔画线代替导线，完成图乙的电路连接；
（3）连好电路闭合开关后，她发现两只灯泡都不亮，且电压表的示数为 0，若只有L 或L 中的
1 2
一处发生故障，则故障是 （填“L 断路”“L 短路”“L 断路”或“L 短路”）；
1 1 2 2
（4）排除故障后，小涵选用 （选填“相同”或“不同”）规格的灯泡，完成了三次实验，
并记录了数据。分析下表中的数据，可得出的结论为：串联电路中电源两端电压 各
用电器两端电压之和。
实验次数 L 两端的电压U/V L 两端的电压U/V L、L 两端的总电压U/V
1 1 2 2 1 2
1 1.3 1.5 2.8
2 1.2 1.6 2.8
3 1.1 1.7 2.8
【答案】（1）断开；（2）见解析；（3）L 断路； （4）不同；等于。
2
【解析】解：（1）为了保护电路，连接电路时，开关应断开；
（2）电路连接成为一个闭合回路，电压表测灯L 的电压，如图所示：
1
（3）闭合开关后，发现两只灯泡都不亮，说明电路故障为断路；电压表的示数为0，说明断路的位
置不是L，根据选填内容可知，L 发生断路。
1 2
资料整理【淘宝店铺：向阳百分百】（4）为了使探究得出的结论具有普遍意义，应该选取不同规格的小灯泡进行实验，由表中数据可
知：
第一次实验1.3V+1.5V＝2.8V；
第二次实验1.2V+1.6V＝2.8V；
第三次实验1.1V+1.7V＝2.8V，
因此可以得出：串联电路总电压等于各部分电路两端的电压之和。
故答案为：（1）断开；（2）见解析；（3）L 断路； （4）不同；等于。
2

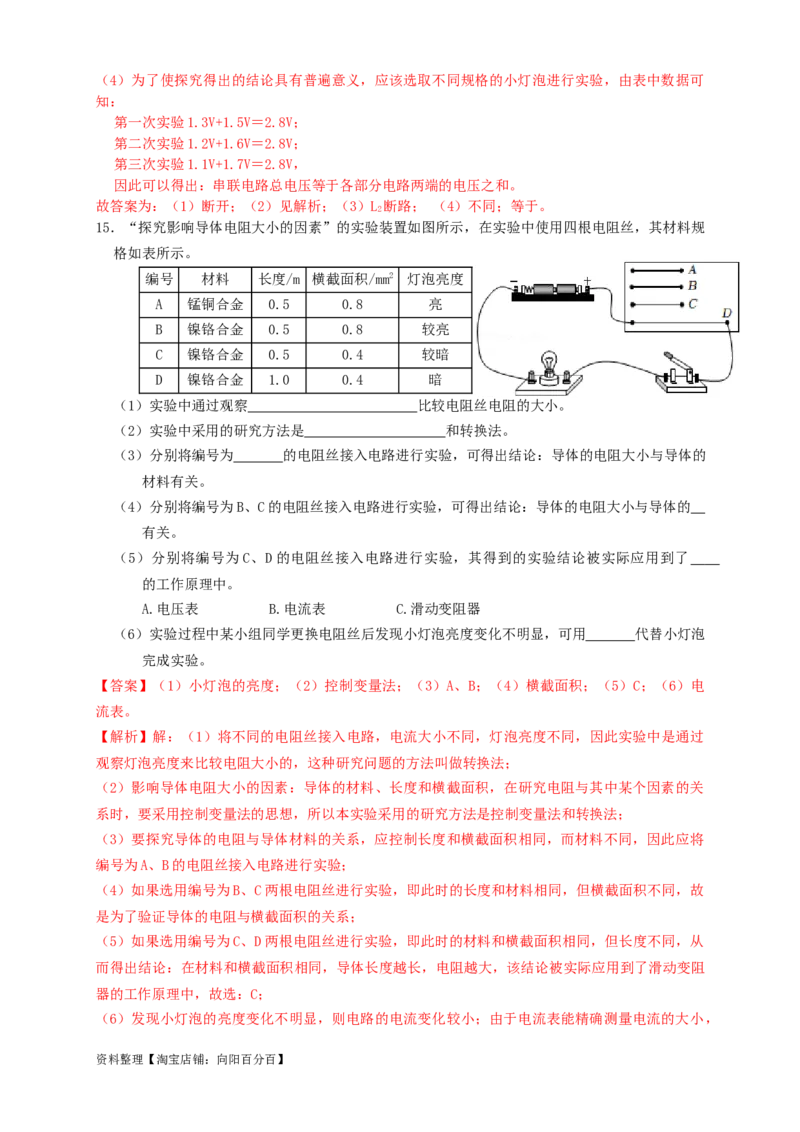

15．“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规
格如表所示。
编号 材料 长度/m 横截面积/mm2 灯泡亮度
A 锰铜合金 0.5 0.8 亮
B 镍铬合金 0.5 0.8 较亮
C 镍铬合金 0.5 0.4 较暗
D 镍铬合金 1.0 0.4 暗
（1）实验中通过观察 比较电阻丝电阻的大小。
（2）实验中采用的研究方法是 和转换法。
（3）分别将编号为 的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的
材料有关。
（4）分别将编号为B、C的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的
有关。
（5）分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了
的工作原理中。
A.电压表 B.电流表 C.滑动变阻器
（6）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用 代替小灯泡
完成实验。
【答案】（1）小灯泡的亮度；（2）控制变量法；（3）A、B；（4）横截面积；（5）C；（6）电
流表。
【解析】解：（1）将不同的电阻丝接入电路，电流大小不同，灯泡亮度不同，因此实验中是通过
观察灯泡亮度来比较电阻大小的，这种研究问题的方法叫做转换法；
（2）影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的关
系时，要采用控制变量法的思想，所以本实验采用的研究方法是控制变量法和转换法；
（3）要探究导体的电阻与导体材料的关系，应控制长度和横截面积相同，而材料不同，因此应将
编号为A、B的电阻丝接入电路进行实验；
（4）如果选用编号为B、C两根电阻丝进行实验，即此时的长度和材料相同，但横截面积不同，故
是为了验证导体的电阻与横截面积的关系；
（5）如果选用编号为C、D两根电阻丝进行实验，即此时的材料和横截面积相同，但长度不同，从
而得出结论：在材料和横截面积相同，导体长度越长，电阻越大，该结论被实际应用到了滑动变阻
器的工作原理中，故选：C；
（6）发现小灯泡的亮度变化不明显，则电路的电流变化较小；由于电流表能精确测量电流的大小，
资料整理【淘宝店铺：向阳百分百】所以可在电路中串联一个电流表代替小灯泡完成实验。
故答案为：（1）小灯泡的亮度；（2）控制变量法；（3）A、B；（4）横截面积；（5）C；（6）
电流表。
真题过关
一、选择题（共10小题）：
1．（2022•株洲）电热丝通常用镍铬合金或铁铬铝合金等材料制作，从导电性能看，电热丝属于（
）
A．绝缘体 B．超导体 C．半导体 D．导体
【答案】D
【解析】解：电热器都是利用电流的热效应工作的，所以不能用超导体作为电热丝，应是导体，故
D正确，ABC错误。
故选：D。

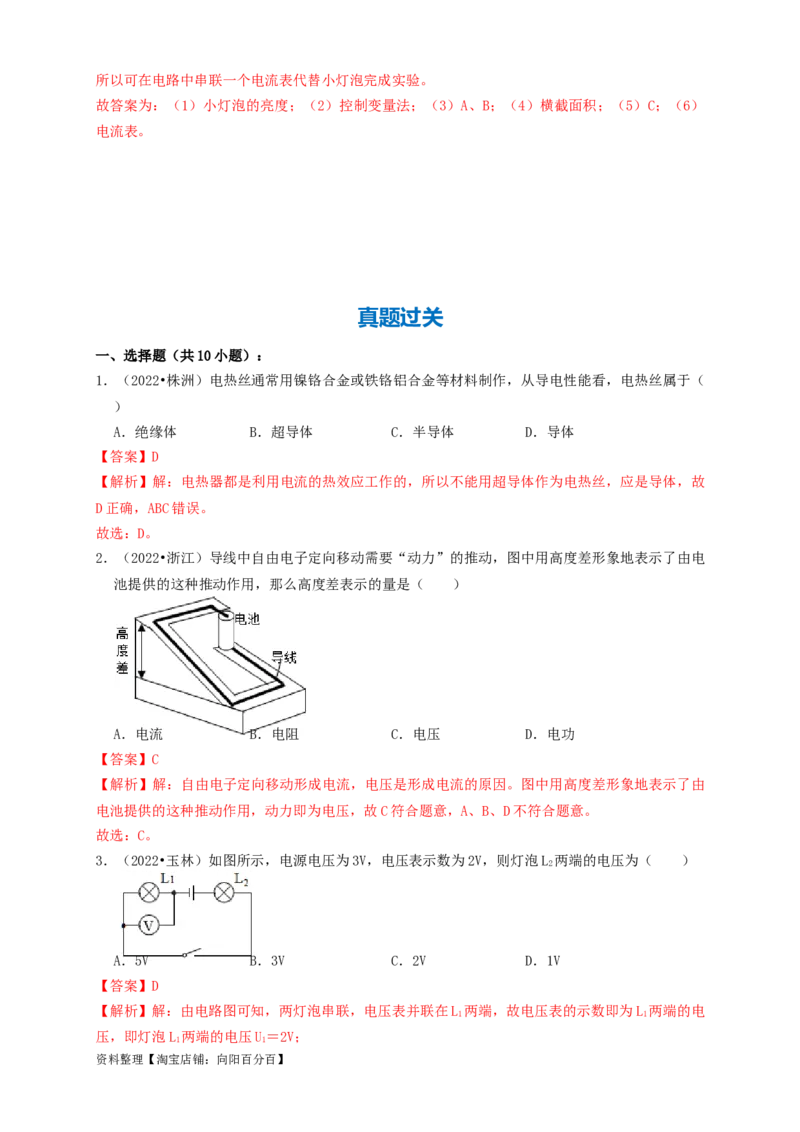

2．（2022•浙江）导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电
池提供的这种推动作用，那么高度差表示的量是（ ）
A．电流 B．电阻 C．电压 D．电功
【答案】C
【解析】解：自由电子定向移动形成电流，电压是形成电流的原因。图中用高度差形象地表示了由
电池提供的这种推动作用，动力即为电压，故C符合题意，A、B、D不符合题意。
故选：C。
3．（2022•玉林）如图所示，电源电压为3V，电压表示数为2V，则灯泡L 两端的电压为（ ）
2
A．5V B．3V C．2V D．1V
【答案】D
【解析】解：由电路图可知，两灯泡串联，电压表并联在L 两端，故电压表的示数即为L 两端的电
1 1
压，即灯泡L 两端的电压U＝2V；
1 1
资料整理【淘宝店铺：向阳百分百】由串联电路的特点可知，L 两端的电压：U＝U﹣U＝3V﹣2V＝1V。
2 2 1
故选：D。

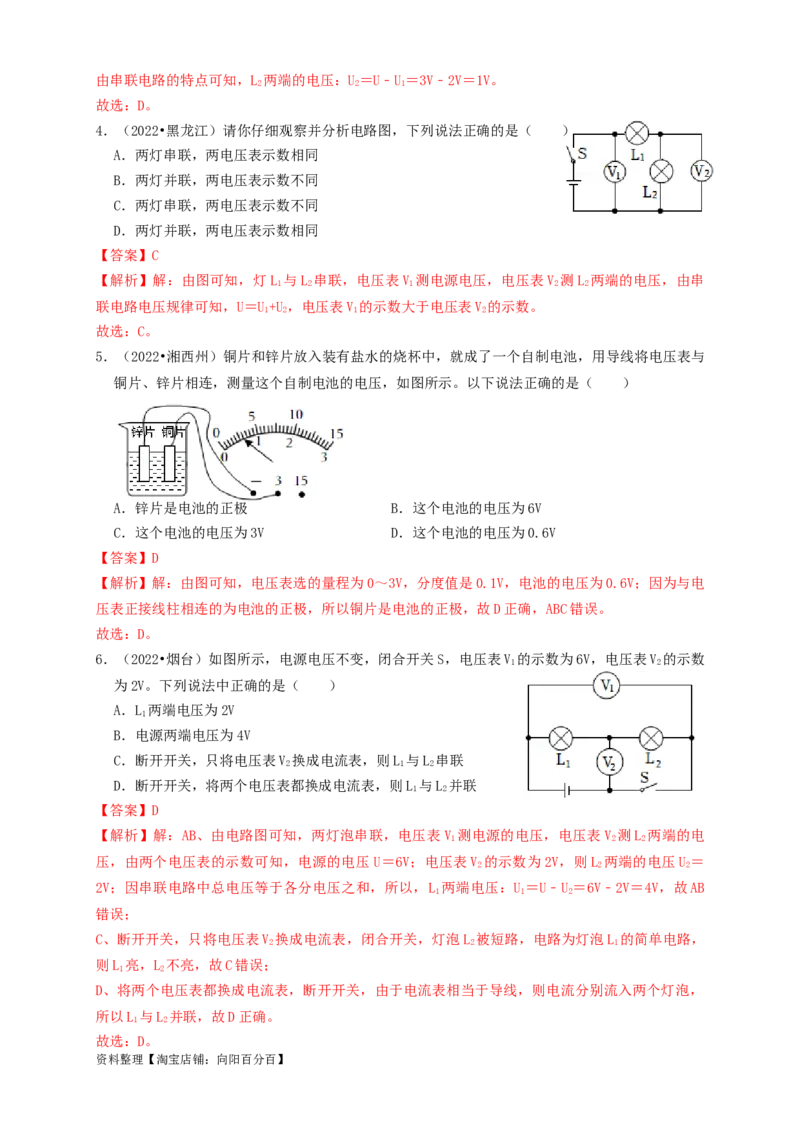

4．（2022•黑龙江）请你仔细观察并分析电路图，下列说法正确的是（ ）
A．两灯串联，两电压表示数相同
B．两灯并联，两电压表示数不同
C．两灯串联，两电压表示数不同
D．两灯并联，两电压表示数相同
【答案】C
【解析】解：由图可知，灯L 与L 串联，电压表V 测电源电压，电压表V 测L 两端的电压，由串
1 2 1 2 2
联电路电压规律可知，U＝U+U，电压表V 的示数大于电压表V 的示数。
1 2 1 2
故选：C。
5．（2022•湘西州）铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与
铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
A．锌片是电池的正极 B．这个电池的电压为6V
C．这个电池的电压为3V D．这个电池的电压为0.6V
【答案】D
【解析】解：由图可知，电压表选的量程为0～3V，分度值是0.1V，电池的电压为0.6V；因为与电
压表正接线柱相连的为电池的正极，所以铜片是电池的正极，故D正确，ABC错误。
故选：D。
6．（2022•烟台）如图所示，电源电压不变，闭合开关S，电压表V 的示数为6V，电压表V 的示数
1 2
为2V。下列说法中正确的是（ ）
A．L 两端电压为2V
1
B．电源两端电压为4V
C．断开开关，只将电压表V 换成电流表，则L 与L 串联
2 1 2
D．断开开关，将两个电压表都换成电流表，则L 与L 并联
1 2
【答案】D
【解析】解：AB、由电路图可知，两灯泡串联，电压表V 测电源的电压，电压表V 测L 两端的电
1 2 2
压，由两个电压表的示数可知，电源的电压 U＝6V；电压表V 的示数为2V，则L 两端的电压U ＝
2 2 2
2V；因串联电路中总电压等于各分电压之和，所以，L 两端电压：U ＝U﹣U ＝6V﹣2V＝4V，故AB
1 1 2
错误；
C、断开开关，只将电压表V 换成电流表，闭合开关，灯泡L 被短路，电路为灯泡L 的简单电路，
2 2 1
则L 亮，L 不亮，故C错误；
1 2
D、将两个电压表都换成电流表，断开开关，由于电流表相当于导线，则电流分别流入两个灯泡，
所以L 与L 并联，故D正确。
1 2
故选：D。

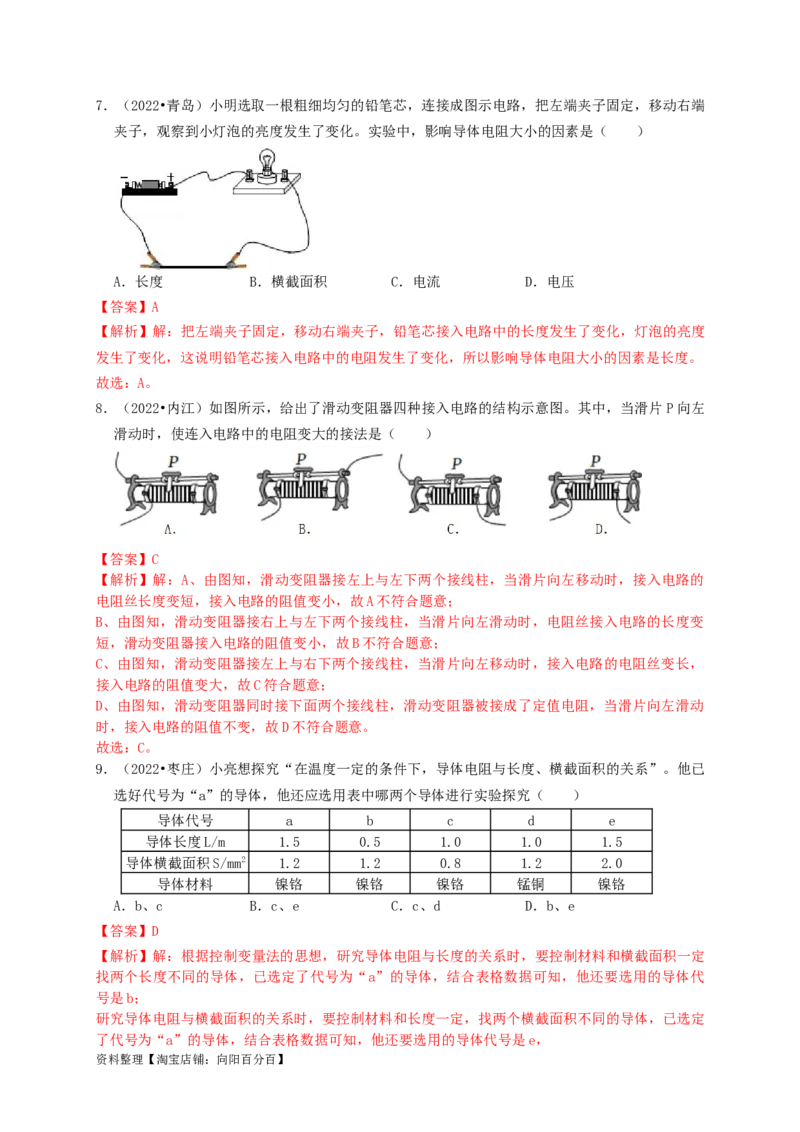

资料整理【淘宝店铺：向阳百分百】7．（2022•青岛）小明选取一根粗细均匀的铅笔芯，连接成图示电路，把左端夹子固定，移动右端
夹子，观察到小灯泡的亮度发生了变化。实验中，影响导体电阻大小的因素是（ ）
A．长度 B．横截面积 C．电流 D．电压
【答案】A
【解析】解：把左端夹子固定，移动右端夹子，铅笔芯接入电路中的长度发生了变化，灯泡的亮度
发生了变化，这说明铅笔芯接入电路中的电阻发生了变化，所以影响导体电阻大小的因素是长度。
故选：A。
8．（2022•内江）如图所示，给出了滑动变阻器四种接入电路的结构示意图。其中，当滑片 P向左
滑动时，使连入电路中的电阻变大的接法是（ ）
【答案】C
【解析】解：A、由图知，滑动变阻器接左上与左下两个接线柱，当滑片向左移动时，接入电路的
电阻丝长度变短，接入电路的阻值变小，故A不符合题意；
B、由图知，滑动变阻器接右上与左下两个接线柱，当滑片向左滑动时，电阻丝接入电路的长度变
短，滑动变阻器接入电路的阻值变小，故B不符合题意；
C、由图知，滑动变阻器接左上与右下两个接线柱，当滑片向左移动时，接入电路的电阻丝变长，
接入电路的阻值变大，故C符合题意；
D、由图知，滑动变阻器同时接下面两个接线柱，滑动变阻器被接成了定值电阻，当滑片向左滑动
时，接入电路的阻值不变，故D不符合题意。
故选：C。
9．（2022•枣庄）小亮想探究“在温度一定的条件下，导体电阻与长度、横截面积的关系”。他已
选好代号为“a”的导体，他还应选用表中哪两个导体进行实验探究（ ）
导体代号 a b c d e
导体长度L/m 1.5 0.5 1.0 1.0 1.5
导体横截面积S/mm2 1.2 1.2 0.8 1.2 2.0
导体材料 镍铬 镍铬 镍铬 锰铜 镍铬
A．b、c B．c、e C．c、d D．b、e
【答案】D
【解析】解：根据控制变量法的思想，研究导体电阻与长度的关系时，要控制材料和横截面积一定
找两个长度不同的导体，已选定了代号为“a”的导体，结合表格数据可知，他还要选用的导体代
号是b；
研究导体电阻与横截面积的关系时，要控制材料和长度一定，找两个横截面积不同的导体，已选定
了代号为“a”的导体，结合表格数据可知，他还要选用的导体代号是e，
资料整理【淘宝店铺：向阳百分百】因此想探究“在温度一定的条件下，导体电阻与长度、横截面积的关系”，他已选好代号为“a”
的导体，还应选用表中b、e两个导体，故D正确。
故选：D。
10．（2022•武汉）某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的
是（ ）
导体代号 长度/m 横截面积/mm2 材料
① 1.0 0.2 锰铜
② 1.0 0.4 锰铜
③ 0.5 0.4 锰铜
④ 1.0 0.4 镍铬合金
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
【答案】D
【解析】解：为检验“导体电阻跟导体长度有关”的猜想，需要控制材料和横截面积相同，改变长
度，分析电阻阻值的变化，应选②③；
为检验“导体电阻跟导体横截面积有关”的猜想，需要控制材料和长度相同，改变导体横截面积，
分析电阻阻值的变化，应选①②；
为检验“导体电阻跟导体材料有关”的猜想，需要控制长度和横截面积相同，改变导体材料，分析
电阻阻值的变化，应选②④；
所以A、B、C错误，D正确；
故选：D。
二、填空题（共3小题）：

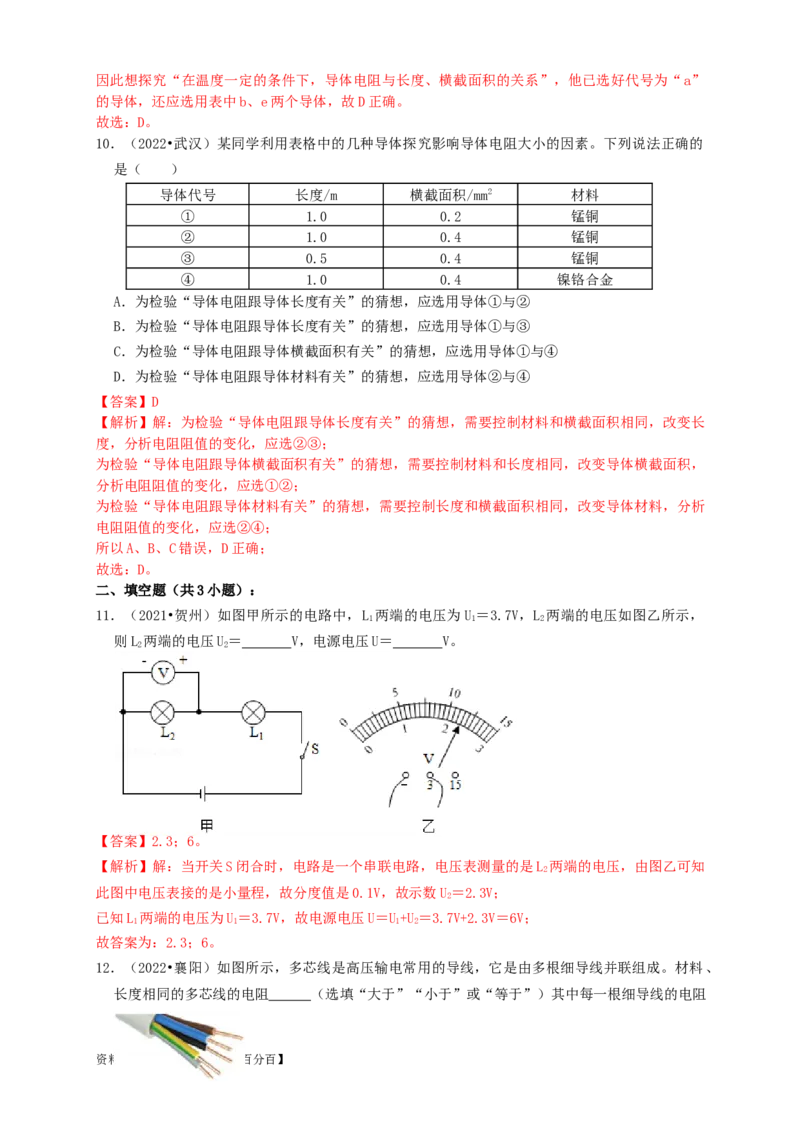

11．（2021•贺州）如图甲所示的电路中，L 两端的电压为U ＝3.7V，L 两端的电压如图乙所示，
1 1 2
则L 两端的电压U＝ V，电源电压U＝ V。
2 2
【答案】2.3；6。
【解析】解：当开关S闭合时，电路是一个串联电路，电压表测量的是L 两端的电压，由图乙可知
2
此图中电压表接的是小量程，故分度值是0.1V，故示数U＝2.3V；
2
已知L 两端的电压为U＝3.7V，故电源电压U＝U+U＝3.7V+2.3V＝6V；
1 1 1 2
故答案为：2.3；6。
12．（2022•襄阳）如图所示，多芯线是高压输电常用的导线，它是由多根细导线并联组成。材料、
长度相同的多芯线的电阻 （选填“大于”“小于”或“等于”）其中每一根细导线的电阻
资料整理【淘宝店铺：向阳百分百】【答案】小于。
【解析】解：由题可知多芯线是由多根细导线并联而成，而并联相当于增大了导体的横截面积，使
总电阻减小，故多芯线的电阻远小于每根细导线的电阻。
故答案为：小于。

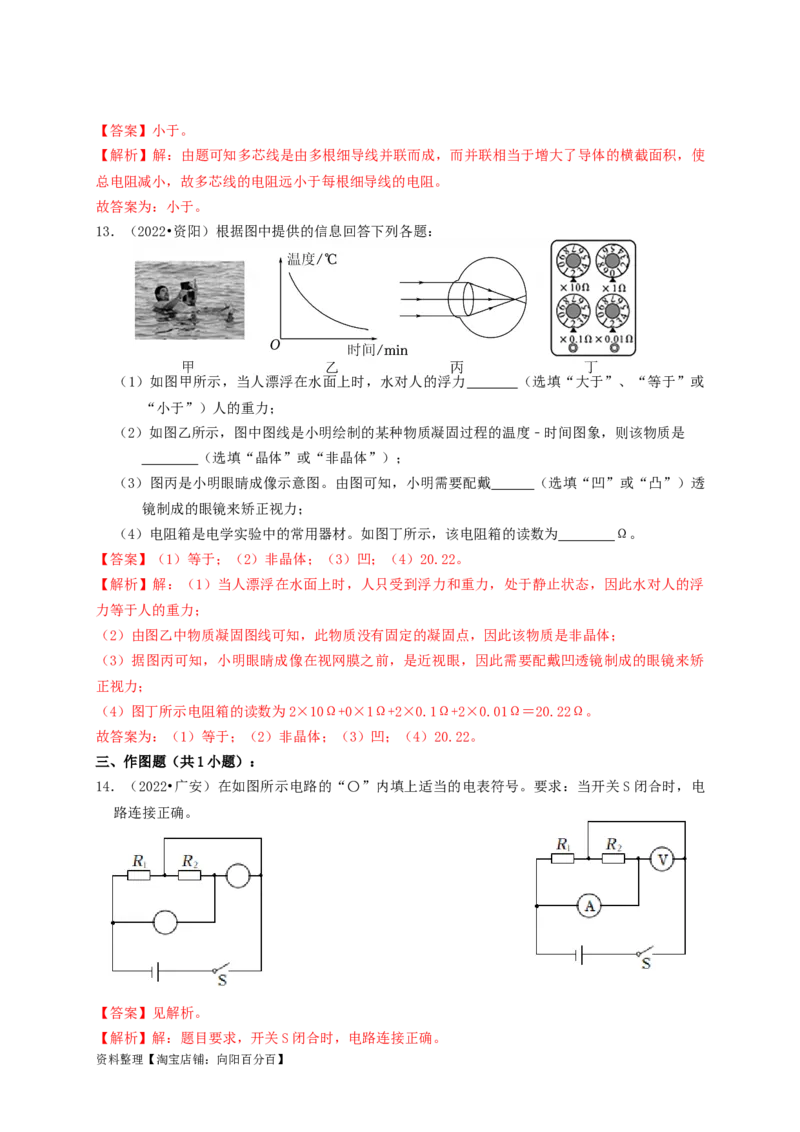

13．（2022•资阳）根据图中提供的信息回答下列各题：
（1）如图甲所示，当人漂浮在水面上时，水对人的浮力 （选填“大于”、“等于”或
“小于”）人的重力；
（2）如图乙所示，图中图线是小明绘制的某种物质凝固过程的温度﹣时间图象，则该物质是
（选填“晶体”或“非晶体”）；
（3）图丙是小明眼睛成像示意图。由图可知，小明需要配戴 （选填“凹”或“凸”）透
镜制成的眼镜来矫正视力；
（4）电阻箱是电学实验中的常用器材。如图丁所示，该电阻箱的读数为 Ω。
【答案】（1）等于；（2）非晶体；（3）凹；（4）20.22。
【解析】解：（1）当人漂浮在水面上时，人只受到浮力和重力，处于静止状态，因此水对人的浮
力等于人的重力；
（2）由图乙中物质凝固图线可知，此物质没有固定的凝固点，因此该物质是非晶体；
（3）据图丙可知，小明眼睛成像在视网膜之前，是近视眼，因此需要配戴凹透镜制成的眼镜来矫
正视力；
（4）图丁所示电阻箱的读数为2×10Ω+0×1Ω+2×0.1Ω+2×0.01Ω＝20.22Ω。
故答案为：（1）等于；（2）非晶体；（3）凹；（4）20.22。
三、作图题（共1小题）：
14．（2022•广安）在如图所示电路的“〇”内填上适当的电表符号。要求：当开关S闭合时，电
路连接正确。
【答案】见解析。
【解析】解：题目要求，开关S闭合时，电路连接正确。
资料整理【淘宝店铺：向阳百分百】若右边圆圈内填入电流表，则左下方圆圈内只能填电压表，防止电源被短路，但此时导线将 R 和电
2
流表短路，所以右边圆圈内填入电压表，左下方圆圈内只能填电流表；R 和R 并联接入电路，如图
1 2
所示：
四、实验探究题（共4小题）：
15．（2022•襄阳）小阳同学设计了如图甲所示电路图探究并联电路的电压规律，请你回答下列问
题。
（1）分别测出小灯泡L、L 两端的电压及 电压，就可以分析并联电路的电压规律；
1 2
（2）当开关闭合时，电压表出现了如图乙所示情况，其原因是电压表 ；
（3）正确连接电路后，若测得L 两端电压为2.5V，则测L 两端电压是 V。
1 2
【答案】（1）电源；（2）正负接线柱接反了；（3）2.5。
【解析】解：（1）实验要探究并联电路的电压规律，应分别测出小灯泡L 、L 两端的电压及电源
1 2
电压的大小，比较三者的数值大小关系，得出并联电路的电压规律；
（2）根据乙图中电压表指针出现反偏情况，说明电压表正负接线柱接反了；
（3）因为两灯泡并联接在电路中，故电压表测出L 两端电压的同时也是L 两端的电压，即L 两端
1 2 2
电压也是2.5V。
故答案为：（1）电源；（2）正负接线柱接反了；（3）2.5。
16．（2022•南通）小明在学习电阻概念的过程中，经历了以下三个探究活动。
活动一：在如图甲所示电路中的A、B两点间先后接入：铜线、铅笔芯、镍铬合金丝，通电后观
察到灯泡的亮度分别为：亮、较亮、较暗。
（1）该实验现象说明： 。
活动二：小明将三个不同的导体分别接入如图乙所示电路中的M、N两点间，分别测出不同导体两
端的电压U和通过的电流I，实验结果记录在表1中。
表1
资料整理【淘宝店铺：向阳百分百】导体 导体a 导体b 导体c
实验次 1 2 3 4 5 6 7 8 9
数
电压/V 2 4 6 1 2 3 4 6 8
电流/A 0.2 0.4 0.6 0.2 0.4 0.6 0.2 0.3 0.4
（2）①请用笔画线代替导线把图乙电路连接完整，要求当滑片P向左滑动时，变阻器接入电路
的电阻变大。
②分析表1数据，可知，同一导体， ；不同导体， 。
可见， 反映了导体本身的一种性质，物理学上把导体的这
种性质定义为电阻。
活动三：利用表2中提供的导体，探究影响电阻大小的因素。
表2
导体序号 ① ② ③ ④ ⑤ ⑥
材料 镍铬 镍铬 镍铬 镍铬 锰铜 锰铜
长度/m 1 0.8 1 0.5 1 0.8
横截面积/mm2 0.5 0.8 1.8 0.5 0.5 1.2
（3）为了探究导体电阻的大小与导体的材料、长度和横截面积的关系，至少需要选择表2中的
（填导体的序号）导体作为研究对象，若仅选择导体③和⑤用来探究导体电阻的
大小与横截面积的关系，你觉得是否可行？请作出判断并说出理由： 。
（4）电阻的定义方法，反映了导体阻碍电流的物理性质。物理学上还有一些用这种方法定义的、
能反映出物质或物体某种物理性质的物理量，请列举一个： 。
【答案】（1）导体导电能力与导体的材料有关；（2）①见解答图；②电压与电流的比值相同；电
压与电流的比值不相同；电压与电流的比值；（3）①、③、④、⑤；不可行，没有控制导体的材
料相同；（4）密度。
【解析】解：（1）实验中在A、B两点间先后接入：铜线、铅笔芯、镍铬合金丝，即接入电阻的材
料不同，通电后灯泡的亮度不同，说明导体导电能力与导体的材料有关；

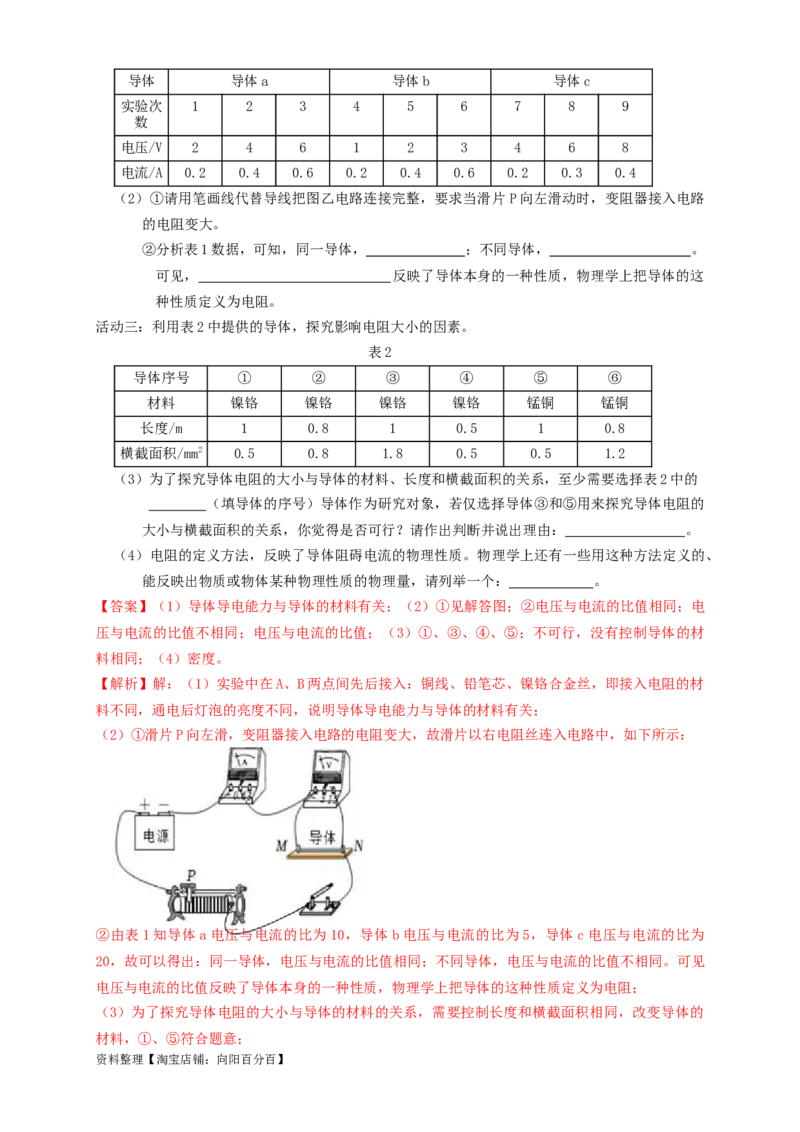

（2）①滑片P向左滑，变阻器接入电路的电阻变大，故滑片以右电阻丝连入电路中，如下所示：
②由表1知导体a电压与电流的比为10，导体b电压与电流的比为5，导体c电压与电流的比为
20，故可以得出：同一导体，电压与电流的比值相同；不同导体，电压与电流的比值不相同。可见
电压与电流的比值反映了导体本身的一种性质，物理学上把导体的这种性质定义为电阻；
（3）为了探究导体电阻的大小与导体的材料的关系，需要控制长度和横截面积相同，改变导体的
材料，①、⑤符合题意；
资料整理【淘宝店铺：向阳百分百】为了探究导体电阻的大小与长度的关系，需要控制导体的材料和横截面积相同，改变导体的长度，
①、④符合题意；
为了探究导体电阻的大小与横截面积的关系，需要控制长度和导体的材料相同，改变导体的横截面
积，①、③符合题意；
故要探究导体电阻的大小与导体的材料、长度和横截面积的关系，至少需要选择表 2中的①、③、
④、⑤导体作为研究对象；
由表格数据知③和⑤的长度相同，材料不同，横截面积不同，由于没有控制导体的材料相同，所以
不能选择导体③和⑤用来探究导体电阻的大小与横截面积的关系；
（4）用电压与电流的比值表示电阻，这种方法叫比值定义法，物理学中用某种物质的质量与其体
积的比值来表示这种物质的密度。
故答案为：（1）导体导电能力与导体的材料有关；（2）①见解答图；②电压与电流的比值相同；
电压与电流的比值不相同；电压与电流的比值；（3）①、③、④、⑤；不可行，没有控制导体的
材料相同；（4）密度。
17．（2022•乐山）某小组同学在学习了欧姆定律后，对探究实验“影响导体电阻大小的因素”进
行了改良，结合实验室所提供的几种规格的导体（如表1），设计了如图1所示的电路图。
编号 长度/m 横截面积/mm2 材料
A 1.0 0.2 锰铜
B 1.0 0.4 锰铜
C 1.0 0.6 锰铜
D 0.5 0.4 锰铜
E 1.5 0.4 锰铜
F 1.0 0.6 镍铬合金
G 1.0 0.6 铁
（1）图1中，将三个电阻串联是为了保证 （选填“电压”或“电流”）相等。
（2）在探究“导体电阻与横截面积的关系”时，R、R、R 分别选用A、B、C三段导体。某次读
1 2 3
数，电压表V 示数为1.5V、V 示数为0.7V，电压表V 示数如图2所示为 V。由欧姆定
1 2 3
律分析得出，电压表示数越大，导体电阻越 （选填“大”或“小”）。多次调节滑
动变阻器重复读数，可得出结论：材料和长度相同时，横截面积越大，导体电阻越
（选填“大”或“小”）。
（3）在探究“导体电阻与长度的关系”时，选用B、 和 （填导体代号），重复上述
操作，可得出结论：材料和横截面积相同时，长度越长，导体电阻越大。
（4）本实验主要运用的物理方法是 （选填“控制变量法”或“模型法”）。
【答案】（1）电流；（2）0.5；大；小；（3）D；E；（4）控制变量法。
资料整理【淘宝店铺：向阳百分百】【解析】解：（1）串联电路的特点是电流处处相等，故三个电阻串联保证了电流相等；
（2）电压表读数应分析量程和分度值，量程为0～3V，分度值为0.1V，故读数为0.5V；根据串联
分压原理，电压越大，电阻也越大；所以材料和长度相同时，横截面积越大，说明电阻越小；
（3）探究“导体电阻与长度的关系”时，要控制横截面积和材料相同，故选B、D、E进行实验；
（4）对探究实验“影响导体电阻大小的因素”，改变某一个变量，控制其他量不变看最终结果是
否会有影响，这种方法叫做控制变量法。即本实验采用的方法。
故答案为：（1）电流；（2）0.5；大；小；（3）D；E；（4）控制变量法。

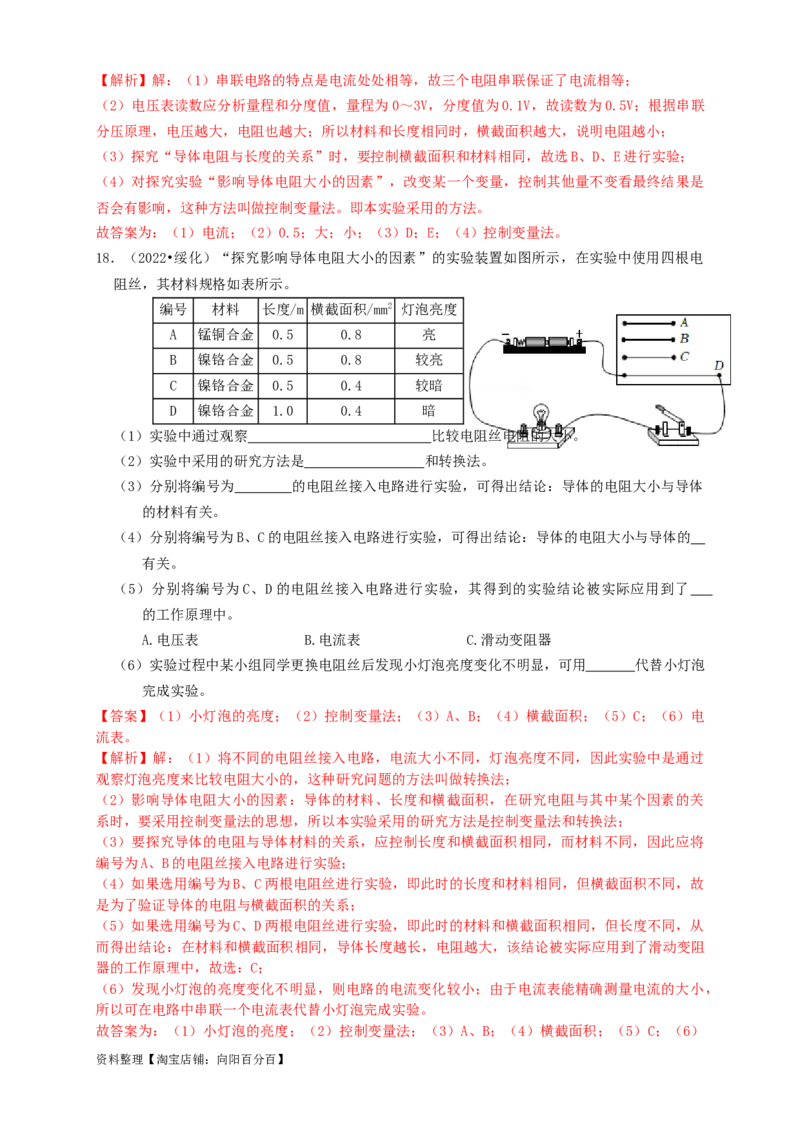

18．（2022•绥化）“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电
阻丝，其材料规格如表所示。
编号 材料 长度/m 横截面积/mm2 灯泡亮度
A 锰铜合金 0.5 0.8 亮
B 镍铬合金 0.5 0.8 较亮
C 镍铬合金 0.5 0.4 较暗
D 镍铬合金 1.0 0.4 暗
（1）实验中通过观察 比较电阻丝电阻的大小。
（2）实验中采用的研究方法是 和转换法。
（3）分别将编号为 的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体
的材料有关。
（4）分别将编号为B、C的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的
有关。
（5）分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了
的工作原理中。
A.电压表 B.电流表 C.滑动变阻器
（6）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用 代替小灯泡
完成实验。
【答案】（1）小灯泡的亮度；（2）控制变量法；（3）A、B；（4）横截面积；（5）C；（6）电
流表。
【解析】解：（1）将不同的电阻丝接入电路，电流大小不同，灯泡亮度不同，因此实验中是通过
观察灯泡亮度来比较电阻大小的，这种研究问题的方法叫做转换法；
（2）影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的关
系时，要采用控制变量法的思想，所以本实验采用的研究方法是控制变量法和转换法；
（3）要探究导体的电阻与导体材料的关系，应控制长度和横截面积相同，而材料不同，因此应将
编号为A、B的电阻丝接入电路进行实验；
（4）如果选用编号为B、C两根电阻丝进行实验，即此时的长度和材料相同，但横截面积不同，故
是为了验证导体的电阻与横截面积的关系；
（5）如果选用编号为C、D两根电阻丝进行实验，即此时的材料和横截面积相同，但长度不同，从
而得出结论：在材料和横截面积相同，导体长度越长，电阻越大，该结论被实际应用到了滑动变阻
器的工作原理中，故选：C；
（6）发现小灯泡的亮度变化不明显，则电路的电流变化较小；由于电流表能精确测量电流的大小，
所以可在电路中串联一个电流表代替小灯泡完成实验。
故答案为：（1）小灯泡的亮度；（2）控制变量法；（3）A、B；（4）横截面积；（5）C；（6）
资料整理【淘宝店铺：向阳百分百】电流表。
资料整理【淘宝店铺：向阳百分百】资料整理【淘宝店铺：向阳百分百】
