2023年新课标下中考物理一轮单元复习讲练考（全国通用）
第十六单元 电压电阻
专题46 电压电阻单元知识点讲解与典型题解析
新课标对单元考点要求
1.从能量转化的角度认识电源和用电器的作用。
2.知道电压和电阻。
3.会看、会画简单的电路图。能连接简单的串联电路和并联电路。能说出生产、生活中采用简单串联或并
联的实例。了解串、并联电路电压的特点。
4.会使用电压表。

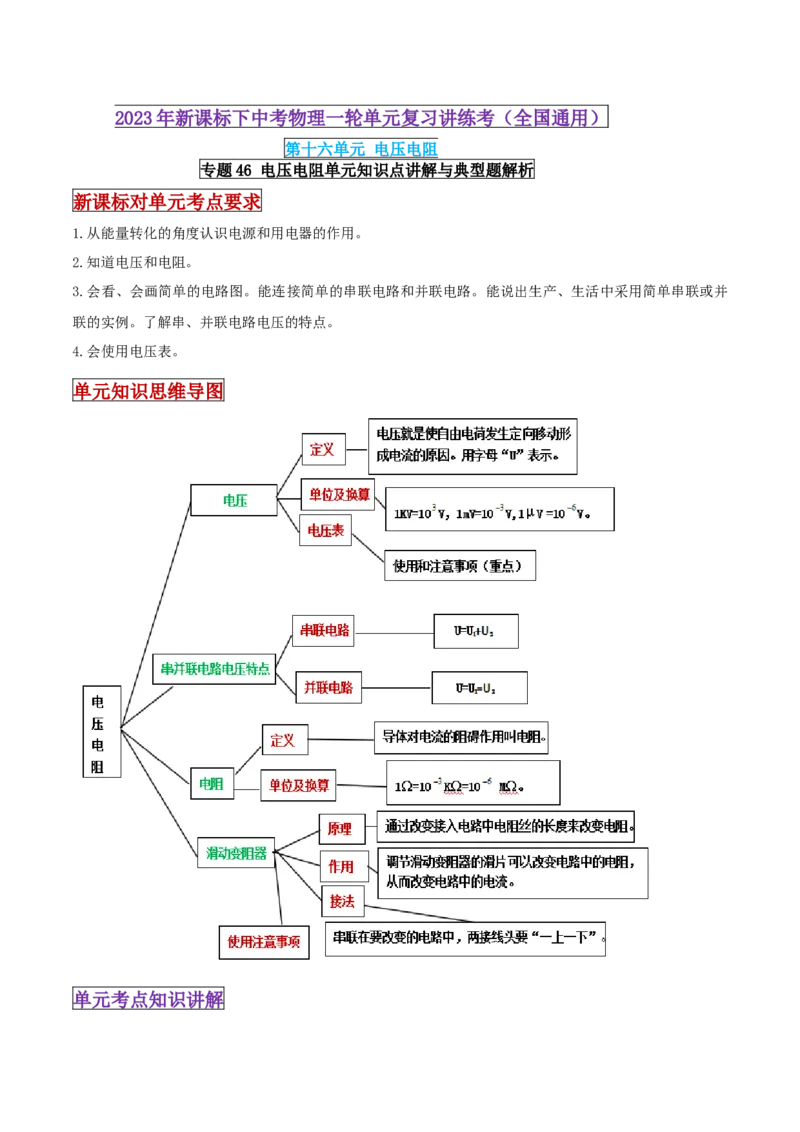

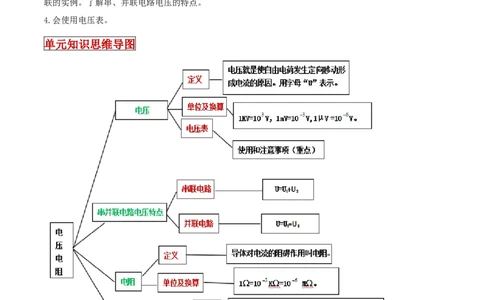

单元知识思维导图
单元考点知识讲解考点1：电压
1.定义：电压就是使自由电荷发生定向移动形成电流的原因。通常用字母“U”表示。
2.单位。电压的单位是伏特,简称伏（V），常用的单位还有千伏（KV）、毫伏（mV）和微伏（μV）。它
们之间的等量关系：1 KV=10 V，1 mV=10 V,1μV =10 V。
3.电压表
（1）双量程：分别是0～3V , 0～15V。
（2）分度值分别是0.1V,0.5V。

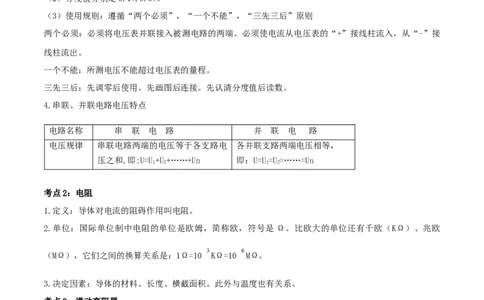

（3）使用规则：遵循“两个必须”，“一个不能”，“三先三后”原则
两个必须：必须将电压表并联接入被测电路的两端。必须使电流从电压表的“+”接线柱流入，从“-”接
线柱流出。
一个不能：所测电压不能超过电压表的量程。
三先三后：先调零后使用。先画图后连接。先认清分度值后读数。
4.串联、并联电路电压特点
电路名称 串 联 电 路 并 联 电 路
电压规律 串联电路两端的电压等于各支路电 各并联支路两端电压相等，
压之和,即:U=U+U+……+Un 即：U=U=U=……=Un
1 2 1 2
考点2：电阻
1.定义：导体对电流的阻碍作用叫电阻。
2.单位：国际单位制中电阻的单位是欧姆，简称欧，符号是 Ω。比欧大的单位还有千欧（KΩ）、兆欧
（MΩ），它们之间的换算关系是：1Ω=10 KΩ=10 MΩ。
3.决定因素：导体的材料、长度、横截面积。此外与温度也有关系。
考点3：滑动变阻器
1.原理：通过改变接入电路中电阻丝的长度来改变电阻。
2.作用：调节滑动变阻器的滑片可以改变电路中的电阻，从而改变电路中的电流。
3.接法：串联在要改变的电路中，两接线头要“一上一下”。
4.注意：使用前要观察滑动变阻器的铭牌，弄清它的最大阻值和允许通过的最大电流；闭合开关前，滑片
应处于阻值最大位置（远离下端接线柱）。
考点4：半导体与超导体(拓展)
1.半导体定义：导体能力介于导体和绝缘体之间，而且电阻随温度的升高而减小的材料。2.超导体定义：在足够低的温度和足够弱的磁场下，其电阻率为零的物质。
单元考点解题规律总结
一、电压表使用与读数问题
1.使用前首先调零，同时要明确电压表的量程和分度值。
2.电压表应该与被测电路并联。
3.要使电流从电压表的正接线柱流进，负接线柱流出。
4.根据被测电路的电压选择适当的量程（被测电压不要超过电压表的量程，预先不知道被测电压的大约值
时，先用大量程试触）。
5.电压表的读数方法：
①看接线柱确定量程。
②看表盘确定分度值（每一小格代表多少伏）。
③看指针偏转了多少格，即有多少伏。（电压表有两个量程： 0～3V，每小格表示的电压值是0.1 V；0～
15V，每小格表示的电压值是0.5 V。）
二、滑动变阻器使用问题

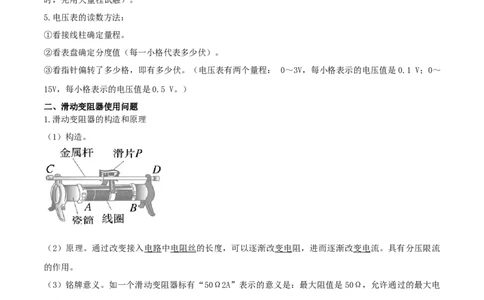

1.滑动变阻器的构造和原理
（1）构造。
（2）原理。通过改变接入电路中电阻丝的长度，可以逐渐改变电阻，进而逐渐改变电流。具有分压限流
的作用。
（3）铭牌意义。如一个滑动变阻器标有“50Ω2A”表示的意义是：最大阻值是50Ω，允许通过的最大电
流是2A。
2.滑动变阻器的构造示意图和符号
3.滑动变阻器的是用方法和注意事项【滑动变阻器的使用方法】
（1）滑动变阻器要与被控制的用电器串联接入电路中。
（2）滑动变阻器连入电路中时，取一上一下两个接线柱。
（3）在闭合开关之前，滑动变阻器的阻值调到最大值。
【滑动变阻器的注意事项】
(1)使用滑动变阻器之前，要弄清楚它的最大电阻值和允许通过的最大电流值．使用时不得超过允许通过
的最大电流值．
(2)使用滑动变阻器前，应先来回滑动几次滑片，除去接触点上的灰尘等污物，以保证接触良好．接入电

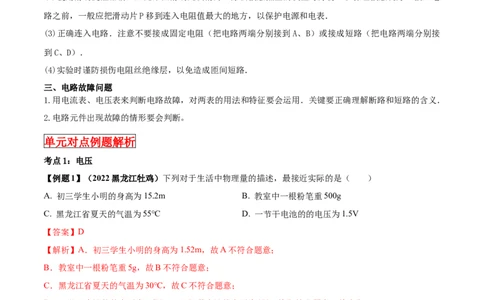

路之前，一般应把滑动片P移到连入电阻值最大的地方，以保护电源和电表．
(3)正确连入电路．注意不要接成固定电阻（把电路两端分别接到A、B）或接成短路（把电路两端分别接
到C、D）．
(4)实验时谨防损伤电阻丝绝缘层，以免造成匝间短路．
三、电路故障问题
1.用电流表、电压表来判断电路故障，对两表的用法和特征要会运用．关键要正确理解断路和短路的含义．
2.电路元件出现故障的情形要会判断。
单元对点例题解析
考点1：电压
【例题1】（2022黑龙江牡鸡）下列对于生活中物理量的描述，最接近实际的是（ ）
A. 初三学生小明的身高为15.2m B. 教室中一根粉笔重500g
C. 黑龙江省夏天的气温为55℃ D. 一节干电池的的电压为1.5V
【答案】D
【解析】A．初三学生小明的身高为1.52m，故A不符合题意；
B．教室中一根粉笔重5g，故B不符合题意；
C．黑龙江省夏天的气温为30℃，故C不符合题意；
D．一节干电池的的电压为1.5V，一节铅蓄电池的电压为2V，故D符合题意。故选D。
【例题2】（2022海南）小明在做电学实验时，连接电路如图所示。闭合开关，灯 不发光， 发光，
电流表有示数，电压表无示数。电路故障可能 是（ ）A. 电流表断路 B. 电压表短路 C. 灯 断路 D. 灯 短路
【答案】B
的
【解析】A．若为电流表断路，则两灯泡串联 电流中都没有电流，灯 、 都不发光，电流表将无示
数，故A不符合题意；
B．若为电压表短路，则 也被短路，则电路中依然有电流，灯 不发光， 发光，电流表有示数，电
压表短路会导致电压表无示数，故B符合题意；
C．若为灯 断路，则两灯泡串联的电流中都没有电流，灯 、 都不发光，电流表无示数，故C不符
合题意；
D．若为灯 短路，则电路中依然有电流，灯 不发光， 发光，电流表有示数，此时电压表测量电源
电压，电压表有示数，故D不符合题意。故选B。
【例题3】（2022广西玉林）如图所示，电源电压为3V，电压表示数为2V，则灯泡L 两端的电压为（
2
）
A. 5V B. 3V C. 2V D. 1V
【答案】D
【解析】由电路图可知，两灯泡串联，电压表并联在 L 两端，电压表测量L 两端的电压，灯泡L 两端的
1 1 1
电压U=2V；由串联电路电压的特点可知，L 两端的电压
1 2U=U-U=3V-2V=1V
2 1
故D符合题意，ABC不符合题意。
考点2：电阻
【例题4】（2022湖南株洲）如图所示钨丝与小灯泡L连接，闭合开关S，小灯泡L发光，钨丝不发光，
用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知（ ）
A. 钨丝的电阻随温度升高而减小
B. 钨丝的电阻随温度升高而增大
C. 加热时钨丝的电流等于小灯泡L的电流
D. 加热时钨丝的电流小于小灯泡L的电流
【答案】BC
【解析】AB．闭合开关S，小灯泡L发光，钨丝不发光，用酒精灯对白炽灯的钨丝加热，钨丝的温度升高，
观察到小灯泡L的亮度明显变暗，说明通过小灯泡L的电流变小，进而说明钨丝的电阻增大，故A错误，
B正确；
CD．由于钨丝和小灯泡串联接入电路中，则通过它们的电流是相同的，故C正确，D错误。故选BC。
【例题5】（2022苏州）小华用电源（3V）、电流表（0~0.6A 0~3A）、刻度尺、鳄鱼夹等器材，探究粗
细均匀电阻丝的电阻与长度的关系，实验电路如图甲所示，测得数据如下表：
长度L/ 电流
序号
cm I/A
1 30.0 0.20
2 20.0 0.30
3 10.0 0.60（1）根据实验数据，可求得1cm该电阻丝的电阻为___________Ω；
（2）小明在小华实验的基础上，利用该电阻丝测量未知电阻R 的阻值（约10Ω）
X
①按图甲连好电路，闭合开关，在电阻丝上移动鳄鱼夹M，使电流表的示数为0.50A；
②保持M位置不变，把R 接入电路，如图乙所示。闭合开关，此时电流表的示数为0.20A。请在虚线框内
X
画出图乙的电路图___________，并求出此时R 的电阻为___________Ω；
X
③小明实验时电源的实际电压比3V略低，则他测算出的电阻值___________（偏大/偏小/不变）；
④为了消除因电源电压降低对电阻测量结果的影响，小明用原实验电路，改变测量方法就可以消除影响。
其做法是：
i、连接图甲电路，闭合开关，移动M使电流表的示数为0.20A，记下M的位置A；
ii、把Rx接入电路，闭合开关，移动M使电流表示数为___________A，记下M的位置B；
iii、用刻度尺量出AB间距离为Lcm，则R =___________。
X
【答案】（1）0.5 （2） 9 偏大 0.20 0.5L
的
【解析】（1）电源电压为3V，当长度为30cm时，电流 大小为0.2A，则接入的电阻为
1cm该电阻丝的电阻为
（2）②根据实物图，依次画电源、开关、电流表、待测电阻、滑动变阻器，并用导线依次连接，故如图所示：
当闭合开关，在电阻丝上移动鳄鱼夹M，使电流表的示数为0.50A，此时滑动变阻器的阻值为
保持M位置不变，把R 接入电路，此待测电阻与滑动变阻器串联，电流表的示数为0.2A，则总电阻为
X
待测电阻的阻值为
③这待测电阻两端的电压为U，电源电压为U，则滑动变阻器两端的电压为
0
待测电阻与滑动变阻器的电阻之比为
则待测电阻为
电源电压变小，故待测电阻偏大。
④用等效替代的方法测量电阻，连接图甲电路，闭合开关，移动M使电流表的示数为0.20A，记下M的位
置A；把Rx接入电路，闭合开关，移动M使电流表示数为0.2A，记下M的位置B，电源电压一定，电流
相同，故两次实验的总电阻相同，用刻度尺量出AB间距离为Lcm，则待测电阻的阻值即为AB间的电阻，
每1cm，电阻为0.5Ω，故待测电阻的阻值为0.5L。考点3：滑动变阻器
【例题6】小刚用图所示电路探究“一段电路中电流跟电阻的关系”，在此实验过程中，当A、B两点间的
电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（ ）
A. 保持变阻器滑片不动 B. 将变阻器滑片适当向左移动
C. 将变阻器滑片适当向右移动 D. 适当增加电池的节数
【答案】C
【解析】当A、B两点间的电阻由5Ω更换为10Ω后，根据串分压的知识可知，电压表的示数变大，此时
应该增大滑动变阻器的阻值，将滑片适当向右端滑动，使电压表的示数与原来相同。
考点4：半导体与超导体（拓展）
【例题7】（2021青海）随着科学技术的发展，像超导纳米等新型材料逐渐走进人们的生活，为了更好地
服务于我们，有必要了解它们的属性。下列对铜、铁、铝、陶瓷、橡胶、塑料、盐水、玻璃、木棒等材料
分类合理的是（ ）
A. 属于导体的材料是：铜、铁、铝、盐水
B. 导热性较好的材料是：铜、铁、铝、木棒
C. 容易被磁化的材料是：铜、铁、铝、橡胶
D. 属于晶体的材料是：铜铁、铝、玻璃
【答案】A
【解析】A．上述材料中，导体是容易导电的物体，属于导体的是：铜、铁、铝、盐水，其他材料不容易
导电，是绝缘体，故A符合题意；
B．金属导热性较好有：铜、铁、铝，木棒导热性差，故B不符合题意；
C．磁性材料能被磁化，容易被磁化的材料是：铁，其他材料不能被磁化，故C不符合题意；
D．属于晶体的材料是：铜铁、铝，玻璃属于非晶体，故D不符合题意。
