2023年新课标下中考物理一轮单元复习讲练考（全国通用）
第十九单元 生活用电
专题55 生活用电单元知识点讲解与典型题解析
新课标对单元考点要求
1.了解家庭电路的组成。
2.有安全用电和节约用电的意识。

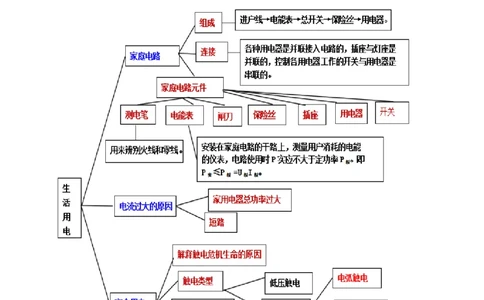

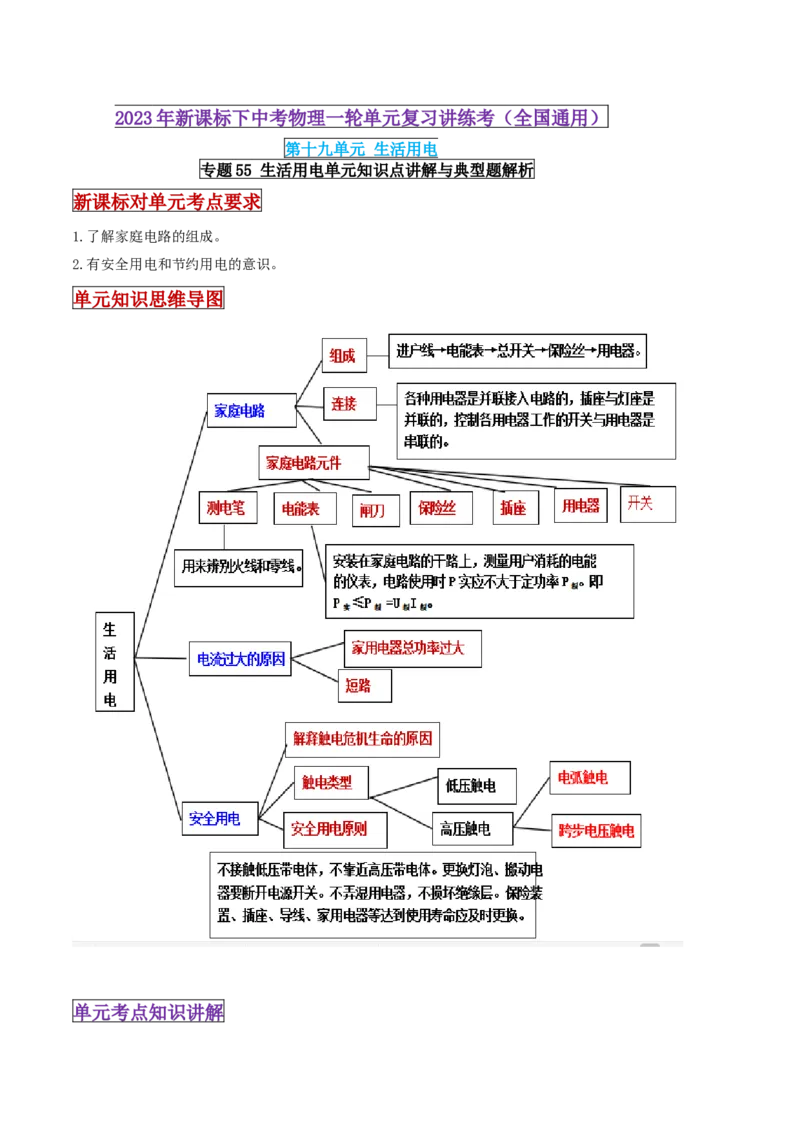

单元知识思维导图
单元考点知识讲解考点1：家庭电路
1.家庭电路的组成部分：进户线→电能表→总开关→保险丝→用电器。
2.家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用
电器是串联的。
3.家庭电路各部分的作用
（1）低压供电线:家庭电路有两条进户线，是从低压输电线上引下来的，一根叫火线，另一根叫零线，它
们之间有220V的电压。测电笔——用来辨别火线和零线。
注意：测电笔接触火线时，如果观察不到氖管发光，则产生这种现象的原因可能是：
①测电笔氖管已坏；②手没有接触笔尾金属体；③火线断了，若在检修电路时，发现灯泡不亮，火线、零
线都能使测电笔发光，可能的原因是：火线完好，零线处有开路，被测段零线通过用电器和火线构成通路。
（2）电能表：安装在家庭电路的干路上，测量用户消耗的电能（电功）的仪表，电路使用时P实应不大于
电能表额定功率P额。即P实≤U额I额。
（3）闸刀（空气开关）：总闸刀开关装在干路上，控制整个电路的通断，以便检测电路和更换设备。
（4）保险丝：保险丝是由电阻率大、熔点低的铅锑合金制成，当过大的电流通过时，保险丝产生较多的
热量使它的温度达到熔点，于是保险丝熔断，自动切断电路。起到保护电路的作用。不能用较粗的保险
丝或铁丝、铜丝、铝丝等代替。因为这些导线的电阻小，产生的热量少，而且铜丝的熔点高，不易熔断。

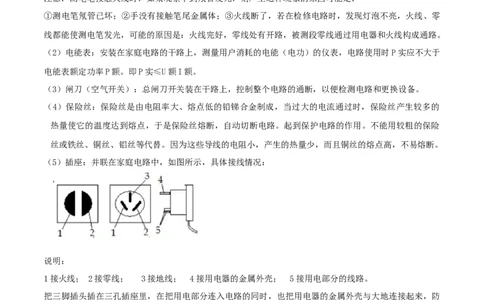

（5）插座：并联在家庭电路中，如图所示，具体接线情况：
说明：
1接火线； 2接零线； 3接地线； 4接用电器的金属外壳； 5接用电部分的线路。
把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防
止了外壳带电引起的触电事故。
（6）用电器、开关
开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作，开关不能控制，但不会烧断干路上
的保险丝。根据安全用电原则连接电路，每个开关都可以单独控制灯。
4.家庭电路电流过大的原因
（1）原因:发生短路或用电器总功率过大。
（2）家庭电路保险丝烧断的原因:发生短路、用电器功率过大、选择额定电流过小的保险丝。考点2：安全用电
1.触电事故：一定强度的电流通过人体所引起的伤害，安全电压不高于 36V。动力电路电压380V，家庭电
路电压220V，它们都超出了安全电压。
2.触电形式：
（1）家庭电路（低压触电）a.单线触电；b.双线触电。
（2）高压触电a.高压电弧触电；b.跨步电压触电。
3.安全用电原则：不接触低压带电体，不靠近高压带电体。
4.常见电压值划分
（1）不高于36V的电压是安全电压；
（2）1000V以下的电压叫低压；
（3）1000V以上的电压叫高压。
5.生活中安全用电常识
（1）对于人体安全的电压是不高于36V；
（2）不接触火线，有金属外壳的用电器要将金属外壳接地；
（3）高大筑要安装避雷针，防止雷击；
（4）不靠近高压线路，防止发生高压电弧触电和跨步电压触电；
（5）有人一旦触电或家庭电路发生火灾都要立即切断电源，绝对不能用水来扑灭电器火灾。
单元考点解题规律总结
一、测电笔的使用方法和注意事项

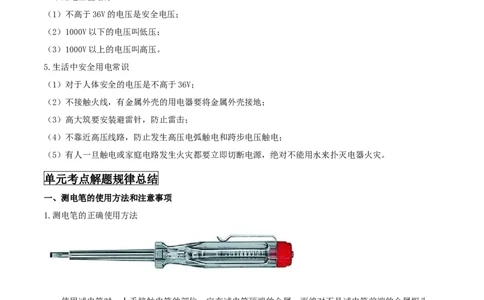

1.测电笔的正确使用方法
使用试电笔时，人手接触电笔的部位一定在试电笔顶端的金属，而绝对不是试电笔前端的金属探头。
使用试电笔要使氖管小窗背光，以便看清它测出带电体带电时发出的红光。笔握好以后，一般用大拇指和
食指触摸顶端金属，用笔尖去接触测试点，并同时观察氖管是否发光。如果试电笔氖管发光微弱，切不可
就断定带电体电压不够高，也许是试电笔或带电体测试点有污垢，也可能测试的是带电体的地线，这时必
须擦干净测电笔或者重新选测试点。反复测试后，氖管仍然不亮或微亮，才能最后确定测试体确实不带电。
2.使用试电笔时，应注意以下事项(1)使用试电笔之前，首先要检查试电笔里有无安全电阻，再直观检查试电笔是否有损坏，有无受潮或进
水，检查合格后才能使用。
(2)使用试电笔时，不能用手触及试电笔前端的金属探头，这样做会造成人身触电事故。
(3)使用试电笔时，一定要用手触及试电笔尾端的金属部分，否则，因带电体、试电笔、人体与大地没有
形成回路，试电笔中的氖泡不会发光，造成误判，认为带电体不带电，这是十分危险的。
(4)在测量电气设备是否带电之前，先要找一个已知电源测一测试电笔的氖泡能否正常发光，能正常发光，
才能使用。
(5)在明亮的光线下测试带电体时，应特别注意氖泡是否真的发光(或不发光)，必要时可用另一只手遮挡
光线仔细判别。千万不要造成误判，将氖泡发光判断为不发光，而将有电判断为无电。
二、生活用电作图问题
1.首先判断用电器串并联，在根据要求把开关装到合适位置；
2.注意"三眼插座及保险丝"和"螺口灯泡及控制开关"与火线,零线和地线的连接.
单元对点例题解析
考点1：家庭电路

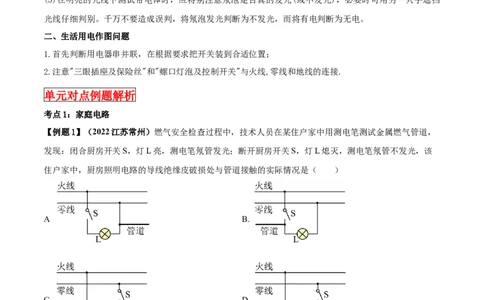

【例题1】（2022江苏常州）燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，
发现：闭合厨房开关S，灯L亮，测电笔氖管发光；断开厨房开关S，灯L熄灭，测电笔氖管不发光，该
住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是（ ）
A B.
.
C. D.
【答案】B
【解析】A．闭合厨房开关S，灯L亮，电流经过灯泡后，直接到零线，而不选择经过试电笔中的电阻流
入大地，所以测电笔氖管不发光，故A不符合题意；
B．闭合厨房开关S，电路有两条支路，一条经过灯L，所以灯L亮，另一条路经过测电笔中的电阻流入大
地，所以测电笔氖管发光，故B符合题意；C．断开厨房开关S，测电笔仍可以通过灯泡连上火线，所以测电笔氖管发光，故C不符合题意；
D．断开厨房开关S，测电笔仍可以直接连上火线，所以测电笔氖管发光，故D不符合题意。故选B。
【例题2】（2022广西河池）在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别
检测 、 两点，氖管都发光。若电路中只有一处故障，则可能是（ ）
A. 开关 断路 B. 灯泡断路 C. 灯泡短路 D. 段断路
【答案】D
【解析】A．若开关S断路，则电流无法从火线流到 、 两点，用测电笔分别检测 、 两点，氖管不会
发光，故A不符合题意；
B．若灯泡断路，则电流无法从火线流到 点，用测电笔分别检测 点，氖管不会发光，故B不符合题意；
C．若灯泡短路，电流直接从火线流到零线，空气开关会自动切断电路，用测电笔分别检测 、 两点，
氖管不会发光，故C不符合题意；
D．若 段断路，电流从火线流到 、 两点时，无法流回零线，只能通过测电笔、人体流进大地，所以
测电笔有电流流过，氖管会发光，故D符合题意。
故选D。
【例题3】（2022福建）用笔画线表示导线，将图中的开关、插座分别接入家庭电路中。
【答案】如图所示。【解析】从用电安全考虑，开关要接在灯泡和火线之间，这样在断开开关时能切断火线，接触灯泡不会发
生触电事故；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。
【例题4】 （2022黑龙江牡丹江）小冰家的电能表标有“220V 10A”，家中正使用着一台100W的电冰
箱、两盏40W的日光灯。当小冰将一个60W台灯的插头插进插座时，台灯不亮，干路中的空气开关“跳
闸”。发生这种现象的原因可能是（ ）
A. 日光灯断路 B. 台灯插头处短路 C. 电冰箱断路 D. 用电器的总功率过大
【答案】B
【解析】由电能表上的参数可得，电路中允许的最大功率为
而家中使用的用电器的总功率为
这些用电器的总功率远小于电能表的最大功率。空气开关跳闸的原因有两个：总功率过大和发生短路。因
为总功率没有过大，故空气开关跳闸不是因为功率过大，而是由于短路引起。故ACD不符合题意，B符合
题意。故选B。
考点2：安全用电
【例题5】（2022湖南张家界）电给我们生活带来了极大的便利，关于安全用电常识做法正确的是
（ ）
A. 电冰箱、电热水器的金属外壳不需要接地
B. 使用测电笔时，手指可以碰到金属笔尖
C. 为了防止触电，现在家庭电路中都安装空气开关、漏电保护器
D. 保险丝是用镍铬合金制作的，当电流过大时，它由于温度升高而熔断起到保护的作用
【答案】D
【解析】A．电冰箱、电热水器等有金属外壳的用电器必须接地，故A错误；
B．使用测电笔时，手指碰到金属笔尖就会触电，故B错误；
C．家庭电路中安装空气开关是为了防止电路中的电流过大时造成安全事故，使用漏电保护器是为了防止
触电事故，故C错误；
D．保险丝是用镍铬合金制作的电阻较大，根据热量公式Q=I2Rt可知，当电流过大时，它由于温度升高而熔断起到保护的作用，故D正确。故选D。
【例题6】（2022河北省）图所示是小明家的一个插线板，他在使用中发现：插线板上的开关闭合时插孔
能提供工作电压。图中电路的连接符合上述要求及安全用电原则的是（ ）
A. B. C. D.
【答案】B
由题意可知，开关控制三孔插座，它们应该是串联关系。为了用电安全，开关应该在接在火线与
【解析】
插座之间；三孔插座遵循“左零右火上接地”的原则，即左孔接零线，右孔接开关与火线相连，上孔接地
线，故B符合题意，故ACD错误，不符合题意。故选B 。
【例题7】（2022江苏泰州）关于家庭电路和安全用电，下列说法正确的是（ ）
A. 用电器的金属外壳一定要接地
B. 对人体而言，安全电压一般是36V
C. 使用测电笔时，手不得接触笔尾金属电极
D. 控制电灯的开关，接在零线或火线上都可以
【答案】A
【解析】A．有金属外壳的用电器一定要接地线，避免金属外壳用电器漏电时发生触电事故，故A正确；
B．人体的安全电压不高于36V，故B错误；
C．使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明笔尖接触的是火线，故C错误；
D．为了用电安全，控制电灯的开关应该接在火线上，故D错误。故选A。
【例题8】（2022湖南益阳）下列情景中，符合安全用电要求的是（ ）A. 用专用充电桩给电动车充电 B. 使用导线绝缘皮破损的插
线板
C. 用电取暖器烘烤湿毛巾 D. 使用裸露的插座
【答案】A
【解析】A．用专用充电桩给电动车充电，安全可靠，不容易引发火灾等事故，故A符合题意；
B．导线上的绝缘层破损，当人去触摸插线板时，人体可能和带电体接触，会造成触电事故，十分危险，
故B不符合题意；
C．用电热取暖器烘烤潮湿衣物，因衣物潮湿具有导电性，容易发生触电，故C不符合题意；
D．将插头插在裸露的插座过程中，人体可能和带电体接触，会造成触电事故，十分危险，故D不符合题
意。故选A。
