专题 19 生活用电（讲练）（解析版）
1.了解：家庭电路组成及各部分作用；安全用电常识；触电急救方式。
2.会：分析家庭电路故障。
3.理解：家庭电路中电流过大的原因。
4.掌握：家庭电路各部分连接方式。

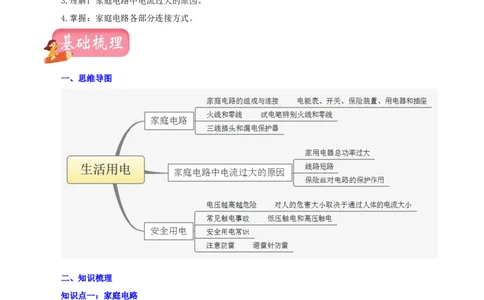

一、思维导图
二、知识梳理
知识点一：家庭电路
1．家庭电路的组成部分（如图1所示）：低压供电线（火线和零线）、电能表、总开关、保险丝、用
电器、插座、灯座、开关等。
原创精品资源学科网独家享有版权，侵权必究！
第 1 页 共 13 页图1 家庭电路组成
2．家庭电路的各部分的作用
（1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。火线与零线之间的电压是
220V。火线与地面间的电压为220V；正常情况下，零线之间和地线之间的电压为0V。
（2）电能表：装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
（3）总开关：即闸刀开关或空气开关。安装在电能表后，控制整个电路的通断，以便检测电路更换
设备。

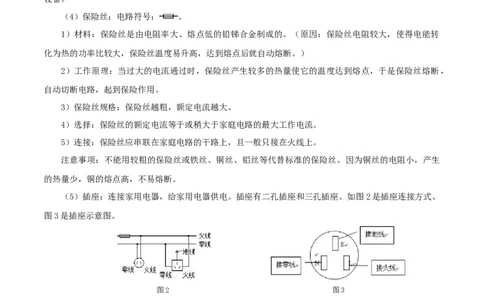

（4）保险丝：电路符号： 。
1）材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。（原因：保险丝电阻较大，使得电能转
化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。）
2）工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，
自动切断电路，起到保险作用。
3）保险丝规格：保险丝越粗，额定电流越大。
4）选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
5）连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻小，产生
的热量少，铜的熔点高，不易熔断。
（5）插座：连接家用电器，给家用电器供电。插座有二孔插座和三孔插座。如图2是插座连接方式、
图3是插座示意图。
图2 图3
（6）家庭电路的连接：各种用电器都是并联接入电路的，插座与灯座是并联的，控制各用电器工作
的开关与用电器是串联的。
1）插座的连接：左零右火，上接地（接地是将用电器的外壳与大地连接起来，这样若用电器的外壳
漏电，可使电流通过地线流入大地，不致对人造成伤害，起到保护作用）。
2）开关、保险串联后接入火线，不能接入零线。
3）螺口灯座的螺旋套只允许接在零线上，绝不允许接在火线上。
（7）测电笔（试电笔）：用来辨别火线和零线；种类：钢笔式，螺丝刀式。
原创精品资源学科网独家享有版权，侵权必究！
第 2 页 共 13 页使用方法：手接触笔尾金属体，笔尖金属体接触被测导线，观察氖管是否发光（若发光则被测导线是
火线）。
注意：使用时手指绝不能接触笔尖。
知识点二：家庭电路中电流过大的原因
1.家庭电路中电流过大的原因有：（1）各种电器集中使用；接入电路总功率过大；（2）线路的线径
偏小，电阻增大，加大电耗；（3）电路发生短路或漏电；（4）开关电器时瞬间电流增大。
2.减少电流过大的方法：（1）各种电器分散使用；（2）适当加大线路的线径，减少线路的电耗；
（3）线路与电器的绝缘性能要好，避免漏电；（4）大功率电器开关上并联上适宜的电容器，减少开关电
器时瞬间电流。

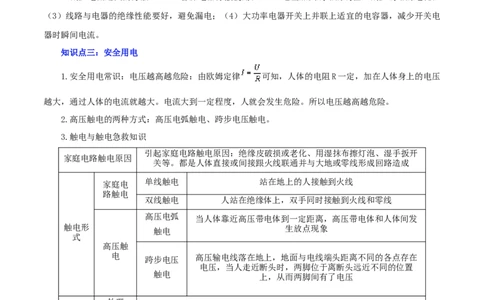

知识点三：安全用电
1.安全用电常识：电压越高越危险：由欧姆定律 可知，人体的电阻R一定，加在人体身上的电压
越大，通过人体的电流就越大。电流大到一定程度，人就会发生危险。所以电压越高越危险。
2.高压触电的两种方式：高压电弧触电、跨步电压触电。
3.触电与触电急救知识
引起家庭电路触电原因：绝缘皮破损或老化、用湿抹布擦灯泡、湿手扳开
家庭电路触电原因
关等。都是人体直接或间接跟火线联通并与大地或零线形成回路造成
单线触电 站在地上的人接触到火线
家庭电
路触电
双线触电 人站在绝缘体上，双手同时接触到火线和零线
高压电弧 当人体靠近高压带电体到一定距离，高压带电体和人体间发
触电形 触电 生放点现象
式
高压触
电 跨步电压 高压输电线落在地上，地面与电线端头距离不同的各点存在
电压，当人走近断头时，两脚位于离断头远近不同的位置
触电 上，从而两脚间有了电压
处理
切断电源，注意自身安全
原则
触电事
故急救 具体 1.切断电源、或用绝缘棒将电线挑开，尽快使触电者脱离电源。2.尽力抢
救。3.发生电火灾时，务必切断电源后，再救火。在救护过程中，必须自
做法 已自身安全，防止自己也触电
4.安全用电原则
①不接触低压带电体，不靠近高压带电体；②更换灯泡、搬动电器前应断开电源开关；③不弄湿用电
器，不损坏绝缘层；④保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
原创精品资源学科网独家享有版权，侵权必究！

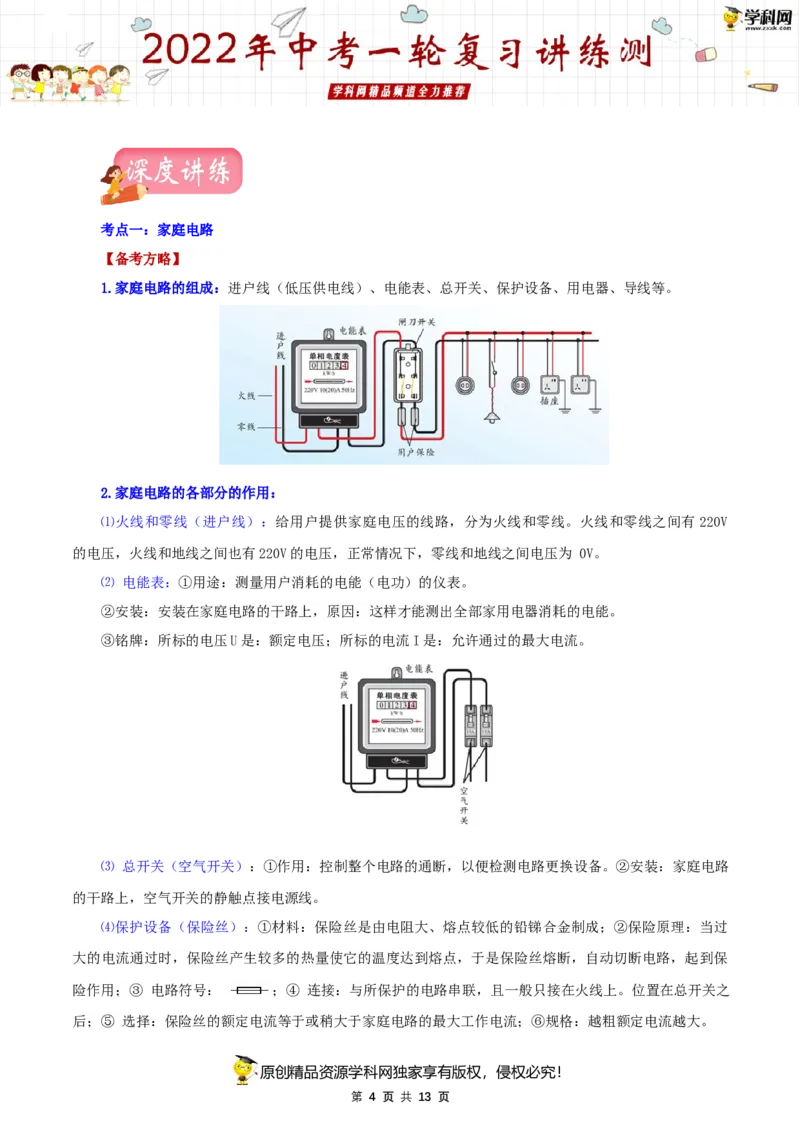

第 3 页 共 13 页考点一：家庭电路
【备考方略】

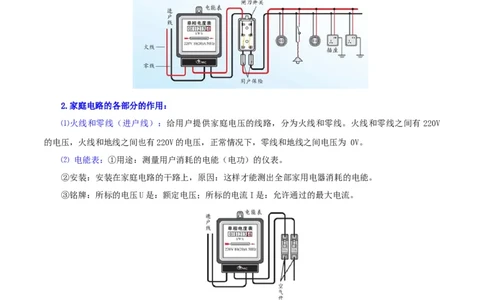

1.家庭电路的组成：进户线（低压供电线）、电能表、总开关、保护设备、用电器、导线等。
2.家庭电路的各部分的作用：
⑴火线和零线（进户线）：给用户提供家庭电压的线路，分为火线和零线。火线和零线之间有 220V
的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为 0V。
⑵ 电能表：①用途：测量用户消耗的电能（电功）的仪表。
②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。
③铭牌：所标的电压U是：额定电压；所标的电流I是：允许通过的最大电流。
⑶ 总开关（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备。②安装：家庭电路
的干路上，空气开关的静触点接电源线。
⑷保护设备（保险丝）：①材料：保险丝是由电阻大、熔点较低的铅锑合金制成；②保险原理：当过
大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保
险作用；③ 电路符号： ；④ 连接：与所保护的电路串联，且一般只接在火线上。位置在总开关之
后；⑤ 选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流；⑥规格：越粗额定电流越大。
原创精品资源学科网独家享有版权，侵权必究！
第 4 页 共 13 页⑸ 插座：①作用：连接家用电器，给可移动家用电器供电；②种类： 固定插座、可移动插座、二孔
插座、三孔插座；③安装：并联在家庭电路中，具体接线情况：三孔插座，左零（线）、右火（线）、上
接地（线），两孔插座通常左零线右火线。
⑹用电器（电灯）、开关：①安装：螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线；灯泡尾部的金
属柱接灯头的弹簧片，再通过开关接火线；②原因：防止维修触电；③开关和用电器串联，控制用电器，
如果开关短路用电器会一直工作，开关不能控制，但不会烧干路上的保险丝；④根据安全用电原则连接电
路，每个开关都可以单独控制灯；⑤在新建的楼房里，控制插座的总开关上大多还装有漏电保护器。当发
生漏电现象时，总开关上的漏电保护器会迅速切断电流，对人身起到保护作用。
【经典例题】（2021·内蒙古通辽·中考真题）如图是某家庭电路的一部分，下列说法正确的是（
）。
A．电冰箱接入三孔插座后其外壳与零线相连；
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光；
原创精品资源学科网独家享有版权，侵权必究！
第 5 页 共 13 页C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路；
D．保险丝烧断后可用铜丝代替
【答案】B。
【解析】A．电冰箱接入三孔插座后其外壳与地线相连，故A错误；
B．断开开关S时，A点带电，B点不带电，用试电笔接触A点氖管，发光，接触B点氖管不会发光，
故B正确；
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯开路，故C错误；
D．保险丝烧断后可用铜丝代替，铜丝的熔点较高，电路电流过高时，铜丝可能不会烧断，起不到保
护作用，故D错误。故选B。
【举一反三】
1．（2021·辽宁辽宁·中考真题）如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进
行检测:①闭合S，灯L 亮；②再闭合S，灯L 亮，灯L 不亮；③用试电笔测a、b、c、d四个接线点，试
1 1 2 1 2
电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）。
A．灯L 短路 B．c点左侧的零线断路
2
C．灯L 所在支路断路 D．c、d两点间断路
2
【答案】D。
【解析】B．闭合S，灯L 亮，电路中有电流，说明电路为通路，从保险丝 a S L 以及c点
1 1 1
左侧的零线都没有断路，故B错误；
A．断开S，闭合S，灯L 不亮，灯L 不亮的原因有两个：一个是断路、一个是短路；若灯L 短路时，
1 2 2 2 2
电路的电流会很大，将保险丝烧断，灯泡L 也不会发光，a、b两个接线点上，试电笔的氖管都不会发光，
1
故A错误；
C．若灯L 所在支路开路，d点氖管不发光，故C错误;
2
D．若c、d两点间开路，灯泡L 与零线不能构成闭合电路，电路中没有电流，灯泡不会发光，但d点
2
会通过灯泡L 与火线间接相连，试电笔的氖管会发光，故D正确。故选D。
2
原创精品资源学科网独家享有版权，侵权必究！
第 6 页 共 13 页2．（2021·江苏江苏·中考真题）家庭电路中，为保证用电器都能独立工作，各个用电器都是一端
接零线，另一端接__________线，即这些用电器是___________联的。为了防止触电，用电器的金属外壳
还必须接__________线。
【答案】火；并；地。
【解析】[1][2]家庭电路中，为保证用电器都能独立工作，各用电器之间要并联，用电器一端接零线，
另一端接火线。
[3]为了防止用电器漏电而导致触电，用电器的金属外壳必须接地线，这样，当用电器漏电时，地线
能将电流导向大地，避免人触电。
3．（2021·贵州贵州·中考真题）根据下列要求，分别完成作图。
（3）如图为家庭照明电路，请用笔画线代替导线，将开关和灯接入电路中，要求两灯并联，且开关
控制两灯。
【解析】（3）根据题意知道，两灯并联，且两盏灯由一个开关控制，即火线首先过开关再入灯泡，
开关接在干路上，电路如图
考点二：家庭电路中电流过大的原因
【备考方略】
1.家庭电路中电流过大的原因有：（1）各种电器集中使用；接入电路总功率过大；（2）线路的线径
偏小，电阻增大，加大电耗；（3）电路发生短路或漏电；（4）开关电器时瞬间电流增大。
2.减少电流过大的方法：（1）各种电器分散使用；（2）适当加大线路的线径，减少线路的电耗；
原创精品资源学科网独家享有版权，侵权必究！
第 7 页 共 13 页（3）线路与电器的绝缘性能要好，避免漏电；（4）大功率电器开关上并联上适宜的电容器，减少开关电
器时瞬间电流。
3.总开关（空气开关）：
①作用：控制整个电路的通断，以便检测电路更换设备。
②安装：家庭电路的干路上，空气开关的静触点接电源线。
4.保护设备（保险丝）：
①材料：保险丝是由电阻大、熔点较低的铅锑合金制成。
②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，
自动切断电路，起到保险作用。
③ 电路符号：
④ 连接：与所保护的电路串联，且一般只接在火线上。位置在总开关之后。
⑤ 选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑥规格：越粗额定电流越大。
【经典例题】（2021·湖北荆州·中考真题）关于家庭电路和安全用电，下列说法中正确的是
（ ）。
A．空气开关跳闸，一定是有用电器发生短路故障；
B．使用试电笔时手要接触笔尾金属体；
C．有人发生触电时，应马上用手把人拖开，再施救；
D．户外游玩时，如遇雷雨天气，可在大树下避雨
【答案】B。
【解析】A．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过
大，故A错误；
B．使用测电笔时，手要与笔尾金属体接触试电笔才能与人体、大地构成通路，区分火线或零线，故B
正确；
C．发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电，故
C错误；
D.．户外游玩时，如遇雷雨天气，不能在大树下避雨，避免雷击，故D错误。故选B。
【举一反三】
1．（2021·辽宁辽宁·中考真题）下列关于安全用电和家庭电路的说法正确的是（ ）。
A．大功率家用电器的金属外壳必须接地；
B．空气开关跳闸，一定是电路发生了短路；
原创精品资源学科网独家享有版权，侵权必究！
第 8 页 共 13 页C．使用试电笔时，手必须接触笔尾金属体；
D．控制电灯的开关必须接在电灯和火线之间
【答案】ACD。
【解析】A．大功率家用电器的金属外壳应该用导线接地，防止外壳漏电，发生触电事故，故A正确；
B．家庭电路中的空气开关跳闸了，可能是电路短路或电路中电流过大，故B错误；
C．正确使用测电笔的方法，笔尖接触检测的导线，笔尾接触手，才能检测导线是否带电，故C正确；
D．控制电灯的开关应接在火线和电灯之间，从而防止触电事故的发生，故D正确。故选ACD。
2．（2021·贵州贵州·中考真题）暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。
当他用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，则“跳闸”的原因是同时工作的用电器
______过大，根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换______大一些的空气开
关。
【答案】总功率；最大工作电流。
【解析】[1]电路出现短路或电路中用电器的总功率过大会导致空气开关跳闸。电路的总功率等于各
用电器的功率之和，在家里用电饭锅煮饭、看着电视， 又用遥控器将待机的空调开机时，家里的空气开
关“跳闸”了，由于空调处于待机状态，所以不可能是短路，故引起家里的空气开关跳闸的原因是用电器
的总功率过大。
[2]由P=UI可知，电源电压一定，用电器的总功率过大，干路上的总电流过大，超过空气开关的最大
工作电流，导致空气开关跳闸，因此应该更换最大工作电流大一些的空气开关。
3．（2021·山东东营市·中考真题）在家庭电路中，各用电器之间是______（选填“串联”或“并
联”）连接的。炎热的夏天，小明家里开着空调，当小明妈妈把烤箱插头插进插座时，空气开关立刻“跳
闸”，其原因可能是 ______。
【答案】并联；烤箱短路（烤箱功率过大）。
【解析】[1] 在家庭电路中，各用电器之间互不影响且两端的电压都相等，所以各用电器之间是并联
连接的。
[2] “跳闸”的原因有两种，一种是电路中的总功率过大，即电路过载，另一种是短路导致的。
原创精品资源学科网独家享有版权，侵权必究！
第 9 页 共 13 页考点三：安全用电
【备考方略】
安全用电常识：
(1)不靠近高压带电体(室外、高压线、变压器旁)，不接触低压带电体。
(2)开关一端接在火线上，一端与用电器串联；外壳是金属的用电器使用时要接地。
(3)安装、检修电器应穿绝缘鞋，站在绝缘体上，且要切断电源。
(4)禁止用铜丝代替保险丝，禁止用橡皮胶代替电工绝缘胶布。
(5)在电路中安装触电保护器，并定期检验其灵敏度。
(6)下雷雨时，不使用收音机、录像机、电视机、且拔出电源插头，拔出电视机天线插头。暂时不使
用电话，如一定要用，可用免提功能健。
(7)严禁私拉乱接电线，禁止学生在寝室使用电炉、“热得快”等电器。
(8)不在架着电揽、电线的建筑物下面放风筝和进行球类活动。
【经典例题】（2021·广东深圳·中考真题）下列有关安全用电的说法正确的是（ ）。
A．微波炉可以通过双孔插座接入家庭电路；
B．在高压线附近放风筝；
C．使用试电笔时接触笔尾金属体；
D．教室总开关跳闸，一定是电路出现了短路
【答案】C。
【解析】A．微波炉带有金属外壳，为了防止因为漏电现象而产生的触点现象出现，应该使用三孔插
座接入家庭电路，故A错误；
B．在高压线附近放风筝，可能发生触电现象，故B错误；
C．使用试电笔时接触笔尾金属体，试电笔与电线、人体、大地形成闭合回路，才能工作，故C正确；
D．教室总开关跳闸，不一定是电路出现了短路，也可能是电路总电流过大引起；故D错误。故选C。
【举一反三】
原创精品资源学科网独家享有版权，侵权必究！
第 10 页 共 13 页1.（2021·山东烟台·中考真题）如图所示的做法中，符合安全用电要求的是（ ）。
A． 电冰箱没有接地线；
B． 用试电笔检测插座是否有电；
C． 用湿手按开关；
D． 多个大功率用电器同时使用一个插座
【答案】B。
【解析】A．电冰箱没有接地线，如果电冰箱漏电，会造成触电事故，故A不符合题意；
B．图中使用试电笔方法正确，能够区分火线和零线，故B符合题意；
C．由于生活用水是导体，用湿手按开关时容易发生触电事故，故C不符合题意；
原创精品资源学科网独家享有版权，侵权必究！
第 11 页 共 13 页D．多个大功率用电器同时使用一个插座，造成电路的总功率过大，电流过大，电路中会产生大量的
热，容易引起火灾，故D不符合题意。故选B。
2．（2021·湖南张家界·中考真题）关于家庭电路安全用电的说法正确的是（ ）。
A．电冰箱的金属外壳应该与大地相连；
B．家庭电路中，空气开关跳闸一定是因为电路发生了短路；
C．使用试电笔时，手指不能接触笔尾金属体；
D．更换灯泡前不用断开电源开关
【答案】A。
【解析】A．有金属外壳的电冰箱应使用三孔插座，让金属外壳接地可以防止金属外壳带电而发生触
电事故，故A正确；
B．家庭电路中，空气开关跳闸可能是因为电路发生了短路，也可能是电路的总功率过大，故B错误；
C．使用试电笔时，手指不能接触笔尖金属体，但要接触笔尾金属体，故C错误；
D．更换灯泡前，应断开电源开关，以防止人接触用电器时触电，故D错误。故选A。
3．（2021·吉林·中考真题）关于家庭电路和安全用电，下列说法正确的是（ ）。
A．使用试电笔时，手要接触笔尾金属体；
B．搬动电器前不需要断开电源开关；
C．空气开关跳闸，一定是电路发生了短路；
D．控制电灯的开关，要连接在零线和电灯之间
【答案】A。
【解析】A．使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明接触的是火线，故A正
确；
B．搬动电器前需要断开电源开关，防止触电，故B错误；
C．空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大，故C错误；
D．控制电灯的开关，要连接在火线和电灯之间，故D错误。故选A。
