专题 19 生活用电（测试）（解析版）
（时间40分钟，共100分）
一、选择题（每小题3分，共42分）

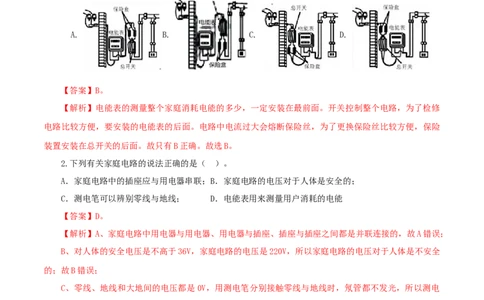

1.如图中的家庭电路元件，连接顺序正确的是（ ）。
A. B. C. D.
【答案】B。
【解析】电能表的测量整个家庭消耗电能的多少，一定安装在最前面。开关控制整个电路，为了检修
电路比较方便，要安装的电能表的后面。电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险
装置安装在总开关的后面。故只有B正确。故选B。
2.下列有关家庭电路的说法正确的是（ ）。
A．家庭电路中的插座应与用电器串联；B．家庭电路的电压对于人体是安全的；
C．测电笔可以辨别零线与地线； D．电能表用来测量用户消耗的电能
【答案】D。
【解析】A、家庭电路中用电器与用电器、用电器与插座、插座与插座之间都是并联连接的，故A错误；
B、对人体的安全电压是不高于36V，家庭电路的电压是220V，所以家庭电路的电压对于人体是不安全
的；故B错误；
C、零线、地线和大地间的电压都是0V，用测电笔分别接触零线与地线时，氖管都不发光，所以测电
笔不能辨别零线与地线，但测电笔可以辨别火线和零线，故C错误；
D、电能表用来测量用户在一定时间内消耗的电能，并且根据电能的多少来收取电费，故D正确。故选
D。
3.如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电
器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳
闸”现象。则下列说法中正确的是（ ）。
原创精品资源学科网独家享有版权，侵权必究！
第 1 页 共 13 页A．插排上的插孔与指示灯是串联关系；B．“跳闸”的原因一定是电路发生了断路；
C．“跳闸”的原因一定是电路发生了短路；D．“跳闸”的原因可能是电路总功率过大

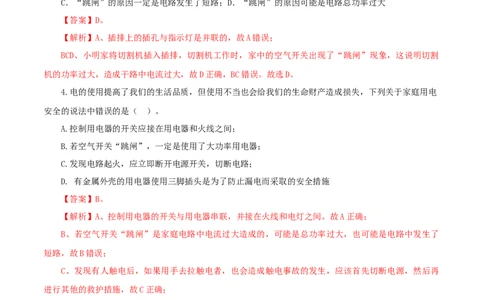

【答案】D。
【解析】A、插排上的插孔与指示灯是并联的，故A错误；
BCD、小明家将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象，这说明切割
机的功率过大，造成干路中电流过大，故D正确，BC错误。故选D。
4.电的使用提高了我们的生活品质，但使用不当也会给我们的生命财产造成损失，下列关于家庭用电
安全的说法中错误的是（ ）。
A.控制用电器的开关应接在用电器和火线之间；
B.若空气开关“跳闸”，一定是使用了大功率用电器；
C.发现电路起火，应立即断开电源开关，切断电路；
D. 有金属外壳的用电器使用三脚插头是为了防止漏电而采取的安全措施
【答案】B。
【解析】A、控制用电器的开关与用电器串联，并接在火线和电灯之间。故A正确；
B、若空气开关“跳闸”是家庭电路中电流过大造成的，可能是总功率过大，也可能是电路中发生了
短路，故B错误；
C、发现有人触电后，如果用手去拉触电者，也会造成触电事故的发生，应该首先切断电源，然后再
进行其他的救护措施，故C正确；
D、有金属外壳的用电器，必须使用三孔插座，接好地线，以防止漏电危及人身安全，故D正确。故选
B。
5.下列各项操作中，不符合安全用电原则的是（ ）。
A．更换电灯泡时，要断开电源开关；B．使用验电笔时，手要接触验电笔后端的金属部分；
C．在家庭电路的前端安装空气开关；D．电器电线绝缘皮破损了，仍然继续使用
【答案】D。
【解析】A、更换灯泡、维修电器时容易碰到金属部分，切断电源可以保证金属部分不带电，不发生
原创精品资源学科网独家享有版权，侵权必究！
第 2 页 共 13 页触电事故。故A符合安全用电原则；
B、使用测电笔时，手要与笔尾金属体接触，这样才能辨别零线和火线。故B符合安全用电原则；
C、为防止因为干路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关。故C符合安全用电原
则；
D、电线的绝缘皮破损时应及时更换，否则容易发生触电事故。故D不符合安全用电原则。故选D。
6.下列做法符合安全用电要求的是（ ）。
A．用湿布擦拭正在工作的台灯； B．在未断开电源的情况下更换灯泡；

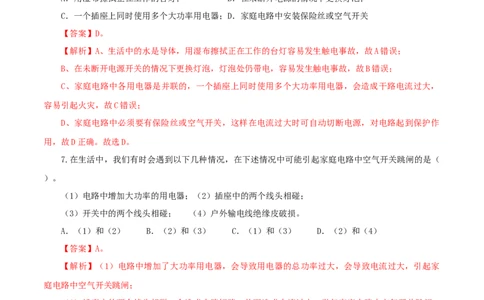

C．一个插座上同时使用多个大功率用电器；D．家庭电路中安装保险丝或空气开关
【答案】D。
【解析】A、生活中的水是导体，用湿布擦拭正在工作的台灯容易发生触电事故，故A错误；
B、在未断开电源开关的情况下更换灯泡，灯泡处仍带电，容易发生触电事故，故B错误；
C、家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，
容易引起火灾，故C错误；
D、家庭电路中必须要有保险丝或空气开关，这样在电流过大时可自动切断电源，对电路起到保护作
用，故D正确。故选D。
7.在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（
）。
（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；
（3）开关中的两个线头相碰； （4）户外输电线绝缘皮破损。
A．（1）和（2） B．（2）和（3） C．（1）和（3） D．（2）和（4）
【答案】A。
【解析】（1）电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家
庭电路中空气开关跳闸；
（2）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；
（3）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过
大，不会引起家庭电路中空气开关跳闸；
（4）户外输电线绝缘皮破损，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸。
可见，可能引起家庭电路中空气开关跳闸的是（1）（2）。故选A。
8.关于家庭电路和安全用电，下列说法中正确的是（ ）。
A．使用试电笔时，手指不能触碰试电笔上端的金属帽；
B．金属外壳的用电器必须接地；
原创精品资源学科网独家享有版权，侵权必究！
第 3 页 共 13 页C．低于220V的电压对人体都是安全的；
D．若空气开关“跳闸”，一定是电路中出现了短路
【答案】B。
【解析】A、使用试电笔时笔尖应该接触被测导线，手指按住笔尾的金属帽。故A错误；
B、有些电器的外壳是金属的，为了防止漏电，把外壳接地让漏出来的电导入到大地，避免触电。故B
正确；
C、经验证明，只有不高于36V的电压对人体才是安全的。故C错误；
D、空气开关“跳闸”，说明电路电流太大，原因是电路中出现了短路或用电器的总功率过大。故D错
误。故选B。

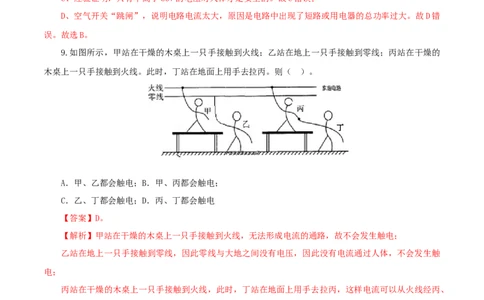

9.如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的
木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（ ）。
A．甲、乙都会触电；B．甲、丙都会触电；
C．乙、丁都会触电；D．丙、丁都会触电
【答案】D。
【解析】甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；
乙站在地上一只手接触到零线，因此零线与大地之间没有电压，因此没有电流通过人体，不会发生触
电；
丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、
丁导向大地，会造成丙、丁两人同时触电。
综上所述，甲、乙都不会触电，丙、丁都会触电。故选D。
10.下列生活用电的做法。正确的是（ ）。
A．用铜丝代替保险丝； B．开关接在零线和用电器之间；
C．用电器的金属外壳与地线相连；D．插座上同时接入多个大功率用电器
【答案】C。
【解析】A、用铜丝代替保险丝，由于铜的熔点高，当电路中电流过大时，铜丝不能自动熔断，起不
原创精品资源学科网独家享有版权，侵权必究！
第 4 页 共 13 页到保险作用，故A错误；
B、如果开关接在零线和用电器之间，火线直接接在用电器上时，虽然断开开关，但是火线和用电器
相连，触及用电器的金属部分会发生触电事故，所以开关要接在火线和用电器之间，故B错误；
C、家用电器的金属外壳要接地，这样可防止金属外壳漏电时发生触电事故，故C正确；
D、插座上同时接入多个大功率用电器，使用的电器总功率过大，会使电路中电流过大，引起保险丝
的熔断，故D错误。故选C。
11.下列措施不符合安全用电规范的是（ ）。
A．用湿布擦抹正在工作的台灯；
B．用电器的金属外壳接地；
C．用电器的开关装在火线上；
D．使用测电笔时，手接触笔尾的金属电极
【答案】A。
【解析】A、水是电的导体，用湿布擦抹正在工作的台灯时，可能会因湿抹布导电而发生触电事故，
故A不符合安全用电原则；
B、家用电器的金属外壳要与大地相连，若金属外壳带电，电流会通过地线导入大地，故B符合安全用
电原则；
C、用电器的开关应装在火线上，这样在断开开关时，能“切断”火线，灯泡才不会带电，故C符合安
全用电原则；
D、使用测电笔时，不能用手触及测电笔前端的金属探头，但一定要用手触及笔尾的金属部分，这样
才能正确辨别火线和零线，故D符合安全用电原则。故选A。
12.关于用电情景，下列说法符合安全用电的是（ ）。
A．试电笔使用时候，一定要触碰笔尾金属帽；
B．开关安装位置应该连接在用电器与零线中间；
C．家用电器起火时，先灭火，后切断电源；
D．当发现身边有人触电时，应该立即用手把触电人拉开
【答案】A。
【解析】A、使用试电笔时，人手不能接触笔尖，但必须接触笔尾金属体，故A正确；
B、为用电安全，开关应该安装在火线上，并且与用电器串联，故B错误；
C、家庭用电器起火时，我们应该先切断电源后灭火，直接灭火易引发触电，故C错误；
D、当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开
电线和触电的人，否则自己也会触电，故D错误。选A。
原创精品资源学科网独家享有版权，侵权必究！
第 5 页 共 13 页13.在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持
开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是
（ ）
A．零线上保险丝烧断；B．火线上保险丝烧断；C．灯丝烧断；D．插座短路
【答案】A。
【解析】将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在断路故障；
若灯丝烧断，则电视机应该工作，故不可能是灯丝烧断；保持开关闭合，拔出插头，将测电笔分别插入插
座两孔时氖管均发光，插孔的左孔能使氖管发光，说明蓝色线是通的（即插孔的左孔通过灯泡、开关与火
线相连，如下图）；插孔的右孔能使氖管发光，说明红色线是通的（即火线是完好的），综合分析可知是
A点左侧的零线断路（可能是零线上保险丝烧断）。
14.如图是家庭电路正常工作的一部分。下列说法中正确的是（ ）。
A. 导线B与大地之间的电压为220V；
B. 使用测电笔时，手一定不能接触笔尾的金属体；
C. 电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地；
原创精品资源学科网独家享有版权，侵权必究！
第 6 页 共 13 页D. 闭合开关后测电笔先后插入插座的左右插孔，氖管都发光
【答案】C。
【解析】A．由图知，保险丝安装在火线上，A是火线，B是零线，零线B与大地之间的电压为0，故A
错误；
B．使用测电笔时，手接触笔尾的金属体，用笔尖接触导线，当测电笔的氖管发光，则说明接触的是
火线，当氖管不亮时，说明接触的是零线，故B错误；
C．三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外
壳的用电器漏电发生触电事故，故C正确；
D．闭合开关后，插座的左孔依然接零线，右孔依然接火线，所以测电笔插入插座的左孔氖管不发光，
插入插座的右插孔氖管发光，故D错误。故选C。
二、填空题（44分）
15.为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电路
处于______（选填“短路”“断路”或“通路”）状态；验电笔______（选填“能”或“不能”）区分零
线与接地线。
【答案】火；断路；不能。
【解析】（1）开关应安装在火线上，当断开开关时，用电器与火线断开，不会发生触电事故；
（2）空气开关“跳闸”后，电流无法形成通路，故家庭电路整体上处于断路状态；
（3）零线、地线和大地间的电压都是0V，用测电笔分别接触零线与地线时，氖管都不发光，所以测
电笔不能辨别零线与地线，但测电笔可以辨别火线和零线。
故答案为：火；断路；不能。
16.在家庭电路中，各用电器之间是______（选填“串联”或“并联”）连接的。星期天小天在家里
正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其
原因可能是电热水壶插头内部______，也可能是家里电路中用电器总功率______。
【答案】并联；短路；过大。
【解析】（1）家用电器之间是并联时，各家用电器都正常工作，并且互不影响；
（2）电流过大会导致空气开关“跳闸”，电流过大的原因有：①电热水壶插头内部发生短路；②接
入电热水壶后使得电路中用电器的总功率过大，造成干路电流过大。
故答案为：并联；短路；过大。
17.我国家庭电路的电压是 Ⅴ；在家庭电路中，熔丝熔断的原因是短路和 ；当发现家用
电器或电线失火时，必须先 电源，然后再救火。
原创精品资源学科网独家享有版权，侵权必究！
第 7 页 共 13 页【答案】220；用电器的总功率过大；断开。
【解析】（1）我国家庭电路的电压是220V；
（2）在家庭电路中，熔丝熔断的原因是电路中的电流过大，是由短路或用电器的总功率过大引起的；
（3）家用电器或电线失火时，如果用水救火，因水是导体，则会发生触电事故，必须断开电源，然
后再救火。
故答案为：220；用电器的总功率过大；断开。
18.用试电笔可辨别火线和零线，使氖管发光的是 。如图所示电路，闭合开关后，发现电灯
不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是 。
【答案】火线；ab段发生断路。
【解析】试电笔测试可以区分火线和零线，可以使氖管发光的是火线；b、c、d都可以正常发光而a
点不发光说明ab段有断路发生。
19.小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框 1和2应连入开关和电
灯，则开关应装在 方框中。安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，
测电笔的氖管都发光，则电路的故障为 。
【答案】2；零线断路。
【解析】保险丝接在火线上，开关应接在灯与火线之间。因此开关应接在 2处。当测电笔分别测试
a、b、c点时，测电笔的氖管都发光，说明火线上有电，而零线处不该亮，但也亮了，说明通过电灯、开
关与火线相通了，故零线断路。
故答案为：2；零线断路。
20.如图所示，测电笔正确的使用方法是 （选填”甲”或“乙”），已知测电笔的电阻约为
1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220V 40W”灯泡正常工作时的电流约
原创精品资源学科网独家享有版权，侵权必究！
第 8 页 共 13 页为正确使用测电笔时通过人体电流的 倍（结果保留到整数）。
【答案】乙；900。
【解析】使用测电笔时，拇指和中指不要接触测电笔前端的金属体，手必须接触测电笔末端的金属体，
使电源和大地之间形成通路，故乙是正确的测量方法；
通过测电笔的电流为I = = =2×10﹣4A；
笔
因为P=UI，所以通过灯泡的电流为I = = ≈0.18A，
灯
所以灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的 =900倍。
故答案为：乙；900。
21.周末，小华在家开着空调看电视。妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了。则
“跳闸”的原因可能是__________。根据小华家自动空气开关上的铭牌（如图所示），他家的电路允许使
用的电器总功率最大为__________W。
【答案】功率过大；2200。
【解析】当开着空调看电视时，再打开电饭锅时，家里的自动空气开关“跳闸”了；则“跳闸”的原
因可能是总功率过大了。
从图中知，正常的电压值为220V，最大电流值为10A，故最大功率P=IU=10A×220V=2200W。
故本题答案为：功率过大；2200。
22.晚上，婷婷家中的空调、电视机都开着，厨房里的微波炉正在加热中午剩下的“比萨”饼.婷婷想
再用电热水壶烧点水喝，她刚一插上电热水壶，家里的保险丝就断了，请回答以下问题：
原创精品资源学科网独家享有版权，侵权必究！
第 9 页 共 13 页（1）电热水壶是利用电流的______效应工作的，保险丝断熔断的原因是____________；
（2）电热水壶可以将水烧开，而与它相连的导线却不怎么热，这是因为__________．
A．导线的绝缘皮隔热；
B．导线散热比电热水壶快；
C．导线的电阻远小于电热水壶电热丝的电阻，导线消耗的电能少；
D．通过导线的电流小于通过电热水壶的电流。
【答案】热、电流多大（或用电器总功率过大）、Ｃ。
【解析】（1）电热水壶是利用电流的热效应工作的，保险丝断熔断的原因是电流多大（或用电器总
功率过大）；
（2）电热水壶可以将水烧开，而与它相连的导线却不怎么热，是因为导线的电阻远小于电热水壶电
热丝的电阻，导线消耗的电能少。
23.我国家庭电路电压是220V，用电器的开关要安装在 （选填“火线”、“零线”或“地
线”）上。如果家用电器或线路着火， （选填“不可”或“可以”）直接泼水灭火。
【答案】火线；不可。
【解析】本题主要通过生活中的实际考查安全用电规则。家庭电路中，用电器的开关应该接在火线与
用电器之间，这样在检修电路时断开开关，切断火线，可防止发生触电事故；家用电器或线路着火时，首
先要切断电源，再泼水浇灭，因为生活用水是导体，直接泼水会造成触电事故的发生。故答案为：火线；
不可。
三、作图题（14分）
24.（4分）用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符
合安全用电原则；熔断器控制插座；拉线开关控制电灯。
【解析】（1）灯泡接法：开关接在灯和火线之间，零线直接与灯泡的螺旋套相连：
（2）安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线，保险丝要接在火线上；
如下图所示：
原创精品资源学科网独家享有版权，侵权必究！
第 10 页 共 13 页25.（3分）图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。请将
电路图连接完整，使其符合安全用电的原则。
【解析】据上面的分析可知，用电器的开关应该接到火线和用电器之间，即据体的接法是：火线首先
过开关，再用电器，回到零线上，答案见下图：
26.（4分）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
【解析】（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，
这样在断开开关能切断火线，接触灯泡不会发生触电事故；
（2）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如下图所示：
原创精品资源学科网独家享有版权，侵权必究！
第 11 页 共 13 页27.（3分)家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电；如果指示灯损坏，开关
闭时插孔也能正常通电。根据上述现象，在图乙中画出插线板中开关、指示灯、插座和电源线的连接方式。
【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座；当
指示灯损坏时，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的；因此开关串联在干路中，
控制指示灯和插孔。如图：
