专题 17 欧姆定律（测试）（原卷版）
（时间40分钟，共100分）
一、选择题（每小题3分，共30分）

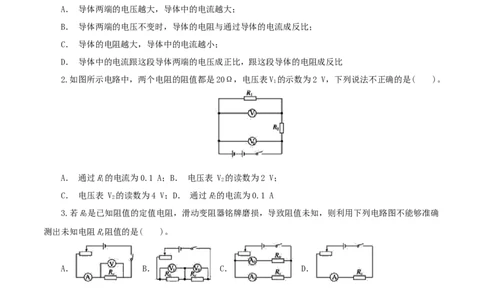

1.关于公式I＝ 的物理意义，下列说法正确的是( )。
A． 导体两端的电压越大，导体中的电流越大；
B． 导体两端的电压不变时，导体的电阻与通过导体的电流成反比；
C． 导体的电阻越大，导体中的电流越小；
D． 导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比

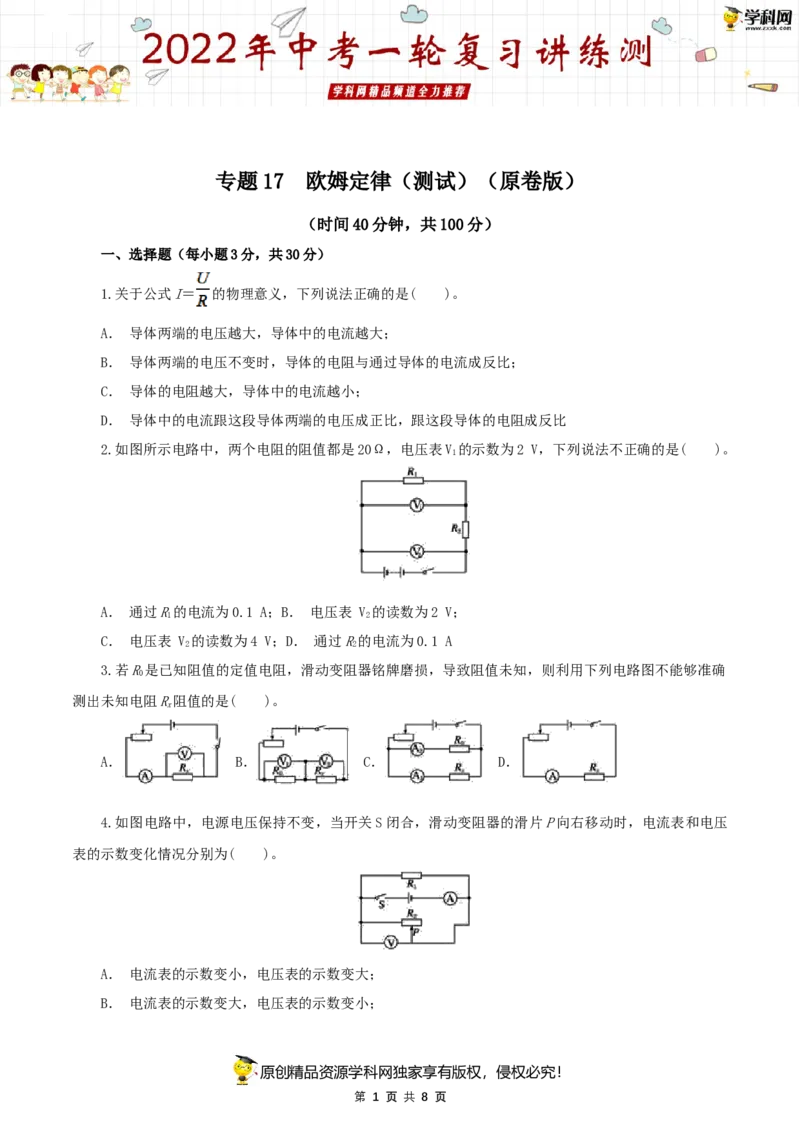

2.如图所示电路中，两个电阻的阻值都是20Ω，电压表V 的示数为2 V，下列说法不正确的是( )。
1
A． 通过R的电流为0.1 A；B． 电压表 V 的读数为2 V；
1 2
C． 电压表 V 的读数为4 V；D． 通过R的电流为0.1 A
2 2
3.若R是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确
0
测出未知电阻R阻值的是( )。
x
A． B． C． D．
4.如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压
表的示数变化情况分别为( )。
A． 电流表的示数变小，电压表的示数变大；
B． 电流表的示数变大，电压表的示数变小；
原创精品资源学科网独家享有版权，侵权必究！
第 1 页 共 8 页C． 电流表的示数变小，电压表的示数不变；
D． 电流表的示数变小，电压表的示数变小
5.如图所示的电路中,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向左移动,下列说法中正
确的是 ( )。
A.电流表A 的示数变小,电流表A 的示数变大；
1 2
B.电流表A 的示数和电流表A 的示数同时变大；
1 2
C.电流表A 的示数变大,电流表A 的示数变小；
1 2
D.电压表的示数不变,电流表A 的示数变小
1

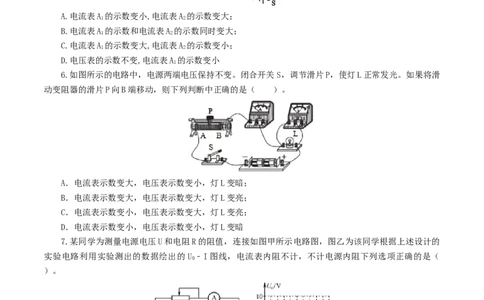

6.如图所示的电路中，电源两端电压保持不变。闭合开关S，调节滑片P，使灯L正常发光。如果将滑
动变阻器的滑片P向B端移动，则下列判断中正确的是（ ）。
A．电流表示数变大，电压表示数变小，灯L变暗；
B．电流表示数变大，电压表示数变大，灯L变亮；
C．电流表示数变小，电压表示数变大，灯L变亮；
D．电流表示数变小，电压表示数变小，灯L变暗
7.某同学为测量电源电压U和电阻R的阻值，连接如图甲所示电路图，图乙为该同学根据上述设计的
实验电路利用实验测出的数据绘出的 U﹣I图线，电流表内阻不计，不计电源内阻下列选项正确的是（
0
）。
A．电源电压约为10V B．电源电压约为1V
C．电阻R的阻值约为80Ω D．电阻R的阻值约为10Ω
8.小明用如图甲所示的电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动
变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示。针对该实验过程，下
原创精品资源学科网独家享有版权，侵权必究！
第 2 页 共 8 页列结果正确的是（ ）。
A．小灯泡的额定功率为 6.25W；
B．小灯泡正常工作时的电阻为 5Ω；
C．滑动变阻器的最大阻值为 40Ω；
D．电路消耗的最小功率为 0.05W

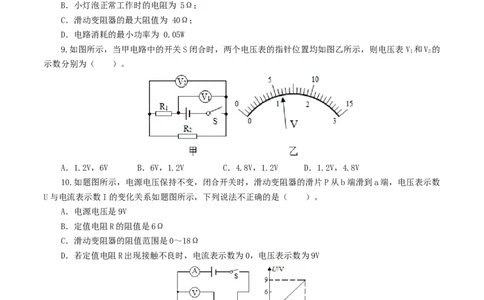

9.如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均如图乙所示，则电压表 V 和V 的
1 2
示数分别为（ ）。
A．1.2V，6V B．6V，1.2V C．4.8V，1.2V D．1.2V，4.8V
10.如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数
U与电流表示数I的变化关系如题图所示，下列说法不正确的是（ ）。
A．电源电压是9V
B．定值电阻R的阻值是6Ω
C．滑动变阻器的阻值范围是0～18Ω
D．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V
二、填空题（每空2分，共32分）

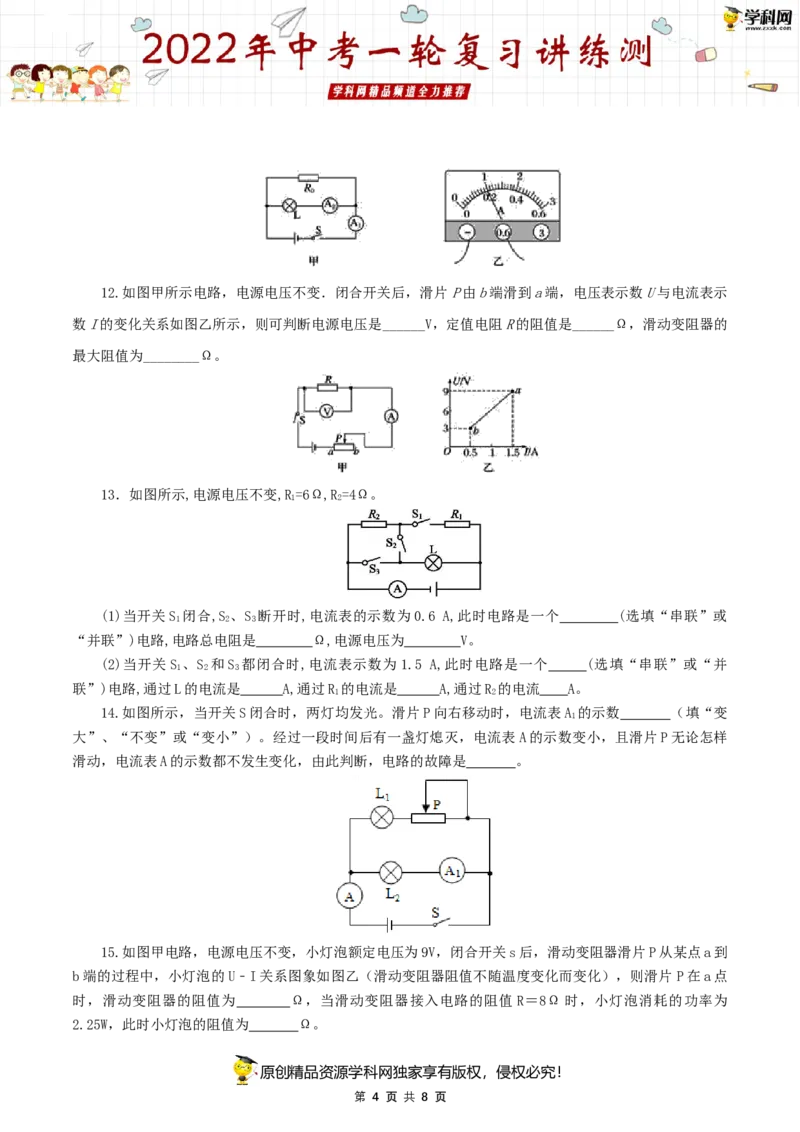

11.在测量小灯泡电阻的实验中，因缺少电压表，小军利用两个电流表和一个已知阻值为 10Ω的电阻
R，同样测出了小灯泡的电阻，原理如图甲所示．小军读出电流表 A 的示数为0.3 A，而电流表A 的示数
0 1 2
如图乙所示，则小灯泡L两端的电压为__________V，电阻为_______Ω。
原创精品资源学科网独家享有版权，侵权必究！

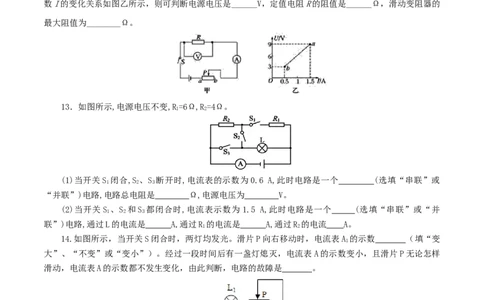

第 3 页 共 8 页12.如图甲所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示
数I的变化关系如图乙所示，则可判断电源电压是______V，定值电阻R的阻值是______Ω，滑动变阻器的
最大阻值为________Ω。
13．如图所示,电源电压不变,R=6Ω,R=4Ω。
1 2
(1)当开关S 闭合,S 、S 断开时,电流表的示数为0.6 A,此时电路是一个 (选填“串联”或
1 2 3
“并联”)电路,电路总电阻是 Ω,电源电压为 V。
(2)当开关S 、S 和S 都闭合时,电流表示数为1.5 A,此时电路是一个 (选填“串联”或“并
1 2 3
联”)电路,通过L的电流是 A,通过R 的电流是 A,通过R 的电流 A。
1 2
14.如图所示，当开关S闭合时，两灯均发光。滑片P向右移动时，电流表A 的示数 （填“变
1
大”、“不变”或“变小”）。经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样
滑动，电流表A的示数都不发生变化，由此判断，电路的故障是 。
15.如图甲电路，电源电压不变，小灯泡额定电压为9V，闭合开关s后，滑动变阻器滑片P从某点a到
b端的过程中，小灯泡的U﹣I关系图象如图乙（滑动变阻器阻值不随温度变化而变化），则滑片P在a点
时，滑动变阻器的阻值为 Ω，当滑动变阻器接入电路的阻值R＝8Ω时，小灯泡消耗的功率为
2.25W，此时小灯泡的阻值为 Ω。
原创精品资源学科网独家享有版权，侵权必究！
第 4 页 共 8 页三、实验探究题（22分）
16.（10分）在探究导体的电流和电压、电阻的关系实验中，如图所示.
(1)闭合开关S后调节______________，使R两端电压________地变化，某同学记录如表1，请把漏掉
的项补上。
(2)根据实验数据可得到结论：______________________________________________；
(3)换用不同的定值电阻使电阻__________________地变化，调节滑动变阻器的滑片，保持每次电阻
两端的电压不变，记录的不同值和对应的电流见表2。
根据实验数据可得到结论：____________________________________________.

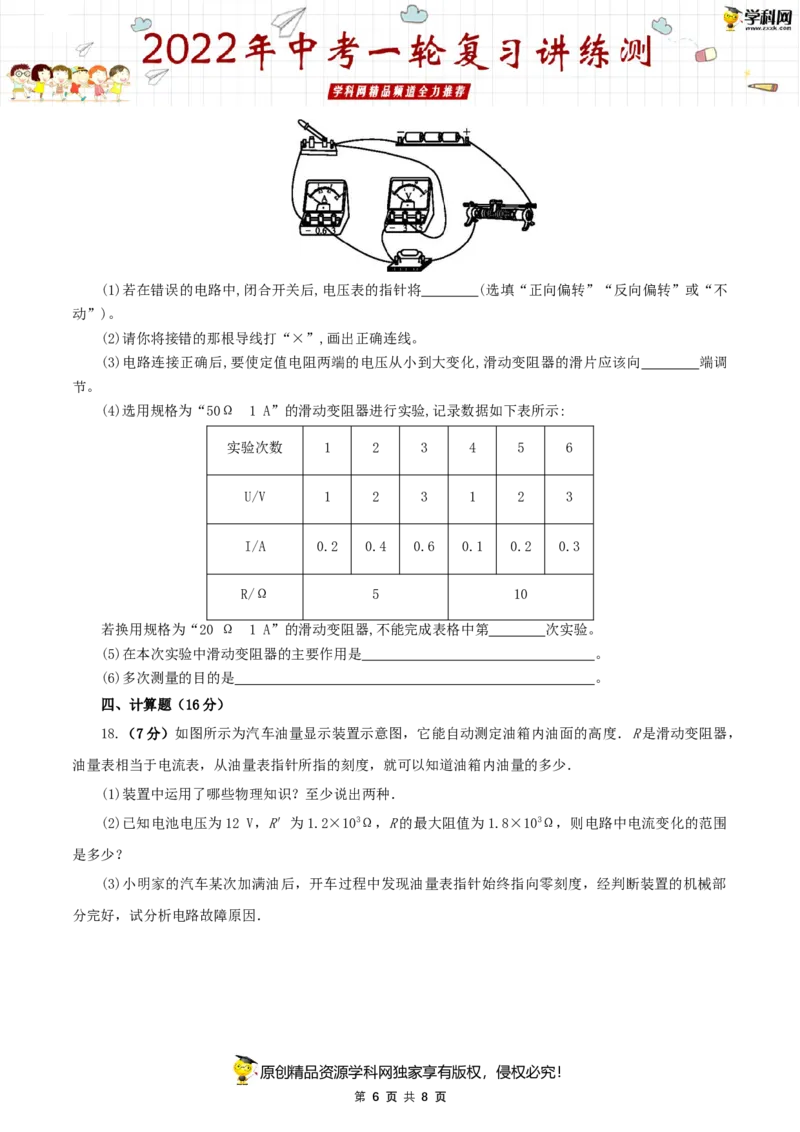

17．（12分）在“伏安法测电阻”的实验中,小亮连接了如图所示电路,正准备实验时,同组的小明检
查发现电路连接有错误。
原创精品资源学科网独家享有版权，侵权必究！
第 5 页 共 8 页(1)若在错误的电路中,闭合开关后,电压表的指针将 (选填“正向偏转”“反向偏转”或“不
动”)。
(2)请你将接错的那根导线打“×”,画出正确连线。
(3)电路连接正确后,要使定值电阻两端的电压从小到大变化,滑动变阻器的滑片应该向 端调
节。
(4)选用规格为“50Ω 1 A”的滑动变阻器进行实验,记录数据如下表所示:
实验次数 1 2 3 4 5 6
U/V 1 2 3 1 2 3
I/A 0.2 0.4 0.6 0.1 0.2 0.3
R/Ω 5 10
若换用规格为“20 Ω 1 A”的滑动变阻器,不能完成表格中第 次实验。
(5)在本次实验中滑动变阻器的主要作用是 。
(6)多次测量的目的是 。
四、计算题（16分）

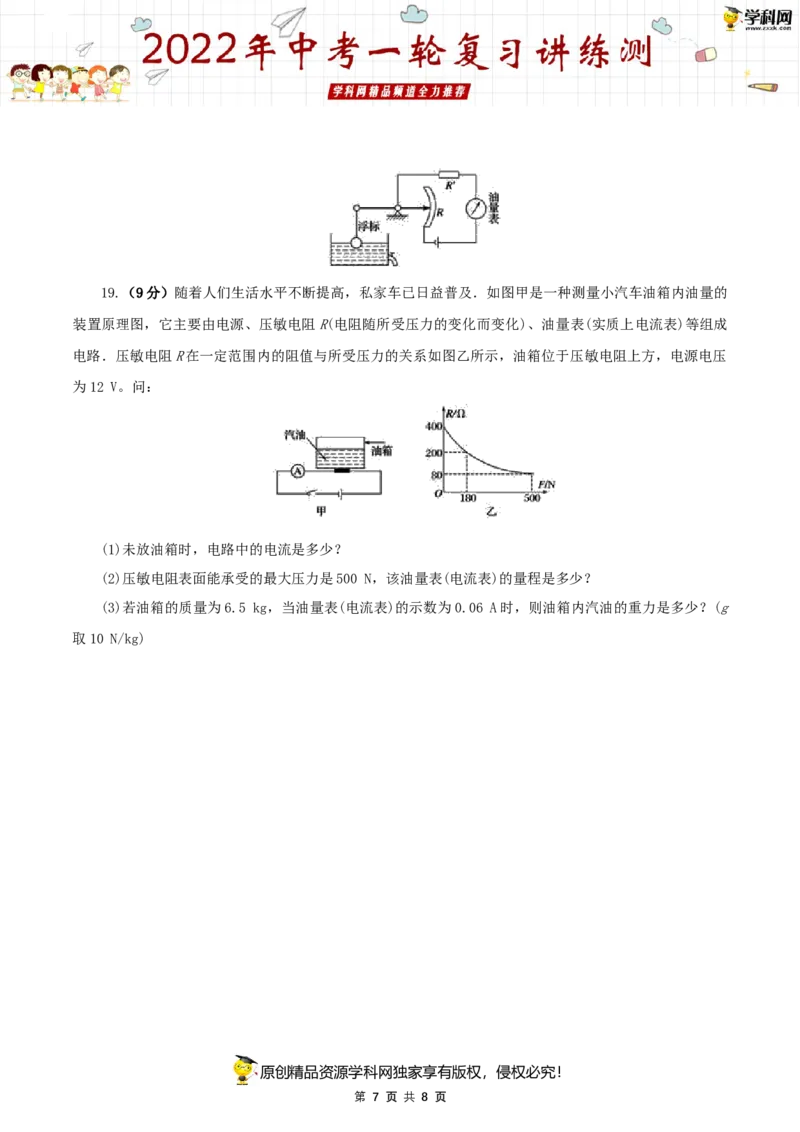

18.（7分）如图所示为汽车油量显示装置示意图，它能自动测定油箱内油面的高度．R是滑动变阻器，
油量表相当于电流表，从油量表指针所指的刻度，就可以知道油箱内油量的多少．
(1)装置中运用了哪些物理知识？至少说出两种．
(2)已知电池电压为12 V，R′为1.2×103Ω，R的最大阻值为1.8×103Ω，则电路中电流变化的范围
是多少？
(3)小明家的汽车某次加满油后，开车过程中发现油量表指针始终指向零刻度，经判断装置的机械部
分完好，试分析电路故障原因．
原创精品资源学科网独家享有版权，侵权必究！
第 6 页 共 8 页19.（9分）随着人们生活水平不断提高，私家车已日益普及．如图甲是一种测量小汽车油箱内油量的
装置原理图，它主要由电源、压敏电阻R(电阻随所受压力的变化而变化)、油量表(实质上电流表)等组成
电路．压敏电阻R在一定范围内的阻值与所受压力的关系如图乙所示，油箱位于压敏电阻上方，电源电压
为12 V。问：
(1)未放油箱时，电路中的电流是多少？
(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程是多少？
(3)若油箱的质量为6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是多少？(g
取10 N/kg)
