备战 2016 年中考物理二轮讲练测
专题 08 两表的示数变化问 题（讲
案）

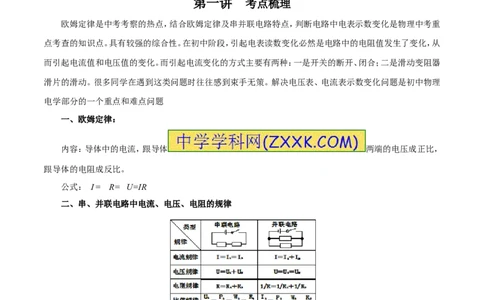

第一讲 考点梳理
欧姆定律是中考考察的热点，结合欧姆定律及串并联电路特点，判断电路中电表示数变化是物理中考重
点考查的知识点。具有较强的综合性。在初中阶段，引起电表读数变化必然是电路中的电阻值发生了变化，从
而引起电流值和电压值的变化。而引起电流变化的方式主要有两种：一是开关的断开、闭合；二是滑动变阻器
滑片的滑动。很多同学在遇到这类问题时往往感到束手无策。解决电压表、电流表示数变化问题是初中物理
电学部分的一个重点和难点问题
一、欧姆定律：
内容：导体中的电流，跟导体 两端的电压成正比，
跟导体的电阻成反比。
公式： I = R= U=IR
二、串、并联电路中电流、电压、电阻的规律
[来源:.Com]
第二讲 重点解析
解决电表变化问题的一般步骤
1、按照去表的原则（把电压表看成断路，把电流表看作一根导线），分析电路的结构。
2、根据电路的特点，明确电表的测量对象，可整理画出等效电路图。
3、根据开关的通断或滑动变阻器滑片的滑动引起的电路结构变化判断电路中电阻的变化。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
4、根据欧姆定律或相应的物理规律判断电流表、电压
表示数的变化情况。
一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化
1、分析电路连接方式，各表测那个元件
2、变阻器的电阻怎么变化，电路总电阻怎么变
3、根据欧姆定律得出电路电流怎么变化
4、定值电阻（电灯）的电压怎么变了
5、再判断变阻器的电压怎么变了

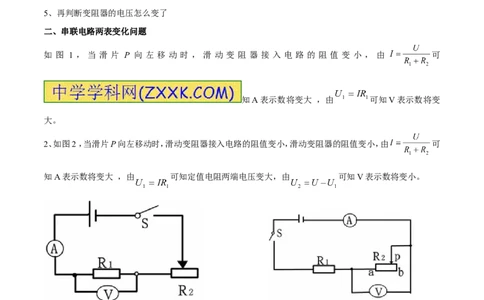

二、串联电路两表变化问题
如 图 1 ， 当 滑 片 P 向 左 移 动 时 ， 滑 动 变 阻 器 接 入 电 路 的 阻 值 变 小 ， 由 可
知A表示数将变大 ，由 可知V表示数将变
大。
2、如图2 ，当滑片P向左移动时，滑动变阻器接入电路的阻值变小，滑动变阻器的阻值变小，由 可
知A表示数将变大 ，由 可知定值电阻两端电压变大，由 可知V表示数将变小。
典例 1 在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片
P向右移动时
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．示数变大，示数变小，与示数的比值不变
B．示数变小，示数变小，与示数的比值不变
C．示数变小，示数变大，与示数的比值变小
D．示数不变，示数变小，与示数的比值变大

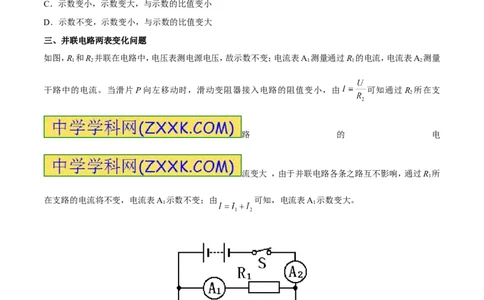

三、并联电路两表变化问题
如图，R 和R 并联在电路中，电压表测电源电压，故示数不变；电流表A 测量通过R 的电流，电流表A 测量
1 2 1 1 2
干路中的电流。当滑片P向左移动时，滑动变阻器接入电路的阻值变小，由 可知通过R 所在支
2
路 的 电
流变大 ，由于并联电路各条之路互不影响，通过R 所
1
在支路的电流将不变，电流表A 示数不变；由 可知，电流表A 示数变大。
1 1
典例2如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变
化情况是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．电流表示数增大，电压表示数增大
B．电流表示数减小，电压表示数增大
C．电流表示数不变，电压表示数不变
D．电流表示数减小，电压表示数不变

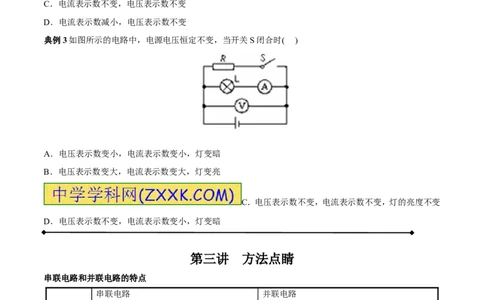

典例3如图所示的电路中，电源电压恒定不变，当开关S闭合时( )
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯的亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
第三讲 方法点睛
串联电路和并联电路的特点
[来源:.Com]
串联电路 并联电路
串联电路中各处电流相等 并联电路的干路总电流等于各支路电流之和
电流特点
串联电路两端的总电压等于各部分电路两 并联电路中，各支路两端的电压相等，且都等
电压特点
端电压之和 于电源电压
并联电阻中总电阻的倒数，等于各并联电路的
串联电路的总电阻，等于各串联电阻之和
；
电阻特点 倒数之和 ；
若有n个相同的电阻R 串联，则总电阻为
0
若只有两个电阻R 和R 并联，则总电阻R =；
1 2 总
；
若有 n 个相同的电阻 R 并联，则总电阻为
0
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
；
把几个导体串联起来相当于增大了导体的
把几个电阻并联起来相当于增加了导体的横截
长度，所以总电阻比任何一个串联分电阻
面 积 ， 所 以 并 联
都大。
总电阻比每一个并联分电阻都小。
并联电路中，电流的分配与电阻成反比
分配特点 串联电路中，电压的分配与电阻成正比=
=
电路作用 分压 分流
第一练 练实题——随堂小练
1.【 福建省莆田市2015年初中毕业（升学）考试试卷】如图所示的电路中，电源电压保持不变。闭合开关S，当
滑动变阻器的滑片P向左移动时，电流表A 和A 示数的变化情况分别是（ ）
1 2
A．变小、变小 B．变大、变大
C．变大、不变 D．变小、不变
2【. 黑龙江省齐齐哈尔市2015年初中学业考试】（多）如图所示，电源电压恒为6V，定值电阻R=10Ω，滑动变
1
阻器R 的最大阻值为20Ω，电压表接入电路的量程为 0～3V，电流表接入电路的量程为0～0.6A。当开关S
2
闭合，滑动变阻器的滑片P从b端向a端移动过程中，在保证电压表和电流表安全的情况下，下列说法正确
的是 （ ）
A．电压表的示数变小，电流表的示数变大
B．电流表的示数变 化范围
为0.2A～0.3A
[来源:]
C．电阻R 的两端电压由4V减小到3V
2
D．电阻R 消耗的功率的变化范围为0.4W～0.9W
1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3. 如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确
的是
A．电流表的示数变大
[来源:Z.xx.k.Com]
B．电压表的示数变大
C．电压表与电流表示数的比值不变
D．电压表示数变大，电流表示数变小
4. 如图所示是一个天然气泄漏检测电路的原理图．电源电压恒定不变，R 为定值电阻，R为气敏电阻（其阻值
0
随天然气浓度的增大而减小），则
A．天然气浓度增大，电压表示数变小
B．天然气浓度减小，电流表示数变大
C．天然气浓度增大，电路消耗的总功率变小
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
D．天然气浓度减小，电压表与电流表示数的比值不变
第二练 练原创——预测提升
1 . 为了测定风速的大小，小明设计了四种装置，如图所
示．图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动。现要求：当风吹过探头时，滑动变阻器凡的
滑片P向上移动，且风速增大时电压表的示数增大。以下四个图中符合要求的是
2. 【甘肃省兰州市2015年初中毕业生学业考试】如图所示，电源电压不变，闭合开关S，向下移动滑片P，以
下说法中正确的是
[来源:学§科§网]
A．灯泡L变亮 B．电压表V 的示数
1
变大
C．电流表A的示数变大 D．电压表V 的示数变小
2
3.【 山东省临沂市2015年中考物理试题】如图所示的电路中，电源电压6V保持不变，定值电阻阻值为10Ω，
滑动变阻器的最大阻值为20Ω．当开关闭合，滑片由b端向a端
移动的过程中，以下说法正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．电压表的示数减小
[来源:]
B．电压表示数与电流表的示数之比不变
C．当滑片移到中点时，电压表示数为2V
D．当滑片移到a端时，电流表示数为0.2A
4、【福建省福州市2015年中考物理试题】如图5所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右
移动时
A．电流表A 示数变小，电压表V示数变小
1
B．电流表A 示数变大，电压表V示数变大
2
C．电压表V示数与电流表A 示数比值不变
1
D．电压表V示数与电流表A 示数比值不变
2
