备战 2016 年中考物理二轮讲练测
专题 07 图像分析（测案）
【测试时间：45分钟 分值100分】
[来源:学|科|网]
姓 名 ： 班 级 ：
成绩：
第一部分 基础检测（50分）
1～10小题每小题5分，共50分。
1. 【2 014-2015学年•辽宁省大石桥市水源镇
第二初级中学八年级上学期期末模拟检测】 甲、乙两人同时从同一起跑线出发,同向做匀速直线运动,某时刻
他们的位置如图所示,图中能正确反映两人运动距离与时间关系的是( )
2. 【浙江省台州市书生中学2014-2015学年八年级上学期】某学生做以下实验：先在一只玻璃水槽中注入一
定量的水，后将盛有一些小石子的塑料小船
放入水里（如图所示）， 测得船底到液面的距
离为h，再每隔一定时间向水里加食盐并搅动，直至食盐有剩余．问在他所绘制的吃水线至船底距
离h随加盐量而变化的图象中（如图所示）正
确 的是：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A B C D
3. 【福建省龙岩小池中学2014-2015学年八年级上学期第三次】现代建筑出现一种新设计，在墙面装饰材料
中均匀混入小颗粒球状物，球内充入一种非晶体材料，当温度升高时，球内材料熔化吸热，当温度降低时，球
内材料凝固放热，使建筑 内温度基本保持不变，从而起
到调温的作用.下面四个图象中表示球内材料的凝固图象的是（ ）
t/℃ t/℃ t/℃ t/℃
t/min t/min t/min t/min
O O O O
A B C D
4. 【2014-2015学年•江苏省江阴市第二中学九年级上学期期中考试】如下图所示，图甲中文文用弹簧测力计
拉木块，使 它沿水平木板匀速滑动；图乙是他
两次拉动同一木块得到的路程随时间变 化的
图像。下列说 法正确的是
A．木块第二次受到的拉力较大 B．第一次木块的动能多
C．木块两次受到的拉力和摩擦力均相等 D．第一次拉力对木块做功的功率大

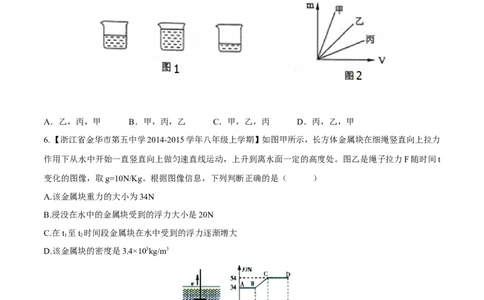

5. 【广西北海市2015年中考物理试卷】如左图所示，桌面上放有三个相同的玻璃杯，分别装有质量相同的三
种液体甲、乙、丙，它们的质量与体积的关系如右图所示，三个杯子从左至右依次装的液体种类是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．乙，丙，甲 B．甲，丙，乙 C．甲，乙，丙 D．丙，乙，甲
6. 【浙江省金华市第五中学2014-2015学年八年级上学期】如图甲所示，长方体金属块在细绳竖直向上拉力
作用下从水中开始一直竖直向上做匀速直线运动，上升到离水面一定的高度处。图乙是绳子拉力F随时间t
变化的图像，取g=10N/Kg。根据图像信息，下列判断正确的是（ ）
A.该金属块重力的大小为34N
B.浸没在水中的金属块受到的浮力大小是20N
C.在t 至t 时间段金属块在水中受到的浮力逐渐增大
1 2 [来源:]
D.该金属块的密度是3.4×103kg/m3
7. 【浙江省金华市第五 中学2
015届九年级上学期期中素质检测科学试题】
某物体静置于光滑的水平桌面上，施水平方向的作用力于物体，所施的力和物体移动的
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
距离之间的关系如图所示，则物体在D点的
动能为多少焦耳? （ ）
A．15焦耳 B．26焦耳 C．
30焦耳 D．67焦耳
8【山东省潍坊地区2014—2015学年度第一学期期末学业质量评估九年级物理试题】如图是甲、乙两个相同
质量的物体吸热后温度升高的情况，图中横坐标是物体温度的变化，纵坐标是物体吸收的热量．关于甲乙两
种物质的比热容的大小下列判断正确的是（ ）
A．c ＞c B．c ＜c
甲 乙 甲 乙
C．c ＝c D．无法判断
甲 乙
9.【 内蒙古巴彦淖尔市前旗四中2014—2 015学年第一学期期末考试】有两个阻值不同的电阻R 、R ，它们的
1 2
电流随电压变化的I﹣U图像如图所示．如果R 、R 串联后的总电阻为R ，并联后的总电阻为R ，则关于R
1 2 串 并
、R 的I﹣U图线所在的区域，下列说法中正确的是（ ）
串 并
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．R 在Ⅱ区域，R 在Ⅲ区域 B．R 在Ⅲ区域，R 在Ⅰ区域[来源:]
串 并 串 并
C．R 在Ⅰ区域，R 在Ⅱ区 D．R 在Ⅰ区域，R 在Ⅲ区域
串 并 串 并
10. 如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，两个电
阻的U－I关系图像如图所示。则下列判断正确的是( )
A．图线甲是电阻R 的“U－I”关系图像
1 [来源:.Com]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
B．电源电压为9V
C．滑动变阻器R 的最大电功率为3.6W
2
D．滑动变阻器R 的最大阻值为20Ω
2
第二部分 中考面对面（50分）
1～10小题每小题5分，共50分。
1.【 湖南省衡阳市2015年初中毕业学业水平考试试卷】课外活动时，小明和小华均在操场上沿直线跑道跑步
训练。在某次训练中，他们通过的路程和时间变化的图像如图所示，则下列说法正确的是（ ）
A．两人都做匀速直线运动
B．两人都不是做匀速直线运动
C．前2s内，小华跑较快
D．全程中，小华的平均速度大于小明的平均速度
2.【 江苏省徐州市2015年初中毕业、升学考试】甲、乙两辆汽车在水平路面上做直线运动，速度随时间的变化
如图所示，在水平方向上受到平衡力作用的是
A．甲车 B．乙车 C．两车都是
D．两车都不是
[来源:.Com]
3.【 广西河池市2015年中考物理试卷】（3分）两个实心物体a、b的体积与质量的关系如图所示．下列说法正
确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．a的密度是b的密度的2倍
B． b的密度是a的密度的2倍
C． a的密度是0.5×103kg/m3
D．a、b的密度与它们的质量、体积有关
4.【 广西玉林市、防城港市2015年初中学生学业考试】
如图是某晶体熔化时温度随时间变化的图象，则该晶体的熔点是（ ）
A．10℃ B．40℃ C．50℃ D．60℃
[来源:学.科.网Z.X.X.K]
5．【广西玉林市、防城港市2015年初中学生学业考试】如图甲所示，R 的阻值是20Ω。滑动变阻器R 消耗的
1 2
功率P与其电阻R 的关系图象如图乙所示，则R 消耗的最大功率是（ ）
2 2
A．0.45W B． 0.50W C．0.80W D． 0 .90W
6. 【广西钦州市2015年中考物理试卷】如 图
所示，能正确反映同种物质的质量与体积关系的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A． B． C． D．
7.【 江西省南昌市2015年初中毕业暨中等学校招生考试】一只小鸟从枇杷树上飞到地面，啄食掉落在地上的
熟枇杷，吃了一会儿，路边传来吆喝声，小鸟立即飞回树上它出发时的位置。如图所示，能够大致描述小鸟运
动情况的是
8. 如图甲是小灯泡L的U-I图像，其额定电压为5V，现把该小灯泡接入如图乙所示的电路中，闭合开关S时
电压表示数为3V，已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 1A”．根据以上信息计算出四个物理
量：①电源电压为6V；②小灯泡的额定功率为3W；③小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω；
④小灯泡正常发光时，滑动变阻器消耗的电功率为0.6W．其中计算正确的一组是 （ ）
A．①②③ B．②③④ C．①②④ D．①③④
9. 【山东省青岛市2015年初中学业水平考试】下列图象中，能正确描述小灯泡U-I关系的是：（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
10. 如图甲是呼气式酒精测试仪的电 路原理
图，R 为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R 为定值电阻，电源电压保持不变．检测时，
1 2
驾驶员呼出的酒精气体浓度越大，则（ ）
A．测试仪中电压表的示数越大 B．测试仪中电流表的示数越小
C．电路消耗的总功率越小 D．电压表与电流表示数的比值越大
