备战 2016 年中考物理二轮讲练测
专题 16 探究型实验（讲案）
第一讲 考点梳理
探究型实验主要包括以下实验：
（1）探究固体的熔化过程。
（2）探究水的沸腾。
（3）探究光的反射定律
（4）探究平面镜成像特点
（5）探究凸透镜成像规律
（6）探究重力和质量的关系
（7）探究同一直线上的二力平衡
（8） 探究杠杆的平衡条件
（9）探究电流与电压、电阻的关系
一、探究固体的熔化过程
所需器材：酒精灯、试管两支、烧杯、水、温度计、铁架台、石棉网、火柴、海波、蜡、钟表
【进行实验】
研究海波的熔化温度，每隔一分钟记录一次温度，把结果记录在下列表格中。
时间/min 0 1 2 3 4 5 …
海波的温度/℃
蜡的温度/℃
2、课本上图3．2－2和图3．2－3上描点，连接各点画出比较流畅的曲线，思考曲线代表的含义。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
教师带领学生一起，结合数据表格对图象进行细致地分析。
首先根据海波图象的特征（如图1甲），可以分为AB、BC和CD三段。对图象进行分析思考：
（1）AB段对应的时间内物质是什么状态？温度怎样变化？
（2）在曲线上的哪一点海波开始熔化？
（3）在BC段对应的时间内，物质的状态如何？温度是否变化？这段时间是否对它加热？
（4）在CD段对应的时间内物质是什么状态？温度如何变化？
结合实验数据可以看出：
AB段──海波是固态，随着加热时间的增加，海波吸热，温度升高。
BC段──海波是固液共存状态，随着加热时间的增加，海波吸热，但温度保持不变。
CD段──海波是液态，随着加热时间的增加，海波吸热，温度升高。
3、可以把固体分为两类：有确定的熔化温 度
的一类固体叫做晶体，晶体熔化时的温度叫做熔点；没有确定的熔化温度的一类固体叫做非晶体。要告知学
生，是否有熔点只是晶体和非晶体的不同点之一，它们还有其他的不同点。
二、探究水的沸腾
所需器材：烧杯、水、温度计、铁架台、石棉网、酒精灯、火柴、中心有小孔的纸板、钟表
【进行实验】
1、用实验装置（一）把烧杯中的水加热至沸腾。从90℃开始，每隔一分钟记录一次温度，并把它填入下表中，
然后在方格纸上作出温度和时间关系的曲线，如图6-3。
时间/min 0 1 2 3 4 5 …
水的温度/℃
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
温度/℃
105
100
95
90
时间/min

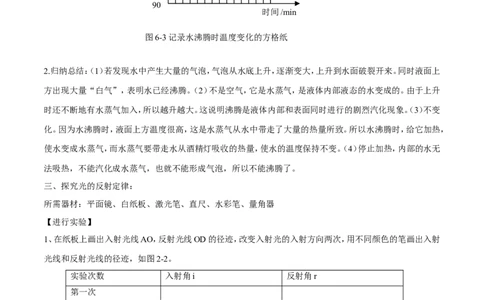

图6-3记录水沸腾时温度变化的方格纸
2.归纳总结：（1）若发现水中产生大量的气泡，气泡从水底上升，逐渐变大，上升到水面破裂开来。同时液面上
方出现大量“白气”，表明水已经沸腾。（2）不是空气，它是水蒸气，是液体内部液态的水变成的。由于上升
时还不断地有水蒸气加入，所以越升越大。这说明沸腾是液体内部和表面同时进行的剧烈汽化现象。（3）不变
化。因为水沸腾时，液面上方温度很高，这是水蒸气从水中带走了大量的热量所致。所以水沸腾时，给它加热，
使水变成水蒸气，而水蒸气要带走水从酒精灯吸收的热量，使水的温度保持不变。（4）停止加热，内部的水无
法吸热，不能汽化成水蒸气，也就不能形成气泡，所以不能沸腾了。
三、探究光的反射定律：
所需器材：平面镜、白纸板、激光笔、直尺、水彩笔、量角器
【进行实验】
1、在纸板上画出入射光线AO，反射光线OD的径迹，改变入射光的入射方向两次，用不同颜色的笔画出入射
光线和反射光线的径迹，如图2-2。
实验次数 入射角i 反射角r
第一次
第二次
第三次
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

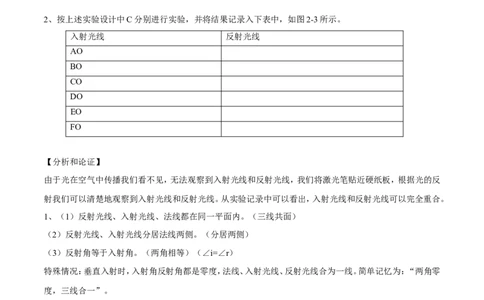

2、按上述实验设计中C分别进行实验，并将结果记录入下表中，如图2-3所示。
入射光线 反射光线
AO
BO
CO
DO
EO
FO
【分析和论证】
由于光在空气中传播我们看不见，无法观察到入射光线和反射光线，我们将激光笔贴近硬纸板，根据光的反
射我们可以清楚地观察到入射光线和反射光线。从实验记录中可以看出，入射光线和反射光线可以完全重合。
1、（1）反射光线、入射光线、法线都在同一平面内。（三线共面）
（2）反射光线、入射光线分居法线两侧。（分居两侧）
（3）反射角等于入射角。（两角相等）（∠i=∠r）
特殊情况：垂直入射时，入射角反射角都是零度，法线、入射光线、反射光线合为一线。简单记忆为：“两角零
度，三线合一”。
2、分析实验2得出的结论是：光路是可逆的。
四、探究平面镜成像特点
所需器材：玻璃板、大白纸、水彩笔、直尺、火柴、两支相同的蜡烛
【进行实验】
实验步骤：
1、在桌面上铺一张大白纸，在纸的中央处画一直线，在直线上竖一块玻璃板作为平面镜。
2、把一只点燃的蜡烛放在玻璃板的前面，观察它在玻璃板后面的像。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3、再拿一只同样的蜡烛在玻璃板后面移动，直到看上去跟前面那只蜡烛的像完全重合，这个位置就是前面那
只蜡烛的像的位置。
4、在纸上记下这两只蜡烛的位置，用直线把每次实验中蜡烛和它的像的位置连接起来，用刻度尺测量蜡烛和
它所成的像到玻璃板的距离，并记录于表中。
5、移动点燃的蜡烛的位置，按步骤1-4重做实验，也将测量结果与观察到的现象记录于表中。
物体的位置 物体到玻璃板的距离 像到玻璃板的距离 像与物大小比较
A
B
C
2、在一张白纸上用墨汁写上A、B、C三个字母，当墨迹未干时将纸对折，然后摊开，这样在纸上就有2个对称
的图形，再将一块玻璃板沿纸的对折线垂直于纸面竖起放置，从玻璃板前进行观察，你会观察到的现象是什
么？由此你能得出怎样的结论？
【分析和论证】
1、从表中的测量数据可知，物体与像与平面镜的位置关系是：物与像的连线垂直于镜面，且物到镜的距离等
于像到镜的距离。
2、在实验中，两只蜡烛的外形完全相同，从而能将未点燃的蜡烛与点燃的蜡烛的像完全重合，这说明了：物与
像的大小是相等的。
五、探究凸透镜成像规律
所需器材：凸透镜、光屏、蜡烛、火柴、刻度尺、光具座（或直接利用水平桌面）
【进行实验】
1、把蜡烛放在离凸透镜尽量远的位置上，调整光屏到透镜的距离，使烛焰在屏上成一个清晰的像。观察像的
大小、正倒，分别测量物体、像到凸透镜的距离。
把蜡烛向凸透镜靠近几厘米，放好 后重复以
上操作，直到在光屏上得不到蜡烛的像。继续把蜡烛向凸透镜靠近，进行观察。怎样才能观察到烛焰的像？像
在什么位置（只需估测）？像是放大的还是缩小的？正立的还是倒立的？按上述操作，把数据填入下表：
物体到凸透镜的距离 像到凸透镜的距离v 像的大小（放大或缩 像的正倒
u 小）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
分析上表中的数据，按照探究开始时提出的问题，总结凸透镜成像的规律。
2、选取焦距为10cm的凸透镜，竖直立在水平面上，用一支点燃的蜡烛作为物体放在凸透镜的左侧，研究烛
焰所成的像。在凸透镜的右侧用一块白色的硬纸作屏，承接烛焰的像。把蜡烛放在离凸透镜较远的位置，逐渐
靠近凸透镜，调整光屏到透镜的距离，使烛焰在屏上成一个清晰的像，观察像的大小，并用刻度尺测出蜡烛到
透镜、光屏到透镜的距离，把观测的结果和测量的数据记录入下表中：
实验次数 1 2 3 4 5 6 7
[来源:学,科,网]
物体到凸透镜的距离(cm) 50.0 35.0 22.5 20.0 18.0 15.0 12.0
[来源:]
光屏到凸透镜的距离(cm)
像的大小与物体的大小关系
像的大小变化特点
【分析和论证】
凸透镜成像的规律：
成像的条件 成像性质 应用
物体到凸透镜的 像的正倒 像的大小 像的虚实 像到凸透镜的
距离（u） 距离（v）
u>2f 倒立 缩小 实像 F2f 投影仪
U=f 不 成 像
0u 放大镜
注意：（1）物体靠近焦点，物距减小，像距变大，像就逐渐变大。（2）像的正倒、虚实、大小都是相对于物体而言
的。
六、探究重力和质量的关系
【设计实验与进行实验】
1、照图23-1那样，把钩码逐个挂在弹簧测力计上，分别测出它们受到的重力，记录在下面的表格中。
质量m/kg
重力G/N
2、在图23-2中，以质量为横坐标、重力为纵坐标描点。连接这些点，你发现它们落在一条什么样的曲线或直
线上？你认为重力与质量之间有什么关系？
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
G/N
O
m/kg
图23-2重力与质量关系的图像
所需器材：弹簧测力计、钩码若干、坐标纸
【分析和论证】
1、通过实验得出结论：物体所受的重力跟它的质量成正比。
2、重力与质量的比值大约是9.8N/kg。如果用g表示这个比值，重力与质量的关系可以写成G=mg
七、探究同一直线上的二力平衡
实验器材：
小车、棉线、钩码、滑轮等。
实验步骤：
1．如图1，把小车放在光滑的水平桌面上，向挂在小车两端的托盘里放钩码。这样小车在水平方向受到两个
拉力，用力的示意图画出小车受到的两个拉力。观察小车在什么情况下保持运动状态不变。
图1
2．用手按住小车，改变两端钩码数量，使两个拉力大小不等。然后松手，观察小车能不能保持静止。
3．用手按住小车，让两端钩码数量相等，让两个力的方向相同，然后松手，观察小车能不能保持静止。
4．用手按住小车，让两端钩码数量相等，让小车扭转一个角度，然后松手，观察小车能不能保持静止。
5．用手按住小车，让两端钩码数量相等，再让拉力方向相反，且在同一条直线上，然后松手，观察小车能不能
保持静止。
小车所受二力关系 小车运动情况
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
是否在一条
大小 方向 （静止与否）
直线上
分析论证：
要保证物体处于平衡状态，则作用在同一个物体上的两个力，必须大小相等，方向相反，并作用在同一条直线
上。简单地说，就是：同体、等值、反向、共线。
八、探究杠杆的平衡条件
所需器材：杠杆和支架、弹簧测力计、钩码、尺、线
【进行实验】
1、把杠杆的中点挂在支架上，首先调节杠杆的平衡螺母，使杠杆不挂钩码时在水平位置平衡。
2、照图25-1那样，在杠杆的左右两端分别挂上不同数量的钩码，调节钩码的位置，使杠杆在水平位置再次平
衡。
3、根据钩码的质量计算出重力大小即为动力和阻力大小，再读出力臂的长，把数据记入下表。
次 动力（N） 动力臂 动力×动力 阻力（N） 阻力臂 阻力×阻力
数 （cm） 臂 （cm） 臂
1
2
3
4
4、如图25-2所示，在a、b、c三点用弹簧秤竖直向上提杠杆，当杠杆在水平位置平衡时，读出力及力臂的大小，
并填入下表。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
次 动力（N） 动力臂 动力×动力 阻力（N） 阻力臂 阻力×阻力
数 （cm） 臂 （cm） 臂
1
2
3
4
5、在杠杆左端一点用弹簧秤提起杠杆，并加速顺时针转动，读出动力与阻力的大小以及动力臂与阻力臂的长
短，然后比较动力×动力臂及阻力×阻力臂的大小。
九、探究电流与电压的关系
实验电路如图12-1：
图12-1
所需器材：学生电源（或电池若干）、定值电阻（两个阻值不同）、滑动变阻器、开关、导线若干、电流表、电压表
【进行实验】
按图12-1连接好电路，检查无误后，闭合开关S，调节滑动变阻器的滑片。使R两端的电压成整数倍地变化，
如2V、4V、6V等，根据电压表和电流表的示数，读出每次加在R上的电压值和通过R的电流值，并记录下来。
再换另一个
电压U/V
定值电阻，
R1= 欧 电流I/A
电压U/V 再次实验，
R2= 欧 电流I/A
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
测量并记下几组电压和电流的值。
【分析和论证】
1、在图12-2中画出每个电阻的U-I关系图像，从图像上看，电流I、电压U的关系可以表示为
。
U
O
I
图12-2
2、利用实验记录的数据和U-I图像进行比较、讨论，尝试对几次测量结果进行运算，找出它们之间的关系。
结论：通过导体的电流与加在导体两端的电压成正比。电流I、电压U、电阻R的关系可以用公式表示为：
I=U/R
第二讲 重点解析
对探究中获得的信息进行分析是一个难点，解决这个难点常用的方法是 A、判断法：根据自身的知识与能力，
通过观察数据，判断出数据所具有的规律。定性分析常采用这种方法。 B、图像法：把实验得到的数据在X
～Y坐标上作出来，通过描点得出图像，分析图像符合哪种函数关系。
典例1下表是小刚同学在观察“水的沸腾现象”时记录的实验数据，请根据要求解答下列问题：
（1）由下表中的实验数据可知：水的沸点为________℃，而在1标准大气压下水的沸点是100℃，由此可知实
验时水面上方的气压 1标准大气压。（选填“低于”、“等于”或“高于”）
时间t/min 0 1 2 3 4 5 6 7 8 9 10
温度t/℃ 50 57 64 71 78 85 91 96 98 98 98
（2）温度计玻璃泡中的测温物质有的是水银，有的是酒精。在
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
标准大气压下，水银和酒精的凝固点和沸点如表中所
示。在做“观察水的沸腾现象”的实验时，应选用 温度计。（选填“水银”或“酒精”）
物质 凝固 沸
点/℃ 点/℃
水银 －39 357
酒精 －117 78
典例2九年级2班的同学在教师指导下用如图所示的实验装置进行“观察冰熔化”的实验。
（1）本实验中，放置石棉网的铁圈位置和悬挂温度计的铁杆位置非常重要。在组装该实验装置时，应当先调整
固定__________（选填“铁圈”或“铁杆”）的位置。
（2）实验时，同学们向烧杯中倒入水，通过水给试管加热，而不是用酒精灯直接加热，这样做的好处是
。
（3）小亮组通过实验测得的实验数据记录如下：
分析实验数据可知：冰熔化过程的特点是0 。
（4）小亮重新审视自己的实验数据，还有新的发现：冰和水的状态不同，吸热能力也是不同的，请你帮他找出
证据：___________________________________
_____________
_____________。
（5）同组的小军想：如果一直加热下去，试管中的水会沸腾吗？说说你的看法，并说明理由。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
。
典例3下图是小宁同学探究“平面镜成像特点”的实验装置。
（1）实验中选择两根完全一样的蜡烛A和B是为了比较像与物的 。
（2）在利用蜡烛B确定出蜡烛A所成像的位置后，小宁移去蜡烛 B，并在
其所在位置上放一光屏，则光屏上_________（选填“能”或“不 能”）接
收到蜡烛A的像。
（3）小宁将蜡烛A逐渐远离玻璃板，它的像 (选填“变大”、 “变
小”或“不变”)。
典例4下面内容是小华在“探究光的反射规律”实验中的部分实验报告，请你完成相应实验步骤，并设计出
填写数据的表格。
一、实验猜想与假设：光在发生反射时，反射光线、入射光线和法线在同一平面内。
二、设计实验：
（一）实验器材和装置：激光笔、光的反射定律演示仪（包括小平面镜M、平板E和F等，如图19所示）
（二） 实验步骤：
1．将F板旋转到与E板在同一平面，用激光笔发出一束沿E板AO方向射向O点的光，观察在右侧F板上能
图19
否看到反射光线OB（如图），并记录现象。
2.
3.
4.将F板向后折转一定的角度，观察在右侧F板上能否看到反射光OB′，并将现象记录在表格中。
（三）实验结果记录表格
典例5如图所示是某校九年级（10）班物理实验小组探究杠杆平衡条件的实验装置。
（1） 实验前没有挂钩码时，小明同学发现杠杆右端下倾，则应将左端的平衡螺母向_____调。
（2） 小华同学记录了三次实验数据如下表① 这三次实验数据中有一次是错误的，错误数据的实验次数是
______ ，由正确实验结果可得杠杆的平衡条件是______。
② 如图（甲）所示，当在A处挂了三个钩码时，要使杠杆平衡，应在C处挂______个钩码，（每个钩码的质量
相等）。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
③ 若某次实验中用弹簧测力计竖直向上拉杠杆一端的B点，如图乙所示，杠杆平衡时弹簧测力计的示数为
Fa，若在B点斜向上拉，杠杆要求在水平位置再次平衡时，弹簧测力计
的示数为Fb，则Fa ______ Fb (大于/小于/等
于)。
答案.（1）左 （2）2 F1L1=F2L2 4 小于
试题分析：（1）实验前没有挂钩码时，小明同学发现杠杆右端下倾，为使杠杆在水平位置平衡，应将左端的平
衡螺母向左调或将右端的平衡螺母向左调。
（2）这三次实验数据中第1、3次均满足F1L1=F2L2，第2次，不满足F1L1=F2L2，，错误数据的实验次数是第
二次.
设每个钩码重力为G，杠杆每个长度为l，当在A处挂了三个钩码时，要使杠杆平衡，由F1L1=F2L2应在C处
挂的钩码受到的重力为 =4G，故应挂的钩码个数为4.
（3）若在B点斜向上拉，拉力的力臂会变小，由 可知拉力会变大，Fa小于Fb
典例6如图所示是“探究通过导体的电流与电压、电阻的关系”的电路图．所用实验器材是：电源（6V）、电
流表（0~0.6A）、电压表（0~3V）、电阻箱（0~999.9Ω）、滑动变阻器（40Ω 2A）、开关、导线若干．
（1）探究电流与电压的关系时，所测得的几组电流、电压值见表1．分析表中数据可知：电阻箱接入电路的阻
值为 Ω；当导体的电阻一定时，通过导体的电流与导体两端的电压成 关系．
表1 表2
实验序号 电压U/V 电流I/A
1 1.0 0.20
实验序号 电阻R/Ω 电流I/A
2 1.5 0.30
1 5 0.40
3 2.0 0.40
2 10 0.20
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3 20 0.10
（2）探究电流与电阻的关系时，应调节 改变接入电路中的阻值，并调节
使电压表的示数保持相同，读出电流值，所测几组数据见表2．分析表中数据可知：滑动变阻器两端的电压为
V；当导体两端的电压一定时，通过导体的电流与导体的电阻成 关系．
(3).就本实验所用器材，在探究电流与电阻的关系时，若保持电阻箱两端的电压为2V，为能完成实验，电阻
箱可接入电路的阻值范围是 Ω至 Ω．（保留一位小数）
R
A
V
P
第三讲 方法点睛
解决探究型实验时，要从题目中的要求得知需要要测物理量及实验器材，注意控制变量法在个别问题中的应
用，需要控制什么物理量不变，什么物理量发生改变，最后得出实验结论。
第一练 练实题——随堂小练
1. 【福建省福州市2015年中考物理试题】（5分）小华在探究水的沸腾特点实验中：
（1）如图甲所示，操作错误的是温度计的玻璃泡________。
（2）他纠正错误后继续实验，某时刻温度计的示数如图乙所示，其中读数方法正确的是____（选填
““A”、“B”或“C”），示数是 ____ ℃。
（3）实验中，是通过____方式增加水的内能。要缩
短加热时间，请写出一种可行的办法：____。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
2.【 上海市2015年中考物理试题】在“验证凸透镜成像规律”实验中，某小组同学利用焦距为10 厘米的凸透
镜、高为3厘米的发光体，光屏和光具座进行实验，将测得的物距u 、像距v 以及所成像的高L 分别记录在下表
像
中。在验证得到凸透镜成像的初步规律后，为了进一步研究，他们进行适量的运算，将结果分别记录在下表的
后两列中。
①根据实验需要1-6 的数据，分析比较像距v
随物距u 的变化情况及相关条件，可得出的初步结论是：凸透镜成像时 ，
②根据实验序号1-6 的数据，分析比较像高L 与v/u 的变化情况及相关条件，可得出的初步结论是：凸透镜成
像
像时，
③该小 组同学继续利用表中的数据及相关条
件，分析 、归纳得出结论
(a)根据实验序号 1-3 的数据，分析比较物距变化量 u与相距变化量 v的大
小关系及成像情况，可得出的初步结论是：
(b)根据实验序号1-6 的数据，分析比较物距u 变化时， L 、u + v 的变化情况，可得出得初步结论是：
像
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3. 如图所示，是小明在“探究平面镜成像的特点”的实验中选用的器材和活动过程。
A B C
（1）如果在图a中蜡烛的像的位置上放一张白纸板做屏幕，则白纸板上将_________（填 “有”或“没有”）
蜡烛的像，这说明平面镜成的是 像（选填“实”或“虚”）。
（2）把与A蜡烛同样大小的蜡烛B放到A蜡烛像的位置上，将会看到图c所示的现象．这说明平面镜成像时：
_ 。
4．学习了光学知识后，晓雯对有关实验进行了思考和创新：
（1）如图所示探究平面镜成像规律实验中，晓雯采用透明玻璃板代替平面镜来完成探究活动，虽然不如平面
镜清晰，但却能在观察到A蜡烛像的同时，也能观察到B蜡烛，这是为了能确定像的__________________。
（2）当点燃的蜡烛放在玻璃板前20 cm的A处时，玻璃板后B处的蜡烛好像也被点燃了；移去B处的蜡烛，
取一光屏放在B处，发现光屏上并没有出现蜡烛的像，这说明平面镜所成的像是_________像。
（3）晓雯将玻璃板移去，在玻璃板位置放一凸透镜，B处放一光屏，发现光屏上恰好形成一清晰的倒立、等大
的烛焰像，则该凸透镜的焦距是_________cm。
5. 在学完凸透镜成像规律后，小滨选择了一块焦距未知的凸透镜，对凸透镜成像特点作了进一步探究．
（1）为了测量凸透镜焦距，他让一束平行光正对射向该透镜，调节光屏位置直到光屏上得到一个
的光斑．图（1）是调整完成的状态，该透镜焦距f= cm；
（2）小滨按照图（2）装好实验器材，只移动透镜的情况下，无论怎样调节都不能在光屏上成清晰的像，由此，
他猜想造成上述现象的原因 ；
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（3）当蜡烛在光具座A处时，光屏在B处得到了烛焰清晰的像
，如图（3）所示，现将蜡烛由A处向左移动s
到C处，为再次在光屏上成清晰的像，则他应将光屏向 移动（选填“左”或“右”），移动距离s′ s
（选填“＜”或“＞ ”）；这次成的
实像（填像的特点）．
6.地球附近物体都要受到重力，小明同学认为物体的重力大小与物体的质量有关，他用天平、钩码、弹簧测力
计进行了探究．
（1）你________________ （选填“同意”或“不同意”）物体的重力大小与物体的质量有关依据是
________________
（2）请将下面的表格补充完整．
次数 1 2 3 4
质量m/kg O.1 0.2 0.3 0.4
_________
重力G/N l 3 4
_______
（3）请你根据表格中的实验数据，在图乙中作出重力随质量变化的图象．
（4）由图象可知：物体的重力跟物体的质 量成
________________ ．
7.用如图甲所示的电路探究“电压一定时，通过导体的电流与电阻的关系”，已知电源电压恒为6V，实验用到
的定值电阻R分别是5Ω、10Ω、15Ω、20Ω、25Ω．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
(1)根据电路图甲，将 乙图中实物电路连接完
整（导线不能交叉）。
(2)闭合开关前，将滑动变阻器滑片移至 (填"A”或“B)端。将2
5Ω的电阻接入电路．闭合开关，调节滑动变
阻器的滑片，直到电压表示数为2.5V，记下电流表的示数。
(3)换用20Ω的电阻，向 移动滑动变阻器的滑片，使电表示数为2.5V，记下电流表的示数。
(4)经多次实验，得到如图丙所示的电流I随电阻R变化的图象，由图象可得出：电压一定时， 。
第二练 练原创——预测提升
1. 【贵州省安顺市2015中考物理试题】在“探究平面镜成像特点”的实验中：
（1）应该选取两根 （选填“相同”或“不相同”）的蜡烛做实验。
[来源:]
（2）甲小组的同学，将未点燃的蜡烛竖直在玻璃板后的桌面上移动，发现未点燃蜡烛与前面点燃的蜡烛的像
完全重合，如图所示。这说明什么？
透明玻璃
（3）乙小组的同学，将未点燃的蜡烛竖直在玻璃板后的桌面上移动，发现前面点燃的蜡烛的像总在未点燃蜡
烛的上方偏高处，如图。造成该现象的原因是什么？
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
透明玻璃
2.【 贵州省安顺市2015中考物理试题】在“研究影响滑动摩擦力的大小的因素”的实验中，某同学将左图实
验装置改进为如右图所示的装置：将弹簧测力计一端固定，另一端钩住木块，木块下面是一长木板，实验时拉
着长木板沿水平地面向右运动。
（1）写出装置改进以后的好处。（写出一条即可）
（2）水平向右拉动长木板，弹簧测 力计示数如图15所
示。根据 知识可知，木块所受的滑动摩擦力为 N。
（3）将木块沿竖直方向截去一半后，测得木块所受的滑动摩擦力变为原来一半。由此得出：滑动摩擦力的大小
随接触面积的减小而减小。你认为他得出这一结论正确吗？为什么？
3.【 福建省福州市2015年中考物理试题】（3分）小华在探究浮力大小与哪些因素有关的实验中，做了如图所
示的实验：
（1）比较甲和乙可知，物体受到的浮力F =____。（用图中的物理量符号表示）
浮
（2）分析乙和丙可知，弹簧测力计测得拉力大小关系是：F F（选填“>”、“=”或“<”）。
1 2
（3）通过乙和丁的探究，不能得到浮力大小与液体密度的关系，其原因是____不同。
4、在探究“杠杆的平衡条件”实验中，所用的实验器材有杠杆尺、支架、细线、质量相同的钩码若干．
（1）将杠杆装在支架上，发现杠杆右端下沉，此时应将杠杆两侧的平衡螺母同时向____调；
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（2）某同学进行正确的实验操作后，能不能根据图（甲）这一组数据得出探究结论？____（填“能”或“不
能”）．理由是 ；
（3）如图（甲）所示，杠杆在水平位置平衡．如果在杠杆两侧各去掉一个相同的钩码，则杠杆 （填
“左”或“右”）端将下沉；
（4）如图（乙）所示，用弹簧测力计在C处竖直向上拉．当弹簧测力计逐渐向右倾斜时，若使杠杆仍然在水平
位置平衡，则弹簧测力计的示数将 （ 选填：“变大”、“变小”或“不变”），其原因是： 。
5.（1）连接不完整的电路如图乙所示，请用笔画线代替导线，将实物电路连接完整（要求导线不交叉）。
（2）连接好电路后，为了保证电路的安全，要将滑动变阻器滑片移至 端（选填“A”或“B”），才
能闭合开关；闭合开关时，发现电流表指针偏向没有刻度的那一边，造成这一故障的原因是
。
（3）排除故障，闭合开关，电压表的示数为1．5V，为了让小灯泡正常发光，应将滑片向 端移动（选
填“A”或“B”）。
（4）当小灯泡正常发光时，电流表示数如图丙所示，通过小灯泡的电流是 A。小灯泡的额定功率是
W。
（5）将图甲中的小灯泡更换成定值电阻，且电路连接完好，还可以完成的实验是
A．探究电流的磁场强弱与电流大小的关系
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
B．探究电流与电压关系
C．探究电流产生的热量与电阻的关系
D．探究电流与电阻关系
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
