备战 2016 年中考物理二轮讲练测
第一讲 考点梳理
一、 磁现象、磁场、磁感线
1磁极间 的相互作用：同名磁极相互排斥，异
名磁极相互吸引。
2.磁场：磁场是看不见、摸不着的，可以通过它对其他物体的作用来认识。磁场的能对放入其中的磁体产生磁
力的作用。
方向：小磁针静止时N极所指的方向，定为磁场方向。
3.磁感线：在磁场中画一些有方向的曲线，任何一点的曲线切线方向都跟该点的磁场方向一致，这样的曲线
就叫磁感线。假想的，不存在的曲线。
在磁体外部，磁场方向都是从磁体的N极出发，回到S极。
4. 地磁场：地球周围的磁场。地磁的两极与
地理的两极不重合，它们之间稍有偏离，最早发现地磁的两极与地理的两极不重合的是我国宋代学者沈括。
二、 安培定则
[来源:Z+xx+k.Com]
1. 奥斯特实验：通电导线的周围存在与电流方向有关的磁场。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
2. 安培定则：用右手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的指的那端就是螺线管的N
极。
3. 关于通电螺线管的作图
关于通电螺线管的题目有三种类型：第一种是已知电源的正、负极和绕线方法来判断螺线管的极性；第二种
是已知螺线管的极性和绕线方法来判断电源的正、负极；第三种是已知电源的正、负极和螺线管的极性画螺
线管的绕线情况。解决这三种问题，应从以下几点入手：
①记住常见的几种磁感线分布情况。
②磁场中的小磁针静止时N极的指向为该点的磁场方向和该点的磁感线方向。
③磁感线是闭合曲线：磁体外部的磁感线都是从磁体的北（N）极出发回到磁体的南（S）极；在磁体内部磁感
线从磁体的南极出发回到北极。
④对于通电螺线关健是根据N、S极或电源的“+”、“－”极判断出螺线管的电流方向，绕时的绕线线形状
应像“S”或反“S”，螺线管朝向读者的一侧应画导线，内侧不画导线，最后将导
线跟电源连接志闭合电路 。
三、 电磁铁
1.电磁铁：带有铁心的通电螺线管叫做电磁铁。
2.电磁铁的工作原理：电磁铁是内部插有铁心的螺线管，当通电螺线管插入铁心后，由于铁心被磁化，产生
了与原螺线管磁场方向一致的磁场，因而它
的磁性比原来强得多。电磁铁就是利用电流的磁效应和通电螺线管中插入铁心生磁性大大增强的原理工作
的。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3.电磁铁磁性的强弱与线圈的匝数、电流的强弱、铁芯的有无有关。
四、电动机
工作原理：通电线圈在磁场中受力 而转动，其
能量转化过程是电能转化为机械能。
五、发电机：
制成原理：利用电磁感应现象制成的
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
第二讲 重点解析
电磁现象作图
1、已知磁体的磁极画磁感线方向或通电螺线管中电流方向。
2、根据磁感线方向确定磁极，标出通电螺线管的磁极或电流方向。
3、 根据题中或图中的已知条件，画出螺线管
线圈的绕法。
4、根据图中通电螺线管 的电流方向，标出磁
极、磁场中某点的小磁针的极性，以及另一个通电螺线管的磁极或线圈的绕法。
5、根据要求完成电磁继电器线路的连接。
[来源:]
典例1根据磁感线方向，确定电磁铁的N极S极
根据如图所示永磁体的磁极和通电螺线管间磁感线分布，在图中标出通电螺线管的磁极、磁感线的方向和电
源的正负极。
【答案】
【解析】由磁感线分布 可知通电螺线管的左端
是N极，根据安培定则，知电流的方向是从左端流出，从右端流入，所以电源的左端是正极，右端是负极。
典例2 根据小磁针的指向标出螺线管的磁极和电源正负极
根 据 小 磁 针 的 指 向 在 括 号 内 标 出 螺 线 管 的 磁 极 和
电源符号．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】如图所示：
[来源:学_科_网Z_X_X_K]
【解析】
典例3根据电流方向标出通电螺线管磁感线的方向和小磁针的N、S极
答案：
[来源:学+科+网Z+X+X+K]
解析：根据螺线管中电流的方向和线圈的绕向，利用安培定则可以确定螺线管的右端为N极，左端为S极，所
以图中两条磁感线的方向．
当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极．因此可以确定小磁针的右端为
N极．
典例4 根据磁极方向标出电流方向和磁感线的方向
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
在虚线框内完成通电螺线管的电路，要既能改变其磁性强弱，又符合图中标定的N极。
答案：
第三讲 方法点睛
电磁作图注意：
1. 磁场方向：小磁针静止时所指的方向就是此处磁场的方向。知道了磁场方向，就能够分清磁体的N极S
极，
2. 安培定则把磁场方向、电流方向联系在一起。
3. 在电磁作图中，小磁针的指向、磁场方向、磁体的N极S极、电流方向、电源的正负极这五个要素中
，知道其中的一个就能够画出另外的几
个。
第一练 练实题——随堂小练
1．如图所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。下列四图中与这
一过程的工作原理相同的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A B C D
【答案】B
【解析】
【考点定位】发电机的原理
2. 【福建省福州市2015年中考物理试题】请根据图I中电流方向，标出通电螺线管的N、S极。
l [来源:学,科,网Z,X,X,K]
【答案】见下图：
【解析】
试题分析：用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指那一端就是螺线管的N极。由
此可知，螺线管的左端为N极。
【考点定位】安培定则
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3.在图中，标出通电螺线管和小磁针的N、S极及磁感线的方向
答案：
解析：由右手螺旋定则可得，螺线管右侧为N极，因外部磁感线由N极指向S极，故磁感线方向向左；小磁针
所在位置处磁场方向指向右侧，故小磁针的右侧为N极。
4. 标出图中小磁针的磁极。
【答案】
5.如图所示，当开关闭合后 ，两螺线管向相反方向运动，
请你把乙螺线管的导线连入这个电路 。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】
第二练 练原创——预测提升
1、【四川省自贡市2015年中考物理试题解析】下列装置中是利用电磁感应工作的是 （ ）
[来源:学#科#网Z#X#X#K]
A、电动机 B、扬声器 C、电磁铁 D、动圈式话筒
【答案】D
【解析】
试题分析：电动机原理是通电导体在磁场中受力运动，故A错；扬声器原理也是通电导体在磁场中受到作用
力，故B错误；电磁铁原理是通电有磁性，断电磁性消失，故C错误；动圈式话筒的原理是电磁感应，故D
正确；所以应选D。
【考 点定位】电磁感应的应用
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

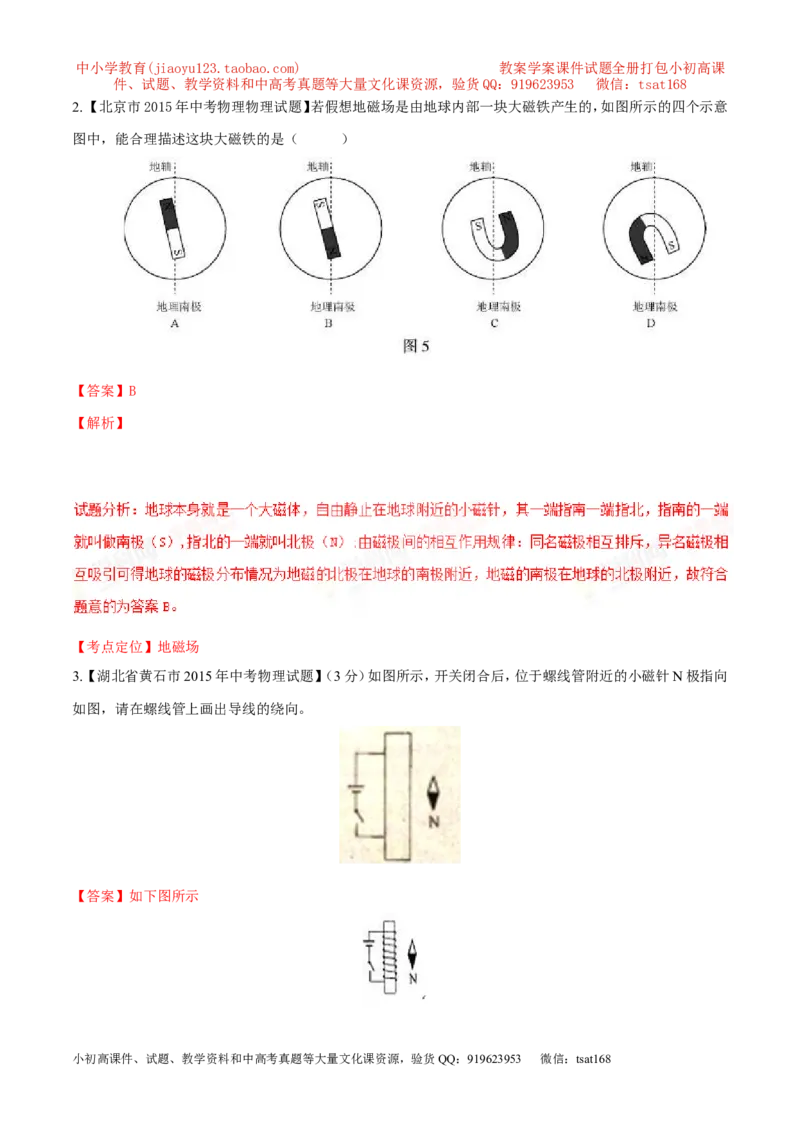

2. 【北京市2015年中考物理物理试题】若假想地磁场是由地球内部一块大磁铁产生的，如图所示的四个示意
图中，能合理描述这块大磁铁的是（ ）
【答案】B
【解析】
【考点定位】地磁场
3.【 湖北省黄石市2015年中考物理试题】（3分）如图所示，开关闭合后，位于螺线管附近的小磁针N极指向
如图，请在螺线管上画出导线的绕向。
【答案】如下图所示
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【解析】
试题分析：由小磁针N极的指向可知，螺线管的上端为N极；用右手握住螺线管，让大拇指指向螺线管的N
极，四指指向电流的方向，可画出上图所示的绕线方式。
【考点定位】 通电螺线管

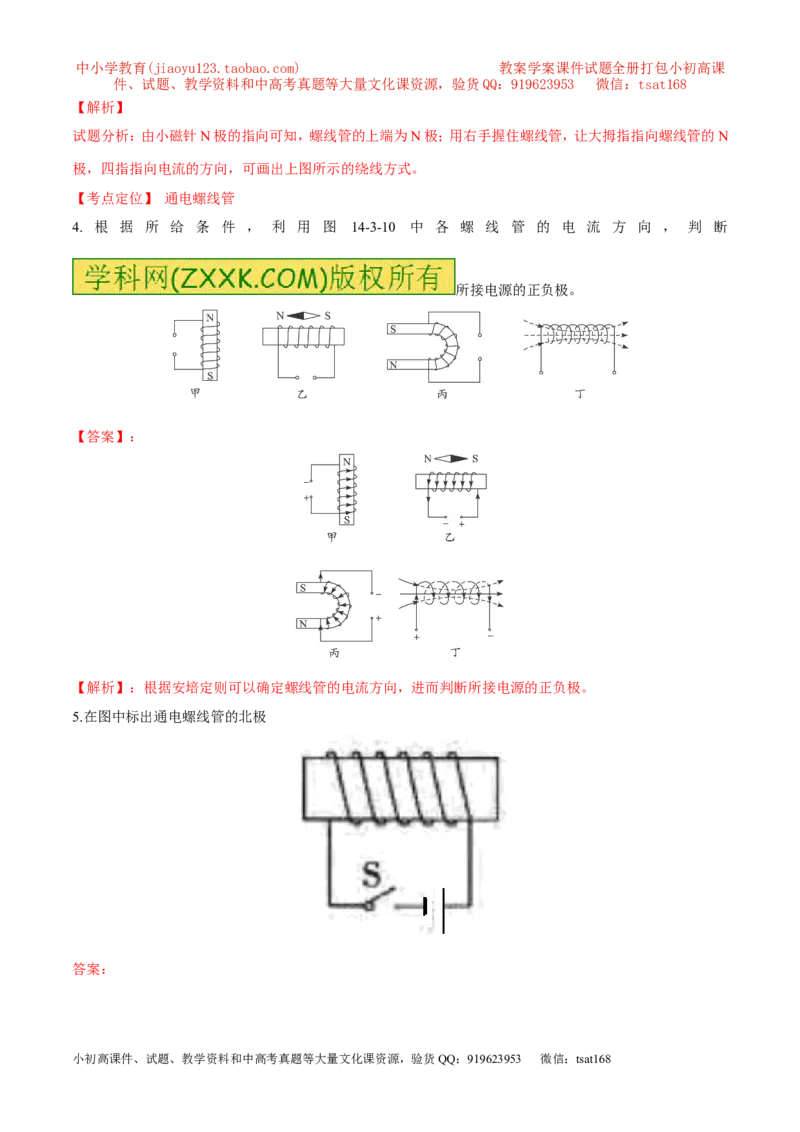

4. 根 据 所 给 条 件 ， 利 用 图 14-3-10 中 各 螺 线 管 的 电 流 方 向 ， 判 断
所接电源的正负极。
【答案】：
【解析】：根据安培定则可以确定螺线管的电流方向，进而判断所接电源的正负极。

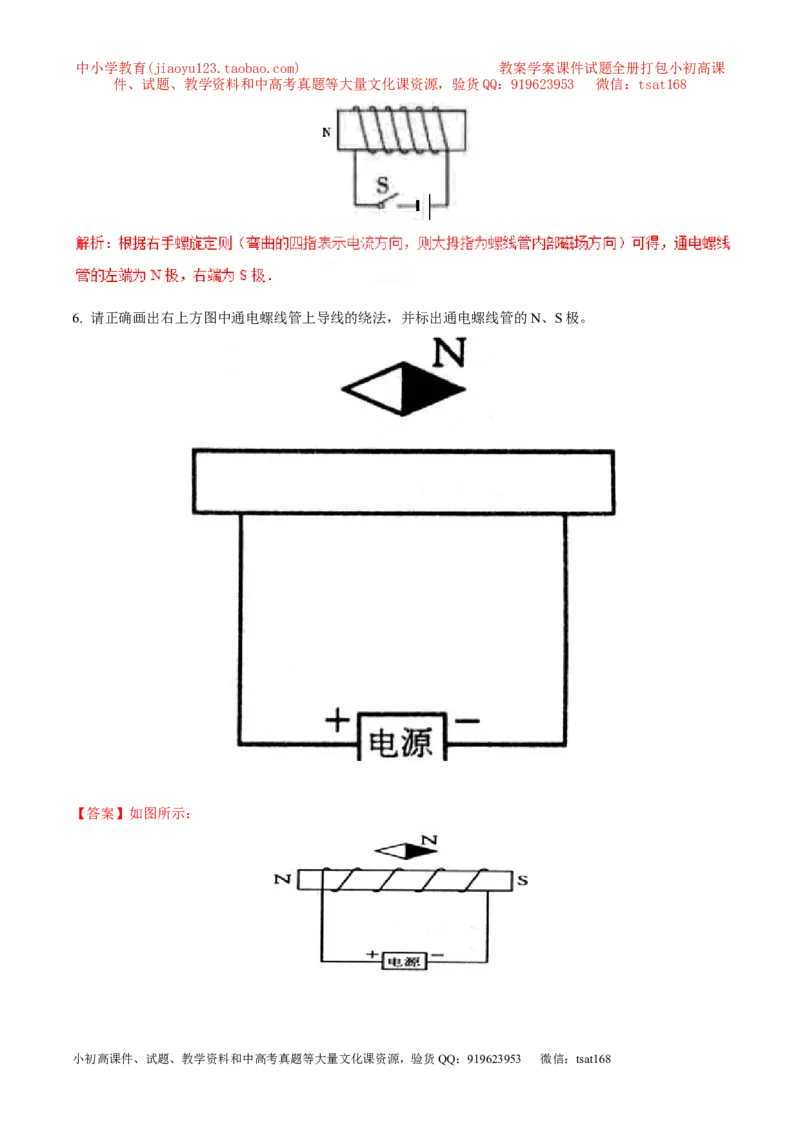

5.在图中标出通电螺线管的北极
答案：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
6. 请正确画出右上方图中通电螺线管上导线的绕法，并标出通电螺线管的N、S极。
【答案】如图所示：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
7.标出磁感线方向，小磁针的N、S极和电源的正、负极。
[来源:]
答案：
解析：通电螺线管左侧为N极，则由右手螺旋定则可知，电流由电源的右侧流入螺线管；故电源右侧为正极，
左侧为负极；磁场由N极指向S极，故磁场方向向右；
由于同名磁极相互吸引可知，小磁针左侧为N极；右侧为S极；
