备战 2016 年中考物理二轮讲练测
第一部分 夯实双基

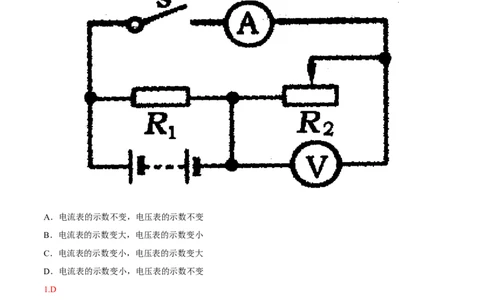

1. 【2014-2015学年•云南大学附属中学星耀校区九年级上学期期中考试】如图3所示的电路中，电源电压不
变，闭合开关S后，当滑动变阻器的滑片自左向右移动时，下列判断中正确的是（ ）
A．电流表的示数不变，电压表的示数不变
B．电流表的示数变大，电压表的示数变小
C．电流表的示数变小，电压表的示数变大
D．电流表的示数变小，电压表的示数不变
1.D
2. 【广东省深圳市北环中学2014-2015学年
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
九年级上学期期中联考物理试题】如图所示的电路电源电压不变，当滑动变阻器滑片向右移动时，电压表和
电流表示数变化分别为（ ）
A.变大 不变 B.变大 变大 C.不变 变大 D.不变 变小
2.D
解析：由电路图知道电压表测量 电源电压，滑
动变阻器滑片无论如何移动，电压表示数都不变，所以A、B不正确；滑动变阻器与电阻并联，电流表测量总
电流，当滑动变阻器滑片向右移动时，并联的总电阻会增大，根据欧姆定律
电压不变，电阻增大，所以
电流会减小，故D正确。
3.【 湖北省孝感市2015年中考物理试题】如右图，电源电压为12V，电流表量程0～0.6A，电压表量程0～15V,小
灯泡上标有“6V 3 W”字样，要求开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超
过额定电压（设灯丝电阻不变）。则下列说法正确的是
[来源:Z_xx_k.Com]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．灯丝电阻为12Ω
B．该电路的最大功率为7.2W
C．当电流表示数为0.3A时，电压表示数为8.4V
D．滑动变阻器允许调节的最小阻值是12Ω
【答案】ACD
【解析】
【考点定位】电学计算
4.【 海南省2015年初中毕业生学业水平考试】如图是安装在潜水器上深度表的电路简图，显示器由电流表改
装而成，压力传感器的电阻随 压力的增大而减小，电源
电压不变，R 是定值电阻，在潜水器下潜过程中，
0
电路中有关物理量的变化情况是 ( )
A．通过显示器的电流减小
B．R 两端的电压增大
0 [来源:Z。xx。k.Com][来源:.Com]
C．传感器两端的电压增大
D．电路的总功率减小
【答案】B
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】 物理与科技
5.【 2015·河南省郑州市第四中学九年级上学期第二次学科竞赛】在如图8所示的电路中，电源电压保持不变，
当开关S由断开到闭合 时，下列说法中正确
的是（ ）
A.电流表的示数减小，电压表的示数不变
B.电流表的示数增大，电压表的示数增大
C. 电流表的示数减小，电压表的示数减小
D.电流表的示数不变，电压表的示数不变
5.D
解析：由图可知，两个电阻并联，电流表测通过R 的电流，电压表测电源电压。电源电压保持不变的情况下，
2
当开关S由断开到闭合时，电源电压不变，电压表的示数不变；由I=U/R可知，通过R 的电流也不变，电流表
2
的示数不变。故选D
第二部分 能力提升
1. 【湖北省十堰市2015年初中毕业生学业考试】如图a是一个用电压
表的示数反映温度变化的电路原理图，其中
电源电压U=4.5V且保持不变，电压表量程为0～３Ｖ，Ｒ是300Ω的定值电阻，R 是热敏电阻，其电阻随环
０ 1
境温度变化的关系如图b所示。若闭合开关S：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A. 环境温度为40℃时，热敏电阻阻值是150
Ω
B. 电压表V 示数越小，环境温度越高
C. 电 压表的最小示数是1.5V
D. 此电路允许的最高环境温度为60℃
【答案】D
【解析】
[来源:Z.xx.k.Com]
【考点定位】欧姆定律
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
2.【 江西省南昌市2015年初中毕业暨中等学校招生考试】如图所示，电源电压恒定不变，闭合开关S，滑片P
向右移动，下列说法正确的是
A． 示数变小， 示数变小 B． 示数不变， 示数变小
C． 示数不变， 示 数不变
D． 示数变小， 示数不变
【答案】B
【解析】
试题分析：由图示可知， 两电阻是并联关系，
电流表A 测总电流，电流表A 测通过电阻R 的电流，电压表测电阻R 右侧的电压；闭合开关S，滑片P向右
1 2 1 2
移动时，对于电路中的电阻无影响，所以各处的电流大小不变，两个电流表的示数是不变的，故A、D错；电压
表所测部分的电阻在变小，所以电压表的示数是变小的，故B正确，C错误；应选B。
【考点定位】仪表示数的判断
3. 【四川省巴中市2015年中考物理试卷】如图所示，电源电压不变，R 为定
0
值电
阻，R为滑动变阻器。当开关闭合后，滑片P向左移时，
下列说法正确的是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．与的比值不变
B．的示数变大
C．的示数变大
D． 的示数变小，的示数变大
【答案】A
【解析】
【考点定位】变化电路中应用欧姆定律
4.【 四川省达州市2015年中考理综（物理试题）】如图所示，电源电压保持不变，R 为定值电阻，闭合开关S，
1
将滑动变阻器R 的滑片P从最右端向中点移动，下列说法正确的是
2
A.电压表V 与电压表V 示数始终相等
1 2
B.电流表A示数变大，电压表V 示数变小
2
C.电压表V 示数与电流表A示数之比变小
1
D.电压表V 示数与电流表A示数之比不变
1
【答案】D
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】仪表示数的判断
5.【 贵州省黔东南州2015年初中毕业升学统一考试试题】如图所示，电源电压恒定，当合上开关S后，向右移
动滑动变阻器R的滑片P向右的过程中，下列说法正确的是
A．电压表和电流表的示数都变小
B．电压表和电流表的示数都 变大
C．电压表的示数变大，电流表的示数变小
[来源:]
D．电压表的示数变小，电流表的示数变大
【答案】C
【解析】
试题分析：滑片向右移动，滑动变阻器接入电路的阻值增大，电路中的电流减小，电流表的示数减小，小灯泡
分得的电压减小，滑动变阻器分得的电压增大，电压表的示数增大。正确的选项是C。
【考点定位】欧姆定律
