（测试时间 ：40分钟，满分:80分）

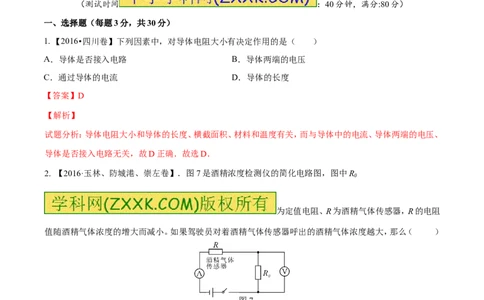

一、选择题（每题3分，共30分）
1. 【2016•四川卷】下列因素中，对导体电阻大小有决定作用的是（ ）
A．导体是否接入电路 B．导体两端的电压
C．通过导体的电流 D．导体的长度
【答案】D
【解析】
试题分析：导体电阻大小和导体的长度、横截面积、材料和温度有关，而与导体中的电流、导体两端的电压、
导体是否接入电路无关，故D正确．故选D．
2. 【2016·玉林、防城港、崇左卷】．图7是酒精浓度检测仪的简化电路图，图中R
0
为定值电阻、R为酒精气体传感器，R的电阻
值随酒精气体浓度的增大而减小。如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么（ ）
图7
A．A表示数越大，V表示数越小 B．A表示数越小，V表示数越大
C．A表和V表示数均越小 D．A表和V表示数均越大
【答案】D
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[来源:学§科§网Z§X§X§K]

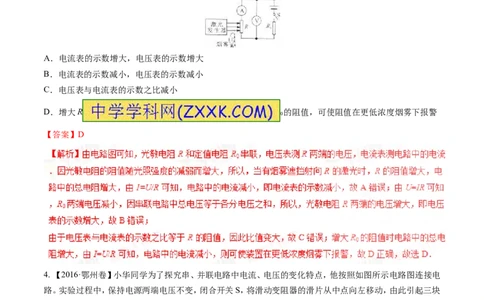

3. 【2016·泉州卷】小兰设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R 为定值电阻，
0
R为光敏电阻，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一值时，装置报警．开关S闭合
后，当有烟雾遮挡射向R的激光时（ ）
A．电流表的示数增大，电压表的示数增大
B．电流表的示数减小，电压表的示数减小
C．电压表与电流表的示数之比减小
D．增大R 的阻值，可使阻值在更低浓度烟雾下报警
0
【答案】D

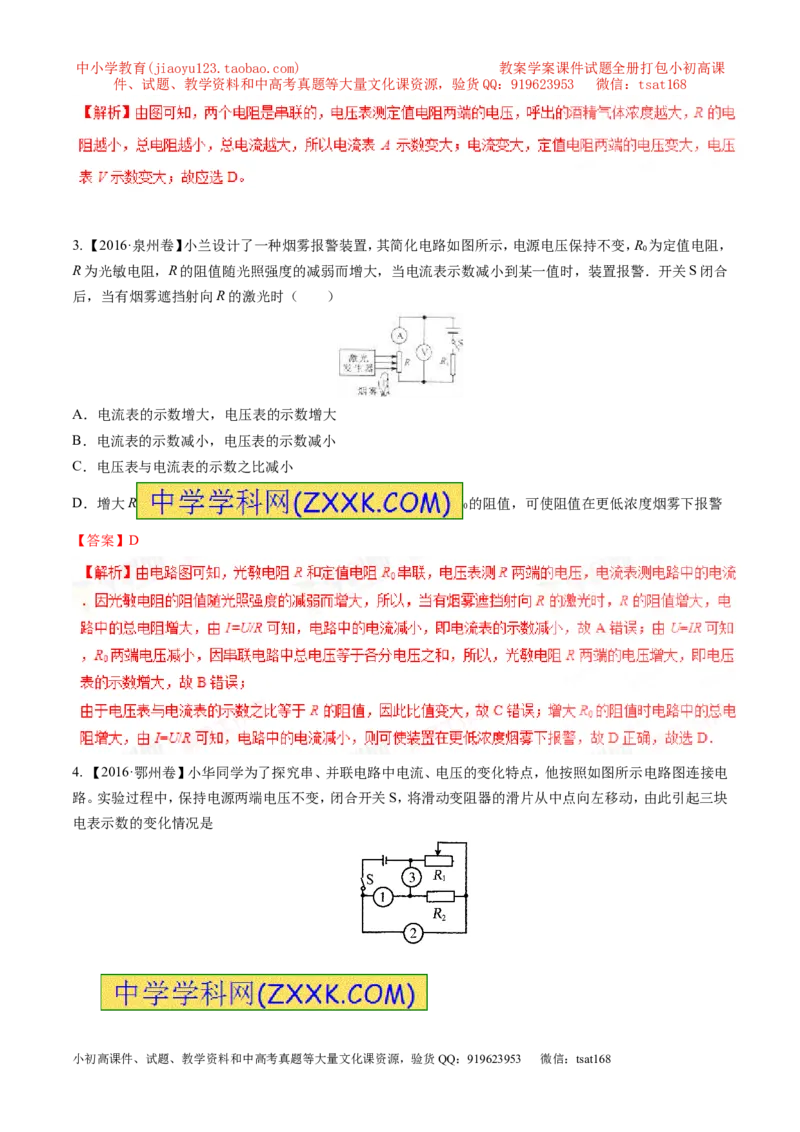

4. 【2016·鄂州卷】小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电
路。实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑片从中点向左移动，由此引起三块
电表示数的变化情况是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
第23题图
A．若①为电压表，②、③为电流表，则表①示数不变，表②、表③示数均变大
B．若①为电压表，②、③为电流表，则表②示数变小，表①、表③示数均不变
C．若①为电流表，②、③为电压表，则表③示数变小，表①、表②示数均不变
D．若①为电流表，②、③为电压表，则表③示数不变，表①、表②示数均变大
【答案】D
【解析】若①为电压表，②、③为电流表，则电阻R、R 并联，电压表测并联各支路两端的电压，亦即电源电压。
1 2
电流表③测通过R 支路的电流，电流表②测干路的电流。当滑动变阻器的滑片P从中点向左滑动，电阻R 变
1 1
小。根据欧姆定律，得出表①示数不变，表②示数变大，表③示数不变。故A、B均不符合题意。
若①为电流表，②、③为电压表，则电阻R、R 串联，表①测串联电路的电流，表②测电阻R 两端的电压，表③
1 2 2
测电路两端电压（即电源电压）。当滑动变阻器的滑片P从中点向左滑动，电阻R 变小，电路的总电阻变小，
1
根据I=U/R，表①示数变大，表②由U=IR 可得示数变
1 1
大。表③测电源电压示数不变。故C错误，D正确。答案为D。

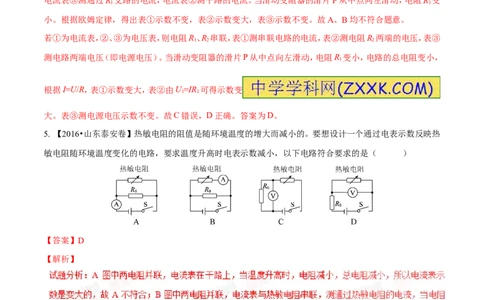

5. 【2016•山东泰安卷】热敏电阻的阻值是随环境温度的增大而减小的。要想设计一个通过电表示数反映热
敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是（ ）
【答案】D
【解析】
6. 【2016·巴中卷】如图所示的电路中，在滑动变阻器R 的滑片从A向B滑动的过程中，电压表与电流表示数
1
的变化关系如图乙所示，下列说法正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．R 的阻值为10Ω
2
B．电源电压为16V
C．当电流表示数为0.2A时，R 接入电路的阻值为20Ω
1
D．该电路的最大功率为4.05W
【答案】D
【解析】

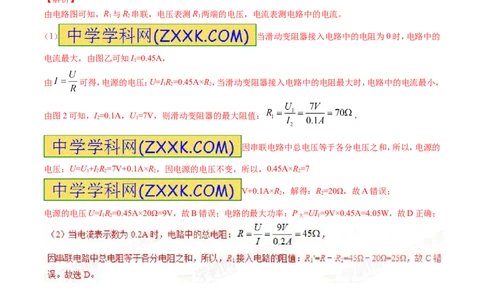

由电路图可知，R 与R 串联，电压表测R 两端的电压，电流表测电路中的电流。
1 2 1
（1） 当滑动变阻器接入电路中的电阻为0时，电路中的
电流最大，由图乙可知I=0.45A，
1
由 可得，电源的电压：U=IR=0.45A×R，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
1 2 2
由图2可知，I=0.1A，U=7V，则滑动变阻器的最大阻值： ，
2 1
因串联电路中总电压等于各分电压之和，所以，电源的
电压：U=U+IR=7V+0.1A×R，因电源的电压不变，所以，0.45A×R=7
1 2 2 2 2
V+0.1A×R，解得：R=20Ω，故A错误；
2 2
电源的电压U=IR=0.45A×20Ω=9V，故B错误；电路的最大功率：P =UI =9V×0.45A=4.05W，故D正确；
1 2 大 1
7.【 2016•滨州卷】在右图所示的电路中，电 源电压保持
不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
[来源:]
C．电流表的示数变小，电压表的示数不变
D．电流表的示数变小，电压表的示数变小
【答案】C
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
试题分析：当开关S闭合时R、R 并联，电流表测干路中的电流，电压表测量滑动变阻器两端的电压，并联电
1 2
路各支路两端的电压相等，等于电源电压，电 源电压保
持不变，所以电压表的示数不变；
当滑动变阻器滑片P向右移动时，滑动变阻器接入电路的电阻变大，通过R 所在支路的电流变小，通过R 所
2 1
在支路的电流不变，由并联电路电流特点I=I +I ，可知电流表的示数变小，故选C。
1 2
8.【 2016•四川凉山卷】如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，
下列说法中正确的是（ ）
A．电压表的示数不变，电流表A 的示数变小 B．电压表的示数变大，电流表A 的示数变大
1 1
C．电流表A 的示数和电流表A 的示数同时变小 D．电流表A 的示数和电流表A 的示数同时变大
1 2 1 2
【答案】AC
【解析】
②滑动变阻器的滑片P向左移动，滑动变阻器接入电路的阻值R变大，由I=U/I可知，通过滑动变阻器的电
流变小，电流表A 示数变小；故D错误；
1
③电源电压不变，R 的电阻不变，则通过R 的电流不变，由并联电路特点知，干路电流变小，电流A 表示数
1 1 2
变小，综合上述分析可知，AC正确，故选AC。
9. 【2016•山东泰安卷】如图所示，电源电压为4.5V，电压表量程为“0～3V”， 电流表量程为“0～0.6A”，滑
动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V1.25W”（灯丝电阻不变）。在保证小灯泡L电流不超出额
定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）
①小灯泡的额定电流是0.6A
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
②滑动变阻器连入电路的阻值变化范围是4Ω～10 Ω
③电压表示数变化范围是0～3V
④电流表示数变化范围是0.3～0.5A
A．只有②、④正确 B．只有②、③正确
C．只有①、④正确 D．只有①、③正确
【答案】A
【解析】
试题分析：由小灯泡的规格可知，小灯泡的额定电流为0.5A，故①错；滑动变阻器连入电阻最大时，也就是电
压的示数为最大值3V时，此时灯泡两端的电压为1.5V，灯泡的电阻为5Ω，所以可得此时电路中的电流为最
小值0.3A，滑动变阻器此时的电阻为10Ω；当灯泡两端电压为2.5V时，电路中的电流最大为0.5A，此时滑动
变阻器两端的电压为2V，滑动变阻器此时的电阻为4Ω为最小值，故②④正确；电压表示数的变化范围是
2V~3V，故③错；应选A。
10. 【2016·上海卷】在图1所示的电路 中，电源电压保
持不变，电键S、S 均闭合。当电键S 由闭合到断开时 ，
1 2 2
电路中（ ）
A． 电压表V的示数变小
B． 电流表A 的示数变大
1
C． 电压表V示数与电流表A示数的比值变大
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
D． 电压表V示数 与电流表A示数的乘积变大
【答 案】C
【解析】
二、填空题（每空2分，共24分）
11. 【2016•四川内江卷】在相距20km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω。现
输 电线在某
处发生短路，为确定短路位置，检修员利用电
压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为1.5V时，电流表示数为30mA。则短路处
距甲地一条输电线的电阻为 Ω，短路位置距甲地的距离为 km。
[来源:]
【答案】25 2.5
【解析】
12. 【2016•江苏省淮安卷】如图所示电路中，电源电压为3V，闭合开关S后，电流表示数为0.4A，电压表示数
为1V，则R 的阻值是 Ω，将滑动变阻器R 的滑片向右移动，电流表示数变 ，电压表示数变
1 1
．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】2.5；大；小
【解析】
试题分析：由图示可知，两电阻串联，电压表测R 两端的电压，电流表测电路中的电流；根据公式I=U/R可得，
1
R 的阻值：R =U/I=1V/0.4A=2.5Ω，将滑动变阻器R 的滑片向右移动，接入电路中电阻变小，电路中的总电阻
1 1 1 1
变小，由I=U/R可知，电路中的电流变大，即电流表的示数变大；由U=IR可知，R 两端的电压变大，因串联电
2
路中总电压等于各分电压之和，所以，R 两端的电压变小，即电压表的示数变小。
1
13. 【2016•四川广安卷】如图所示，把一个未知电阻R 与一个阻值为10Ω的电阻R串联接到某恒稳电源上后，
x
闭合开关S，电流表的示数为0.3A；断开开关S，将10Ω
电阻换成20Ω后再闭合开关，这时电流表的示数变为0.2A，则未知电阻R 的值是 Ω，电源电压为
x
V．
【答案】10；6
【解析】
14. 【2016·齐齐哈尔卷】如图甲所示电路，开关闭合后两电流表的指针指在同一位置，两表的示数如图乙所示，
则L 灯的电流为 A，两灯电阻之比为 R：R ．
1 1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[来源:.Com]
【答案】2；1：4
【解析】
由电路图可知，两灯泡并联，电流表A 测干路电流，电流表A 测L 支路的电流，因并联电路中干路电流等于
2 1 2
各支路电流之和，且两个电流表的指针在如图乙所示的同一位置，所以，电流表A 的量程为0～3A，分度值
2
为0.1A，干路电流I=2.5A，电流表A 的量程为0～0.06A，分度值为0.02A，通过L 的电流I=0.5A，则通过L
1 2 2 1
的电流I=I﹣I =2.5A﹣0.5A=2A，因并联电路中各支路两端的电压相等，所以，由R=U/I可得，两灯泡的电阻
1 2
之比：R/R =（U/I）/（U/I）=I/I =0.5A/2A=1/4。
1 2 1 2 2 1
15. 【2016·巴中卷】 如图是甲、乙两导体的电流与电压关系图象，由图可得乙的电阻是 Ω，若把
甲、乙两电阻串联在电路中，加在甲、乙两电阻上的电压之比U ：U = ．．
甲 乙
【答案】20；1：2
【解析】
由图象可知，当通过甲、乙电阻的电流为1A时，甲两端电压为10V，乙两端电压为20V，
由 可得： ， ；
若把甲、乙两电阻串联在电路中，根据串联电路中电流处处相等可和欧姆定律可得：
。
三、作图与实验（共16分）
16．【2016•四川遂宁卷】小华同学为了探究“电流与 电
阻的关系”，设计了如图甲的实验电路，她在
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
学校 实验室找来了如下一些实验器材：电压恒为3V的
电源，电流表、电压表各一只，一个开关，阻值分别为10Ω，20Ω，50Ω的定值电阻各一个，滑动变阻器上标有
“20Ω 1A”字样，导线若干．
（1）请你用笔画线代替导线，将图乙中的实物连接完整．
（2）在连接实验电路时，小华应将开关处于 状态．闭合开关前，应将滑动变阻器滑片滑到最 端（选
填“左”或“右”）．
（3）小华连接好电路，闭合开关后，移动滑变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发
生这种故障的原因可能是 ．
（4）故障排除后，小华先把10Ω的电阻接入电路，移动滑变阻器滑片，使电压表示数为2V，读出电流表示数
后，断开开关，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙
所示，其示数是 V，要完成这次实验，接下来她应将变阻器滑片向 端（选填“左”或“右”）移动，使
电压表的示数为 V．
（5）当小华改用50Ω的电阻继续实验时，发现无
论怎样移动滑动变阻器滑片，都无法使电压表示数达
到实验要求的值，你认为“电压表的示数无法达到实验要求的值”的原因可能是（ ）
A．滑动变阻器的阻值太大 B．电压表量程选小了
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C．滑动变阻器的阻值太小 D．滑动变阻器烧坏了
（6）小华解决了上述问题后，完成了实验．利用收集到的多组数据．作出了如图丁所示的电流I随电阻R变化
的关系图象．分析图象得出了电流与电阻的关系是 ．
【答案】（1）
（2）断开 右 （3）R处发生短路 （4）2.4 右 2 （5）D （6）电压一定时，导体中的电流与电阻成反比
【解析】
（4）由图可知，电压表所选量程为0～3V，根据指针位置可知，
其示数是2.4V，拆下阻值为10Ω的电阻改换成阻值为
2OΩ的电阻．闭合开关，电压表的示数会变大，应增大滑动变阻器的阻值，则应将变阻器滑片向右移动，使电
压表的示数不变为2V；
（5）若滑动变阻器烧坏了，当把滑动变阻器阻值全部接入电路时，滑动变阻器分得的电压为O，则不能使电阻
两端达到要求的值，故选D；
（6）分析图丙图象，曲线上每点对应的电流和电阻的乘积都等于2.5V，说明电压一直保持在2.5V，此时导体
中的电流与电阻成反比。
四、计算题（共10分）
17.【 2016•重庆A卷】（4分）如图18所示电路中，电源电压恒为30 V，电阻R 为15 Ω。同时闭合开关S、S
1 1 2
时，电流表的示数为2.5 A。求：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（1）通过电阻R 的电流；
1
（2）电阻R 的阻值。
2 [来源:Z*xx*k.Com]
【答案】（1）2A （2）60Ω
【解析】
18.【2016·厦门卷】（6分）如图24所示，R=25Ω，小灯泡L的规格为“2.5V 0.3A”,电源电压保持不变。
1
（1）S、S 都断开时，小灯泡L正常发光，求电源电压。
1 2
（2）S、S 都闭合时，电流表示数变为0. 6A，求R 的阻
1 2 2
值。
【答案】（1）10V；（2）50Ω．
