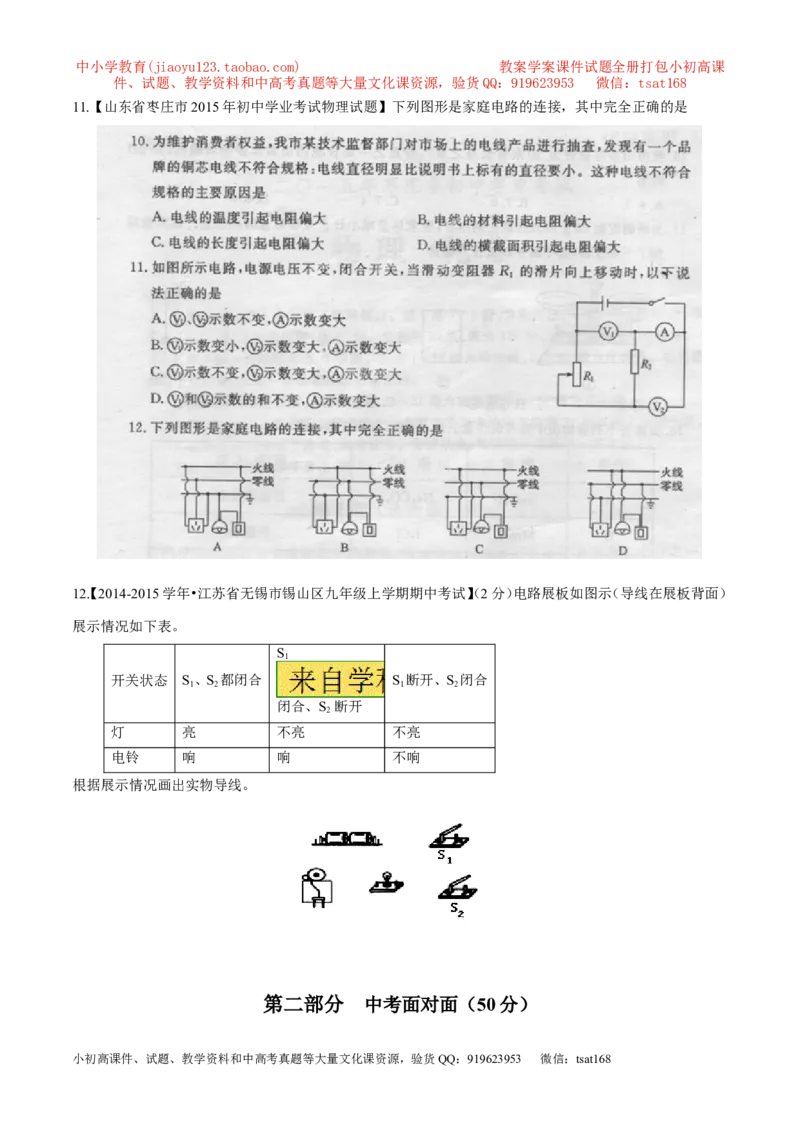

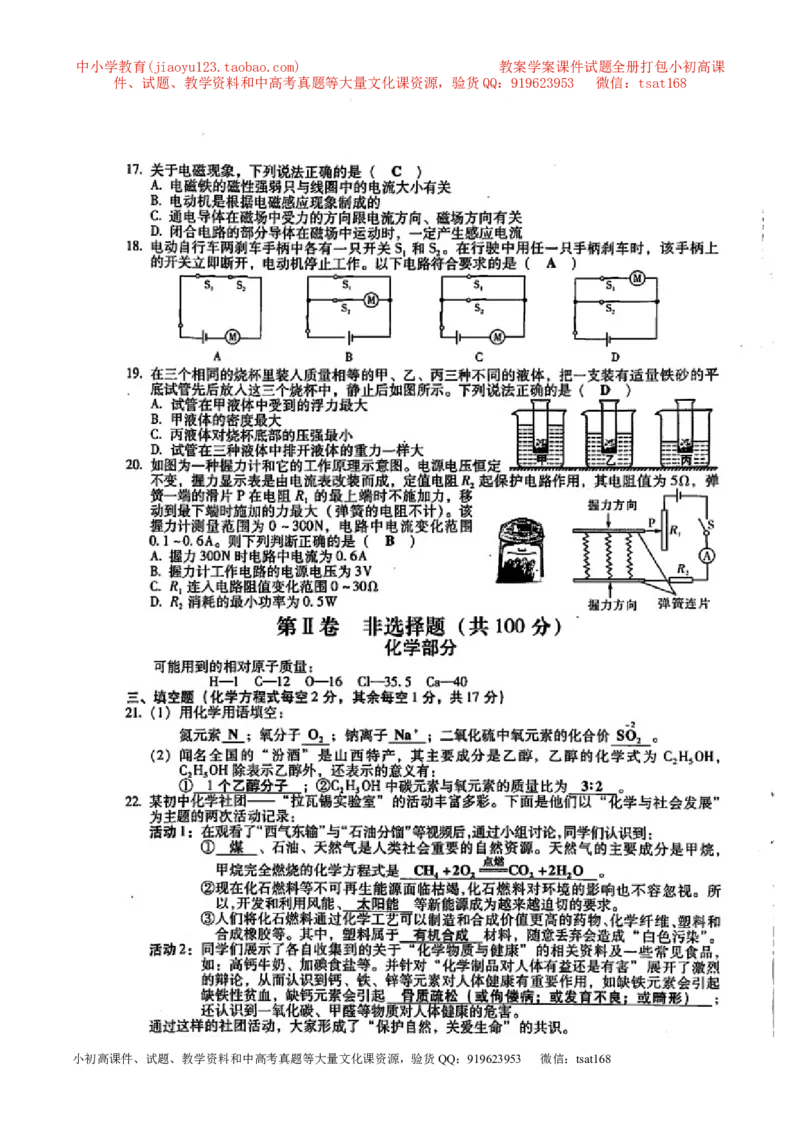

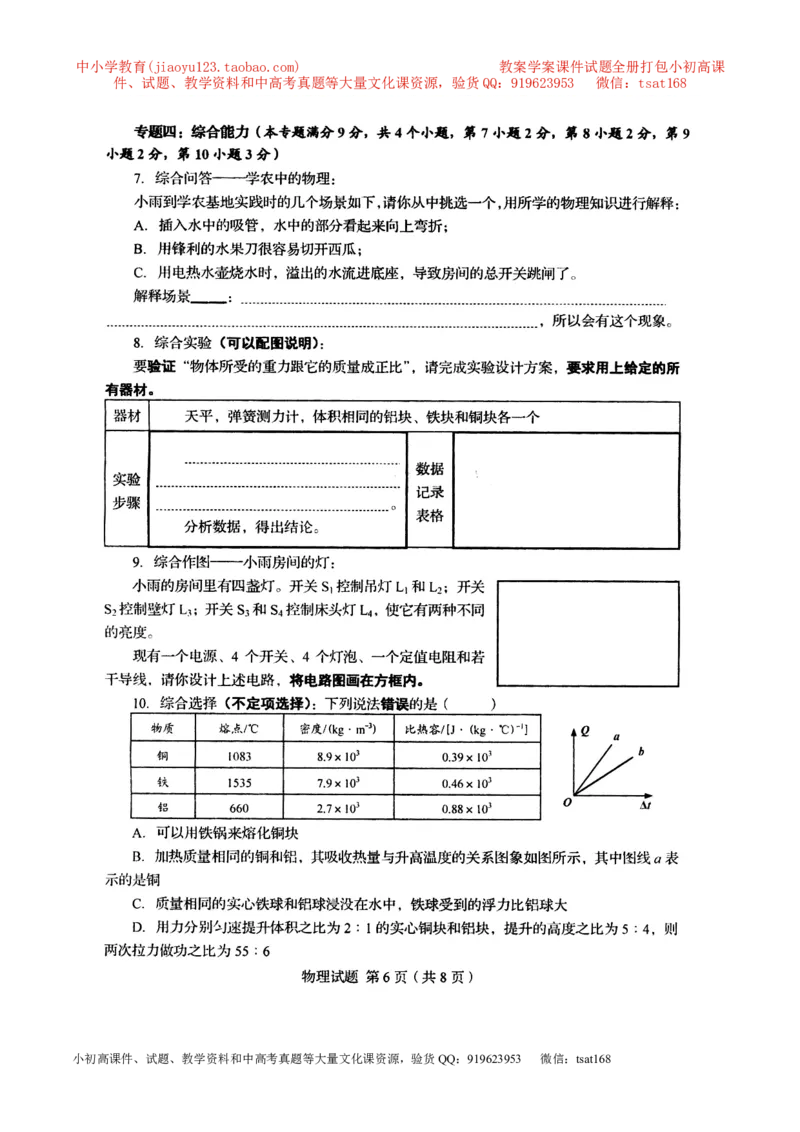

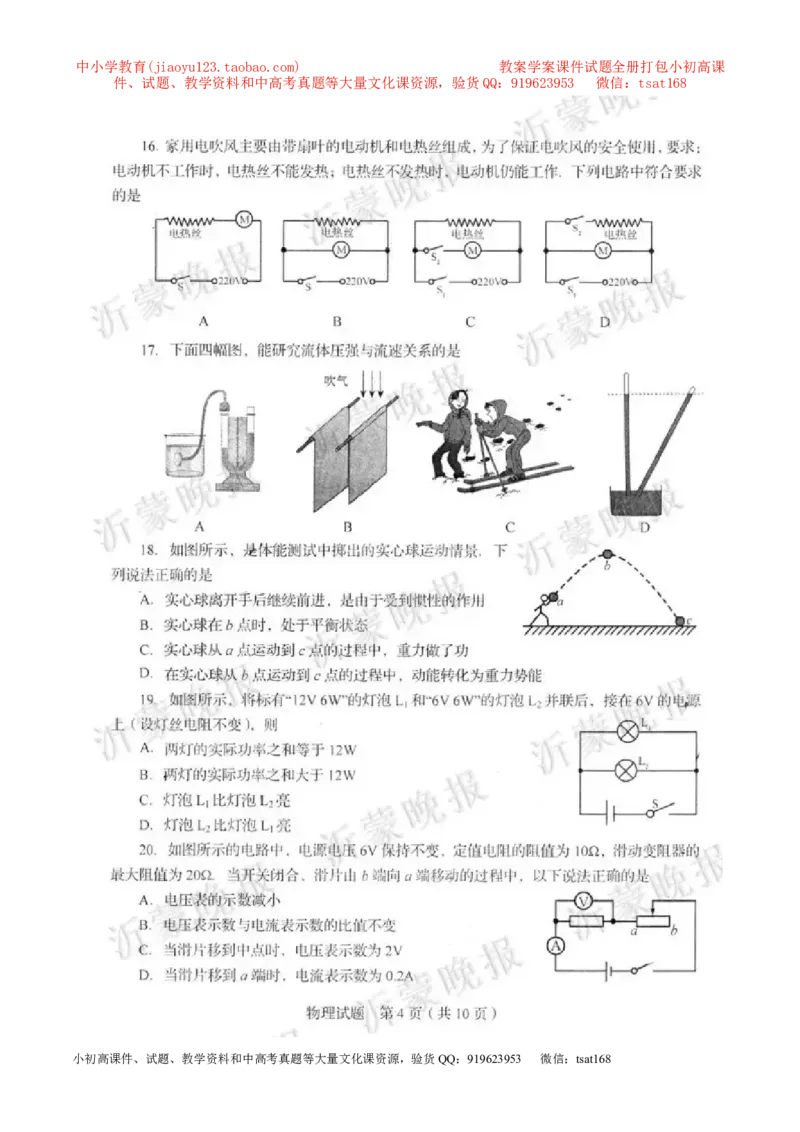

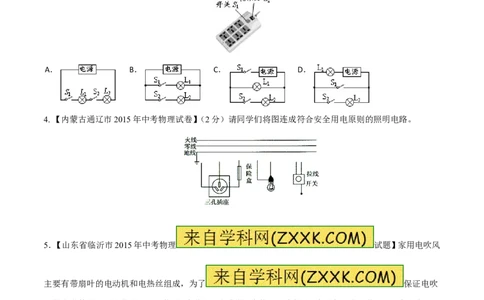

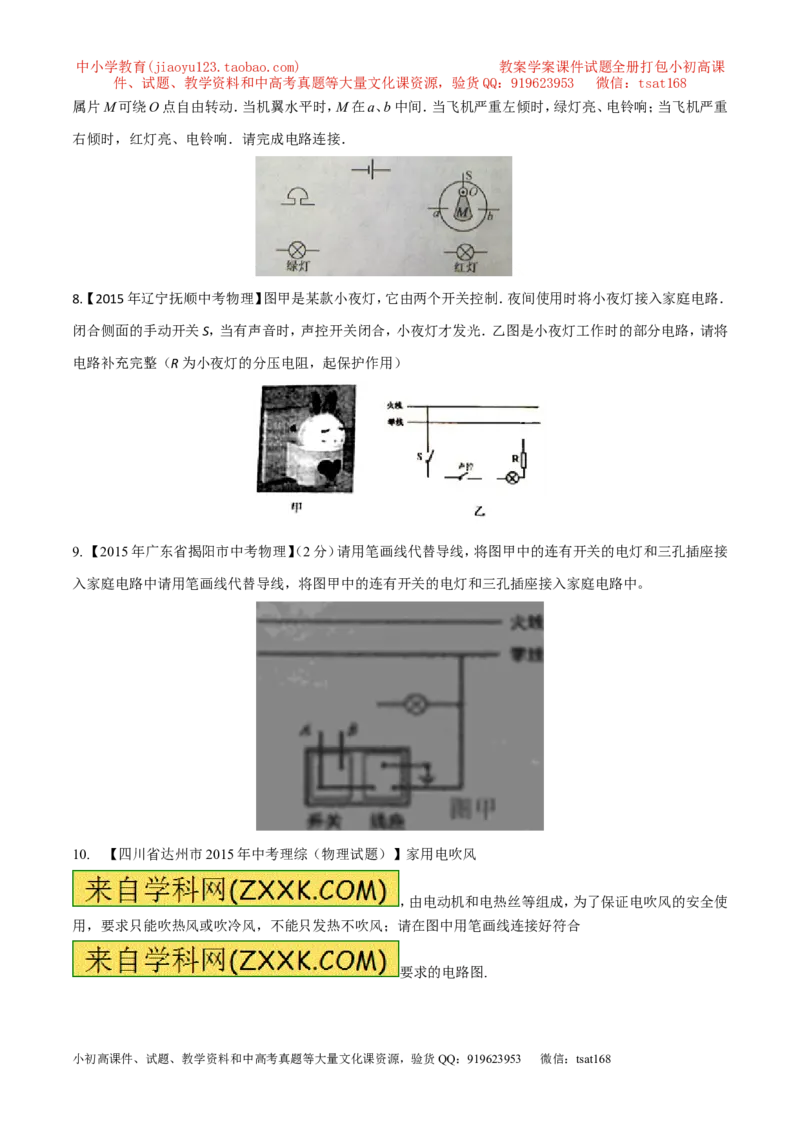

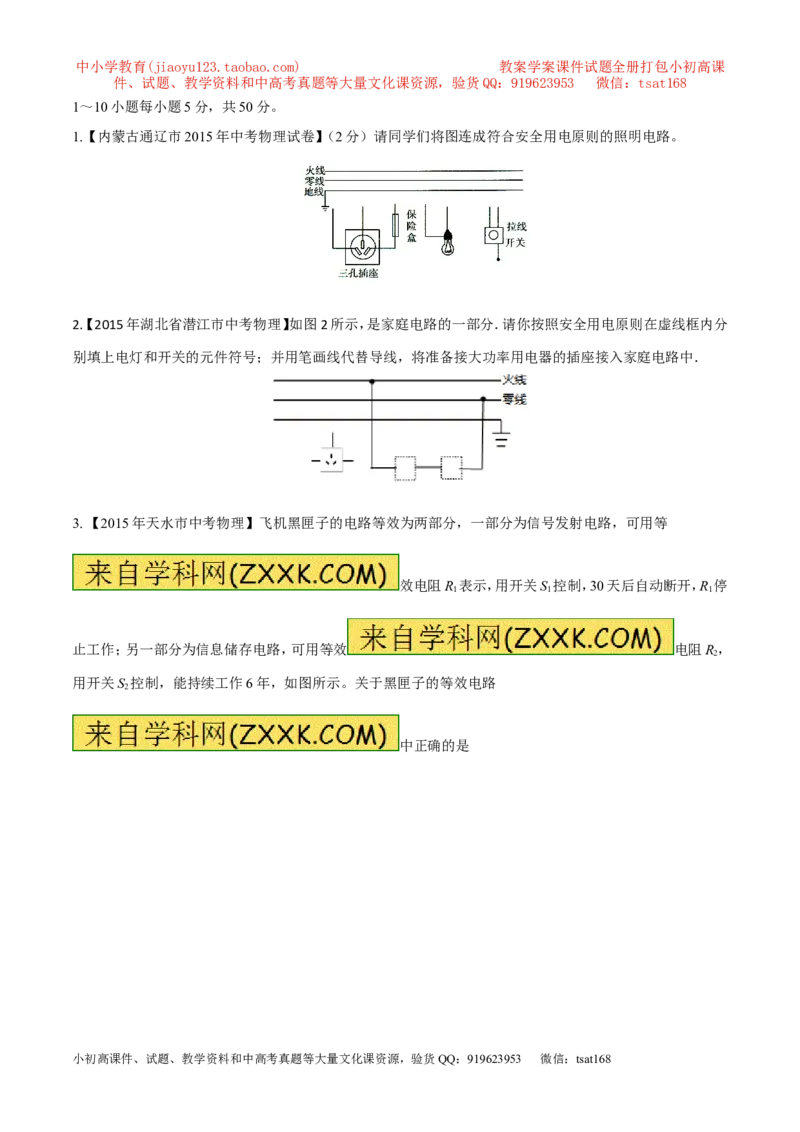

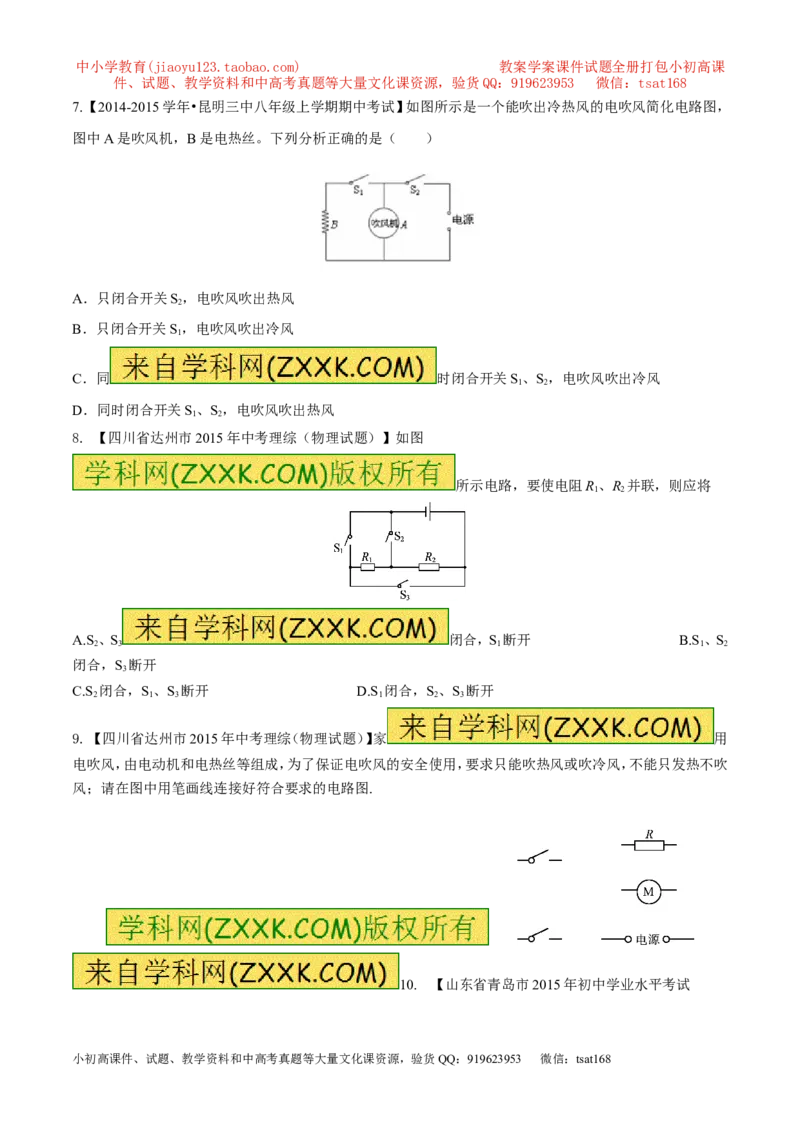

中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 备战 2016 年中考物理二轮讲练测 专题 13 电路图（测案） 【测试时间：45分钟 分值100分】 姓名： 班级： 成绩： 第一部分 基础检测（50分） 1～10小题每小题4分，11、12每题5分，共50分。 1.【 山东省新泰市放城镇初级中学（五四制）2015届九年级】如图所示，1、2、3、4表示电路的四个连接点，现 在只要灯L 发光，正确的连接方法是（ ） 2 A．只要将3、4连接起来 B．只将2 、3连 接起来 C．将1、2和3、4 分别连接起来 D．将 1、4和2、3分别连接起来 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 2.【 甘肃省武威、 平凉、张掖、定西市2015年初中毕业和高中阶段招生考试】如图所示的电路中，有几根导线 尚未连接，请用笔画线代替导线补上。补上后要求：⑴两灯泡并联；⑵电流表测灯L 的电流；⑶闭合开关后， 1 向A端移动滑动变阻器的滑片P，两灯均变暗。 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 3.【 四川省广元市2015年中考物理试卷 】（3分）小明家台灯的插头插在如图所示的插座上，插座上有一个 开关和一个指示灯．若插座开关和指示灯分别用S 、L 表示，台灯的开关和灯泡分别用S 、L 表示．小明断开 1 1 2 2 或闭合S 、S 时，记录现象如表．由小明的记录可判断出关于L 、L 的连接方式可能是电路图中的（ ） 1 2 1 2 开关状态 插座指示灯（L ） 台灯（L ） 1 2 闭合S ，断开S 亮 不亮 1 2 闭合S ，断开S 不亮 不亮 2 1 S 和S 都闭合 亮 亮 1 2 [来源:] A． B． C． D． [来源:学+科+网] 4. 【内蒙古通辽市2015年中考物理试卷】（2分）请同学们将图连成符合安全用电原则的照明电路。 5．【山东省临沂市2015年中考物理 试题】家用电吹风 主要有带扇叶的电动机和电热丝组成，为了 保证电吹 风的安全使用，要求:电吹风不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。下列电路中符合 要求的是 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 6. 【山西省2015年中考物理试题】电动自行车两刹车手柄中，各有一只开关S 和S 。在行驶中 1 2 用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。下列电路符合要求的是（ ） 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 7. 【2014-2015学年•昆明三中八年级上学期期中考试】如图所示是一个能吹出冷热风的电吹风简化电路图， 图中A是吹风机，B是电热丝。下列分析正确的是（ ） [来源:] A．只闭合开关S，电吹风吹出热风 2 B．只闭合开关S，电吹风吹出冷风 1 C．同 时闭合开关S、S，电吹风吹出冷风 1 2 D．同时闭合开关S、S，电吹风吹出热风 1 2 8. 【四川省达州市2015年中考理综（物理试题）】如图 所示电路，要使电阻R、R 并联，则应将 1 2 A.S、S 闭合，S 断开 B.S 、S 2 3 1 1 2 闭合，S 断开 3 C.S 闭合，S、S 断开 D.S 闭合，S、S 断开 2 1 3 1 2 3 9. 【四川省达州市2015年中考理综（物理试题）】家 用 电吹风，由电动机和电热丝等组成，为了保证电吹风的安全使用，要求只能吹热风或吹冷风，不能只发热不吹 风；请在图中用笔画线连接好符合要求的电路图. 10. 【山东省青岛市2015年初中学业水平考试 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 】综合作图—小雨房间的灯： 小雨的房间里有四盏灯。开关S控制吊灯L 和L；开关S 控制壁灯L;开关S 和S 控制床头灯L，使它有两 l 1 2 1 3 3 4 4 种不同的亮度。现有—个电源、4个开关、4个灯泡、一个定值电阻和若干导线，请你设计上述电路，将电路图 画在方框内． 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 [来源:学_科_网] 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 11.【山东省枣庄市2015年初中学业考试物理试题】下列图形是家庭电路的连接，其中完全正确的是 12【. 2014-2015学年•江苏省无锡市锡山区九年级上学期期中考试】（2分）电路展板如图示（导线在展板背面） 展示情况如下表。 S 1 开关状态 S、S 都闭合 S 断开、S 闭合 1 2 1 2 闭合、S 断开 2 灯 亮 不亮 不亮 电铃 响 响 不响 根据展示情况画出实物导线。 [来源:学#科#网] 第二部分 中考面对面（50分） 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 1～10小题每小题5分，共50分。 1.【内蒙古通辽市2015年中考物理试卷】（2分）请同学们将图连成符合安全用电原则的照明电路。 2.【 2015年湖北省潜江市中考物理】如图2所示，是家庭电路的一部分．请你按照安全用电原则在虚线框内分 别填上电灯和开关的元件符号；并用笔画线代替导线，将准备接大功率用电器的插座接入家庭电路中． 3. 【2015年天水市中考物理】飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等 效电阻R 表示，用开关S 控制，30天后自动断开，R 停 1 1 1 止工作；另一部分为信息储存电路，可用等效 电阻R， 2 用开关S 控制，能持续工作6年，如图所示。关于黑匣子的等效电路 2 中正确的是 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 4. 【辽宁省阜新市2015年初中毕业生学业考试】如图所示，L 与L 属于串联 1 2 的是（ ） 5．【浙江省2014年初中毕业生学业考试科学试题卷】下列电路图，开关S闭合后，两个电阻串联的是 A B C D 6. 【2015年江苏省常州市中考物理】为避免超高车辆闯入隧道造成事故，小明设计了警示电 路，使用时闭合开关S．导线EF横置于隧道口上沿前 方，一旦被驶来 的车辆撞断，红灯L亮且电动机转动放 下栏杆．灯和电动机中，即使其中之一断路，另一个也能正常工作．下列电路中符合要求的是 （ ） 7. 【 2015 年 江 苏 省 常 州 市 中 考 物 理 】“ 阳 光 动 力 2 号 ” 飞 机 上 装 有平衡警示电路，其中S为正对驾驶员的重力开关，金 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 属片M可绕O点自由转动．当机翼水平时，M在a、b中间．当飞机严重左倾时，绿灯亮、电铃响；当飞机严重 右倾时，红灯亮、电铃响．请完成电路连接． [ 来源:] 8.【 2015年辽宁抚顺中考物理】图甲是某款小夜灯，它由两个开关控制．夜间使用时将小夜灯接入家庭电路． 闭合侧面的手动开关S，当有声音时，声控开关闭合，小夜灯才发光．乙图是小夜灯工作时的部分电路，请将 电路补充完整（R为小夜灯的分压电阻，起保护作用） 9. 【2015年广东省揭阳市中考物理】（2分）请用笔画线代替导线，将图甲中的连有开关的电灯和三孔插座接 入家庭电路中请用笔画线代替导线，将图甲中的连有开关的电灯和三孔插座接入家庭电路中。 10. 【四川省达州市2015年中考理综（物理试题）】家用电吹风 ，由电动机和电热丝等组成，为了保证电吹风的安全使 用，要求只能吹热风或吹冷风，不能只发热不吹风；请在图中用笔画线连接好符合 要求的电路图. 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
