备战 2016 年中考物理二轮讲练测
专题 13 电路图（讲案）
[来源:学,
科,网]
第一讲 考点梳理
正确认识电路图，是初中学习电学的基础，中考中电学部分所占比重较大，解决电学问题要事先进行电路
情况分析，电学压轴题的难点、关键点往 往就
是电路识别问题，是普遍学生觉得难以弄懂，所以掌握识别电路图和连接电路图的方法是学生必须掌握的内
容。
一、电路图的识别：
首先简化电路，把电 流表看成一根导线，电压
表看成开路。
然后在拆掉两表的情况下判断电路中的 电阻
的连接方式是串联还是并联。
最后再将看两表的连接，电流表测哪里的电流，电压表测哪个电路两端的电压
二、电路图的画法
有关电路图的画法问题主要涉及以下内容：
1、根据连接的实物图，画出其电路图。
2、根据电路图连接实物图
3、在电路图中填上适当的元件符号。
4、根据实验原理对实物图中的错误进行改正。
5、连接家庭电路
第 二讲 重点解析
一、根据实物图画出电路图的方法：
根据电流通 过的路径，从电源的正极出
发，把每一条路径的元件都写在纸上，两条路径中都有的元件就在干路上，然后分别将其他元件按电流路径
分布在电路图即可。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
典例1.在方框内画出与图连接情况对应的电路图.

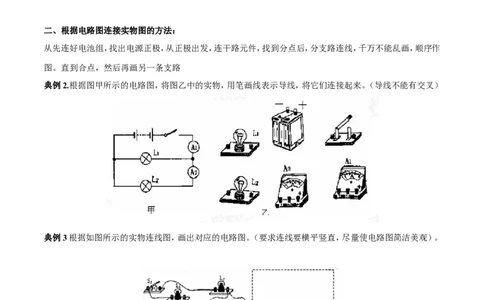

二、根据电路图连接实物图的方法：
从先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作
图。直到合点，然后再画另一条支路
典例2.根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。（导线不能有交叉）
典例3根据如图所示的实物连线图，画出对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观）。
典例 3在下列圆圈内填入适当的电表，使灯L
1
和L 都能正常发光.
2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
典例4将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。（2分）
第三讲 方法点睛
读电路的一般步骤：
1．首先要画出去除电表后的简化电路图。
2．说明简化图中电阻或小灯泡 的连接方
式。
[来源:]
3．说明电流表电压表测哪里的电流电压。
[来源:]
4．有变阻器的弄清滑片的移动与电阻变化的关系。
5．有多个开关的弄清开关的闭合和断开对电路的影响。
检查电路错误发生有下列几种情况：
1、是否产生电源短路，也就是电流不经过用电器直接回到电源负极 ；
2、是否产生局部短接，被局部短路的用电器不能工作 ；
3、是否电压表、电流表和正负接线柱错接了，或者量程选的不合适（过大或过小了 ）；
4、滑动变阻器错接了（全上或全下了）。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
第一练 练实题——随堂小练
1. 【山东省聊城市2015年中考物理试题】如图所示，电源电压为3V保持不变，两灯泡都标有“3V 0.9W”
字样，要使两灯泡都能正常发光，以下说法正确的是
A．只闭合S
1[来源:学_科_网]
B．同时闭合S 和S，断开S
1 3 2
C．同时闭合S 和S，断开S
1 2 3
D．只闭合S
2
2. 如图甲 所示，在虚线方框内，画出对应的电
路图．
3. 请在图乙中用笔画线代替导线将电灯、插座正确接入电路．
4. 小刚同学所连的电路如图所示，请在虚线框内画出对应的电路图。
[来源:学§科§网Z§X§X§K]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
第二练 练原创——预测提升
1. 在“探究串联电路中用电器两端的电压与电源两端电压的关系”时，小明同学想用图中器材组成电路，其
中一个电压表测量电源两端的电压，另一个
电压表测量某一个灯泡两端的电压。请你用笔帮他画出连接的电路。
1.
2. 【山东省济南市 2015 年中考物理试题】电冰箱是现代家庭中最常用的家用电器.它内部的
电路中主要包括压缩机（其主要部件是电动
机）和冷藏室内的照明灯。压缩 机和照明灯能
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
各自独立工作、互不影响;温控开关S 控制压
1
缩机.与冰箱门联动的开关S 控制照明灯。答题纸上已画出电源部分.请在答题纸上指定位置完成电冰箱内部
2
的电路图。
3. 在 图 中 ， 有 一 根 导 线 没 有 接 上 ， 请 用 笔 线 代 替 导 线 补 上 。 补 上 后 的 要 求 ：
闭合电键S，滑动变阻器滑片向右移动时，电
压表示数变大。
4、请将下图中的灯泡和开关用笔画线代替导线接入电路中
5.【2015年广东 省初中毕业生学业考试物理
试题】下图中甲是插线板，请将乙图的内部电路连接完整。要求：在开关断开时插线板上的指示灯不发光，插
孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工作电压，若指示灯损坏，开关闭合时插孔也能
提供工作电压。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
甲 乙
