备战 2016 年中考物理二轮讲练测
第一部分 夯实双基
1. 【湖北省黄石市2015年中考物理试题】如图所示的电路中，开关闭合后，滑动变阻器从左向右滑动的过程
中，灯泡的亮度 （填“变亮”或“变暗”），电压表的示数将 （填“增大”或“减小”）。
【答案】变暗 增大
【解析】
试题分析：由图示可知，变阻器与灯泡是串联的，电压表测变阻两端的电压，滑动变阻器滑片从左向右滑动的
过 程 中 ， 电 阻 变 大 ， 电 流 变 小 ， 灯 泡 变 暗 ， 灯 泡 两 端 的 电 压 减 小 ， 所 以 电 压
表 的 示
数变大。
2. 【海南省2015年初中毕业生学业水平考试】如图是安装在潜水器上深度表的电路简图，显示器由电流表
改装而成，压力传感器的电阻随
压力的增大而减小，电源电压不变，R 是定值电阻，在
0
潜水器下潜过程中，电路中有关物理量的变化情况是 ( )
A．通过显示器的电流减小
B．R 两端的电压增大
0 [来源:Z。xx。k.Com]
C．传感器两端的电压增大
[来源:学#科#网Z#X#X#K]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
D．电路的总功率减小
【答案】B
【解析】

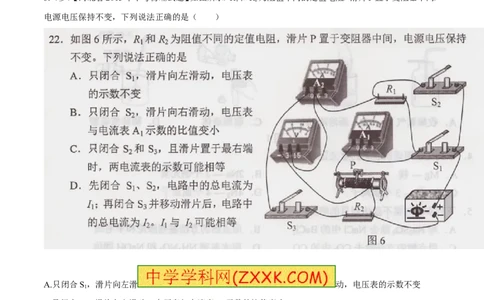

3.（ 多）【河北省2015年中考物理试题】如图所示，R 和R 为阻值不同的定值电阻，滑片P置于变阻器中间，
1 2
电源电压保持不变，下列说法正确的是（ ）
A.只闭合S，滑片向左滑 动，电压表的示数不变
1
B.只闭合S，滑片向右滑动，电压表与电流表A 示数的比值变小
2 1
C.只闭合S 和S，且滑片置于最右端时， 两电流表的示
2 3
数可能相等
D.先闭合S，S，电路中的总电流为I，再闭合S 并移动滑片后，电路中的总电流为I，I 和I 可能相等
1 2 1 3 2 1 2
【答案】ABD
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

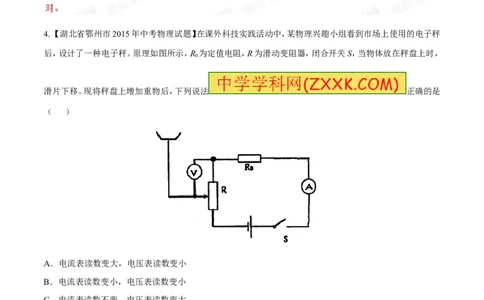

4. 【湖北省鄂州市2015年中考物理试题】在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤
后，设计了一种电子秤。原理如图所示，R 为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，
0
滑片下移。现将秤盘上增加重物后，下列说法 正确的是
（ ）
A．电流表读数变大，电压表读数变小
B．电流表读数变小，电压表读数变小
C．电流表读数不变，电压表读数变大
D．电流表读数变小，电压表读数变大
【答案】C
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】 仪表示数的判断

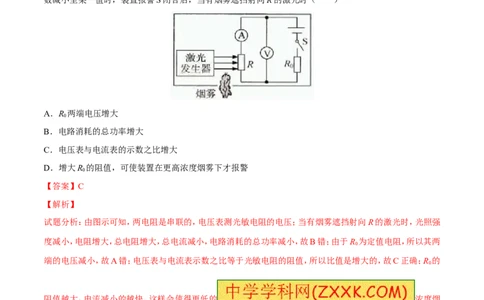

5.【 江苏省镇江市2015年中考物理试题】为响应国家严禁在公共场所吸烟的规定，某同学没计了一种烟雾报
警装置，其原理电路如图所示，R 为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大。当电流表示
0
数减小至某一值时，装置报警S闭合后，当有烟雾遮挡射向R的激光时（ ）
A．R 两端电压增大
0
B．电路消耗的总功率增大
C．电压表与电流表的示数之比增大
D．增大R 的阻值，可使装置在更高浓度烟雾下才报警
0
【答案】C
[来源:]
【解析】
试题分析：由图示可知，两电阻是串联的，电压表测光敏电阻的电压；当有烟雾遮挡射向R的激光时，光照强
度减小，电阻增大，总电阻增大，总电流减小，电路消耗的总功率减小，故B错；由于R 为定值电阻，所以其两
0
端的电压减小，故A错；电压表与电流表示数之比等于光敏电阻的阻值，所以比值是增大的，故C正确；R 的
0
阻值越大，电流减小的越快，这样会使得更低的 浓度烟
雾也会报警，故D错；应选C。
第二部分 能力提升
1. 【湖南省邵阳市2015年中考物理试题】小梅同学设计了如图所示的汽车有害尾气排放检测电路。其中，R
为气敏电阻，它的阻值随有害尾气浓度的增大而变小，电源电压恒定不变，R 为定值电阻。闭合开关，当有害
0
尾气浓度增大时（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．电压表示数变大，电流表示数变 大
B．电压表示数变小，电流表示数变小
C．电压表示数变大，电流表示数变小 D．电压表示数变小，电流表示数变大
【答案】D
【解析 】
2.【 重庆市2015年中考物理试题（B卷）】下图是一个厨房天然气安全监控的部分电路原理图。电源电压不变，
为定值电阻，R是用半导体材料制成的气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨
房天然气浓度升高，则下列判断正确的是
A.电压表的示数变大
B.气敏电阻R的阻值变大
C.通过电阻的电流变小
D.气敏电 阻R两端电压变大
【答案】A
【解析】
试题分析：天然气浓度升高，气敏电阻的阻值减小，它分得的电压减小，定值电
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
阻分得的电压增大，所以电压表的示数增大，A对，B、
D错；此时电路中的总电阻减小，电流增大，C错。
3. 【云南省昆明市2015年中考物理试题】如图所示的电路
，电源电压不变。当开关S由断开到闭合，电路中
（ ）
A．电流表示数不变，电阻R 两端电压减小
2
B．电流表示数变大，电阻R 的功率变大
2
C．电流表示数变小，总功率变大
D．电流表示数变大，总电阻变小
【答案】D
【解析】
4. 【黑龙江省龙东地区2015年初中毕业学业统一考试】如图所示，当滑动变阻器滑片P向右移动时，下列判
断正确的是 （ ）
A.电压表的示数不变，电流表A 的示数变大，A 的示数变小
1 2
B.电压表的示数不变, 电流表A 的示数不变，A 的示数变大
1 2 [来源:学#科#网Z#X#X#K][来源:.Com]
C.电压表的示数与A 的示数的比值变大，A 的示数变小
1 2
D.电压表的示数与A 的示数的比值不变，A 的示数变小
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】D
【解析】
5. 【内蒙古赤峰市2015年中考理综物理试题】如图所示，是一种测定油箱内油量的装置，
其中R是滑动变阻器的电阻片，滑动变阻器的滑片和
滑杆相连，滑杆 可绕固定轴O转动，另一端固定着一个
浮子。下列说法正确的是（ ）
A、油量变少，电流表示数不变
B、油量越少，电流表示数越大
C、油 量越多，电流表示数越小
[来源:.Com]
D、油量越多，电流表示数越大
【答案】D
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
试题分析：当油量变少时，浮子 下沉，此时滑杆绕O点
转动，变阻器电阻增大，总电阻变大，所以电流会变小，电流表示数减小，故A、B都错；当油量增多时，浮子
上浮，此时滑杆绕O点转动，变阻器电阻尊小，总电阻变小，所以电流会变大，电流表示数增大，故C错误、D
正确；应选D。
