备战 2016 年中考物理二轮讲练测
第一讲 考点梳理
电路中开关的断开与闭合，滑动变阻器滑片的移动，会带来电路连接方式、电阻工作状态、通过电阻中的电流、
电阻两端电压和电路消耗电功率的变化.这类电路被称作动态电路.电路的动态分析，涉及到的考点有：欧姆
定律的应用和串联电路电流、电压的规律，主要以选择题和填空题的形式考查。

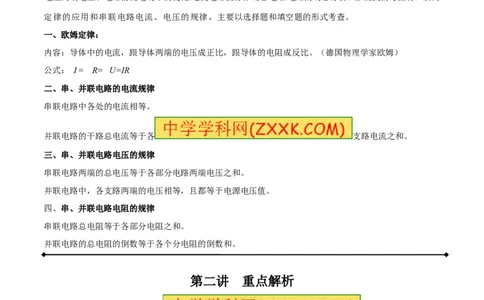

一、欧姆定律：
内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。（德国物理学家欧姆）
公式： I = R= U=IR
二、串、并联电路的电流规律
串联电路中各处的电流相等。
并联电路的干路总电流等于各 支路电流之和。
三、串、并联电路电压的规律
串联电路两端的总电压等于各部分电路两端电压之和。
并联电路中，各支路两端的电压相等，且都等于电源电压值。
四、串、并联电路电阻的规律
串联电路总电阻等于各部分电阻之和。
并联电路的总电阻的倒数等于各个分电阻的倒数和。
第二讲 重点解析
分 析 动 态 电 路 中 电 表
示数的变化方法
（1）将电压表看为断 路，电流表看为导线，搞清两电
阻的连接方式
（2）明确电压表在电路中测量哪部分电阻两端的电压及电流表在电路中测量通过哪部分电阻的电流
（3）通过串联电路电流、电压的规律、欧姆定律及其变形公式对电路中电流及电压变化情况进行正确分析。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化
从局部到整体再到局部——抓住题中不变的量，如电源电压不变，定值电阻阻值不变, 灯泡电阻不变。

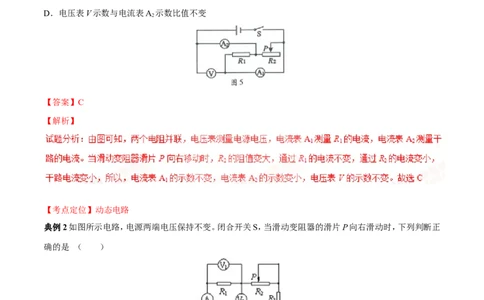

典例1【 福建省福州市2015年中考物理试题】如图5所示，电源电压不变，闭合开关S，当滑动变阻器滑片P
向右移动时
A．电流表A 示数变小，电压表V示数变小
1
B．电流表A 示数变大，电压表V示数变大
2
C．电压表V示数与电流 表A 示数比值不变
1
D．电压表V示数与电流表A 示数比值不变
2
【答案】C
【解析】
【考点定位】动态电路
典例2如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正
确的是 （ ）
A．电压表V 和电流表A的示数之比变小
1
B．电压表V 和电流表A的示数之比不变
2
C．电压表V 示数变大，电流表A示数变小
1
D．电压表V 示数变大，电流表A示数变小
2
答案：D
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
解析：闭合开关S，电路为R、R、R 串联的电路，电压表V 测量R 两端电压，电压表V 测量R 和R 的总电
1 2 3 1 1 2 2 3
压，电流表测量电路的电流，当滑动变阻器的滑片P向右滑动时，总电阻变大，电源电压不变的情况下，电流
减小，由欧姆定律可知电压表V 和电流表A的示数之比为R 的电阻阻值，是个定值，所以A．电压表V 和电
1 1 1
流表 A的示数之比变小是错误的，不符合题意；B．电
压表V 和电流表A的示数之比等于R+R 因滑动变阻器的滑片P向右滑动，R 的阻值变大，所以电压表V
2 2 3 2 2
和 电流表A的示数之比变大，B选项是错误的，不符合
题意；C．滑动变阻器的滑片P向右滑动，总电阻值变大，电流表A示数变小，由欧姆定律知V 的示数等于A
1
的示数与R 的乘积，电压表V 示数变小，C选项错误，不符合题意；D．因电源电压等于V 示数+V 示数，V 的
1 1 1 2 1
示 数 变 小 ， 所 以 电 压 表 V 示 数 变 大
2
，滑动变阻器的滑片P向右滑动，总电阻值变大，电流
表A示数变小，选项D正确，符合题意；答案选D。

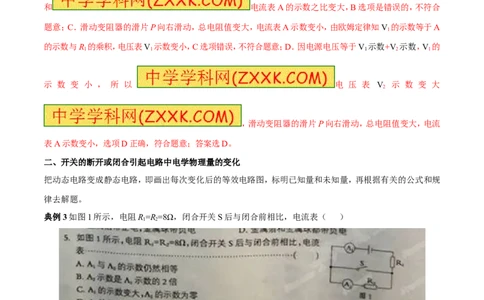

二、开关的断开或闭合引起电路中电学物理量的变化
把动态电路变成静态电路，即画出每次变化后的等效电路图，标明已知量和未知量，再根据有关的公式和规
律去解题。
典例3如图1所示，电阻R=R=8Ω，闭合开关S后与闭合前相比，电流表（ ）
1 2
A.A 与A 的示数仍然相等 B.A 示数是A 示数的2倍
1 2 2 1
C.A 的示数变大，A 的示数为零 D.A 的示数不变，A 的示数变大
1 2 1 2
答案：.C
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
第三讲 方法点睛

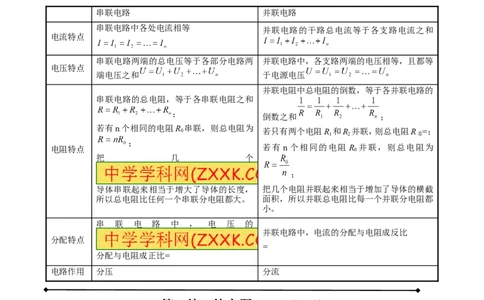

串联电路和并联电路的特点
串联电路 并联电路
串联电路中各处电流相等 并联电路的干路总电流等于各支路电流之和
电流特点
串联电路两端的总电压等于各部分电路两 并联电路中，各支路两端的电压相等，且都等
电压特点
端电压之和 于电源电压
并联电阻中总电阻的倒数，等于各并联电路的
串联电路的总电阻，等于各串联电阻之和
；
倒数之和 ；
若有n个相同的电阻R 串联，则总电阻为
0 若只有两个电阻R 和R 并联，则总电阻R =；
1 2 总
；
电阻特点 若有 n 个相同的电阻 R 0 并联，则总电阻为
把 几 个
；
导体串联起来相当于增大了导体的长度， 把几个电阻并联起来相当于增加了导体的横截
所以总电阻比任何一个串联分电阻都大。 面积，所以并联总电阻比每一个并联分电阻都
小。
串 联 电 路 中 ， 电 压 的
并联电路中，电流的分配与电阻成反比
分配特点
=
分配与电阻成正比=
电路作用 分压 分流
.
第一练 练实题——随堂小练
1. 【上海市2015年中考物理试题】在图2 所示的电路中，电源电压保持不变。当电键S 从断开到闭合时，电路
中（ ）
A、电流表的示数变小，电压表的示数变小
[来源:.Com]
B、电流表的示数变小，电压表的示数变大
C、电流表的示数不变， 电压表的示数变小
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
D、电流表的示数不变，电压表的示数变大
[来源:]
【答案】A
【解析】
【考点定位】动态电路
2. 如图所示的电路中，闭合开关，发现每个电表都有一定的示数。向右移动变阻器的滑片，则
A.电流表A 示数减小，电流表A 和电压表V示数增加
1 2 [来源:]
B.电流表A 和A 示数都减小，电压表V示数增加
1 2
C.电流表A、A 和电压表V示数都减小
1 2
D．电流表A、A 和电压表V示数都增加
1 2
2.D
解析：观察电路图可见，电阻R 与R 并联后与滑动变阻器串联。电流表A 测干路中的电流，电流表A 测R
1 2 1 2 1
支路中的电流，电压表V测R 与R 并联后电路两端电压。向右移动变阻器的滑片，滑动变阻器接入电路中的
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
电阻变小，电路中的总电阻变小，由欧姆定律可得干路中电流增大，即A 示数增加，因为R 与R 并联总电阻
1 1 2
不变，由U=IR可知，R 与R 并联电路两端电压增大，即V示数增加，R 两端电压增大，通过R 的电流增大，
1 2 1 1
即A 的示数增加。综上分析，电流表A、A 和电压表V示数都增加，D选项正确，符合题意，选填D。
2 1 2
3. 如图所示的电路中，电源电压U保持不变，R 是一个电阻值随光照强度增大而增大的光敏电阻，R 是一个
x 0
定值保护电阻。在开关S闭合后，当对R 的光照变强时，下列对电压变示数的分析判断正确的是
x
A．R 增大，电路中的电 流I增大，R 两端电压U=IR
x x x x
增大，电压表示数增大
B．R 增大，电路中电流I保持不变，R 两端电压U=IR
x x x x
增大，电压表示数增大
C．R 增大，电路中电流I减小，R 两端电压U=I R 不变，
x x x x
因U不变，电压表示数不变
D．R 增大，电路中电流I减小，R 两端电压U=IR 减小，因U不变，
x 0 0 0
电压表示数增大
3.D
解析：当光照强度增大时，R 的阻值增大，电路中的电流减小，定值电阻两端的电压减小，由于电源电压不变，
x
R 两端的电压增 大，电压表的示数增大。
x
4.【 四川省资阳市2015年中考物理试题】如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池
（电压不变）、一个气敏电阻R（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值
2
电阻R 及一个电压表组成。驾驶员呼出的酒精气体浓度越大，则（ ）
1
A．气敏电阻R 的阻值越大，电压表的示数越大
2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
B．通过电阻R 的电流越小，电压表的示数越大
2
C．通过电阻R 的电流越大，电阻R 两端电压越小
1 2
D．气敏电阻R 的阻值越大，通过电阻R 的电流越大
2 1
【答 案】C
【解析】
【考点定位】动态电路
第二练 练原创——预测提升
1.【 山东省滨州市2015中考物理试题】、如图所示，电源电压不变，闭合开关，当滑动变阻器的滑片P向左滑
动时，下列说法正确的是 （ ）
[来源:学,科,网Z,X,X,K]
A.电流表示数变小，电压表示数变小
B.电流表示数变小，电压表示数变大
[来源:学。科。网Z。X。X。K]
C.电流表示数变大，电压表示数变小
D.电流表示数变大，电压表示数变大
【答案】D
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】动态电路
2. 如图所示的电路，闭合开关S，当滑片P向右移动过程中（ ）
A．小灯泡变亮 B．电流表示数变大 C．电压表示数变小 D．电路的总功率变大
2.C
解析：本题电路为串联电路，电流表测电路中的电流，电压表测滑动变阻器滑片右侧部分两端的电压；当闭合
开关，P向右移动过程中，电路中的总电阻不变，电路中的电流不变，小灯泡的亮度不变，电流表示数不变，电
路的总功率不变，因此ABD错误，电压表所测的电压变小，
C选项正确；本题答案选C.
3.【 山东省东营市2015年中考物理试题】．如图所示的电路中，电源电压保持不变，闭合开关S，将滑片P向
左移动，电压表示数___________（选填“变大”、“变小”或“不变”），电流表示数__________（选填“变
大”、“变小”或“不变”）。
【答案】变小 变大
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】动态电路

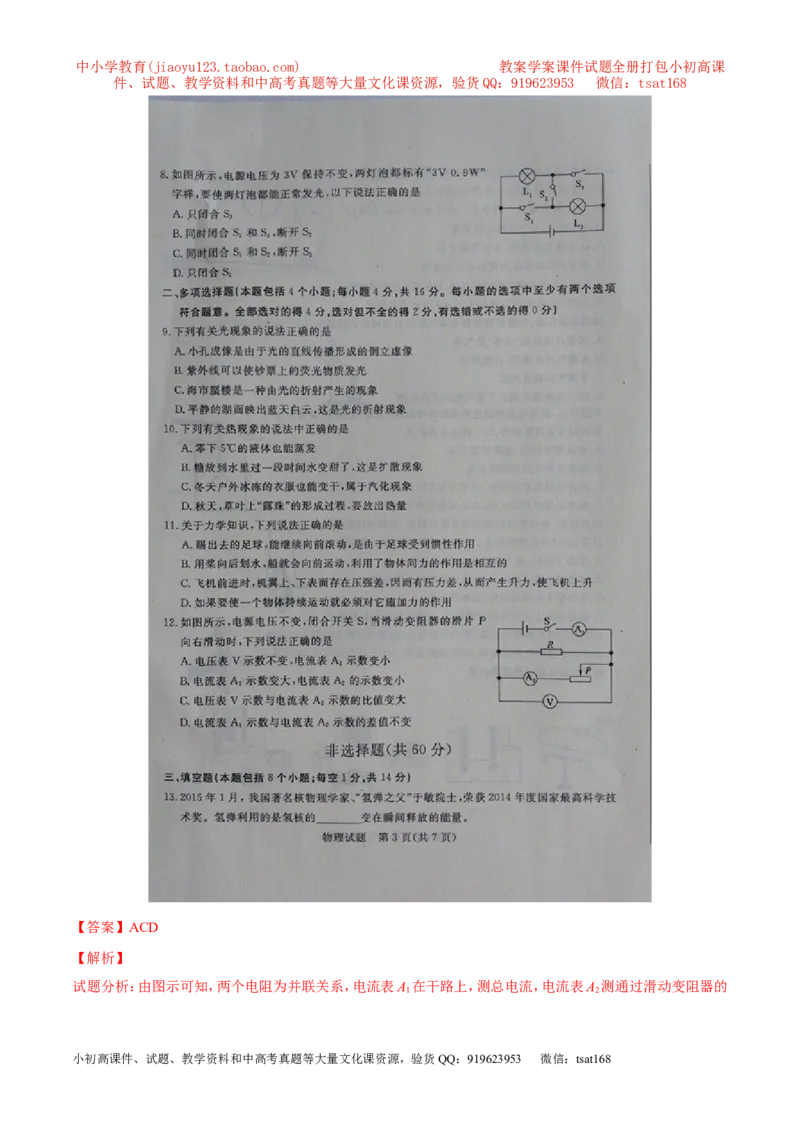

4、（多）【山东省聊城市2015年中考物理试题】如图所示电路，电源电压保持不变．闭合开关S，当滑动变阻
器的滑 片P向右滑动时，下列判断正确的是
A．电压表V示数不变，电流表A 示数变小
2
B．电流表A 示数变大，电流表A 的示数变小
1 2
C．电压表V示数和电流表A 示数的比值变大
2 [来源:Z,xx,k.Com]
D．电流表A 示数和电流表A 示数的差值不变
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】ACD
【解析】
试题分析：由图示可知，两个电阻为并联关系，电流表A 在干路上，测总电流，电流表A 测通过滑动变阻器的
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
电流，电压表测电源电压；当滑动变阻器的滑 片P向右
滑动时，电阻变大，总电阻变大，总电流变小，所以电流表A 示数变小，B错； 总电压不变，各支路的电压不
1
变，所以通过滑动变阻器的电流变小，电流表A 的示数变小，电压表示数不变，所以A正确；由
2
于两个电流表示数的减小都来自于滑动变阻器，所以
电流表A 示数和电流表A 示数的差值不变，所以D正确；电压表V示数和电流表A 示数的比值等于滑动变
1 2 2
阻器的电阻，所以是变大的，C正确；应选ACD。
【考点定位】动态电路
