备战 2016 年中考物理二轮讲练测
第一讲 考点梳理
一、力
概念：力是物体对物体的作用。力的三要素：力的大小、方向和作用点
二、力学作图
1.力的示意图：用一根带箭头的线段就可以表示力的大小、方向和作用点。这个图就叫力的示意图。（其中线
段的起点表示力的作用点 ；箭头的方向表示力的方向；
线段的长短表示力的大小，若在同一 个图中有几个力，
力越大，线段应越长。）
注意：弄清受力物体、分析所受几个力、抓住“力的三要素”规范作图。
2.画力臂
杠杆五要素：
1．支点O：杠杆可以绕其转动的点。
2．动力F：使杠杆转动的力。
1
3．阻力F：阻碍杠杆转动的力。
2
4．动力臂L：从支点O到动力F 作用线的距离。
1 1
5．阻力臂L：从支点O到动力F 作用线的距离。
2 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
点拨：力臂可简称为“点线距”。
3.根据运动状态分析受力情况
由运动状态分析受力，是学生失分较多的地方，原因是学生不知道先分析运动状态。
运动状态指：“匀速直线运动”、“静止”或“加速”、“减速”状态。在“匀速直线运动”、“静止”这两
种状态下，物体受力平衡。
4.连接滑轮组
注 意：1.在动滑轮和定滑轮之间有几段绳子，提升的力
就是总重的几分之几。
2.确定绳子的绕向。
第二讲 重点解析
典例1 作力的示意图
如图所示，重50N的物体A静止在斜面B上，对斜面B的压力为40N，作出物体A受到的重力及物体B受到
的压力的示意图．
答案：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
典例2.根据 力与运动的关系作力的示意
图
物体A正在光滑水平面上向右做匀速直线运动，请画出A所受各力的示意图．
[来源:学|科|网]
答案：如图所示
解析：因为物体在光滑水平面上做匀速直线运动，是平衡运动状态，所以水平方向不受摩擦力，竖直方向受力
平衡，受到竖直向下的重力和竖直向上的支持力。从重心沿竖直向下画，标出符号G，支持力从重心沿竖直向
上画，标出符号F。
典例3.作杠杆的力臂
在图丁中画出杠杆所受动力F的力臂．
答案：如图所示
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
典例4.作杠杆的最小力
如图所示，曲杆可绕固定点o转动，在一个最小的拉力F的作用下，在图甲所示位置保持静止，请在图中作出：
最小拉力F的力臂和拉力F的示意图；
答案：如图所示
典例5连接滑轮组
小明做“测定滑轮组的机械效率”的实验时，用如图所示的滑轮成滑轮组，请用笔画出在图中使用该滑轮组
时最省力的绕法．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
答案：如图所示
[来源:]
解析：对由两个动滑轮和一个定滑轮组成的滑轮组，有两种绕法：
一是绳子先系在定滑轮的固定挂钩上，这种绕法滑轮组上的滑轮都使用，有四股绳子承担物重；拉力是滑轮
组提升物重的四分之一；
二是绳子先系在动滑轮的固定挂钩上，最后滑轮组只能使用一个动滑轮和一个定滑轮，有一个动滑轮后没有
使用，这种绕法只能有三股绳子承担物重，拉力是滑轮组提升物重的三分之一；
此题最省力的绕法应该是第一种方法。如上图。
第三讲 方法点睛
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
1.常见几种力
作用点 方向 大小
重力 竖直向下 G=mg
重心
[来源:学#科#网]
弹力 常画在重心 垂直于接触面指向被压
物体
摩擦力 常画在重心 与物体运动方向或运动
趋势相反
2.平衡力：作用在同一个物体上的两个力，如果大小相等、方向相反、在同一条直线上，这两个力是平衡力。
平衡状态：物体在静止状态或匀速直线运动状态叫做平衡状态，物体在平衡状态受到平衡力的作用。
3.滑轮组：
F＝G ／n＝（G ＋G ）／n
总 物 动滑轮
S＝nh
h为物体上升高度
S为绳自由端移动的距离
n为与动滑轮相连的绳子的股数
第一练 练实题——随堂小练
1.【湖北省孝感市201 5年中考物理试题】物块从斜面
滑至粗糙水平面向右运动的过程中 ，受一水平向左的
推力F，请画出该物块此时在水平方向上的受力示意图（请将力的作用点画在物块重心处）。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】如图：
【解析】
【考点定位】力的示意图
2．【福建省福州市2015年中考物理试题】下图是第一届青运会的吉祥物“榕榕”，它体现了福州的地域特征
和榕树精神，请画出它受到重力的示意图。
【答案】如图：
[来源:]
【解析】
试题分析：重力的作用点在几何中心上，方向竖直向下；
【考点定位】重力的示意图
[来源:]
3.【 湖北省襄阳市 2015中考物理试题】（2分）如图，在
B端加一最小的力F ，使杠杆平衡，画出此力的方向，并画出F 的力臂。
B A
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】如图：
【解析】
试题分析：作法：延 长力的作用线，用虚线画出，
过O点作力的作用线的垂线，该垂线就是所求的力臂，
答案如图所示。
【考点定位】力臂的画法
4. 一木块静止在斜面上，请画出它受到的力的示意图；
INCLUDEPICTURE "../../../documents%20and%20settings/administrator/application%20data/360se6/
User%20Data/temp/u=1342662897,273928627&fm=23&gp=0.jpg" \* MERGEFORMAT
答案：如图
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
5. 如图 所示，请画出沿力F方向撬起大石块时作用力
F的力臂
答案：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
解析：从支点O到动力F作用线的距离就是动力臂L，用大括号标出。
第二练 练原创——预测提升
1、【湖北省宜昌市2015年初中毕业生学业考试】如图所示，当用指甲剪剪指甲时，指甲剪可以看成多个杠杆
的组合，请在图9中画出剪指甲时其中一个杠杆DBE的动力臂L 和阻力F 。
1 2
【答案】作图如下图
【解析】
【考点定位】力和力臂

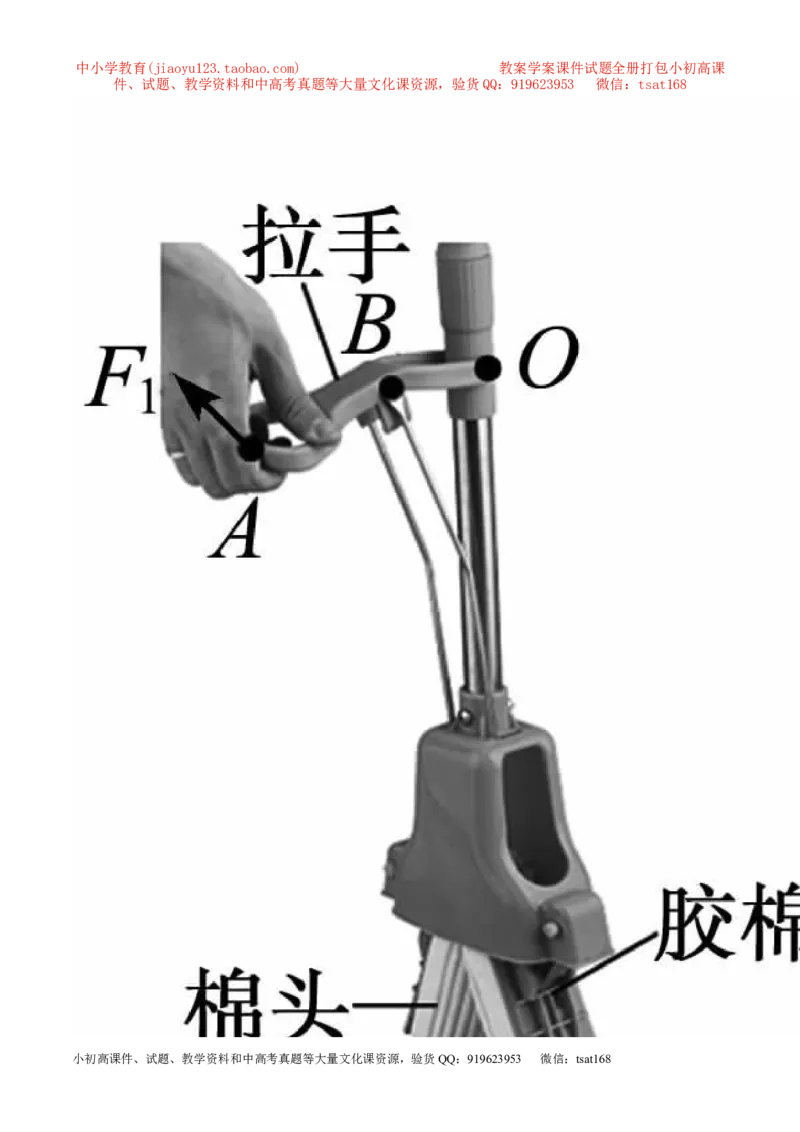

2. .【山东省德州市201 5中考物理试题】胶棉拖把的主
要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余
水分挤出后便可清理地板。请在图乙的示意中画出：(1)动力F 的力臂l；(2)作用在B点的阻为F。
1 1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】如图：
【解析】
3. 【2015年广东省初中毕业生学业考试物理试题】如图,请在杠杆A处画出把物体拉起时的最小拉力F，并
1
画出拉力F 的力臂L。
1 1
【答案】如图：
【解析】
试题分析：由杠杆平衡的条件可知：要画最小的力，该力的力臂就应该最长，把支点与力的作用点连接起来就
是最长的力臂。本题作图步骤：先找到支点和动力的作用点，用线段把两点连接起来，标示出力臂L，过力的
1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
作用点作力臂L 的垂线，用虚线表示，注意要标出垂直符号，根据杠杆的转动确定动力的方向，（此题在重物
1
拉力作用下，杠杆的A点会向下运动，要保证杠杆平衡，拉力F 的方向应该向上）画出力F。
1 1
【考点定位】力臂 杠杆平衡条件
4. 图甲中，杠杆OBA在图示位置静止，请画出 作用在
A点的最小力F及其力臂L．
答案：
