专题15电磁图（练）-备战2016年中考物理二轮讲练测（原卷版）_初物_1初中物理_物理：备战2016年中考物理二轮复习讲练测132份

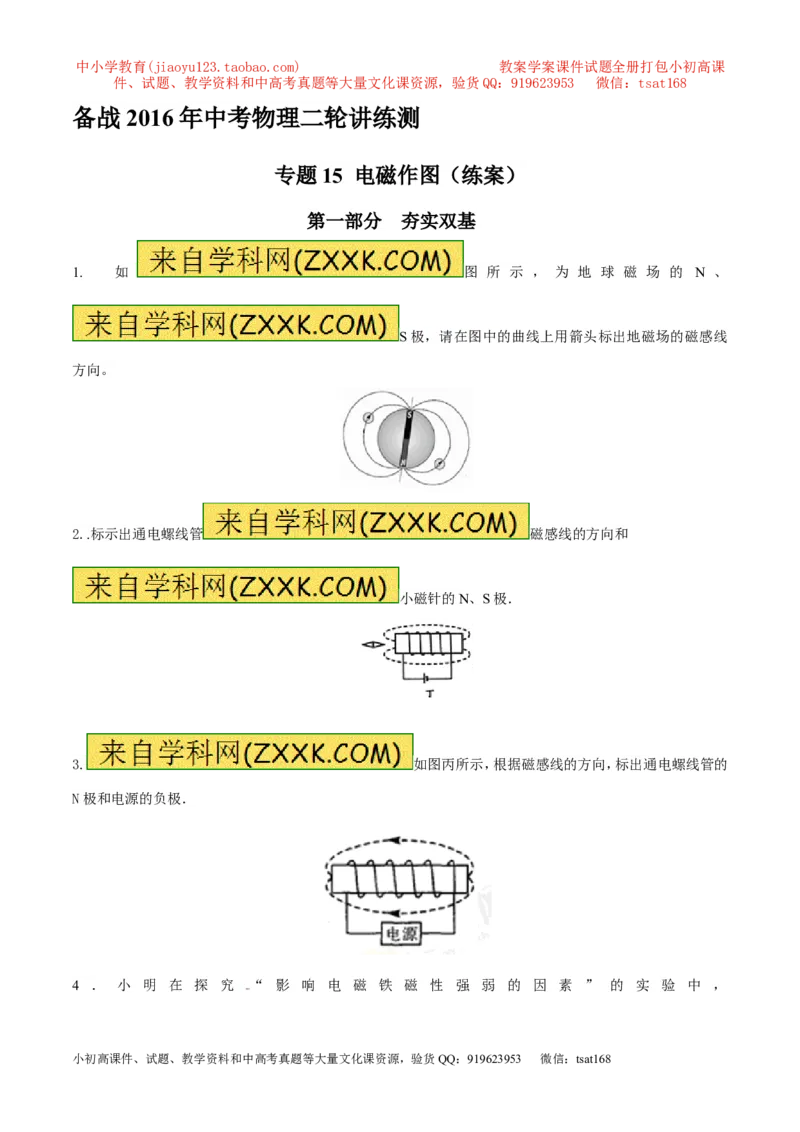

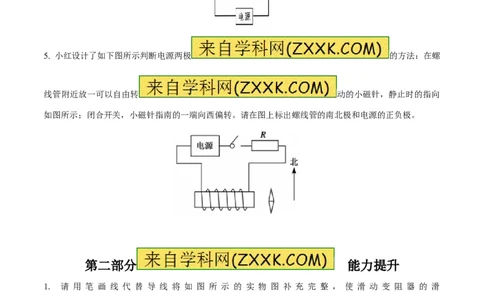

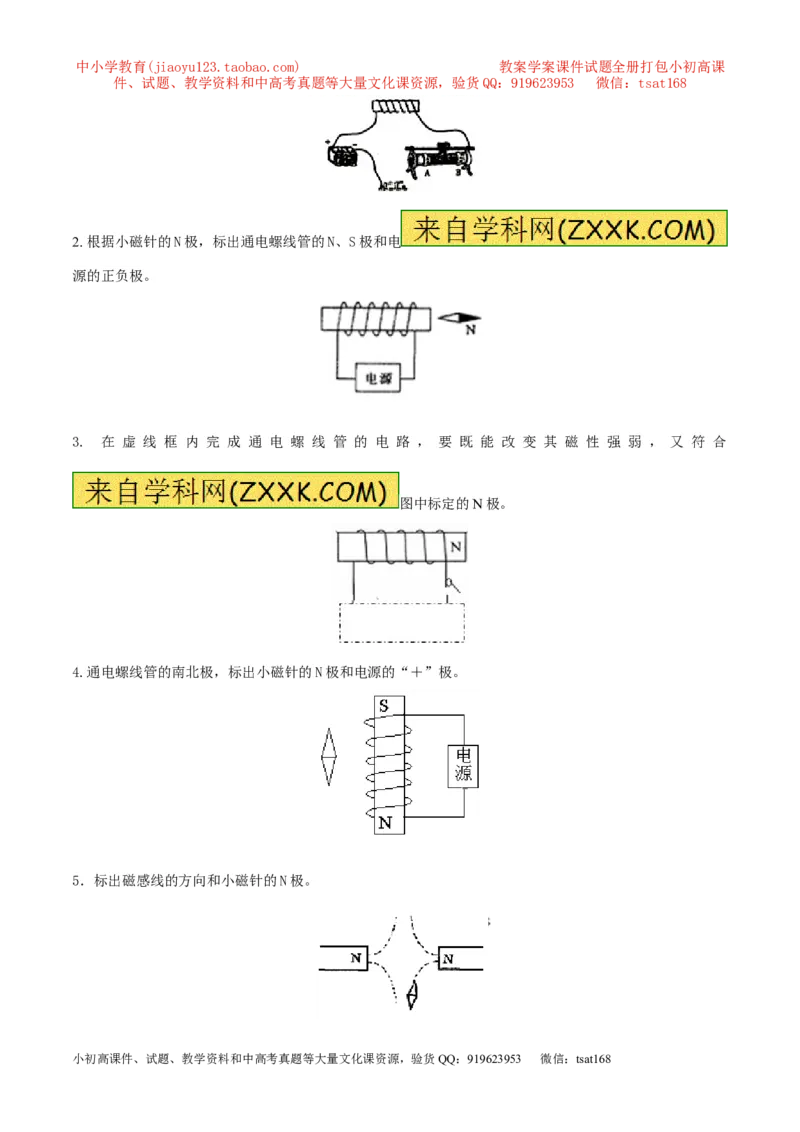

中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 备战 2016 年中考物理二轮讲练测 专题 15 电磁作图（练案） 第一部分 夯实双基 [来源:学,科,网] 1. 如 图 所 示 ， 为 地 球 磁 场 的 N 、 S极，请在图中的曲线上用箭头标出地磁场的磁感线 方向。 2..标示出通电螺线管 磁感线的方向和 小磁针的N、S极． 3. 如图丙所示，根据磁感线的方向，标出通电螺线管的 N极和电源的负极． 4 ． 小 明 在 探 究 “ 影 响 电 磁 铁 磁 性 强 弱 的 因 素 ” 的 实 验 中 ， 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 通电螺线管的磁感线如图所示，请在图中标出电源 的正负极。 5. 小红设计了如下图所示判断电源两极 的方法：在螺 线管附近放一可以自由转 动的小磁针，静止时的指向 如图所示；闭合开关，小磁针指南的一端向西偏转。请在图上标出螺线管的南北极和电源的正负极。 [来源:] [来源:.Com] 第二部分 能力提升 1. 请 用 笔 画 线 代 替 导 线 将 如 图 所 示 的 实 物 图 补 充 完 整 ， 使 滑 动 变 阻 器 的 滑 片 向 A 端 移 动 时 ， 通 电 螺 线 管 的 磁 性 增 强 ， 并 标 出 通 电 螺线管的N极． [来源:学&科&网] 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 2. 根据小磁针的N极，标出通电螺线管的N、S极和电 源的正负极。 3. 在 虚 线 框 内 完 成 通 电 螺 线 管 的 电 路 ， 要 既 能 改 变 其 磁 性 强 弱 ， 又 符 合 图中标定的N极。 4.通电螺线管的南北极，标出小磁针的N极和电源的“＋”极。 [来源:] 5．标出磁感线的方向和小磁针的N极。 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
