（测试时间：40分钟，满分:80分）

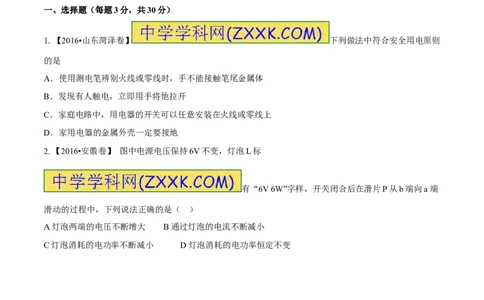

一、选择题（每题3分，共30分）
1. 【2016•山东菏泽卷】 下列做法中符合安全用电原则
的是
A．使用测电笔辨别火线或零线时，手不能接触笔尾金属体
B．发现有人触电，立即用手将他拉开
C．家庭电路中，用电器的开关可以任意安装在火线或零线上
D．家用电器的金属外壳一定要接地
2. 【2016•安徽卷】 图中电源电压保持6V不变，灯泡L标
有“6V 6W”字样，开关闭合后在滑片P从b端向a端
滑动的过程中，下列说法正确的是（ ）
A灯泡两端的电压不断增大 B通过灯泡的电流不断减小
C灯泡消耗的电功率不断减小 D灯泡消耗的电功率恒定不变
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3. 【2016•四川凉山卷】某同学家中有一个电磁炉，上面标有“220V 2000W”
的字样，下面关于这个电磁炉的说法中正确的是
（ ）
A．使用这个电磁炉时应连接额定电流为10A的保险丝 B．这个电磁炉在正常工作时的电阻为484Ω
C．这个电磁炉工作时的电功率是2000W D．这个电磁炉正常工作0.5h消耗电能为1.8×106J
4. 【2016•四川广安卷】两只小灯泡上分别标有甲“6V 3W”、乙“4V 2W”字样，现在把它们按不同方式接在
不同电路中．下列判断错误的是（ ）
A．若把它们串联在10V电路中，两只灯泡恰好都能正常发光
B．若把它们串联在10V电路中，两只灯泡 都不能正常
发光
C．若把它们并联在6V电路中，只有甲灯泡能正常发光
D．若把它们并联在4V电路中，只有乙灯泡能正常发光

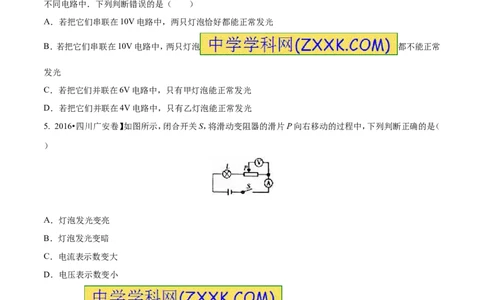

5. 2016•四川广安卷】如图所示，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列判断正确的是（
）
A．灯泡发光变亮
B．灯泡发光变暗
C．电流表示数变大
D．电压表示数变小
6. 【2016• 山东临沂卷】一个标有“220V
440W”的电热器，当通过它的电流为1A时，它的实际
功率（ ）
A、等于额定功率 B、大于额定功率 C、小于额定功率 D、无法判断
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
7. 【2016•四川自贡 卷】如图所示的电路，闭合开关后，
当滑片P向左移动时，下列说法正确的是（ ）
[来源:Zxxk.Com]
A．灯泡L变亮 B．电压表示数变大
C．电流表A 示数变小 D．电路消耗的总功率变大
1

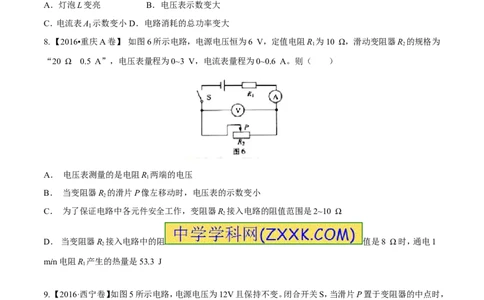

8. 【2016•重庆A卷】 如图6所示电路，电源电压恒为6 V，定值电阻R 为10 Ω，滑动变阻器R 的规格为
1 2
“20 Ω 0.5 A”，电压表量程为0~3 V，电流表量程为0~0.6 A。则（ ）
A． 电压表测量的是电阻R 两端的电压
1
B． 当变阻器R 的滑片P像左移动时，电压表的示数变小
2
C． 为了保证电路中各元件安全工作，变阻器R 接入电路的阻值范围是2~10 Ω
2
D． 当变阻器R 接入电路中的阻 值是8 Ω时，通电1
2
min电阻R 产生的热量是53.3 J
1
9. 【2016·西宁卷】如图5所示电路，电源电压为12V且保持不变。闭合开关S，当滑片P置于变阻器的中点时，
电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R 产生的
1
热量为60J。则下列结果正确的是
A．电路中的最小电流为1.5A
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
B．滑片P在中点时，9s内滑动变阻器R消耗的电能为60J
C．R先后两次消耗的电功率之比为8﹕9
D．R 先后两次消耗的电功率之比为4﹕3
1
10. 【2016·河南卷】图5是某同学设计的家庭电路，电灯开关已断开，下列说法正确的是（
）
A．灯泡和两孔插座是串联的 B．试电笔接触M点，氖管不发光
C．开关和三孔插座的连接都是错误的 D．试电笔插人两孔插座的左孔，氛管发光二、填空题（每空2分，
共24分）
11. 【2016•重庆A卷】 如图10所示的电路中，电源电压、灯丝电阻都保持不变灯L标有“6 V 3 W”
字样，灯泡的电阻_____Ω；当开关S闭合，滑动变阻器
的滑片P在a、b两点间 移动时，电压表示数的变化范
围 是5~8 V，且滑片P位于b点时灯L的功率是滑片
位于a点时灯L功率的16倍，电源电压是________V。
12. 【2016•天津卷】家庭中的电灯、电视机和电冰箱等用电器都是_______联在电路中的。小明家中一周前后
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
电能表示数如图9所示，他家这周消耗了________kW·
h的电能。
13. 【2016•天津卷】如图12，电源电压保持不变，闭合开关S，变阻器滑片P从a端换到b端的整个
过程中，电流表示数I于电压表示数U的关系图象如
图13所示，由图象可知，R 的阻值为_________Ω；当电路中的电流为0.2A时，R 与R 消耗的电功率之比为
1 1 2
________。
14.【 2016·漳州卷】在如图所示的电路中，电源电压恒定，R 为定值电阻，R 为滑动变阻器（a、b为其两端点）．
1 2
开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数变化了3V，电阻R 的电功率
1
变化范围是1.2W～2.7W，则电源电压为 V，滑动变阻器R 的最大阻值为 Ω
2
[来源:学,科,网]
15.【 2016·鄂州卷】某型号电饭煲有加热和保温功能，如下图甲所示为其内部电路原理图，当开关S接触点1
时，该电饭 煲处于_________（填“保温”或“加热”）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
状态。如图乙是该电饭煲工作时电功率与时间的关系图像，则图中阴影部分面积表示的物理量是_______，其
大小为_______。
三、作图与实验（共14分）
16．【2016•山东临沂卷】“测量小灯泡的电功率”的实验电路图如图甲所示，
电源电压恒为6V，小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线将图乙中的实物连接完整。
（2）现 有滑动变阻器R（5Ω 0.3A）和R（50Ω
1 2
1A），实验时应选用滑动变阻器 ；
（3）闭合开关S前，应将滑动变阻器的滑片P滑到 端（填“A”或“B”）；
（4）闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，接下来他首先应该操作的 是
（填序号）
A、检查电路是否开路
B、检查电路是否短路
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C、移动滑动变阻器的滑片，观察小灯泡是否发光
（5）实验过程中，移动滑动变阻器的滑片P的同时，眼睛应注视 （填序号）
A、电压表示数 B、电流表示数 C、滑动变阻器滑片
（6）调节滑片P至某位置时，小灯泡恰好正常发光，此时电流表示数如图丙所示，则小灯泡的额定功率为
W；
（7）图丁是小明根据实验数据绘制的小灯泡的电流与电压关系图象。由图象可知，小灯泡的阻值随电压的增
大而 （填“增大”、“减小”或“不变”）。
四、计算题（12分）
18.【 2016•滨州卷】（6分）有一只电热水壶，其铭牌上标有“220V 1210W”的字样，不考虑温度对电阻的影响，
水的比热容4.2×103J/（kg.0C），g取10N／kg。求：
（1）它正常工作时通过电阻丝的电流有多大？
（2）它正常工作时电阻丝的电阻有多大？
（3）当实际电压为200V时，该电热水壶的效率为80%，在一标准大气压下将壶内1Kg的水由20℃加热至沸
腾，需要加热多少分钟？
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
19. 【2016•广东卷】（6分）如题20图所示是某品牌电炖锅
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
的内部简化电路图，电炖锅上有1000 W和400 W两档功率，档位可自动调节。其工作过程是：按下开关，自
动选择 1000 W 档将汤煮至 100 ℃，然后自动跳至 400W 档进行保温慢炖。设汤的初温
为20℃，质量为3kg，汤的比热容为4.0×103 （J kg·℃）。
[来源:Zxxk.Com]
求：（1）若电炖锅将汤从初温加热至100 ℃耗时20 min，在此过程中汤吸收的热量是多少？电炖锅的效
率是多少？
（2）R 的阻值是多少？
1 [来源:Zxxk.Com]
（3）电炖锅进入保温慢炖时，开关S会自动跳 至
“a”或“b”哪个位置？试说明理由。
