（测试时间：40分钟，满分:70分）
一、选择题（每题3分，共30分）

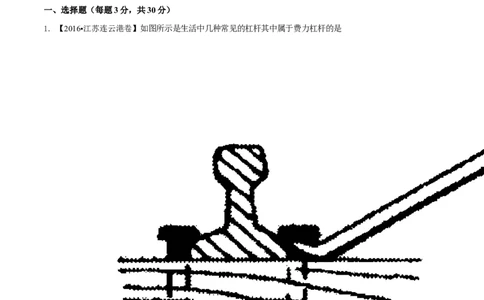

1. 【2016•江苏连云港卷】如图所示是生活中几种常见的杠杆其中属于费力杠杆的是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A.道钉撬 B .钢丝钳 C.开瓶扳手
D.筷子
2. 【2016•天津卷】如图5所示，在处于水平平衡的杠杆A点，挂上4个钩码
（每个钩码的
质量为50g），若使杠杆在水平位置保持平衡，作用在
杠杆B点的力最小为（g取10N/kg）
A.15N B.6N C.3N D.1.5N
3. 【2016•四川遂宁卷】如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位
置B ，
在这个过程中，力F的大小将（ ）
A．不变 B．变小 C．变大 D．先变大后变小
4. 【2016·宁夏卷】如图所示，启瓶器开启瓶盖时，可看作是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．以A为支点的费力杠杆 B．以A为支点的省力杠杆
C．以B为支点的费力杠杆 D．以B为支点的费力杠杆
5．【2016·株洲卷】园艺师傅使用如图2所示的剪 刀修
剪树枝时，（ ）
图2
A．尽量让树枝靠近O点，手握剪刀的位置远离O点
B．尽量让树枝远离O点，手握剪刀的位置靠近O点
C．树枝和手离O点的距离无论远近，修剪树枝时都费力
[来源:学#科#网Z#X#X#K]
D．树枝和手离O点的距离无论远近，修剪树枝时都省力

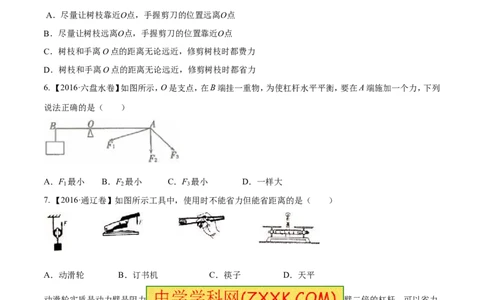

6. 【2016·六盘水卷】如图所示，O是支点，在B端挂一重物，为使杠杆水平平衡，要在A端施加一个力，下列
说法正确的是（ ）
A．F 最小 B．F 最小 C．F 最小 D．一样大
1 2 3
7. 【2016·通辽卷】如图所示工具中，使用时不能省力但能省距离的是（ ）
A．动滑轮 B．订书机 C．筷子 D．天平
动滑轮实质是动力臂是阻力 臂二倍的杠杆，可以省力
一半，但费距离，A选项不符合题意；使用订书机时，动力臂大于阻力臂，是省力杠杆，省力但费距离，B选项
不符合题意；使用筷子时，动力臂小于阻力臂，是费力杠杆，费力但省距离，C选项符合题意；天平是等臂杠杆，
动力臂等于阻力臂，既不省力也不费力，既不省距离也不费距离，D选项不符合题意。答案：C8. 【2016·百色
卷】用如图所 示的几种简单机械提起相同重物G，机械
自重不可忽略，不考虑摩擦，则最小的力是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A． F
1
B． F
2
C． F
3
D． F
4

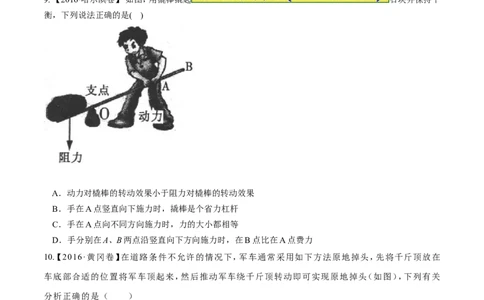

9. 【2016·哈尔滨卷】 如图，用橇棒撬起 石块并保持平
衡，下列说法正确的是( )
[来源:]
A．动力对橇棒的转动效果小于阻力对橇棒的转动效果
B．手在A点竖直向下施力时，撬棒是个省力杠杆
C．手在A点向不同方向施力时，力的大小都相等
[来源:]
D．手分别在A、B两点沿竖直向下方向施力时，在B点比在A点费力
10.【 2016·黄冈卷】在道路条件不允许的情况下，军车通常采用如下方法原地掉头，先将千斤顶放在
车底部合适的位置将军车顶起来，然后推动军车绕千斤顶转动即可实现原地掉头（如图），下列有关
分析正确的是（ ）
A．千斤顶应放在车底部靠近车轮的位置
B．千斤顶应放在车所受重力的作用线上
C．只要在车前部推就最省力
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
D．只要在车上离千斤顶最远的地方推就最省力
二、填空题（每空2分，共20分）
11.【 2016•四川自贡卷】物理知识是在生活中有广泛的应用，洗手池的物理知识是在生活中有广泛的应用，洗
手池的下水管道常常做成如图所示的弯管，图1中虚线框内部分弯管是利用物理模型 的原理来设
计的，园艺师傅使用如图2所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠
近，这样做的目的是通过 方式达到省力的目
的．
12. 【2016•四川内江卷】如图所示，分别用图甲、乙两种形式滑轮组合组合，把重为500N的物体以0.5m/s的
速度匀速向上提起，忽略绳子的重力以及滑轮与绳子的摩擦，图甲中车对绳
子的拉力为 N，图乙中人所做有用功的功率为
W。
[来源:]
13．【2016•四川卷】如图所示，古代士兵常用定滑轮把护城河上的吊桥拉起．使用定滑轮可以 （选填
“省力”、“省距离”或“改变动力方向”）； 吊桥
可以看作杠杆，绳子对它的拉力是动力，吊桥的重力是
阻力．在拉起吊桥的过程中，阻力臂大小 （选填：“变大”、“变小”或“不变”）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
14．【2016·漳州卷】如图所示，质量不计的木板AB处于水平位置平衡，且可绕O点无摩擦转动OA=0.2m，
OB=0.5m，在A端挂一个重3N的物体甲，另一重2.5N的小滑块乙在水平拉力作用下，以0.1m/s的速度从O
点匀速向右滑动，在此过程中，甲对地面的压力 （选填“变大”、“变小”或“不变”），小滑
块在木板上水平滑动的时间为 s．
15．【2016·钦州卷】如图所示，物体重G=50N，在F=5N的拉力作用下向左匀速运动，若不计细绳与滑轮的摩
擦，则物体受到地面摩擦力 的大小为 N，方向向
．
三、作图与实验（共14分）
16．【2016·通辽卷】如图所示是小明使用一杆秤称物体质量的情境．请画出秤砣绳对秤杆拉力F 的力臂L 和
1 1
秤钩对秤杆的拉力F 的示意图．
2
17、【2016·东营卷】如图所示，某人在A处提起物体，请在图中画出
最省力的绳子绕法。
[来源:学&科&网Z&X&X&K]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
18、【2016·南宁卷】（7分）在“探究杠杆平衡条件的实验”中：
（1）如图18甲所示，实验前，杠杆左端下沉，则应将左端的平衡螺母向 调节（选填“左”或“右”），
直到杠杆在水平位置平衡，目的是便于测量 。
（2）如图18乙所示，杠杆上的刻度均匀，在A点挂4个钩码，
要使杠杆在水平位置平衡，应在B点挂
个相同的钩码；当杠杆平衡后，将A、B两点下方所挂的
钩码同时朝远离支点O方向移动一小格，则杠杆
（选填“能”或“不能”）在水平位置保持平衡。
（3）如图18丙所示，若不在B点挂钩码，改用弹簧测力计在B点向下拉杠杆，使杠杆仍在水平位置，当测力
计从a位置转到b位置时，其示数大小将 。
（4）如图18丁所示 ，已知每个钩码重0.5N，杠杆上每
个小格长度为2cm，当弹簧测力计在C点斜向上拉 （与
水平方向成30o角）杠杆，使杠杆在水平位置平衡时，拉力F的力臂大小为 cm，弹簧测力计示数大
小为 N。
