（测试时间：40分钟，满分:70分）
一、选择题（每题3分，共30分）

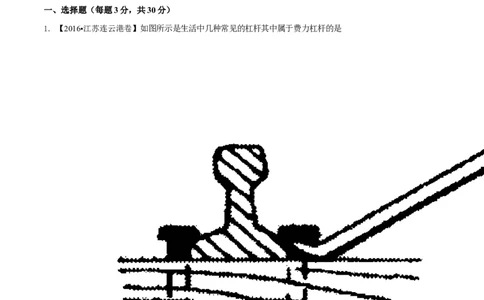

1. 【2016•江苏连云港卷】如图所示是生活中几种常见的杠杆其中属于费力杠杆的是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A.道钉撬 B.钢丝钳 C.开瓶扳手 D.筷子
[来源:.Com]
【答案】D
2. 【2016•天津卷】如图5所示，在处于水平平衡的杠杆A点，挂上4个钩码（每个钩码的
质量为50g），若使杠杆在水平位置保持平衡，作用在
杠杆B点的力最小为（g取10N/kg）
A.15N B.6N C.3N D.1.5N
【答案】D
【解析】设杠杆的一个小格为L，则OA=3L，OB=4L，根据杠杆平衡条件可得：F ×OB=F ×OA，
1 2
则F =F ×OA/OB=4×0.05kg×10N/kg×3L/4L=1.5N，故选D。
1 2
3. 【2016•四川遂宁卷】如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位
置B， 在这个过程中，力F的大小将（ ）
A．不变 B．变小 C．变大 D．先变大后变小
【答案】C
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
4. 【2016·宁夏卷】如图所示，启瓶器开启瓶盖时，可看作是（ ）
A．以A为支点的费力杠杆 B．以A为支点的省力杠杆
C．以B为支点的费力杠杆 D．以B为支点的费力杠杆
【答案】B
【解析】
经验告诉我们，开启瓶盖时，瓶盖中的B点被撬起，故B点是阻力的作用点；在开启的过程中，起瓶器绕A点
转动，故A是支点；在整个过程中， 动力
臂大于阻力臂，故它是省力杠杆，应选B。
5．【2016·株洲卷】园艺师傅使用如图2所示的剪刀修剪树枝时，（ ）
图2
A．尽量让树枝靠近O点，手握剪刀的位置远离O点
B．尽量让树枝远离O点，手握剪刀的位置靠近O点
C．树枝和手离O点的距离无论远近，修剪树枝时都费力
D．树枝和手离O点的距离无论远近，修剪树枝时都省力
【答案】A
【解析】
剪刀实质上就是一个杠杆，剪树枝时，越省力越好，所以应让动力臂尽量大，阻力臂尺量短，所以尽量让树枝
靠近O点，手握剪刀的位置远离O点 ，故应选A。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

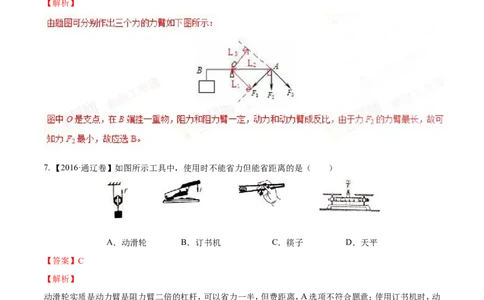

6. 【2016·六盘水卷】如图所示，O是支点，在B端挂一重物，为使杠杆水平平衡，要在A端施加一个力，下列
说法正确的是（ ）
A．F 最小 B．F 最小 C．F 最小 D．一样大
1 2 3
【答案】B
【解析】
7. 【2016·通辽卷】如图所示工具中，使用时不能省力但能省距离的是（ ）
A．动滑轮 B．订书机 C．筷子 D．天平
【答案】C
【解析】
动滑轮实质是动力臂是阻力臂二倍的杠杆，可以省力一半，但费距离，A选项不符合题意；使用订书机时，动
力臂大于阻力臂，是省力杠杆，省力但费距离，B选项不符合题意；使用筷子时，动力臂小于阻力臂，是费力杠
杆，费力但省距离，C选项符 合题意；天平是等臂杠杆，
动力臂等于阻力臂，既不省力也不费力，既不省距离也不费距离，D选项不符合题意。答案：C
8. 【20 16·百色卷】用如图所示的几种简单机械提起相
同重物G，机械自重不可忽略，不考虑摩擦，则最小的力是（ ）
[来源:学§科§网Z§X§X§K]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A． F
1
B． F
2
C． F
3
D． F
4
【答案】B
【解析】
9. 【2016·哈尔滨卷】 如图，用橇棒撬起 石块并保持平
衡，下列说法正确的是( )
A．动力对橇棒的转动效果小于阻力对橇棒的转动效果
B．手在A点竖直向下施力时，撬棒是个省力杠杆
C．手在A点向不同方向施力时，力的大小都相等
D．手分别在A、B两点沿竖直向下方向施力时，在B点比在A点费力
【答案】B
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A、撬棒撬起石头并保持平衡，所以动力对撬棒的转动效果与阻力对撬棒的转动效果相同，故A错误。B、由图
可知，手在A点竖直向下施力时，动力臂大于阻力臂，根据杠杆平衡条件，撬棒是个省力杠杆，故B正确为答
案。C、手在A点向不同方向施力时，力臂不同，根据杠杆平衡条件
，动力的大小不同，故C错误。D、由图可知，手分别在
A、B两点沿竖直向下方向施力时，在B点比在A点时，动力臂更大、更省力，故D错误。
10.【 2016·黄冈卷】在道路条件不允许的情况下，军车通常采用如下方法原地掉头，先将千斤顶放在
车底部合适的位置将军车顶起来，然后推动军车绕千斤顶转动即可实现原地掉头（如图），下列有关
分析正确的是（ ）
A．千斤顶应放在车底部靠近车轮的位置
B．千斤顶应放在车所受重力的作用线上
C．只要在车前部推就最省力
[来源:.Com]
D．只要在车上离千斤顶最远的地方推就最省力
【答案】B
【解析】
二、填空题（每空2分，共20分）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
11.【 2016•四 川自贡卷】物理知识是在生活中有广泛的
应用，洗手池的物理知识是在生活中有广泛的应用， 洗
手池的下水管道常常做成如图所示的弯管，图1中虚线框内部分弯管是利用物理模型 的原理来设
计的，园艺师傅使用如图2所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠近，这样做的目的是通过
方式达到省力的目的．
【答案】连通器；减小阻力臂
【解析】当水流过下面的弯管后，总在弯管处留下一定的水，水静止不流动时，两边液面相平，防止污水管内
的臭气顺着管道逆行，属于连通器，因此是利用物理模型连通器的原理来设计的；剪树枝时，树枝尽量往剪刀
轴 O靠近，减小了阻力臂，而阻力和动力臂不变，由杠
杆平衡的条件F L =F L 可知动力F 会减小，因此更省力。
1 1 2 2 1
12. 【2016•四川内江卷】如图所示，分别用图甲、乙两种形式滑轮组合组合，把重为500N的物体以0.5m/s的
速度匀速向上提起，忽略绳子的重力以及滑轮与绳子的摩擦，图
甲中车对绳子的拉力为 N，图乙中人所做有用
功的功率为 W。
【答案】500；250
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
13．【2016•四川卷】如图所示，古代士兵常用定滑轮把护城河上的吊桥拉起．使用定滑轮可以 （选填
“省力”、“省距离”或“改变动力方向”）；吊桥 可
以看作杠杆，绳子对它的拉力是动力，吊桥的重力是阻力．在拉起吊桥的过程中，阻力臂大小 （选填：
“变大”、“变小”或“不变”）
【答案】改变动力的方向；变小
【解析】
试题分析：（1）图中使用定滑轮的作用是改变动力的方向；（2）吊桥的重心在中点，重力的方向是竖直向下的，
在吊起桥的过程中，从支点O到重力的作用线的距离变小，即阻力臂变小．
14．【2016·漳州卷】如图所示，质量不计的木板AB处于水平位置平衡，
且可绕O点无摩擦转动OA=0.2m，OB=0.5m，在A端
挂一个重3N的物体甲，另一重2.5N的小滑块乙在水平拉力作用下，以0.1m/s的速度从O点匀速向右滑动，
在此过程中，甲对地面的压力 （选填“变大”、“变小”或“不变”），小滑块在木板上水平滑
动的时间为 s．
【答案】变小 2.4
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
15．【2016·钦州卷】如图所示，物体重G=50N，在F=5N的拉力作用下向左匀速运动，若不计细绳与滑轮的摩
擦，则物体受到地面摩擦力的大小为 N，方向向 ．
【答案】10；右
【解析】
由 图 可 知 ， 不 计 细 绳 与 滑 轮 的 摩 擦 ， 拉 力 F=f/2 ， 则 物 体 受 到 的 摩 擦 力 f=
2F=2×5N=10N，方向水平向右。
三、作图与实验（共14分）
16．【2016·通辽卷】如图所示是小明使用一杆秤称物体质量的情境．请画出秤砣绳对秤杆拉力F 的力臂L 和
1 1
秤钩对秤杆的拉力F 的示意图．
2
【答案】如图所示
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
17、【2016·东营卷】如图所示，某人在A处提起物体，请在图中画出最省力的绳子绕法。
[来源:Z。xx。k.Com]
【答案】见解析
[来源:.Com]
【解析】
从动滑轮上挂钩开始，依次绕过定滑轮和动滑轮，绳端回到人的手中，提升物体绳子条数为3，是最省力的绕
法，如图所示：
18、【2016·南宁卷】（7分）在“探究杠杆 平衡条件的实
验”中：
（ 1 ） 如 图 18 甲 所 示 ， 实 验 前 ， 杠 杆 左 端 下 沉 ， 则 应 将 左 端 的 平 衡 螺 母 向
调节（选填“左”或“右”），直到杠杆在水平位置
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
平衡，目的是便于测量 。
（2）如图18乙所示 ，杠杆上的刻度均匀，在A点挂4个
钩码， 要使杠杆在水平位置平衡，应在B点挂
个相同的钩码；当杠杆平衡后，将A、B两点下方所挂的钩码同时朝远离支点O方向移动一小格，则杠杆
（选填“能”或“不能”）在水平位置保持平衡。
（3）如图18丙所示，若不在B点挂钩码，改用弹簧测力计在B点向下拉杠杆，使杠杆仍在水平位置，当测力
计从a位置转到b位置时，其示数大小将 。
（4）如图18丁所示，已知每个钩码重0.5N，杠杆上每个小格长度为2cm，当弹簧测力计在C点斜向上拉（与
水平方向成30o角）杠杆，使杠杆在水平位置平衡时，拉力F的力臂大小为 cm，弹簧测力计示数大
小为 N。
【答案】（1）右；力臂；（2）6 ；不能；（3）变大；（4）4；3
【解析】（1）在探究杠杆平衡条件的实验前要通过调节平衡螺母将杠杆调到水平位置平衡，目的是便于测量
力臂，如果杠杆左端下沉，则应将左端的平衡螺母向右调；（2）由杠杆平衡条件FL=FL 可知：在图乙A点
1 1 2 2
挂4个钩码， 要使杠杆在水平位置平衡，应在
B点挂6个相同的钩码；当杠杆平衡后，将A、B两点下方所挂的钩码同时朝远离支点O方向移动一小格，左
边为4G×4，右边为6G×3，则杠杆在水平位置将不能保持平衡；（3）图丙所示，若不在B点挂钩码，改用弹簧
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
测力计在B点向下拉杠杆，使杠杆仍在水平位置，
