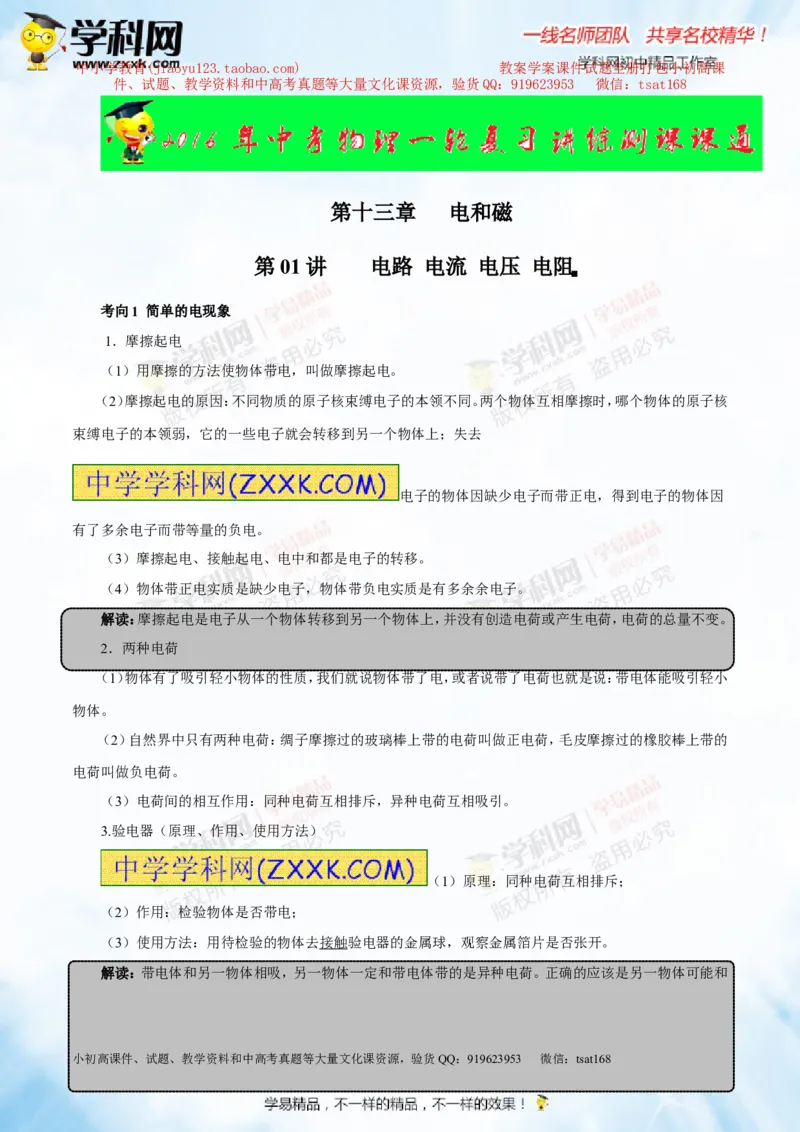

第十三章 电和磁
第 01 讲 电路 电流 电压 电阻
考向1 简单的电现象

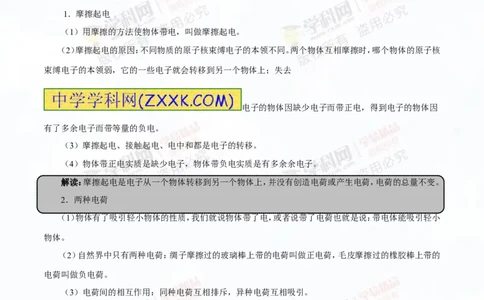

1．摩擦起电
（1）用摩擦的方法使物体带电，叫做摩擦起电。
（2）摩擦起电的原因：不同物质的原子核束缚电子的本领不同。两个物体互相摩擦时，哪个物体的原子核
束缚电子的本领弱，它的一些电子就会转移到另一个物体上；失去
电子的物体因缺少电子而带正电，得到电子的物体因
有了多余电子而带等量的负电。
（3）摩擦起电、接触起电、电中和都是电子的转移。
（4）物体带正电实质是缺少电子，物体带负电实质是有多余余电子。
解读：摩擦起电是电子从一个物体转移到另一个物体上，并没有创造电荷或产生电荷，电荷的总量不变。
2．两种电荷
（1）物体有了吸引轻小物体的性质，我们就说物体带了电，或者说带了电荷也就是说：带电体能吸引轻小
物体。
（2）自然界中只有两种电荷：绸子摩擦过的玻璃棒上带的电荷叫做正电荷，毛皮摩擦过的橡胶棒上带的
电荷叫做负电荷。
（3）电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。
3.验电器（原理、作用、使用方法）
（1）原理：同种电荷互相排斥；
（2）作用：检验物体是否带电；
（3）使用方法：用待检验的物体去接触验电器的金属球，观察金属箔片是否张开。
解读：带电体和另一物体相吸，另一物体一定和带电体带的是异种电荷。正确的应该是另一物体可能和
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
带电体带的是异种电荷，另一物体若 是轻小物体可能
不带电。因为吸引有两种可能，即：带电体吸引轻小物体；异种电荷互相吸引。
验电器只能检验物体是否带电，而不能检验物体带何种电，若要检验物体带何种电，可用一个已知电性
的物体，去接触验电器的金属球，看验电器箔片的张合情况。

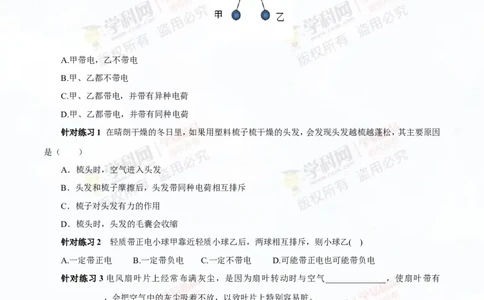

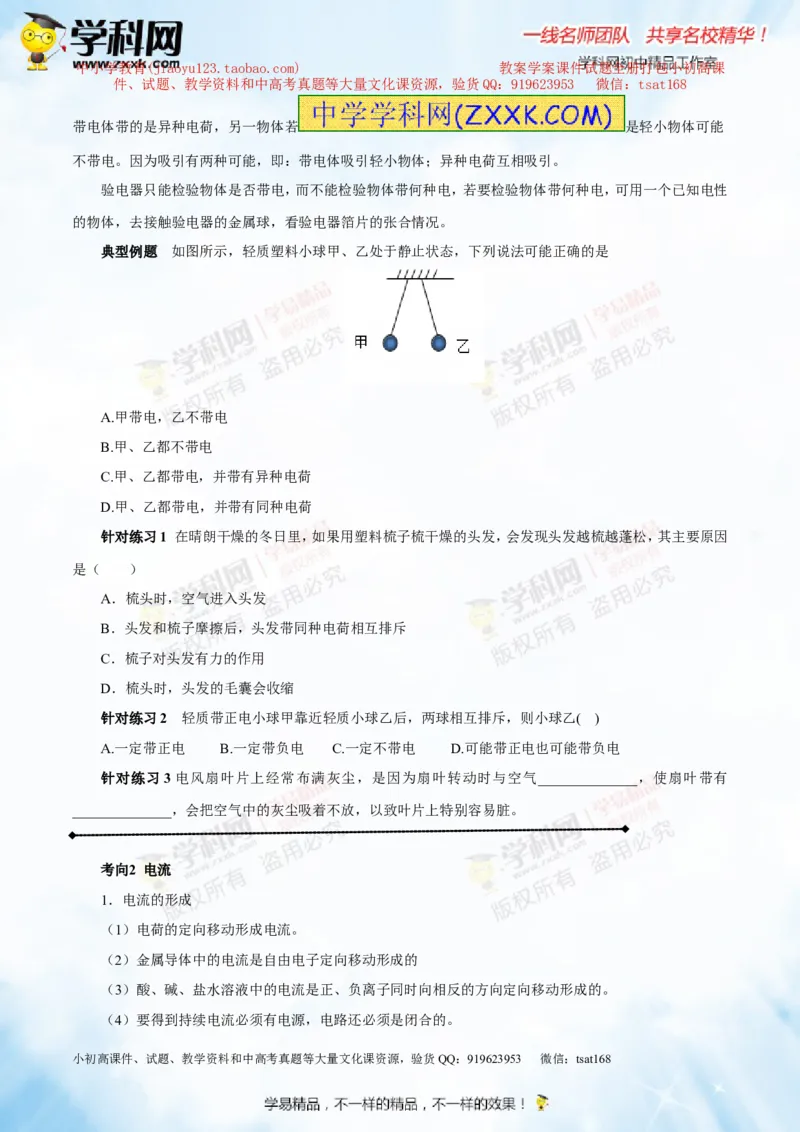

典型例题 如图所示，轻质塑料小球甲、乙处于静止状态，下列说法可能正确的是
A.甲带电，乙不带电
B.甲、乙都不带电
C.甲、乙都带电，并带有异种电荷
D.甲、乙都带电，并带有同种电荷
针对练习1 在晴朗干燥的冬日里，如果用塑料梳子梳干燥的头发，会发现头发越梳越蓬松，其主要原因
是（ ）
A．梳头时，空气进入头发
B．头发和梳子摩擦后，头发带同种电荷相互排斥
C．梳子对头发有力的作用
D．梳头时，头发的毛囊会收缩
针对练习2 轻质带正电小球甲靠近轻质小球乙后，两球相互排斥，则小球乙( )
A.一定带正电 B.一定带负电 C.一定不带电 D.可能带正电也可能带负电
针对练习3电风扇叶片上经常布满灰尘，是因为扇叶转动时与空气______________，使扇叶带有
______________，会把空气中的灰尘吸着不放，以致叶片上特别容易脏。
考向2 电流
1．电流的形成
（1）电荷的定向移动形成电流。
（2）金属导体中的电流是自由电子定向移动形成的
（3）酸、碱、盐水溶液中的电流是正、负离子同时向相反的方向定向移动形成的。
（4）要得到持续电流必须有电源，电路还必须是闭合的。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

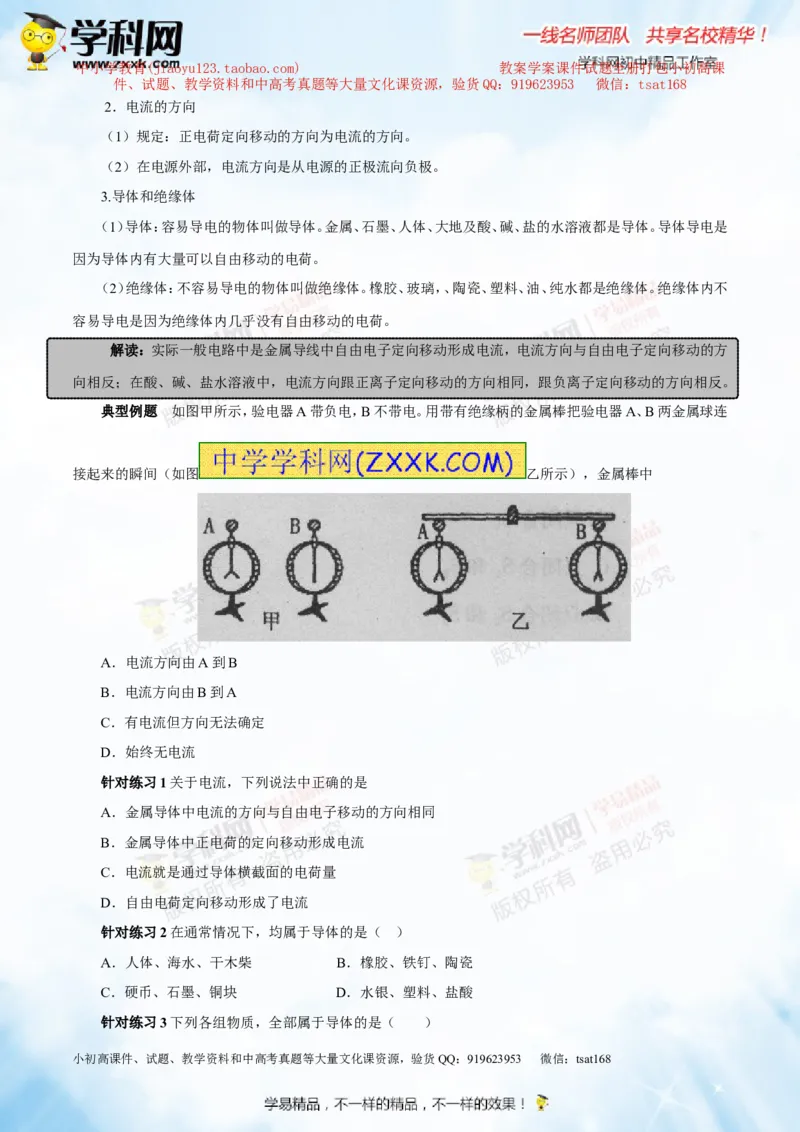

2．电流的方向
（1）规定：正电荷定向移动的方向为电流的方向。
（2）在电源外部，电流方向是从电源的正极流向负极。
3.导体和绝缘体
（1）导体：容易导电的物体叫做导体。金属、石墨、人体、大地及酸、碱、盐的水溶液都是导体。导体导电是
因为导体内有大量可以自由移动的电荷。
（2）绝缘体：不容易导电的物体叫做绝缘体。橡胶、玻璃，、陶瓷、塑料、油、纯水都是绝缘体。绝缘体内不
容易导电是因为绝缘体内几乎没有自由移动的电荷。
解读：实际一般电路中是金属导线中自由电子定向移动形成电流，电流方向与自由电子定向移动的方
向相反；在酸、碱、盐水溶液中，电流方向跟正离子定向移动的方向相同，跟负离子定向移动的方向相 反。

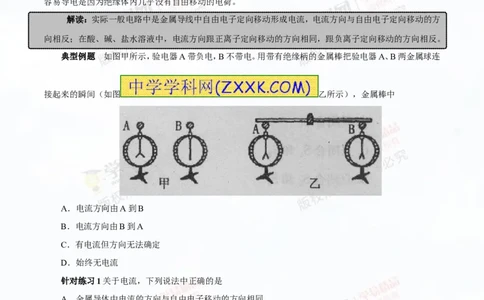

典型例题 如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连
接起来的瞬间（如图 乙所示），金属棒中
A．电流方向由A到B
B．电流方向由B到A
C．有电流但方向无法确定
D．始终无电流
针对练习1关于电流，下列说法中正确的是
A．金属导体中电流的方向与自由电子移动的方向相同
B．金属导体中正电荷的定向移动形成电流
C．电流就是通过导体横截面的电荷量
D．自由电荷定向移动形成了电流
针对练习2在通常情况下，均属于导体的是（ ）
A．人体、海水、干木柴 B．橡胶、铁钉、陶瓷
C．硬币、石墨、铜块 D．水银、塑料、盐酸
针对练习3下列各组物质，全部属于导体的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A. 硬币、盐水、铅笔芯 B. 橡皮、玻璃球、硬币
C. 玻璃球、盐水、铅笔芯 D. 橡皮、食用油、铅笔芯

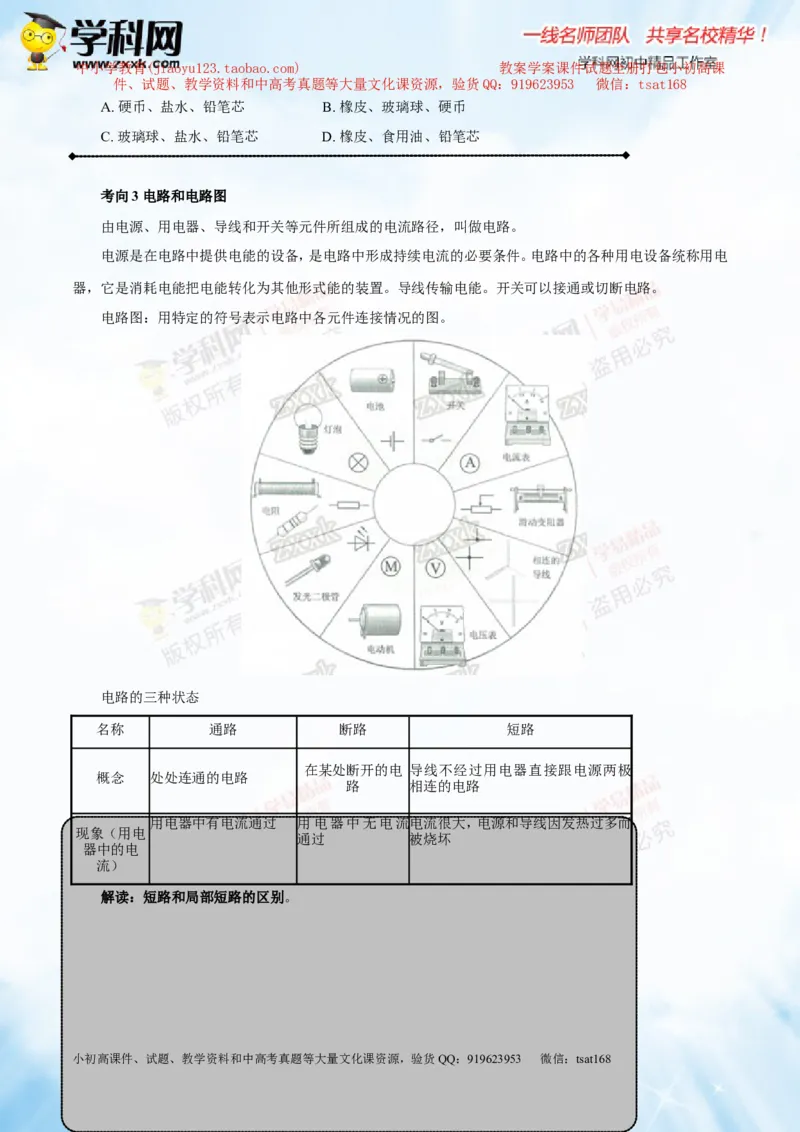

考向3 电路和电路图
由电源、用电器、导线和开关等元件所组成的电流路径，叫做电路。
电源是在电路中提供电能的设备，是电路中形成持续电流的必要条件。电路中的各种用电设备统称用电
器，它是消耗电能把电能转化为其他形式能的装置。导线传输电能。开关可以接通或切断电路。

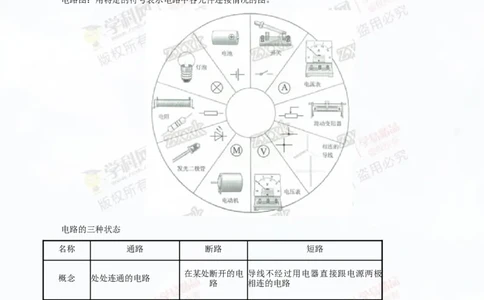

电路图：用特定的符号表示电路中各元件连接情况的图。
电路的三种状态
名称 通路 断路 短路
在某处断开的电 导线不经过用电器直接跟电源两极
概念 处处连通的电路
路 相连的电路
用电器中有电流通过 用电器中无电流电流很大，电源和导线因发热过多而
现象（用电
通过 被烧坏
器中的电
流）
解读：短路和局部短路的区别。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

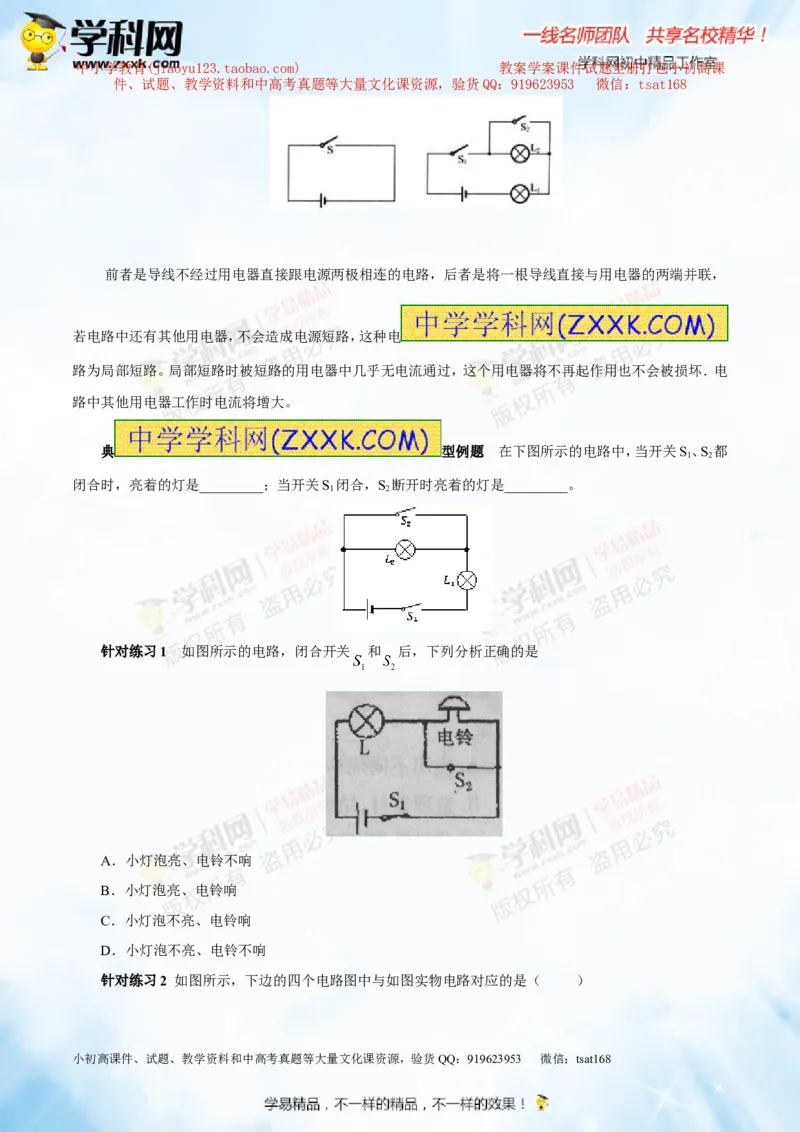

前者是导线不经过用电器直接跟电源两极相连的电路，后者是将一根导线直接与用电器的两端并联，
若电路中还有其他用电器，不会造成电源短路，这种电
路为局部短路。局部短路时被短路的用电器中几乎无电流通过，这个用电器将不再起作用也不会被损坏．电
路中其他用电器工作时电流将增大。
典 型例题 在下图所示的电路中，当开关S、S 都
1 2
闭合时，亮着的灯是_________；当开关S 闭合，S 断开时亮着的灯是_________。
1 2
针对练习1 如图所示的电路，闭合开关 和 后，下列分析正确的是
A．小灯泡亮、电铃不响
B．小灯泡亮、电铃响
C．小灯泡不亮、电铃响
D．小灯泡不亮、电铃不响

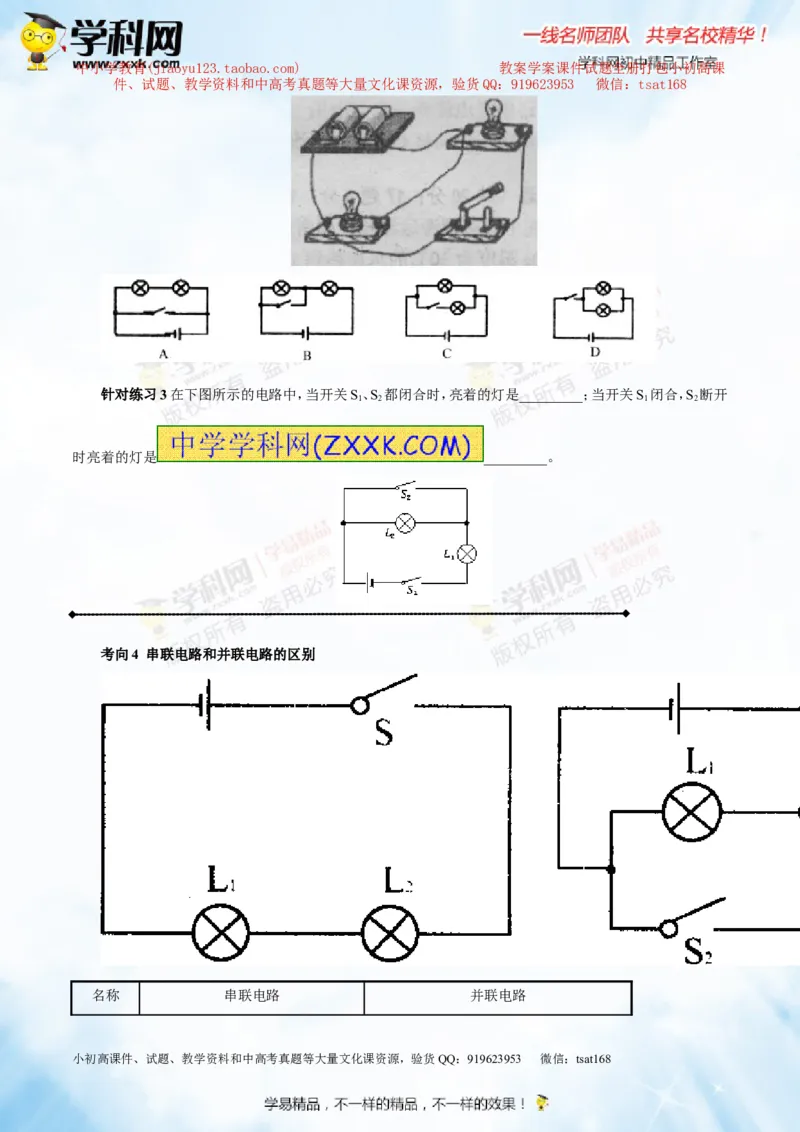

针对练习2 如图所示，下边的四个电路图中与如图实物电路对应的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[来源:Z_xx_k.Com]
针对练习3在下图所示的电路中，当开关S、S 都闭合时，亮着的灯是_________；当开关S 闭合，S 断开
1 2 1 2
时亮着的灯是 _________。
考向4 串联电路和并联电路的区别
名称 串联电路 并联电路
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

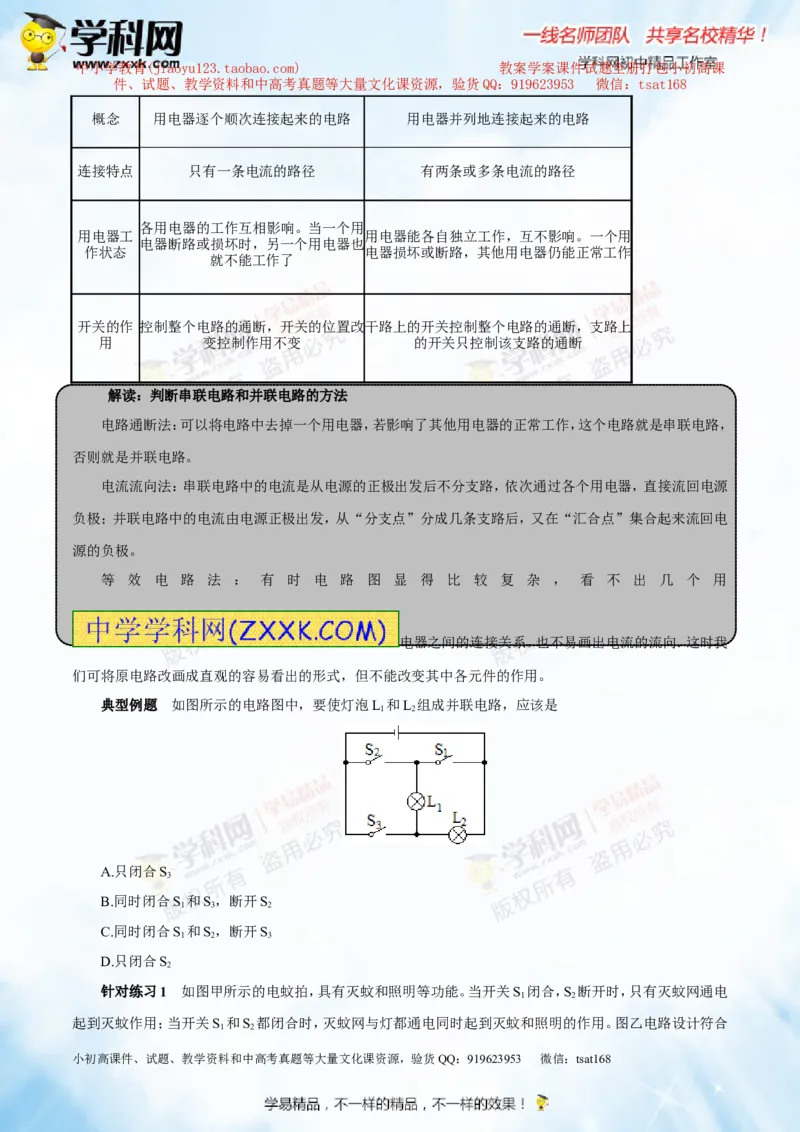

概念 用电器逐个顺次连接起来的电路 用电器并列地连接起来的电路
连接特点 只有一条电流的路径 有两条或多条电流的路径
各用电器的工作互相影响。当一个用
用电器工 用电器能各自独立工作，互不影响。一个用
电器断路或损坏时，另一个用电器也
作状态 电器损坏或断路，其他用电器仍能正常工作
就不能工作了
开关的作 控制整个电路的通断，开关的位置改干路上的开关控制整个电路的通断，支路上
用 变控制作用不变 的开关只控制该支路的通断
解读：判断串联电路和并联电路的方法
电路通断法：可以将电路中去掉一个用电器，若影响了其他用电器的正常工作，这个电路就是串联电路，
否则就是并联电路。
电流流向法：串联电路中的电流是从电源的正极出发后不分支路，依次通过各个用电器，直接流回电源
负极；并联电路中的电流由电源正极出发，从“分支点”分成几条支路后，又在“汇合点”集合起来流回电
源的负极。
等 效 电 路 法 ： 有 时 电 路 图 显 得 比 较 复 杂 ， 看 不 出 几 个 用
电器之间的连接关系，也不易画出电流的流向．这时我
们可将原电路改画成直观的容易看出的形式，但不能改变其中各元件的作用。
典型例题 如图所示的电路图中，要使灯泡L 和L 组成并联电路，应该是
1 2
A.只闭合S
3
B.同时闭合S 和S，断开S
1 3 2
C.同时闭合S 和S，断开S
1 2 3
D.只闭合S
2

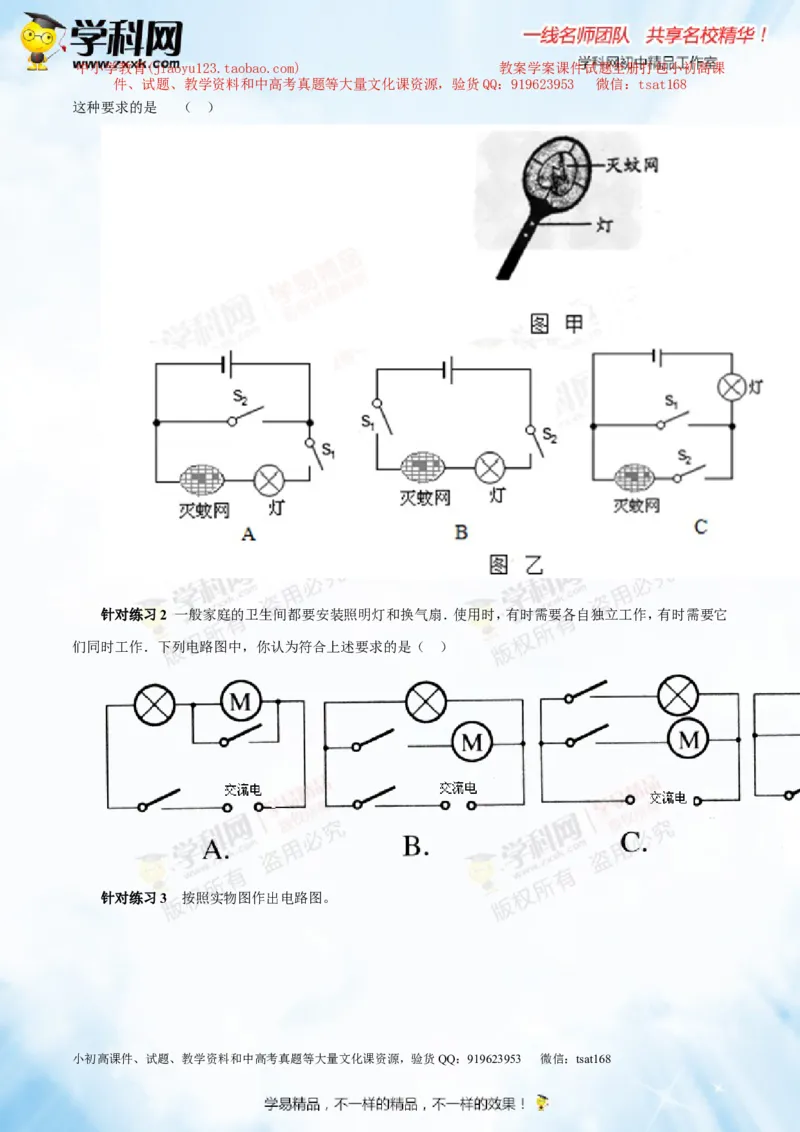

针对练习1 如图甲所示的电蚊拍，具有灭蚊和照明等功能。当开关S 闭合，S 断开时，只有灭蚊网通电
1 2
起到灭蚊作用；当开关S 和S 都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用。图乙电路设计符合
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
这种要求的是 （ ）
针对练习2 一般家庭的卫生间都要安装照明灯和换气扇．使用时，有时需要各自独立工作，有时需要它
们同时工作．下列电路图中，你认为符合上述要求的是（ ）
针对练习3 按照实物图作出电路图。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

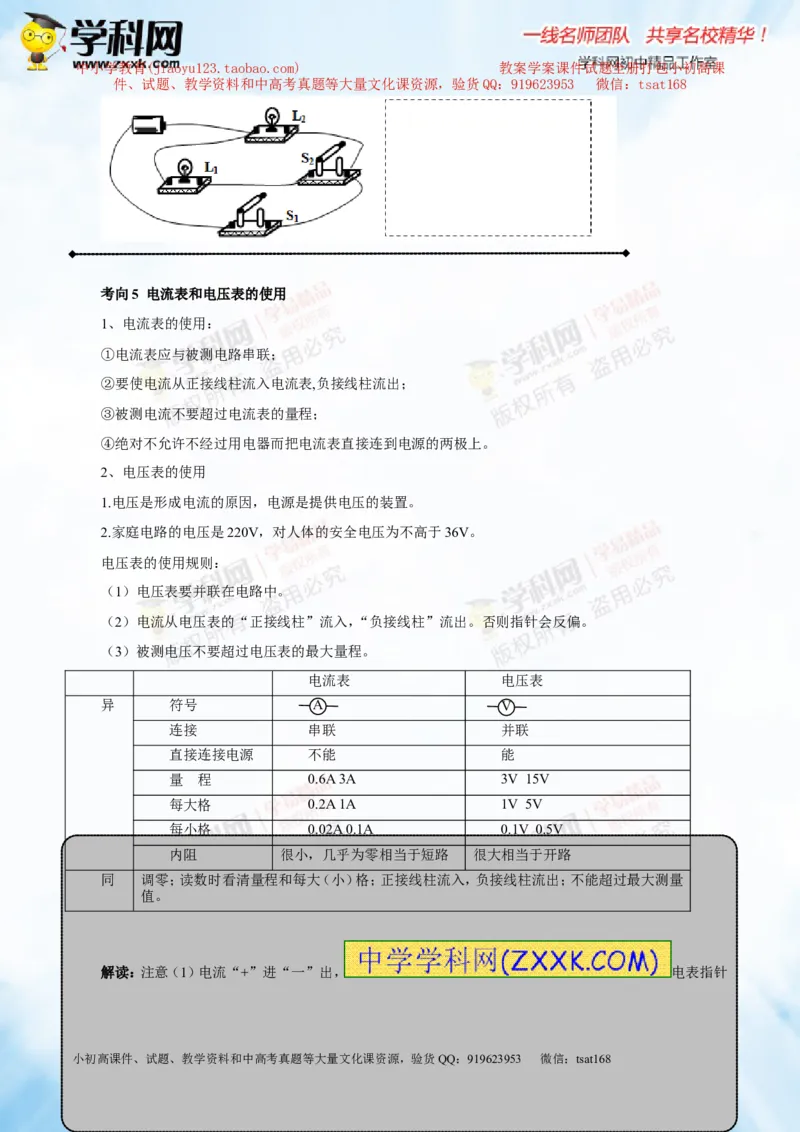

考向5 电流表和电压表的使用
1、电流表的使用：
①电流表应与被测电路串联；
②要使电流从正接线柱流入电流表,负接线柱流出；
③被测电流不要超过电流表的量程；
④绝对不允许不经过用电器而把电流表直接连到电源的两极上。
2、电压表的使用
1.电压是形成电流的原因，电源是提供电压的装置。
2.家庭电路的电压是220V，对人体的安全电压为不高于36V。
电压表的使用规则：
（1）电压表要并联在电路中。
（2）电流从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。
（3）被测电压不要超过电压表的最大量程。
电流表 电压表
异 符号 [来源:学#科#网Z#X#X#AK] [来源:.Com] V
[来 [来源:.Com]
源:.Com]
连接 串联 并联
直接连接电源 不能 能
量 程 0.6A 3A 3V 15V
每大格 0.2A 1A 1V 5V
每小格 0.02A 0.1A 0.1V 0.5V
内阻 很小，几乎为零相当于短路 很大相当于开路
同 调零；读数时看清量程和每大（小）格；正接线柱流入，负接线柱流出；不能超过最大测量
值。
解读：注意（1）电流“+”进“一”出， 电表指针
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
正向偏转；若电流“一”进“+”出，则指针反向 偏转，
可能损坏指针。
（2）电表量程的选择程序：①估计被测电路中电流、电压的大小；②在不能估计的情况下，拿电路中的开
关试触大量程接线柱；③如果被测电流、电压超过小量程，则选择较大量程，如果在较小量程内则使用较小量
程。选择较小量程是为了减小误差。
（3）实际的电流表、电压表都有电阻。电流表相当于一个能显示电流的小电阻，我们在实验室使用的电流
表内阻约在1Ω一0.03Ω范围内，将其串联在电路中，对电路中电流影响很小，通常可将其等效为一根导线；
电压表相当于一个能显示电压的大电阻，将电压表与某个较小的电阻并联时，流经电压表的电流近似等于零，
电压表所在支路可认为是断路。

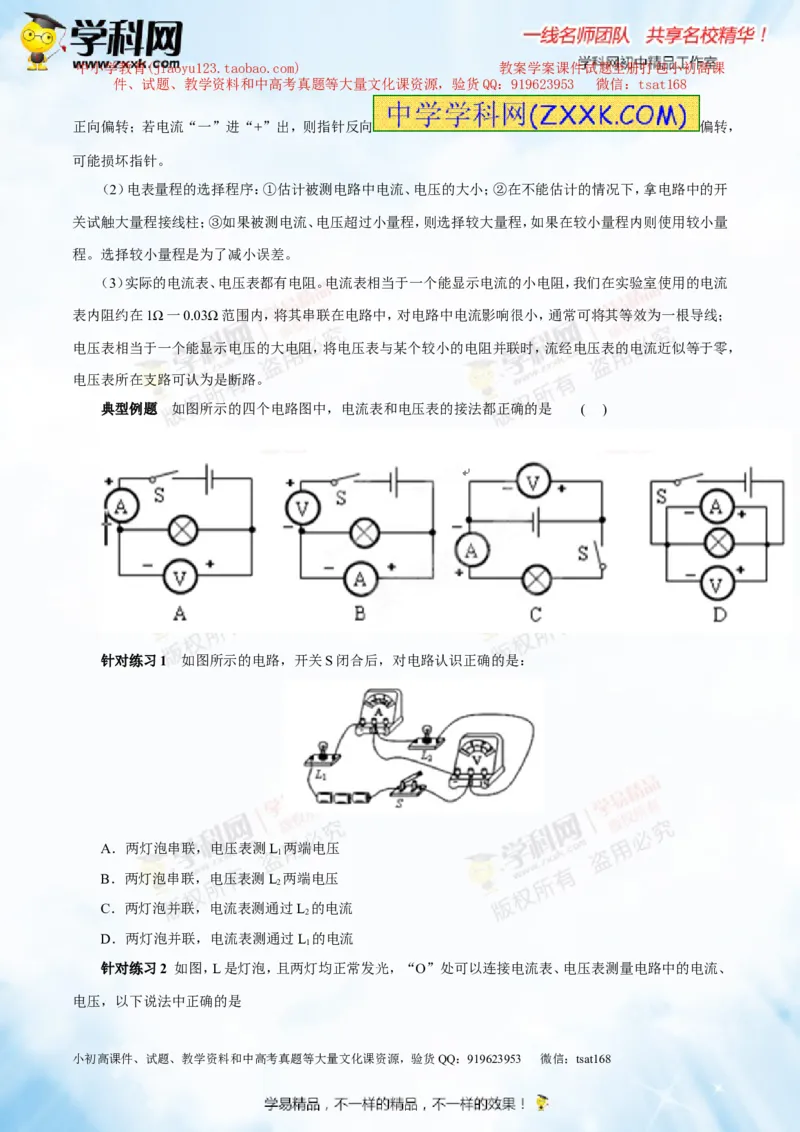

典型例题 如图所示的四个电路图中，电流表和电压表的接法都正确的是 ( )
针对练习1 如图所示的电路，开关S闭合后，对电路认识正确的是：
A．两灯泡串联，电压表测L 两端电压
1
B．两灯泡串联，电压表测L 两端电压
2
C．两灯泡并联，电流表测通过L 的电流
2
D．两灯泡并联，电流表测通过L 的电流
1

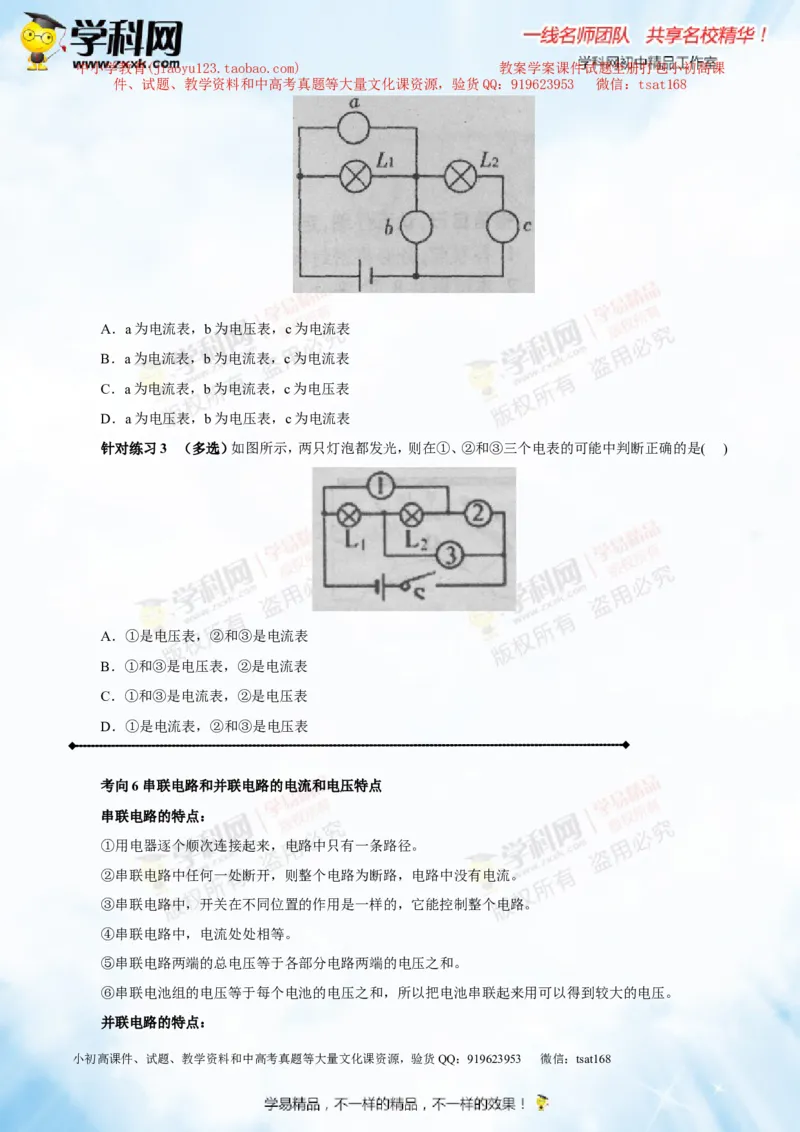

针对练习2 如图，L是灯泡，且两灯均正常发光，“Ο”处可以连接电流表、电压表测量电路中的电流、
电压，以下说法中正确的是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．a为电流表，b为电压表，c为电流表
B．a为电流表，b为电流表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电压表，b为电压表，c为电流表
针对练习3 （多选）如图所示，两只灯泡都发光，则在①、②和③三个电表的可能中判断正确的是( )
A．①是电压表，②和③是电流表
B．①和③是电压表，②是电流表
C．①和③是电流表，②是电压表
D．①是电流表，②和③是电压表
考向6 串联电路和并联电路的电流和电压特点
串联电路的特点：
①用电器逐个顺次连接起来，电路中只有一条路径。
②串联电路中任何一处断开，则整个电路为断路，电路中没有电流。
③串联电路中，开关在不同位置的作用是一样的，它能控制整个电路。
④串联电路中，电流处处相等。
⑤串联电路两端的总电压等于各部分电路两端的电压之和。
⑥串联电池组的电压等于每个电池的电压之和，所以把电池串联起来用可以得到较大的电压。
并联电路的特点：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

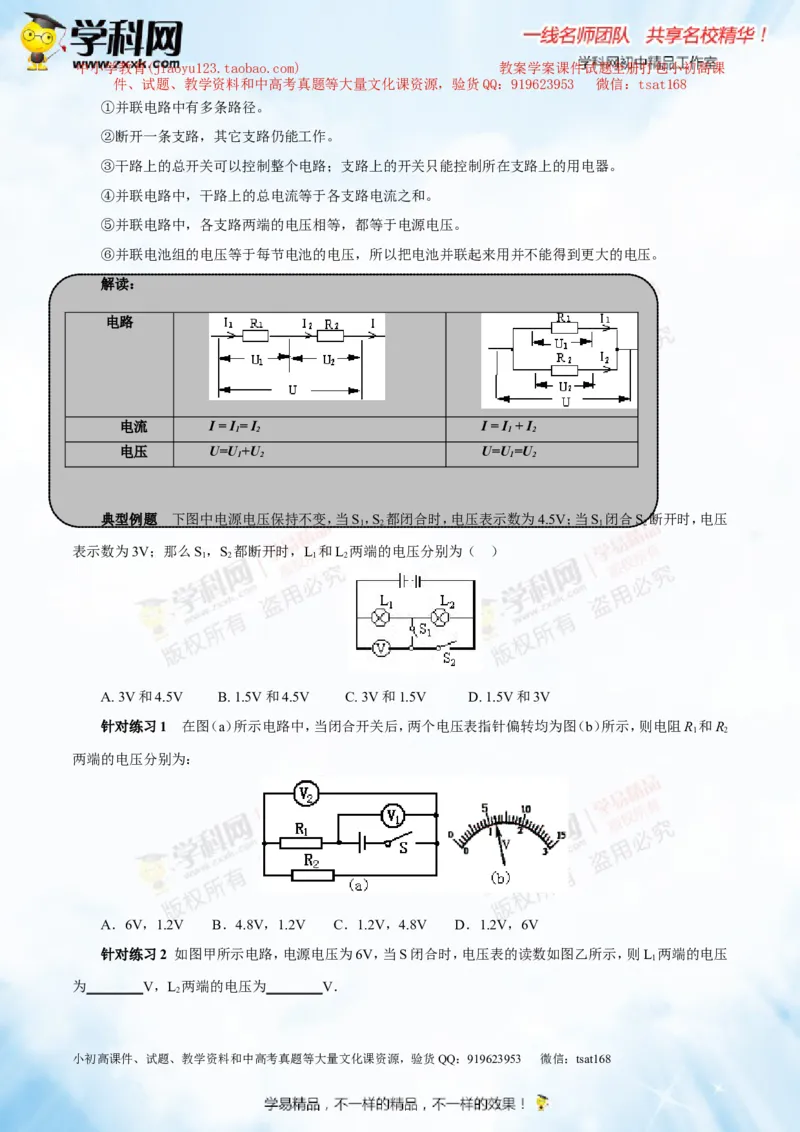

①并联电路中有多条路径。
②断开一条支路，其它支路仍能工作。
③干路上的总开关可以控制整个电路；支路上的开关只能控制所在支路上的用电器。
④并联电路中，干路上的总电流等于各支路电流之和。
⑤并联电路中，各支路两端的电压相等，都等于电源电压。
⑥并联电池组的电压等于每节电池的电压，所以把电池并联起来用并不能得到更大的电压。
解读：
电路
电流 I = I = I I = I + I
1 2 1 2
电压 U=U+U U=U=U
1 2 1 2
典型例题 下图中电源电压保持不变，当S，S 都闭合时，电压表示数为4.5V；当S 闭合S 断开时，电压
1 2 1 2
表示数为3V；那么S，S 都断开时，L 和L 两端的电压分别为（ ）
1 2 1 2
A. 3V和4.5V B. 1.5V和4.5V C. 3V和1.5V D. 1.5V和3V
针对练习1 在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R 和R
1 2
两端的电压分别为：
A．6V，1.2V B．4.8V，1.2V C．1.2V，4.8V D．1.2V，6V
针对练习2 如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L 两端的电压
1
为________V，L 两端的电压为________V．
2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

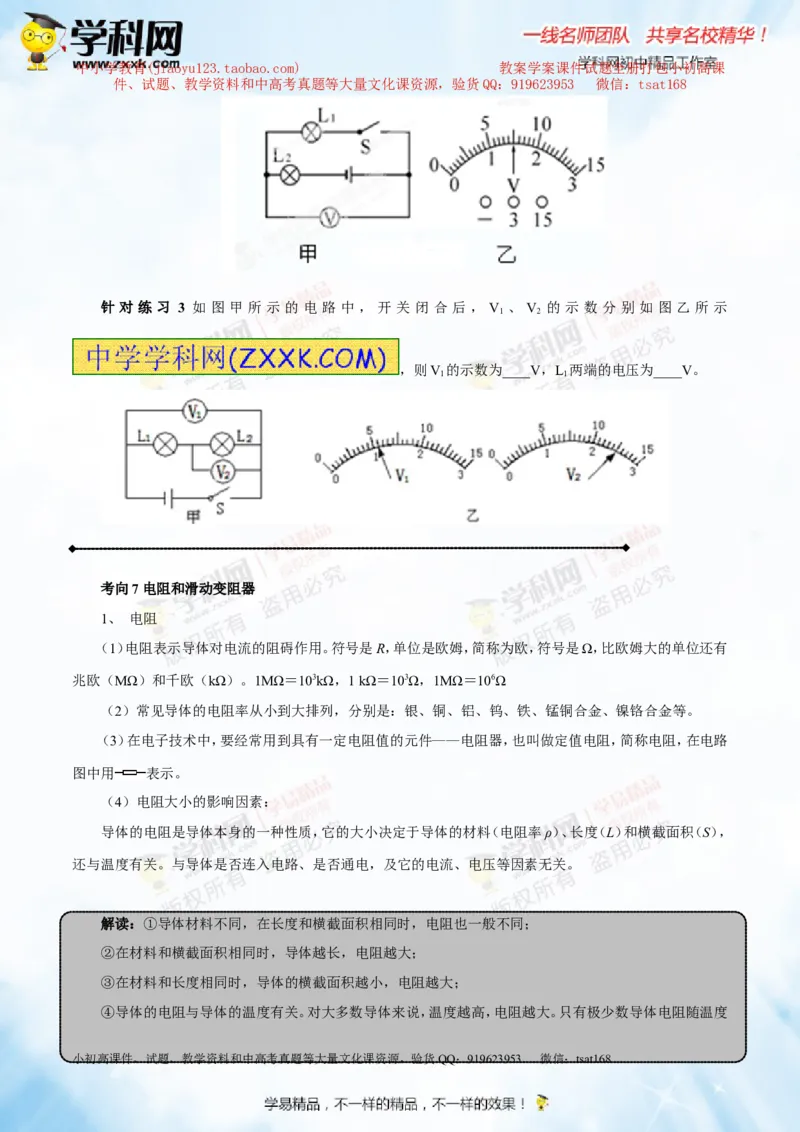

针 对 练 习 3 如 图 甲 所 示 的 电 路 中 ， 开 关 闭 合 后 ， V 、 V 的 示 数 分 别 如 图 乙 所 示
1 2
，则V 的示数为____V，L 两端的电压为____V。
1 1
考向7 电阻和滑动变阻器
1、 电阻
（1）电阻表示导体对电流的阻碍作用。符号是R，单位是欧姆，简称为欧，符号是Ω，比欧姆大的单位还有
兆欧（MΩ）和千欧（kΩ）。1MΩ＝103kΩ，1 kΩ＝103Ω，1MΩ＝106Ω
（2）常见导体的电阻率从小到大排列，分别是：银、铜、铝、钨、铁、锰铜合金、镍铬合金等。
（3）在电子技术中，要经常用到具有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻，在电路
图中用 表示。
（4）电阻大小的影响因素：
导体的电阻是导体本身的一种性质，它的大小决定于导体的材料（电阻率ρ）、长度（L）和横截面积（S），
还与温度有关。与导体是否连入电路、是否通电，及它的电流、电压等因素无关。
解读：①导体材料不同，在长度和横截面积相同时，电阻也一般不同；
②在材料和横截面积相同时，导体越长，电阻越大；
③在材料和长度相同时，导体的横截面积越小，电阻越大；
④导体的电阻与导体的温度有关。对大多数导体来说，温度越高，电阻越大。只有极少数导体电阻随温度
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
的升高而减小。（例如玻璃）

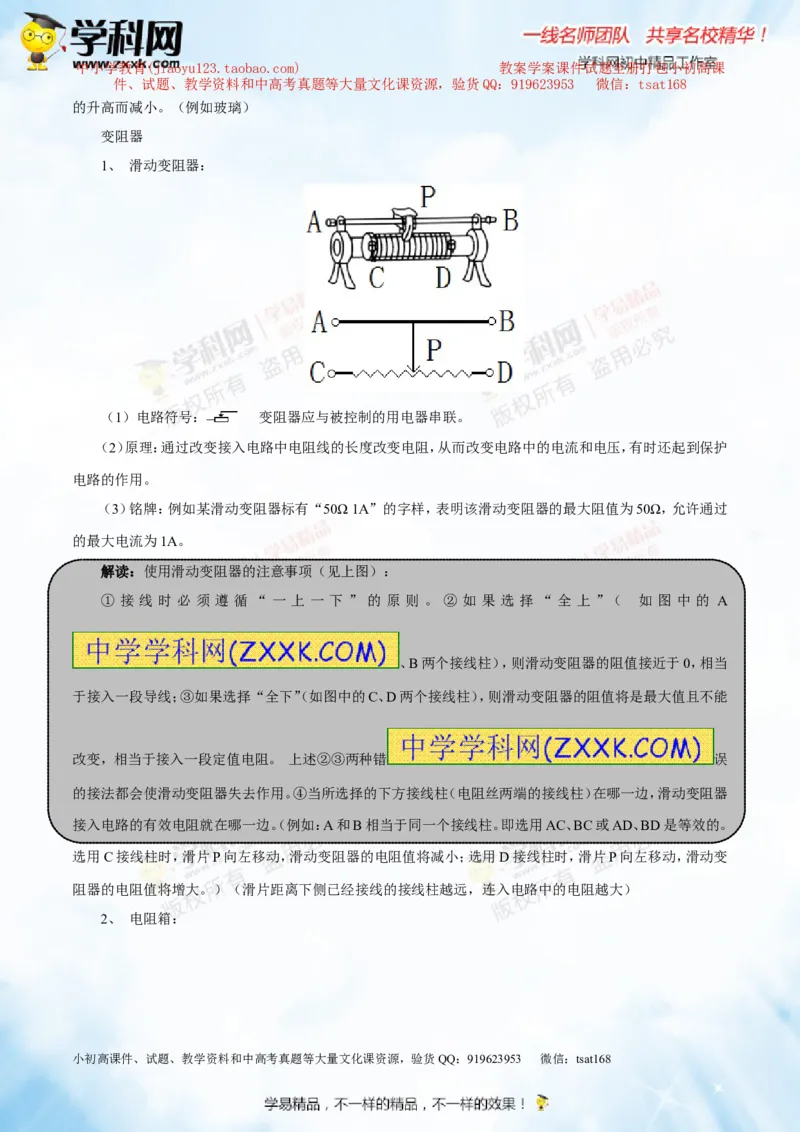

变阻器
1、 滑动变阻器：
（1）电路符号： 变阻器应与被控制的用电器串联。
（2）原理：通过改变接入电路中电阻线的长度改变电阻，从而改变电路中的电流和电压，有时还起到保护
电路的作用。
（3）铭牌：例如某滑动变阻器标有“50Ω 1A”的字样，表明该滑动变阻器的最大阻值为50Ω，允许通过
的最大电流为1A。
解读：使用滑动变阻器的注意事项（见上图）：
① 接 线 时 必 须 遵 循 “ 一 上 一 下 ” 的 原 则 。 ② 如 果 选 择 “ 全 上 ”（ 如 图 中 的 A
、B两个接线柱），则滑动变阻器的阻值接近于0，相当
于接入一段导线；③如果选择“全下”（如图中的C、D两个接线柱），则滑动变阻器的阻值将是最大值且不能
改变，相当于接入一段定值电阻。 上述②③两种错 误
的接法都会使滑动变阻器失去作用。④当所选择的下方接线柱（电阻丝两端的接线柱）在哪一边，滑动变阻器
接入电路的有效电阻就在哪一边。（例如：A和B相当于同一个接线柱。即选用AC、BC或AD、BD是等效的。
选用C接线柱时，滑片P向左移动，滑动变阻器的电阻值将减小；选用D接线柱时，滑片P向左移动，滑动变
阻器的电阻值将增大。）（滑片距离下侧已经接线的接线柱越远，连入电路中的电阻越大）
2、 电阻箱：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

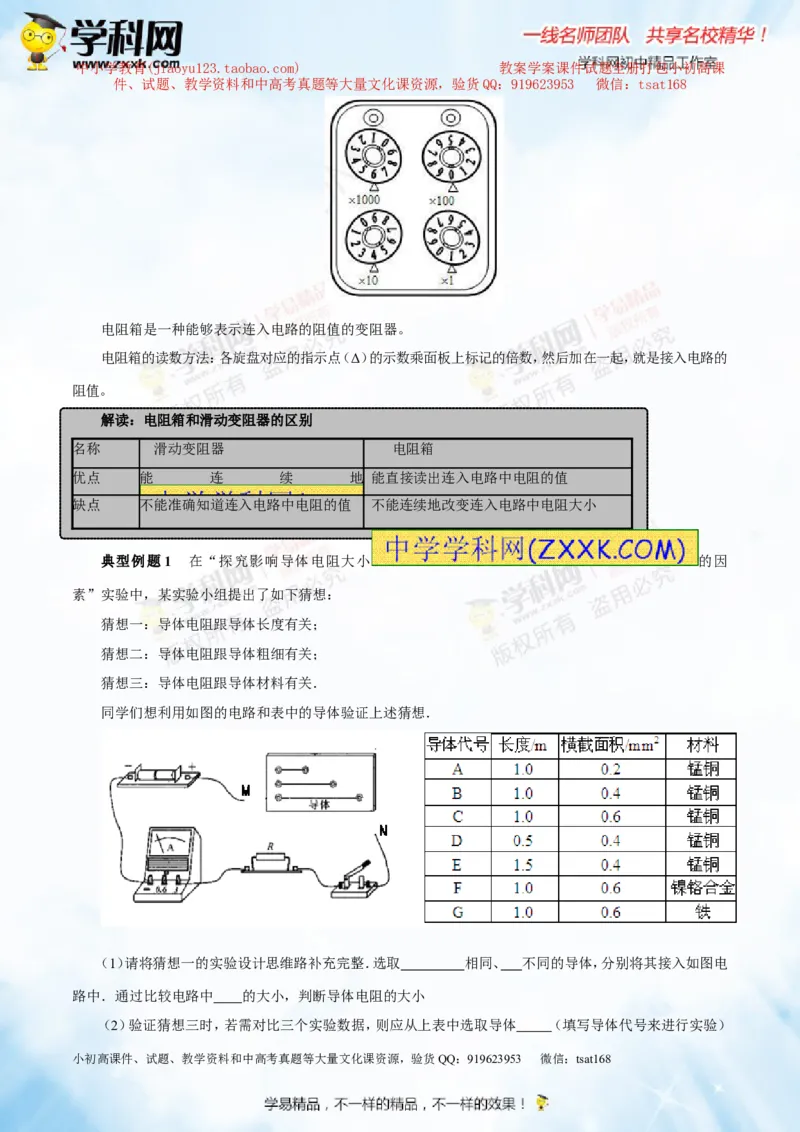

电阻箱是一种能够表示连入电路的阻值的变阻器。
电阻箱的读数方法：各旋盘对应的指示点（Δ）的示数乘面板上标记的倍数，然后加在一起，就是接入电路的
阻值。
解读：电阻箱和滑动变阻器的区别
名称 滑动变阻器 电阻箱
优点 能 连 续 地 能直接读出连入电路中电阻的值
缺点 不能准确知道连入电路中电阻的值 不能连续地改变连入电路中电阻大小
典型例题 1 在“探究影响导体电阻大小 的因
素”实验中，某实验小组提出了如下猜想：
猜想一：导体电阻跟导体长度有关；
猜想二：导体电阻跟导体粗细有关；
猜想三：导体电阻跟导体材料有关．
同学们想利用如图的电路和表中的导体验证上述猜想．
（1）请将猜想一的实验设计思维路补充完整．选取 相同、 不同的导体，分别将其接入如图电
路中．通过比较电路中 的大小，判断导体电阻的大小
（2）验证猜想三时，若需对比三个实验数据，则应从上表中选取导体 （填写导体代号来进行实验）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

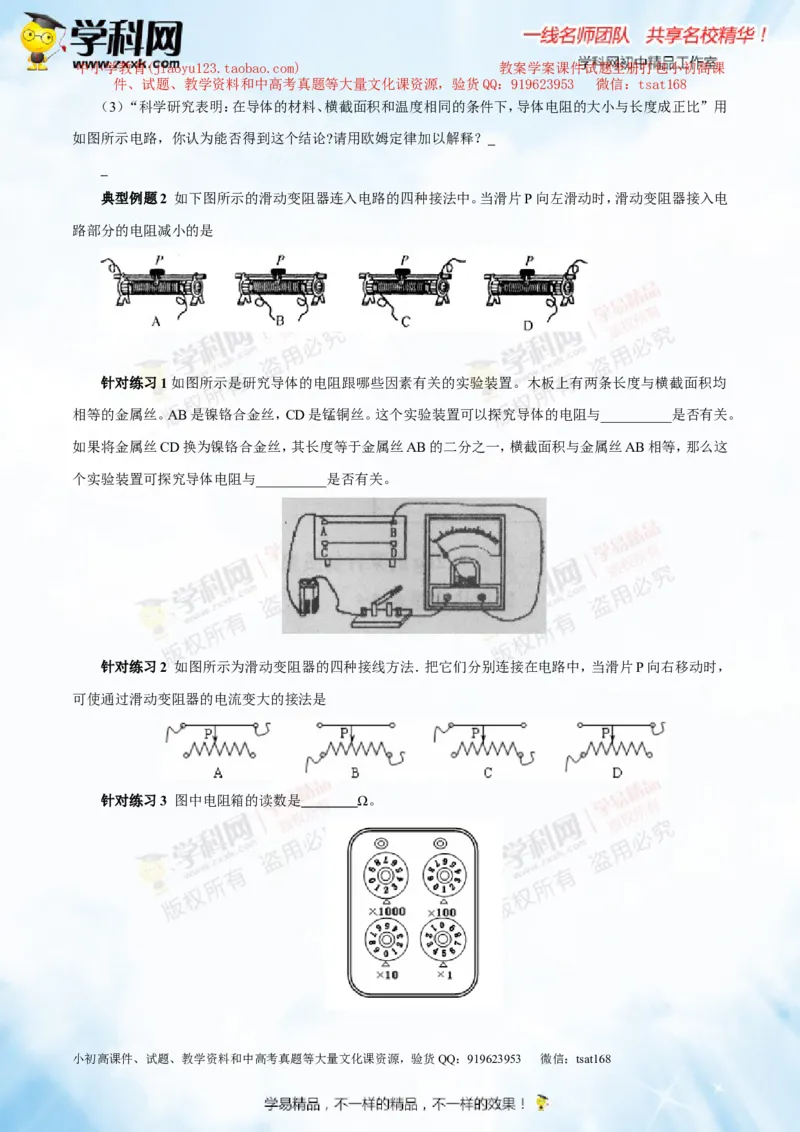

（3）“科学研究表明：在导体的材料、横截面积和温度相同的条件下，导体电阻的大小与长度成正比”用
如图所示电路，你认为能否得到这个结论?请用欧姆定律加以解释？
典型例题2 如下图所示的滑动变阻器连入电路的四种接法中。当滑片P向左滑动时，滑动变阻器接入电
路部分的电阻减小的是
针对练习1如图所示是研究导体的电阻跟哪些因素有关的实验装置。木板上有两条长度与横截面积均
相等的金属丝。AB是镍铬合金丝，CD是锰铜丝。这个实验装置可以探究导体的电阻与__________是否有关。
如果将金属丝CD换为镍铬合金丝，其长度等于金属丝AB的二分之一，横截面积与金属丝AB相等，那么这
个实验装置可探究导体电阻与__________是否有关。
针对练习2 如图所示为滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向右移动时，
可使通过滑动变阻器的电流变大的接法是
针对练习3 图中电阻箱的读数是 Ω。
