（测试时间：40分钟，满分:80分）
一、选择题（每题3分，共30分）
1.【江苏省宿迁市2015年中考物理试题】电炉中电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎
么热，主要是因为（ ）
A．通过导线的电流小于通过电阻丝的电流
B．导线的绝缘皮隔热
C．导线散热比电阻丝快
D．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少
1.D
[来源:Z_xx_k.Com]
2【. 河南省2015年中考物理试题】关于家庭电路和安全用电，下列说法正确的是（ ）
A．开关 应接在用电器和零线之间 B．用电器
着火时，应迅速向 用电器泼水
C．使用电冰箱时 ，外壳必须接地 D．为了方
便，可抓着导线拉出插座上的插头
2. C
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
解析：家庭电路中，开关直接接在用电器和火线之间，故A错误
；用电器着火时，应迅速切断电源，防止触电，故B错
误；使用电冰箱时外壳必须接地是为了防止触电事故的发生，故C正确；为了方便，抓着导线拉出插座上的插
头，很容易触电，所以，D错误。

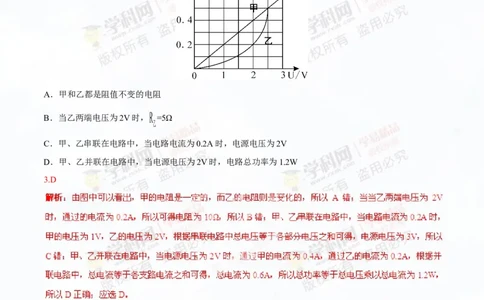

3.【湖北省鄂州市2015年中考物理试题】如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（ ）
A．甲和乙都是阻值不变的电阻
B．当乙两端电压为2V时， =5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2V
[来源:学§科§网]
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
3.D
4.【湖北省黄石市2015年中考物理试题】下列做法安全的
是（ ）
A．用湿布擦正亮着的灯泡；
B．雷雨天气在高大的树下避雨；
C．在输电线上晾晒衣物；
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
D．有人触电后应掐断电源或用干燥的木棒将电线挑开
4.D
解析：不能用湿布 擦灯泡，湿布是导体，容易导电，故A
错；由于大树的位置较高，容易让雷击中，故B错误；输电线上晾晒衣物，当人接触时容易触电，故C错；人触
电后不能直接用手拉，应使用绝缘的物体让人脱离开或切断电源，故D正确；应选D。
【考点定位】 安全用电
5.【湖南省岳阳市2015年中考物理试题】下列做法符合安全用电要求的是（ ）
A．多个大功率用电器同时使用一个插座
B． 使用测电笔时，手不接触笔尾的金属体
[来源:学§科§网]
C． 发生触电事故时，立即切断电源
D．有金属外壳的用电器使用两脚插头
5.C
解析：多个大功率用电器同时使用一个插座容易因电流过大而烧毁插座，故A不符合；手不接触笔尾的金属
体，测电笔中的氖管就不会发光，故B不符合；发生触电事故时，不能用手直接去拉触电者，应选切断电源，
故C正确；有金属外壳的用电器外壳必须接地，所以应使用三脚插头，故D错误；应选C。
6.【湖南省岳阳市2015年中考物理试题】用两只电流表按图示实验电路探究“电功率与电流的
关系”，下列说法不正确的是（ ）
A．小灯泡电功率的大小是通过灯泡的亮度来判断的
B． 将电灯泡并联是为了控制灯泡两端电压相同
C． 选用的两只小灯泡规格必须相同
D．将其中一只电流表移接到干路上也可以完成实验
[来源:]
6.C
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】电功率与电流的 关系
7. 【山东省东营市2015年中考物理试题】．如图所示，将标有“8 V 8 W"的灯泡L 和“8 V 16 W"的灯
1
泡L 接在12 V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是
2
A．灯泡L、L 都能正常发光
1 2
B． 灯泡L、L 一样亮
1 2
C．灯泡L 比灯泡L 亮
2 1
D．灯泡L 比灯泡L 亮
1 2
7.D
解析：由于两灯是串联的，总电压小于两个额定电压之和，所以两灯不可能同时正常发光，所以A错；由于两
个灯的电阻大小不同，通过的电流相等，所以实际功率是不同的，所以两个灯泡的亮度不同，所以B错；由题
目中的数据可以求出灯泡L 的电阻大于灯泡L 的电阻，所以灯泡L 的实际功率大于灯泡L 的电实际功率，
1 2 1 2
因此灯泡L 比灯泡L 亮，故应选D。
1 2
8.【天津市2015年初中学生学业考试考试】如图为某同学设计的部分家庭电路示意
图，其中电器元件连接错误的是（ ）
A.空气开关 B.双孔插座 C.带开关的灯泡 D.三孔插座
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
8.C
【考点定位】 安全用电原则

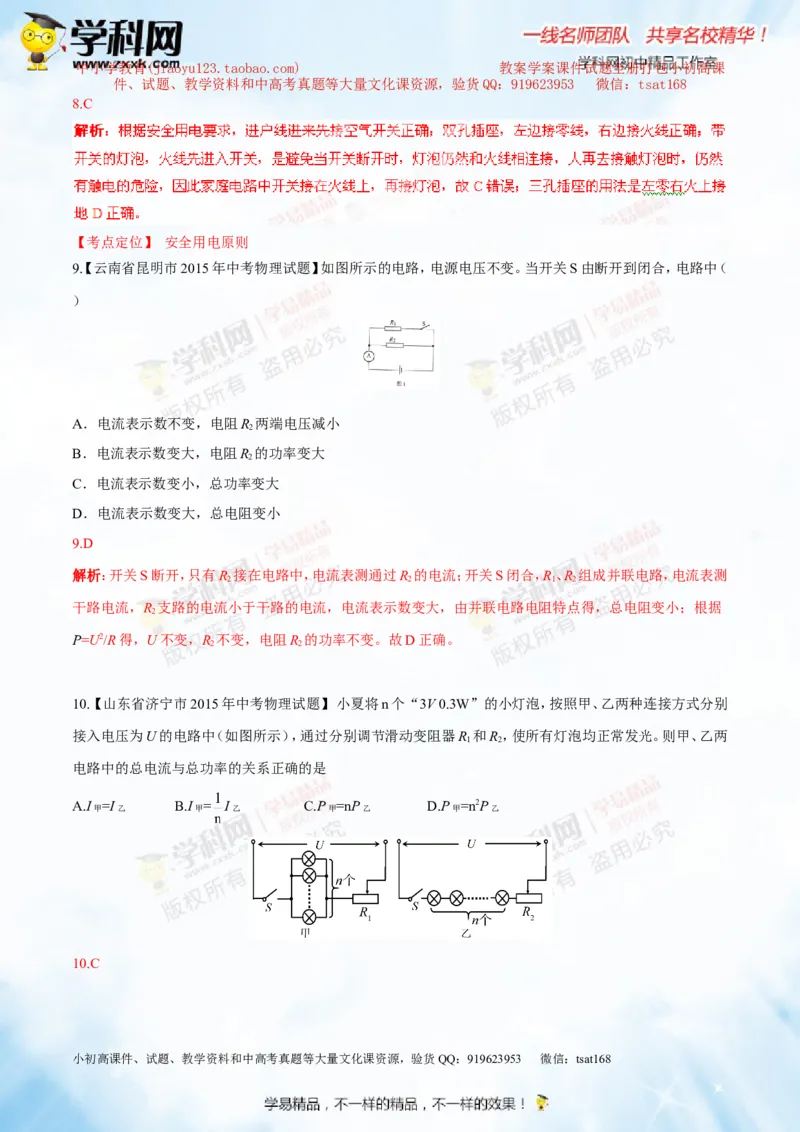

9【. 云南省昆明市2015年中考物理试题】如图所示的电路，电源电压不变。当开关S由断开到闭合，电路中（
）
A．电流表示数不变，电阻R 两端电压减小
2
B．电流表示数变大，电阻R 的功率变大
2
C．电流表示数变小，总功率变大
D．电流表示数变大，总电阻变小
9.D
解析：开关S断开，只有R 接在电路中，电流表测通过R 的电流；开关S闭合，R、R 组成并联电路，电流表测
2 2 1 2
干路电流，R 支路的电流小于干路的电流，电流表示数变大，由并联电路电阻特点得，总电阻变小；根据
2
P=U2/R得，U不变，R 不变，电阻R 的功率不变。故D正确。
2 2
10.【 山东省济宁市2015年中考物理试题】 小夏将n个“3V 0.3W”的小灯泡，按照甲、乙两种连接方式分别
接入电压为U的电路中（如图所示），通过分别调节滑动变阻器R 和R，使所有灯泡均正常发光。则甲、乙两
1 2
电路中的总电流与总功率的关系正确的是
A.I =I B.I = I C.P =nP D.P =n2P
甲 乙 甲 乙 甲 乙 甲 乙
10.C
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[来源:学§科§网]
二、填空题（每空2分，共24分）
11. 【江苏省连云港市2015年中考物理 试题解析】家里
某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的
白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S，若L正常发光，说明L ；只闭合S、S，若L发
1 1 2
出暗红色的光（发光不正常），说明L 。（选填“正常”、“短路”或“断路”）。通常人体安全电压不高于
2
V，生活中要注意用电安全。
L
S
S 1 S 2
L L
1 2
11.短路 正常 36
[来源:学+科+网Z+X+X+K]
解析：本题是排查家庭电路故障的方法。断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与
熔断的熔丝并联，然后只闭 合S、S，则灯L、L 组成串
1 1
联电路，若L正常发光，说明L 两端电压为0，L 短路。只闭合S、S，灯L、L 组成串联电路，若L发出暗红色
1 1 2 2
的光，说明L 正常。通常人体安全电压不高于36V，生活中要注意安全用电。
2
12.【 福建省福州市2015年中考物理试题】如图所示，电源电压12V，滑动变阻器标有“10Ω1 A”字样，灯L、
l
L 分别标有“6 V 6W”和“3V 3W”字样。只闭合S、S 时，滑动变阻器滑片P位于某位置，灯L、
2 l 3 1
L 均正常发光，则通过灯L 的电流为____A，滑动变阻
2 1
器消耗的电功率为P;此时只闭合S、S，为保证灯L 正常发光，滑片P应向____移动（选填“左”或“右”），
l l 2 1
滑动变阻器消耗的电功率为P，则P：P=____。
2 l 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
12. 1 右 1：2
13.【 天津市2015年初中学生学业考试考试】如图所示，当开关S闭合后，电流表A 和A 的示数比为3:2，则
1 2
R 和R 的阻值之比为 ，R 和R 消耗的电功率之比为 。
1 2 1 2
13.2：1 1：2
解析：由图看出电路为并联电路，A 测干路电流I，A 测R 支路电流I，电流表A 和A 的示数比为3:2，即
1 2 2 2 1 2
，则R 和R 的电流之比： ，根据并联电路的比例关系：
1 2
则R 和R
1 2
的阻值之比为2：1，R 和R 消耗的电功率之比为1：2。
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
14. 【山东省莱芜市2015年中考物理试题】一天晚上，小华在爷爷家发现爷爷家的电度表在10min内转了60
转．如图所示，小华利用物理课上学到的知识，计算出了此时爷爷家用电器的总功率为 kW．如果当地
家庭用电的收费标准是0.5元/kW•h．假设爷爷家平时用电时，用电器的总功
率和此时总功率相同，平均每天用电4h，一个月按30
天计算，爷爷家一个月的电费是 元．
14. 0.5 30
解析：由表盘上的数据可知，表轮转720转消耗一度电，电度表在10min内转了60转，那么1h 转360转，消
耗0.5kW•h的电能，所以可得用电器的总功率为0.5kW；一个月的用电量为：0.5kW•h×4×30=60kW•h，家庭
用电的收费标准是0.5元/kW•h，所以爷爷家一个月的电费是30元。
15.【 河南省2015年中考物理试题】下图是某款电热水龙头的电路原理图。R、R 为电热丝，通过旋转手柄可
1 2
使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换。当开关同时接触2、3触点时，水
龙头放出的是水 （选填“冷”、“温”或“热”）。若R ＝2R
2 1
，水龙头在温水挡正常工作时电功率为2000W，则它
在热水挡正常工作1min消耗的电能为 J。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
15.温 1.8×105
三、作图与实验（共11分）
16．【2015年广东省初中毕业生学业考试物理试题】下图中甲是插线板，请将乙图的内部电路连接完整。要求：
在开关断开时插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工
作电压，若指示灯损坏，开关闭合时插孔也能提供工作电压。
甲 乙
16.见下图：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
17.【 浙江省金华市2015年中考科学试题物理部分】 如
图所示电路中，电源电压为4.5V，滑动变阻器的规格为“30Ω 1A”
（1）小丽想用该电路研究“电流与电阻的关系 ”，请帮
她把电路连接完整．
（2）以下是小丽的一些操作步 骤：
①将阻值为10Ω的定值电阻R 接入电路， ，闭合开关，调节滑动变阻器，当电压表示数为
1
2.0V时，读出电流表示数并记录；
②断开开关，拆下R ，接上阻值为20Ω的定值电阻R …，使电压表示数为2.0V，读出电流表示数并记录；
1 2
③断开开关，拆下R ，接上阻值为30Ω的定值电阻R ，重复②的操作．
2 3
小丽发现无论如何移动滑动变阻器的滑片都无法使定值电阻两端电压达到2.0V，经检查电路完好．为顺利完
成实验，可行的措施有 （写一种即可）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（3）小王同学选用另一组规格相同的实验器材，进行“测定小灯泡额定功率”的实验（小灯泡
额定电压为3.8V）．小王按小丽的电路，将定值电阻换
成小灯泡，电压表量程改为“0-15V”，连接好电路进行实验．闭合开关后，出现以下现象 ：
电灯的亮暗 电流表示数I/A 电压表示数U/V
不亮 0 1.0
出现以上现象的原因可能是 （填字母编号） A．小灯泡断路 B．小灯泡短路 C．电流表断路
D．电流表短路．
17.（1）如图所示；
（2）①将滑动变阻器滑片移到阻值最大处，③增大滑动变阻器的最大阻值或降低电源电压或增大设定的电压
值；（3）D
值电阻两端电压达到2.0V。为顺利完成实验，可行的
措施有增大滑动变阻器的最大阻值或降低电源电压或增大设定的电压值；
（3）如果小灯泡断路，电流表无示数，电压表的示数接近电源电压；如果小灯泡短路，电流表有示数，电压表
无示数；如果电流表断路，电流表和电压表都无示数；如果电流表短路，电流表无示数，若滑动变阻器的阻值
过大，则电流较小，灯泡不亮，电压表的示数可能为1.0V。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
四、计算题（14分）
18. 【海南省2015年初中毕业生学业水平考试】小翔随爸爸在商店选中一款速热式电热水器，它的工作电路
图和铭牌如图所示（图中R是加热电阻，其电阻不随温度而变化）则
（1）电热水器正常工作时，电路中电流是多大？（结果保留一位小数 ）
（2）电热水器正常工作15min，加热电阻R消耗的电能是多少kw·h？
（3）根据题中电路图，再给你一个加热电阻R 和两个开关S 、S ，请你对该电热水器进行电路
0 1 2
改装。设计要求：不同季节电热水器的额定功率不同，
夏天额定功率是2000W，春、秋两季额定功率是4000W，冬季额定功率是6000W，请画出改装后的电路图，并
计算R 。
0
（4 ）从安全用电考虑，如果该电热水器直接安装到家庭
电路中，可能会造成什么后果及影响？(写一种)
18.（1）18.2A；（2）1kw·h；（3）24.2Ω；（4）见解析
[来源:学*科*网]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（2）可能是总电流过大、烧坏电路、保险丝熔断、空气开关跳闸、电能表工作不正常或损坏等。
19. 【山东省东营市2015年中考物理试题】（11分）小明家电热水器的简化电路图如图所示，S是手动开关，
l
置于热水器水箱外部；S 是温控开关，置于热水器水箱内部，当水温低于40℃时自动闭合，达到40℃时自动
2
断开；R 和R 均为用来加热且阻值不变的电热丝。使用时，手动闭合开关S，电热水器开始工作。电热水器部
1 2 l
分参数如表所示。
[来源:]
(1)电热丝R 的阻值是多少？
1
(2)加热时流过电热丝R 的电流是多少？
2
(3)假设将初温20℃的一满箱水加热至设定温度用了50 mln，则电热水器的效率是多少？【水的比
热容为4.2×l03 J/(kg·℃)，ρ =1.0×103 kg／m3】
水
19.（1）220Ω；(2)8A； (3)70.7%。
