（测试时间：40分钟，满分:80分）
一、选择题（每题3分，共30分）

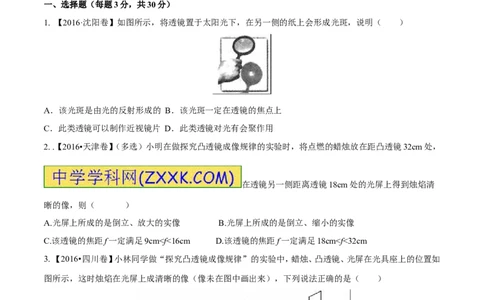

1. 【2016·沈阳卷】如图所示，将透镜置于太阳光下，在另一侧的纸上会形成光斑，说明（ ）
A．该光斑是由光的反射形成的 B．该光斑一定在透镜的焦点上
C．此类透镜可以制作近视镜片 D．此类透镜对光有会聚作用
2. .【2016•天津卷】（多选）小明在做探究凸透镜成像规律的实验时，将点燃的蜡烛放在距凸透镜32cm处，
在透镜另一侧距离透镜18cm处的光屏上得到烛焰清
晰的像，则（ ）
A.光屏上所成的是倒立、放大的实像 B.光屏上所成的是倒立、缩小的实像
C.该透镜的焦距f一定满足9cm<f<16cm D.该透镜的焦距f一定满足18cm<f<32cm
3. 【2016•四川卷】小林同学做“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如
图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来），下列说法正确的是（ ）
A．光屏上形成的是烛焰倒立等大的实像
B．图中成像特点与照相机成像特点完全相同
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C．将蜡烛移到光具座10cm刻度线处， 保持凸透镜和
光屏不动，光屏上仍可成清晰的烛焰像
D．将蜡烛移到光具座40cm刻度线处，保付凸透镜不动，无论怎样移动光屏，它上面都得不到清晰的蜡烛像
4. 【2016·宜宾卷】将一个凸透镜正对着太阳光，在凸透镜另一侧15cm处的纸上出现一个最小、最亮的光斑，
将一个物体放在该凸透镜主光轴上距光心20cm处，则在凸透镜的另一侧光屏上会出现一个（ ）
A．正立、放大的虚像 B．正立、缩小的虚像 C．倒立、放大的实像 D．倒立、缩小的实像

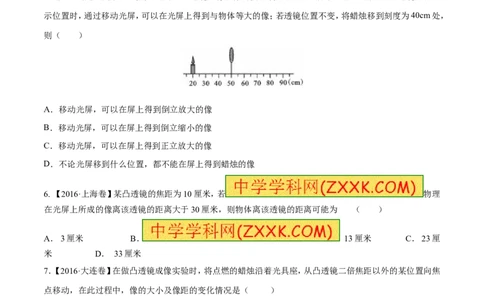

5. 【2016·雅安卷】如图是用来他那就凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图
示位置时，通过移动光屏，可以在光屏上得到与物体等大的像；若透镜位置不变，将蜡烛移到刻度为40cm处，
则（ ）
A．移动光屏，可以在屏上得到倒立放大的像
B．移动光屏，可以在屏上得到倒立缩小的像
[来源:学+科+网]
C．移动光屏，可以在屏上得到正立放大的像
D．不论光屏移到什么位置，都不能在屏上得到蜡烛的像
6. 【2016·上海卷】某凸透镜的焦距为10厘米，若 物理
在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为 （ ）
[来源:学科网ZXXK]
A． 3厘米 B． 13厘米 C． 23厘
米 D． 33厘米
7．【2016·大连卷】在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦
点移动，在此过程中，像的大小及像距的变化情况是（ ）
A、像和像距都逐渐变大 B、像和像距都逐渐变小
C、像 逐渐变大 ，像距逐渐变小 D、像逐渐变小，像距
逐渐变大
[来源:学+科+网]
8.【 2016·日照卷】在探究凸透镜成像规律的实验中，当把物体放在距离凸透镜40cm处时，在另一侧距离凸透
镜40cm处得到一个倒立、等大的实像．下列说法正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．将物体移至距离透镜30cm处时，得到的像 与照相
机成像的性质相同
B．将物体移至距离透镜10cm处时，在另一侧会得到倒立、放大的实像
C．将物体移至距离透镜10cm处时，在同一侧会得到正立、放大的实像
D．距离透镜40cm处发出的两条光线（如图），经过透镜后能汇聚在主光轴上的一点

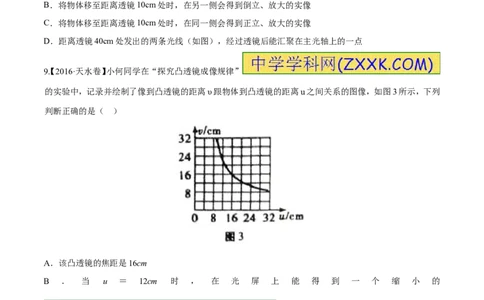

9【. 2016·天水卷】小何同学在“探究凸透镜成像规律”
的实验中，记录并绘制了像到凸透镜的距离υ跟物体到凸透镜的距离u之间关系的图像，如图3所示，下列
判断正确的是（ ）
A．该凸透镜的焦距是16cm
B ． 当 u ＝ 12cm 时 ， 在 光 屏 上 能 得 到 一 个 缩 小 的
像
C．当u＝20cm时，成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小
10 ．【2016·娄底卷】某班同学在“探究凸透镜成像规
律”实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间的图象，如图所示，下列判断
正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．该凸透镜的焦距是4cm
B．当u=3.5cm时，在光屏上能得到一个缩小的像
C．当u=5cm时成放大的像，投影仪就是根据这一原理制成的
[来源:学§科§网Z§X§X§K]
D．把物体从距凸透镜3cm处移动到8cm处的过程中，像逐渐变小
二、填空题（每空2分，共22分）

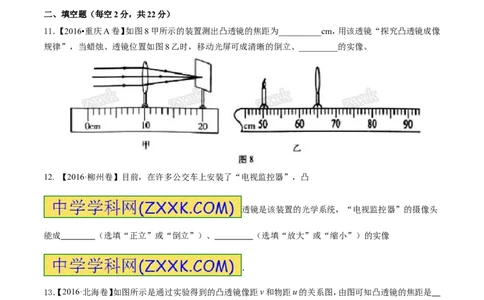

11．【2016•重庆A卷】如图8甲所示的装置测出凸透镜的焦距为__________cm，用该透镜“探究凸透镜成像
规律”，当蜡烛、透镜位置如图8乙时，移动光屏可成清晰的倒立、_________的实像。
12. 【2016·柳州卷】目前，在许多公交车上安装了“电视监控器”，凸
透镜是该装置的光学系统，“电视监控器”的摄像头
能成 （选填“正立”或“倒立”）、 （选填“放大”或“缩小”）的实像
．
13．【2016·北海卷】如图所示是通过实验得到的凸透镜像距v和物距u的关系图，由图可知凸透镜的焦距是
cm，若利用这个凸透镜作为照相机的镜头，要得到清晰的像，被拍摄的物体距离照相机至少大于 cm．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
14．【2016·荆门卷】有一种新型自拍神器（如图），可用手机发出的电磁波来遥控它在空中悬停、飞行、拍照．
其镜头部分相当于一个 ．拍照时，物体通过镜头成倒立、 的实像．现使自拍神器远
离自己，同步传播到手机上自己的像会变
．
15.【 2016·聊城卷】小王同学在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜、光屏的位置如图所示时，
烛焰在光屏上成一清晰的像，则该像是倒立、＿＿＿＿的实像，生活中使用的＿＿＿＿（选填“照相机”
“投影仪”或“放大镜”）就是利用这一成像规律来工作的。
0 10 20 30 40 50 60 70 80 90 100
c
m
三、作图与实验（共28分）
16. 【2016•广东卷】（4分）如题15-1图所示，可以利用不同的光学元件来改变入射光线OA的传播
方向。请在图中分别画出两种合适的光学元件（只
要求画出光学元件大致位置的示意图，但须与光学规律相符）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
17.（6分）【2016·永州卷】如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线．
[来源:学科网]
18.（10分）【2016•山东临沂卷】小明 用焦距为10cm的
凸透镜做“探究凸透镜成像规律”的实验。
（1）调整器材高度时，应 （填“点燃”或“不点燃”）蜡烛。
[来源:学&科&网Z&X&X&K]
（2）器材处于图甲所示位置时，烛焰恰好在光屏上成清晰的像，这与 （填“照相机”、“投
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
影仪”或“放大镜”）的成像特点相同。
（3）将蜡烛移动至20cm刻度处，应将光屏移动到 （填序号）范围的某一位置才能再次在光屏得到清
晰的像 。
A 、50cm—60cm B、60cm—70cm C、70cm—
80cm
（4）将蜡烛移动至45cm刻度处时，取下光屏，从凸透镜右侧通过凸透镜可以看到烛焰的放大的
（填“虚”或“实）像。
（5）张老师用发光二极管制作了一个“F”形光源（如图乙）代替蜡烛放在30cm刻度处，则光屏上得到的清
晰的像应该是图丙中的 （填序号）。
19（. 8分）【2016•山东枣庄卷】小峰在探究凸透镜成像规律之后，又对凸透镜的焦距与其凸起程度的关系进行
了探究：
（1）小峰第一次选取一个凸起程度较小的凸透镜，测量焦距的实验如图甲所示，测得的焦距为 ．
（2）第二次他又选用一个凸起程度较大的凸透镜，测得的焦距为8cm，由这两次实验可得出的初步结论：
．
（3）小峰回想起白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带（如图乙所示），受
此启发，于是他选取焦距为10cm的凸透镜，用红光和蓝光来进行图甲的实验，实验结论：对同一凸透镜，
的焦距大些．
（4）在用焦距为10cm的凸透镜探究成“等大实像”的实验时，老师发现有两个小组所测像距分别为17.5cm
和22cm，与理论像距20cm相比偏差较大．若不是因为长度测量方法错误和测量误差导致的，请分析出现这
种情况的原因：
．
