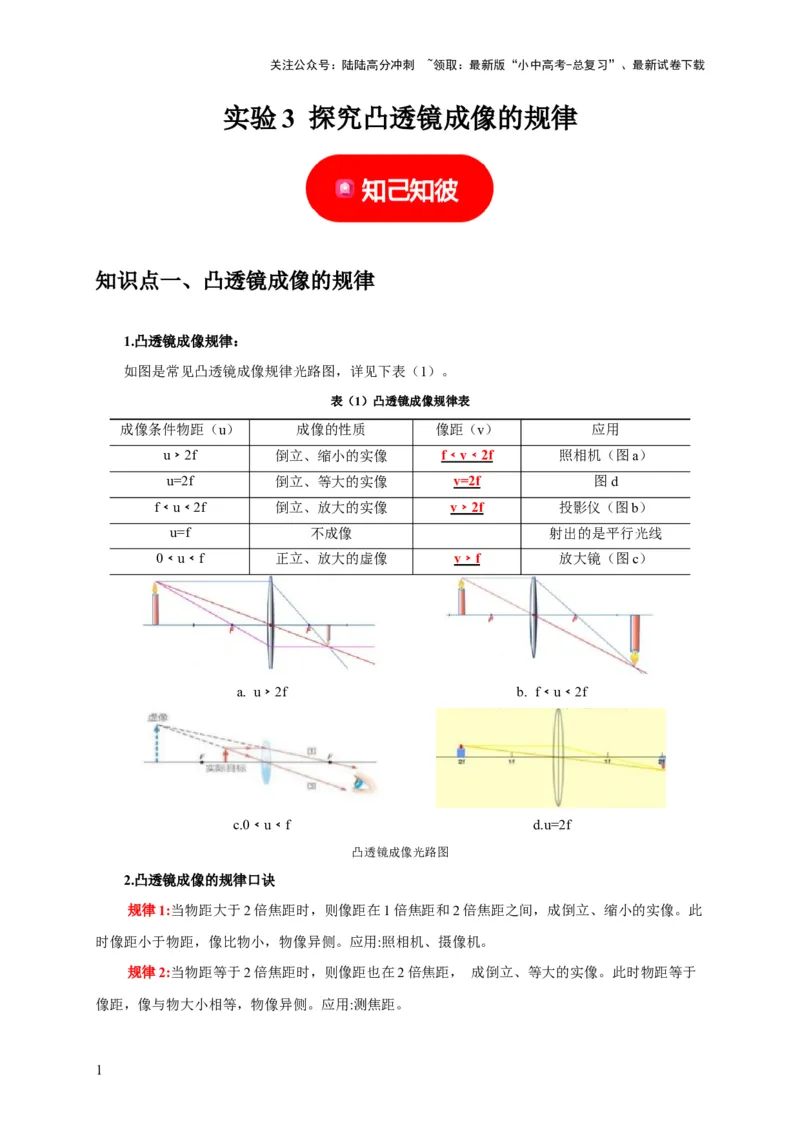

实验 3 探究凸透镜成像的规律
知识点一、凸透镜成像的规律
1.凸透镜成像规律：
如图是常见凸透镜成像规律光路图，详见下表（1）。
表（1）凸透镜成像规律表
成像条件物距（u） 成像的性质 像距（v） 应用
u﹥2f 倒立、缩小的实像 f﹤v﹤2f 照相机（图a）
u=2f 倒立、等大的实像 v=2f 图d
f﹤u﹤2f 倒立、放大的实像 v﹥2f 投影仪（图b）
u=f 不成像 射出的是平行光线
0﹤u﹤f 正立、放大的虚像 v﹥f 放大镜（图c）
a. u﹥2f b. f﹤u﹤2f
c.0﹤u﹤f d.u=2f
凸透镜成像光路图
2.凸透镜成像的规律口诀
规律1:当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。此
时像距小于物距，像比物小，物像异侧。应用:照相机、摄像机。
规律2:当物距等于2倍焦距时，则像距也在2倍焦距， 成倒立、等大的实像。此时物距等于
像距，像与物大小相等，物像异侧。应用:测焦距。
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

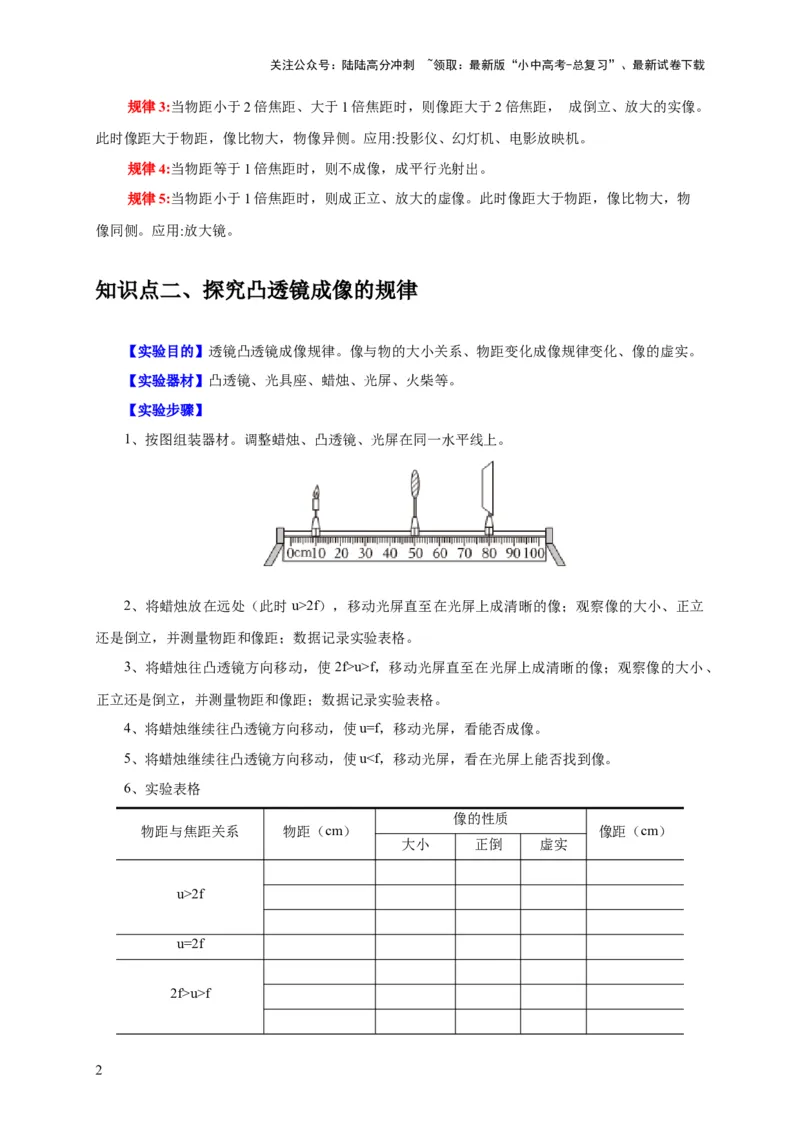

规律3:当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距， 成倒立、放大的实像。
此时像距大于物距，像比物大，物像异侧。应用:投影仪、幻灯机、电影放映机。
规律4:当物距等于1倍焦距时，则不成像，成平行光射出。
规律5:当物距小于1倍焦距时，则成正立、放大的虚像。此时像距大于物距，像比物大，物
像同侧。应用:放大镜。
知识点二、探究凸透镜成像的规律
【实验目的】透镜凸透镜成像规律。像与物的大小关系、物距变化成像规律变化、像的虚实。
【实验器材】凸透镜、光具座、蜡烛、光屏、火柴等。
【实验步骤】
1、按图组装器材。调整蜡烛、凸透镜、光屏在同一水平线上。
2、将蜡烛放在远处（此时u>2f），移动光屏直至在光屏上成清晰的像；观察像的大小、正立
还是倒立，并测量物距和像距；数据记录实验表格。
3、将蜡烛往凸透镜方向移动，使2f>u>f，移动光屏直至在光屏上成清晰的像；观察像的大小、
正立还是倒立，并测量物距和像距；数据记录实验表格。
4、将蜡烛继续往凸透镜方向移动，使u=f，移动光屏，看能否成像。
5、将蜡烛继续往凸透镜方向移动，使u2f
u=2f
2f>u>f
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

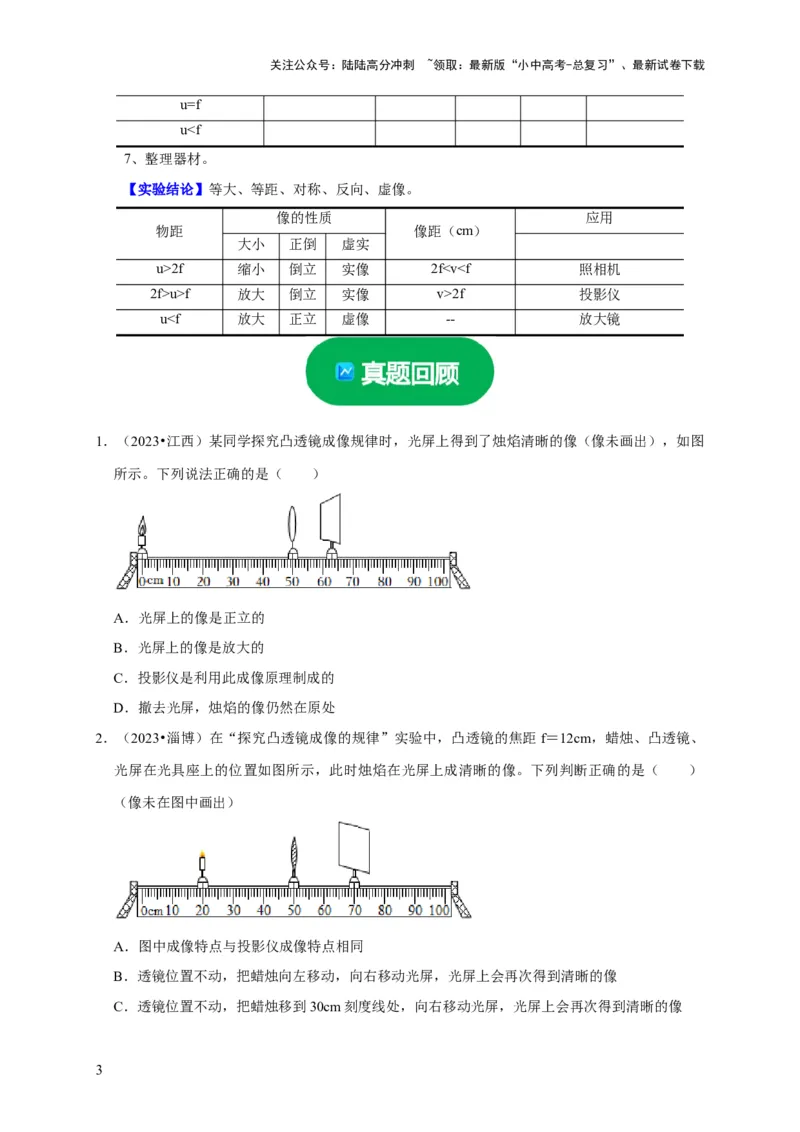

u=f
u2f 缩小 倒立 实像 2fu>f 放大 倒立 实像 v>2f 投影仪
u
