专题 03 透镜及其应用（原卷版）
【内容播报】
特别说明：典例是2023年的中考真题，即时检测是最新的全国各地的模拟题，好题冲关是
2022年的期末考试题和2023年的模拟考试题和2023年的中考真题中经过多次筛选。知识点
以挖空的形式设计，便于学生提前预习，考点通过方法总结，知识加工，便于学生理解和记
忆，好题冲关分层设计，针对于不同的学生。
知识点 考点 好题冲关
透镜 透镜及其特点（1例题+3即时检测） 基础过关（21）
凸透镜成像规律 凸透镜成像规律及其应用（1例题+3即时检测） 能力提升（20）
眼睛和眼镜 视力的矫正（1例题+3即时检测） 真题感悟（13题）
显微镜和望远镜 透镜的应用（1例题+4即时检测）
1. 了解透镜的分类和透镜对光线的作用；
2. 掌握透镜的三条特殊光线的传播和放大镜的工作原理；
3. 掌握凸透镜成像规律和凸透镜在生活中的应用；
4. 掌握远视和近视的成像原理及视力的矫正问题；
5. 理解显微镜和望远镜的成像特点；
知识点1：透镜
认识凸透镜和凹透镜
1. 凸透镜
（1）外形特征：中间____、边缘_____
（2）对光的作用：____________
（3）相关概念：
（4）三条特殊光线：
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
2. 凹透镜
（1）外形特征：中间_____、边缘_____
（2）对光的作用：___________
（3）相关概念：
（4）三条特殊光线：
【提示】凸透镜表面越凸，焦距越短，折光能力越强.
知识点2： 凸透镜成像规律
1. 探究凸透镜成像规律
（1）实验装置
（2）安装细节
调节烛焰、凸透镜和光屏，使三者的中心大致在同一_________，使像成在光屏的__________
（3）评估交流
无论如何移动光屏，均得不到像的原因：一是凸透镜、烛焰、光屏的中心不在____________；二是蜡
烛在_____________或蜡烛在焦点上
（4）深入拓展
①遮住凸透镜一部分，成像性质不变，像变_______
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
②蜡烛与光屏对调后，物距变_____距，像距变物距，像的大小与对调前相______，这也说明了光路
的可逆性
2. 凸透镜成像规律及其应用
物体到凸透 像的性质 像到凸透 应用
镜的距离u
正倒 大小 虚实 镜的距离v
u＞2f 倒立 缩小 实像 2f＞v＞f 照相机
u＝2f 倒立 等大 实像 v＝2f 间接测焦距
2f＞u＞f 倒立 放大 实像 v＞2f 投影仪
u＝f 不成像
u＜f 正立 放大 虚像 v＞u 放大镜
巧记规律 一倍焦距分虚实，二倍焦距分大小；成实像时，物近像远像变大，物远像近像变小
【提示】当没有给出凸透镜焦距时，可利用太阳光粗略测量凸透镜的焦距.
知识点3：眼睛和眼镜
1. 眼睛与照相机
（1）.眼睛
成像元件：_______、角膜； 承像元件：___________
看远近不同物体的调节：调节晶状体的弯曲程度（调节________）
（2）照相机
成像元件：凸透镜； 承像元件：光屏
看远近不同物体的调节：调节像距
2.近视眼和远视眼
（1）近视眼
视觉特征：近处清晰,远处模糊
形成原因：晶状体太_____，折光能力太_____眼球前后方向太_____
成像位置：在视网膜____方
成像光路：
矫正镜片：凹透镜
（2）远视眼
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
视觉特征：远处清晰,近处模糊
形成原因：晶状体太____，折光能力太_____眼球前后方向太_____
成像位置：在视网膜____方
成像光路：
矫正镜片：凸透镜
知识点4：显微镜和望远镜
1. 显微镜和望远镜的对比
显微镜 望远镜
物镜 成倒立、放大的实像，相当于投影仪 成倒立、缩小的实像，相当于照相机
目镜 成正立、放大的虚像，相当于放大镜
2. 视角
（1）定义：由物体两端射出的两条光线在眼球内交叉而成的角叫视角.
（2）影响因素：视角与物体本身的________及物体和人眼之间的________有关.
考点一 透镜及其特点
凸透镜 凹透镜
定义 中间厚边缘薄（孕妇） 中间薄，边缘厚（肚子饿扁了）
特点 光线提前相交（汇聚） 光线延后相交（发散）
对光线的作用
光路（可逆）
特点 （1）过心不变；（2）平行过焦；（3）过焦点不变；
【典例1】（2023·西藏·统考中考真题）中国航天员王亚平在离地球表面约 的“天宫”空间站上通
过天地连线，给同学们展示了一堂精彩的科学课。如图为王亚平老师做“水球”实验时的情景，下列说法
正确的是（ ）
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

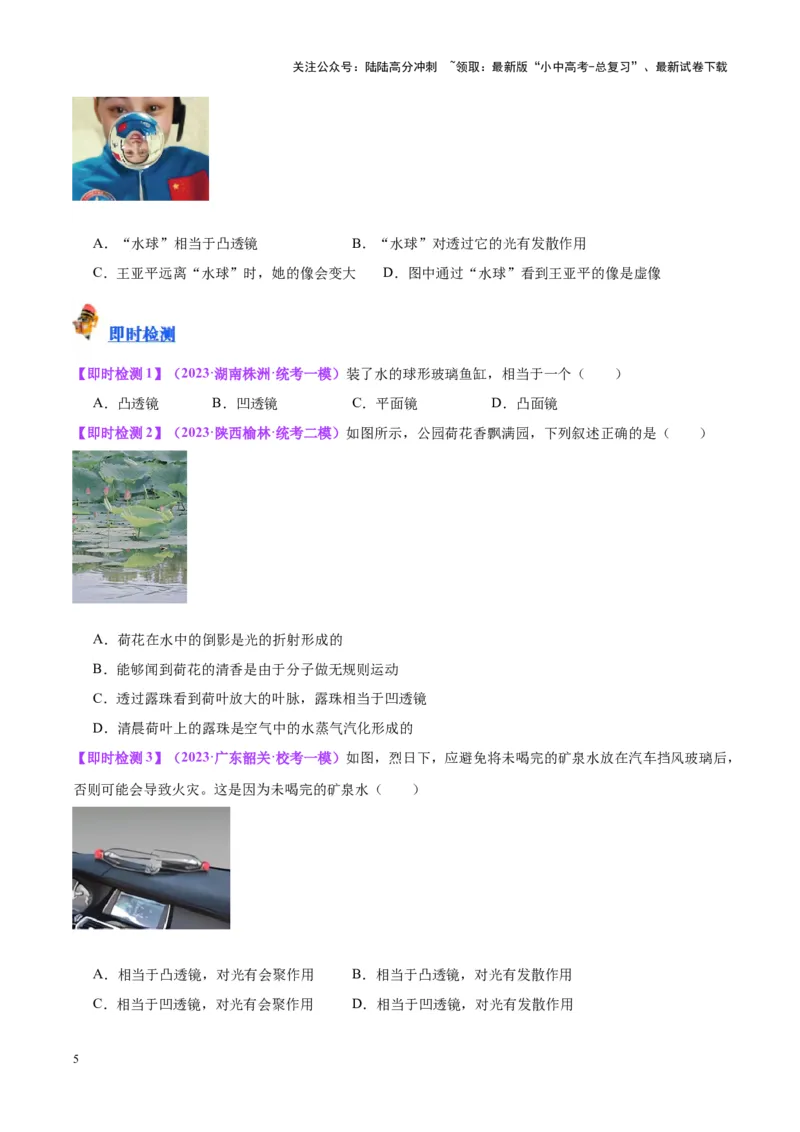

A．“水球”相当于凸透镜 B．“水球”对透过它的光有发散作用
C．王亚平远离“水球”时，她的像会变大 D．图中通过“水球”看到王亚平的像是虚像
【即时检测1】（2023·湖南株洲·统考一模）装了水的球形玻璃鱼缸，相当于一个（ ）
A．凸透镜 B．凹透镜 C．平面镜 D．凸面镜
【即时检测2】（2023·陕西榆林·统考二模）如图所示，公园荷花香飘满园，下列叙述正确的是（ ）
A．荷花在水中的倒影是光的折射形成的
B．能够闻到荷花的清香是由于分子做无规则运动
C．透过露珠看到荷叶放大的叶脉，露珠相当于凹透镜
D．清晨荷叶上的露珠是空气中的水蒸气汽化形成的
【即时检测3】（2023·广东韶关·校考一模）如图，烈日下，应避免将未喝完的矿泉水放在汽车挡风玻璃后，
否则可能会导致火灾。这是因为未喝完的矿泉水（ ）
A．相当于凸透镜，对光有会聚作用 B．相当于凸透镜，对光有发散作用
C．相当于凹透镜，对光有会聚作用 D．相当于凹透镜，对光有发散作用
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
考点二 凸透镜成像的规律及其应用
像的性质
物距与焦 像距与焦
应用
距的关系 距的关系 倒、 放大、缩小、等 虚、
正 大 实
u＞2f f＜v＜2f 倒 缩小 实 照相机
u=2f v=2f 倒 等大 实 确定凸透镜焦距
f＜u＜2f v＞2f 倒 放大 实 投影仪
u=f 不成像 探照灯
u＜f v＞f 正 放大 虚 放大镜
【典例2】（2023·山东青岛·统考中考真题）在第一次天宫授课中，王亚平制作了一个悬在空中的水球，透
过水球看到了她倒立、缩小的像，如图甲所示。老师告诉小海这个水球相当于一个凸透镜，小海利用图乙
所示器材进行探究，将焦距为10cm的凸透镜固定在50cm刻度线处。
（1）当小海将蜡烛和光屏移至图乙所示位置时，烛焰恰好在光屏的中心成清晰的倒立、缩小的像，这个
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
像是 （选填“实”或“虚”）像，此时物距u与焦距f的关系是 （选填
“u>2f”“f<u<2f”或“u<f”）；
（2）当小海将蜡烛移至35cm刻度线处时，应向 移动光屏，才能在光屏上成清晰的倒立、
（选填“放大”“等大”或“缩小”）的像；
（3）依据上述实验规律，小海判定：透过水球看到王亚平倒立、缩小的像时，她到水球球心的距离u与水
球透镜焦距f的关系满足 （选填“u>2f”“f<u<2f”或“u<f”）；
（4）凸透镜在生活中有许多应用，请列举一例： 。
【即时检测1】（2023·江苏无锡·统考一模）某兴趣小组做“探究凸透镜成像规律”的实验。
（1）现将凸透镜、蜡烛和光屏放在光具座上进行实验。其中 （选填“A”、“B”或“C”）处应放置
透镜；
（2）小明保持透镜的位置不动，将点燃的蜡烛从90cm处移至60cm处的过程中，发现烛焰在图示位置光
屏上所成的像一直比较清晰，由此小明估计透镜的焦距约为 cm。小明运用这种方法测出来的焦距
与实际相比 （选填“偏大”或“偏小”）；
（3）调整物距，使烛焰在光屏上成倒立、缩小的像和倒立放大的像，多次实验，测量并记录物距和像距，
如下表。请将下表中漏缺的数据补上 ；
像的性质 实验序号 物距u/cm 像距v/cm
1 20.0 6.5
倒立、缩小的像 2 15.0 7.5
3 11.0 9.0
1 9.0 11.0
倒立、放大的像 2 7.5
3 6.0 33.3
（4）小明猜想，烛焰成倒立、等大的像时的物距可能是10cm，他猜想的依据是 ；
（5）当把蜡烛放在刻度37cm处时，移动光屏，光屏上得不到清晰的像，此时取下光屏，透过透镜观察，
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
我们可以看到蜡烛正立 的像，为了确定是否是虚像，接下来的操作是 。

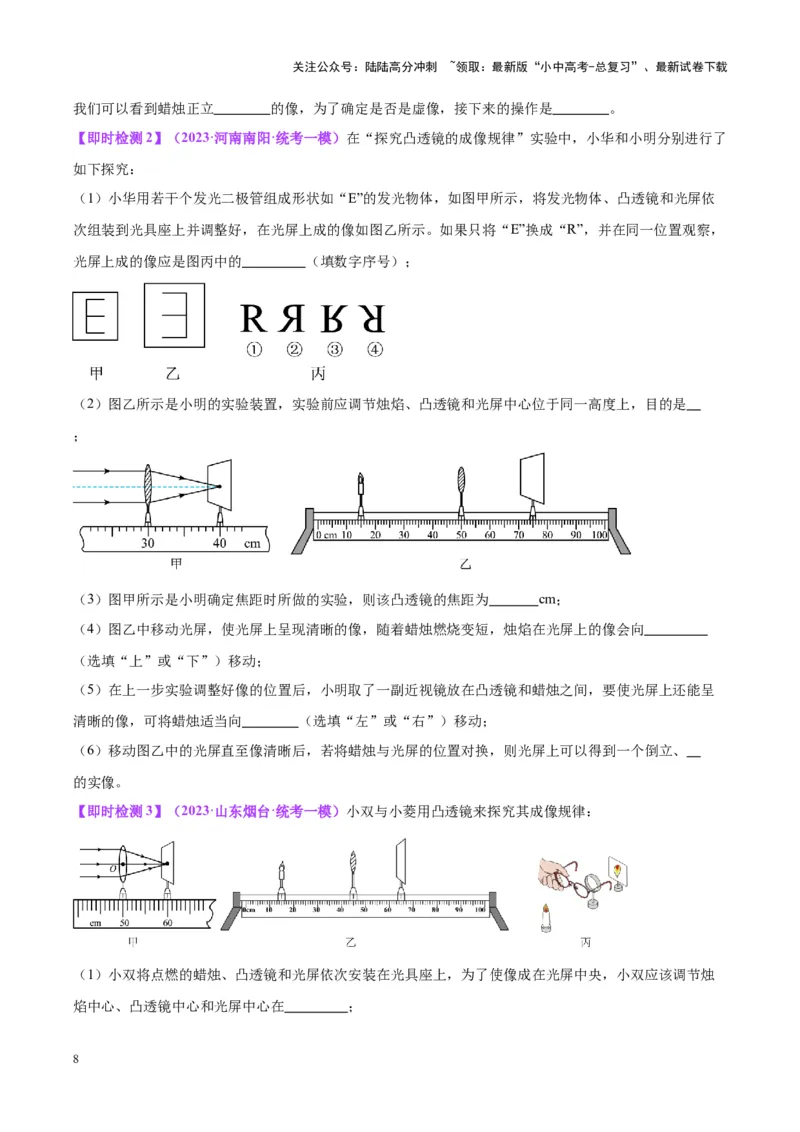

【即时检测2】（2023·河南南阳·统考一模）在“探究凸透镜的成像规律”实验中，小华和小明分别进行了
如下探究：
（1）小华用若干个发光二极管组成形状如“E”的发光物体，如图甲所示，将发光物体、凸透镜和光屏依
次组装到光具座上并调整好，在光屏上成的像如图乙所示。如果只将“E”换成“R”，并在同一位置观察，
光屏上成的像应是图丙中的 （填数字序号）；
（2）图乙所示是小明的实验装置，实验前应调节烛焰、凸透镜和光屏中心位于同一高度上，目的是
；
（3）图甲所示是小明确定焦距时所做的实验，则该凸透镜的焦距为 cm；
（4）图乙中移动光屏，使光屏上呈现清晰的像，随着蜡烛燃烧变短，烛焰在光屏上的像会向
（选填“上”或“下”）移动；
（5）在上一步实验调整好像的位置后，小明取了一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能呈
清晰的像，可将蜡烛适当向 （选填“左”或“右”）移动；
（6）移动图乙中的光屏直至像清晰后，若将蜡烛与光屏的位置对换，则光屏上可以得到一个倒立、
的实像。
【即时检测3】（2023·山东烟台·统考一模）小双与小菱用凸透镜来探究其成像规律：
（1）小双将点燃的蜡烛、凸透镜和光屏依次安装在光具座上，为了使像成在光屏中央，小双应该调节烛
焰中心、凸透镜中心和光屏中心在 ；
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）凸透镜的焦距如图甲所示，当烛焰、凸透镜位于图乙中刻度对应的位置时，光屏上得到一个清晰的
像，该像是一个倒立、 的实像，此时所成的像与 所成的像性质相同（选填“照相机”、
“投影仪”或“放大镜”）；
（3）保持（2）中蜡烛位置不变，小菱用焦距为 的凸透镜B替换凸透镜A，将凸透镜B仍固定
在光具座45cm刻度线处，移动光屏，为使在光屏上仍得到烛焰清晰的像，应该将光屏向 （选填
“靠近”或“远离”）凸透镜B的方向移动；
（4）实验一段时间后，发现蜡烛渐渐变短了，要使烛焰的像仍然成在光屏中心，应该将光屏向
移动；
（5）如果把凸透镜看作眼睛的晶状体，光屏看作视网膜。给“眼睛”戴上近视眼镜，使烛焰在“视网
膜”上成一清晰的像，如图丙所示。若取下近视眼镜，为使光屏上得到清晰的像，应将光屏
（选填“靠近”或“远离”）凸透镜；
（6）小菱还发现：凸透镜成实像时，像与物上下颠倒，进而思考到：凸透镜成实像时，像和物左右是否
相反？请你帮他设计一个比较简单的判断方法 。
考点三 视力的矫正
近视眼 远视眼
外形
晶状体太厚，折光能力太强，成像于视网
成因 晶状体太薄，折光能力太弱，成像于视网膜后
前
佩戴用凹透镜做成的近视眼镜 佩戴用凸透镜做成的远视眼镜
矫正
方法
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

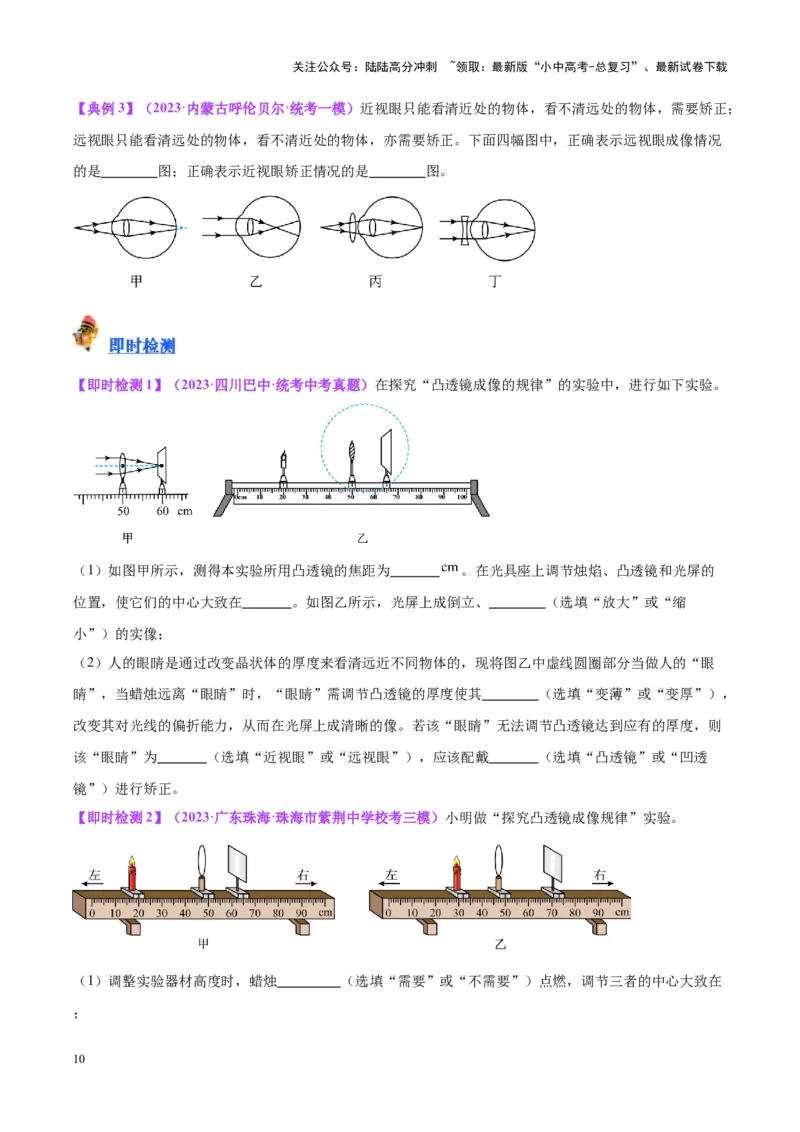

【典例3】（2023·内蒙古呼伦贝尔·统考一模）近视眼只能看清近处的物体，看不清远处的物体，需要矫正；
远视眼只能看清远处的物体，看不清近处的物体，亦需要矫正。下面四幅图中，正确表示远视眼成像情况
的是 图；正确表示近视眼矫正情况的是 图。
【即时检测1】（2023·四川巴中·统考中考真题）在探究“凸透镜成像的规律”的实验中，进行如下实验。
（1）如图甲所示，测得本实验所用凸透镜的焦距为 。在光具座上调节烛焰、凸透镜和光屏的
位置，使它们的中心大致在 。如图乙所示，光屏上成倒立、 （选填“放大”或“缩
小”）的实像；
（2）人的眼睛是通过改变晶状体的厚度来看清远近不同物体的，现将图乙中虚线圆圈部分当做人的“眼
睛”，当蜡烛远离“眼睛”时，“眼睛”需调节凸透镜的厚度使其 （选填“变薄”或“变厚”），
改变其对光线的偏折能力，从而在光屏上成清晰的像。若该“眼睛”无法调节凸透镜达到应有的厚度，则
该“眼睛”为 （选填“近视眼”或“远视眼”），应该配戴 （选填“凸透镜”或“凹透
镜”）进行矫正。
【即时检测2】（2023·广东珠海·珠海市紫荆中学校考三模）小明做“探究凸透镜成像规律”实验。
（1）调整实验器材高度时，蜡烛 （选填“需要”或“不需要”）点燃，调节三者的中心大致在
；
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）他用同一凸透镜做了两次实验，如图甲、图乙所示，光屏上均有清晰的像（未画出），其中成缩小
像的是 （选填“甲”或“乙”）图；
（3）本实验中凸透镜的焦距可能是 （填字母）；
A．5cm B．7cm C．10cm D．15cm
（4）实验时，旁边有同学走过，带动的风使蜡烛的火焰向左摆动，则光屏上烛焰的像将向 （填
“左”或“右”）摆动；
（5）在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出
现清晰的像，则所加镜片可以矫正 （选填“A”或“B”）图中的视力缺陷。
【即时检测3】（2023·辽宁辽阳·校联考三模）在“探究凸透镜成像规律”的实验中：
（1）将蜡烛、凸透镜和光屏依次放在水平桌面上。光屏上出现烛焰清晰的像，如图甲所示。要使像成在
光屏的中央，应将烛焰向 调整；
（2）将烛焰清晰的像调整完成后，先用刻度尺测出光屏到凸透镜的距离为40cm。再用刻度尺测出烛焰到
凸透镜的距离（如图乙所示），物距是 cm。根据测量数据判断，凸透镜的焦距为 （填
“8”“10”或“15”）cm；
（3）将蜡烛向远离凸透镜的方向运动，同时应向 （填“靠近”或“远离”）凸透镜的方向移动光
屏，才能在光屏上得到清晰的倒立、缩小像。 （填“照相机”或“投影仪”）的成像原理与此相
同；
（4）在（3）的基础上将眼镜放在蜡烛和透镜之间放置的合适位置，像模糊了。将光屏向远离凸透镜的方
向移动，又得到了清晰的像。眼镜应该是 （填“近视”或“远视”）眼镜。
考点四 透镜的应用
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

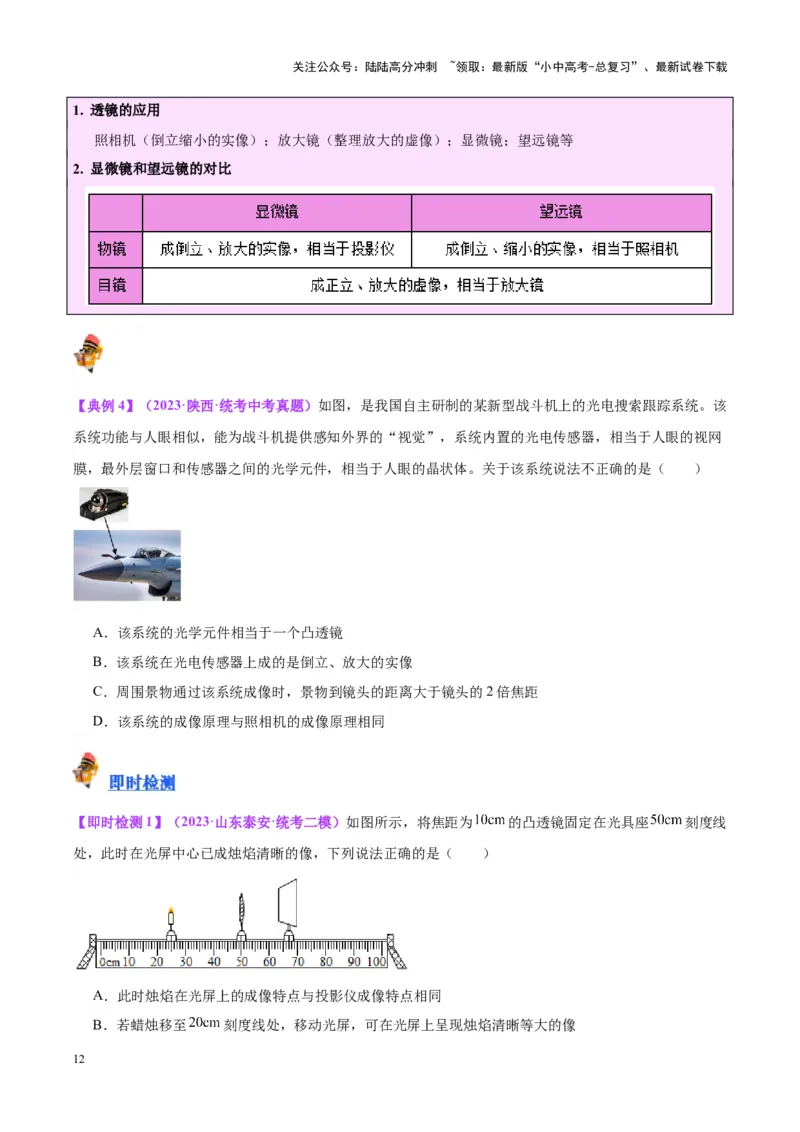

1. 透镜的应用
照相机（倒立缩小的实像）；放大镜（整理放大的虚像）；显微镜；望远镜等
2. 显微镜和望远镜的对比
【典例4】（2023·陕西·统考中考真题）如图，是我国自主研制的某新型战斗机上的光电搜索跟踪系统。该
系统功能与人眼相似，能为战斗机提供感知外界的“视觉”，系统内置的光电传感器，相当于人眼的视网
膜，最外层窗口和传感器之间的光学元件，相当于人眼的晶状体。关于该系统说法不正确的是（ ）
A．该系统的光学元件相当于一个凸透镜
B．该系统在光电传感器上成的是倒立、放大的实像
C．周围景物通过该系统成像时，景物到镜头的距离大于镜头的2倍焦距
D．该系统的成像原理与照相机的成像原理相同
【即时检测1】（2023·山东泰安·统考二模）如图所示，将焦距为 的凸透镜固定在光具座 刻度线
处，此时在光屏中心已成烛焰清晰的像，下列说法正确的是（ ）
A．此时烛焰在光屏上的成像特点与投影仪成像特点相同
B．若蜡烛移至 刻度线处，移动光屏，可在光屏上呈现烛焰清晰等大的像
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

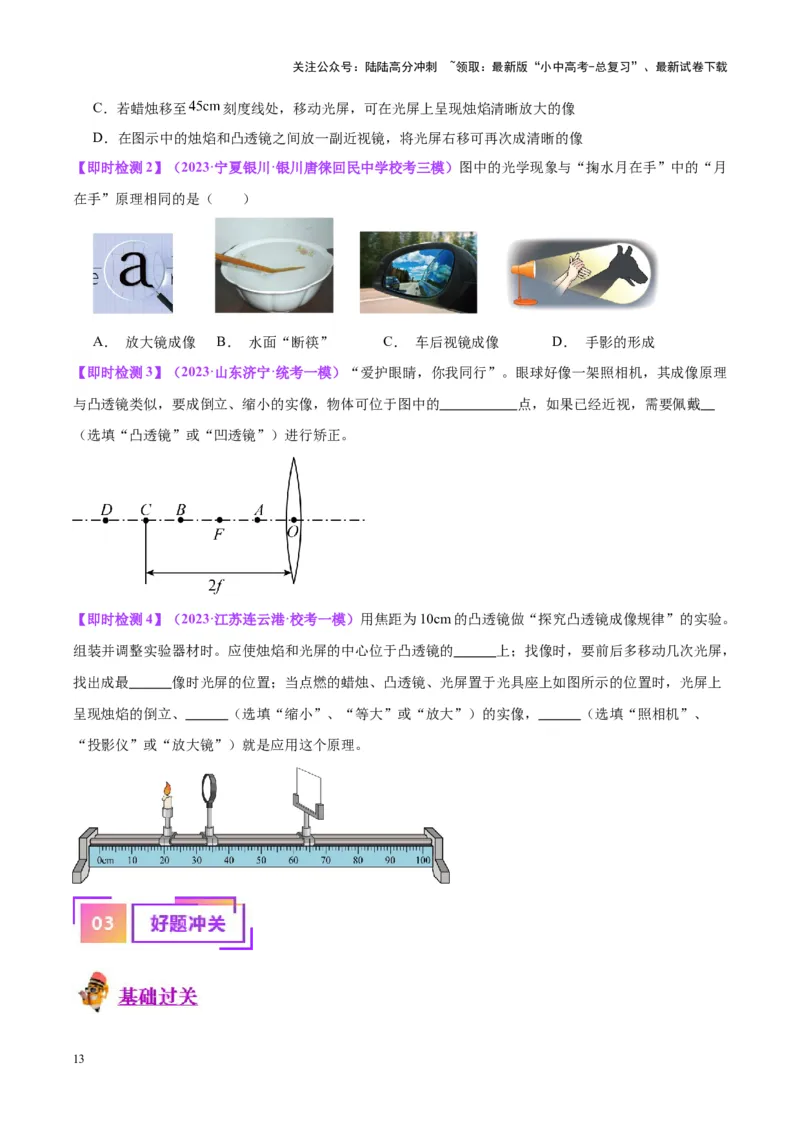

C．若蜡烛移至 刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的像
D．在图示中的烛焰和凸透镜之间放一副近视镜，将光屏右移可再次成清晰的像
【即时检测2】（2023·宁夏银川·银川唐徕回民中学校考三模）图中的光学现象与“掬水月在手”中的“月
在手”原理相同的是（ ）
A． 放大镜成像 B． 水面“断筷” C． 车后视镜成像 D． 手影的形成
【即时检测3】（2023·山东济宁·统考一模）“爱护眼睛，你我同行”。眼球好像一架照相机，其成像原理
与凸透镜类似，要成倒立、缩小的实像，物体可位于图中的 点，如果已经近视，需要佩戴
（选填“凸透镜”或“凹透镜”）进行矫正。
【即时检测4】（2023·江苏连云港·校考一模）用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。
组装并调整实验器材时。应使烛焰和光屏的中心位于凸透镜的 上；找像时，要前后多移动几次光屏，
找出成最 像时光屏的位置；当点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置时，光屏上
呈现烛焰的倒立、 （选填“缩小”、“等大”或“放大”）的实像， （选填“照相机”、
“投影仪”或“放大镜”）就是应用这个原理。
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

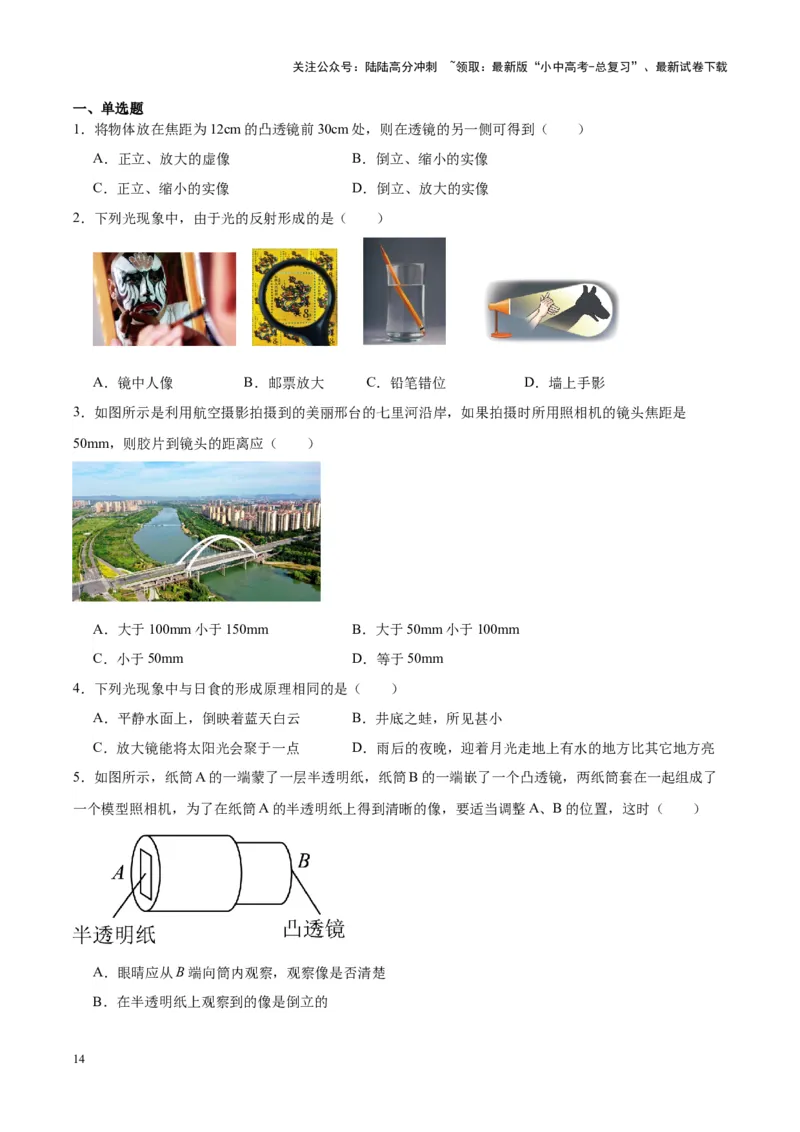

一、单选题
1．将物体放在焦距为12cm的凸透镜前30cm处，则在透镜的另一侧可得到（ ）
A．正立、放大的虚像 B．倒立、缩小的实像
C．正立、缩小的实像 D．倒立、放大的实像
2．下列光现象中，由于光的反射形成的是（ ）
A．镜中人像 B．邮票放大 C．铅笔错位 D．墙上手影
3．如图所示是利用航空摄影拍摄到的美丽邢台的七里河沿岸，如果拍摄时所用照相机的镜头焦距是
50mm，则胶片到镜头的距离应（ ）
A．大于100mm小于150mm B．大于50mm小于100mm
C．小于50mm D．等于50mm
4．下列光现象中与日食的形成原理相同的是（ ）
A．平静水面上，倒映着蓝天白云 B．井底之蛙，所见甚小
C．放大镜能将太阳光会聚于一点 D．雨后的夜晚，迎着月光走地上有水的地方比其它地方亮
5．如图所示，纸筒A的一端蒙了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成了
一个模型照相机，为了在纸筒A的半透明纸上得到清晰的像，要适当调整A、B的位置，这时（ ）
A．眼晴应从B端向筒内观察，观察像是否清楚
B．在半透明纸上观察到的像是倒立的
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C．观察像时，应把纸筒A朝着明亮的室外，B端朝着较暗的室内，否则看不清楚
D．在清晰地观察近处物体后，再看远处物体时就应该增加A、B间的距离

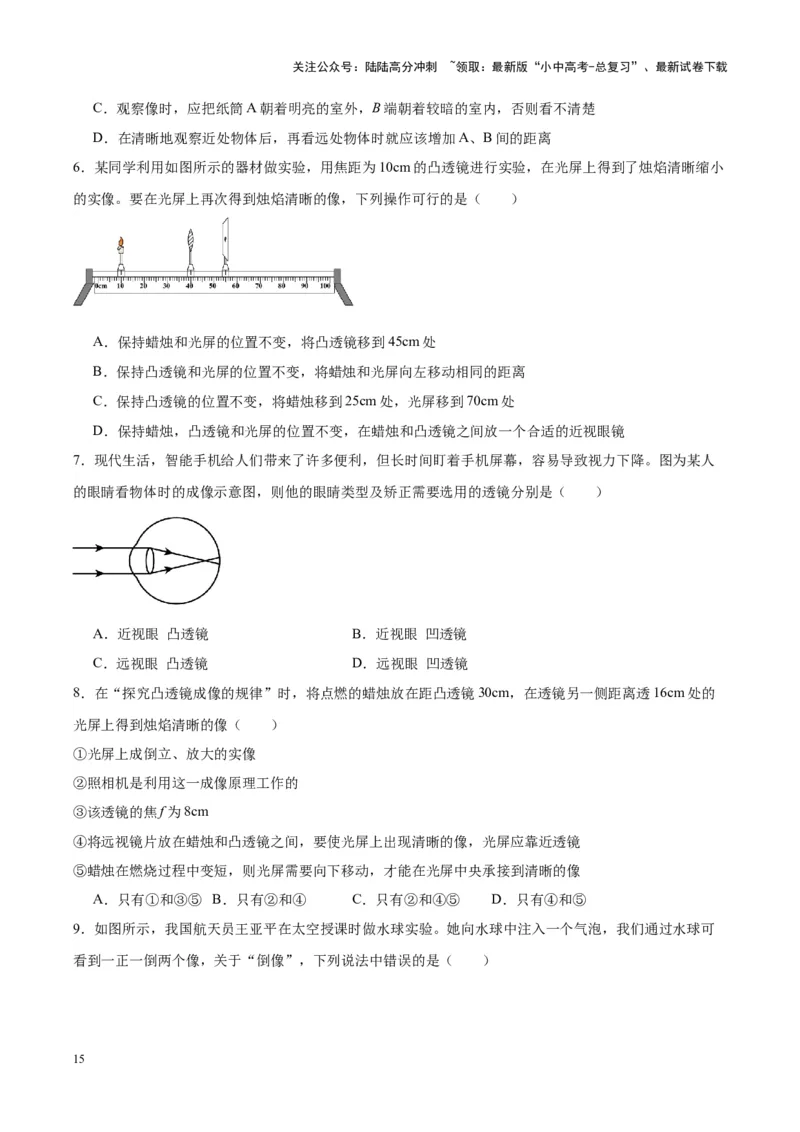

6．某同学利用如图所示的器材做实验，用焦距为10cm的凸透镜进行实验，在光屏上得到了烛焰清晰缩小
的实像。要在光屏上再次得到烛焰清晰的像，下列操作可行的是（ ）
A．保持蜡烛和光屏的位置不变，将凸透镜移到45cm处
B．保持凸透镜和光屏的位置不变，将蜡烛和光屏向左移动相同的距离
C．保持凸透镜的位置不变，将蜡烛移到25cm处，光屏移到70cm处
D．保持蜡烛，凸透镜和光屏的位置不变，在蜡烛和凸透镜之间放一个合适的近视眼镜
7．现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。图为某人
的眼睛看物体时的成像示意图，则他的眼睛类型及矫正需要选用的透镜分别是（ ）
A．近视眼 凸透镜 B．近视眼 凹透镜
C．远视眼 凸透镜 D．远视眼 凹透镜
8．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm，在透镜另一侧距离透16cm处的
光屏上得到烛焰清晰的像（ ）
①光屏上成倒立、放大的实像
②照相机是利用这一成像原理工作的
③该透镜的焦f为8cm
④将远视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜
⑤蜡烛在燃烧过程中变短，则光屏需要向下移动，才能在光屏中央承接到清晰的像
A．只有①和③⑤ B．只有②和④ C．只有②和④⑤ D．只有④和⑤
9．如图所示，我国航天员王亚平在太空授课时做水球实验。她向水球中注入一个气泡，我们通过水球可
看到一正一倒两个像，关于“倒像”，下列说法中错误的是（ ）
15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．此时的水球相当于一个凸透镜，“倒像”是缩小的实像
B．“倒像”的成像原理与幻灯机的成像原理相同
C．当王亚平远离水球时，“倒像”变小
D．若水球的焦距为f，则成“倒像”时，王亚平距水球的距离大于2f
二、填空题
10．手机的镜头相当于一个凸透镜，若小华的手机镜头焦距为5cm，如图所示是他用手机扫描二维码的情
形。二维码 （是/不是）光源，为保证扫描清晰，手机到二维码的距离应大于 cm，二维码经
摄像头扫描成倒立、 （选填“缩小”、“等大”或“放大”）的实像。
11．全国中学生体质健康调研数据表明，中学生近视发生率接近60%，且急剧低龄化。在图中，
图表示近视眼成像示意图。矫正近视眼应佩戴眼镜的镜片是 透镜。
12．2020年9月12日，国家卫健委开展了近视专项调查，结果显现我国青少年总体近视率高达52.7%，请
同学们注意爱护好眼睛，患近视的同学佩戴的眼镜相当于 镜；道路的交叉路口、急转弯的弯道旁的
“拐弯镜”相当于 镜。

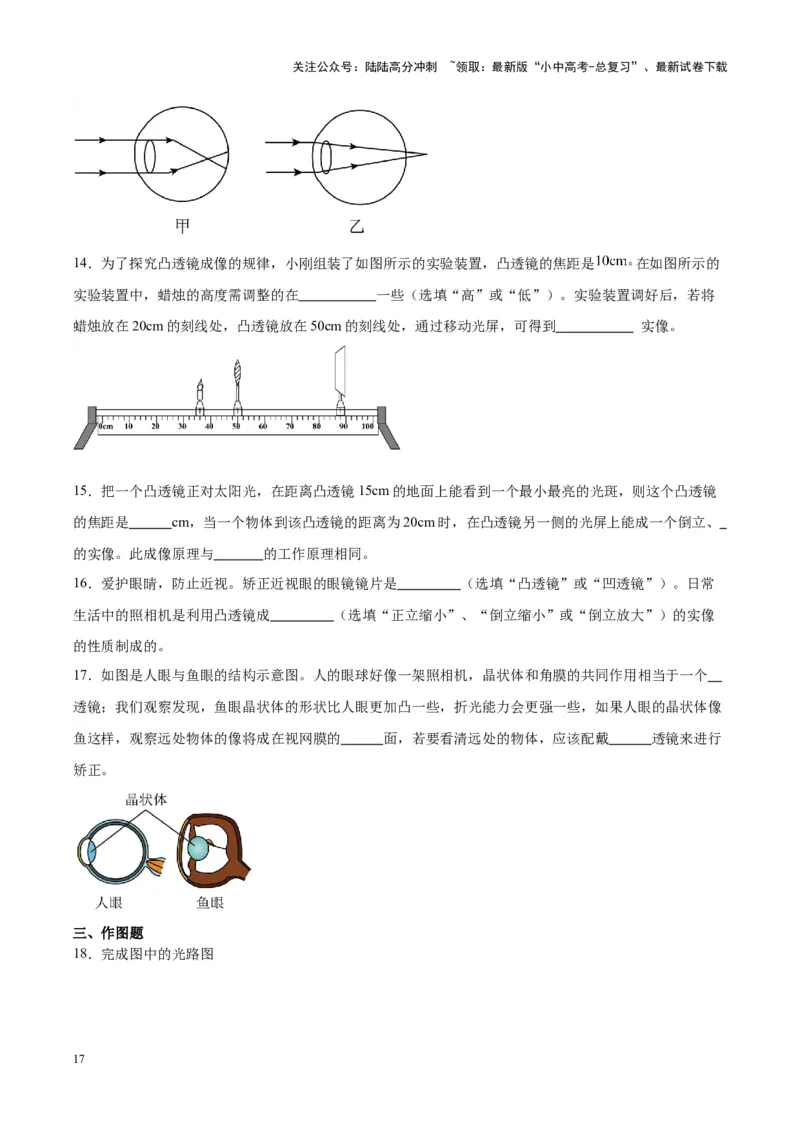

13．明明同学不注意用眼卫生，造成近视。他看远处物体时，眼球成像情况如下图中的 图所示(选填
“甲”或“乙”)。应采用 透镜加以矫正。
16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
14．为了探究凸透镜成像的规律，小刚组装了如图所示的实验装置，凸透镜的焦距是 在如图所示的
实验装置中，蜡烛的高度需调整的在 一些（选填“高”或“低”）。实验装置调好后，若将
蜡烛放在20cm的刻线处，凸透镜放在50cm的刻线处，通过移动光屏，可得到 实像。
15．把一个凸透镜正对太阳光，在距离凸透镜15cm的地面上能看到一个最小最亮的光斑，则这个凸透镜
的焦距是 cm，当一个物体到该凸透镜的距离为20cm时，在凸透镜另一侧的光屏上能成一个倒立、
的实像。此成像原理与 的工作原理相同。
16．爱护眼睛，防止近视。矫正近视眼的眼镜镜片是 （选填“凸透镜”或“凹透镜”）。日常
生活中的照相机是利用凸透镜成 （选填“正立缩小”、“倒立缩小”或“倒立放大”）的实像
的性质制成的。
17．如图是人眼与鱼眼的结构示意图。人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个
透镜；我们观察发现，鱼眼晶状体的形状比人眼更加凸一些，折光能力会更强一些，如果人眼的晶状体像
鱼这样，观察远处物体的像将成在视网膜的 面，若要看清远处的物体，应该配戴 透镜来进行
矫正。
三、作图题

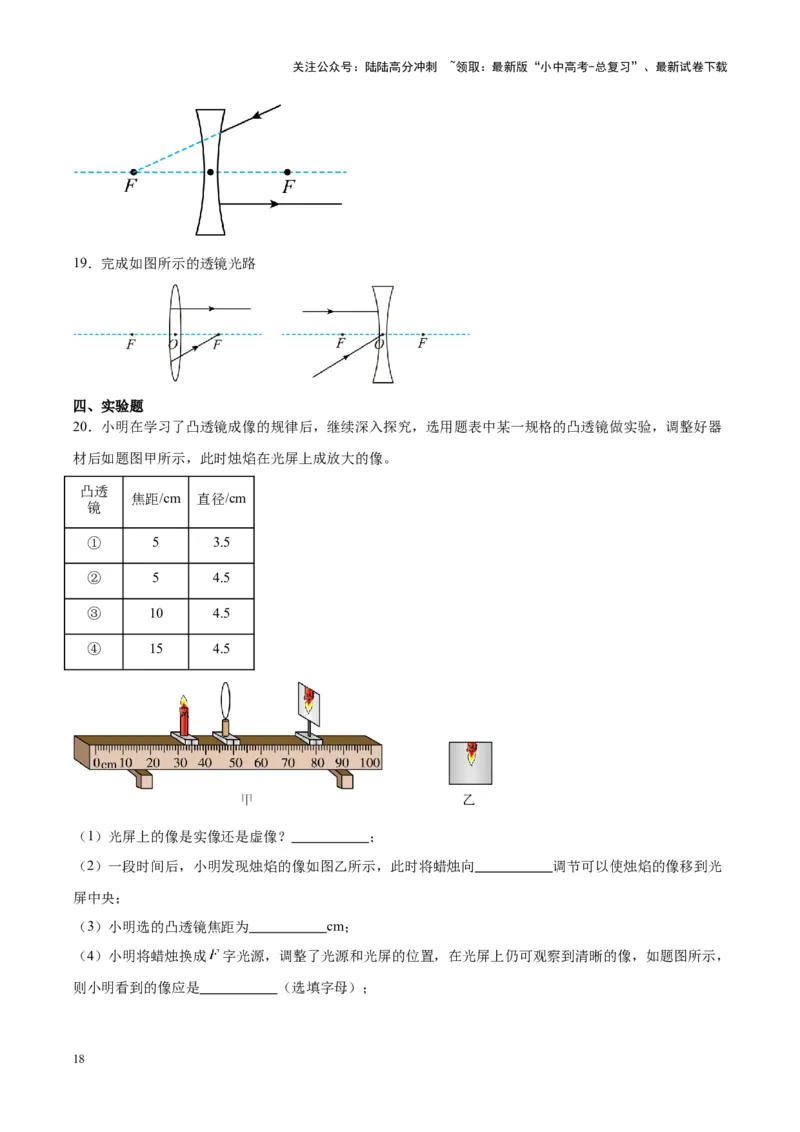

18．完成图中的光路图
17关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
19．完成如图所示的透镜光路
四、实验题
20．小明在学习了凸透镜成像的规律后，继续深入探究，选用题表中某一规格的凸透镜做实验，调整好器
材后如题图甲所示，此时烛焰在光屏上成放大的像。
凸透
焦距/cm 直径/cm
镜
① 5 3.5
② 5 4.5
③ 10 4.5
④ 15 4.5
（1）光屏上的像是实像还是虚像？ ；
（2）一段时间后，小明发现烛焰的像如图乙所示，此时将蜡烛向 调节可以使烛焰的像移到光
屏中央；
（3）小明选的凸透镜焦距为 cm；

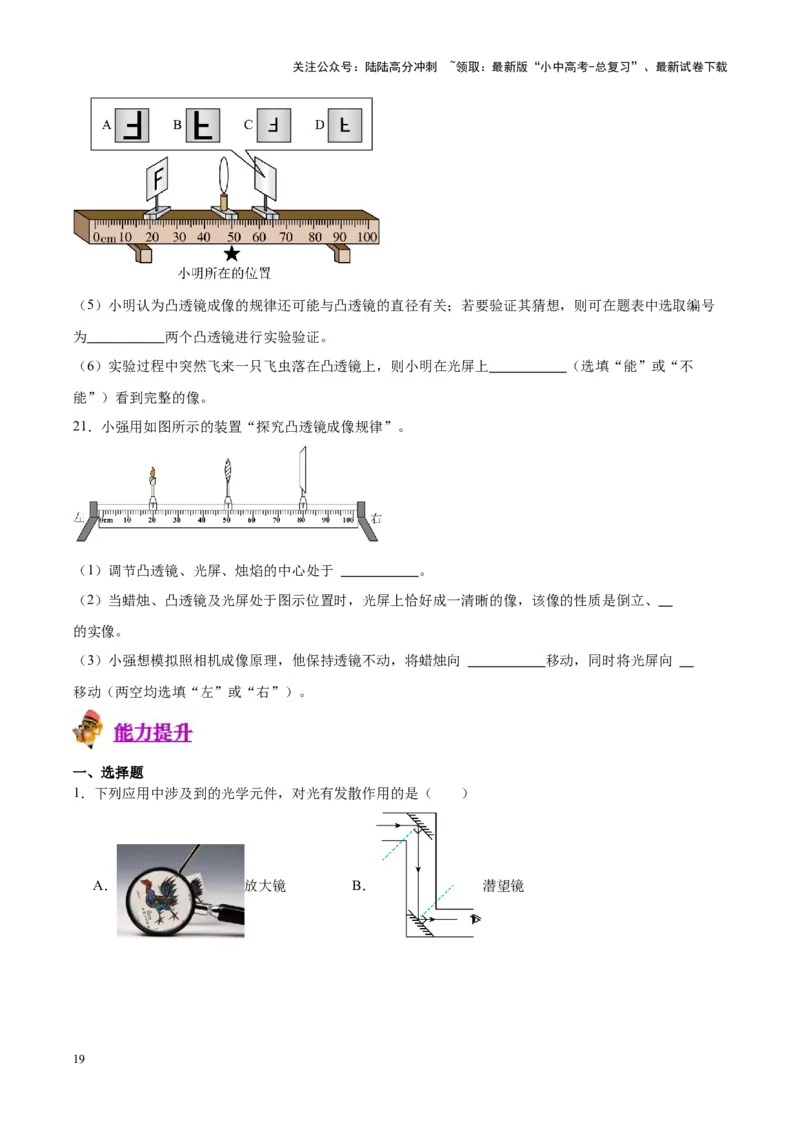

（4）小明将蜡烛换成 字光源，调整了光源和光屏的位置，在光屏上仍可观察到清晰的像，如题图所示，
则小明看到的像应是 （选填字母）；
18关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（5）小明认为凸透镜成像的规律还可能与凸透镜的直径有关；若要验证其猜想，则可在题表中选取编号
为 两个凸透镜进行实验验证。
（6）实验过程中突然飞来一只飞虫落在凸透镜上，则小明在光屏上 （选填“能”或“不
能”）看到完整的像。
21．小强用如图所示的装置“探究凸透镜成像规律”。
（1）调节凸透镜、光屏、烛焰的中心处于 。
（2）当蜡烛、凸透镜及光屏处于图示位置时，光屏上恰好成一清晰的像，该像的性质是倒立、
的实像。
（3）小强想模拟照相机成像原理，他保持透镜不动，将蜡烛向 移动，同时将光屏向
移动（两空均选填“左”或“右”）。
一、选择题

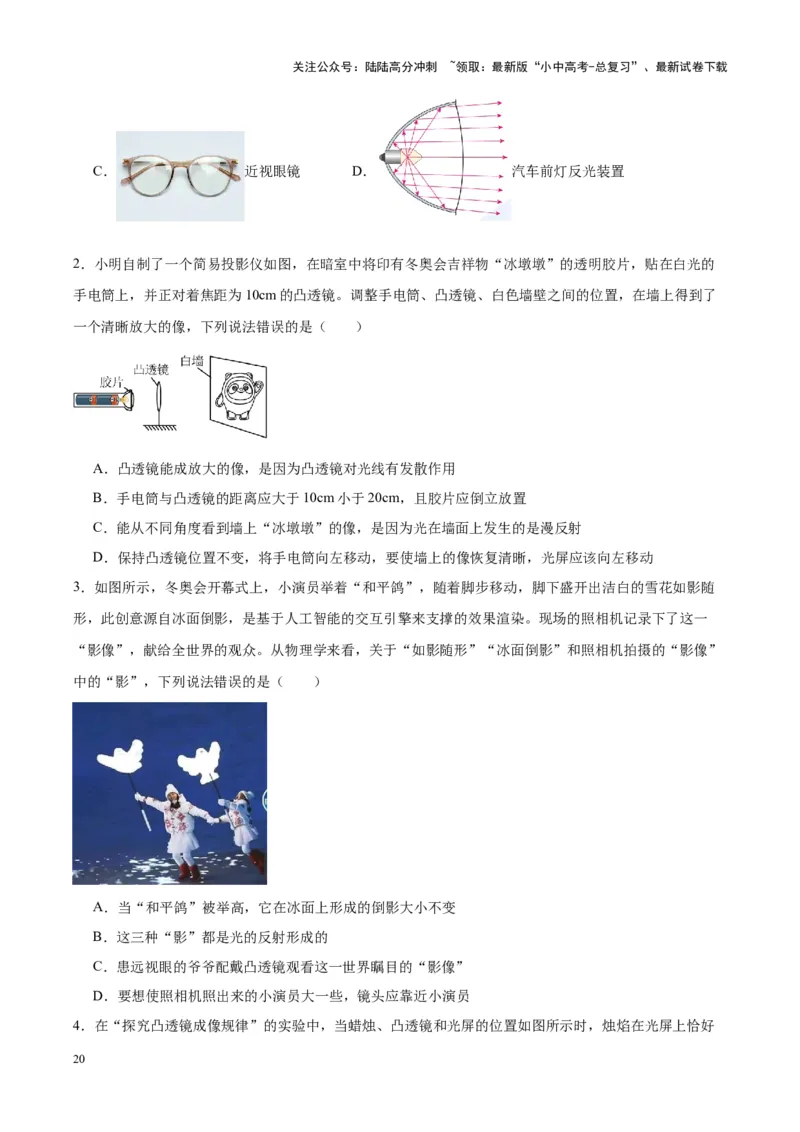

1．下列应用中涉及到的光学元件，对光有发散作用的是（ ）
A． 放大镜 B． 潜望镜
19关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C． 近视眼镜 D． 汽车前灯反光装置
2．小明自制了一个简易投影仪如图，在暗室中将印有冬奥会吉祥物“冰墩墩”的透明胶片，贴在白光的
手电筒上，并正对着焦距为10cm的凸透镜。调整手电筒、凸透镜、白色墙壁之间的位置，在墙上得到了
一个清晰放大的像，下列说法错误的是（ ）
A．凸透镜能成放大的像，是因为凸透镜对光线有发散作用
B．手电筒与凸透镜的距离应大于10cm小于20cm，且胶片应倒立放置
C．能从不同角度看到墙上“冰墩墩”的像，是因为光在墙面上发生的是漫反射
D．保持凸透镜位置不变，将手电筒向左移动，要使墙上的像恢复清晰，光屏应该向左移动
3．如图所示，冬奥会开幕式上，小演员举着“和平鸽”，随着脚步移动，脚下盛开出洁白的雪花如影随
形，此创意源自冰面倒影，是基于人工智能的交互引擎来支撑的效果渲染。现场的照相机记录下了这一
“影像”，献给全世界的观众。从物理学来看，关于“如影随形”“冰面倒影”和照相机拍摄的“影像”
中的“影”，下列说法错误的是（ ）
A．当“和平鸽”被举高，它在冰面上形成的倒影大小不变
B．这三种“影”都是光的反射形成的
C．患远视眼的爷爷配戴凸透镜观看这一世界瞩目的“影像”
D．要想使照相机照出来的小演员大一些，镜头应靠近小演员

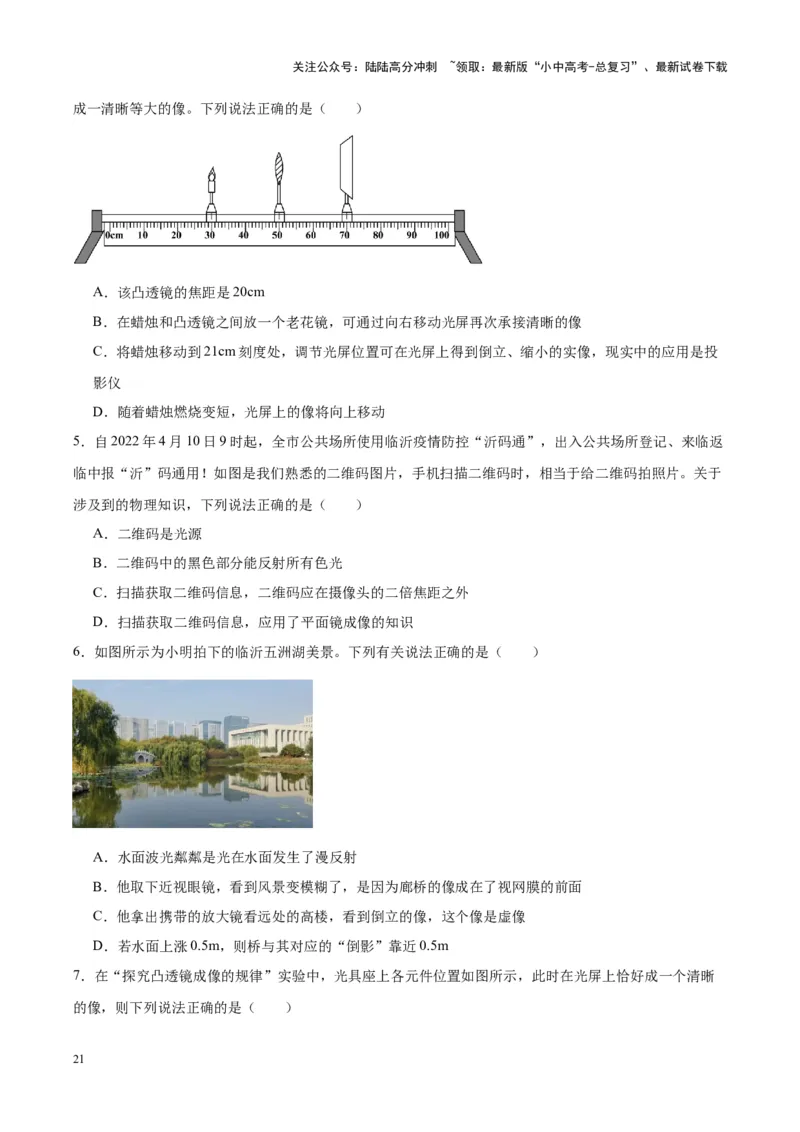

4．在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图所示时，烛焰在光屏上恰好
20关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
成一清晰等大的像。下列说法正确的是（ ）
A．该凸透镜的焦距是20cm
B．在蜡烛和凸透镜之间放一个老花镜，可通过向右移动光屏再次承接清晰的像
C．将蜡烛移动到21cm刻度处，调节光屏位置可在光屏上得到倒立、缩小的实像，现实中的应用是投
影仪
D．随着蜡烛燃烧变短，光屏上的像将向上移动
5．自2022年4月10日9时起，全市公共场所使用临沂疫情防控“沂码通”，出入公共场所登记、来临返
临中报“沂”码通用！如图是我们熟悉的二维码图片，手机扫描二维码时，相当于给二维码拍照片。关于
涉及到的物理知识，下列说法正确的是（ ）
A．二维码是光源
B．二维码中的黑色部分能反射所有色光
C．扫描获取二维码信息，二维码应在摄像头的二倍焦距之外
D．扫描获取二维码信息，应用了平面镜成像的知识
6．如图所示为小明拍下的临沂五洲湖美景。下列有关说法正确的是（ ）
A．水面波光粼粼是光在水面发生了漫反射
B．他取下近视眼镜，看到风景变模糊了，是因为廊桥的像成在了视网膜的前面
C．他拿出携带的放大镜看远处的高楼，看到倒立的像，这个像是虚像
D．若水面上涨0.5m，则桥与其对应的“倒影”靠近0.5m
7．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰
的像，则下列说法正确的是（ ）
21关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

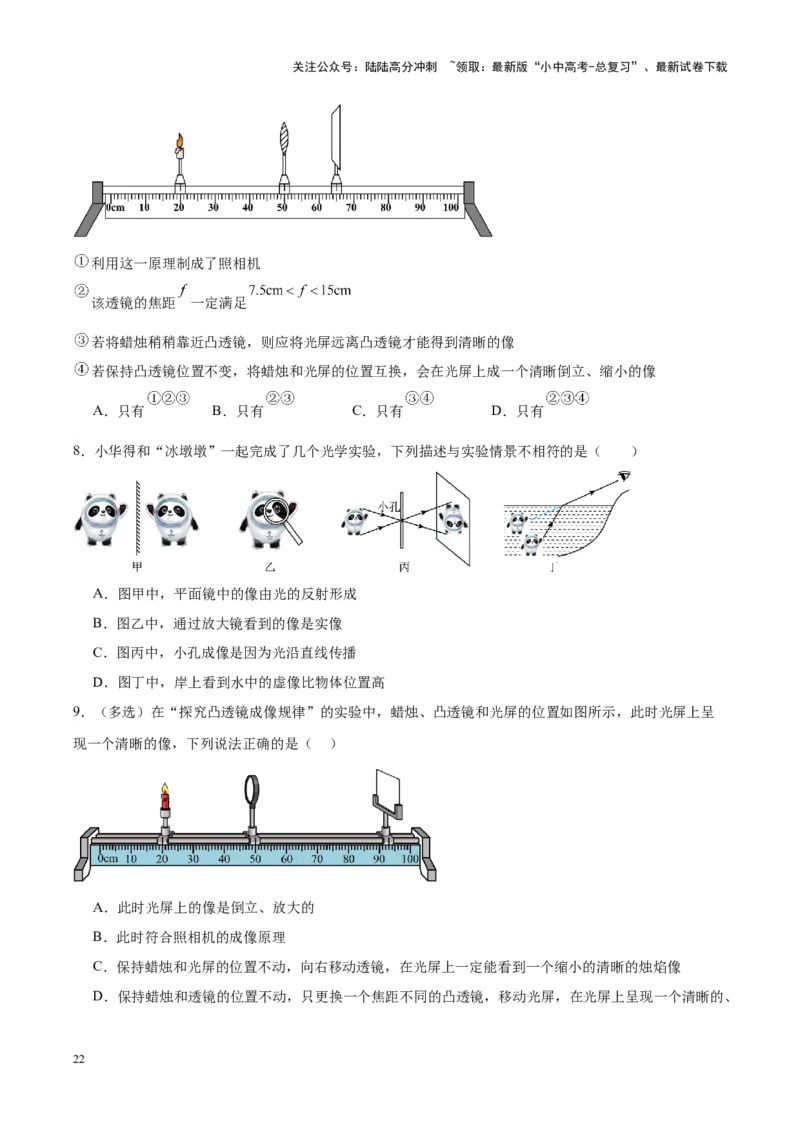

利用这一原理制成了照相机
该透镜的焦距 一定满足
若将蜡烛稍稍靠近凸透镜，则应将光屏远离凸透镜才能得到清晰的像
若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像
A．只有 B．只有 C．只有 D．只有
8．小华得和“冰墩墩”一起完成了几个光学实验，下列描述与实验情景不相符的是（ ）
A．图甲中，平面镜中的像由光的反射形成
B．图乙中，通过放大镜看到的像是实像
C．图丙中，小孔成像是因为光沿直线传播
D．图丁中，岸上看到水中的虚像比物体位置高
9．（多选）在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时光屏上呈
现一个清晰的像，下列说法正确的是（ ）
A．此时光屏上的像是倒立、放大的
B．此时符合照相机的成像原理
C．保持蜡烛和光屏的位置不动，向右移动透镜，在光屏上一定能看到一个缩小的清晰的烛焰像
D．保持蜡烛和透镜的位置不动，只更换一个焦距不同的凸透镜，移动光屏，在光屏上呈现一个清晰的、
22关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

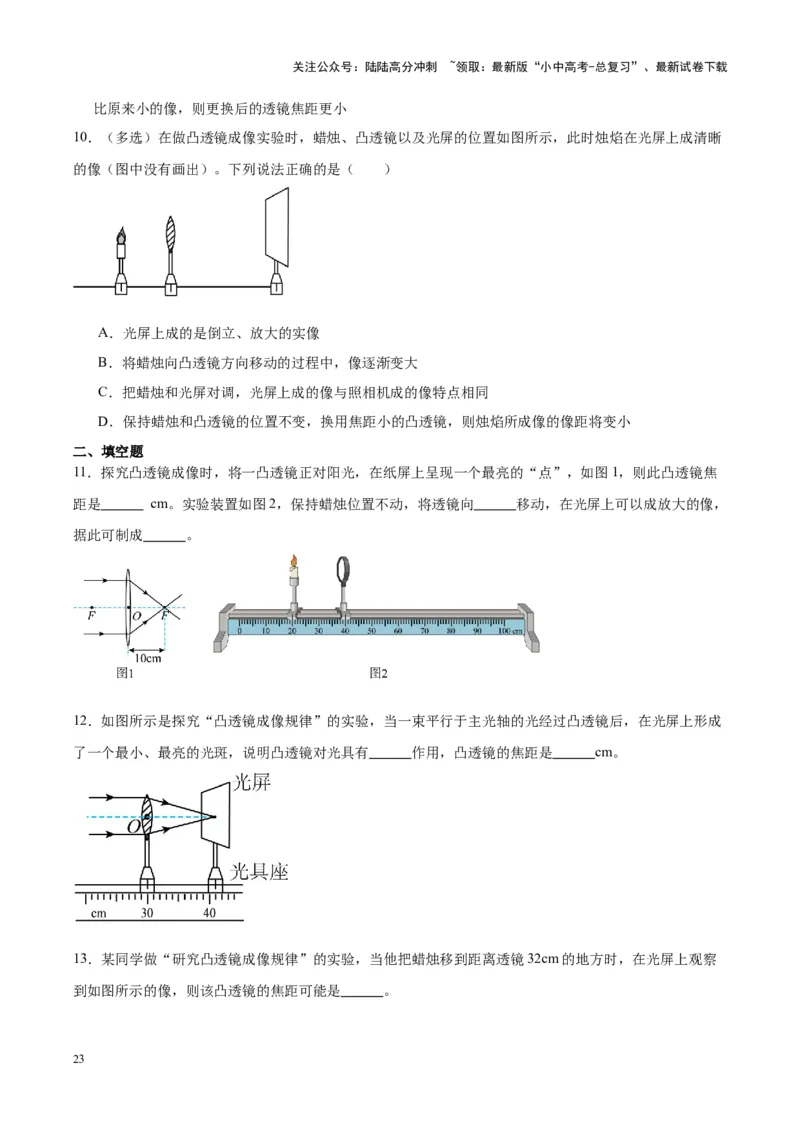

比原来小的像，则更换后的透镜焦距更小
10．（多选）在做凸透镜成像实验时，蜡烛、凸透镜以及光屏的位置如图所示，此时烛焰在光屏上成清晰
的像（图中没有画出）。下列说法正确的是（ ）
A．光屏上成的是倒立、放大的实像
B．将蜡烛向凸透镜方向移动的过程中，像逐渐变大
C．把蜡烛和光屏对调，光屏上成的像与照相机成的像特点相同
D．保持蜡烛和凸透镜的位置不变，换用焦距小的凸透镜，则烛焰所成像的像距将变小
二、填空题
11．探究凸透镜成像时，将一凸透镜正对阳光，在纸屏上呈现一个最亮的“点”，如图1，则此凸透镜焦
距是 cm。实验装置如图2，保持蜡烛位置不动，将透镜向 移动，在光屏上可以成放大的像，
据此可制成 。
12．如图所示是探究“凸透镜成像规律”的实验，当一束平行于主光轴的光经过凸透镜后，在光屏上形成
了一个最小、最亮的光斑，说明凸透镜对光具有 作用，凸透镜的焦距是 cm。
13．某同学做“研究凸透镜成像规律”的实验，当他把蜡烛移到距离透镜32cm的地方时，在光屏上观察
到如图所示的像，则该凸透镜的焦距可能是 。
23关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

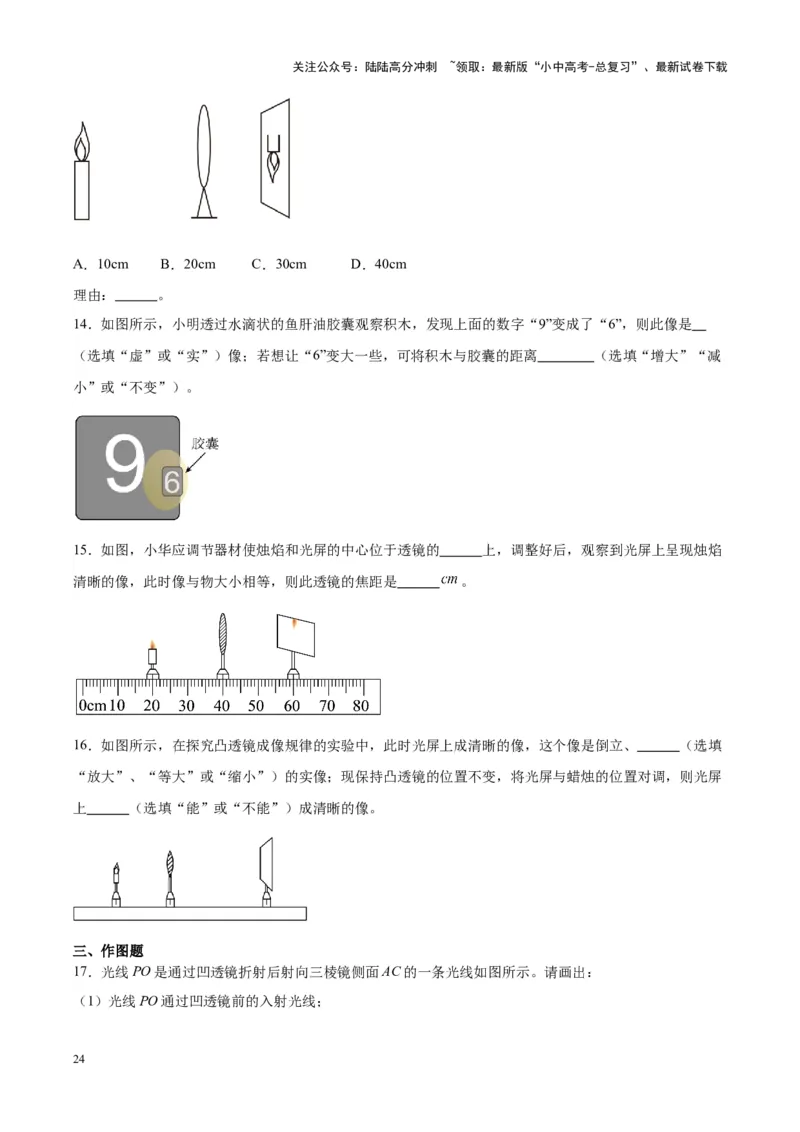

A．10cm B．20cm C．30cm D．40cm
理由： 。
14．如图所示，小明透过水滴状的鱼肝油胶囊观察积木，发现上面的数字“9”变成了“6”，则此像是
（选填“虚”或“实”）像；若想让“6”变大一些，可将积木与胶囊的距离 （选填“增大”“减
小”或“不变”）。
15．如图，小华应调节器材使烛焰和光屏的中心位于透镜的 上，调整好后，观察到光屏上呈现烛焰
清晰的像，此时像与物大小相等，则此透镜的焦距是 。
16．如图所示，在探究凸透镜成像规律的实验中，此时光屏上成清晰的像，这个像是倒立、 （选填
“放大”、“等大”或“缩小”）的实像；现保持凸透镜的位置不变，将光屏与蜡烛的位置对调，则光屏
上 （选填“能”或“不能”）成清晰的像。
三、作图题
17．光线PO是通过凹透镜折射后射向三棱镜侧面AC的一条光线如图所示。请画出：
（1）光线PO通过凹透镜前的入射光线；
24关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）在AC面的反射光线及进入三棱镜的折射光线。
18．如图所示，OO′是凸透镜的主光轴，A′B′是蜡烛AB通过凸透镜成的像，试在图中画出入射光线经过凸
透镜后的折射光线，并用作图的方法找出左侧焦点的位置。
19．如图所示，S'是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好射向凹透镜右侧
虚焦点F。要求：
（1）画出点光源S；
（2）补充入射光线；
（3）画出反射光线经过凹透镜的折射光线。
四、实验题
20．在探究凸透镜成像特点的实验中：
（1）实验时，在光屏上得到了一个清晰的像，但像的位置偏高，如图所示（P点是2倍焦距处）。可以将
凸透镜 （选填“向上”或“向下”）移；
25关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

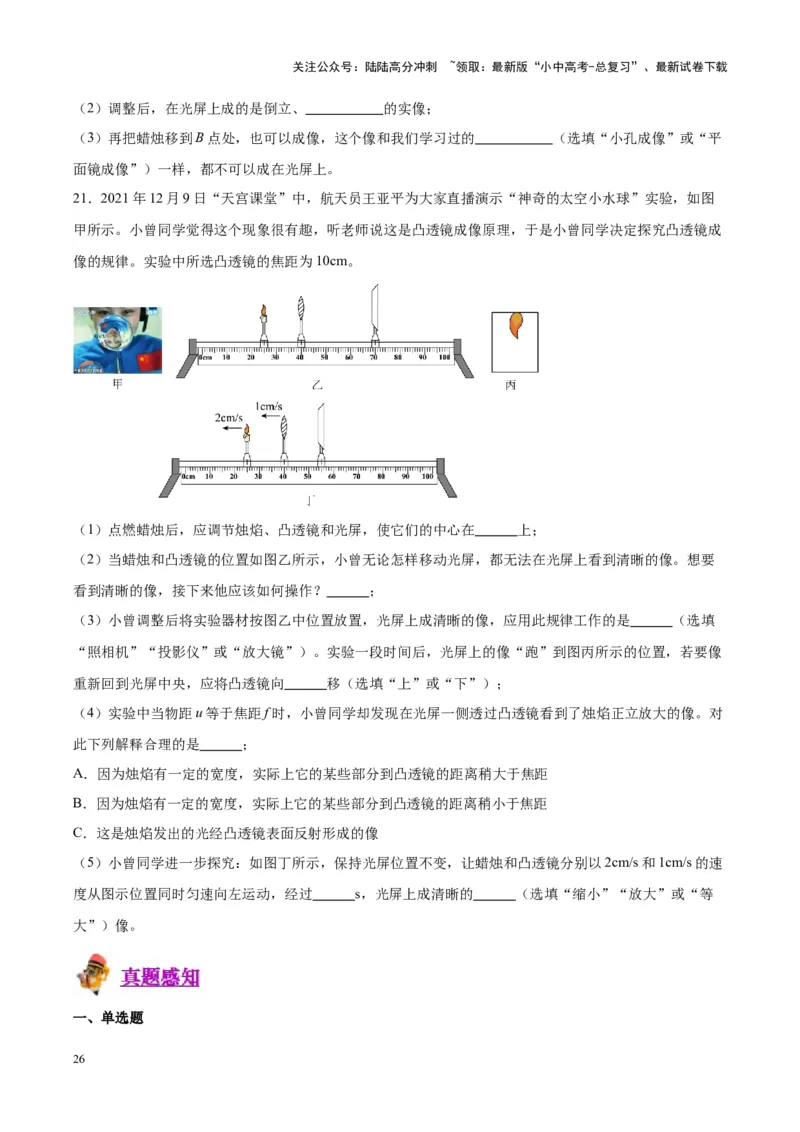

（2）调整后，在光屏上成的是倒立、 的实像；
（3）再把蜡烛移到B点处，也可以成像，这个像和我们学习过的 （选填“小孔成像”或“平
面镜成像”）一样，都不可以成在光屏上。
21．2021年12月9日“天宫课堂”中，航天员王亚平为大家直播演示“神奇的太空小水球”实验，如图
甲所示。小曾同学觉得这个现象很有趣，听老师说这是凸透镜成像原理，于是小曾同学决定探究凸透镜成
像的规律。实验中所选凸透镜的焦距为10cm。
（1）点燃蜡烛后，应调节烛焰、凸透镜和光屏，使它们的中心在 上；
（2）当蜡烛和凸透镜的位置如图乙所示，小曾无论怎样移动光屏，都无法在光屏上看到清晰的像。想要
看到清晰的像，接下来他应该如何操作？ ；
（3）小曾调整后将实验器材按图乙中位置放置，光屏上成清晰的像，应用此规律工作的是 （选填
“照相机”“投影仪”或“放大镜”）。实验一段时间后，光屏上的像“跑”到图丙所示的位置，若要像
重新回到光屏中央，应将凸透镜向 移（选填“上”或“下”）；
（4）实验中当物距u等于焦距f时，小曾同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像。对
此下列解释合理的是 ；
A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距
B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距
C．这是烛焰发出的光经凸透镜表面反射形成的像
（5）小曾同学进一步探究：如图丁所示，保持光屏位置不变，让蜡烛和凸透镜分别以2cm/s和1cm/s的速
度从图示位置同时匀速向左运动，经过 s，光屏上成清晰的 （选填“缩小”“放大”或“等
大”）像。
一、单选题
26关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

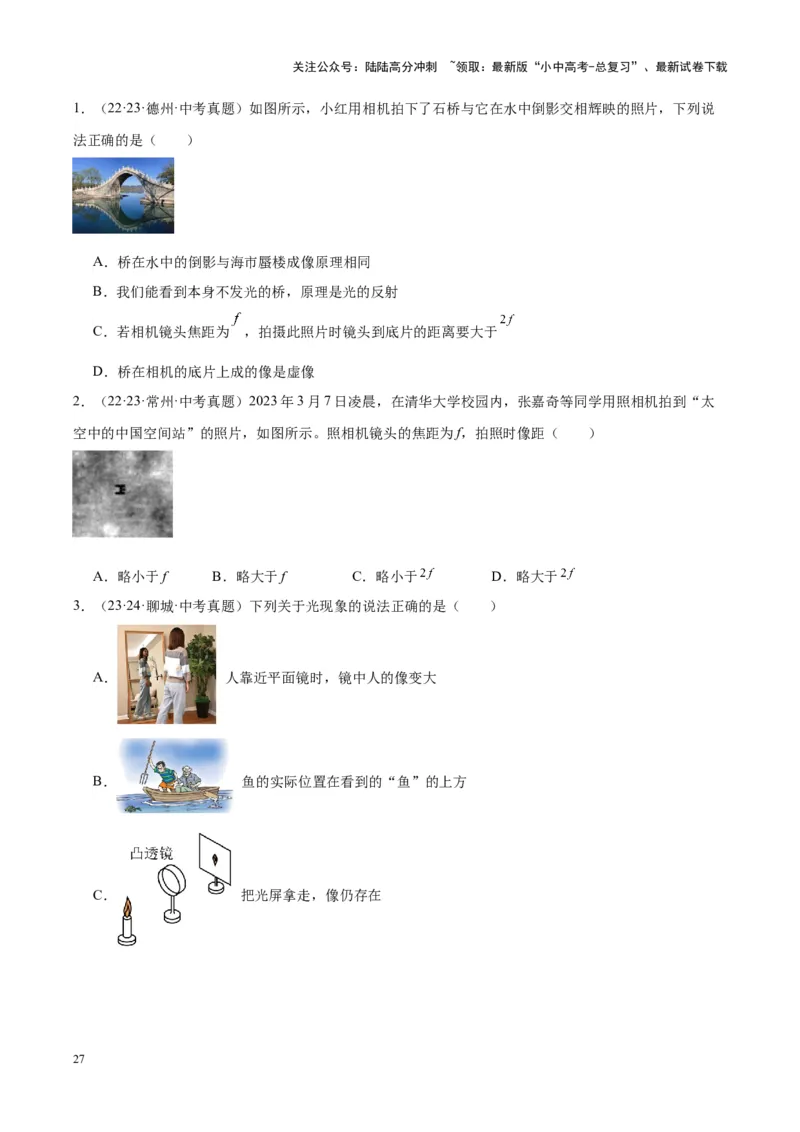

1．（22·23·德州·中考真题）如图所示，小红用相机拍下了石桥与它在水中倒影交相辉映的照片，下列说
法正确的是（ ）
A．桥在水中的倒影与海市蜃楼成像原理相同
B．我们能看到本身不发光的桥，原理是光的反射
C．若相机镜头焦距为 ，拍摄此照片时镜头到底片的距离要大于
D．桥在相机的底片上成的像是虚像
2．（22·23·常州·中考真题）2023年3月7日凌晨，在清华大学校园内，张嘉奇等同学用照相机拍到“太
空中的中国空间站”的照片，如图所示。照相机镜头的焦距为f，拍照时像距（ ）
A．略小于f B．略大于f C．略小于 D．略大于
3．（23·24·聊城·中考真题）下列关于光现象的说法正确的是（ ）
A． 人靠近平面镜时，镜中人的像变大
B． 鱼的实际位置在看到的“鱼”的上方
C． 把光屏拿走，像仍存在
27关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

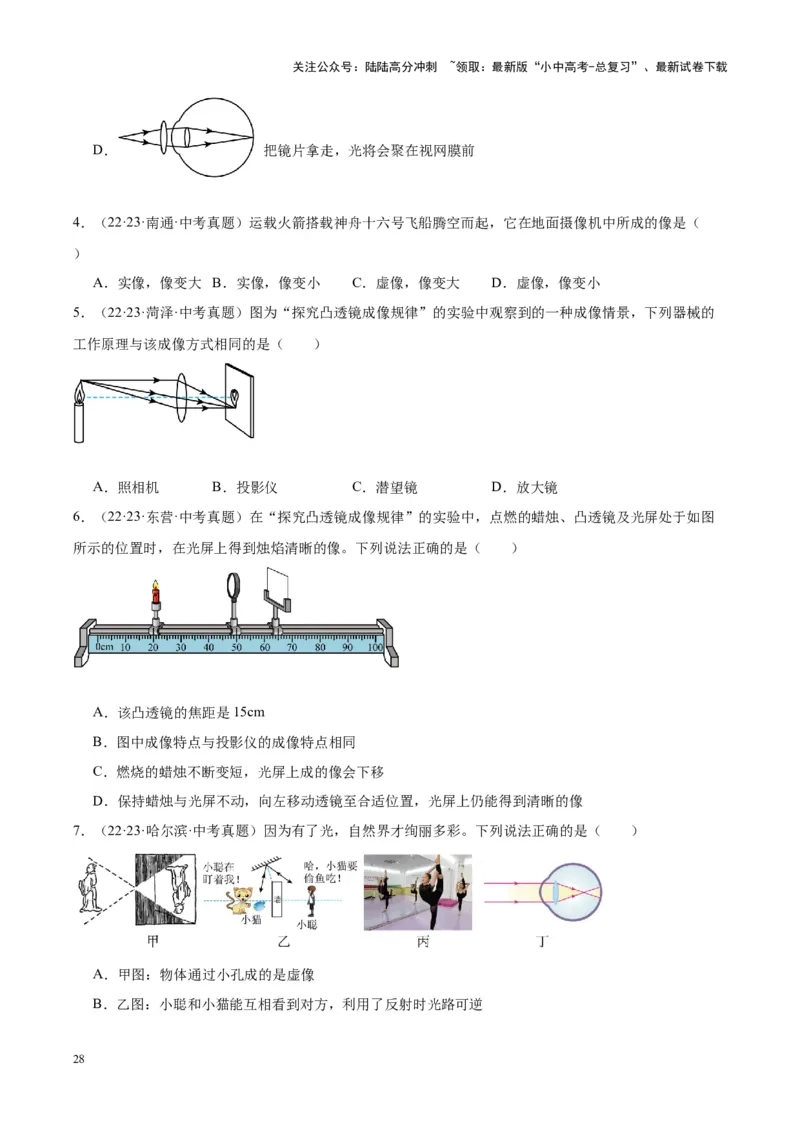

D． 把镜片拿走，光将会聚在视网膜前
4．（22·23·南通·中考真题）运载火箭搭载神舟十六号飞船腾空而起，它在地面摄像机中所成的像是（
）
A．实像，像变大 B．实像，像变小 C．虚像，像变大 D．虚像，像变小
5．（22·23·菏泽·中考真题）图为“探究凸透镜成像规律”的实验中观察到的一种成像情景，下列器械的
工作原理与该成像方式相同的是（ ）
A．照相机 B．投影仪 C．潜望镜 D．放大镜
6．（22·23·东营·中考真题）在“探究凸透镜成像规律”的实验中，点燃的蜡烛、凸透镜及光屏处于如图
所示的位置时，在光屏上得到烛焰清晰的像。下列说法正确的是（ ）
A．该凸透镜的焦距是15cm
B．图中成像特点与投影仪的成像特点相同
C．燃烧的蜡烛不断变短，光屏上成的像会下移
D．保持蜡烛与光屏不动，向左移动透镜至合适位置，光屏上仍能得到清晰的像
7．（22·23·哈尔滨·中考真题）因为有了光，自然界才绚丽多彩。下列说法正确的是（ ）
A．甲图：物体通过小孔成的是虚像
B．乙图：小聪和小猫能互相看到对方，利用了反射时光路可逆
28关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

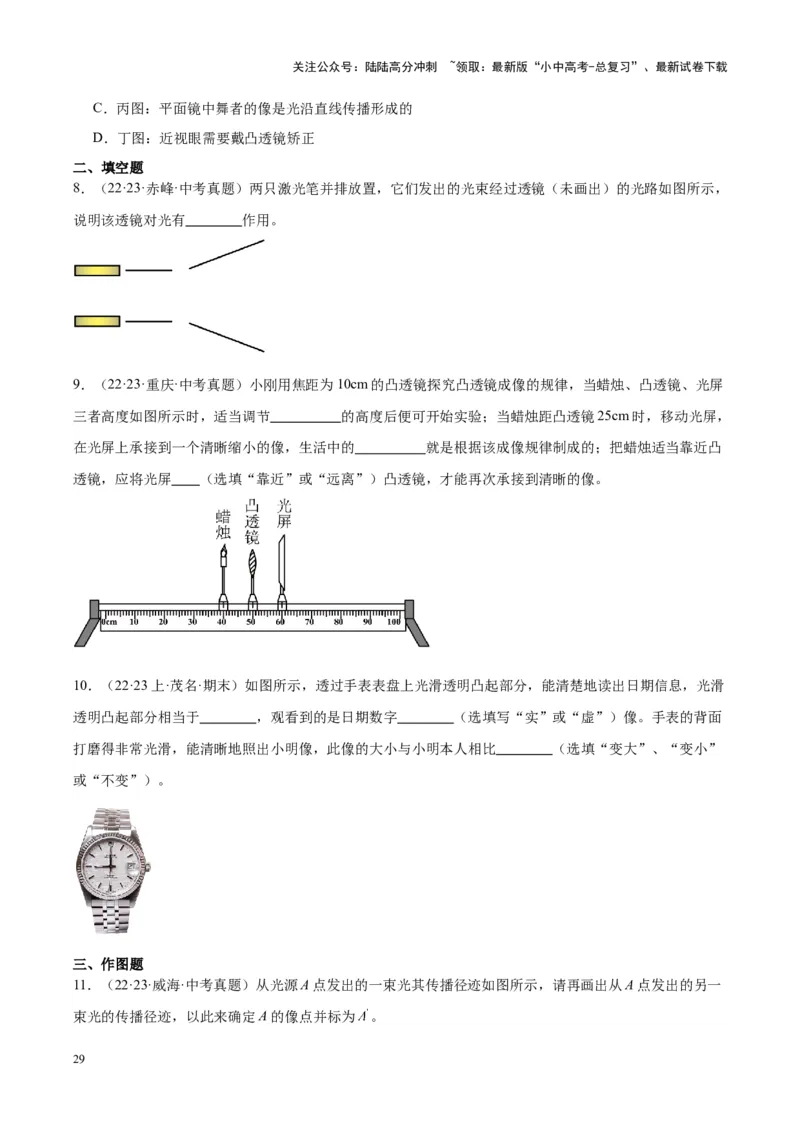

C．丙图：平面镜中舞者的像是光沿直线传播形成的
D．丁图：近视眼需要戴凸透镜矫正
二、填空题
8．（22·23·赤峰·中考真题）两只激光笔并排放置，它们发出的光束经过透镜（未画出）的光路如图所示，
说明该透镜对光有 作用。
9．（22·23·重庆·中考真题）小刚用焦距为10cm的凸透镜探究凸透镜成像的规律，当蜡烛、凸透镜、光屏
三者高度如图所示时，适当调节 的高度后便可开始实验；当蜡烛距凸透镜25cm时，移动光屏，
在光屏上承接到一个清晰缩小的像，生活中的 就是根据该成像规律制成的；把蜡烛适当靠近凸
透镜，应将光屏 （选填“靠近”或“远离”）凸透镜，才能再次承接到清晰的像。
10．（22·23上·茂名·期末）如图所示，透过手表表盘上光滑透明凸起部分，能清楚地读出日期信息，光滑
透明凸起部分相当于 ，观看到的是日期数字 （选填写“实”或“虚”）像。手表的背面
打磨得非常光滑，能清晰地照出小明像，此像的大小与小明本人相比 （选填“变大”、“变小”
或“不变”）。
三、作图题
11．（22·23·威海·中考真题）从光源A点发出的一束光其传播径迹如图所示，请再画出从A点发出的另一
束光的传播径迹，以此来确定A的像点并标为 。
29关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
四、实验题

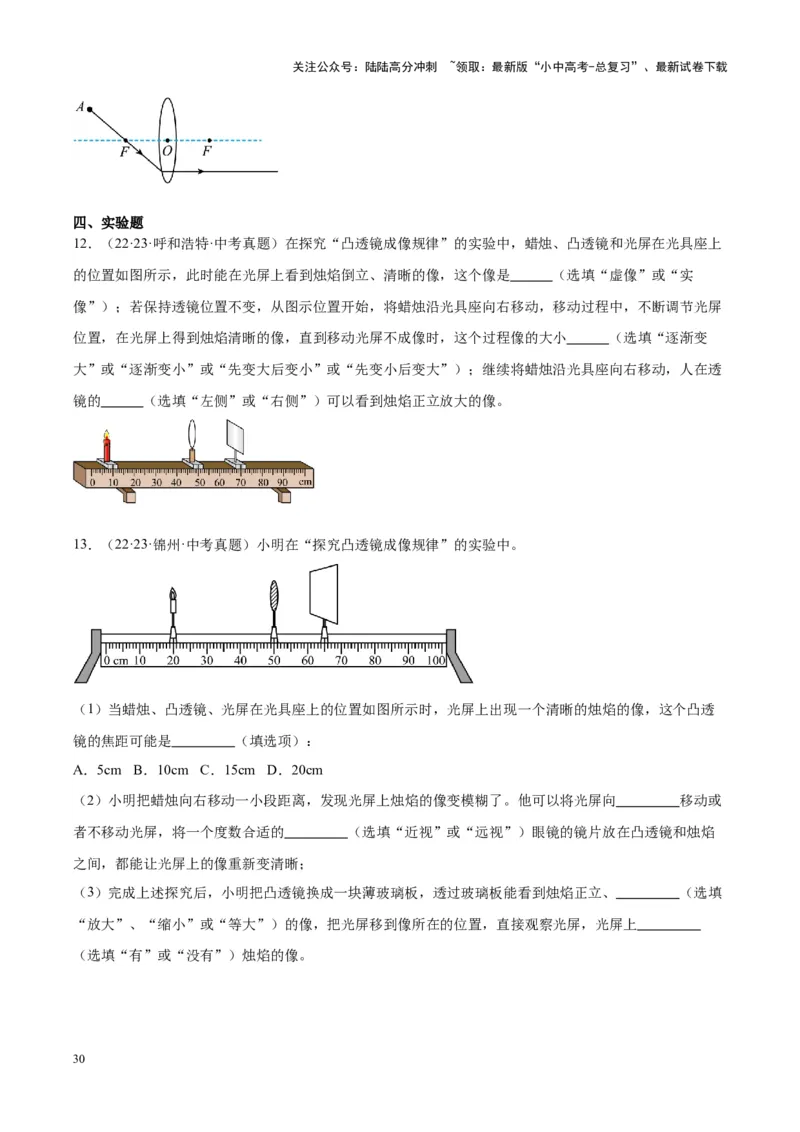

12．（22·23·呼和浩特·中考真题）在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上
的位置如图所示，此时能在光屏上看到烛焰倒立、清晰的像，这个像是 （选填“虚像”或“实
像”）；若保持透镜位置不变，从图示位置开始，将蜡烛沿光具座向右移动，移动过程中，不断调节光屏
位置，在光屏上得到烛焰清晰的像，直到移动光屏不成像时，这个过程像的大小 （选填“逐渐变
大”或“逐渐变小”或“先变大后变小”或“先变小后变大”）；继续将蜡烛沿光具座向右移动，人在透
镜的 （选填“左侧”或“右侧”）可以看到烛焰正立放大的像。
13．（22·23·锦州·中考真题）小明在“探究凸透镜成像规律”的实验中。
（1）当蜡烛、凸透镜、光屏在光具座上的位置如图所示时，光屏上出现一个清晰的烛焰的像，这个凸透
镜的焦距可能是 （填选项）：
A．5cm B．10cm C．15cm D．20cm
（2）小明把蜡烛向右移动一小段距离，发现光屏上烛焰的像变模糊了。他可以将光屏向 移动或
者不移动光屏，将一个度数合适的 （选填“近视”或“远视”）眼镜的镜片放在凸透镜和烛焰
之间，都能让光屏上的像重新变清晰；
（3）完成上述探究后，小明把凸透镜换成一块薄玻璃板，透过玻璃板能看到烛焰正立、 （选填
“放大”、“缩小”或“等大”）的像，把光屏移到像所在的位置，直接观察光屏，光屏上
（选填“有”或“没有”）烛焰的像。
30
