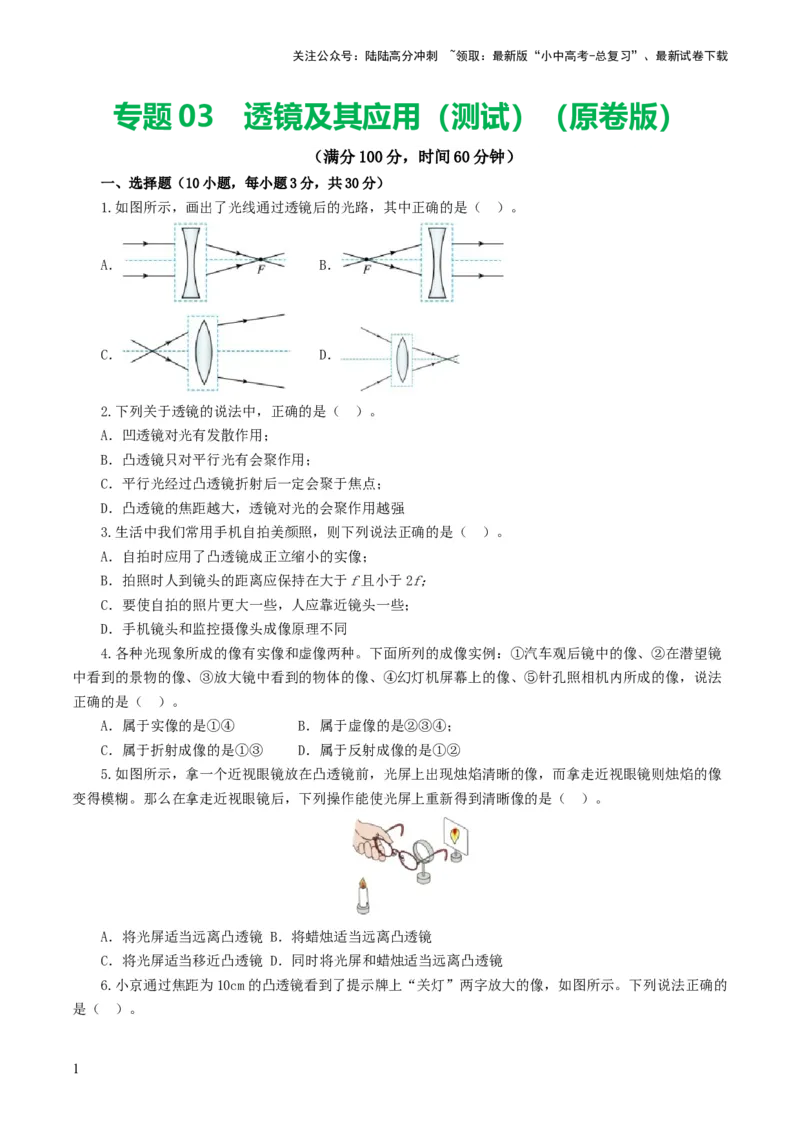

专题 03 透镜及其应用（测试）（原卷版）
（满分100分，时间60分钟）
一、选择题（10小题，每小题3分，共30分）
1.如图所示，画出了光线通过透镜后的光路，其中正确的是（ ）。
A． B．
C． D．
2.下列关于透镜的说法中，正确的是（ ）。
A．凹透镜对光有发散作用；
B．凸透镜只对平行光有会聚作用；
C．平行光经过凸透镜折射后一定会聚于焦点；
D．凸透镜的焦距越大，透镜对光的会聚作用越强
3.生活中我们常用手机自拍美颜照，则下列说法正确的是（ ）。
A．自拍时应用了凸透镜成正立缩小的实像；
B．拍照时人到镜头的距离应保持在大于f且小于2f；
C．要使自拍的照片更大一些，人应靠近镜头一些；
D．手机镜头和监控摄像头成像原理不同
4.各种光现象所成的像有实像和虚像两种。下面所列的成像实例：①汽车观后镜中的像、②在潜望镜
中看到的景物的像、③放大镜中看到的物体的像、④幻灯机屏幕上的像、⑤针孔照相机内所成的像，说法
正确的是（ ）。
A．属于实像的是①④ B．属于虚像的是②③④；
C．属于折射成像的是①③ D．属于反射成像的是①②
5.如图所示，拿一个近视眼镜放在凸透镜前，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像
变得模糊。那么在拿走近视眼镜后，下列操作能使光屏上重新得到清晰像的是（ ）。
A．将光屏适当远离凸透镜 B．将蜡烛适当远离凸透镜
C．将光屏适当移近凸透镜 D．同时将光屏和蜡烛适当远离凸透镜
6.小京通过焦距为10cm的凸透镜看到了提示牌上“关灯”两字放大的像，如图所示。下列说法正确的
是（ ）。
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

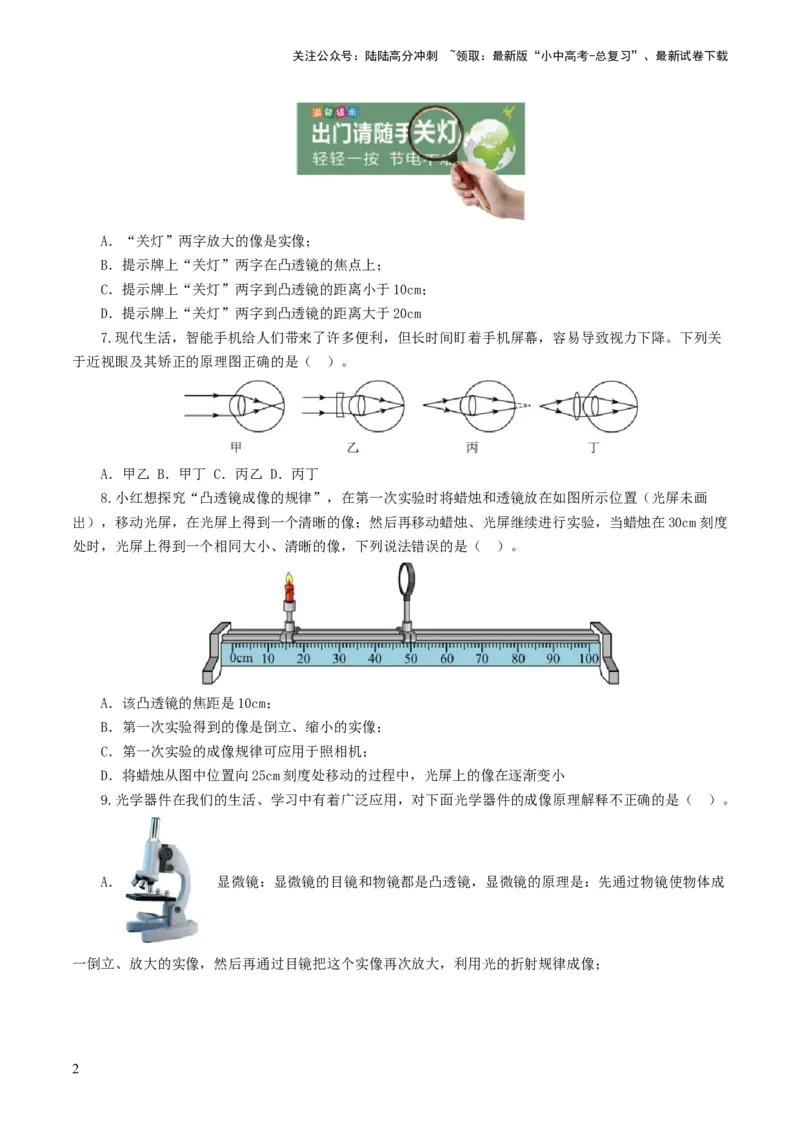

A．“关灯”两字放大的像是实像；
B．提示牌上“关灯”两字在凸透镜的焦点上；
C．提示牌上“关灯”两字到凸透镜的距离小于10cm；
D．提示牌上“关灯”两字到凸透镜的距离大于20cm
7.现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。下列关
于近视眼及其矫正的原理图正确的是（ ）。
A．甲乙 B．甲丁 C．丙乙 D．丙丁
8.小红想探究“凸透镜成像的规律”，在第一次实验时将蜡烛和透镜放在如图所示位置（光屏未画
出），移动光屏，在光屏上得到一个清晰的像；然后再移动蜡烛、光屏继续进行实验，当蜡烛在30cm刻度
处时，光屏上得到一个相同大小、清晰的像，下列说法错误的是（ ）。
A．该凸透镜的焦距是10cm；
B．第一次实验得到的像是倒立、缩小的实像；
C．第一次实验的成像规律可应用于照相机；
D．将蜡烛从图中位置向25cm刻度处移动的过程中，光屏上的像在逐渐变小
9.光学器件在我们的生活、学习中有着广泛应用，对下面光学器件的成像原理解释不正确的是（ ）。
A． 显微镜：显微镜的目镜和物镜都是凸透镜，显微镜的原理是：先通过物镜使物体成
一倒立、放大的实像，然后再通过目镜把这个实像再次放大，利用光的折射规律成像；
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

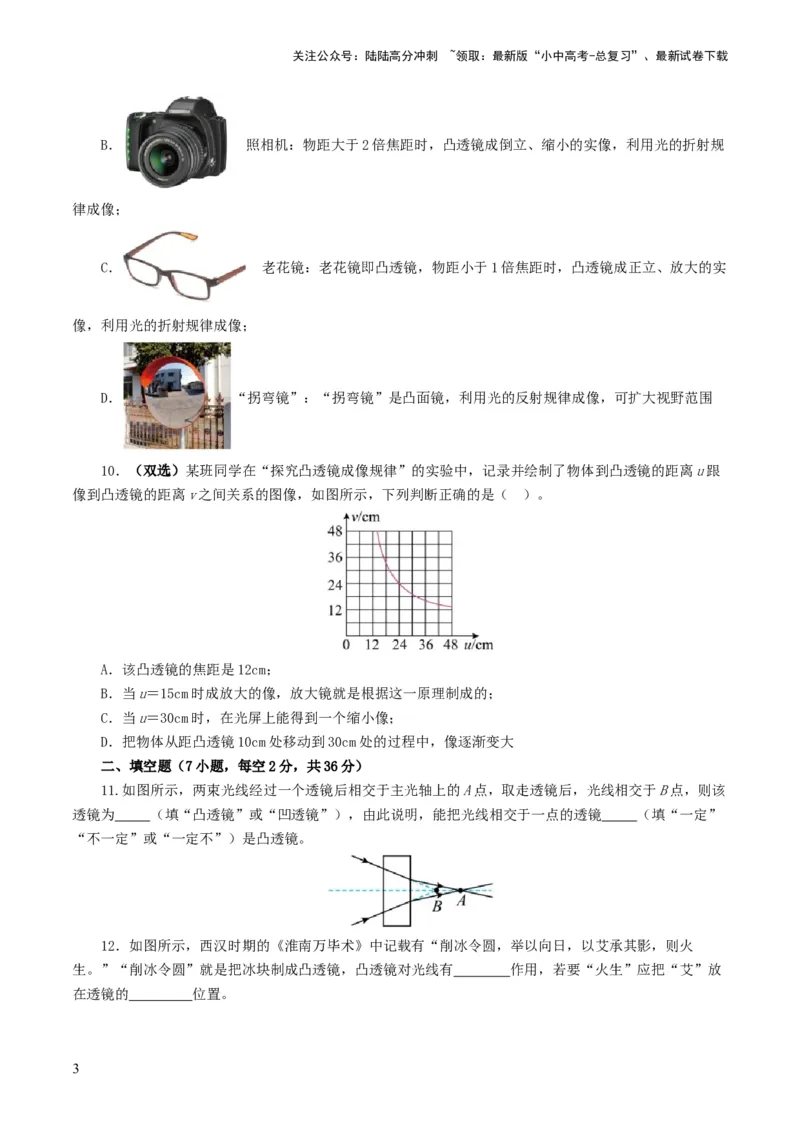

B． 照相机：物距大于2倍焦距时，凸透镜成倒立、缩小的实像，利用光的折射规
律成像；
C． 老花镜：老花镜即凸透镜，物距小于1倍焦距时，凸透镜成正立、放大的实
像，利用光的折射规律成像；
D． “拐弯镜”：“拐弯镜”是凸面镜，利用光的反射规律成像，可扩大视野范围
10．（双选）某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟
像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是（ ）。
A．该凸透镜的焦距是12cm；
B．当u＝15cm时成放大的像，放大镜就是根据这一原理制成的；
C．当u＝30cm时，在光屏上能得到一个缩小像；
D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变大
二、填空题（7小题，每空2分，共36分）
11.如图所示，两束光线经过一个透镜后相交于主光轴上的A点，取走透镜后，光线相交于B点，则该
透镜为 （填“凸透镜”或“凹透镜”），由此说明，能把光线相交于一点的透镜 （填“一定”
“不一定”或“一定不”）是凸透镜。
12．如图所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承其影，则火
生。”“削冰令圆”就是把冰块制成凸透镜，凸透镜对光线有 作用，若要“火生”应把“艾”放
在透镜的 位置。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

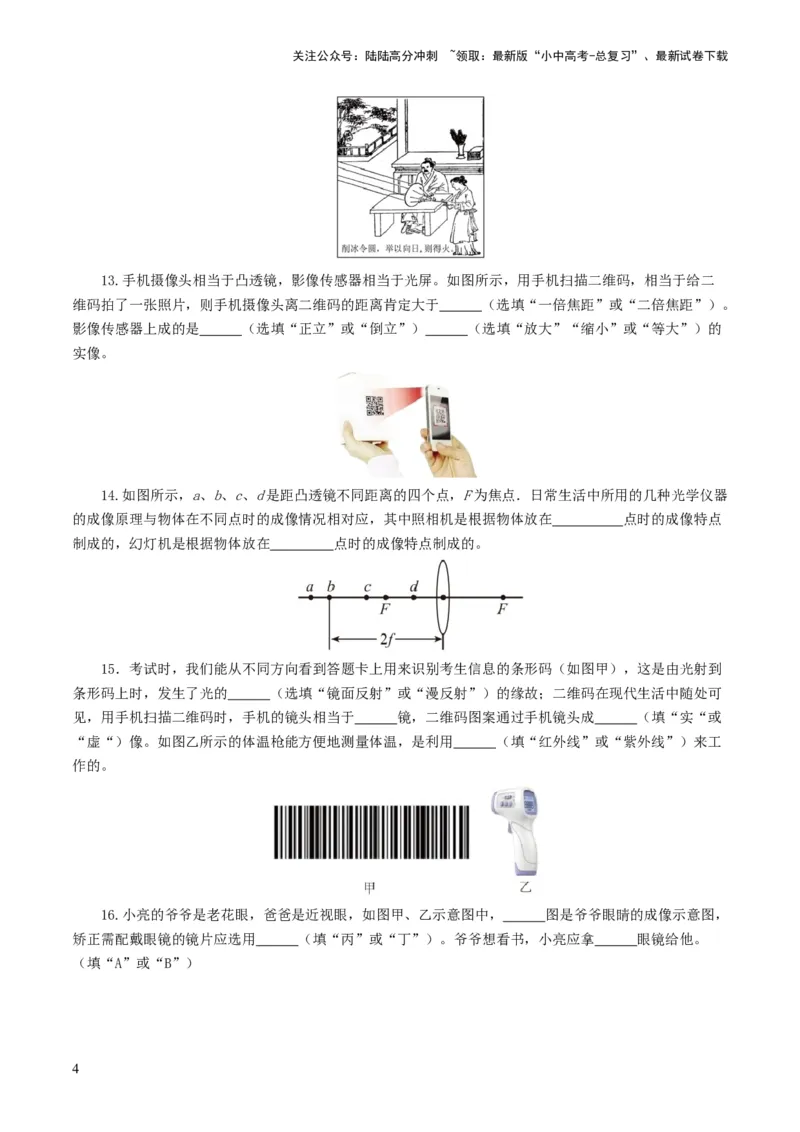

13.手机摄像头相当于凸透镜，影像传感器相当于光屏。如图所示，用手机扫描二维码，相当于给二
维码拍了一张照片，则手机摄像头离二维码的距离肯定大于 （选填“一倍焦距”或“二倍焦距”）。
影像传感器上成的是 （选填“正立”或“倒立”） （选填“放大”“缩小”或“等大”）的
实像。
14.如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点．日常生活中所用的几种光学仪器
的成像原理与物体在不同点时的成像情况相对应，其中照相机是根据物体放在 点时的成像特点
制成的，幻灯机是根据物体放在 点时的成像特点制成的。
15．考试时，我们能从不同方向看到答题卡上用来识别考生信息的条形码（如图甲），这是由光射到
条形码上时，发生了光的 （选填“镜面反射”或“漫反射”）的缘故；二维码在现代生活中随处可
见，用手机扫描二维码时，手机的镜头相当于 镜，二维码图案通过手机镜头成 （填“实“或
“虚“）像。如图乙所示的体温枪能方便地测量体温，是利用 （填“红外线”或“紫外线”）来工
作的。
16.小亮的爷爷是老花眼，爸爸是近视眼，如图甲、乙示意图中， 图是爷爷眼睛的成像示意图，
矫正需配戴眼镜的镜片应选用 （填“丙”或“丁”）。爷爷想看书，小亮应拿 眼镜给他。
（填“A”或“B”）
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

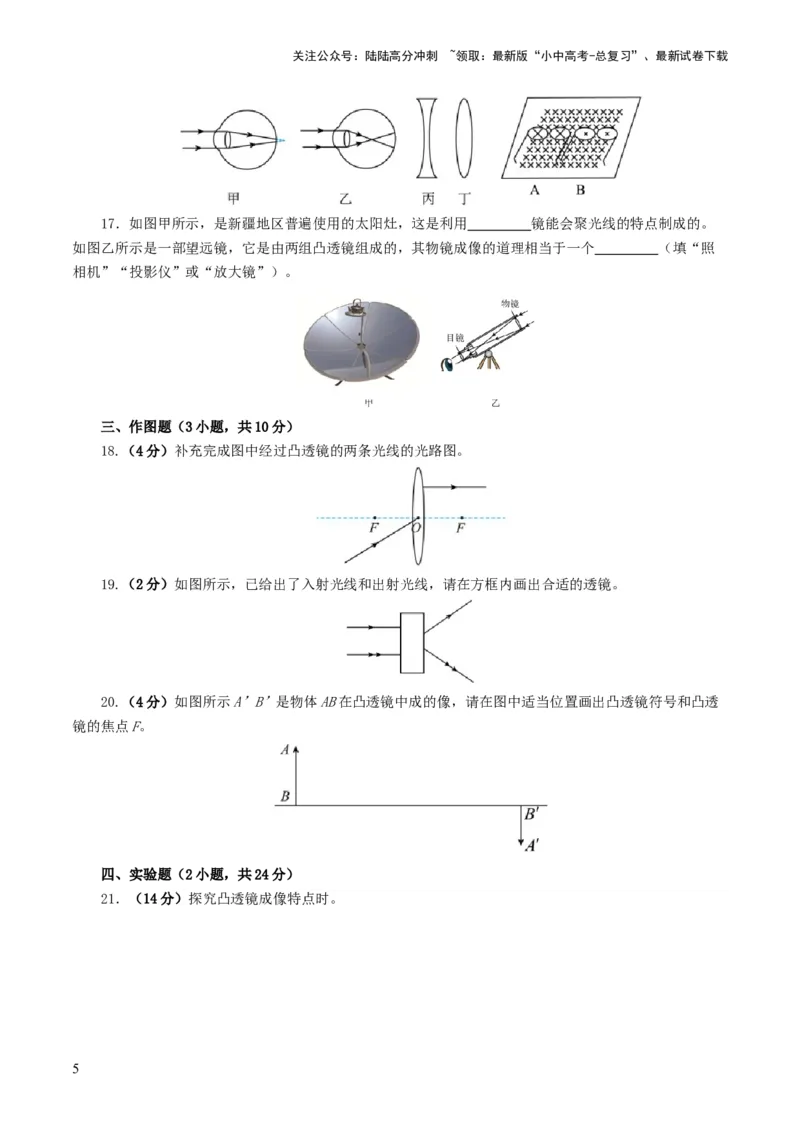

17．如图甲所示，是新疆地区普遍使用的太阳灶，这是利用 镜能会聚光线的特点制成的。
如图乙所示是一部望远镜，它是由两组凸透镜组成的，其物镜成像的道理相当于一个 （填“照
相机”“投影仪”或“放大镜”）。
三、作图题（3小题，共10分）
18.（4分）补充完成图中经过凸透镜的两条光线的光路图。
19.（2分）如图所示，已给出了入射光线和出射光线，请在方框内画出合适的透镜。
20.（4分）如图所示A’B’是物体AB在凸透镜中成的像，请在图中适当位置画出凸透镜符号和凸透
镜的焦点F。
四、实验题（2小题，共24分）

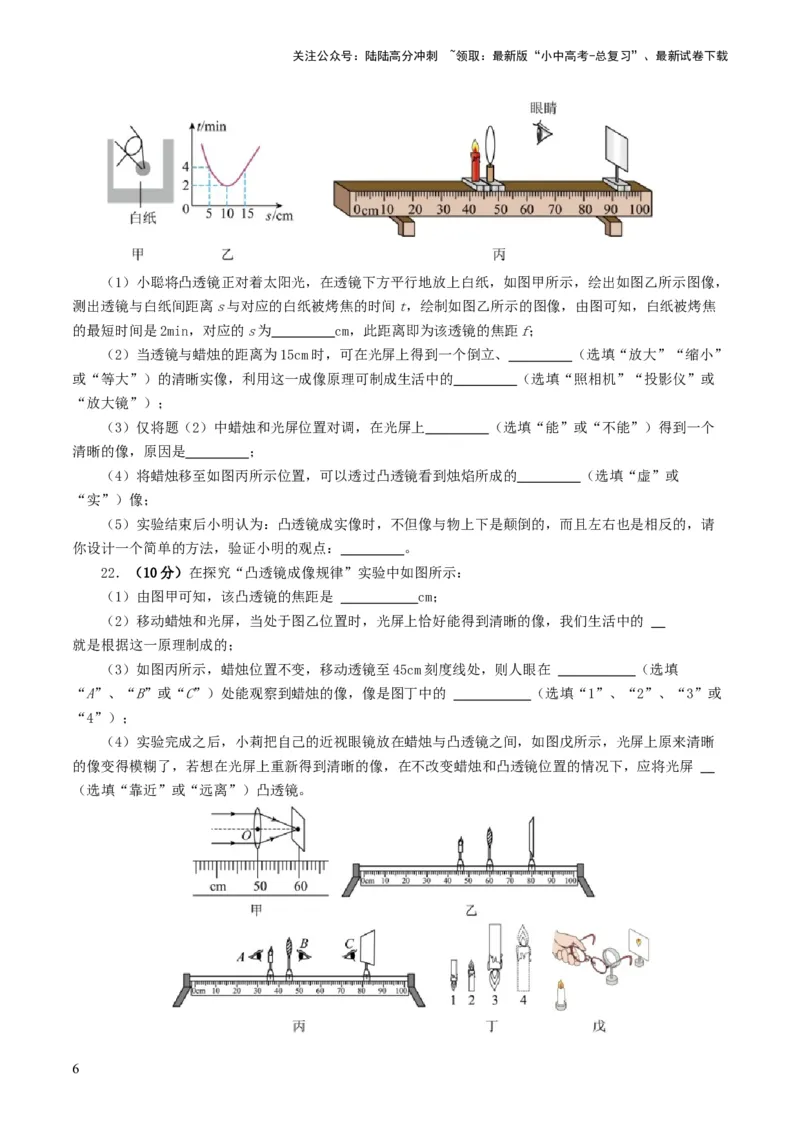

21．（14分）探究凸透镜成像特点时。
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）小聪将凸透镜正对着太阳光，在透镜下方平行地放上白纸，如图甲所示，绘出如图乙所示图像，
测出透镜与白纸间距离s与对应的白纸被烤焦的时间t，绘制如图乙所示的图像，由图可知，白纸被烤焦
的最短时间是2min，对应的s为 cm，此距离即为该透镜的焦距f；
（2）当透镜与蜡烛的距离为15cm时，可在光屏上得到一个倒立、 （选填“放大”“缩小”
或“等大”）的清晰实像，利用这一成像原理可制成生活中的 （选填“照相机”“投影仪”或
“放大镜”）；
（3）仅将题（2）中蜡烛和光屏位置对调，在光屏上 （选填“能”或“不能”）得到一个
清晰的像，原因是 ；
（4）将蜡烛移至如图丙所示位置，可以透过凸透镜看到烛焰所成的 （选填“虚”或
“实”）像；
（5）实验结束后小明认为：凸透镜成实像时，不但像与物上下是颠倒的，而且左右也是相反的，请
你设计一个简单的方法，验证小明的观点： 。
22．（10分）在探究“凸透镜成像规律”实验中如图所示：
（1）由图甲可知，该凸透镜的焦距是 cm；
（2）移动蜡烛和光屏，当处于图乙位置时，光屏上恰好能得到清晰的像，我们生活中的
就是根据这一原理制成的；
（3）如图丙所示，蜡烛位置不变，移动透镜至45cm刻度线处，则人眼在 （选填
“A”、“B”或“C”）处能观察到蜡烛的像，像是图丁中的 （选填“1”、“2”、“3”或
“4”）；
（4）实验完成之后，小莉把自己的近视眼镜放在蜡烛与凸透镜之间，如图戊所示，光屏上原来清晰
的像变得模糊了，若想在光屏上重新得到清晰的像，在不改变蜡烛和凸透镜位置的情况下，应将光屏
（选填“靠近”或“远离”）凸透镜。
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
