专题 06 透镜成像及应用（讲练）（原卷版）
1.了解：透镜的种类和特点；透镜成像原理；生活中常用光学仪器及特点；眼睛的构造及成像特点；
显微镜和望远镜的工作原理。
2.会：画透镜成像光路；进行凸透镜成像作图；利用凸透镜成像规律解答实际问题。
3.理解：透镜的三条主要光线；成像虚实；眼睛视力矫正方法。
4.掌握：凸透镜成像规律及应用。
5.能：通过生活中的实例分析透镜应用。

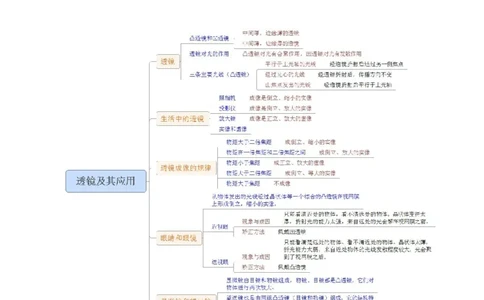

一、思维导图
原创精品资源学科网独家享有版权，侵权必究！
第 1 页 共 27 页二、知识梳理
知识点一、透镜及其概念
1.透镜是用透明物质制成的表面为球面一部分的光学元件，透镜是根据光的 制成的。
原创精品资源学科网独家享有版权，侵权必究！
第 2 页 共 27 页2.透镜与面镜区别：面镜利用光的 成像，透镜利用光的 成像；透镜成像遵循
光的 ，面镜成像遵循光的 。
3.透镜分类：透镜分为凸透镜和凹透镜。
（1）凸透镜：中间厚、边缘薄的透镜（远视镜镜片，照相机的镜头、投影仪的镜头、放大镜等）。
（2）凹透镜：中间薄、边缘厚的透镜（近视镜等）。

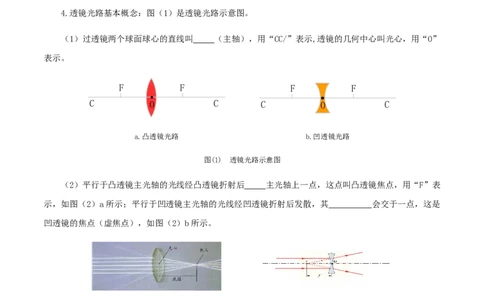

4.透镜光路基本概念：图（1）是透镜光路示意图。
（1）过透镜两个球面球心的直线叫 （主轴），用“CC/”表示,透镜的几何中心叫光心，用“O”
表示。
F F F F
C O C C O C
a.凸透镜光路 b.凹透镜光路
图(1) 透镜光路示意图
（2）平行于凸透镜主光轴的光线经凸透镜折射后 主光轴上一点，这点叫凸透镜焦点，用“F”表
示，如图（2）a所示；平行于凹透镜主光轴的光线经凹透镜折射后发散，其 会交于一点，这是
凹透镜的焦点（虚焦点），如图（2）b所示。
a.凸透镜光路概念 b.凹透镜光路概念
图（2）透镜光路概念
（3）焦点到光心的距离 ，焦距用“f”表示，图（1）中就是“OF”之间的距离。凸透镜和凹透
镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。
原创精品资源学科网独家享有版权，侵权必究！
第 3 页 共 27 页（4）物体到光心的距离叫 ，用“u”表示。
（5）像到光心的距离叫 ，用“v”表示。
5.透镜的三条特殊光线
（1）过光心的光线，经透镜折射后传播方向 ，如图（3）所示。
F F
C F O C C F O C
图（3）过光心的光线
（2）平行于主光轴的光线，经凸透镜折射后经过另一侧 ；经凹透镜折射后向外发散，但其反向延
长线过 ，如图（4）所示。
F F
C F O C C F O C
图（4）平行于主轴的光线
（3）经过凸透镜焦点的光线经凸透镜折射后平行于 ；射向异侧焦点的光线经凹透镜折射后平行
于 ，如图（5）所示。
C F O F C C F O F C
图（5）过焦点的光线
6.透镜的作用：凸透镜有 光线作用，所以凸透镜也叫 ；凹透镜有 光线作用，所以凹
透镜也叫 。
要点诠释：
原创精品资源学科网独家享有版权，侵权必究！
第 4 页 共 27 页1.凡是透光性能优良的材料都能磨制成透镜，如冰、水晶、金刚石、高分子透明树脂、有机玻璃等。
透镜是一种模型，常见的物体如近视镜、远视镜、放大镜，甚至一滴水都可以看做是一个透镜。
2.凸透镜对光具有会聚作用，并不是说光通过凸透镜后一定会聚在一点或一定是一束会聚光束。会聚
是相对于不发生折射时的光来说的。
3.凹透镜对光具有发散作用，并不是说通过凹透镜后的光束一定是发散的或延长不相交。发散是相对
于不发生折射时的光来说的。
知识点二、生活中的透镜
1.照相机：镜头是凸透镜，物距大于二倍焦距，成 、 的 （实像是由实际光线会聚而成,
胶片能感光,所以能成实像）。
2.投影仪：镜头是凸透镜，物体在一倍焦距与二倍焦距之间，成 、 的 ；透过平面镜使倒
立，放大的像再倒立一次，这样我们在屏幕上看到的就是一个正立的实像了。
注意：照相机、投影仪要使像变大，应该让透镜靠近物体，远离胶卷、屏幕。
3.放大镜：放大镜是一个短焦距凸透镜，放大镜到物体的距离（物距）小于一倍焦距，成的是 、
的 。
4.实像和虚像区别
（1）成像原理不同
实像：物体上每一点射出的光线经反射或折射后，光线会聚到一点所成的像。
虚像：物体上每一点射出的光线经反射或折射后，光线散发，但其反方向延长线相交与一点。
（2）承接方式不同
实像：可以用光屏承接，也可以用眼睛观看。
虚像：只能用眼睛观看。
要点诠释：
原创精品资源学科网独家享有版权，侵权必究！
第 5 页 共 27 页1.为了使幕上的像“正立”（朝上），幻灯片要倒着插。
2.照相机的镜头相当于一个凸透镜，暗箱中的胶片相当于光屏，我们调节调焦环，并非调焦距，而是
调镜头到胶片的距离，物离镜头越远，胶片就应靠近镜头。
知识点三、凸透镜成像规律
1.凸透镜成像规律：如图是常见凸透镜成像规律光路图，详见下表（1）。
表（1）凸透镜成像规律表
成像条件物距（u） 成像的性质 像距（v） 应用
u﹥2f 倒立、缩小的实像 照相机（图a）
u=2f 倒立、等大的实像 图d
f﹤u﹤2f 倒立、放大的实像 投影仪（图b）
u=f 不成像 射出的是平行光线
0﹤u﹤f 正立、放大的虚像 放大镜（图c）
a. u﹥2f b. f﹤u﹤2f
c.0﹤u﹤f d.u=2f
凸透镜成像光路图
原创精品资源学科网独家享有版权，侵权必究！
第 6 页 共 27 页凸透镜成像规律需要牢记，同学们可以自己总结其规律。也可以背下下面口诀：“物大焦，倒立实，
物越大，像越小；物小焦，正立虚；物为焦，不成像”。这里的“物”指物距，“像”指像距，“焦”指
焦距。
2.注意：（1）实像是由实际 而成，在光屏上可呈现，可用眼睛直接看，所有光线必过 ；
（2）虚像不能在光屏上 ，但能用眼睛看，由光线的 会聚而成。
3.凹透镜成像规律：凹透镜始终成缩小、正立的虚像，如图所示。
凹透镜成像光路图
注意：大家还要记住：虚像，物、像同侧；实像，物、像异侧。
表（2）凸透镜、凹透镜比较表
要点诠释：
原创精品资源学科网独家享有版权，侵权必究！
第 7 页 共 27 页做凸透镜成像实验时，为了保证成像在光屏的中央。应该调节蜡烛、凸透镜、光屏的中心在同一条直
线上，并且在同一高度。
知识点四、眼睛和眼镜
1.眼睛：眼睛的晶状体相当于 ，视网膜相当于光屏（胶卷）。
（1）眼睛的成像原理:从物体发出的光线经过晶状体等一个综合的凸透镜在视网膜上形成倒立，缩小
的实像，分布在视网膜上的视神经细胞受到光的刺激，把这个信号传输给大脑，人就可以看到这个物体了
（眼睛的晶状体相当于凸透镜，视网膜相当于 （胶卷））。
（2）近视眼看不清远处的物体，远处的物体所成像在视网膜 ，晶状体曲度过大，需戴 调
节，所以近视镜是凹透镜。
（3）远视眼看不清近处的物体，近处的物体所成像在视网膜 ，晶状体曲度过小，需戴凸透镜调
节，所以远视镜（花镜）是 。
2.近视眼：近视眼是指眼球在调节放松状态下，平行光线（一般认为来自5m以外）经眼球屈光系统后
聚焦在视网膜之前，产生远距视物模糊。所以近视眼的远点不在无穷远处，而在某个有限距离处，近视眼
的进点也比正常眼近，近视眼的明视距离小于25cm。
（1）特点：近视眼只能看清 的物体，看不清远处的物体。
（2）原因：近视眼晶状体比正常人眼睛要凸一些，晶状体折光能力强。远处来的平光会聚在视网膜
前面，而在视网膜上是一个光斑了。
（3）矫正方法：配戴适当的 做眼睛，使远处来的光先发散后再进入眼睛，可矫正近视眼视力。
3.远视眼：在完全静止的调节状态下，由远距离（指5米以上）目标投射的光线，集合在视网膜之后。
这种反常的屈光状态称为远视眼。远视眼的近点比正常眼远些。远视眼的明视距离大于25cm。
（1）特点：远视眼只能看见 的物体，看不清近处的物体。
原创精品资源学科网独家享有版权，侵权必究！
第 8 页 共 27 页（2）原因：晶状体比正常人要凹一些，晶状体对光线的折射能力变弱，远处来的光线会聚点在视网
膜后。①眼轴过短如小眼球；②眼轴正常而屈光系统的屈光力过弱，如角膜的弧度过平以及屈光指数偏低
等。
（3）矫正方法：利用凸透镜能使光线会聚的特点，在眼睛前面放一个凸透镜，就能使来自近处物体
的光会聚在视网膜上了。配戴适当的 做眼睛，可矫正远视眼的视力。
4.眼镜的度数：
（1）焦度：透镜的焦距越短，折光本领越大，透镜焦距的倒数叫透镜焦度。用φ表示即： 。
（2）焦距以米为单位时，焦度的单位是屈光度。眼镜度数是屈光度数乘以100。如焦距为1/5m的凸
透镜，焦度为5屈光度，用它做成的远视镜片为+500度。
（3）度数：远视镜的度数为正数，近视眼的度数为负数。
知识点五、显微镜和望远镜
1.显微镜：显微镜由目镜和物镜组成，物镜、目镜都是凸透镜，它们对物体进行两次放大。
普通光学显微镜是根据凸透镜成像原理，经过凸透镜的两次成像。第一次先经过物镜（凸透镜 1）成
像，这时候的物体应该在物镜(凸透镜1）的一倍焦距和两倍焦距之间,成的像应该是放大、倒立的实像。
而后以第一次成的物像作为“物体”，经过目镜的第二次成像。由于我们观察的时候是在目镜的另外一
侧,第二次成的像应该是一个虚像，这样像和物才在同一侧，因此第一次成的像应该在目镜（凸透镜2）的
一倍焦距以内，这样经过第二次成像，第二次成的像是一个放大的正立的虚像。
2.望远镜：望远镜也是由两组凸透镜（目镜和物镜）组成，它的结构特点是物镜的焦距长而目镜的焦
距短。
望远镜的成像原理是：物镜的作用是得到远处物体的实像，由于物体离物镜非常远，所以物体上各点
发射到物镜上的光线几乎是平行光束，这样的光线经过物镜汇聚后，就在物镜焦点以外，在离焦点很近的
地方，形成了一个倒立的、缩小的实像。这个倒立的、缩小的实像又位于目镜的焦点以内，所以目镜起了
原创精品资源学科网独家享有版权，侵权必究！
第 9 页 共 27 页放大镜的作用，目镜把经过物镜的倒立、缩小的实像放大成了一个正立的、放大的虚像。这就是远处物体
通过望远镜所成的虚像。
考点一：透镜与透镜对光线的作用
【备考方略】
1.透镜是用透明物质制成的表面为球面一部分的光学元件，透镜是根据光的折射现象制成的。
2.透镜分为凸透镜和凹透镜。（1）凸透镜：中间厚、边缘薄的透镜；（2）凹透镜：中间薄、边缘厚
的透镜。
3.凸透镜对光有汇聚作用。凸透镜中间越后，焦距越短，对光的汇聚作用越强；凹透镜对光有发散作
用。
【经典例题】（2020•淮安）将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高
脚杯前方观察到的现象如图乙所示，此时装水部分的高脚杯和杯内水的组合相当于一个（ ）。
A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜
【举一反三】
1（2021·四川凉山彝族自治州）请在下图的方框内画出合适的光学元件。______、______
原创精品资源学科网独家享有版权，侵权必究！
第 10 页 共 27 页2.（2020·恩施）将矿泉水瓶遗弃野外易引起山火，是因为瓶中的水相当于______，可会聚太阳光引
燃干草或枯枝。隔着薄膜上的水滴看很近的字，会看到通过水滴形成的______的虚像（具体描述像的性
质）；如果想让看到的字再变大点，应让水滴______ （选填“靠近字、远离字”或“面积增大”）。
3．（2020·咸宁）关于常见的光学仪器，下列说法正确的是（ ）。
A．焦距越小的凸透镜，对光的会聚作用越明显；
B．校园内安装的监控摄像头，相当于一个凹透镜；
C．想要矫正近视眼，要用适当的凸透镜片做成眼镜；
D．平行于主光轴的光，通过凹透镜后一定经过焦点
考点二：透镜作图
【备考方略】
1.透镜作图主要是依据透镜成像规律作图；同时也是利用作图形式考查透镜与成像规律等知识点一种
方式。
透镜成像作图时，要注意光线上的箭头方向，光线实际到达的位置是实线，反向延长线是虚线。另外
在画图时要根据物理现象所遵循的规律为依据，灵活运用社会实践和生活体验，科学合理地作出能够反映
题目要求的图解。
原创精品资源学科网独家享有版权，侵权必究！
第 11 页 共 27 页透镜及其成像规律：透镜作图的基础就是透镜的三条主要光线。在做透镜作图题时，需要注意以下两
点：（1）注意凸透镜和凹透镜三条主要光线的异同；凸透镜是会聚透镜，凹透镜是发散透镜，入射光线
经透镜折射后，传播方向会不同。（2）作物的像时，只作“物”的关键点即可。
2.解题要求
考查方向 解答思路
给出透镜入射光线画折
凸透镜是会聚透镜、凹透镜是发散透镜，按三条主要光线作图
射光线
确定透镜种类 确定光线是会聚还是发散，根据凸透镜是会聚透镜、凹透镜是发散透镜确定
画物在透镜中的像 根据透镜成像规律和三条主要光线，成虚像时像用虚线表示
【经典例题】（2021·安徽中考真题）如图，L表示凸透镜，MN为主光轴。O为光心，F为焦点。从S
点发出两条光线，一条经过光心，另一条平行于主光轴，请在图中画出它们经凸透镜后的出射光线。
【举一反三】
1．（2021·云南昆明市）如图1所示，从P点发出的三条特殊光线经过凸透镜后会聚于 点。现有
一条光线也从P点发出，经过凸透镜后的传播路径，在图2的四种表示中，正确的是（ ）。
原创精品资源学科网独家享有版权，侵权必究！
第 12 页 共 27 页A．甲 B．乙 C．丙 D．丁
2．（2021·广西贵港市）请在图中画出光线经过凹透镜后的光路图。（F为焦点）
3．（2021·广东中考真题）如图所示，蜡烛的烛焰中心A在主光轴上距凸透镜光心O二倍焦距以外。
①根据凸透镜成像规律，在图甲中标出A所成的像A′的大致位置；
②借助辅助线或光路图，在图乙中找到A所成的像A′的确切位置，保留作图痕迹。
考点三：凸透镜成像规律
【备考方略】
原创精品资源学科网独家享有版权，侵权必究！
第 13 页 共 27 页规律1:当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。此时像距
小于物距，像比物小，物像异侧。应用:照相机、摄像机。
规律2:当物距等于2倍焦距时，则像距也在2倍焦距， 成倒立、等大的实像。此时物距等于像距，
像与物大小相等，物像异侧。应用:测焦距。
规律3:当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距， 成倒立、放大的实像。此时
像距大于物距，像比物大，物像异侧。应用:投影仪、幻灯机、电影放映机。
规律4:当物距等于1倍焦距时，则不成像，成平行光射出。
规律5:当物距小于1倍焦距时，则成正立、放大的虚像。此时像距大于物距，像比物大，物像同侧。
应用:放大镜。
【经典例题】（2021·湖北十堰市）小华在用如图所示装置做探究凸透镜成像规律的实验，所用凸透
镜的焦距为20cm，他移动光屏找到清晰的蜡烛的像，这个像是图中的（ ）。
A． B． C． D．
【举一反三】
1．（2021·湖南郴州市）如图所示，把焦距为12cm的凸透镜放在光具座上，将点燃的蜡烛放在距焦
点6cm处，则蜡烛通过该凸透镜所成的像（ ）。
原创精品资源学科网独家享有版权，侵权必究！
第 14 页 共 27 页A．一定是倒立的 B．一定是正立的
C．一定是放大的 D．一定是缩小的
2．（2021·四川眉山市）在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为10cm。如图所
示，凸透镜固定在光具座的50cm刻线处，通过移动蜡烛和调节光屏的位置来进行探究实验。下列说法中正
确的是（ ）。
A．将蜡烛移到10cm刻线处，光屏上呈现倒立放大的实像；
B．将蜡烛移到45cm刻线处，光屏上呈现正立放大的虚像；
C．将蜡烛移到35cm刻线处，成像特点与照相机成像特点相同；
D．将蜡烛从10cm刻线处移向40cm刻线处的过程中，光屏上呈现的像会变大
3．（2021·湖南邵阳市）2021年4月30日，邵阳市天空出现了难得一见的“日晕”，许多市民都目
睹了这美丽的自然奇观，如图是某摄影爱好者用相机拍摄的精彩瞬间，下列对照相机成像特点描述正确的
是（ ）。
原创精品资源学科网独家享有版权，侵权必究！
第 15 页 共 27 页A．倒立放大的实像 B．倒立缩小的实像
C．正立放大的虚像 D．正立缩小的实像
考点四：凸透镜成像动态变化
【备考方略】
凸透镜成像中，“物”（这里指的是物距）的变化会引起“像”的变化，这种变化不仅是大小的变
化，倒立与正立，像的虚实都有可能发生变化。这一问题是学生学习的难点，应该加以重视。下面对这一
问题进行概括总结：
1.记忆口诀
一倍焦距分虚实，二倍焦距分大小，二倍焦点物像等。
实像总是异侧倒。物近像远像变大，物远像近像变小。
虚像总是同侧正。物远像远像变大，物近像近像变小。
像的大小像距定，像儿追着物体跑，物距像距和在变。
（1）一倍焦距分虚实，“由虚像变实像”，刚好一倍不成像。
（2）二倍焦距分大小，“物像由大变小”，刚好两倍一样大 。物近像远像变大；物远像近像变小。
实像倒立在异侧；虚像正立在同侧。
2.凸透镜成像的两个分界点：2f点是成放大、缩小实像的分界点；f点是成实像、虚像的分界点。
3.二焦以外倒实小，我们用作照相机；一二焦间倒实大，我们用作投影仪；焦点以内正大虚，我们用
作放大镜；欲想得到等实像，两倍焦距物体放；焦点之上不成像，点光可变平行光。
4.物进像退，像越退越大。
【经典例题】（2021·广西贺州市）在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如
原创精品资源学科网独家享有版权，侵权必究！
第 16 页 共 27 页图所示，蜡烛在光屏上恰好成一清晰等大的实像，则下列说法正确的是（ ）。
A．将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，要在光屏上得到清晰的像，光屏应向右移
动；
B．将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，移动光屏所成清晰的像与照相机成像的原
理相同；
C．该凸透镜的焦距为20cm；
D．随着实验的进行蜡烛逐渐变短，在光屏上所成的像会向下移动
【举一反三】
1．（2021·湖南常德市）在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于
如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是（ ）。
A．该凸透镜的焦距范围为7.5cm＜f＜15cm；
B．光屏上成倒立、放大的实像；
C．透镜不动，蜡烛向右移动，光屏向左移动，可再次得到清晰的像；
D．蜡烛和光屏不动，移动凸透镜到适当位置，光屏上可再次得到清晰的缩小的像
原创精品资源学科网独家享有版权，侵权必究！
第 17 页 共 27 页2．（2021·山东东营市）如图所示，小明同学在探究凸透镜成像的规律时，记录并绘制了物距u和像
距v之间的关系图象。下列说法正确的是（ ）。
A．凸透镜焦距为20cm；
B．物距为5cm时，可以通过移动光屏承接到清晰的像；
C．物距为15cm时，成放大的像，根据这一原理可以制成投影仪；
D．物距由15cm增大到30cm的过程中，在光屏上看到的像一直是变大的
3．（2021·青海中考真题）一凸透镜的焦距为12cm，将点燃的蜡烛从离凸透镜30cm处沿主光轴移到
15cm处的过程中，像的大小和像距的变化情况是（ ）。
A．像变小，像距变小 B．像变大，像距变大
C．像变大，像距变小 D．像变小，像距变大
考点五：透镜在生活中的应用
【备考方略】
透镜在生活中的应用，其实质就是应用透镜成像规律为生活服务。理解并熟悉透镜成像规律是解答此
类考题的基础；在此基础上，了解生活中常见的应用实例。如：照相机（摄像头）：物在二倍焦距以外，
成倒立缩小的实像；投影仪（幻灯机）：物在一倍焦距和二倍焦距之间，成倒立放大的实像；放大镜（显
微镜的目镜）：物在一倍焦距之内，成正立放大的虚像等。
原创精品资源学科网独家享有版权，侵权必究！
第 18 页 共 27 页【经典例题】（2021·湖北荆州市）在探究凸透镜成像规律的实验中，移动光屏距透镜20cm时，在光
屏上正好得到烛焰清晰放大的像。则（ ）。
A．蜡烛距透镜的距离大于20cm；
B．凸透镜的焦距大于10cm；
C．投影仪应用了该次实验的成像规律；
D．照相机应用了该次实验的成像规律
【举一反三】
1．（2021·广西南宁市）毕业照给同学们留下了美好的青春记忆。拍照时（ ）。
A．照相机镜头相当于凹透镜；
B．同学们应站在镜头一倍焦距以内；
C．照相机成缩小的实像；
D．想让成的像变大，镜头应远离同学们
2．（2021·山东枣庄市）关于放大镜，下列说法不正确的是（ ）。
A．放大镜的镜片就是一个凸透镜；
B．放大镜所成的像都可以用光屏承接；
C．用放大镜可以得到物体正立的虚像；
D．用放大镜可以得到物体倒立的实像
3．（2021·湖南衡阳市）如图所示，购物支付已进入“刷脸”时代，消费者结账时站在摄像头（相
当于一个凸透镜）前约 的位置，面对镜头，经系统自动拍照、扫描等，确认信息后，即可进行后续工
作。则下列说法正确的是（ ）。
原创精品资源学科网独家享有版权，侵权必究！
第 19 页 共 27 页A．摄像头的焦距可能是 ；
B．人脸通过摄像头成像是光的反射现象形成的；
C．“刷脸”时，面部经摄像头成正立缩小的实像；
D．“刷脸”时，面部应位于摄像头两倍焦距之外
考点六：近视眼、远视眼的成因与矫正
【备考方略】
1.眼睛的晶状体相当于凸透镜，视网膜相当于光屏（胶卷）。从物体发出的光在视网膜上形成倒立，
缩小的实像。
2.近视眼只能看清近处的物体，看不清远处的物体。原因是近视眼晶状体比正常人眼睛要凸一些，晶
状体折光能力强。配戴适当的凹透镜做眼睛，使远处来的光先发散后再进入眼睛，可矫正近视眼视力。
3.远视眼只能看见远处的物体，看不清近处的物体。原因是晶状体比正常人要凹一些，晶状体对光线
的折射能力变弱，远处来的光线会聚点在视网膜后。矫正方法是利用凸透镜能使光线会聚的特点，在眼睛
前面放一个凸透镜，就能使来自近处物体的光会聚在视网膜上了。配戴适当的凸透镜做眼睛，可矫正远视
眼的视力。
【经典例题】（2021·四川攀枝花市）在探究凸透镜成像规律的实验成像规律中，将蜡烛放在凸透镜
前适当位置，调节光屏位置得到凊晰的像。把眼镜片放在烛焰与凸透镜之间，如图所示，屏上的像变得模
糊，调节光屏的位置，适当靠近凸透镜，光屏上又可以得到清晰的像，则该镜片（ ）。
原创精品资源学科网独家享有版权，侵权必究！
第 20 页 共 27 页A．是凹透镜，属近视眼镜 B．是凹透镜，属远视民镜
C．是凸透镜，属近视眼镜 D．是凸透镜，属远视眼镜
【举一反三】
1．（2021·广西南宁市）图是一位同学眼球成像的示意图，他所患眼疾及矫正视力应配戴的透镜类
型是（ ）。
A．远视眼，凸透镜 B．远视眼，凹透镜
C．近视眼，凸透镜 D．近视眼，凹透镜
2．（2021·新疆中考真题）小王戴的近视眼镜的镜片是（ ）。
A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜
3．（2021·黑龙江中考真题）王老师需要摘下眼镜才能看清远处来的是哪位同学，他患的是______
（选填：“近视眼”、“远视眼”），需要佩戴______（选填：“凸透镜”、“凹透镜”）矫正。
考点七：探究凸透镜成像规律
【备考方略】
原创精品资源学科网独家享有版权，侵权必究！
第 21 页 共 27 页1.实验内容
【实验目的】透镜凸透镜成像规律。像与物的大小关系、物距变化成像规律变化、像的虚实。
【实验器材】凸透镜、光具座、蜡烛、光屏、火柴等。
【实验步骤】一、按图组装器材。调整蜡烛、凸透镜、光屏在同一水平线上。
二、将蜡烛放在远处（此时u>2f），移动光屏直至在光屏上成清晰的像；观察像的大小、正立还是倒
立，并测量物距和像距；数据记录实验表格。
三、将蜡烛往凸透镜方向移动，使2f>u>f，移动光屏直至在光屏上成清晰的像；观察像的大小、正立
还是倒立，并测量物距和像距；数据记录实验表格。
四、将蜡烛继续往凸透镜方向移动，使u=f，移动光屏，看能否成像。
五、将蜡烛继续往凸透镜方向移动，使u2f
u=2f
2f>u>f
原创精品资源学科网独家享有版权，侵权必究！
第 22 页 共 27 页u=f
u2f 缩小 倒立 实像 2fu>f 放大 倒立 实像 v>2f 投影仪
u
