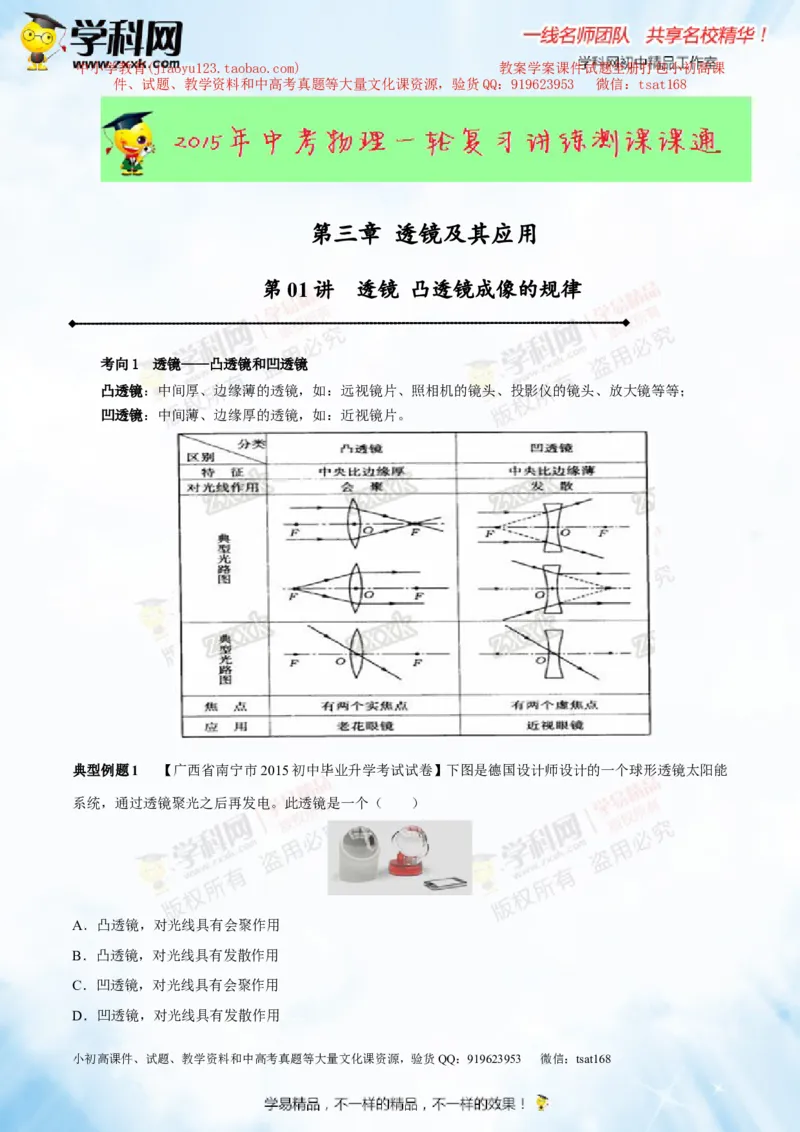

第三章 透镜及其应用
第 01 讲 透镜 凸透镜成像的规律

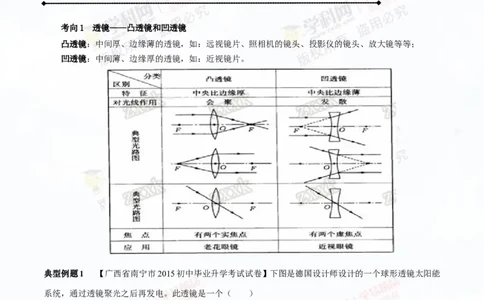

考向1 透镜——凸透镜和凹透镜
凸透镜：中间厚、边缘薄的透镜，如：远视镜片、照相机的镜头、投影仪的镜头、放大镜等等；
凹透镜：中间薄、边缘厚的透镜，如：近视镜片。
典型例题1 【广西省南宁市2015初中毕业升学考试试卷】下图是德国设计师设计的一个球形透镜太阳能
系统，通过透镜聚光之后再发电。此透镜是一个（ ）
A．凸透镜，对光线具有会聚作用
B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用
D．凹透镜，对光线具有发散作用
[来源:学|科|网Z|X|X|K]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】A
【解析】
试题分析：两种透镜对光有不同的作用。凸透镜对光线有会聚作用；凹透镜太光线有发散的作用。透镜太阳能
通过透镜聚光后发电，故为凸透 镜。选A。

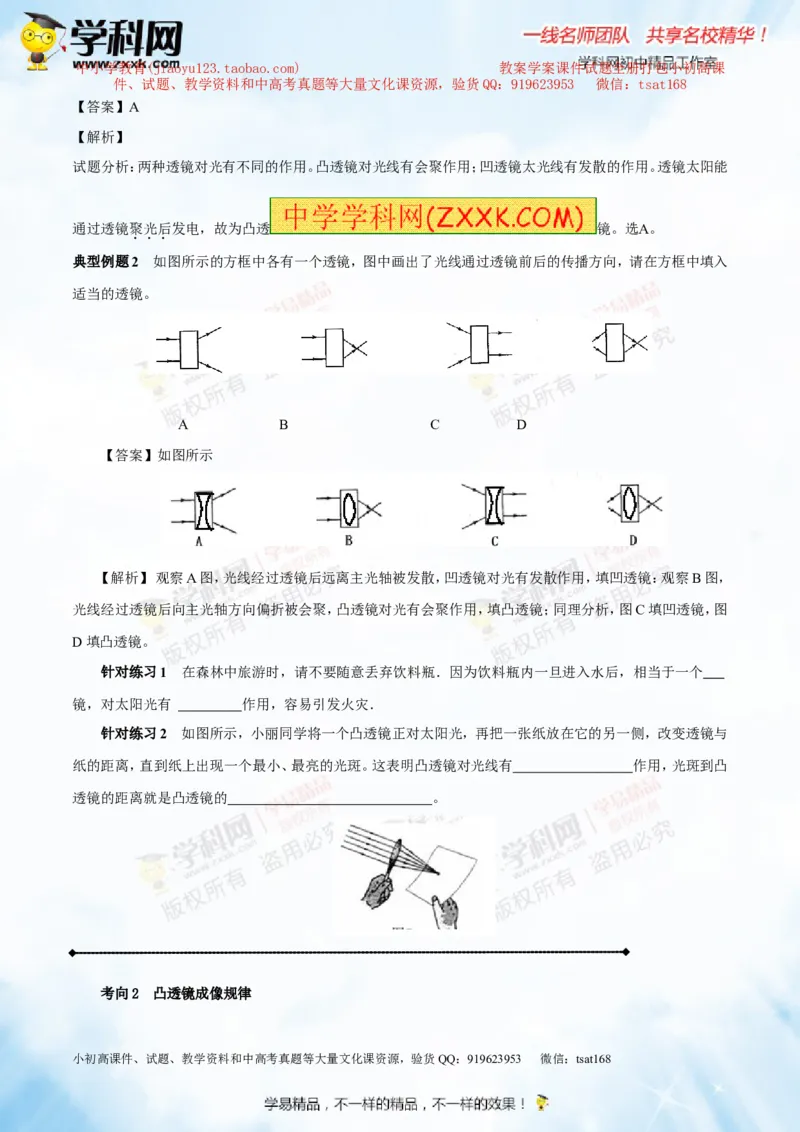

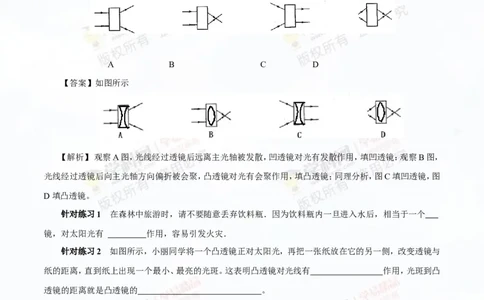

典型例题2 如图所示的方框中各有一个透镜，图中画出了光线通过透镜前后的传播方向，请在方框中填入
适当的透镜。
A B C D
【答案】如图所示
【解析】 观察A图，光线经过透镜后远离主光轴被发散，凹透镜对光有发散作用，填凹透镜：观察B图，
光线经过透镜后向主光轴方向偏折被会聚，凸透镜对光有会聚作用，填凸透镜；同理分析，图C填凹透镜，图
D填凸透镜。
针对练习1 在森林中旅游时，请不要随意丢弃饮料瓶．因为饮料瓶内一旦进入水后，相当于一个
镜，对太阳光有 作用，容易引发火灾．
针对练习2 如图所示，小丽同学将一个凸透镜正对太阳光，再把一张纸放在它的另一侧，改变透镜与
纸的距离，直到纸上出现一个最小、最亮的光斑。这表明凸透镜对光线有 作用，光斑到凸
透镜的距离就是凸透镜的 。
考向2 凸透镜成像规律
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[来源:]

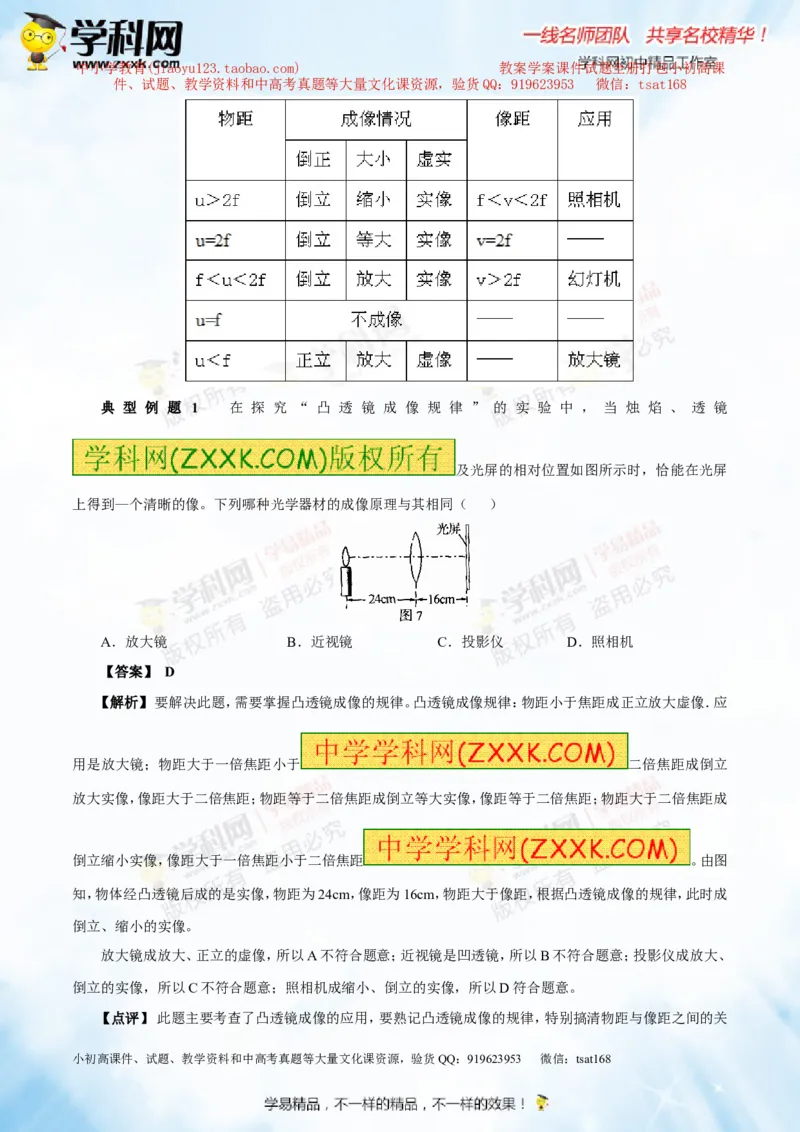

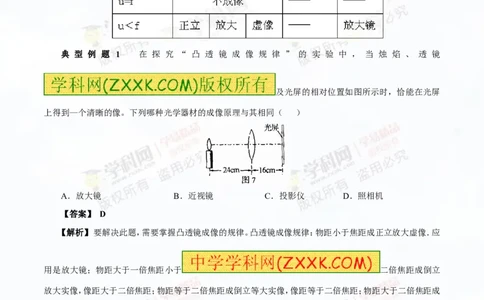

典 型 例 题 1 在 探 究 “ 凸 透 镜 成 像 规 律 ” 的 实 验 中 ， 当 烛 焰 、 透 镜
及光屏的相对位置如图所示时，恰能在光屏
上得到—个清晰的像。下列哪种光学器材的成像原理与其相同（ ）
[来源:.Com]
A．放大镜 B．近视镜 C．投影仪 D．照相机
【答案】 D
【解析】 要解决此题，需要掌握凸透镜成像的规律。凸透镜成像规律：物距小于焦距成正立放大虚像．应
用是放大镜；物距大于一倍焦距小于 二倍焦距成倒立
放大实像，像距大于二倍焦距；物距等于二倍焦距成倒立等大实像，像距等于二倍焦距；物距大于二倍焦距成
倒立缩小实像，像距大于一倍焦距小于二倍焦距 。由图
知，物体经凸透镜后成的是实像，物距为24cm，像距为16cm，物距大于像距，根据凸透镜成像的规律，此时成
倒立、缩小的实像。
放大镜成放大、正立的虚像，所以A不符合题意；近视镜是凹透镜，所以B不符合题意；投影仪成放大、
倒立的实像，所以C不符合题意；照相机成缩小、倒立的实像，所以D符合题意。
【点评】 此题主要考查了凸透镜成像的应用，要熟记凸透镜成像的规律，特别搞清物距与像距之间的关
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
系。
[来源:学|科|网]

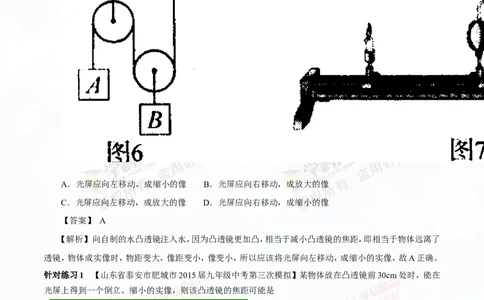

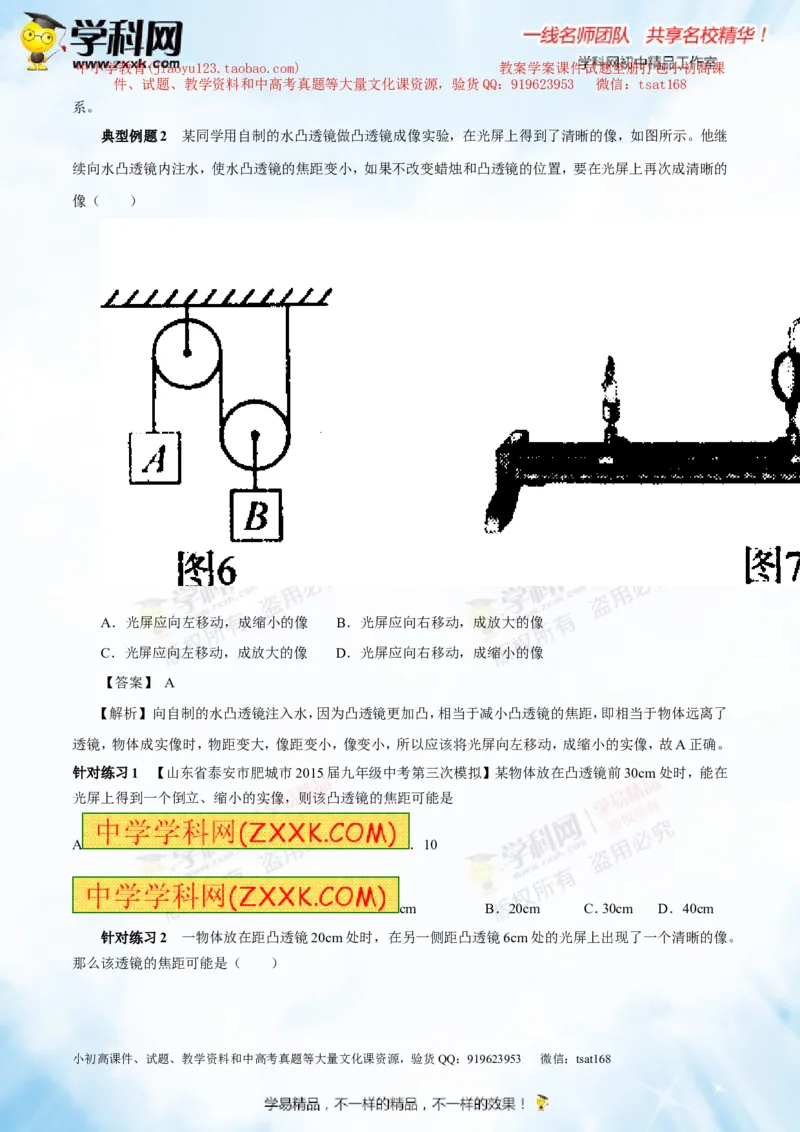

典型例题2 某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，如图所示。他继
续向水凸透镜内注水，使水凸透镜的焦距变小，如果不改变蜡烛和凸透镜的位置，要在光屏上再次成清晰的
像（ ）
A．光屏应向左移动，成缩小的像 B．光屏应向右移动，成放大的像
C．光屏应向左移动，成放大的像 D．光屏应向右移动，成缩小的像
【答案】 A
【解析】 向自制的水凸透镜注入水，因为凸透镜更加凸，相当于减小凸透镜的焦距，即相当于物体远离了
透镜，物体成实像时，物距变大，像距变小，像变小，所以应该将光屏向左移动，成缩小的实像，故A正确。
针对练习1 【山东省泰安市肥城市2015届九年级中考第三次模拟】某物体放在凸透镜前30cm 处时，能在
光屏上得到一个倒立、缩小的实像，则该凸透镜的焦距可能是
A ．10
cm B．20cm C．30cm D．40cm
针对练习2 一物体放在距凸透镜20cm处时，在另一侧距凸透镜6cm处的光屏上出现了一个清晰的像。
那么该透镜的焦距可能是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．3cm B．5 cm C．7 cm
D．9 cm

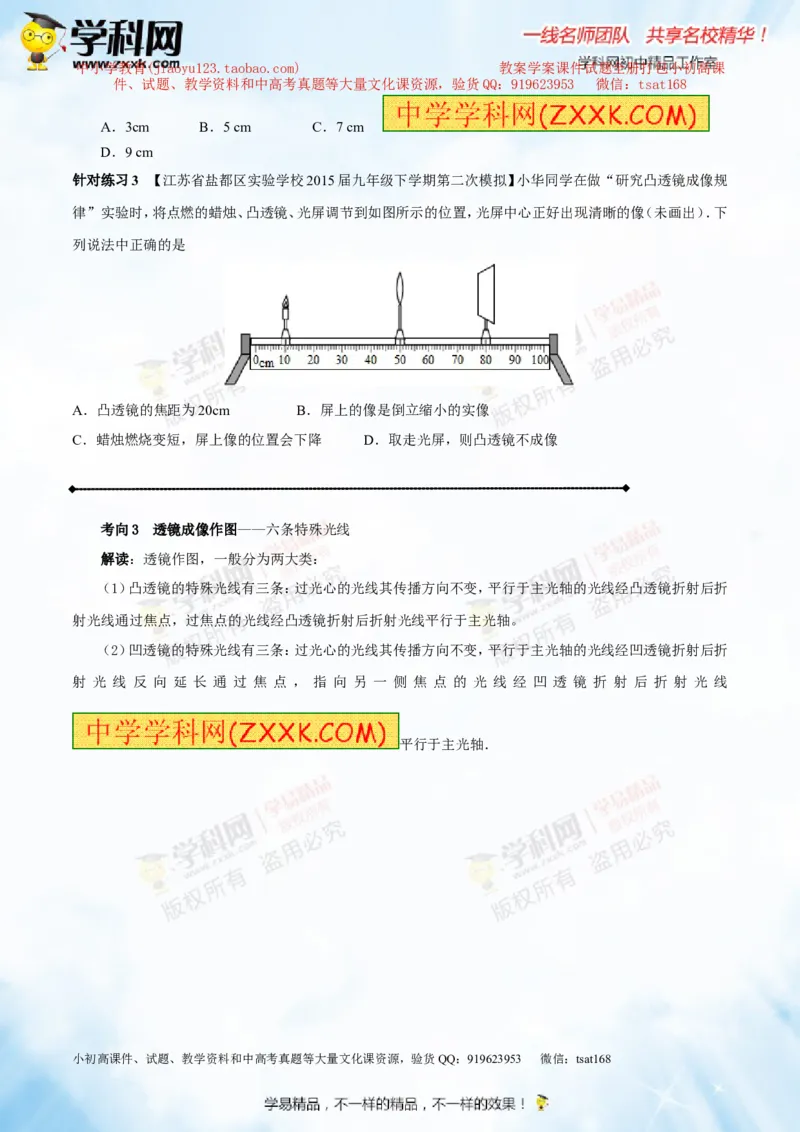

针对练习3 【江苏省盐都区实验学校2015届九年级下学期第二次模拟】小华同学在做“研究凸透镜成像规
律”实验时，将点燃的蜡烛、凸透镜、光屏调节到如图所示的位置，光屏中心正好出现清晰的像（未画出）．下
列说法中正确的是
A．凸透镜的焦距为20cm B．屏上的像是倒立缩小的实像
C．蜡烛燃烧变短，屏上像的位置会下降 D．取走光屏，则凸透镜不成像
考向3 透镜成像作图——六条特殊光线
解读：透镜作图，一般分为两大类：
（1）凸透镜的特殊光线有三条：过光心的光线其传播方向不变，平行于主光轴的光线经凸透镜折射后折
射光线通过焦点，过焦点的光线经凸透镜折射后折射光线平行于主光轴。
（2）凹透镜的特殊光线有三条：过光心的光线其传播方向不变，平行于主光轴的光线经凹透镜折射后折
射 光 线 反 向 延 长 通 过 焦 点 ， 指 向 另 一 侧 焦 点 的 光 线 经 凹 透 镜 折 射 后 折 射 光 线
平行于主光轴．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[来源:学,科,
网Z,X,X,K]

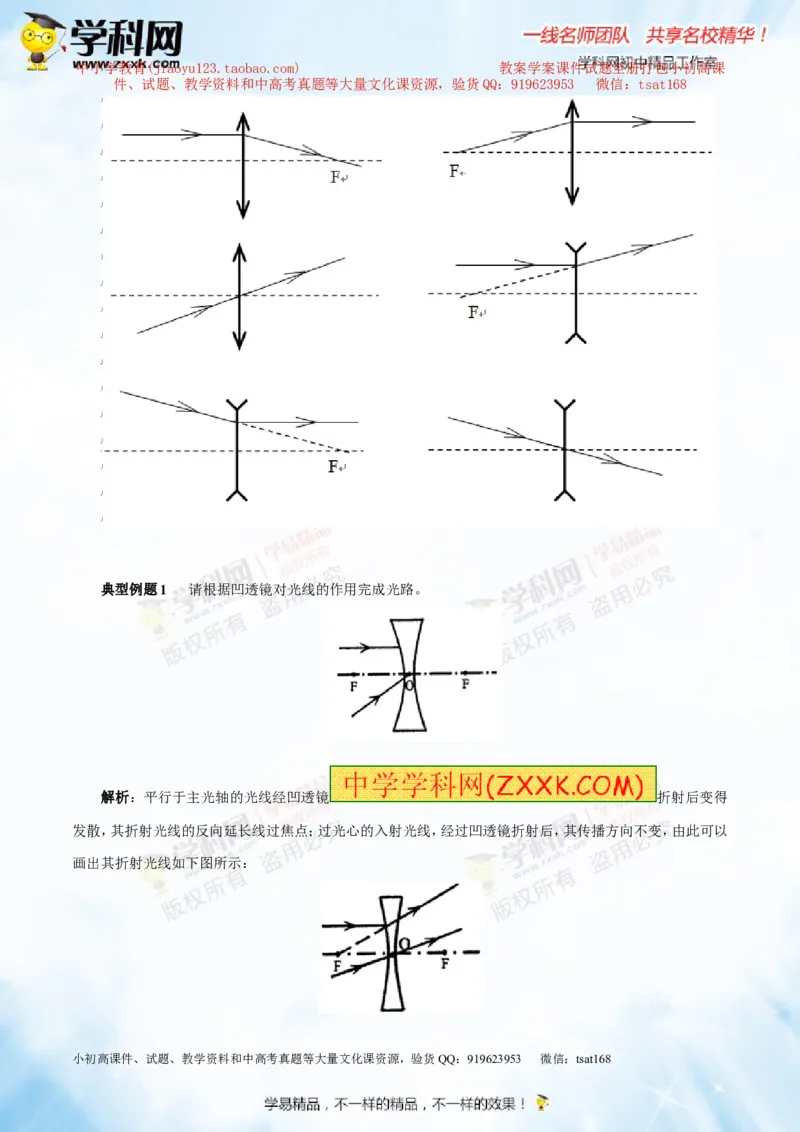

典型例题1 请根据凹透镜对光线的作用完成光路。
解析：平行于主光轴的光线经凹透镜 折射后变得
发散，其折射光线的反向延长线过焦点；过光心的入射光线，经过凹透镜折射后，其传播方向不变，由此可以
画出其折射光线如下图所示：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

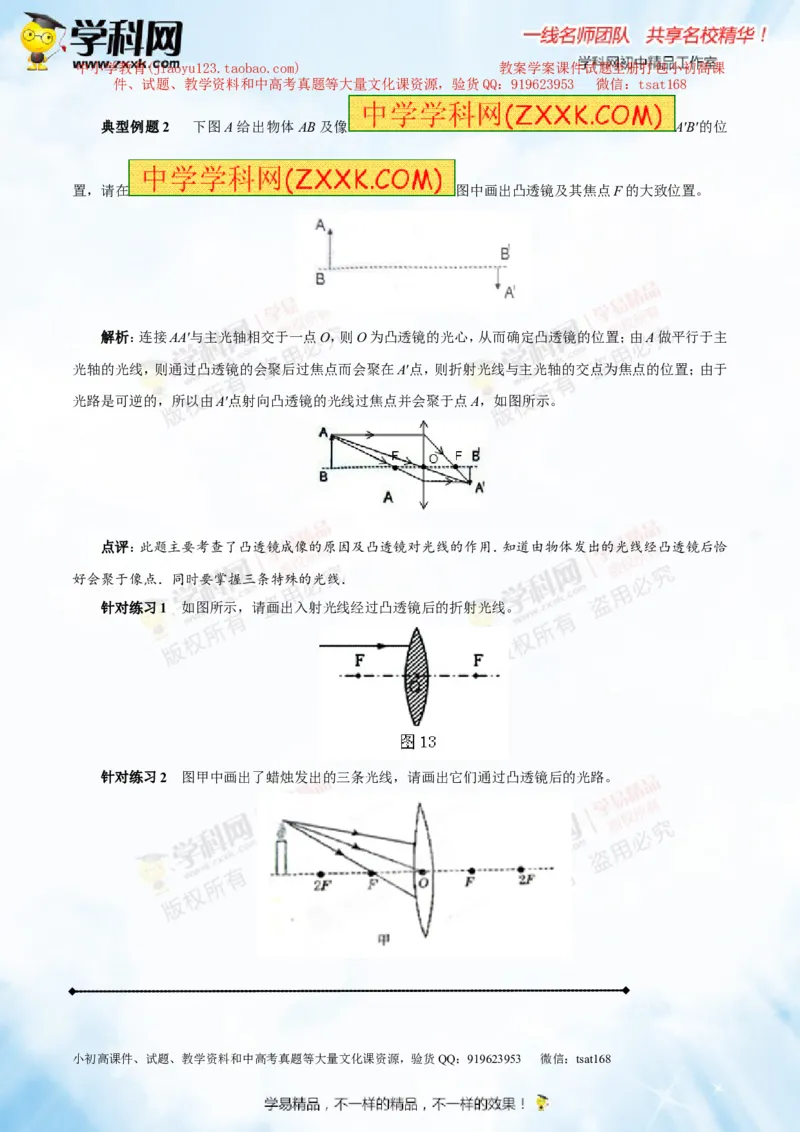

典型例题2 下图A给出物体AB及像 A′B′的位
置，请在 图中画出凸透镜及其焦点F的大致位置。
解析：连接AA′与主光轴相交于一点O，则O为凸透镜的光心，从而确定凸透镜的位置；由A做平行于主
光轴的光线，则通过凸透镜的会聚后过焦点而会聚在A′点，则折射光线与主光轴的交点为焦点的位置；由于
光路是可逆的，所以由A′点射向凸透镜的光线过焦点并会聚于点A，如图所示。
点评：此题主要考查了凸透镜成像的原因及凸透镜对光线的作用．知道由物体发出的光线经凸透镜后恰
好会聚于像点．同时要掌握三条特殊的光线．
针对练习1 如图所示，请画出入射光线经过凸透镜后的折射光线。
针对练习2 图甲中画出了蜡烛发出的三条光线，请画出它们通过凸透镜后的光路。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

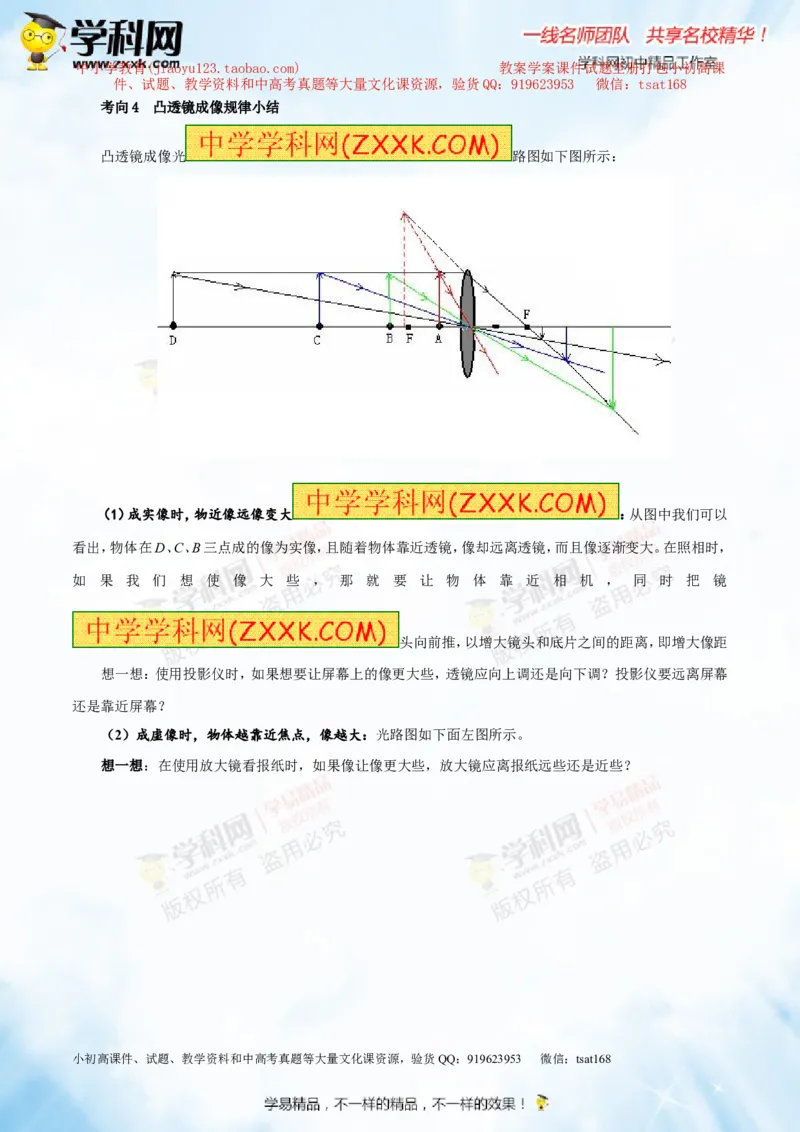

考向4 凸透镜成像规律小结
凸透镜成像光 路图如下图所示：
（1）成实像时，物近像远像变大 ：从图中我们可以
看出，物体在D、C、B三点成的像为实像，且随着物体靠近透镜，像却远离透镜，而且像逐渐变大。在照相时，
如 果 我 们 想 使 像 大 些 ， 那 就 要 让 物 体 靠 近 相 机 ， 同 时 把 镜
头向前推，以增大镜头和底片之间的距离，即增大像距
想一想：使用投影仪时，如果想要让屏幕上的像更大些，透镜应向上调还是向下调？投影仪要远离屏幕
还是靠近屏幕？

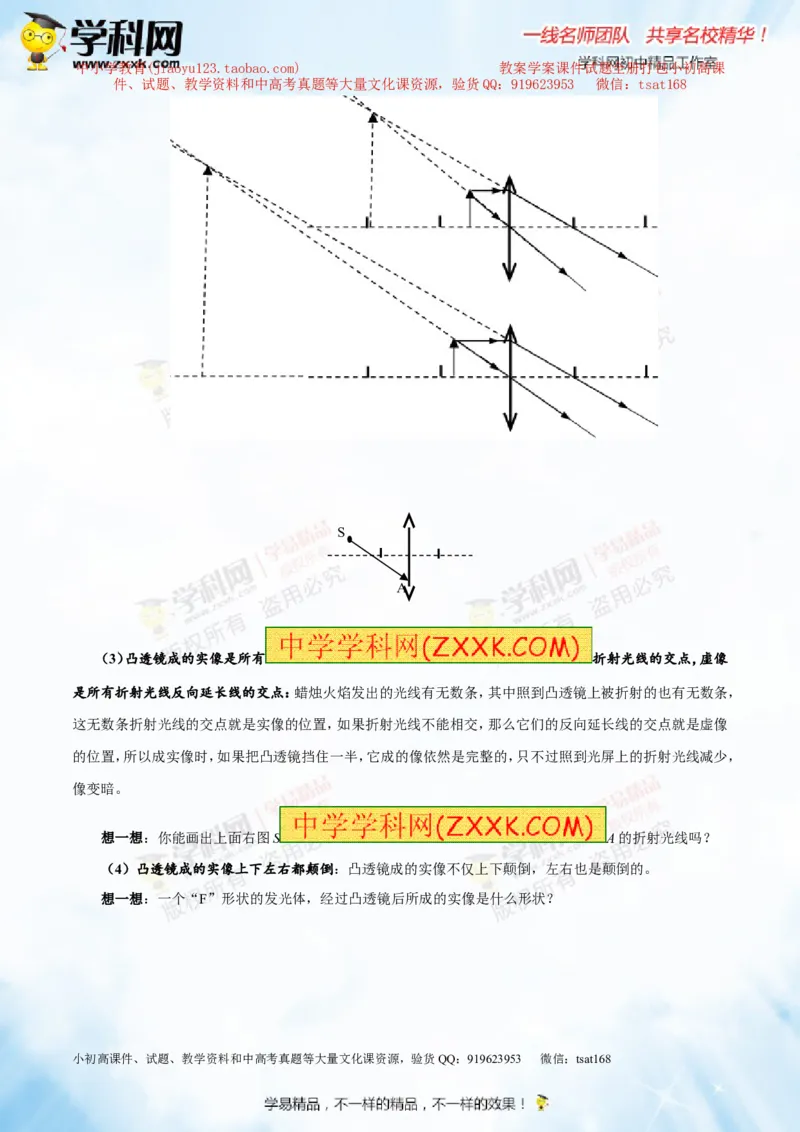

（2）成虚像时，物体越靠近焦点，像越大：光路图如下面左图所示。
想一想：在使用放大镜看报纸时，如果像让像更大些，放大镜应离报纸远些还是近些？
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
S
A
（3）凸透镜成的实像是所有 折射光线的交点，虚像
是所有折射光线反向延长线的交点：蜡烛火焰发出的光线有无数条，其中照到凸透镜上被折射的也有无数条，
这无数条折射光线的交点就是实像的位置，如果折射光线不能相交，那么它们的反向延长线的交点就是虚像
的位置，所以成实像时，如果把凸透镜挡住一半，它成的像依然是完整的，只不过照到光屏上的折射光线减少，
像变暗。
想一想：你能画出上面右图S A的折射光线吗？
（4）凸透镜成的实像上下左右都颠倒：凸透镜成的实像不仅上下颠倒，左右也是颠倒的。
想一想：一个“F”形状的发光体，经过凸透镜后所成的实像是什么形状？
