专题13 凸透 镜成像的规律（第01期）

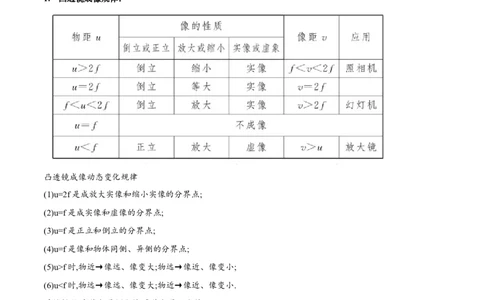

1. 凸透镜成像规律：
凸透镜成像动态变化规律
(1)u=2f是成放大实像和缩小实像的分界点;
(2)u=f是成实像和虚像的分界点;
(3)u=f是正立和倒立的分界点;
(4)u=f是像和物体同侧、异侧的分界点;
(5)u>f时,物近→像远、像变大;物远→像近、像变小;
(6)u<f时,物远→像远、像变大;物近→像近、像变小.
关键提醒:实像都是倒立的;虚像都是正立的.
典型例题
用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏
上可成清晰的像．下列说法正确的是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．凸透镜的焦距是40cm
[来源:]
B．图乙中烛焰成的是倒立放大的像
C．照相机成像特点与图乙中所成像的特点相同
D．将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，烛焰可在光屏上成清晰的像
【答案】 B 解析A、平行于主光轴的光线经凸透镜折射后将汇聚于点F，点F即为此透镜的焦点，从焦点到
透镜中心的距离即为焦距，则透镜的焦距为40cm-30cm=10cm，故本选项错误；B、图乙中，物距u=12cm，像距
v=23cm，像距大于物距，由凸透镜成像规律可知，图乙中烛焰成的是倒立放大的实像，故本选项正确；
C、由凸透镜成像规律可知，当u＞2f时，成倒立缩小的实像，应用于照相机．故本选项错误；D、因为凸透镜成
实像时，物距增大，像距减小，所以将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，则在光屏上不能成清晰
的像，要想在光屏上成清晰的像，应将光屏向靠近透镜的方向移动，故本选项错误．故选B．

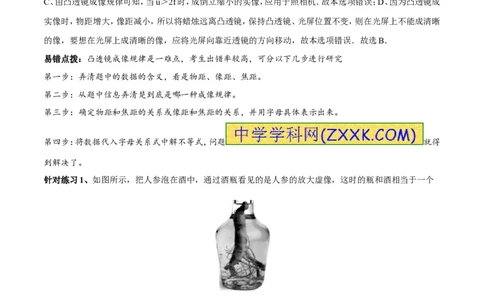

易错点拨：凸透镜成像规律是一难点，考生出错率较高，可分以下几步进行研究
第一步：弄清题中的数据的含义，看是物距、像距、焦距。
第二步：从题中信息弄清楚到底是哪一种成像规律。
第三步：确定物距和焦距的关系或像距和焦距的关系，并用字母具体表示出来。
第四步：将数据代入字母关系式中解不等式，问题 就得
到解决了。
针对练习1、如图所示，把人参泡在酒中，通过酒瓶看见的是人参的放大虚像，这时的瓶和酒相当于一个
A．凸透镜
B．凹透镜
C．凸面镜
D．凹面镜
1.A 解析：酒瓶的形状是向外凸出的，具有了凸透镜的特征，装满酒的酒瓶相当于一个凸透镜，这支人参
在这个凸透镜的焦点以内，根据凸透镜成像的规律可知，在酒瓶中浸一支人参，看到浸在瓶中的这支人参是
正立放大虚像．故选A．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
针对练习2在研究凸透镜成像规律的实验中，当蜡烛距凸透镜20cm时，在光屏上成缩小的实像．则凸透镜的
焦距可能是
A．5cm
B．10cm
[来源:]
C．15cm
D．20cm

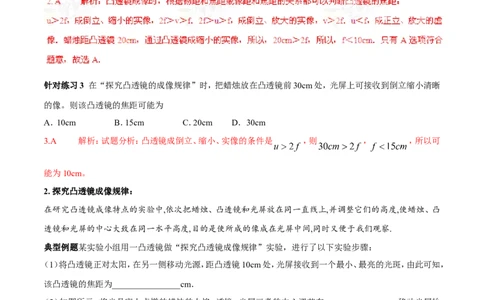

针对练习3 在“探究凸透镜的成像规律”时，把蜡烛放在凸透镜前30cm处，光屏上可接收到倒立缩小清晰
的像。则该凸透镜的焦距可能为
A．10cm B．15cm C．20cm D．30cm
3.A 解析：试题分析：凸透镜成倒立、缩小、实像的条件是 ，则 ， ，所以可
能为10cm。
2. 探究凸透镜成像规律：
[来源:.Com]
在研究凸透镜成像特点的实验中,依次把蜡烛、凸透镜和光屏放在同一直线上,并调整它们的高度,使蜡烛、凸
透镜和光屏的中心大致在同一水平高度,目的是使所成的像成在光屏中间,同时又便于我们观察.
典型例题某实验小组用一凸透镜做“探究凸透镜成像规律”实验，进行了以下实验步骤：
（1）将凸透镜正对太阳，在另一侧移动光源，距凸透镜10cm处，光屏接收到一个最小、最亮的光斑，由此可知，
该凸透镜的焦距为________________cm．
（2）如图所示，将光具座上点燃的蜡烛的火焰、透镜、光屏三者的中心调节在________________，移动光屏始
终找不到像，这是因为透镜与蜡烛的距离10cm所致（选填“大于”、“等于”或“小于”），应将蜡烛向
________________（选填“左”或“右”）移动一段距离后，才能在光屏上得到烛焰清晰的像．
（3）把蜡烛移动到B处，移动光屏可得到________________的像（选填“放大”或“缩小”）．再将蜡烛移动
到A处，并移动光屏可得到________________的像（选填“放大”或“缩小”），此时光屏与透镜的距离
________________10cm（选填“大于”或“小于”）．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

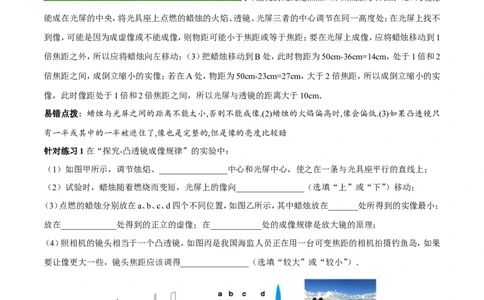

【答案】 （1）10（2）同一高度 小于或等于 左（3）放大 缩小 大于 解 析 ：（ 1 ） 由 题 意 知 ， 最
小、最亮的光斑是焦点，所以焦距为10cm；（2）为使像
能成在光屏的中央，将光具座上点燃的蜡烛的火焰、透镜、光屏三者的中心调节在同一高度处；在光屏上找不
到像，可能是因为成虚像或不能成像，则物距可能小于焦距或等于焦距；要在光屏上成像，应将蜡烛移动到1
倍焦距之外，所以应将蜡烛向左移动；（3）把蜡烛移动到B处，此时物距为50cm-36cm=14cm，处于1倍和2
倍焦距之间，成倒立缩小的实像；若在A处，物距为50cm-23cm=27cm，大于2倍焦距，所以成倒立缩小的实
像，此时像距处于1倍和2倍焦距之间，所以光屏与透镜的距离大于10cm．
易错点拨：蜡烛与光屏之间的距离不能太小,否则不能成像.(2)蜡烛的火焰偏高时,像会偏低.(3)如果凸透镜只
有一半或其中的一半被遮住了,像也是完整的,但是像的亮度比较暗
针对练习1在“探究-凸透镜成像规律”的实验中：
（1）如图甲所示，调节烛焰、________________中心和光屏中心，使之在一条与光具座平行的直线上；
（2）试验时，蜡烛随着燃烧而变短，光屏上的像向________________（选填“上”或“下”）移动；
（3）点燃的蜡烛分别放在a、b、c、d四个不同位置，如图乙所示，其中蜡烛放在_______处所得到的实像最小；
放在_____________处得到的正立的虚像；在____________处的成像规律是放大镜的原理；
（4）照相机的镜头相当于一个凸透镜，如图丙是我国海监人员正在用一台可变焦距的相机拍摄钓鱼岛，如果
要让像更大一些，镜头焦距应该调得________________（选填“较大”或“较小”）．
1（. 1）凸透镜 （2）上 （3）a d d （ 4）较大 解析：（1）为使像能成在光屏的中心，需调节烛焰、凸透镜、光
屏的中心大致在同一高度处，即使之在一条与光具座平行的直线上；（2）由于凸透镜成倒立的实像，所以蜡烛
随着燃烧而变短，光屏上的像向上移动；（3）成实像时，物距越大，成的像越小，所以蜡烛放在a处成的像最小；
当物距小于焦距时，成放大正立的虚像，放大镜是根据这个原理制成的，所以此时应将蜡烛放在d处；（4）如
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
果 要 让 像 更 大 一 些 ， 应 减 小 物 距 ， 镜 头 焦 距 变 大 ， 则 相 当 于
减小了物距，所以镜头焦距应该调得较大一些．
针对练习2小丽同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，装置如图所示．在实验过
程中保持凸透镜的位置不变，请你根据所学知道回答下列问题．
（1）实验前应首先调节蜡烛的焰心、________________、光屏的中心，在同一高度．
（2）改变蜡烛的位置，使其位于 20cm 刻度线外，再移动光屏，使烛焰在光屏上成清晰的倒立、
________________的实像（选填“放大”、“等大”或“缩小”）
（3）在实验（2）的基础上，将蜡烛和光屏互换位置，此时烛焰在光屏上成清晰________________的
________________实像（选填“放大”、“等大”或“缩小”）
[来源:Z&xx&k.Com][来源:学。科。网Z。X。X。K]
（4）改变蜡烛的位置，使其位于 56cm刻度线处，小丽从透镜的左侧通过透镜可以看到一个清晰的__
______________（选填“倒立”或“正立”）的像．利
用这种成像规律可制成________________镜．
2（. 1）凸透镜的中心（2）缩小（3）倒立 放大（4）正立 放大镜 解析：凸透镜成像规律：物距小于焦距成正
立放大虚像．应用是放大镜．物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距．应用是幻
灯机、投影仪．物距等于二倍焦距成倒立等大实像，像距等于二倍焦距．物距大于二倍焦距成倒立缩小实像，
像距大于一倍焦距小于二倍焦距．应用是照相机．（1）在实验前应先调节烛焰、凸透镜、光屏，使它们的中心
大致在同一高度，这样所成的像在光屏的中央，便于观察．故答案为：凸透镜的中心．（2）由题意知，此凸透镜
的焦距f=10cm，则2f=20cm．若将蜡烛置于20cm刻度处，则物距u=50cm-20cm=30cm＞2f．所以成倒立、缩小
的实像，此时像距处于f和2f之间．故答案为：缩小．（3）若将（2）中的蜡烛和光屏互换位置，则物距处于f和
2f之间，凸透镜成倒立、放大的实像．故答案为：倒立；放大．（4）若将蜡烛放在56cm刻度处，则物距
u=56cm-50cm=6cm＜f．所以成正立、放大的虚像．放大镜就是根据这个原理制成的．
针对练习3小强用如图18所示的实验器材探究凸透镜成像的规律（凸透镜焦距为10cm ）。
（1）实验时，小强将蜡烛、凸透镜、光屏依次放在光具座上。点燃蜡烛后，发现光屏的上方出现了“亮斑”，如
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
图甲所示，为使烛焰的像能成在光屏的中央，应把蜡烛向______（选填“上”或“下”）调。
（2）正确调节好实验装置后，小强开始实验。图乙是他某次的实验情景，此时他在光屏上看到了烛焰清晰的像，
则这个像一定是倒立、________的实像（选填“放大”或“缩小”或“等大”），生活中的
就是利用这一原理制成的。
(3)若将近视眼镜放在图乙中的凸透镜与蜡烛之间，发现光屏上的像变得模糊不清，此时应当向__________
（填“左”或“右”）移动光屏，便可再次得到清晰的像。
1. 在 观 察 凸 透 镜 成 像 的 实 验 中 ， 把 物 体 从 距 凸 透 镜 2 倍 焦 距 之 外 逐 渐 向 凸
透镜靠拢的过程中，光屏上所成的像将（ ）
A.一直变大 B.一直变小
C.先变大后变小 D.先变小后变大
1.A 解析：在凸透镜成像的情况中，当物体的位置发生移动时，像的位置也随之移动，像与物是朝同一方
向移动的。当物体从二倍焦距之外移向凸透镜时，像做远离凸透镜的运动，且像变大；当物体离凸透镜接近二
倍焦距时，像也接近凸透镜接近二倍焦距，像继续变大；当物继续移向凸透镜，像仍做远离凸透镜的运动，当
物距小于1倍焦距时，像变为虚像，像仍变大；当物继续靠近凸透镜，像仍做远离凸透镜的运动，像继续变大，
所以A正确。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
2. 2013年5月12日上午，央视5台直播了“中国万达”2013黄河口（东营）国际马拉松赛．此次比赛首次启
用航拍，向国内外全方位展示赛事盛况，展现了东营市生态文明典范城市的发展成果．已知摄像机镜头相当
于一个凸透镜，航拍时物距大于2倍焦距．关于航拍成像的性质，下列说法正确的是
A．放大、正立的实像
B．放大、倒立的实像
C．缩小、正立的实像
D．缩小、倒立的实像
2. D 解析：已知摄像机镜头相当于一个凸透镜，航拍时物距大于2倍焦距．凸透镜成像时，u＞2f，成倒立、
缩小的实像．故选D．
3. 在研究凸透镜成像实验时，当烛焰离透镜12 cm时成的是放大的实像，当烛焰离透镜7 cm时成的是放大的
虚像，则这个透镜的焦距不可能是下列的哪 个值
（ ）
A.8 cm B.10 cm C.11 cm D.14 cm
3.D 解析：根据题意当u=12 cm时成放大的实像、u=7 cm时成放大的虚像可得出：f<12 cm<2f，7 cm<f，
解该不等式组可得7 cm<f<12 cm。而14 cm不在这个范围内。
4. 如图所示，在做“探究凸透镜成像”实验时，光屏上恰成一个清晰的像，则此时烛焰所成
的像是 、 的实像；如果使烛焰沿主
轴远离凸透镜，仍要在光屏上得到清晰的像，则光屏应向 （选填“左”或“右”） 移动。
4.倒立 放大 左 解析：在凸透镜成像规律中，当物体放在1-2倍焦距之间时，像的位置在2倍焦距
以外，像距大于物距。由图可知，此时符合物体在1-2倍焦距之间的成像规律，像的性质是倒立、放大的实像。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
当物体远离凸透镜时，所成的像则会靠近凸透镜，所以光屏应向左移动。
5. 如下图甲所示，一束平行光经过一凸透镜，调节光屏的位置直到在光屏上得到一个最小、最亮的光斑。小楠
用此凸透镜做“探究凸透镜成像规律”的实验，并用蜡烛作光源，实验装置如图乙所示。
(1)该凸透镜的焦距为_______cm。
(2)实验前要调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在_______________。
(3)当蜡烛、凸透镜位于图乙中刻度对应的位置时，光屏上得到一个清晰的像，该像是一个倒立、_______ (选
填“放大”或“缩小”)的实像，此时所成的像与_____________所成的像性质相同(选填“照相机”、“投影
仪”或“放大镜”)。
(4)如果她将蜡烛移到图乙中30cm刻度线处，这时光屏应向_______ (选填“左”或“右”)移动才能在光屏
上得到清晰的像。
5（. 1）10；（2）同一高度；（3）缩小；照相机；（4）右 解析：（1）与主光轴平行的光通过凸透镜后会聚到焦
点，焦点到光心的距离就是凸透镜的焦距，所以图示凸透镜的焦距为10cm；
（2）实验时，应调整烛焰中心、透镜中心、光屏中心在同一高度，这样实像才能成在光屏的中央；
（3）此时 ，物体通过凸透镜成倒立、缩小、实像，是照相机的原理；
（4）物体向右移到30cm刻度处，物体靠近透镜，根据物近像远像变大的规律，此时像远离透镜，所以应向右
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
移动光屏，才能再次得到清晰的像。
1、【福建省泉州市2014年初中毕业、升学考试】如图所示为女航天员王亚平太空授课的情景，图中水球相当
于凸透镜，假设水球的焦距为f，则此时王亚平到水球的距离u应该是
A. u＜f B.f＜u＜2f C. u = 2f D. u＞2f
1.D 解析：观察图5可见，王亚平通过水球所成的像是倒立缩小的实像，由凸透镜成像规律知当物距大
于两倍焦距时成倒立缩小的实像，所以此时王亚平到水球的距离u应该是大于两倍焦距，即u＞2f，对照各选
项，D正确，选填D。
2【. 湖北省武汉市2015年中考物理试题】在探究凸透镜成像的实验中，先用焦距为10cm的透镜甲进行实验，
在透镜右侧的光屏上得到了清晰缩小的实像。接下来不改变发光体和凸透镜的位置，改用焦距为20cm的透
镜乙继续进行实验。下列情形可能发生的是（ ）
A．光屏向右移，能接收到清晰缩小的实像
B．光屏向左移，能接收到清晰放大的实像
C．光屏向左移，能接收到清晰缩小的实像
D．无论怎样移动光屏，都接收不到清晰的像
2.A 解析：先用焦距为10cm的透镜甲进行实验，在透镜右侧的光屏上得到了清晰缩小的实像。说明物距
大于20cm，像距大于10cm小于 20cm，接下来不改变
发光体和凸透镜的位置，仍让物距大于20cm，而改用焦距为20cm的透镜乙继续进行实验，物体在一倍焦距
以外，所以移动光屏一定能接收到清晰的像，答案D不符合题意，由于物距大于（20cm）一倍焦距，所以像距
也一定大于20cm，而第一次成像时，光屏在10cm和20cm之间，即光屏一定向右移动，答案BC不符合题意；
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
向右移动光屏，因为物距只知道大于20cm，不知具体数据，所以可能大于40cm，所以可能接收到清晰缩小的
实像，答案D符合题意。故答案选D。
3.【山东省济南市2015年中考物理试题】把一只点燃的蜡烛放在焦距为10cm的凸透镜前16cm处.在凸透镜
的另一侧调 节光屏的位置可找到一个清晰的
烛焰的像.这个像是下图中的（ ）
3.B 解析：凸透镜的焦距为10cm，蜡烛位于凸透镜前16cm，物体位于一倍焦距和两倍焦距之间，根据凸
透镜成像规律，在凸透镜的另一侧的光屏成倒立、放大的实像，故选项B符合题意。
4【. 山东省济宁市2 015年中考物理试题】小夏用图1中
的凸透镜探究成像规律，在图2的四个实验情景中，能够在光屏上得到清晰像的是 （ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
图一
4 .A 解析： 由图一可知凸透镜的焦距f=10cm，
A选项中，物距u=15cm，f< u<2f， 像距v=40cm，v > 2f ，满足f< u<2f，v > 2f，成倒立放大的实像的条件，故
1 1 1 1
选项A符合题意；
B选项中，物距u=15cm，f< u<2f， 像距v=15cm，f< v<2f ，不满足f< u<2f，v > 2f，成倒立放大的实像的条件，
2 2 2 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
故选项B不符合题意；C选项中，物距u=27cm， u＞2f， 像距v=30cm，V＞2f ，不满足u > 2f，f<v<2f，成倒
3 3 3 3
立缩小的实像，条件，故选项C不符合题意；C选项中，物距u=7cm， u<f，成正立放大的虚像，虚像不能呈现
4 4
在光屏上，故选项D不符合题意.故选A。
5..【湖北省宜昌市2015年初中毕业生学业考试】手持一个凸透镜在室内的白墙和窗户之间移动（离墙更近
些），在墙上能看到
A 倒立、缩小的实像 B 倒立、放大的
实像
C 正立、放大的虚像 D 正立、缩小的虚像
5.A 解析：手持一个凸透镜在室内的白墙和窗户之间移动，“窗户”是物体，“白墙”是光屏。且物距大
于像距，由 凸透镜成像规律可知，在墙上能看到倒立、
缩小的实像，故A正确。B、C、D均错误。
6..【福建省福州市2015年中考物理试题】（4分）小华在探究凸透镜成像的规律中：
（1）他将凸透镜正对着太阳，使之在光屏上形成最小、最亮的光斑，如图15所示，则该透镜的焦距为____
cm。
（2）为使像成在光屏中央，应将烛焰、凸透镜和光屏三者中心调节到同一____。将蜡烛放在焦点以外时，都可
以在光屏上成 像（选填“实”或“虚”）。
（3）利用 该透镜可制作____眼镜（选填“远视”或“近
视”）
6.（1）11.5 （2）高度 实 （3）远视 解析：（1）当凸透镜正对太阳光时，光屏上最小、最亮的光斑就
是凸透镜的焦点。光斑到凸透镜中心的距离就是凸透镜的焦距，所以，该凸透镜的焦距为11.5cm。（2） 为使
像成在光屏中央，应使蜡烛的焰心、透镜的光心、光屏的中心在同一高度上，又叫“三心等高”。一焦内外分虚
实、二焦内外分大小 ，由此可知，将蜡烛放在焦点以外
时，都可以在光屏上成实像。（3）远视眼是由于晶状体曲度过小，偏折能力变弱，使物体成像在视网膜后面，
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
需戴凸透镜调节，所以，该透镜可制作远视眼镜。
7. 【广东省梅州市2015年初中毕业生学业考试】小张同学探究“凸透镜成像规律”的实验装置如图所示，其
中焦距为15cm的凸透镜固定在光具座上50cm刻度线处，光屏和蜡烛分别位于凸透镜两侧。
（1）小张将蜡烛移至光具座上10cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是 的
实像（选填“放大”、“等大”或“缩小”）；
（2）小张将蜡烛移至光具座上30cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是 的
实像（选填“倒立”或“正立”）；
（3）小张再将蜡烛移至光具座上40cm刻度线处，他从透镜的右侧通过透镜可以看到烛焰
的像（选填“倒立”或“正立”）；
（4）以上（1）、（2）步骤中，小张将蜡烛从光具座上10cm向30cm移动时，若要让烛焰在光屏上能再次成清晰
的像，光屏应 （选填“远离”或“靠近”）透镜，此时所成像的大小将 （选填“变大”、“变小”或
“不变”）。
7.（1）缩小 （2） 倒立 （3） 正立 （4）远离 变大 解析：（1）因为凸透镜的
焦距为15cm，当小张将蜡烛移至光具座上10cm刻度线处时，大于二倍焦距，像成在一倍焦距和
二倍焦距之间，则在光屏上得到倒立、缩小的实像；（2）小张将蜡烛移至光具座上30cm刻度线
处时，则蜡烛在一倍焦距和二倍焦距之间，像成在二倍焦距之外，成像特点是倒立、放大的实像
（3）小张再将蜡烛移至光具座上40cm刻度线处时，则蜡烛在一倍焦距之内，像是虚像，不能成
在光屏上，在蜡烛同侧，从透镜的右侧通过透镜可以看到烛焰正立、放大的虚像； （4）根据物近
像远，像变大的规律，从以上（1）、（2）步骤中，小张将蜡烛从光具座上10cm向30cm移动时，若
要让烛焰在光屏上能再次成清晰的像，光屏应远离透镜，此时所成像的大小将变大。
8.【湖南省益阳市2015年中考物理试题】如图所示，在做“探究凸透镜成像的规律”的实验中，烛焰在图示
位置时能在光屏上成清晰的像，所成的像是倒立 （填“放大”、“等大”或“缩小”）的实像。
现将蜡烛沿主光轴向远离凸透镜的方向移动，要使烛焰仍能在光屏上成清晰的像，则光屏应沿主光轴向
（填“远离”或“靠近”）凸透镜的方向移动。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
8.放大；靠近 解析：由图示可知，此时的物距小于相距，所以此时光屏上成倒立放大的实像；当将蜡烛沿
主光轴向远离凸透镜的方向移动时，物距变大，像距变小，光屏上得到的像变小，因此要使烛焰仍能在光屏上
成清晰的像，则光屏应沿主光轴向靠近凸透镜的方向移动。
9【. 辽宁省丹东市2015年中考物理试题】.如图所示，小勇利用焦距为10cm的放大镜看自己的手指纹时，应将
手指放在距放大镜_______（填“大于”、“小于”或“等于”）10cm的位置。当他将手臂伸直，这个放大镜看
窗外远处的物体时，他所看到的是倒立的、_______（填“放大”、“缩小”或“等大”)的实像。
9.小于 缩小 解析：利用凸透镜成放大的虚像时，应把物体放在一倍焦距之内，所以应小于10cm；
远处的物体放在了二倍焦距之外，所成的像是倒立缩小的实像，应用是照相机。
