专题 08 凸透镜对光的作用
学校：___________姓名 ：___________班级：
___________
1．【鄂州市2015年春九年级调研考试】如图所示，一条平行于凸透镜主光轴CC/的入射光线经透镜折射后入
射于平面镜上的N点（平面镜与主光轴平行），经平面镜
反射后与主光轴CC/相交于B点，过N点作
平面镜的法线与主光轴CC/相交于A点，O点为凸透镜的光心。请在图中画出这条光
线经
凸透镜折射前和折射后的光路图。
2.【山东省龙口市第五中学2015届初中毕业班
4月中考模拟】请完成左下方图13中的光路；
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[来源:Z.xx.k.Com]
图13
3．【上海市松江区2015年中考初三物理二模考试】图11中，画出了光通过透镜前后的方向。在图11(a)、(b)中
填上适当类型的透镜。
4.【四川省宜宾市2015年中考科学】小雷对凸透镜焦距与制成凸透镜的材料种类、凸透镜凸起程度的关系进
行了探究实验：
（1）他第 一次测量焦距的实验如图甲所示，则
测得的焦距为 cm．[来源:Z,xx,k.Com]
（2）由1、2次的实验可得出的结论是： ．
（3）小雷回想起白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带（如图乙
），受此启发，于是他分别用红光和蓝光来进
行图甲的实验，结论是：对同一凸透镜， 光入射时焦距小些．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（4）探究完成后，小雷和其他同学用焦距为8.0cm的凸透镜和蜡烛进行成像实验．从各组汇报数据中发现，当
物距均为16.0cm时，有两个小组所测像距分别为19.0cm、13.0cm，与理论像距16.0cm相比偏差较大．若不是
因为长度测量方法错误和测量误差导致的，请分析出现这种情况的原因： ．
次数 1 2 3
材料 玻璃 玻璃 水晶
[来源:学,科,网Z,X,X,K]
凸起程度 较小 较大 较大
[来源:.Com]
焦距/cm 8.0 4.
0
5.．【河南省安阳市2015年中考二模】在探究凸透镜成像规律实验中，光屏上得到了一个清晰的像（光屏上像
未画出），如图11所示 ：
（l）利用图11中成像特点制成的是 （选 填“照相机”或“投影仪”）；
保持透镜不动，只将蜡
烛和光屏互换位置，光屏上 （选填“能”
或“不能”）再次出现清晰的像。
（2）蜡烛在燃烧过程中不断变短，导致光屏上的像向上移动。
为使像重新回到光屏中央，应将凸透镜
（选填“向上”或“向下”）移动。
（3）如图12所示，烛焰的像重新回到了光屏中央，若将一眼镜片放在凸透镜前，光屏上的像变模糊了，仅向
右移动光屏，像又清晰了，由此可判定该眼镜片是 （选填‘‘近视”或“远视”）镜。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
6．【山东省泰安市肥城市2015届九年级中考第三次模拟】在探究“凸透镜成像规律”的实验中。
（1）如图甲所示，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小最亮的光斑，测得凸
透镜的焦距f=________cm。

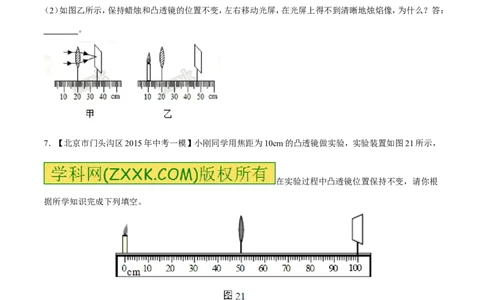

（2）如图乙所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上得不到清晰地烛焰像，为什么？答：
________。
7．【北京市门头沟区2015年中考一模】小刚同学用焦距为10cm的凸透镜做实验，实验装置如图21所示，
在实验过程中凸透镜位置保持不变，请你根
据所学知识完成下列填空。
（1）改变蜡烛位置，使其位于20cm刻度线处，再移动光屏，使烛焰在光屏上成清晰的倒立、
的实像；(选填：“放大”、“等大”或“缩小”)
（2）改变蜡烛位置，使其位于35cm刻度线处，再移动光屏，使烛焰在光屏上成清晰放大的实像，
是根据这一原理制成；(选填：“照相机” “放大镜” 或“幻灯机”)
（3）改变蜡烛位置，使其位于42cm刻度线处，小刚从透镜的 侧，通过透镜可以看到一个放大的烛
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
焰的像。（选填“左”或“右”）
8．【上海市松江区2015年中考初三物理二模考试】如图16(a)所示，在“探究平面镜成像的特点”实验中，选
用玻璃板、两支完全相同的蜡烛等器材，用玻璃板来代替 的目的是可
以确
定像的 。如图16（b）所示，凸透镜的焦距
为10厘米，光屏上所成清晰的像应是倒立 的实像（选填“缩小”、“等大”或“放大”）。保持透镜位置
不变，当蜡烛向左移动时，应将光屏向 移动才能再次得到清晰的像（选填“左”或“右”）。
9【. 四川省达州市2015年中考理综（物理试题）】.6月6日，为全国“爱眼日”.目前青少年近视现象十分严重，
在下图中，表示近 视眼成像示意图的是
，应配戴 镜制成的眼镜矫正.
甲 乙
10【. 山东省枣庄市2015年初中学业考试物理试题】人的眼睛好像是一架照相机，它的晶状体和角膜共同作用
相当于一个凸透镜，它能把来自物体的光 （选填“会聚”或“发散”）在视网膜上，形成物体的 （选填
“实”或“虚”）像。
[来源:.Com]
11.【江苏省无锡市2015年中考物理试卷】如图所示的透镜是_______透镜，用这种透镜制作的眼镜可以用于
矫正 _______眼．（选填“近视”或“远视”）
