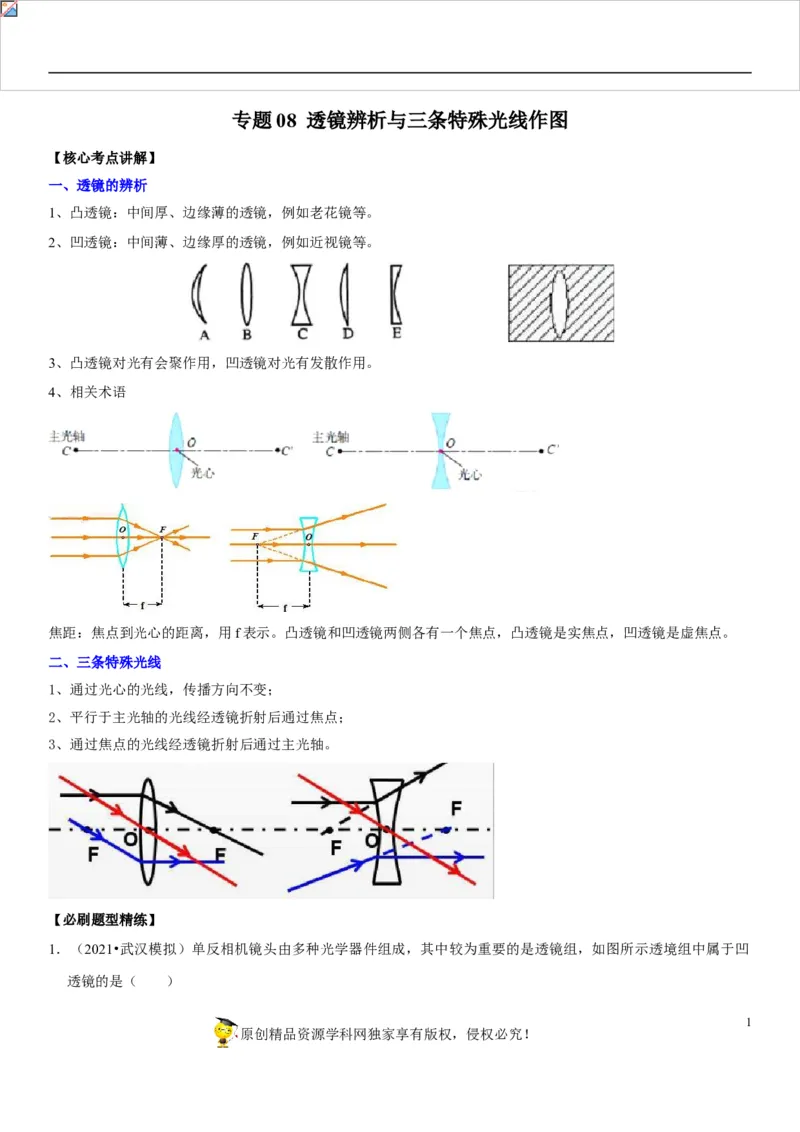

专题08 透镜辨析与三条特殊光线作图
【核心考点讲解】
一、透镜的辨析
1、凸透镜：中间厚、边缘薄的透镜，例如老花镜等。
2、凹透镜：中间薄、边缘厚的透镜，例如近视镜等。
3、凸透镜对光有会聚作用，凹透镜对光有发散作用。

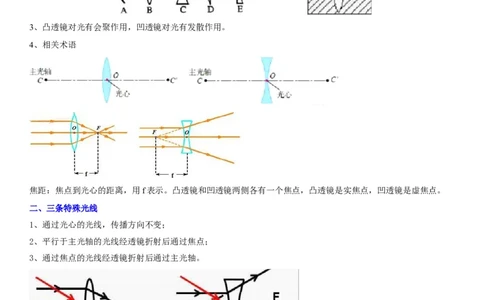

4、相关术语
焦距：焦点到光心的距离，用f表示。凸透镜和凹透镜两侧各有一个焦点，凸透镜是实焦点，凹透镜是虚焦点。
二、三条特殊光线
1、通过光心的光线，传播方向不变；
2、平行于主光轴的光线经透镜折射后通过焦点；
3、通过焦点的光线经透镜折射后通过主光轴。
【必刷题型精练】

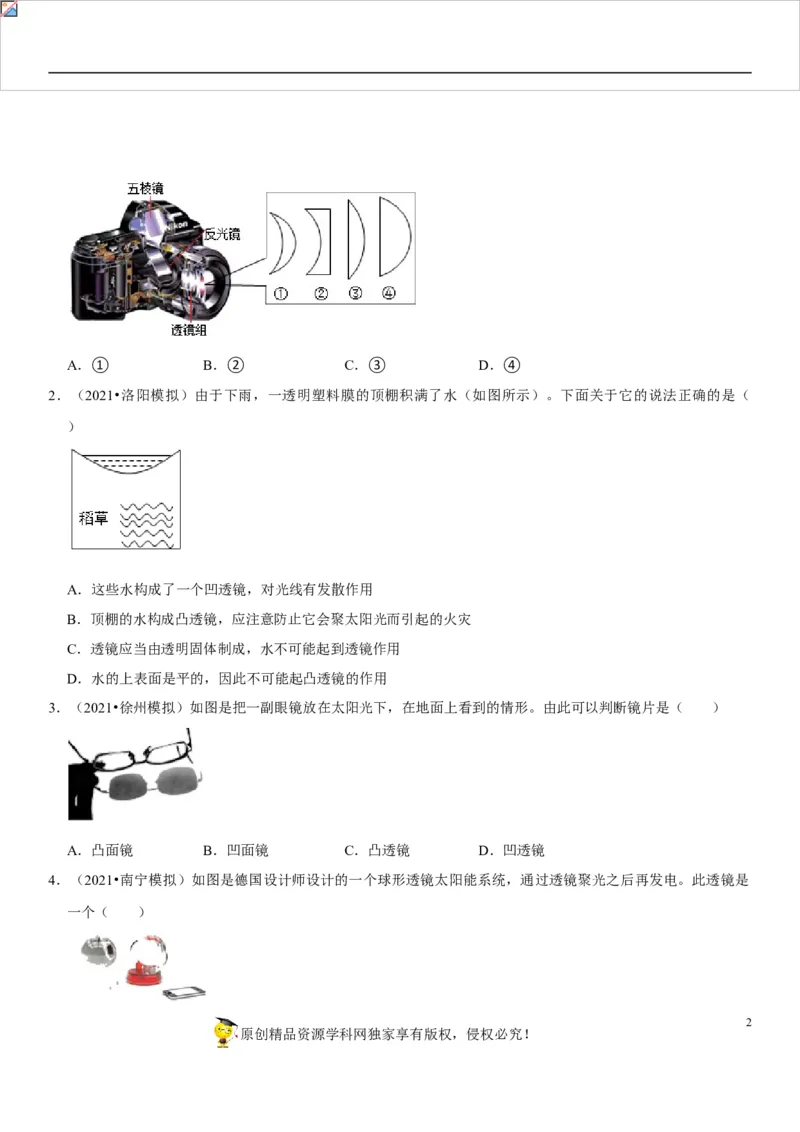

1．（2021•武汉模拟）单反相机镜头由多种光学器件组成，其中较为重要的是透镜组，如图所示透境组中属于凹
透镜的是（ ）
1
原创精品资源学科网独家享有版权，侵权必究！A．① B．② C．③ D．④

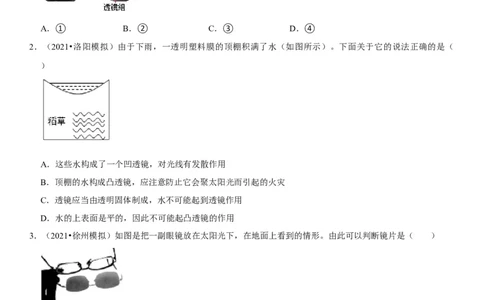

2．（2021•洛阳模拟）由于下雨，一透明塑料膜的顶棚积满了水（如图所示）。下面关于它的说法正确的是（
）
A．这些水构成了一个凹透镜，对光线有发散作用
B．顶棚的水构成凸透镜，应注意防止它会聚太阳光而引起的火灾
C．透镜应当由透明固体制成，水不可能起到透镜作用
D．水的上表面是平的，因此不可能起凸透镜的作用
3．（2021•徐州模拟）如图是把一副眼镜放在太阳光下，在地面上看到的情形。由此可以判断镜片是（ ）
A．凸面镜 B．凹面镜 C．凸透镜 D．凹透镜
4．（2021•南宁模拟）如图是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电。此透镜是
一个（ ）
2
原创精品资源学科网独家享有版权，侵权必究！A．凸透镜，对光线具有会聚作用
B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用
D．凹透镜，对光线具有发散作用

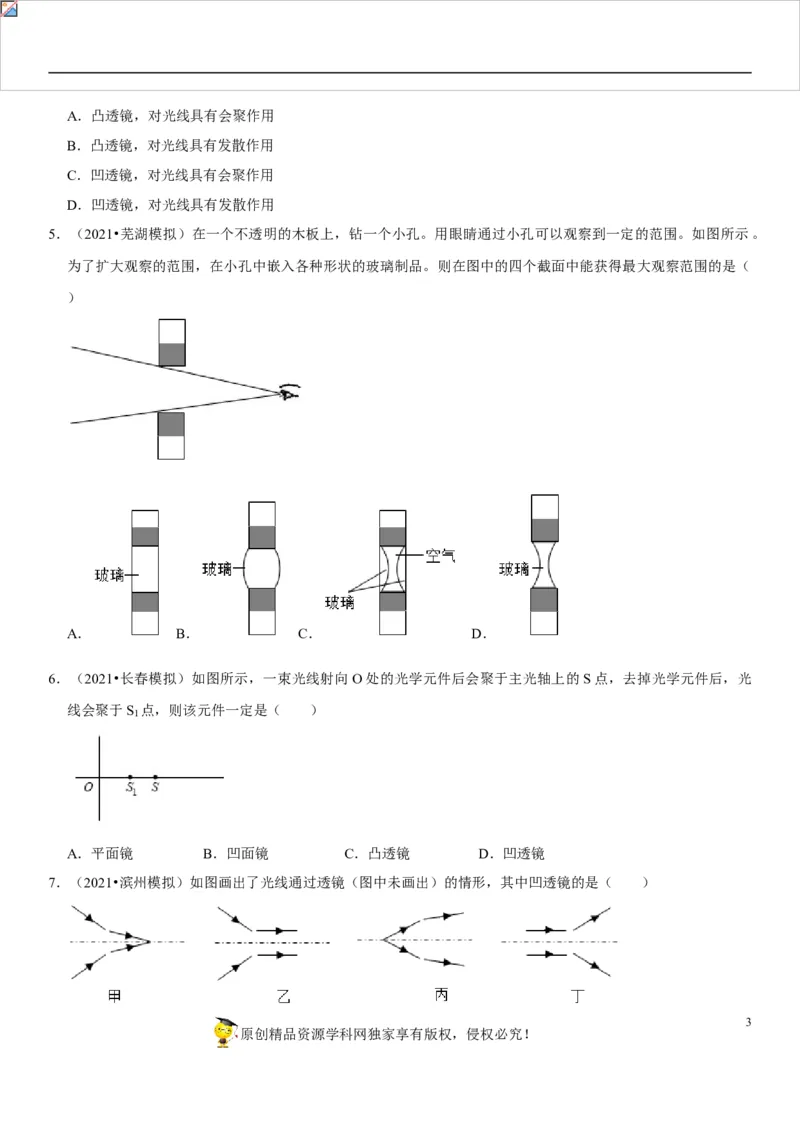

5．（2021•芜湖模拟）在一个不透明的木板上，钻一个小孔。用眼睛通过小孔可以观察到一定的范围。如图所示。
为了扩大观察的范围，在小孔中嵌入各种形状的玻璃制品。则在图中的四个截面中能获得最大观察范围的是（
）
A． B． C． D．
6．（2021•长春模拟）如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后，光
线会聚于S 点，则该元件一定是（ ）
1
A．平面镜 B．凹面镜 C．凸透镜 D．凹透镜
7．（2021•滨州模拟）如图画出了光线通过透镜（图中未画出）的情形，其中凹透镜的是（ ）
3
原创精品资源学科网独家享有版权，侵权必究！A．甲、乙、丙 B．甲、乙、丁
C．乙、丁 D．甲、乙、丙、丁

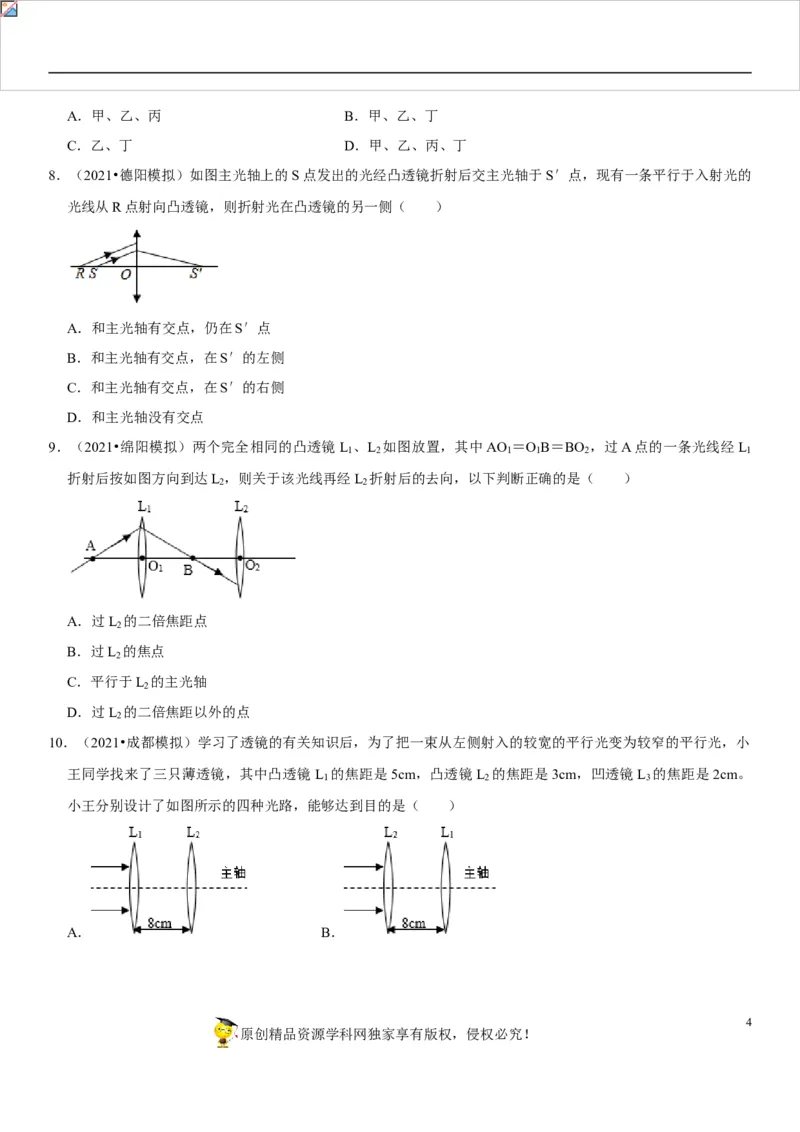

8．（2021•德阳模拟）如图主光轴上的S点发出的光经凸透镜折射后交主光轴于S′点，现有一条平行于入射光的
光线从R点射向凸透镜，则折射光在凸透镜的另一侧（ ）
A．和主光轴有交点，仍在S′点
B．和主光轴有交点，在S′的左侧
C．和主光轴有交点，在S′的右侧
D．和主光轴没有交点

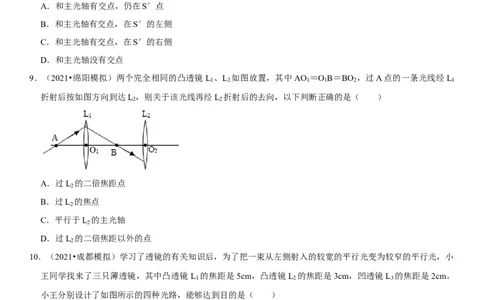

9．（2021•绵阳模拟）两个完全相同的凸透镜L 、L 如图放置，其中AO ＝O B＝BO ，过A点的一条光线经L
1 2 1 1 2 1
折射后按如图方向到达L ，则关于该光线再经L 折射后的去向，以下判断正确的是（ ）
2 2
A．过L 的二倍焦距点
2
B．过L 的焦点
2
C．平行于L 的主光轴
2
D．过L 的二倍焦距以外的点
2
10．（2021•成都模拟）学习了透镜的有关知识后，为了把一束从左侧射入的较宽的平行光变为较窄的平行光，小
王同学找来了三只薄透镜，其中凸透镜 L 的焦距是5cm，凸透镜L 的焦距是3cm，凹透镜L 的焦距是2cm。
1 2 3
小王分别设计了如图所示的四种光路，能够达到目的是（ ）
A． B．
4
原创精品资源学科网独家享有版权，侵权必究！C． D．

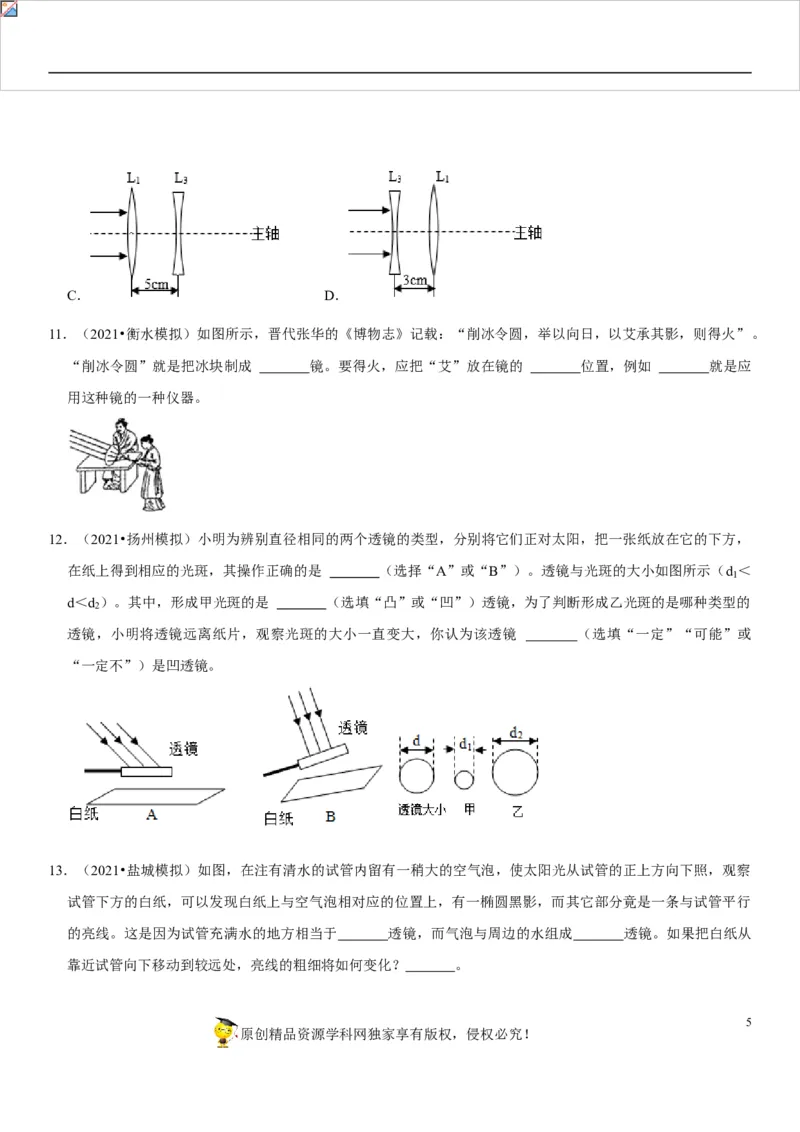

11．（2021•衡水模拟）如图所示，晋代张华的《博物志》记载：“削冰令圆，举以向日，以艾承其影，则得火”。
“削冰令圆”就是把冰块制成 镜。要得火，应把“艾”放在镜的 位置，例如 就是应
用这种镜的一种仪器。
12．（2021•扬州模拟）小明为辨别直径相同的两个透镜的类型，分别将它们正对太阳，把一张纸放在它的下方，
在纸上得到相应的光斑，其操作正确的是 （选择“A”或“B”）。透镜与光斑的大小如图所示（d ＜
1
d＜d ）。其中，形成甲光斑的是 （选填“凸”或“凹”）透镜，为了判断形成乙光斑的是哪种类型的
2
透镜，小明将透镜远离纸片，观察光斑的大小一直变大，你认为该透镜 （选填“一定”“可能”或
“一定不”）是凹透镜。
13．（2021•盐城模拟）如图，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察
试管下方的白纸，可以发现白纸上与空气泡相对应的位置上，有一椭圆黑影，而其它部分竟是一条与试管平行
的亮线。这是因为试管充满水的地方相当于 透镜，而气泡与周边的水组成 透镜。如果把白纸从
靠近试管向下移动到较远处，亮线的粗细将如何变化？ 。
5

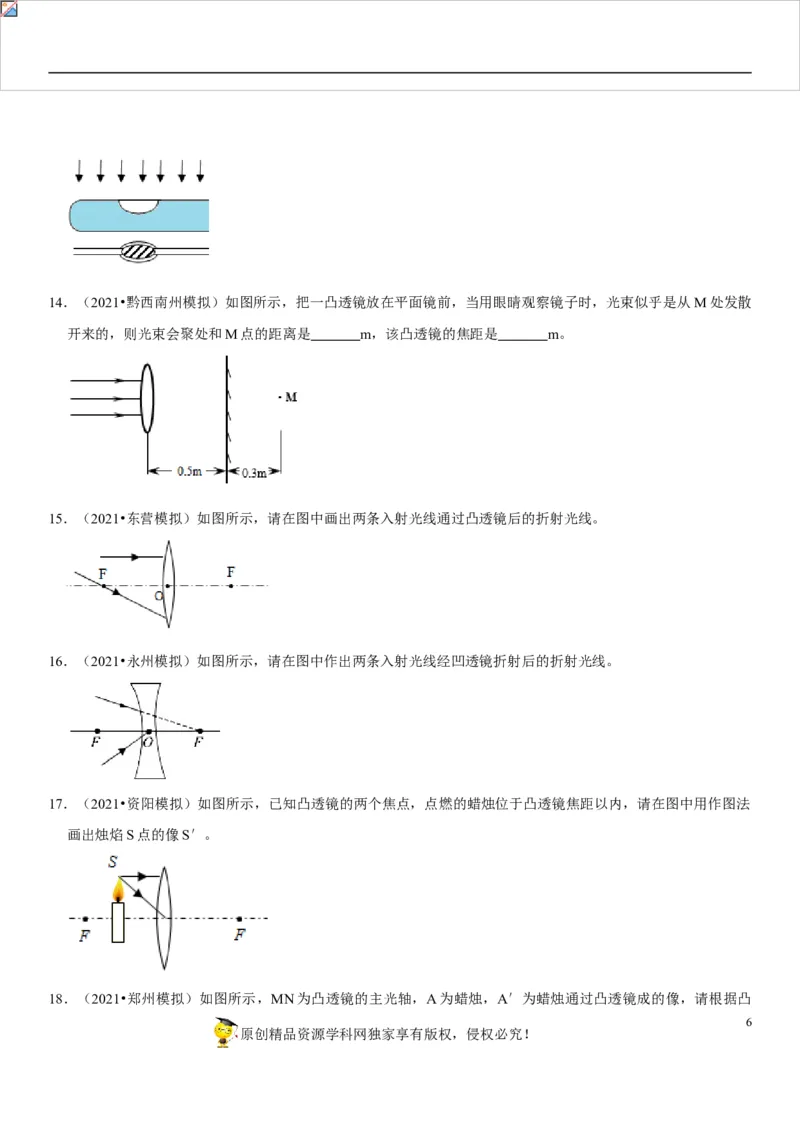

原创精品资源学科网独家享有版权，侵权必究！14．（2021•黔西南州模拟）如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散
开来的，则光束会聚处和M点的距离是 m，该凸透镜的焦距是 m。
15．（2021•东营模拟）如图所示，请在图中画出两条入射光线通过凸透镜后的折射光线。
16．（2021•永州模拟）如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线。
17．（2021•资阳模拟）如图所示，已知凸透镜的两个焦点，点燃的蜡烛位于凸透镜焦距以内，请在图中用作图法
画出烛焰S点的像S′。
18．（2021•郑州模拟）如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛通过凸透镜成的像，请根据凸
6
原创精品资源学科网独家享有版权，侵权必究！透镜成像原理在图中画出凸透镜并标出它的焦点。
