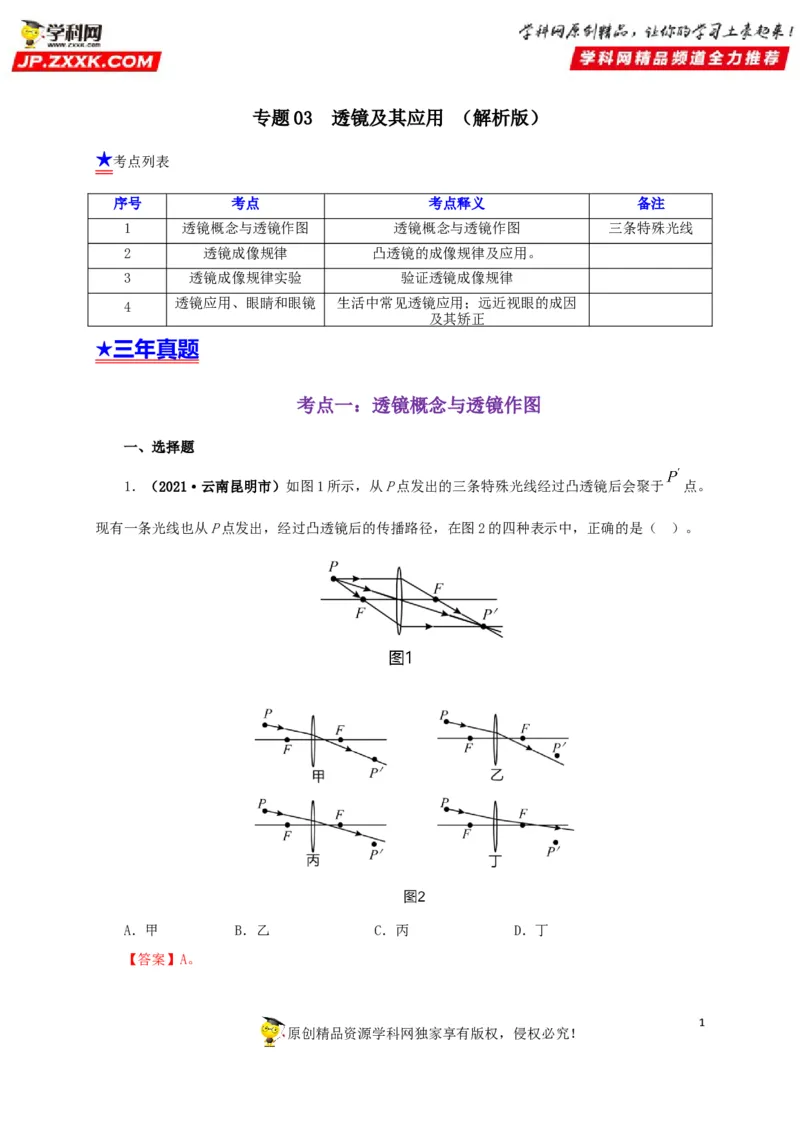

专题03 透镜及其应用 （解析版）
★考点列表
序号 考点 考点释义 备注
1 透镜概念与透镜作图 透镜概念与透镜作图 三条特殊光线
2 透镜成像规律 凸透镜的成像规律及应用。
3 透镜成像规律实验 验证透镜成像规律
4 透镜应用、眼睛和眼镜 生活中常见透镜应用；远近视眼的成因
及其矫正
★三年真题
考点一：透镜概念与透镜作图
一、选择题
1．（2021·云南昆明市）如图1所示，从P点发出的三条特殊光线经过凸透镜后会聚于 点。
现有一条光线也从P点发出，经过凸透镜后的传播路径，在图2的四种表示中，正确的是（ ）。
A．甲 B．乙 C．丙 D．丁
【答案】A。
1

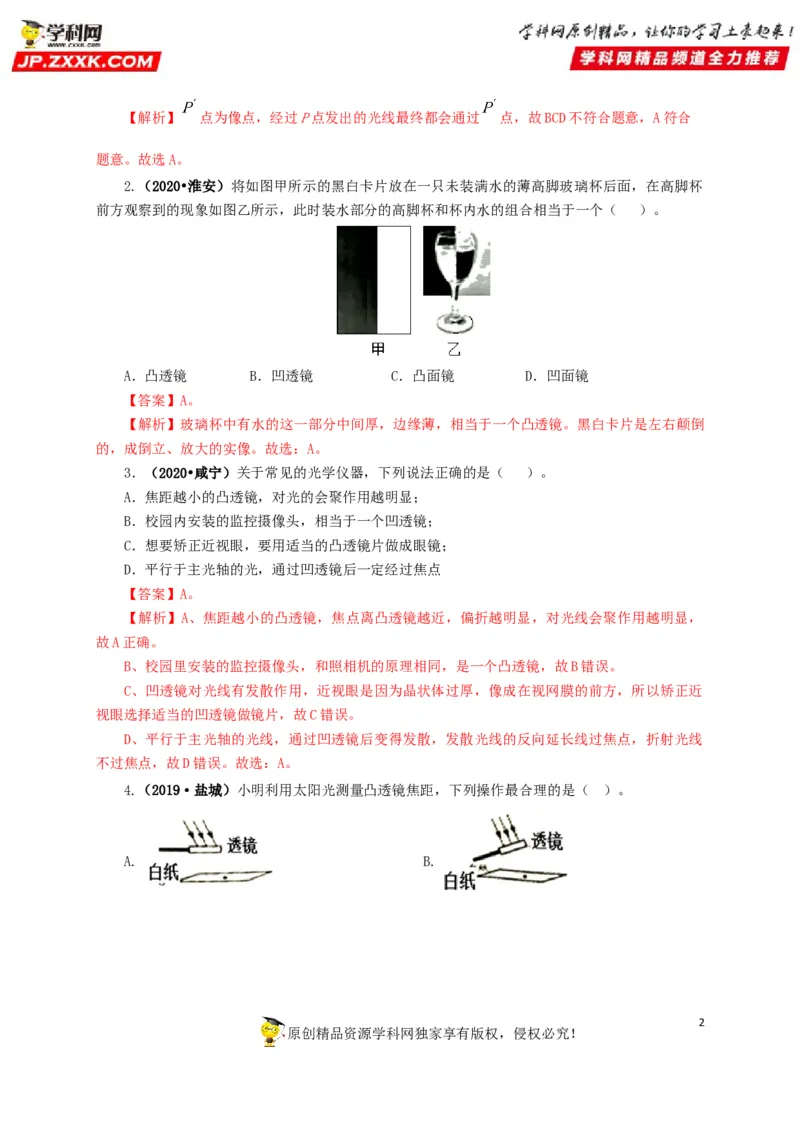

原创精品资源学科网独家享有版权，侵权必究！【解析】 点为像点，经过P点发出的光线最终都会通过 点，故BCD不符合题意，A符合
题意。故选A。

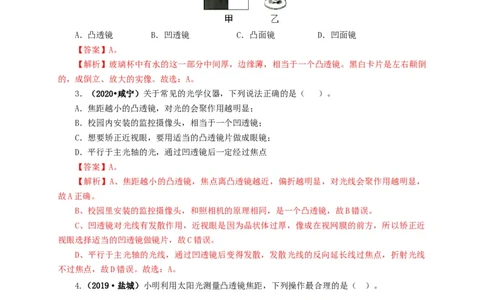

2.（2020•淮安）将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高脚杯
前方观察到的现象如图乙所示，此时装水部分的高脚杯和杯内水的组合相当于一个（ ）。
A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜
【答案】A。
【解析】玻璃杯中有水的这一部分中间厚，边缘薄，相当于一个凸透镜。黑白卡片是左右颠倒
的，成倒立、放大的实像。故选：A。
3．（2020•咸宁）关于常见的光学仪器，下列说法正确的是（ ）。
A．焦距越小的凸透镜，对光的会聚作用越明显；
B．校园内安装的监控摄像头，相当于一个凹透镜；
C．想要矫正近视眼，要用适当的凸透镜片做成眼镜；
D．平行于主光轴的光，通过凹透镜后一定经过焦点
【答案】A。
【解析】A、焦距越小的凸透镜，焦点离凸透镜越近，偏折越明显，对光线会聚作用越明显，
故A正确。
B、校园里安装的监控摄像头，和照相机的原理相同，是一个凸透镜，故B错误。
C、凹透镜对光线有发散作用，近视眼是因为晶状体过厚，像成在视网膜的前方，所以矫正近
视眼选择适当的凹透镜做镜片，故C错误。
D、平行于主光轴的光线，通过凹透镜后变得发散，发散光线的反向延长线过焦点，折射光线
不过焦点，故D错误。故选：A。
4.（2019·盐城）小明利用太阳光测量凸透镜焦距，下列操作最合理的是（ ）。
A. B.
2
原创精品资源学科网独家享有版权，侵权必究！C. D.
【答案】C。
【解析】利用太阳光测量凸透镜焦距，应将透镜正对太阳光，且观察光斑的纸张也应正对太阳
光。故C符合要求。
二、填空题

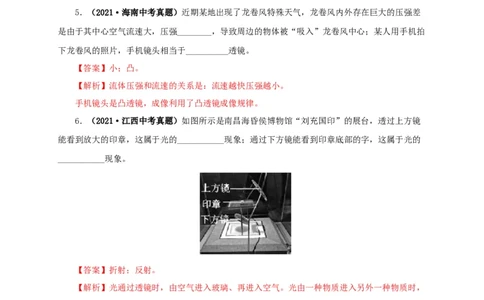

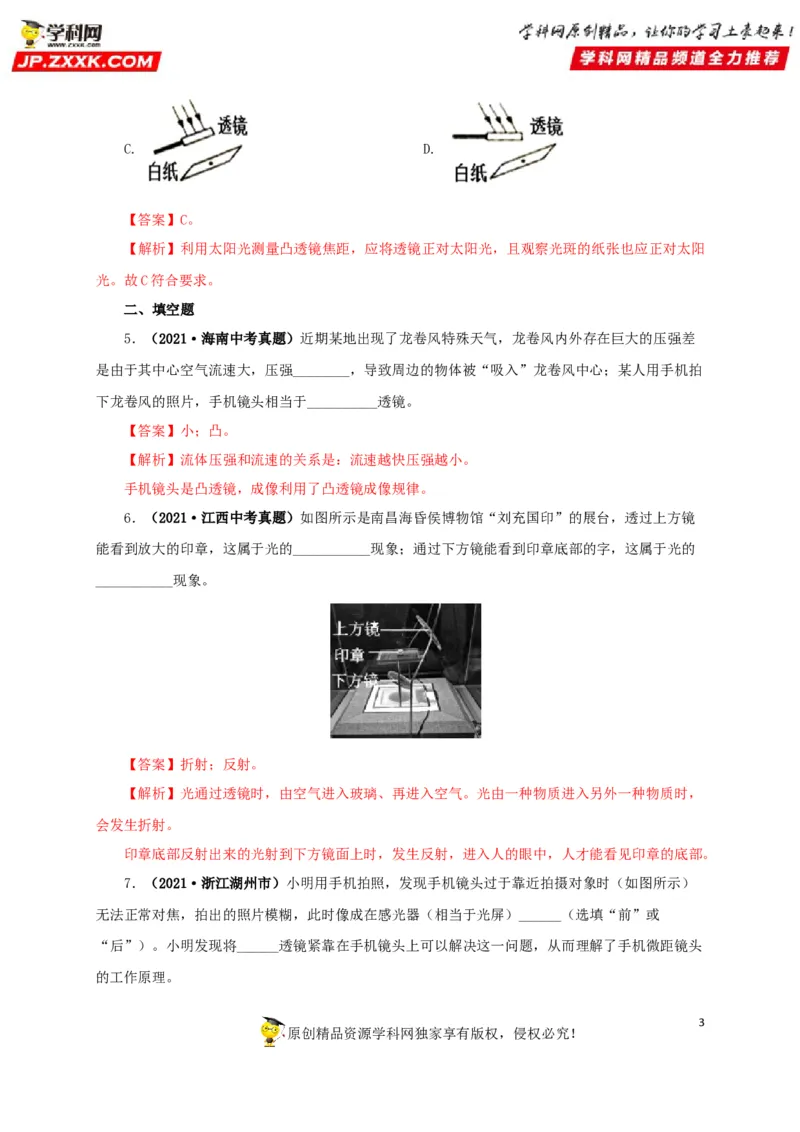

5．（2021·海南中考真题）近期某地出现了龙卷风特殊天气，龙卷风内外存在巨大的压强差
是由于其中心空气流速大，压强________，导致周边的物体被“吸入”龙卷风中心；某人用手机拍
下龙卷风的照片，手机镜头相当于__________透镜。
【答案】小；凸。
【解析】流体压强和流速的关系是：流速越快压强越小。
手机镜头是凸透镜，成像利用了凸透镜成像规律。
6．（2021·江西中考真题）如图所示是南昌海昏侯博物馆“刘充国印”的展台，透过上方镜
能看到放大的印章，这属于光的___________现象；通过下方镜能看到印章底部的字，这属于光的
___________现象。
【答案】折射；反射。
【解析】光通过透镜时，由空气进入玻璃、再进入空气。光由一种物质进入另外一种物质时，
会发生折射。
印章底部反射出来的光射到下方镜面上时，发生反射，进入人的眼中，人才能看见印章的底部。
7．（2021·浙江湖州市）小明用手机拍照，发现手机镜头过于靠近拍摄对象时（如图所示）
无法正常对焦，拍出的照片模糊，此时像成在感光器（相当于光屏）______（选填“前”或
“后”）。小明发现将______透镜紧靠在手机镜头上可以解决这一问题，从而理解了手机微距镜头
的工作原理。
3
原创精品资源学科网独家享有版权，侵权必究！【答案】后；凸透镜；
【解析】当成像清晰时，像在光屏上，当手机再靠近时，物与像移动方向相同，即像会远离透
镜，因此手机镜头过于靠近拍摄对象时，所以像成在感光器（相当于光屏）后。
像成在感光器（相当于光屏）后，光线更会聚一点，像就成在光屏上，因此可以在手机镜头前
凸透镜解决这个问题。

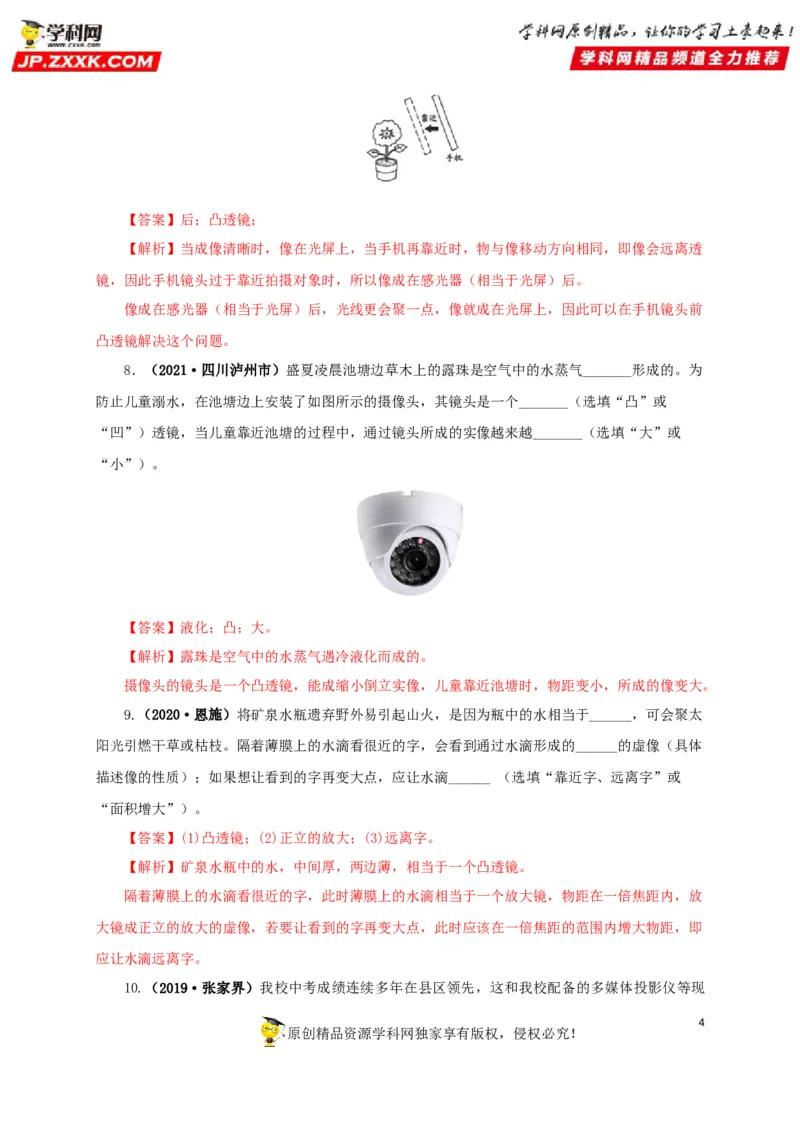

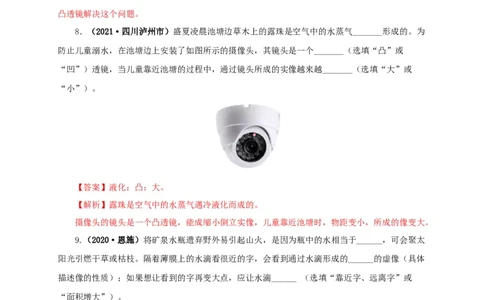

8．（2021·四川泸州市）盛夏凌晨池塘边草木上的露珠是空气中的水蒸气_______形成的。为
防止儿童溺水，在池塘边上安装了如图所示的摄像头，其镜头是一个_______（选填“凸”或
“凹”）透镜，当儿童靠近池塘的过程中，通过镜头所成的实像越来越_______（选填“大”或
“小”）。
【答案】液化；凸；大。
【解析】露珠是空气中的水蒸气遇冷液化而成的。
摄像头的镜头是一个凸透镜，能成缩小倒立实像，儿童靠近池塘时，物距变小，所成的像变大。
9.（2020·恩施）将矿泉水瓶遗弃野外易引起山火，是因为瓶中的水相当于______，可会聚太
阳光引燃干草或枯枝。隔着薄膜上的水滴看很近的字，会看到通过水滴形成的______的虚像（具体
描述像的性质）；如果想让看到的字再变大点，应让水滴______ （选填“靠近字、远离字”或
“面积增大”）。
【答案】(1)凸透镜；(2)正立的放大；(3)远离字。
【解析】矿泉水瓶中的水，中间厚，两边薄，相当于一个凸透镜。
隔着薄膜上的水滴看很近的字，此时薄膜上的水滴相当于一个放大镜，物距在一倍焦距内，放
大镜成正立的放大的虚像，若要让看到的字再变大点，此时应该在一倍焦距的范围内增大物距，即
应让水滴远离字。
10.（2019·张家界）我校中考成绩连续多年在县区领先，这和我校配备的多媒体投影仪等现
4
原创精品资源学科网独家享有版权，侵权必究！代化教学手段不无关系，它是利用 （选填“凸透镜”或“凹透镜”）成像的原理。光线在屏
幕上发生了 ，使坐在各个方向的同学都能看见屏幕上的像。①正在播放的投影仪屏幕，②正
在播放的笔记本电脑屏幕， 是光源。
【答案】凸透镜；漫反射；②。
【解析】投影仪的镜头是凸透镜，因此投影仪是利用凸透镜成像的原理制成的；
屏幕用表面粗糙的白布做成，能使射向屏幕的光发生漫反射，即使光线射向四面八方，能使各
个方向的同学都能看到屏幕上的像；
（3）正在播放电影的屏幕不能发光，能反射光线，故不是光源；正在播放的笔记本电脑屏幕
能发光，故是光源。故②是光源。
故答案为：凸透镜；漫反射；②。
三、作图题

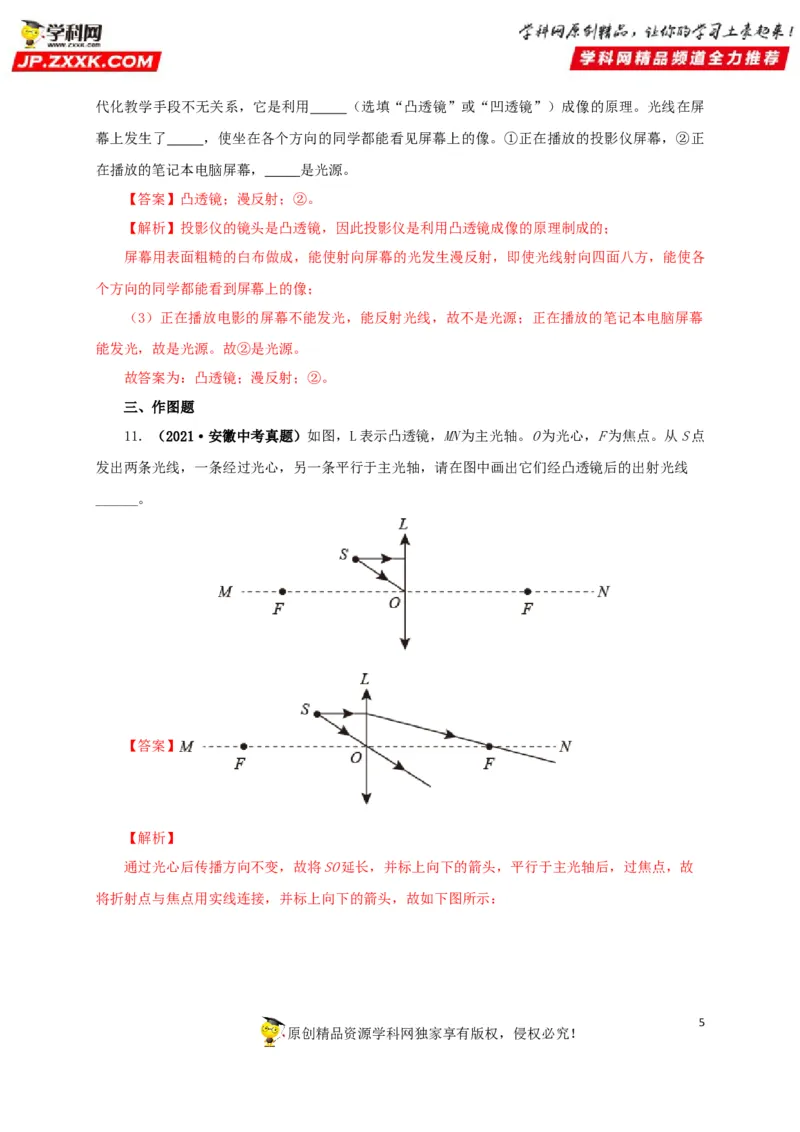

11．（2021·安徽中考真题）如图，L表示凸透镜，MN为主光轴。O为光心，F为焦点。从S点
发出两条光线，一条经过光心，另一条平行于主光轴，请在图中画出它们经凸透镜后的出射光线
______。
【答案】
【解析】
通过光心后传播方向不变，故将SO延长，并标上向下的箭头，平行于主光轴后，过焦点，故
将折射点与焦点用实线连接，并标上向下的箭头，故如下图所示：
5
原创精品资源学科网独家享有版权，侵权必究！。

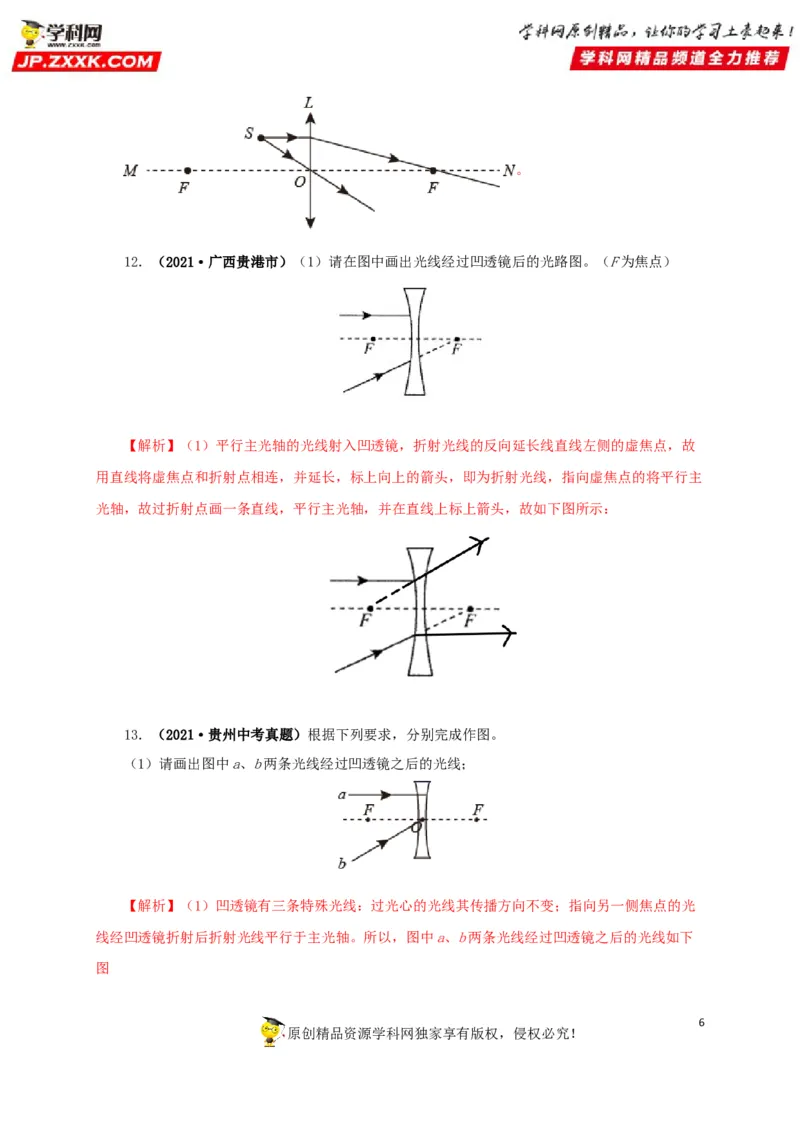

12．（2021·广西贵港市）（1）请在图中画出光线经过凹透镜后的光路图。（F为焦点）
【解析】（1）平行主光轴的光线射入凹透镜，折射光线的反向延长线直线左侧的虚焦点，故
用直线将虚焦点和折射点相连，并延长，标上向上的箭头，即为折射光线，指向虚焦点的将平行主
光轴，故过折射点画一条直线，平行主光轴，并在直线上标上箭头，故如下图所示：
13．（2021·贵州中考真题）根据下列要求，分别完成作图。
（1）请画出图中a、b两条光线经过凹透镜之后的光线；
【解析】（1）凹透镜有三条特殊光线：过光心的光线其传播方向不变；指向另一侧焦点的光
线经凹透镜折射后折射光线平行于主光轴。所以，图中a、b两条光线经过凹透镜之后的光线如下
图
6

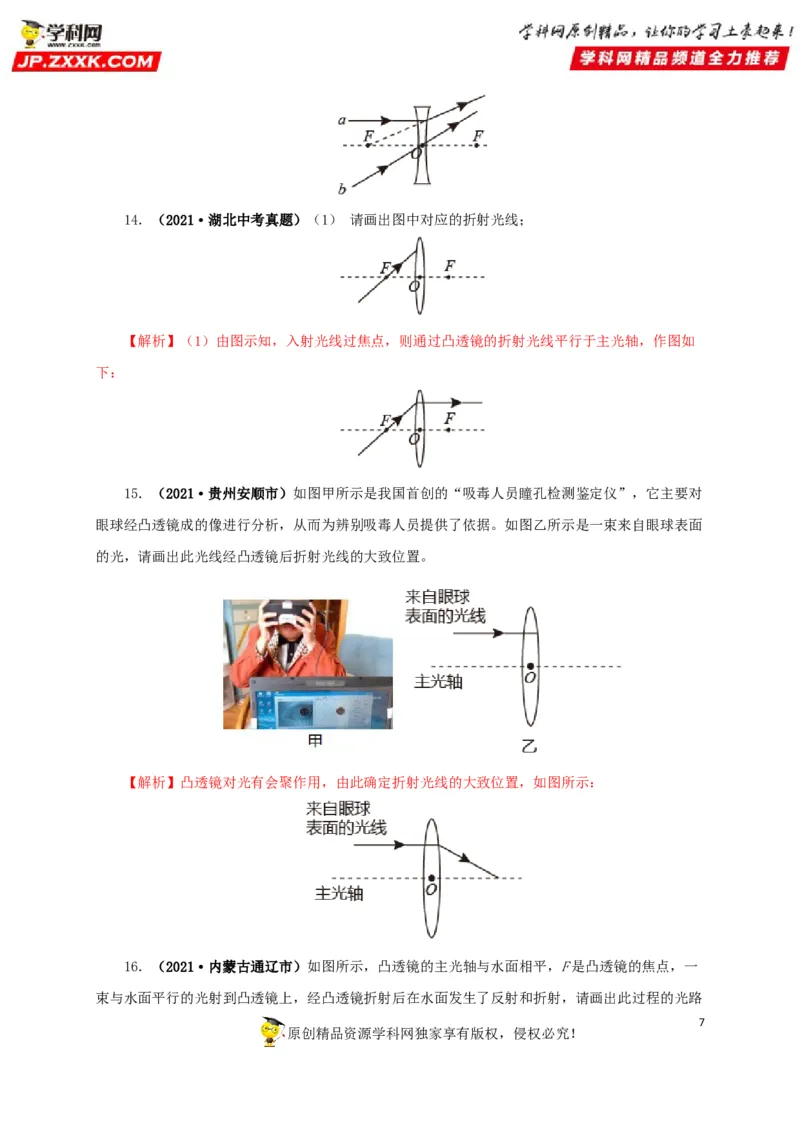

原创精品资源学科网独家享有版权，侵权必究！14．（2021·湖北中考真题）（1） 请画出图中对应的折射光线；
【解析】（1）由图示知，入射光线过焦点，则通过凸透镜的折射光线平行于主光轴，作图如
下：
15．（2021·贵州安顺市）如图甲所示是我国首创的“吸毒人员瞳孔检测鉴定仪”，它主要对
眼球经凸透镜成的像进行分析，从而为辨别吸毒人员提供了依据。如图乙所示是一束来自眼球表面
的光，请画出此光线经凸透镜后折射光线的大致位置。
【解析】凸透镜对光有会聚作用，由此确定折射光线的大致位置，如图所示：

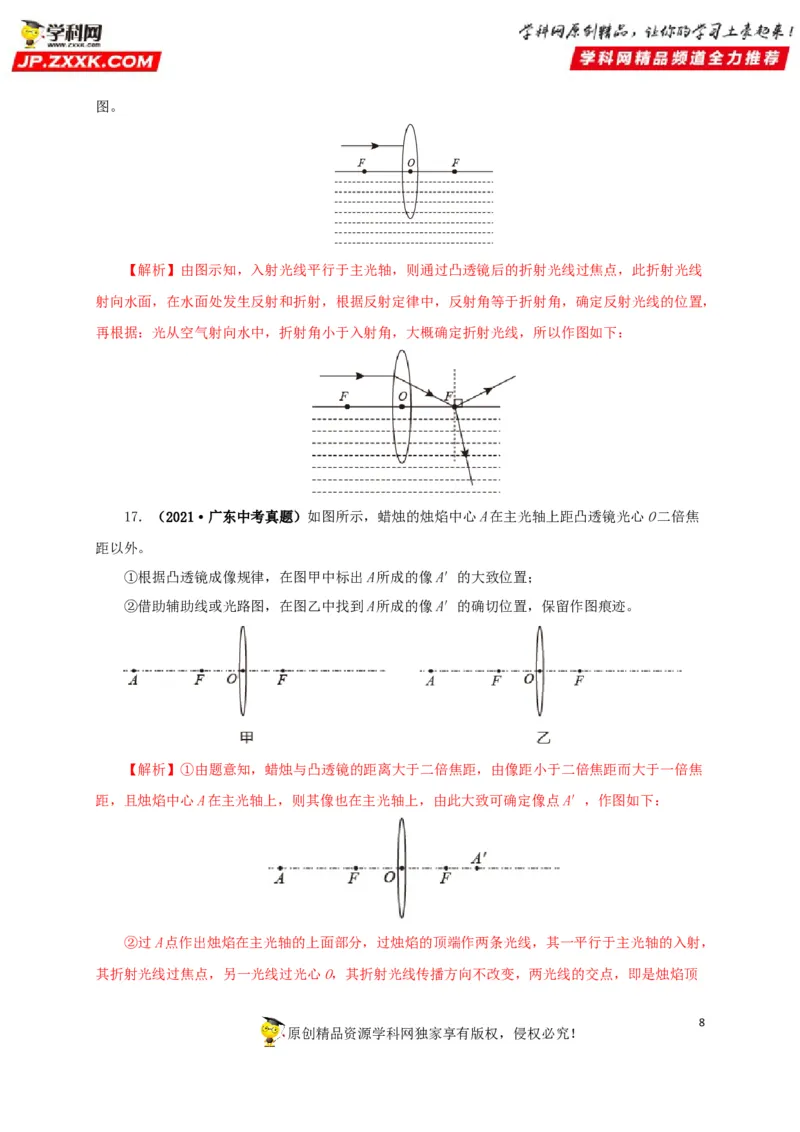

16．（2021·内蒙古通辽市）如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一
束与水面平行的光射到凸透镜上，经凸透镜折射后在水面发生了反射和折射，请画出此过程的光路
7
原创精品资源学科网独家享有版权，侵权必究！图。
【解析】由图示知，入射光线平行于主光轴，则通过凸透镜后的折射光线过焦点，此折射光线
射向水面，在水面处发生反射和折射，根据反射定律中，反射角等于折射角，确定反射光线的位置，
再根据：光从空气射向水中，折射角小于入射角，大概确定折射光线，所以作图如下：
17．（2021·广东中考真题）如图所示，蜡烛的烛焰中心A在主光轴上距凸透镜光心O二倍焦
距以外。
①根据凸透镜成像规律，在图甲中标出A所成的像A′的大致位置；
②借助辅助线或光路图，在图乙中找到A所成的像A′的确切位置，保留作图痕迹。
【解析】①由题意知，蜡烛与凸透镜的距离大于二倍焦距，由像距小于二倍焦距而大于一倍焦
距，且烛焰中心A在主光轴上，则其像也在主光轴上，由此大致可确定像点A′，作图如下：
②过A点作出烛焰在主光轴的上面部分，过烛焰的顶端作两条光线，其一平行于主光轴的入射，
其折射光线过焦点，另一光线过光心O，其折射光线传播方向不改变，两光线的交点，即是烛焰顶
8
原创精品资源学科网独家享有版权，侵权必究！端通过凸透镜所成的像，过此像点作主光轴的垂线，此线与主光轴的交点即为A所成的像A′的确
切位置，面烛焰顶端像点与A′的连线即是烛焰上面部分所成的像，作图如下：

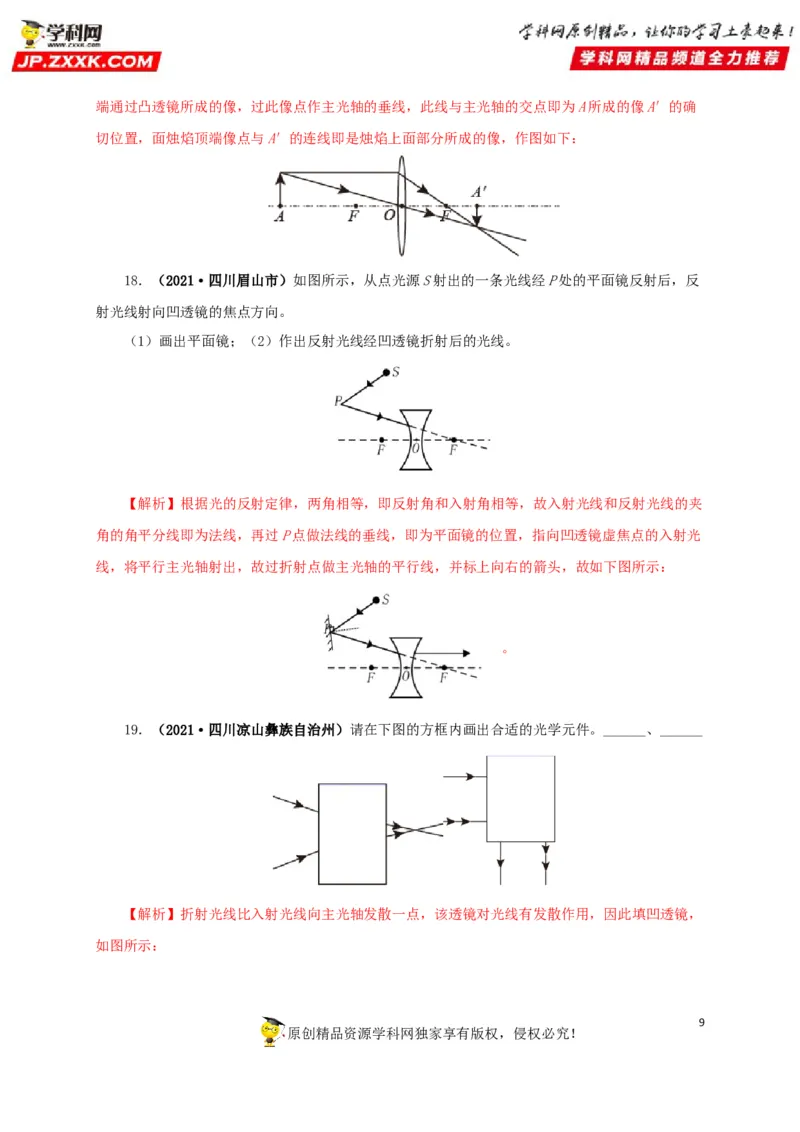

18．（2021·四川眉山市）如图所示，从点光源S射出的一条光线经P处的平面镜反射后，反
射光线射向凹透镜的焦点方向。
（1）画出平面镜；（2）作出反射光线经凹透镜折射后的光线。
【解析】根据光的反射定律，两角相等，即反射角和入射角相等，故入射光线和反射光线的夹
角的角平分线即为法线，再过P点做法线的垂线，即为平面镜的位置，指向凹透镜虚焦点的入射光
线，将平行主光轴射出，故过折射点做主光轴的平行线，并标上向右的箭头，故如下图所示：
。
19．（2021·四川凉山彝族自治州）请在下图的方框内画出合适的光学元件。______、______
【解析】折射光线比入射光线向主光轴发散一点，该透镜对光线有发散作用，因此填凹透镜，
如图所示：
9

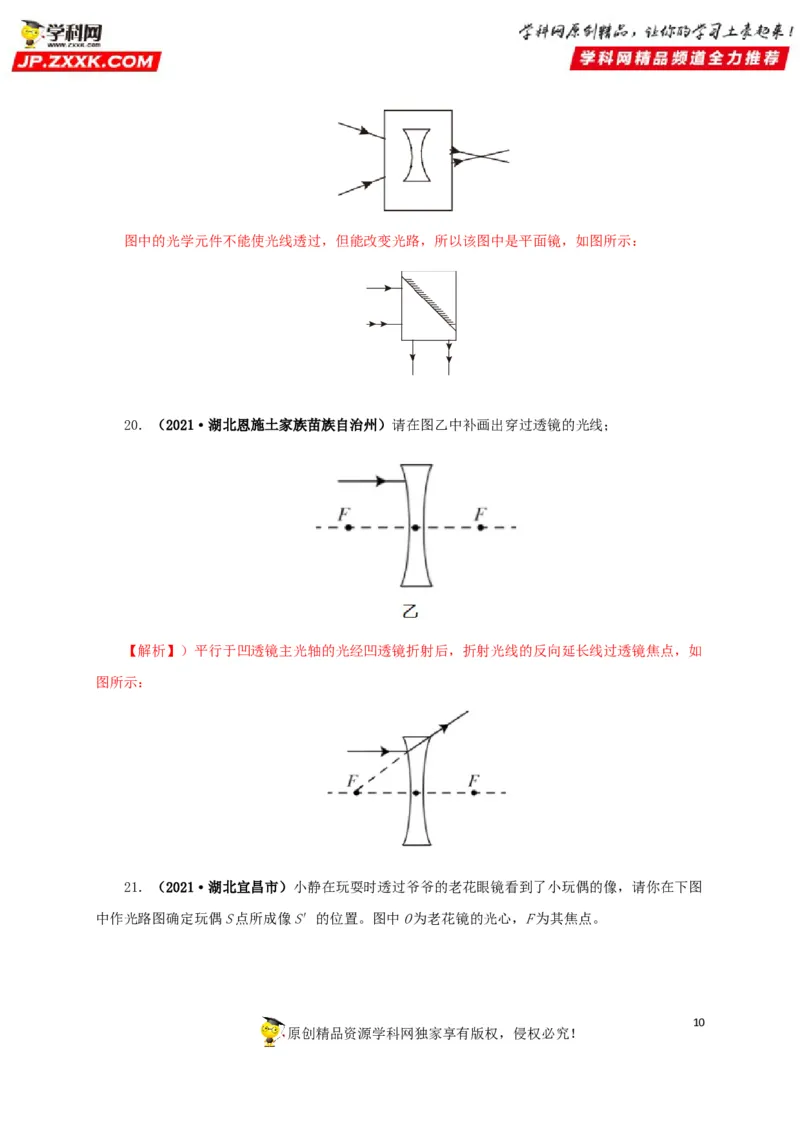

原创精品资源学科网独家享有版权，侵权必究！图中的光学元件不能使光线透过，但能改变光路，所以该图中是平面镜，如图所示：
20．（2021·湖北恩施土家族苗族自治州）请在图乙中补画出穿过透镜的光线；
【解析】）平行于凹透镜主光轴的光经凹透镜折射后，折射光线的反向延长线过透镜焦点，如
图所示：

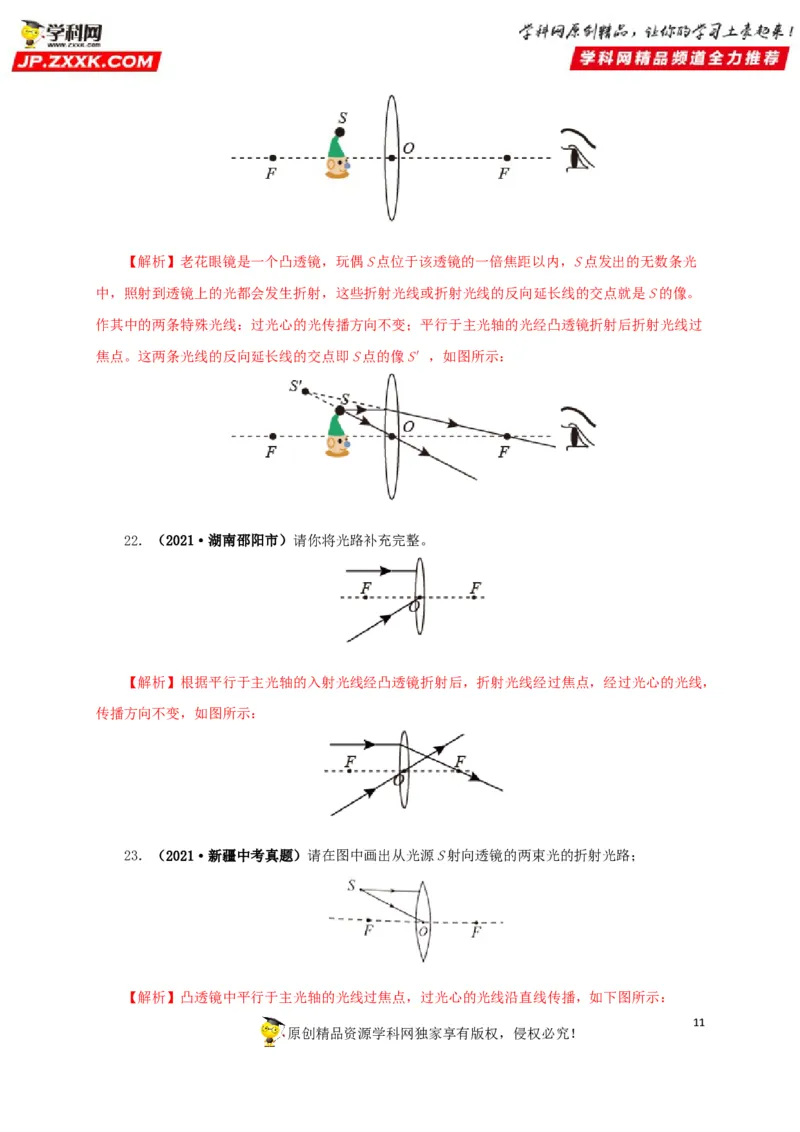

21．（2021·湖北宜昌市）小静在玩耍时透过爷爷的老花眼镜看到了小玩偶的像，请你在下图
中作光路图确定玩偶S点所成像S′的位置。图中O为老花镜的光心，F为其焦点。
10
原创精品资源学科网独家享有版权，侵权必究！【解析】老花眼镜是一个凸透镜，玩偶S点位于该透镜的一倍焦距以内，S点发出的无数条光
中，照射到透镜上的光都会发生折射，这些折射光线或折射光线的反向延长线的交点就是S的像。
作其中的两条特殊光线：过光心的光传播方向不变；平行于主光轴的光经凸透镜折射后折射光线过
焦点。这两条光线的反向延长线的交点即S点的像S′，如图所示：
22．（2021·湖南邵阳市）请你将光路补充完整。
【解析】根据平行于主光轴的入射光线经凸透镜折射后，折射光线经过焦点，经过光心的光线，
传播方向不变，如图所示：
23．（2021·新疆中考真题）请在图中画出从光源S射向透镜的两束光的折射光路；
【解析】凸透镜中平行于主光轴的光线过焦点，过光心的光线沿直线传播，如下图所示：
11

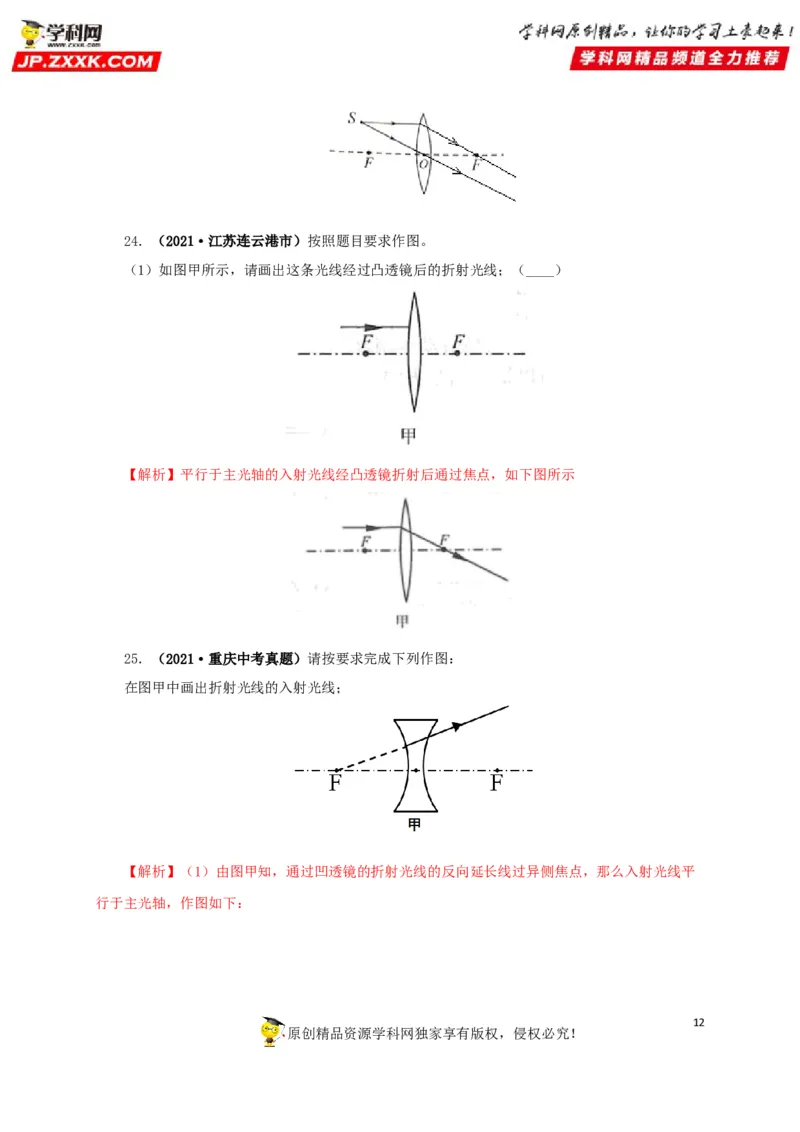

原创精品资源学科网独家享有版权，侵权必究！24．（2021·江苏连云港市）按照题目要求作图。
（1）如图甲所示，请画出这条光线经过凸透镜后的折射光线；（____）
【解析】平行于主光轴的入射光线经凸透镜折射后通过焦点，如下图所示
25．（2021·重庆中考真题）请按要求完成下列作图：
在图甲中画出折射光线的入射光线；
【解析】（1）由图甲知，通过凹透镜的折射光线的反向延长线过异侧焦点，那么入射光线平
行于主光轴，作图如下：
12

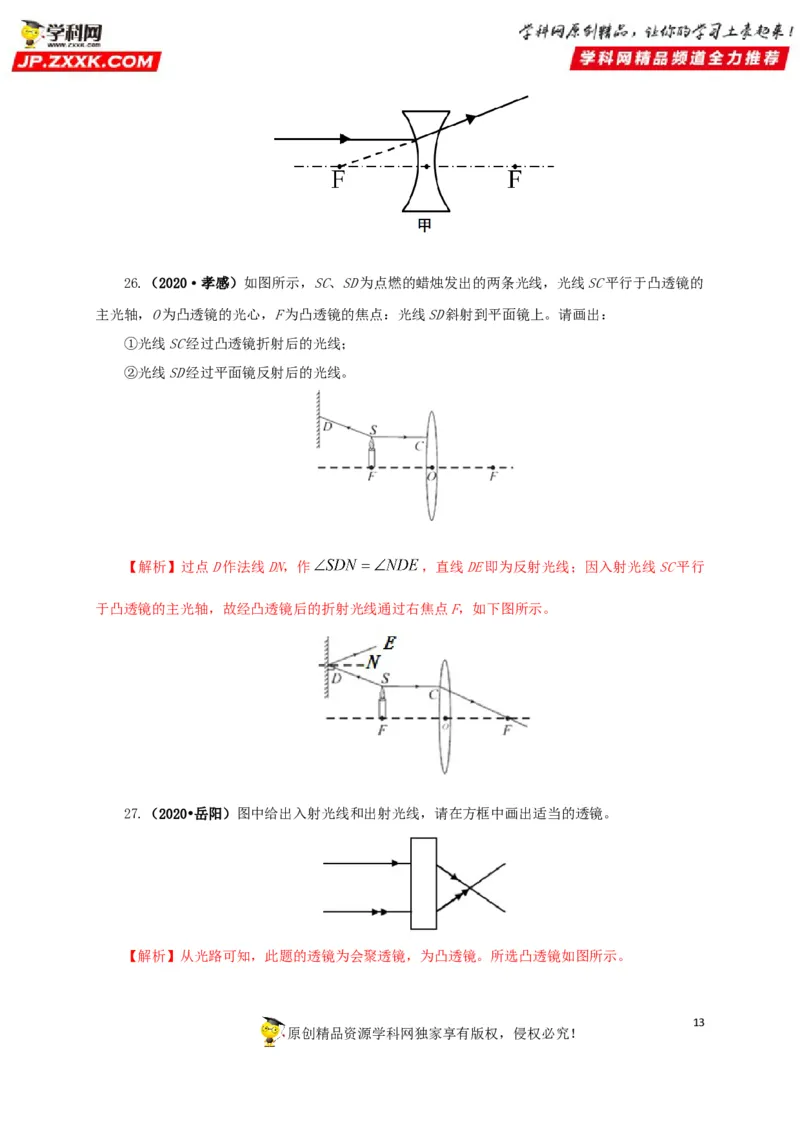

原创精品资源学科网独家享有版权，侵权必究！26.（2020·孝感）如图所示，SC、SD为点燃的蜡烛发出的两条光线，光线SC平行于凸透镜的
主光轴，O为凸透镜的光心，F为凸透镜的焦点：光线SD斜射到平面镜上。请画出：
①光线SC经过凸透镜折射后的光线；
②光线SD经过平面镜反射后的光线。
【解析】过点D作法线DN，作 ，直线DE即为反射光线；因入射光线SC平行
于凸透镜的主光轴，故经凸透镜后的折射光线通过右焦点F，如下图所示。
27.（2020•岳阳）图中给出入射光线和出射光线，请在方框中画出适当的透镜。
【解析】从光路可知，此题的透镜为会聚透镜，为凸透镜。所选凸透镜如图所示。
13

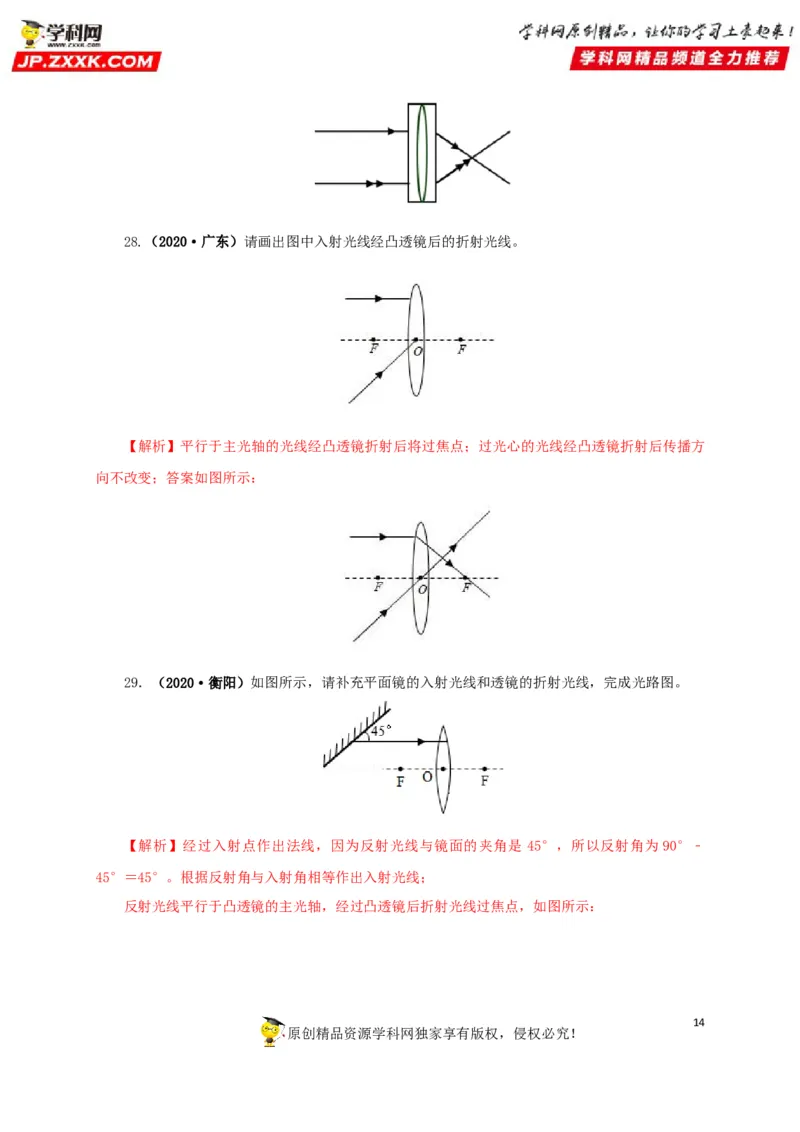

原创精品资源学科网独家享有版权，侵权必究！28.（2020·广东）请画出图中入射光线经凸透镜后的折射光线。
【解析】平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方
向不改变；答案如图所示：
29．（2020·衡阳）如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。
【解析】经过入射点作出法线，因为反射光线与镜面的夹角是 45°，所以反射角为90°﹣
45°＝45°。根据反射角与入射角相等作出入射光线；
反射光线平行于凸透镜的主光轴，经过凸透镜后折射光线过焦点，如图所示：
14

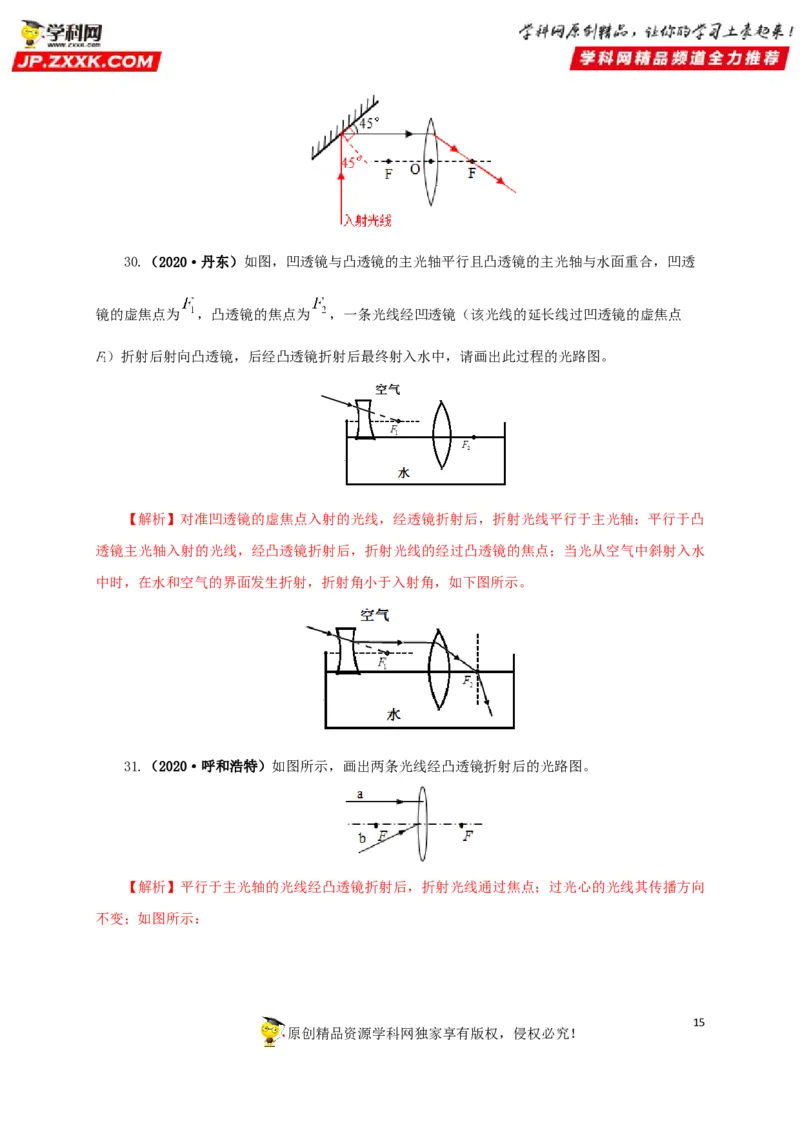

原创精品资源学科网独家享有版权，侵权必究！30.（2020·丹东）如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透
镜的虚焦点为 ，凸透镜的焦点为 ，一条光线经凹透镜（该光线的延长线过凹透镜的虚焦点
F）折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。
1
【解析】对准凹透镜的虚焦点入射的光线，经透镜折射后，折射光线平行于主光轴；平行于凸
透镜主光轴入射的光线，经凸透镜折射后，折射光线的经过凸透镜的焦点；当光从空气中斜射入水
中时，在水和空气的界面发生折射，折射角小于入射角，如下图所示。
31.（2020·呼和浩特）如图所示，画出两条光线经凸透镜折射后的光路图。
【解析】平行于主光轴的光线经凸透镜折射后，折射光线通过焦点；过光心的光线其传播方向
不变；如图所示：
15

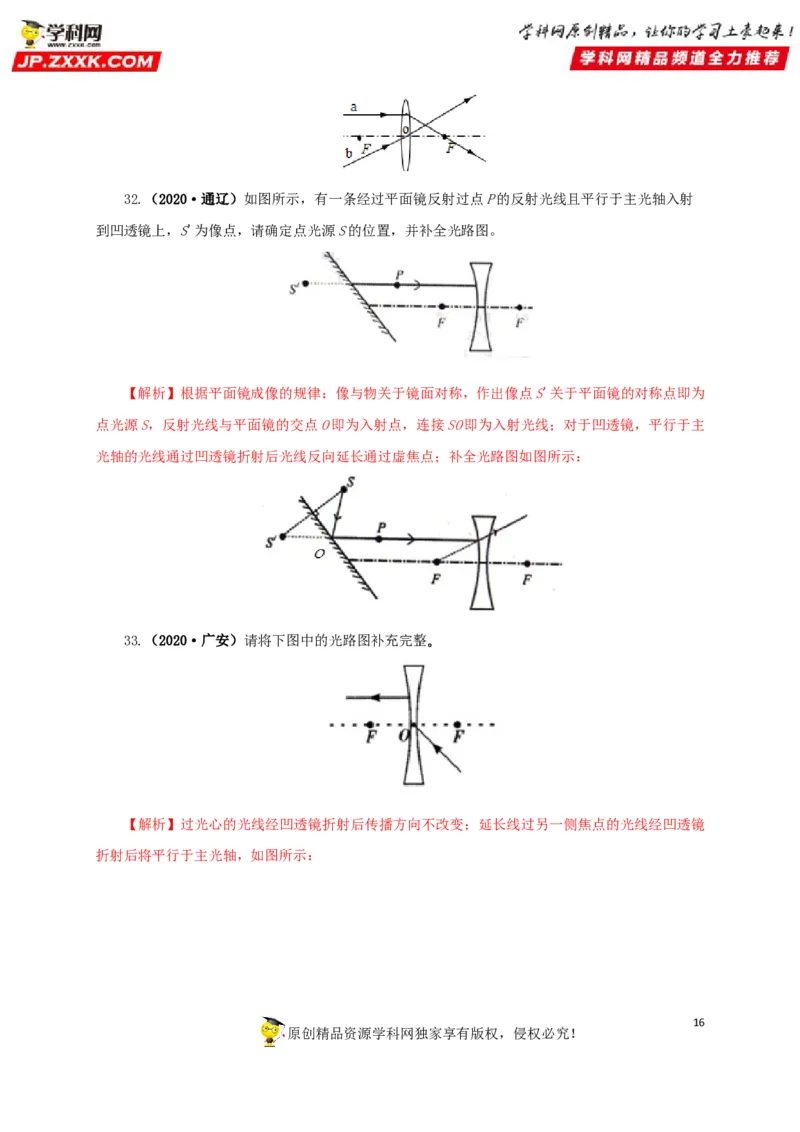

原创精品资源学科网独家享有版权，侵权必究！32.（2020·通辽）如图所示，有一条经过平面镜反射过点P的反射光线且平行于主光轴入射
到凹透镜上，S'为像点，请确定点光源S的位置，并补全光路图。
【解析】根据平面镜成像的规律：像与物关于镜面对称，作出像点S'关于平面镜的对称点即为
点光源S，反射光线与平面镜的交点O即为入射点，连接SO即为入射光线；对于凹透镜，平行于主
光轴的光线通过凹透镜折射后光线反向延长通过虚焦点；补全光路图如图所示：
33.（2020·广安）请将下图中的光路图补充完整｡
【解析】过光心的光线经凹透镜折射后传播方向不改变；延长线过另一侧焦点的光线经凹透镜
折射后将平行于主光轴，如图所示：
16

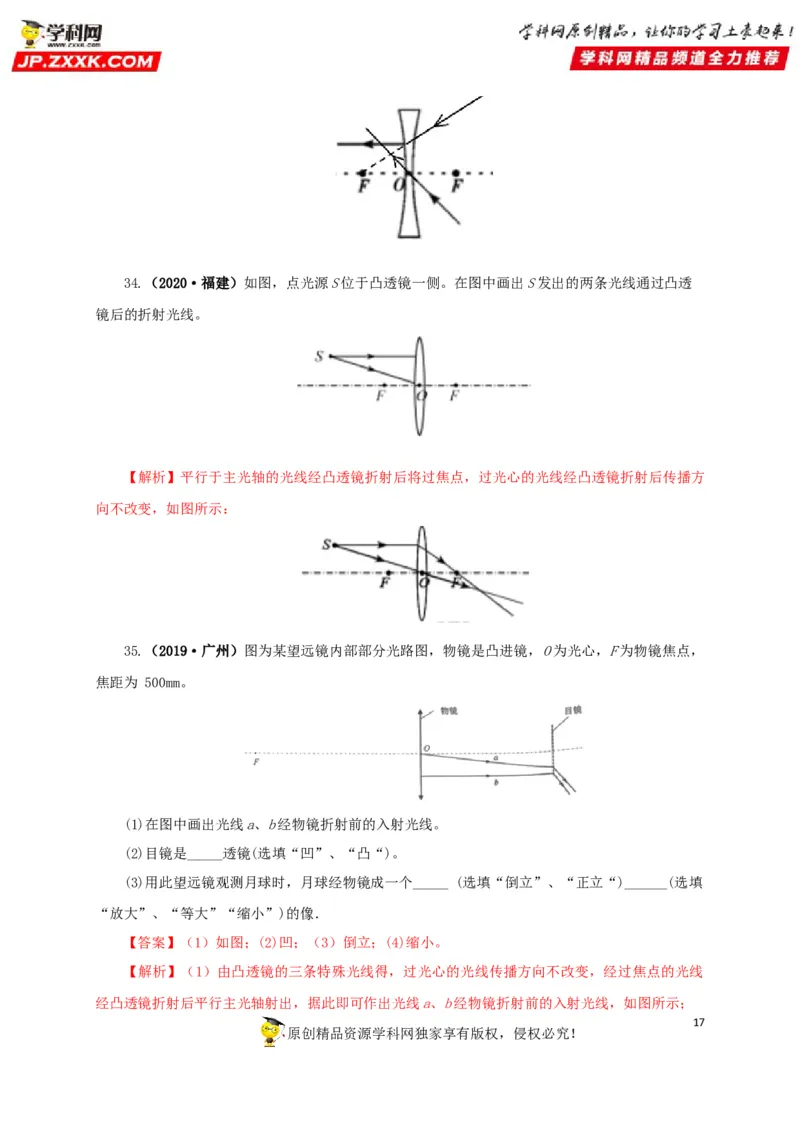

原创精品资源学科网独家享有版权，侵权必究！34.（2020·福建）如图，点光源S位于凸透镜一侧。在图中画出S发出的两条光线通过凸透
镜后的折射光线。
【解析】平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方
向不改变，如图所示：

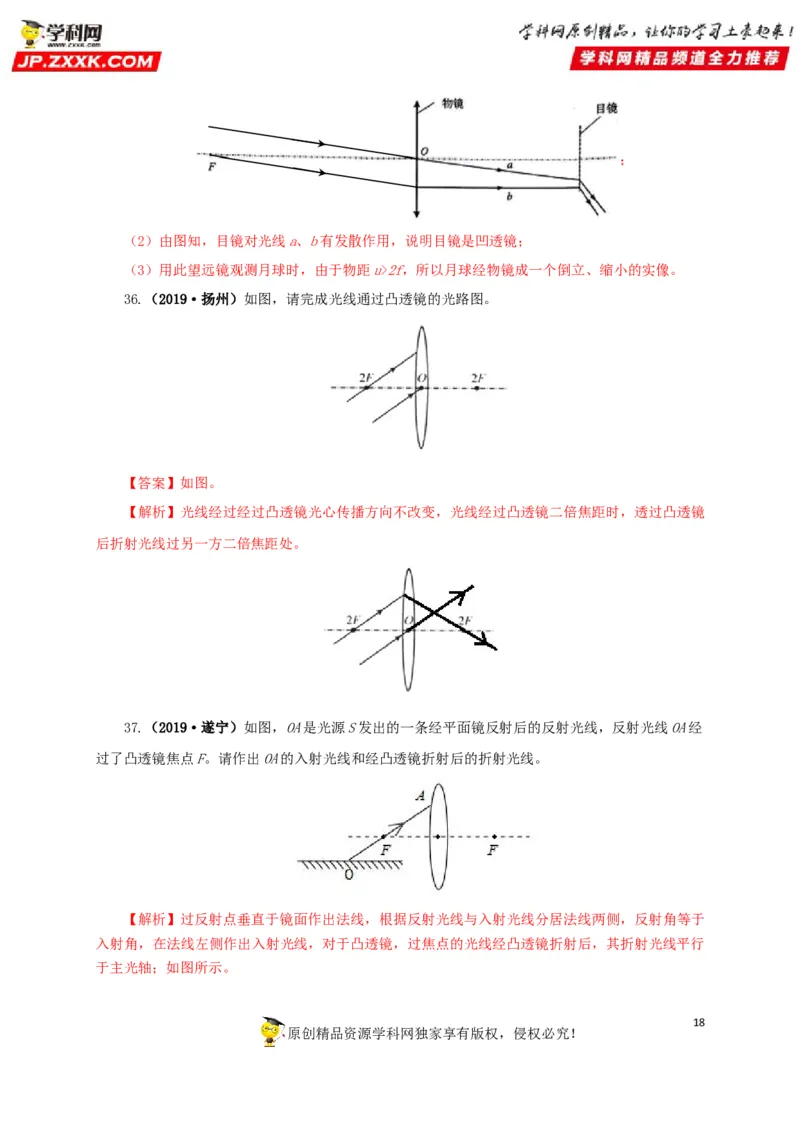

35.（2019·广州）图为某望远镜内部部分光路图，物镜是凸进镜，O为光心，F为物镜焦点，
焦距为 500mm。
(1)在图中画出光线a、b经物镜折射前的入射光线。
(2)目镜是_____透镜(选填“凹”、“凸“)。
(3)用此望远镜观测月球时，月球经物镜成一个_____ (选填“倒立”、“正立“)______(选填
“放大”、“等大”“缩小”)的像．
【答案】（1）如图；(2)凹；（3）倒立；(4)缩小。
【解析】（1）由凸透镜的三条特殊光线得，过光心的光线传播方向不改变，经过焦点的光线
经凸透镜折射后平行主光轴射出，据此即可作出光线a、b经物镜折射前的入射光线，如图所示；
17
原创精品资源学科网独家享有版权，侵权必究！；
（2）由图知，目镜对光线a、b有发散作用，说明目镜是凹透镜；
（3）用此望远镜观测月球时，由于物距u>2f，所以月球经物镜成一个倒立、缩小的实像。
36.（2019·扬州）如图，请完成光线通过凸透镜的光路图。
【答案】如图。
【解析】光线经过经过凸透镜光心传播方向不改变，光线经过凸透镜二倍焦距时，透过凸透镜
后折射光线过另一方二倍焦距处。
37.（2019·遂宁）如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经
过了凸透镜焦点F。请作出OA的入射光线和经凸透镜折射后的折射光线。
【解析】过反射点垂直于镜面作出法线，根据反射光线与入射光线分居法线两侧，反射角等于
入射角，在法线左侧作出入射光线，对于凸透镜，过焦点的光线经凸透镜折射后，其折射光线平行
于主光轴；如图所示。
18

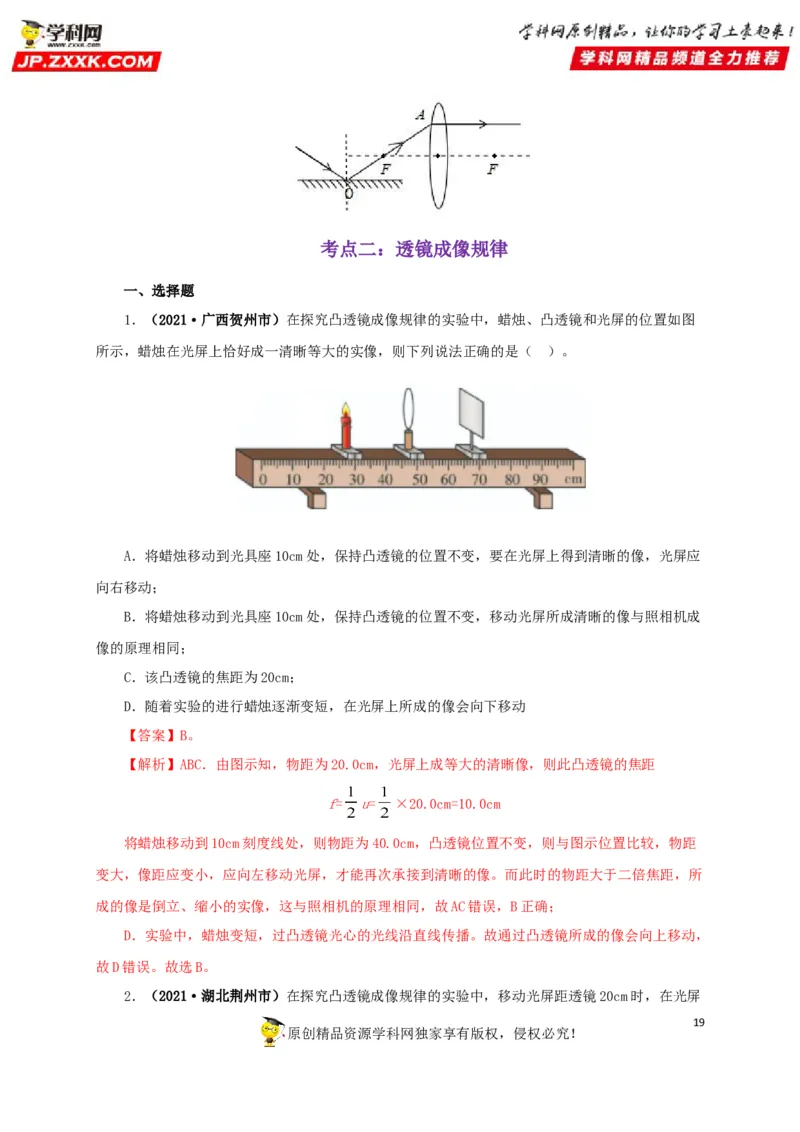

原创精品资源学科网独家享有版权，侵权必究！考点二：透镜成像规律
一、选择题
1．（2021·广西贺州市）在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图
所示，蜡烛在光屏上恰好成一清晰等大的实像，则下列说法正确的是（ ）。
A．将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，要在光屏上得到清晰的像，光屏应
向右移动；
B．将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，移动光屏所成清晰的像与照相机成
像的原理相同；
C．该凸透镜的焦距为20cm；
D．随着实验的进行蜡烛逐渐变短，在光屏上所成的像会向下移动
【答案】B。
【解析】ABC．由图示知，物距为20.0cm，光屏上成等大的清晰像，则此凸透镜的焦距
f= u= ×20.0cm=10.0cm
将蜡烛移动到10cm刻度线处，则物距为40.0cm，凸透镜位置不变，则与图示位置比较，物距
变大，像距应变小，应向左移动光屏，才能再次承接到清晰的像。而此时的物距大于二倍焦距，所
成的像是倒立、缩小的实像，这与照相机的原理相同，故AC错误，B正确；
D．实验中，蜡烛变短，过凸透镜光心的光线沿直线传播。故通过凸透镜所成的像会向上移动，
故D错误。故选B。

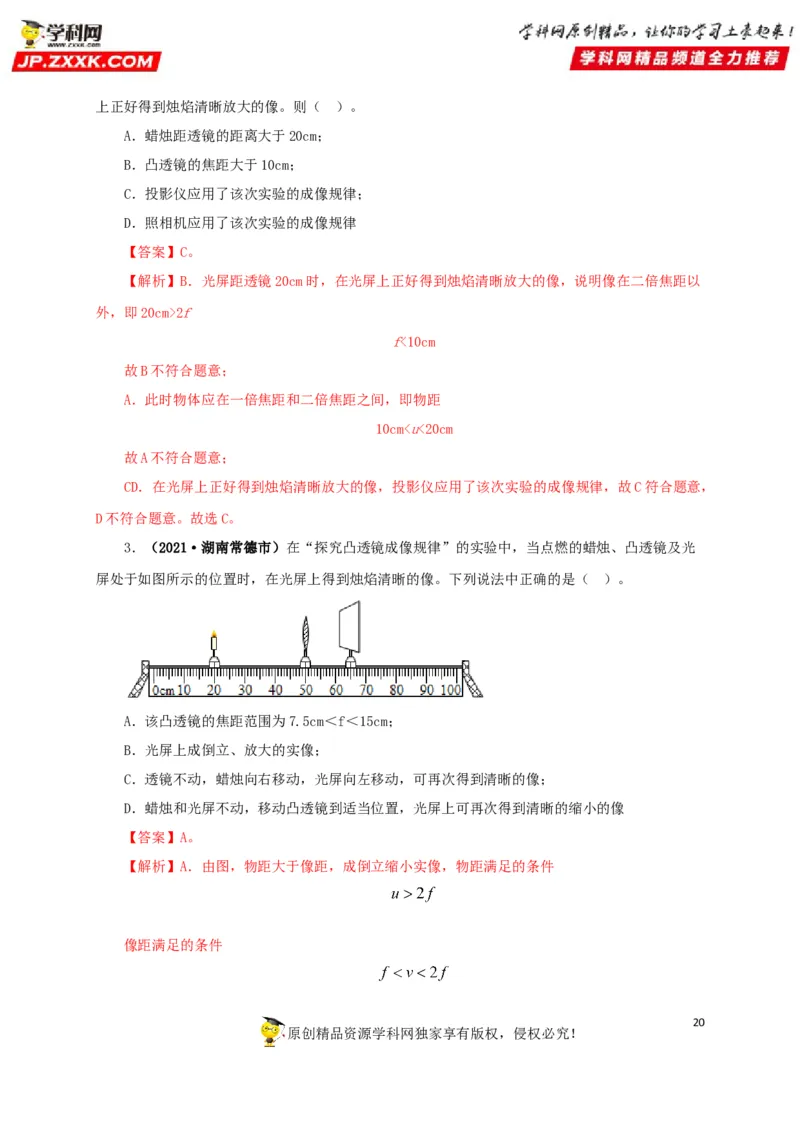

2．（2021·湖北荆州市）在探究凸透镜成像规律的实验中，移动光屏距透镜20cm时，在光屏
19
原创精品资源学科网独家享有版权，侵权必究！上正好得到烛焰清晰放大的像。则（ ）。
A．蜡烛距透镜的距离大于20cm；
B．凸透镜的焦距大于10cm；
C．投影仪应用了该次实验的成像规律；
D．照相机应用了该次实验的成像规律
【答案】C。
【解析】B．光屏距透镜20cm时，在光屏上正好得到烛焰清晰放大的像，说明像在二倍焦距以
外，即20cm>2f
f<10cm
故B不符合题意；
A．此时物体应在一倍焦距和二倍焦距之间，即物距
10cmu>f，成倒立、放大的实像.，根据这一原理可以制成投影仪，故C正确；
D．物距由15cm增大到30cm的过程中，像距变小，在光屏上看到的像一直是变小的，故D错误。
故选C。

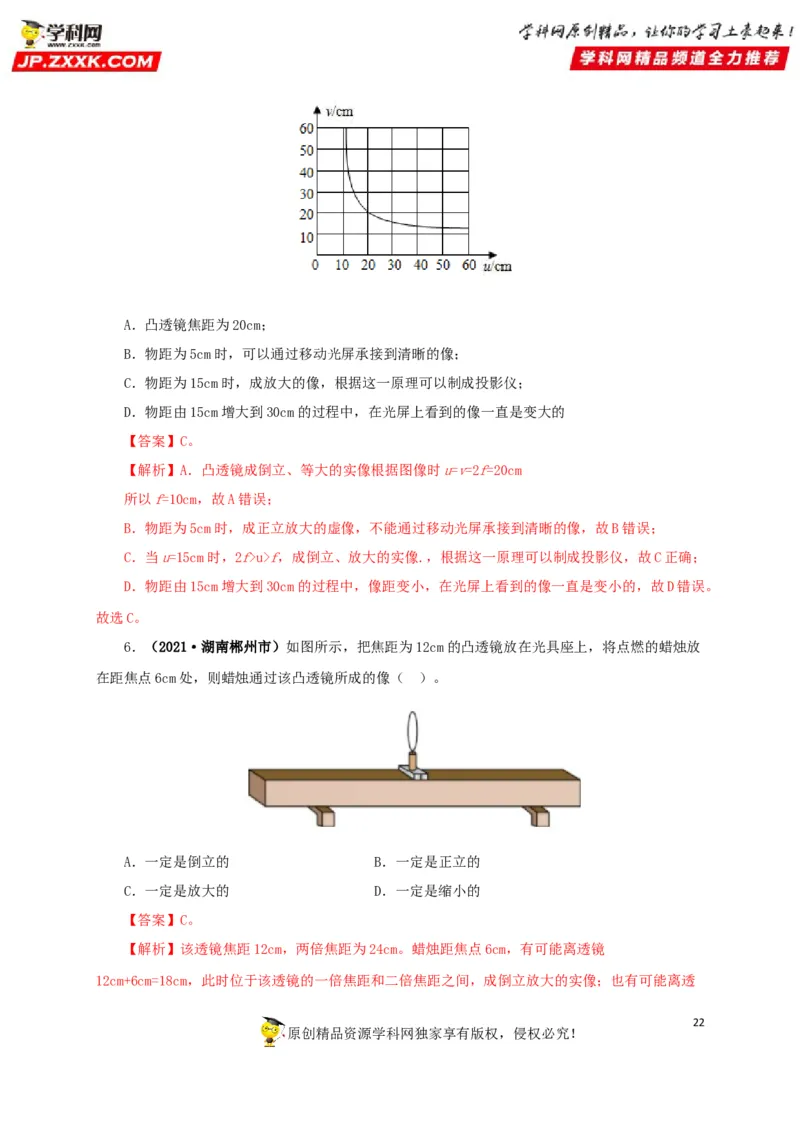

6．（2021·湖南郴州市）如图所示，把焦距为12cm的凸透镜放在光具座上，将点燃的蜡烛放
在距焦点6cm处，则蜡烛通过该凸透镜所成的像（ ）。
A．一定是倒立的 B．一定是正立的
C．一定是放大的 D．一定是缩小的
【答案】C。
【解析】该透镜焦距12cm，两倍焦距为24cm。蜡烛距焦点6cm，有可能离透镜
12cm+6cm=18cm，此时位于该透镜的一倍焦距和二倍焦距之间，成倒立放大的实像；也有可能离透
22
原创精品资源学科网独家享有版权，侵权必究！镜12cm-6cm=6cm，此时位于该透镜的一倍焦距以内，成正立放大的虚像。故ABD不符合题意；C符
合题意。故选C。

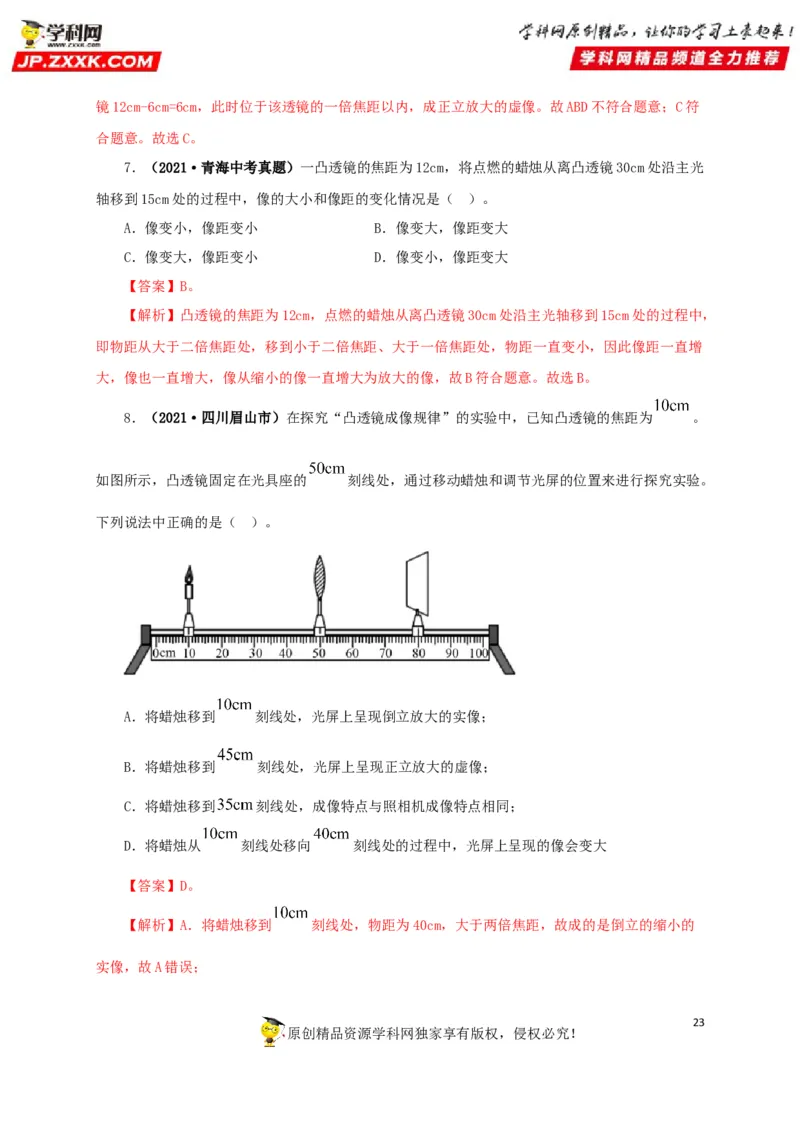

7．（2021·青海中考真题）一凸透镜的焦距为12cm，将点燃的蜡烛从离凸透镜30cm处沿主光
轴移到15cm处的过程中，像的大小和像距的变化情况是（ ）。
A．像变小，像距变小 B．像变大，像距变大
C．像变大，像距变小 D．像变小，像距变大
【答案】B。
【解析】凸透镜的焦距为12cm，点燃的蜡烛从离凸透镜30cm处沿主光轴移到15cm处的过程中，
即物距从大于二倍焦距处，移到小于二倍焦距、大于一倍焦距处，物距一直变小，因此像距一直增
大，像也一直增大，像从缩小的像一直增大为放大的像，故B符合题意。故选B。
8．（2021·四川眉山市）在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为 。
如图所示，凸透镜固定在光具座的 刻线处，通过移动蜡烛和调节光屏的位置来进行探究实验。
下列说法中正确的是（ ）。
A．将蜡烛移到 刻线处，光屏上呈现倒立放大的实像；
B．将蜡烛移到 刻线处，光屏上呈现正立放大的虚像；
C．将蜡烛移到 刻线处，成像特点与照相机成像特点相同；
D．将蜡烛从 刻线处移向 刻线处的过程中，光屏上呈现的像会变大
【答案】D。
【解析】A．将蜡烛移到 刻线处，物距为40cm，大于两倍焦距，故成的是倒立的缩小的
实像，故A错误；
23

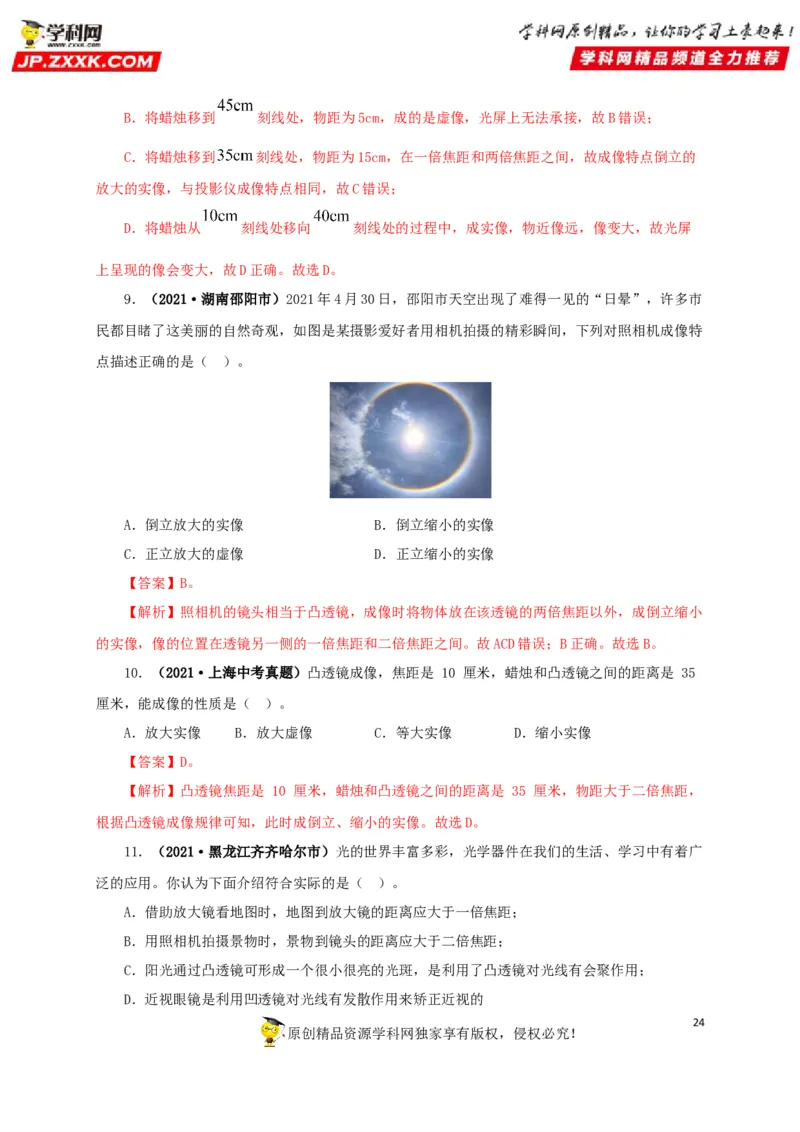

原创精品资源学科网独家享有版权，侵权必究！B．将蜡烛移到 刻线处，物距为5cm，成的是虚像，光屏上无法承接，故B错误；
C．将蜡烛移到 刻线处，物距为15cm，在一倍焦距和两倍焦距之间，故成像特点倒立的
放大的实像，与投影仪成像特点相同，故C错误；
D．将蜡烛从 刻线处移向 刻线处的过程中，成实像，物近像远，像变大，故光屏
上呈现的像会变大，故D正确。故选D。
9．（2021·湖南邵阳市）2021年4月30日，邵阳市天空出现了难得一见的“日晕”，许多市
民都目睹了这美丽的自然奇观，如图是某摄影爱好者用相机拍摄的精彩瞬间，下列对照相机成像特
点描述正确的是（ ）。
A．倒立放大的实像 B．倒立缩小的实像
C．正立放大的虚像 D．正立缩小的实像
【答案】B。
【解析】照相机的镜头相当于凸透镜，成像时将物体放在该透镜的两倍焦距以外，成倒立缩小
的实像，像的位置在透镜另一侧的一倍焦距和二倍焦距之间。故ACD错误；B正确。故选B。
10．（2021·上海中考真题）凸透镜成像，焦距是 10 厘米，蜡烛和凸透镜之间的距离是 35
厘米，能成像的性质是（ ）。
A．放大实像 B．放大虚像 C．等大实像 D．缩小实像
【答案】D。
【解析】凸透镜焦距是 10 厘米，蜡烛和凸透镜之间的距离是 35 厘米，物距大于二倍焦距，
根据凸透镜成像规律可知，此时成倒立、缩小的实像。故选D。
11．（2021·黑龙江齐齐哈尔市）光的世界丰富多彩，光学器件在我们的生活、学习中有着广
泛的应用。你认为下面介绍符合实际的是（ ）。
A．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距；
B．用照相机拍摄景物时，景物到镜头的距离应大于二倍焦距；
C．阳光通过凸透镜可形成一个很小很亮的光斑，是利用了凸透镜对光线有会聚作用；
D．近视眼镜是利用凹透镜对光线有发散作用来矫正近视的
24

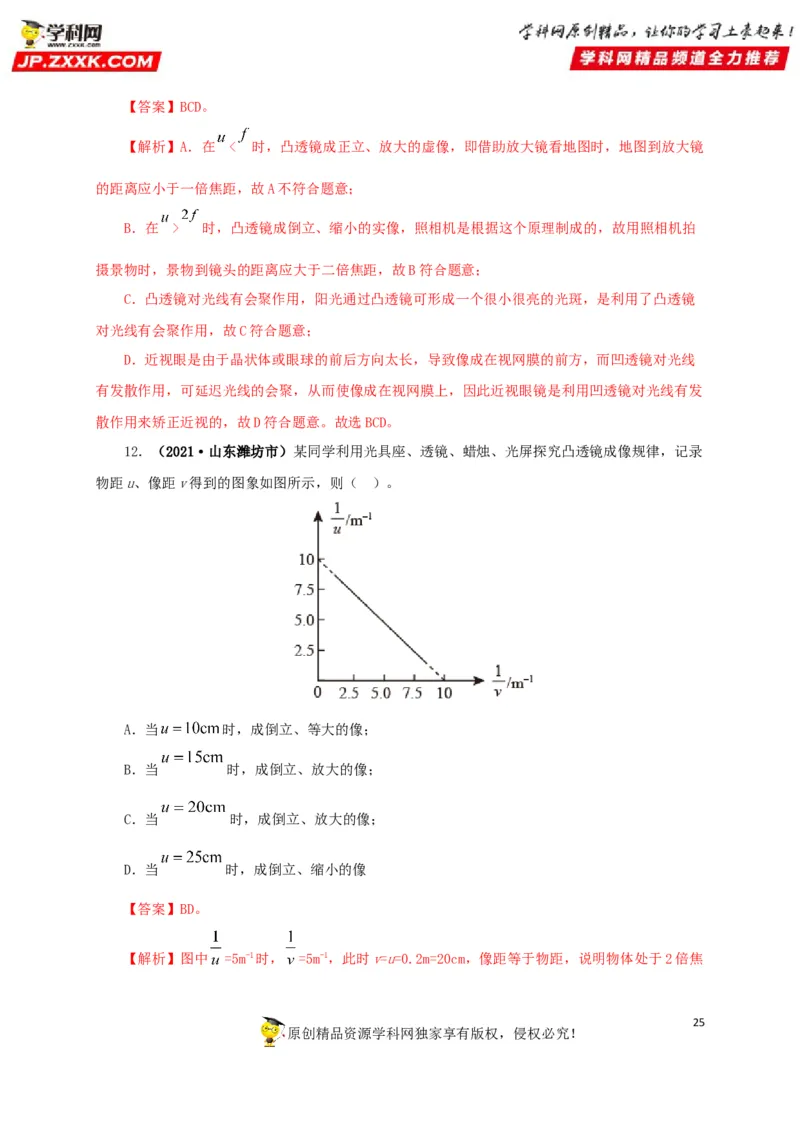

原创精品资源学科网独家享有版权，侵权必究！【答案】BCD。
【解析】A．在 < 时，凸透镜成正立、放大的虚像，即借助放大镜看地图时，地图到放大镜
的距离应小于一倍焦距，故A不符合题意；
B．在 > 时，凸透镜成倒立、缩小的实像，照相机是根据这个原理制成的，故用照相机拍
摄景物时，景物到镜头的距离应大于二倍焦距，故B符合题意；
C．凸透镜对光线有会聚作用，阳光通过凸透镜可形成一个很小很亮的光斑，是利用了凸透镜
对光线有会聚作用，故C符合题意；
D．近视眼是由于晶状体或眼球的前后方向太长，导致像成在视网膜的前方，而凹透镜对光线
有发散作用，可延迟光线的会聚，从而使像成在视网膜上，因此近视眼镜是利用凹透镜对光线有发
散作用来矫正近视的，故D符合题意。故选BCD。
12．（2021·山东潍坊市）某同学利用光具座、透镜、蜡烛、光屏探究凸透镜成像规律，记录
物距u、像距v得到的图象如图所示，则（ ）。
A．当 时，成倒立、等大的像；
B．当 时，成倒立、放大的像；
C．当 时，成倒立、放大的像；
D．当 时，成倒立、缩小的像
【答案】BD。
【解析】图中 =5m-1时， =5m-1，此时v=u=0.2m=20cm，像距等于物距，说明物体处于2倍焦
25
原创精品资源学科网独家享有版权，侵权必究！距处，即2f=20cm，则f=10cm。
A．当 时，物体处于1倍焦距处，不成像，故A错误；
B． 当 时，f u 2f，成倒立、放大的像 ，故B正确；
C．当 时，u 2f，成倒立、等大的像，故C错误；
D．当 时， u 2f，成倒立、缩小的像，故D正确。故选BD。

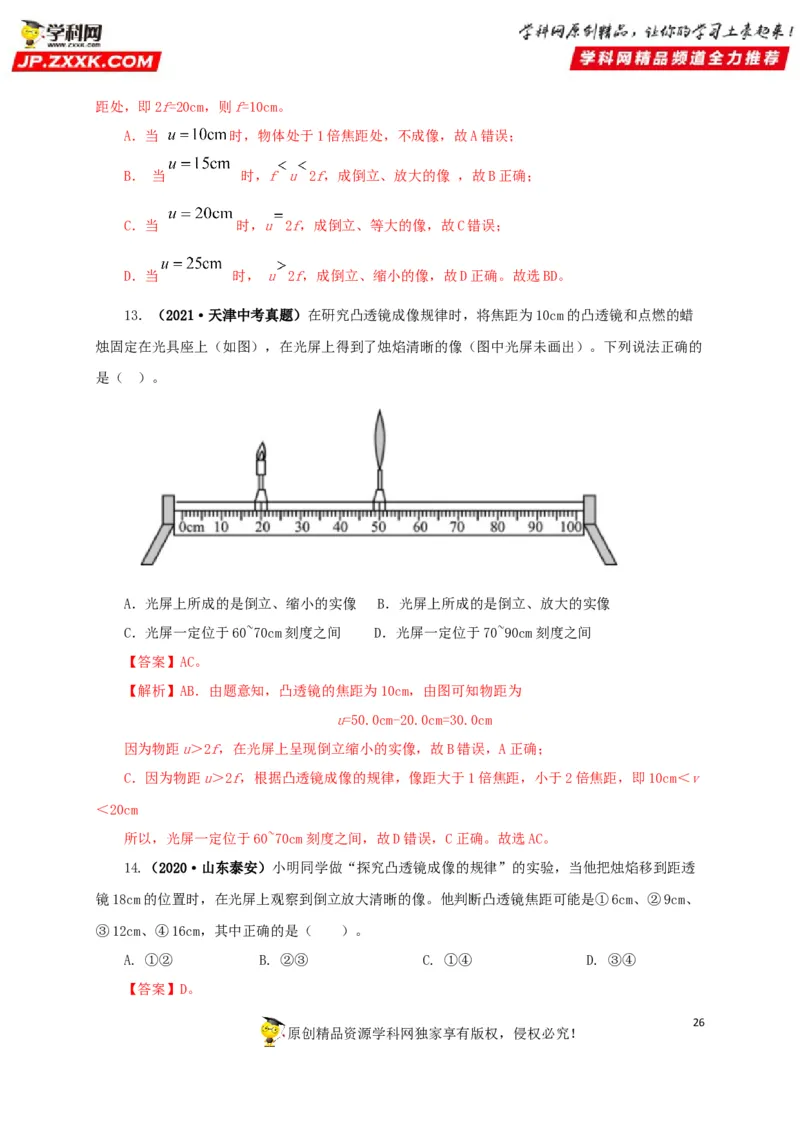

13．（2021·天津中考真题）在硏究凸透镜成像规律时，将焦距为10cm的凸透镜和点燃的蜡
烛固定在光具座上（如图），在光屏上得到了烛焰清晰的像（图中光屏未画出）。下列说法正确的
是（ ）。
A．光屏上所成的是倒立、缩小的实像 B．光屏上所成的是倒立、放大的实像
C．光屏一定位于60~70cm刻度之间 D．光屏一定位于70~90cm刻度之间
【答案】AC。
【解析】AB．由题意知，凸透镜的焦距为10cm，由图可知物距为
u=50.0cm-20.0cm=30.0cm
因为物距u＞2f，在光屏上呈现倒立缩小的实像，故B错误，A正确；
C．因为物距u＞2f，根据凸透镜成像的规律，像距大于1倍焦距，小于2倍焦距，即10cm＜v
＜20cm
所以，光屏一定位于60~70cm刻度之间，故D错误，C正确。故选AC。
14.（2020·山东泰安）小明同学做“探究凸透镜成像的规律”的实验，当他把烛焰移到距透
镜18cm的位置时，在光屏上观察到倒立放大清晰的像。他判断凸透镜焦距可能是①6cm、②9cm、
③12cm、④16cm，其中正确的是（ ）。
A. ①② B. ②③ C. ①④ D. ③④
【答案】D。
26
原创精品资源学科网独家享有版权，侵权必究！【解析】由题意可知，物距18cm，光屏上观察到倒立放大清晰的像，
所以，2f＞18cm＞f，18cm＞f＞9cm。
③12cm和④16cm符合题意。故选D。

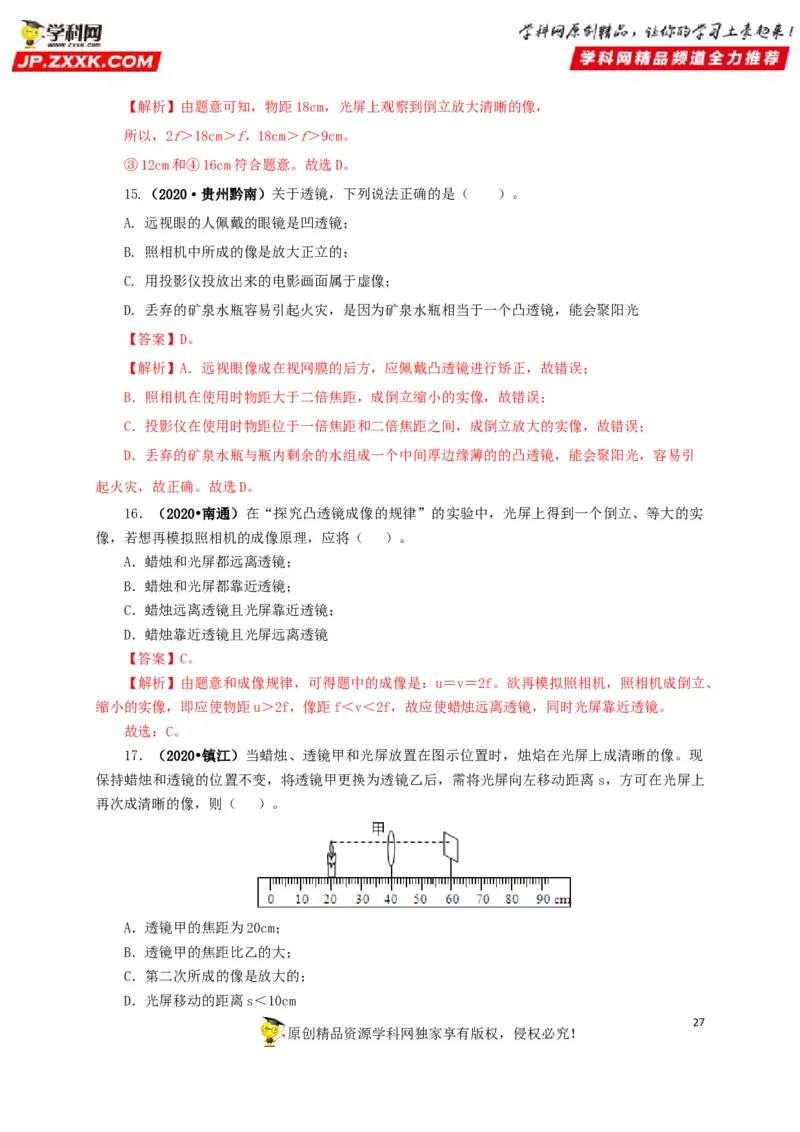

15.（2020·贵州黔南）关于透镜，下列说法正确的是（ ）。
A. 远视眼的人佩戴的眼镜是凹透镜；
B. 照相机中所成的像是放大正立的；
C. 用投影仪投放出来的电影画面属于虚像；
D. 丢弃的矿泉水瓶容易引起火灾，是因为矿泉水瓶相当于一个凸透镜，能会聚阳光
【答案】D。
【解析】A．远视眼像成在视网膜的后方，应佩戴凸透镜进行矫正，故错误；
B．照相机在使用时物距大于二倍焦距，成倒立缩小的实像，故错误；
C．投影仪在使用时物距位于一倍焦距和二倍焦距之间，成倒立放大的实像，故错误；
D．丢弃的矿泉水瓶与瓶内剩余的水组成一个中间厚边缘薄的的凸透镜，能会聚阳光，容易引
起火灾，故正确。故选D。
16．（2020•南通）在“探究凸透镜成像的规律”的实验中，光屏上得到一个倒立、等大的实
像，若想再模拟照相机的成像原理，应将（ ）。
A．蜡烛和光屏都远离透镜；
B．蜡烛和光屏都靠近透镜；
C．蜡烛远离透镜且光屏靠近透镜；
D．蜡烛靠近透镜且光屏远离透镜
【答案】C。
【解析】由题意和成像规律，可得题中的成像是：u＝v＝2f。欲再模拟照相机，照相机成倒立、
缩小的实像，即应使物距u＞2f，像距f＜v＜2f，故应使蜡烛远离透镜，同时光屏靠近透镜。
故选：C。
17．（2020•镇江）当蜡烛、透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像。现
保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离 s，方可在光屏上
再次成清晰的像，则（ ）。
A．透镜甲的焦距为20cm；
B．透镜甲的焦距比乙的大；
C．第二次所成的像是放大的；
D．光屏移动的距离s＜10cm
27
原创精品资源学科网独家享有版权，侵权必究！【答案】B。
【解析】A、由图可知，此时的u＝v＝2f，成的是倒立、等大的实像，所以2f＝20cm，则f＝
10cm，故A错误；
B、现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，此时
的像距减小，则物距不变的情况下，相当于减小了焦距，所以透镜甲的焦距比乙的大；故B正确；
C、替换乙后，此时的物距大于像距，成倒立、缩小的实像，故C错误；
D、由于不知道乙透镜的焦距的大小，所以无法判定光屏移动的距离，故D错误。故选：B。

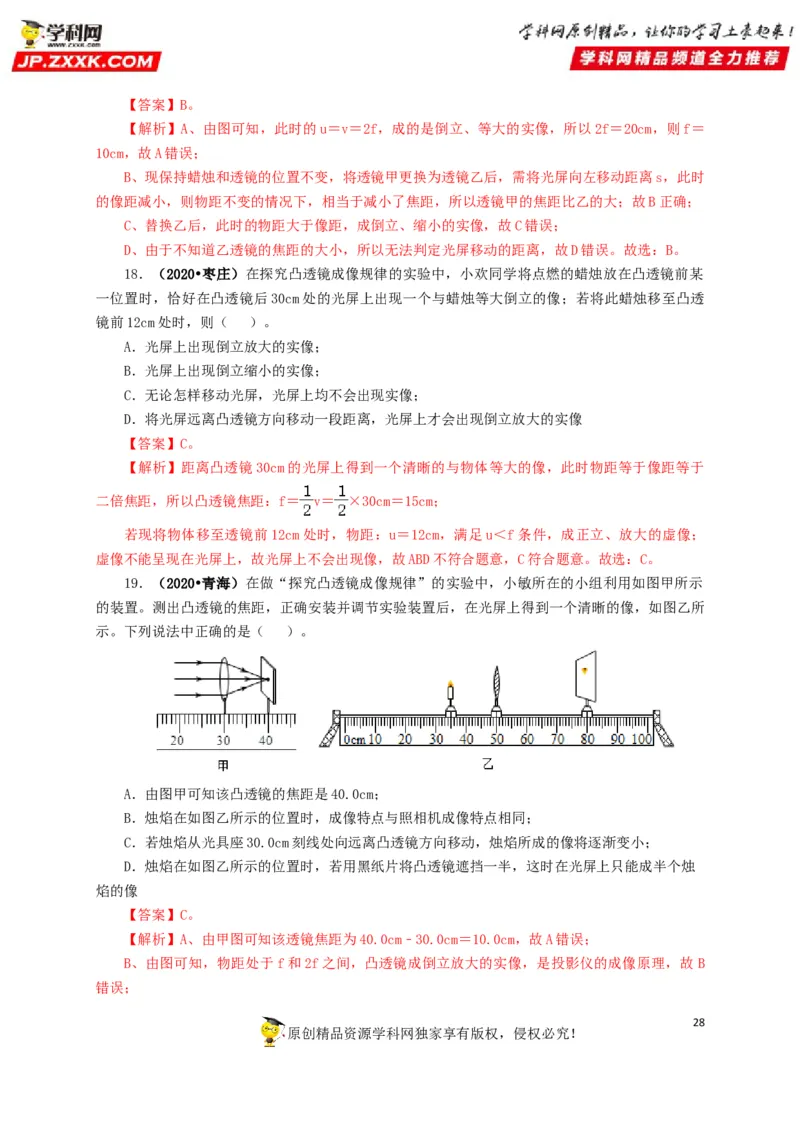

18．（2020•枣庄）在探究凸透镜成像规律的实验中，小欢同学将点燃的蜡烛放在凸透镜前某
一位置时，恰好在凸透镜后30cm处的光屏上出现一个与蜡烛等大倒立的像；若将此蜡烛移至凸透
镜前12cm处时，则（ ）。
A．光屏上出现倒立放大的实像；
B．光屏上出现倒立缩小的实像；
C．无论怎样移动光屏，光屏上均不会出现实像；
D．将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立放大的实像
【答案】C。
【解析】距离凸透镜30cm的光屏上得到一个清晰的与物体等大的像，此时物距等于像距等于
二倍焦距，所以凸透镜焦距：f＝ v＝ ×30cm＝15cm；
若现将物体移至透镜前12cm处时，物距：u＝12cm，满足u＜f条件，成正立、放大的虚像；
虚像不能呈现在光屏上，故光屏上不会出现像，故ABD不符合题意，C符合题意。故选：C。
19．（2020•青海）在做“探究凸透镜成像规律”的实验中，小敏所在的小组利用如图甲所示
的装置。测出凸透镜的焦距，正确安装并调节实验装置后，在光屏上得到一个清晰的像，如图乙所
示。下列说法中正确的是（ ）。
A．由图甲可知该凸透镜的焦距是40.0cm；
B．烛焰在如图乙所示的位置时，成像特点与照相机成像特点相同；
C．若烛焰从光具座30.0cm刻线处向远离凸透镜方向移动，烛焰所成的像将逐渐变小；
D．烛焰在如图乙所示的位置时，若用黑纸片将凸透镜遮挡一半，这时在光屏上只能成半个烛
焰的像
【答案】C。
【解析】A、由甲图可知该透镜焦距为40.0cm﹣30.0cm＝10.0cm，故A错误；
B、由图可知，物距处于f和2f之间，凸透镜成倒立放大的实像，是投影仪的成像原理，故 B
错误；
28

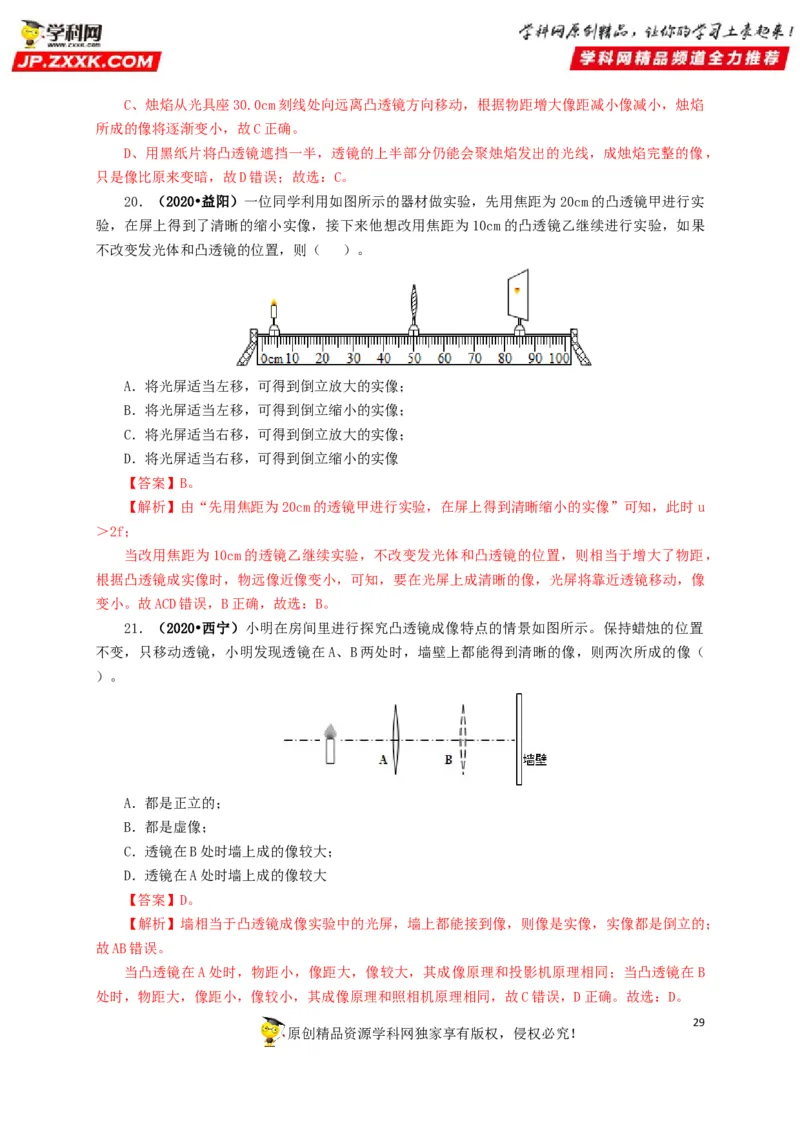

原创精品资源学科网独家享有版权，侵权必究！C、烛焰从光具座30.0cm刻线处向远离凸透镜方向移动，根据物距增大像距减小像减小，烛焰
所成的像将逐渐变小，故C正确。
D、用黑纸片将凸透镜遮挡一半，透镜的上半部分仍能会聚烛焰发出的光线，成烛焰完整的像，
只是像比原来变暗，故D错误；故选：C。
20．（2020•益阳）一位同学利用如图所示的器材做实验，先用焦距为20cm的凸透镜甲进行实
验，在屏上得到了清晰的缩小实像，接下来他想改用焦距为10cm的凸透镜乙继续进行实验，如果
不改变发光体和凸透镜的位置，则（ ）。
A．将光屏适当左移，可得到倒立放大的实像；
B．将光屏适当左移，可得到倒立缩小的实像；
C．将光屏适当右移，可得到倒立放大的实像；
D．将光屏适当右移，可得到倒立缩小的实像
【答案】B。
【解析】由“先用焦距为20cm的透镜甲进行实验，在屏上得到清晰缩小的实像”可知，此时u
＞2f；
当改用焦距为10cm的透镜乙继续实验，不改变发光体和凸透镜的位置，则相当于增大了物距，
根据凸透镜成实像时，物远像近像变小，可知，要在光屏上成清晰的像，光屏将靠近透镜移动，像
变小。故ACD错误，B正确，故选：B。
21．（2020•西宁）小明在房间里进行探究凸透镜成像特点的情景如图所示。保持蜡烛的位置
不变，只移动透镜，小明发现透镜在A、B两处时，墙壁上都能得到清晰的像，则两次所成的像（
）。
A．都是正立的；
B．都是虚像；
C．透镜在B处时墙上成的像较大；
D．透镜在A处时墙上成的像较大
【答案】D。
【解析】墙相当于凸透镜成像实验中的光屏，墙上都能接到像，则像是实像，实像都是倒立的；
故AB错误。
当凸透镜在A处时，物距小，像距大，像较大，其成像原理和投影机原理相同；当凸透镜在B
处时，物距大，像距小，像较小，其成像原理和照相机原理相同，故C错误，D正确。故选：D。
29

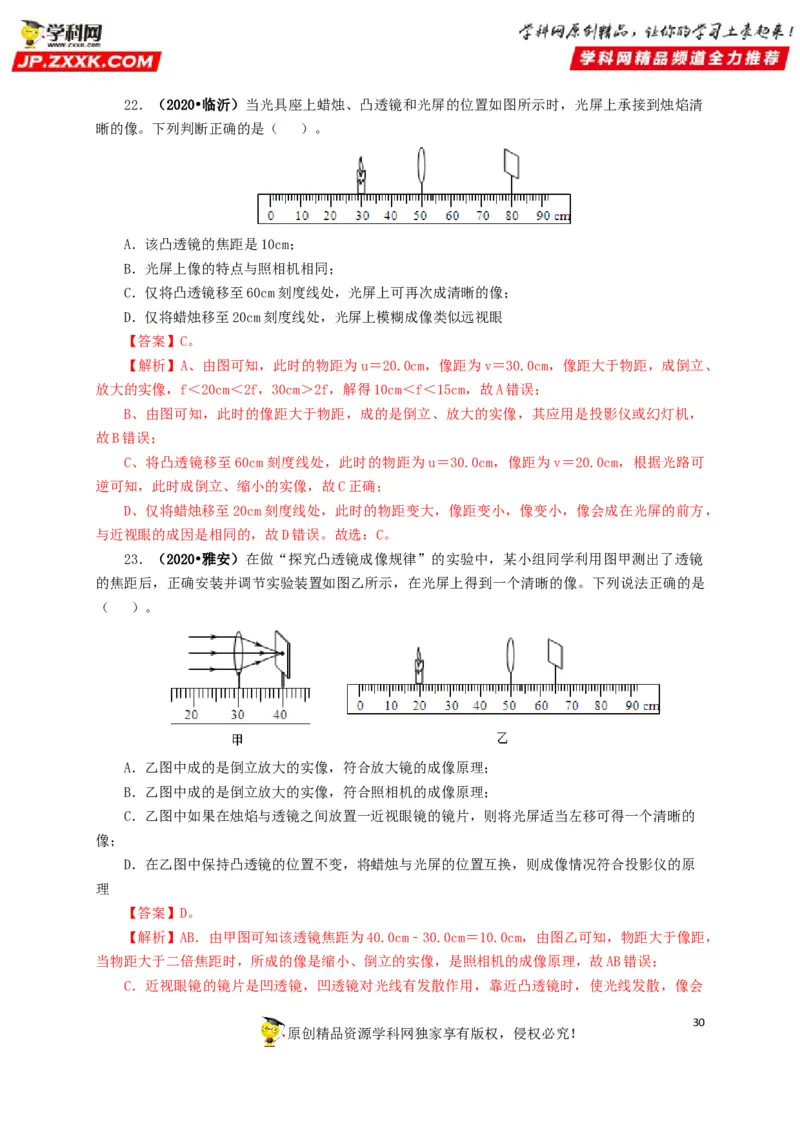

原创精品资源学科网独家享有版权，侵权必究！22．（2020•临沂）当光具座上蜡烛、凸透镜和光屏的位置如图所示时，光屏上承接到烛焰清
晰的像。下列判断正确的是（ ）。
A．该凸透镜的焦距是10cm；
B．光屏上像的特点与照相机相同；
C．仅将凸透镜移至60cm刻度线处，光屏上可再次成清晰的像；
D．仅将蜡烛移至20cm刻度线处，光屏上模糊成像类似远视眼
【答案】C。
【解析】A、由图可知，此时的物距为u＝20.0cm，像距为v＝30.0cm，像距大于物距，成倒立、
放大的实像，f＜20cm＜2f，30cm＞2f，解得10cm＜f＜15cm，故A错误；
B、由图可知，此时的像距大于物距，成的是倒立、放大的实像，其应用是投影仪或幻灯机，
故B错误；
C、将凸透镜移至60cm刻度线处，此时的物距为u＝30.0cm，像距为v＝20.0cm，根据光路可
逆可知，此时成倒立、缩小的实像，故C正确；
D、仅将蜡烛移至20cm刻度线处，此时的物距变大，像距变小，像变小，像会成在光屏的前方，
与近视眼的成因是相同的，故D错误。故选：C。
23．（2020•雅安）在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜
的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。下列说法正确的是
（ ）。
A．乙图中成的是倒立放大的实像，符合放大镜的成像原理；
B．乙图中成的是倒立放大的实像，符合照相机的成像原理；
C．乙图中如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的
像；
D．在乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，则成像情况符合投影仪的原
理
【答案】D。
【解析】AB．由甲图可知该透镜焦距为40.0cm﹣30.0cm＝10.0cm，由图乙可知，物距大于像距，
当物距大于二倍焦距时，所成的像是缩小、倒立的实像，是照相机的成像原理，故AB错误；
C．近视眼镜的镜片是凹透镜，凹透镜对光线有发散作用，靠近凸透镜时，使光线发散，像会
30
原创精品资源学科网独家享有版权，侵权必究！聚在光屏的后方，像距增大，在光屏上要得到清晰的像，光屏要远离凸透镜，即要将光屏向右移动
才能在光屏上成清晰的像，故C错误。
D．根据光路的可逆性，若将光屏和蜡烛的位置互换，在光屏上仍能成像，此时物距小于像距，
凸透镜成倒立放大的实像，其应用是投影仪，故D正确。故选：D。

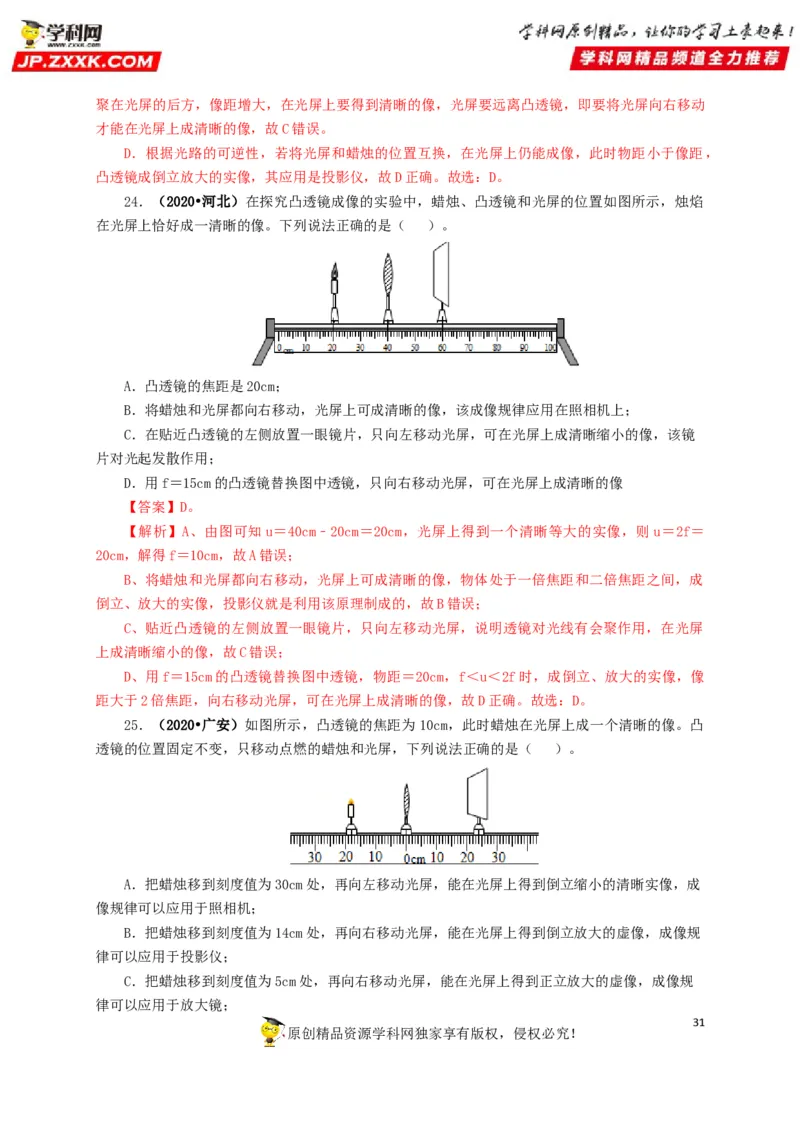

24．（2020•河北）在探究凸透镜成像的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰
在光屏上恰好成一清晰的像。下列说法正确的是（ ）。
A．凸透镜的焦距是20cm；
B．将蜡烛和光屏都向右移动，光屏上可成清晰的像，该成像规律应用在照相机上；
C．在贴近凸透镜的左侧放置一眼镜片，只向左移动光屏，可在光屏上成清晰缩小的像，该镜
片对光起发散作用；
D．用f＝15cm的凸透镜替换图中透镜，只向右移动光屏，可在光屏上成清晰的像
【答案】D。
【解析】A、由图可知u＝40cm﹣20cm＝20cm，光屏上得到一个清晰等大的实像，则u＝2f＝
20cm，解得f＝10cm，故A错误；
B、将蜡烛和光屏都向右移动，光屏上可成清晰的像，物体处于一倍焦距和二倍焦距之间，成
倒立、放大的实像，投影仪就是利用该原理制成的，故B错误；
C、贴近凸透镜的左侧放置一眼镜片，只向左移动光屏，说明透镜对光线有会聚作用，在光屏
上成清晰缩小的像，故C错误；
D、用f＝15cm的凸透镜替换图中透镜，物距＝20cm，f＜u＜2f时，成倒立、放大的实像，像
距大于2倍焦距，向右移动光屏，可在光屏上成清晰的像，故D正确。故选：D。
25．（2020•广安）如图所示，凸透镜的焦距为10cm，此时蜡烛在光屏上成一个清晰的像。凸
透镜的位置固定不变，只移动点燃的蜡烛和光屏，下列说法正确的是（ ）。
A．把蜡烛移到刻度值为30cm处，再向左移动光屏，能在光屏上得到倒立缩小的清晰实像，成
像规律可以应用于照相机；
B．把蜡烛移到刻度值为14cm处，再向右移动光屏，能在光屏上得到倒立放大的虚像，成像规
律可以应用于投影仪；
C．把蜡烛移到刻度值为5cm处，再向右移动光屏，能在光屏上得到正立放大的虚像，成像规
律可以应用于放大镜；
31
原创精品资源学科网独家享有版权，侵权必究！D．蜡烛在光屏上已成一个清晰的像，如果在蜡烛和凸透镜之间放一个近视眼镜，为了在光屏
上重新得到清晰的像，光屏应向左移动
【答案】A。
【解析】A、蜡烛移到刻度值为30cm处，u＞2f，成倒立、缩小的实像，像距2fv＞f，光屏应
向左移动，是照相机工作原理，故A正确；
B、蜡烛移到刻度值为14cm处，2f＞u＞f，成倒立、放大的实像，故B错误；
C、蜡烛移到刻度值为5cm处，u＜f，成正立、放大的虚像，虚像不能呈现在光屏上，故 C错
误；
D、近视镜片是凹透镜，对光线起发散作用，放置后，光线延迟会聚，像距变大，应向右移动
光屏才能得到清晰的像，故D错误。故选：A。

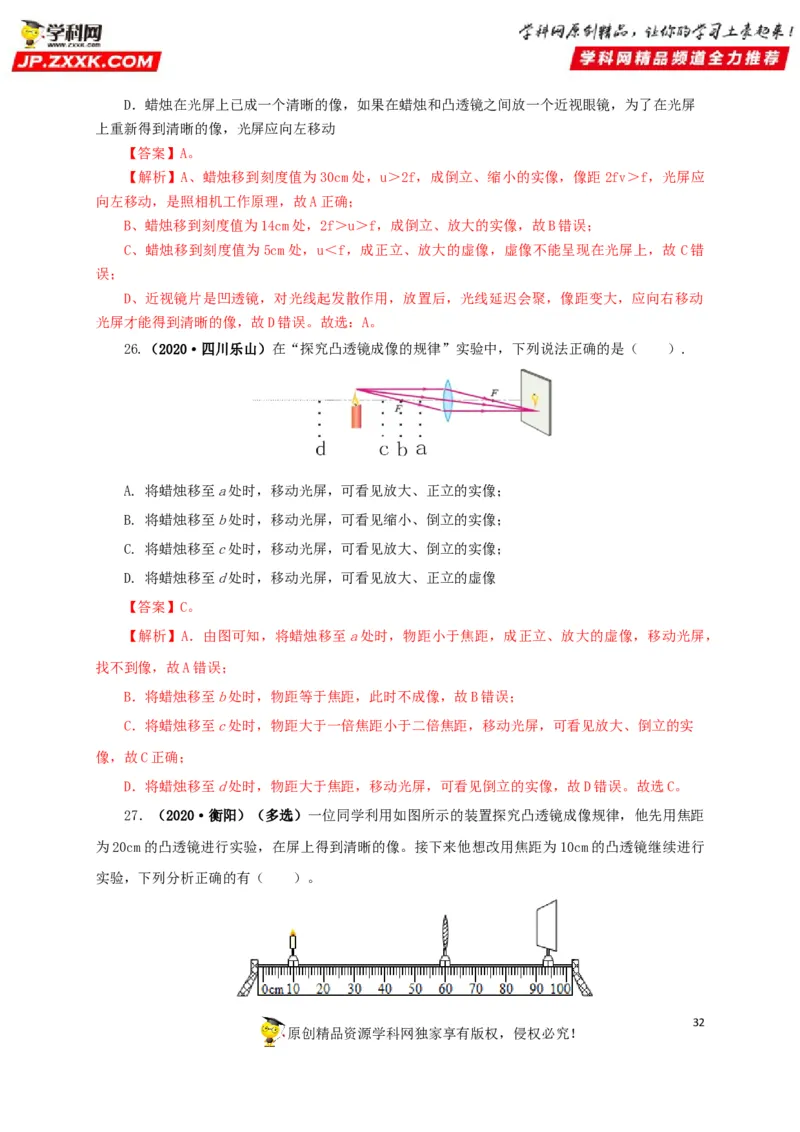

26.（2020·四川乐山）在“探究凸透镜成像的规律”实验中，下列说法正确的是（ ）.
A. 将蜡烛移至a处时，移动光屏，可看见放大、正立的实像；
B. 将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像；
C. 将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像；
D. 将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像
【答案】C。
【解析】A．由图可知，将蜡烛移至a处时，物距小于焦距，成正立、放大的虚像，移动光屏，
找不到像，故A错误；
B．将蜡烛移至b处时，物距等于焦距，此时不成像，故B错误；
C．将蜡烛移至c处时，物距大于一倍焦距小于二倍焦距，移动光屏，可看见放大、倒立的实
像，故C正确；
D．将蜡烛移至d处时，物距大于焦距，移动光屏，可看见倒立的实像，故D错误。故选C。
27．（2020·衡阳）（多选）一位同学利用如图所示的装置探究凸透镜成像规律，他先用焦距
为20cm的凸透镜进行实验，在屏上得到清晰的像。接下来他想改用焦距为10cm的凸透镜继续进行
实验，下列分析正确的有（ ）。
32
原创精品资源学科网独家享有版权，侵权必究！A．要使光屏再次成清晰的像，可只将光屏向右移；
B．要使光屏再次成清晰的像，可只将蜡烛向右移；
C．若只移动光屏重新得到清晰的像，像将变大；
D．若只移动蜡烛重新得到清晰的像，像将变大
【答案】BD。
【解析】AB、先用焦距为20cm的凸透镜进行实验，在屏上得到清晰的像，接下来改用焦距为
10cm的凸透镜继续进行实验，在蜡烛和凸透镜位置不变的情况下，相当于增大了物距，则像距应该
减小，所以应该将光屏向左移动，才能在光屏上呈现清晰的像；若不移动光屏，此时应该减小物距
来增大像距，即将蜡烛向右移动，故A错误，B正确；
C、若只移动光屏重新得到清晰的像，像距变小了，则像会变小，故C错误；
D、若只移动蜡烛重新得到清晰的像，物距变小，像距变大，像将变大，故D正确。
故选：BD。

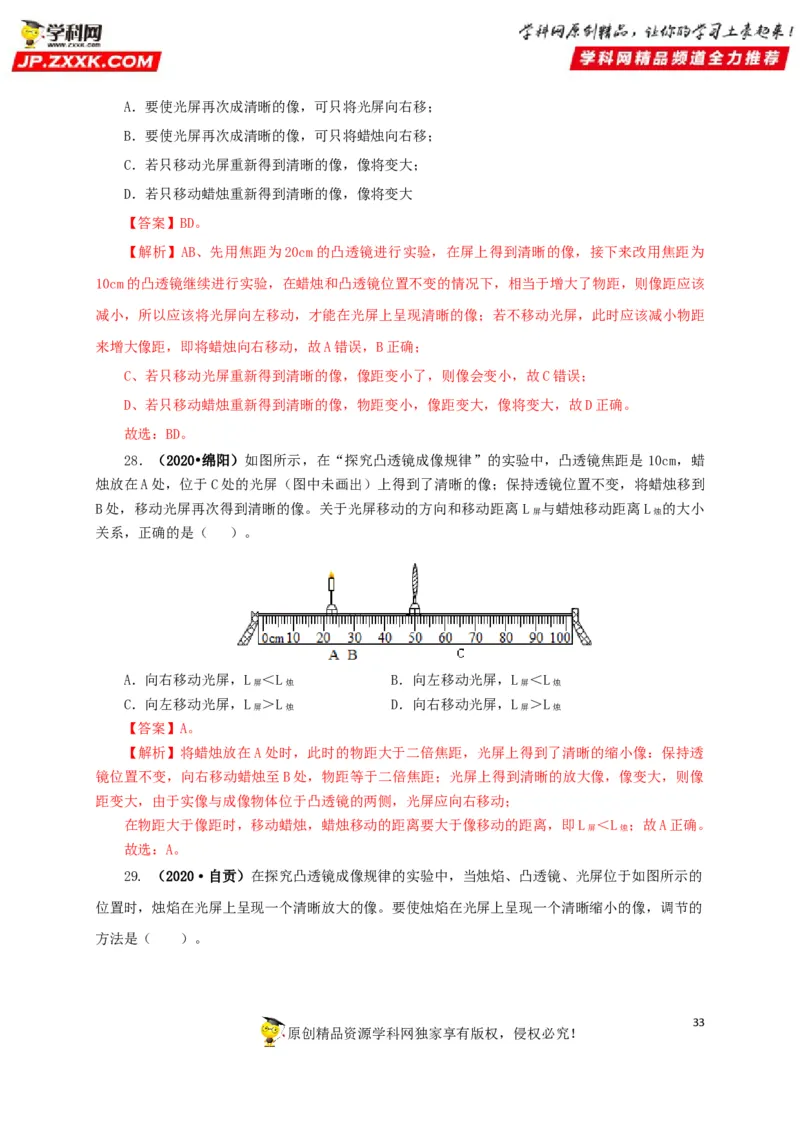

28．（2020•绵阳）如图所示，在“探究凸透镜成像规律”的实验中，凸透镜焦距是 10cm，蜡
烛放在A处，位于C处的光屏（图中未画出）上得到了清晰的像；保持透镜位置不变，将蜡烛移到
B处，移动光屏再次得到清晰的像。关于光屏移动的方向和移动距离 L 与蜡烛移动距离L 的大小
屏 烛
关系，正确的是（ ）。
A．向右移动光屏，L ＜L B．向左移动光屏，L ＜L
屏 烛 屏 烛
C．向左移动光屏，L ＞L D．向右移动光屏，L ＞L
屏 烛 屏 烛
【答案】A。
【解析】将蜡烛放在A处时，此时的物距大于二倍焦距，光屏上得到了清晰的缩小像：保持透
镜位置不变，向右移动蜡烛至B处，物距等于二倍焦距；光屏上得到清晰的放大像，像变大，则像
距变大，由于实像与成像物体位于凸透镜的两侧，光屏应向右移动；
在物距大于像距时，移动蜡烛，蜡烛移动的距离要大于像移动的距离，即L ＜L ；故A正确。
屏 烛
故选：A。
29. （2020·自贡）在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的
位置时，烛焰在光屏上呈现一个清晰放大的像。要使烛焰在光屏上呈现一个清晰缩小的像，调节的
方法是（ ）。
33
原创精品资源学科网独家享有版权，侵权必究！A. 透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动；
B. 透镜不动，蜡烛远离透镜移动，光屏远离透镜移动；
C. 透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动；
D. 透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动
【答案】A。
【解析】由图知道，此时物距小于像距，成倒立放大的实像，要使光屏上呈现倒立、缩小的实
像，要增大物距，同时减小像距，所以在凸透镜不动时，蜡烛远离凸透镜，同时光屏靠近凸透镜，
故选A。

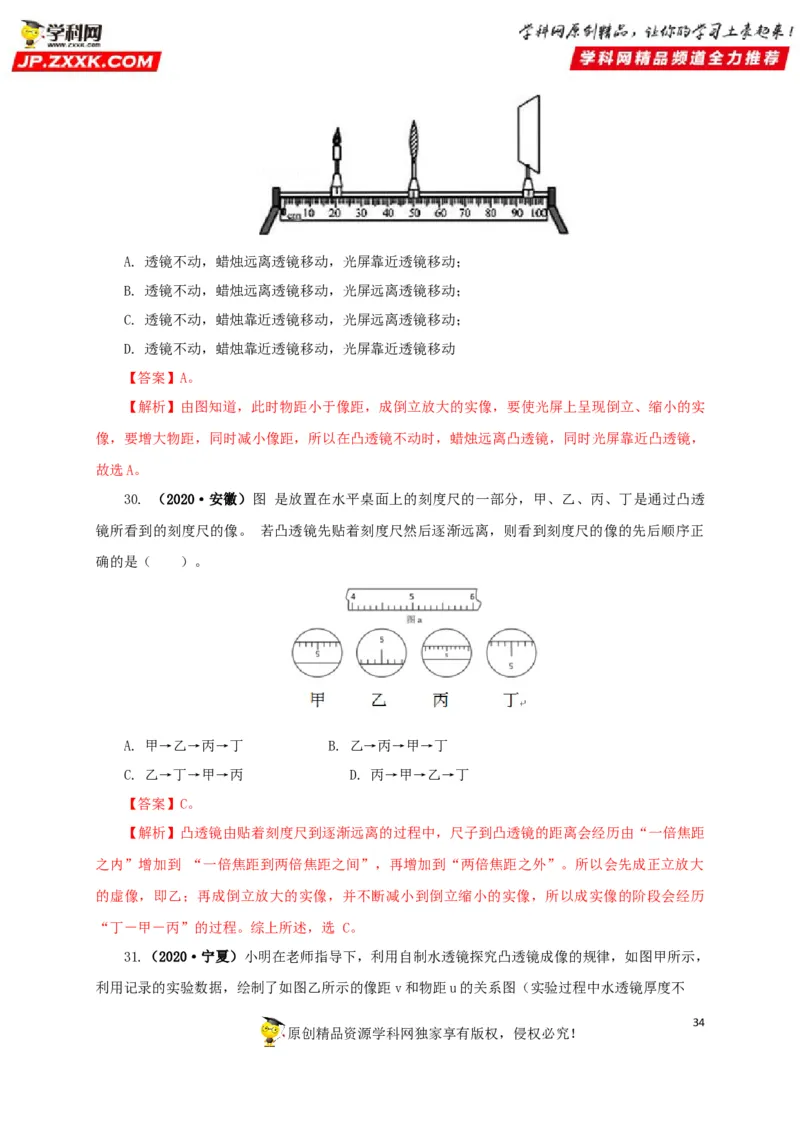

30. （2020·安徽）图 是放置在水平桌面上的刻度尺的一部分，甲、乙、丙、丁是通过凸透
镜所看到的刻度尺的像。 若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序正
确的是（ ）。
A. 甲→乙→丙→丁 B. 乙→丙→甲→丁
C. 乙→丁→甲→丙 D. 丙→甲→乙→丁
【答案】C。
【解析】凸透镜由贴着刻度尺到逐渐远离的过程中，尺子到凸透镜的距离会经历由“一倍焦距
之内”增加到 “一倍焦距到两倍焦距之间”，再增加到“两倍焦距之外”。所以会先成正立放大
的虚像，即乙；再成倒立放大的实像，并不断减小到倒立缩小的实像，所以成实像的阶段会经历
“丁－甲－丙”的过程。综上所述，选 C。
31.（2020·宁夏）小明在老师指导下，利用自制水透镜探究凸透镜成像的规律，如图甲所示，
利用记录的实验数据，绘制了如图乙所示的像距v和物距u的关系图（实验过程中水透镜厚度不
34

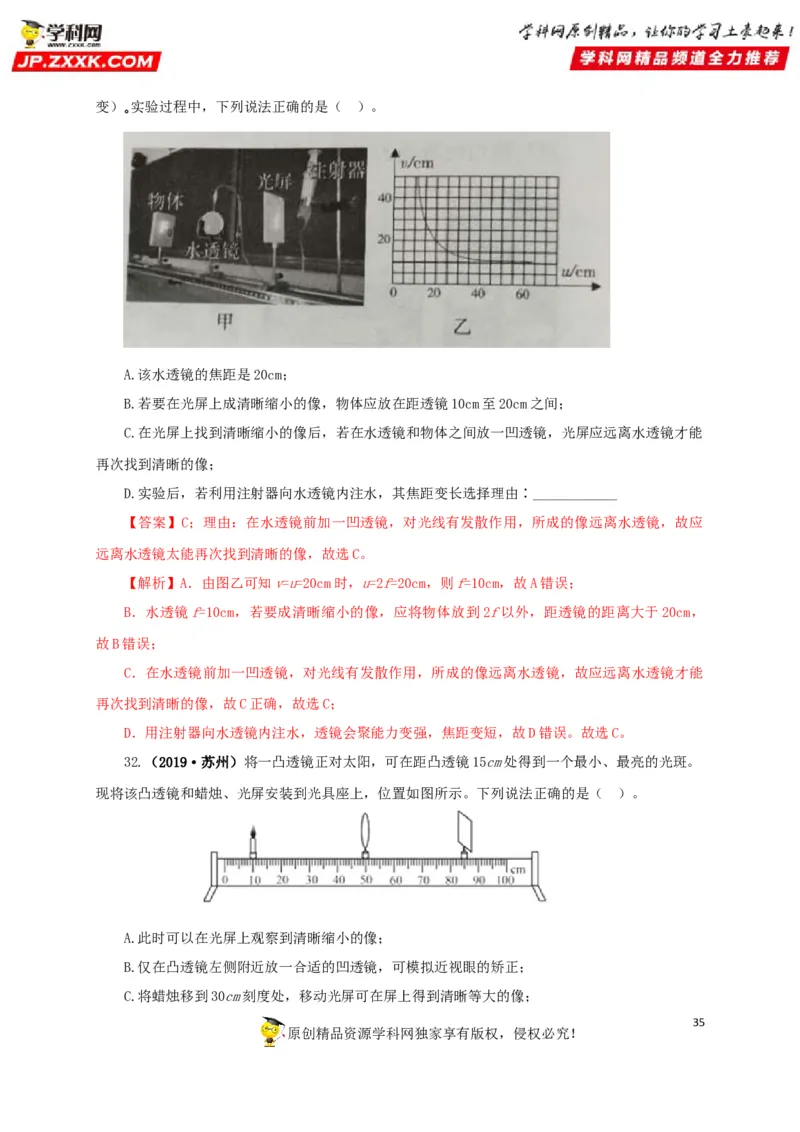

原创精品资源学科网独家享有版权，侵权必究！变）｡实验过程中，下列说法正确的是（ ）。
A.该水透镜的焦距是20cm；
B.若要在光屏上成清晰缩小的像，物体应放在距透镜10cm至20cm之间；
C.在光屏上找到清晰缩小的像后，若在水透镜和物体之间放一凹透镜，光屏应远离水透镜才能
再次找到清晰的像；
D.实验后，若利用注射器向水透镜内注水，其焦距变长选择理由∶____________
【答案】C；理由：在水透镜前加一凹透镜，对光线有发散作用，所成的像远离水透镜，故应
远离水透镜太能再次找到清晰的像，故选C。
【解析】A．由图乙可知v=u=20cm时，u=2f=20cm，则f=10cm，故A错误；
B．水透镜f=10cm，若要成清晰缩小的像，应将物体放到2f以外，距透镜的距离大于20cm，
故B错误；
C．在水透镜前加一凹透镜，对光线有发散作用，所成的像远离水透镜，故应远离水透镜才能
再次找到清晰的像，故C正确，故选C；
D．用注射器向水透镜内注水，透镜会聚能力变强，焦距变短，故D错误。故选C。
32.（2019·苏州）将一凸透镜正对太阳，可在距凸透镜15cm处得到一个最小、最亮的光斑。
现将该凸透镜和蜡烛、光屏安装到光具座上，位置如图所示。下列说法正确的是（ ）。
A.此时可以在光屏上观察到清晰缩小的像；
B.仅在凸透镜左侧附近放一合适的凹透镜，可模拟近视眼的矫正；
C.将蜡烛移到30cm刻度处，移动光屏可在屏上得到清晰等大的像；
35
原创精品资源学科网独家享有版权，侵权必究！D.将蜡烛移到40cm刻度处，移动光屏可在屏上得到清晰放大的像
【答案】B。
【解析】A、从图上看出，物距u=50.0cm-10.0cm=40.0cm。v=85cm-50cm=35cm，凸透镜u＞
2f，2f＞v＞f，成倒立、缩小的实像，此时像距大于二倍焦距，不会得到清晰的像，故A错误；
B、由A分析可知，像距较大要延迟光线会聚，应在凸透镜左侧附近放一合适的凹透镜，可模
拟近视眼的矫正，故B正确；
C、u=v=2f，凸透镜成倒立等大的实像，由图可知，将蜡烛移到 30cm 刻度处，
u=50cm-30cm=20cm≠2f，故移动光屏不能在屏上得到清晰等大的像。故C错误；
D、将蜡烛移到40cm刻度处，u=50cm-40cm=10cm，物距满足u＜f，成正立、放大的虚像，虚像
不能成在光屏上。故D错误。故选B。

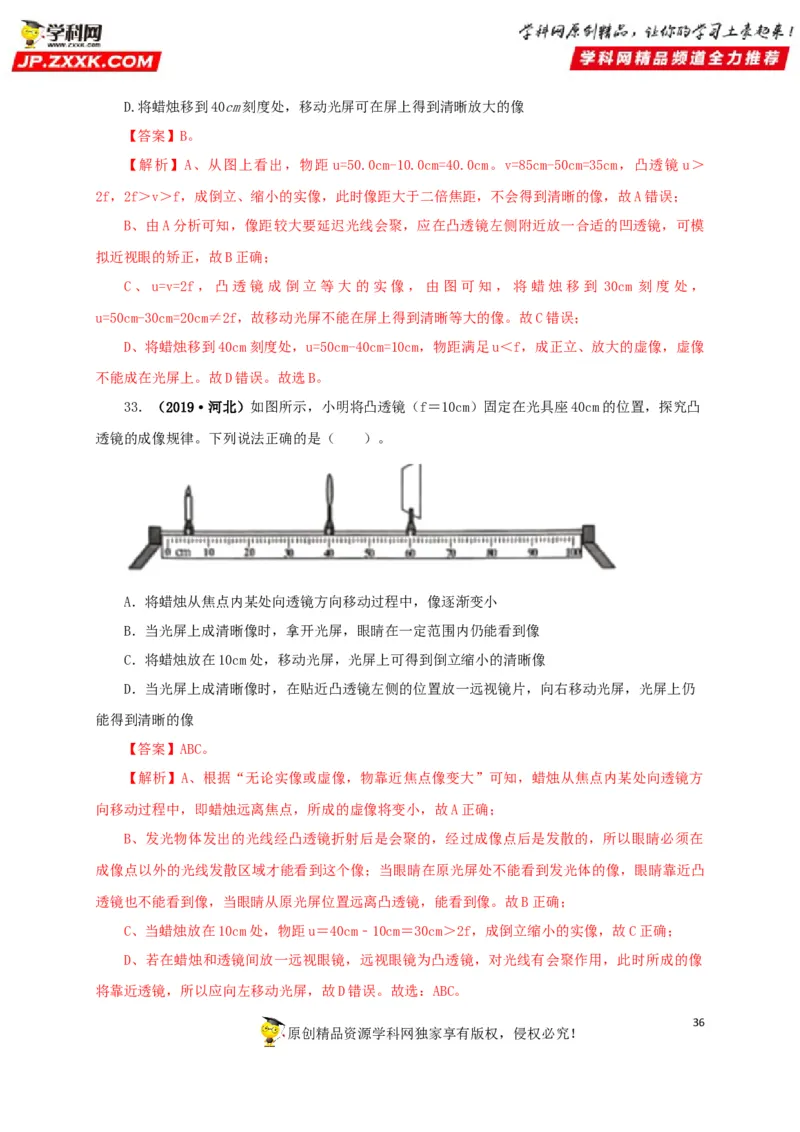

33．（2019·河北）如图所示，小明将凸透镜（f＝10cm）固定在光具座40cm的位置，探究凸
透镜的成像规律。下列说法正确的是（ ）。
A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小
B．当光屏上成清晰像时，拿开光屏，眼睛在一定范围内仍能看到像
C．将蜡烛放在10cm处，移动光屏，光屏上可得到倒立缩小的清晰像
D．当光屏上成清晰像时，在贴近凸透镜左侧的位置放一远视镜片，向右移动光屏，光屏上仍
能得到清晰的像
【答案】ABC。
【解析】A、根据“无论实像或虚像，物靠近焦点像变大”可知，蜡烛从焦点内某处向透镜方
向移动过程中，即蜡烛远离焦点，所成的虚像将变小，故A正确；
B、发光物体发出的光线经凸透镜折射后是会聚的，经过成像点后是发散的，所以眼睛必须在
成像点以外的光线发散区域才能看到这个像；当眼睛在原光屏处不能看到发光体的像，眼睛靠近凸
透镜也不能看到像，当眼睛从原光屏位置远离凸透镜，能看到像。故B正确；
C、当蜡烛放在10cm处，物距u＝40cm﹣10cm＝30cm＞2f，成倒立缩小的实像，故C正确；
D、若在蜡烛和透镜间放一远视眼镜，远视眼镜为凸透镜，对光线有会聚作用，此时所成的像
将靠近透镜，所以应向左移动光屏，故D错误。故选：ABC。
36

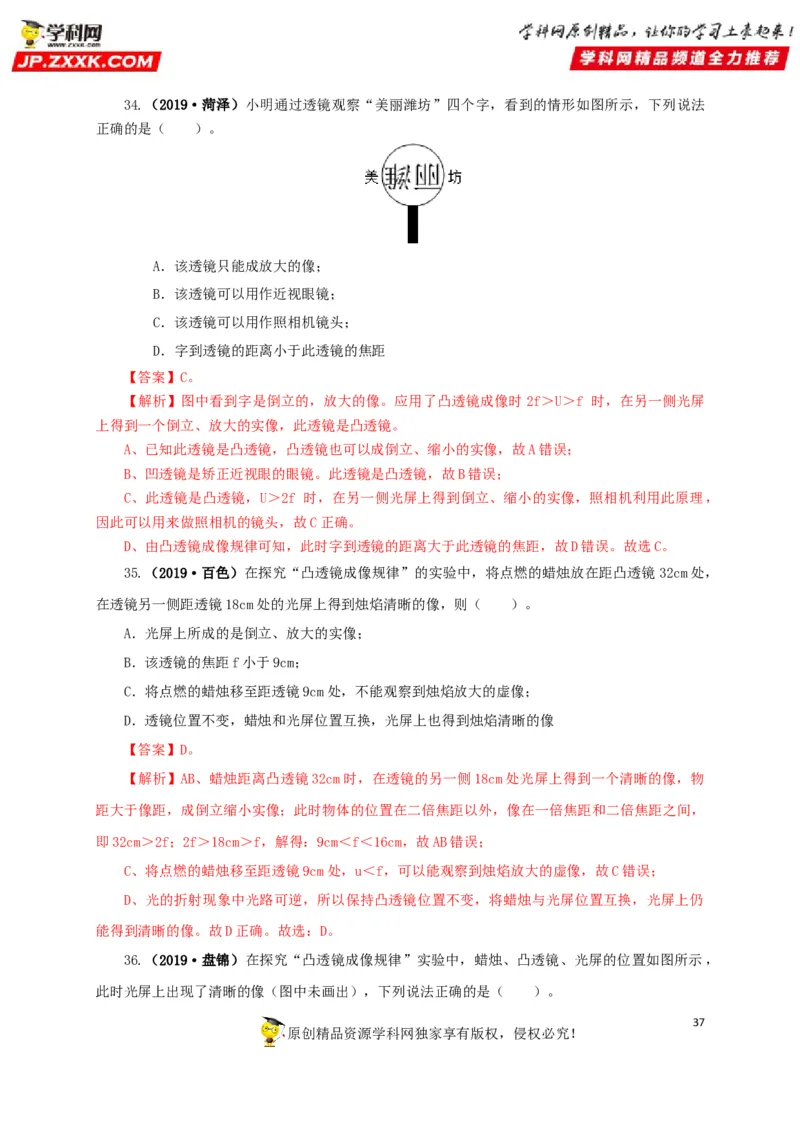

原创精品资源学科网独家享有版权，侵权必究！34.（2019·菏泽）小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示，下列说法
正确的是（ ）。
A．该透镜只能成放大的像；
B．该透镜可以用作近视眼镜；
C．该透镜可以用作照相机镜头；
D．字到透镜的距离小于此透镜的焦距
【答案】C。
【解析】图中看到字是倒立的，放大的像。应用了凸透镜成像时2f＞U＞f 时，在另一侧光屏
上得到一个倒立、放大的实像，此透镜是凸透镜。
A、已知此透镜是凸透镜，凸透镜也可以成倒立、缩小的实像，故A错误；
B、凹透镜是矫正近视眼的眼镜。此透镜是凸透镜，故B错误；
C、此透镜是凸透镜，U＞2f 时，在另一侧光屏上得到倒立、缩小的实像，照相机利用此原理，
因此可以用来做照相机的镜头，故C正确。
D、由凸透镜成像规律可知，此时字到透镜的距离大于此透镜的焦距，故D错误。故选C。
35.（2019·百色）在探究“凸透镜成像规律”的实验中，将点燃的蜡烛放在距凸透镜 32cm处，
在透镜另一侧距透镜18cm处的光屏上得到烛焰清晰的像，则（ ）。
A．光屏上所成的是倒立、放大的实像；
B．该透镜的焦距f小于9cm；
C．将点燃的蜡烛移至距透镜9cm处，不能观察到烛焰放大的虚像；
D．透镜位置不变，蜡烛和光屏位置互换，光屏上也得到烛焰清晰的像
【答案】D。
【解析】AB、蜡烛距离凸透镜32cm时，在透镜的另一侧18cm处光屏上得到一个清晰的像，物
距大于像距，成倒立缩小实像；此时物体的位置在二倍焦距以外，像在一倍焦距和二倍焦距之间，
即32cm＞2f；2f＞18cm＞f，解得：9cm＜f＜16cm，故AB错误；
C、将点燃的蜡烛移至距透镜9cm处，u＜f，可以能观察到烛焰放大的虚像，故C错误；
D、光的折射现象中光路可逆，所以保持凸透镜位置不变，将蜡烛与光屏位置互换，光屏上仍
能得到清晰的像。故D正确。故选：D。

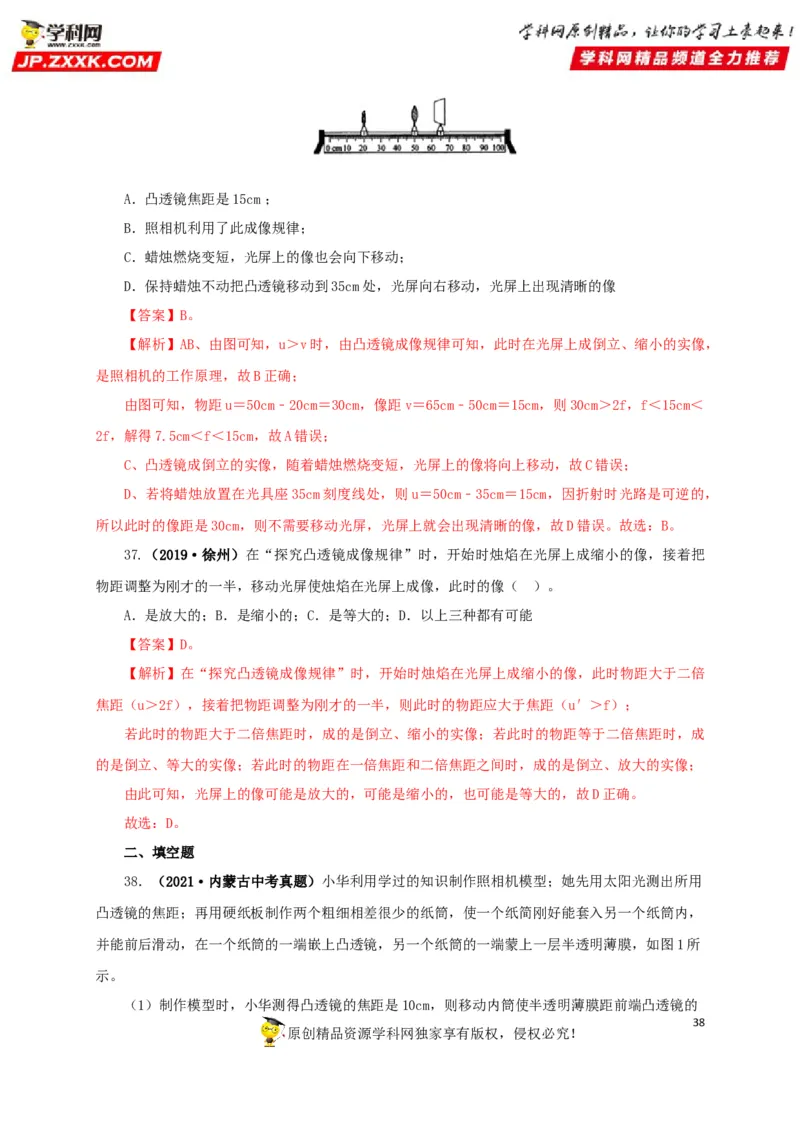

36.（2019·盘锦）在探究“凸透镜成像规律”实验中，蜡烛、凸透镜、光屏的位置如图所示，
此时光屏上出现了清晰的像（图中未画出），下列说法正确的是（ ）。
37
原创精品资源学科网独家享有版权，侵权必究！A．凸透镜焦距是15cm ；
B．照相机利用了此成像规律；
C．蜡烛燃烧变短，光屏上的像也会向下移动；
D．保持蜡烛不动把凸透镜移动到35cm处，光屏向右移动，光屏上出现清晰的像
【答案】B。
【解析】AB、由图可知，u＞v时，由凸透镜成像规律可知，此时在光屏上成倒立、缩小的实像，
是照相机的工作原理，故B正确；
由图可知，物距u＝50cm﹣20cm＝30cm，像距v＝65cm﹣50cm＝15cm，则30cm＞2f，f＜15cm＜
2f，解得7.5cm＜f＜15cm，故A错误；
C、凸透镜成倒立的实像，随着蜡烛燃烧变短，光屏上的像将向上移动，故C错误；
D、若将蜡烛放置在光具座35cm刻度线处，则u＝50cm﹣35cm＝15cm，因折射时光路是可逆的，
所以此时的像距是30cm，则不需要移动光屏，光屏上就会出现清晰的像，故D错误。故选：B。
37.（2019·徐州）在“探究凸透镜成像规律”时，开始时烛焰在光屏上成缩小的像，接着把
物距调整为刚才的一半，移动光屏使烛焰在光屏上成像，此时的像（ ）。
A．是放大的；B．是缩小的；C．是等大的；D．以上三种都有可能
【答案】D。
【解析】在“探究凸透镜成像规律”时，开始时烛焰在光屏上成缩小的像，此时物距大于二倍
焦距（u＞2f），接着把物距调整为刚才的一半，则此时的物距应大于焦距（u′＞f）；
若此时的物距大于二倍焦距时，成的是倒立、缩小的实像；若此时的物距等于二倍焦距时，成
的是倒立、等大的实像；若此时的物距在一倍焦距和二倍焦距之间时，成的是倒立、放大的实像；
由此可知，光屏上的像可能是放大的，可能是缩小的，也可能是等大的，故D正确。
故选：D。
二、填空题

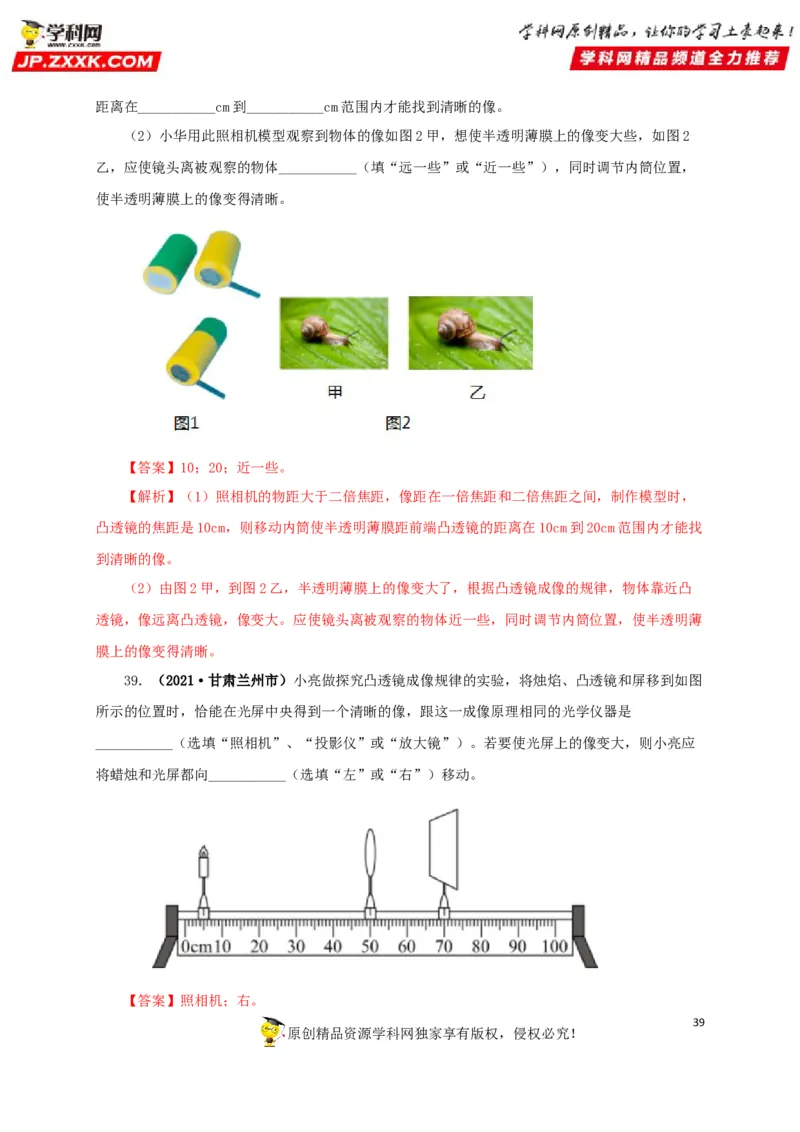

38．（2021·内蒙古中考真题）小华利用学过的知识制作照相机模型；她先用太阳光测出所用
凸透镜的焦距；再用硬纸板制作两个粗细相差很少的纸筒，使一个纸简刚好能套入另一个纸筒内，
并能前后滑动，在一个纸筒的一端嵌上凸透镜，另一个纸筒的一端蒙上一层半透明薄膜，如图1所
示。
（1）制作模型时，小华测得凸透镜的焦距是10cm，则移动内筒使半透明薄膜距前端凸透镜的
38
原创精品资源学科网独家享有版权，侵权必究！距离在___________cm到___________cm范围内才能找到清晰的像。
（2）小华用此照相机模型观察到物体的像如图2甲，想使半透明薄膜上的像变大些，如图2
乙，应使镜头离被观察的物体___________（填“远一些”或“近一些”），同时调节内筒位置，
使半透明薄膜上的像变得清晰。
【答案】10；20；近一些。
【解析】（1）照相机的物距大于二倍焦距，像距在一倍焦距和二倍焦距之间，制作模型时，
凸透镜的焦距是10cm，则移动内筒使半透明薄膜距前端凸透镜的距离在10cm到20cm范围内才能找
到清晰的像。
（2）由图2甲，到图2乙，半透明薄膜上的像变大了，根据凸透镜成像的规律，物体靠近凸
透镜，像远离凸透镜，像变大。应使镜头离被观察的物体近一些，同时调节内筒位置，使半透明薄
膜上的像变得清晰。
39．（2021·甘肃兰州市）小亮做探究凸透镜成像规律的实验，将烛焰、凸透镜和屏移到如图
所示的位置时，恰能在光屏中央得到一个清晰的像，跟这一成像原理相同的光学仪器是
___________（选填“照相机”、“投影仪”或“放大镜”）。若要使光屏上的像变大，则小亮应
将蜡烛和光屏都向___________（选填“左”或“右”）移动。
【答案】照相机；右。
39
原创精品资源学科网独家享有版权，侵权必究！【解析】析图可知，此时物距大于像距，由此判断物体是在该凸透镜的两倍焦距以外，照相机
就是根据这个原理制成的。
当物体离透镜越近时，光屏上的像越大，像离透镜越远，所以要使光屏上的像变大，则小亮应
将蜡烛和光屏都向右移动。

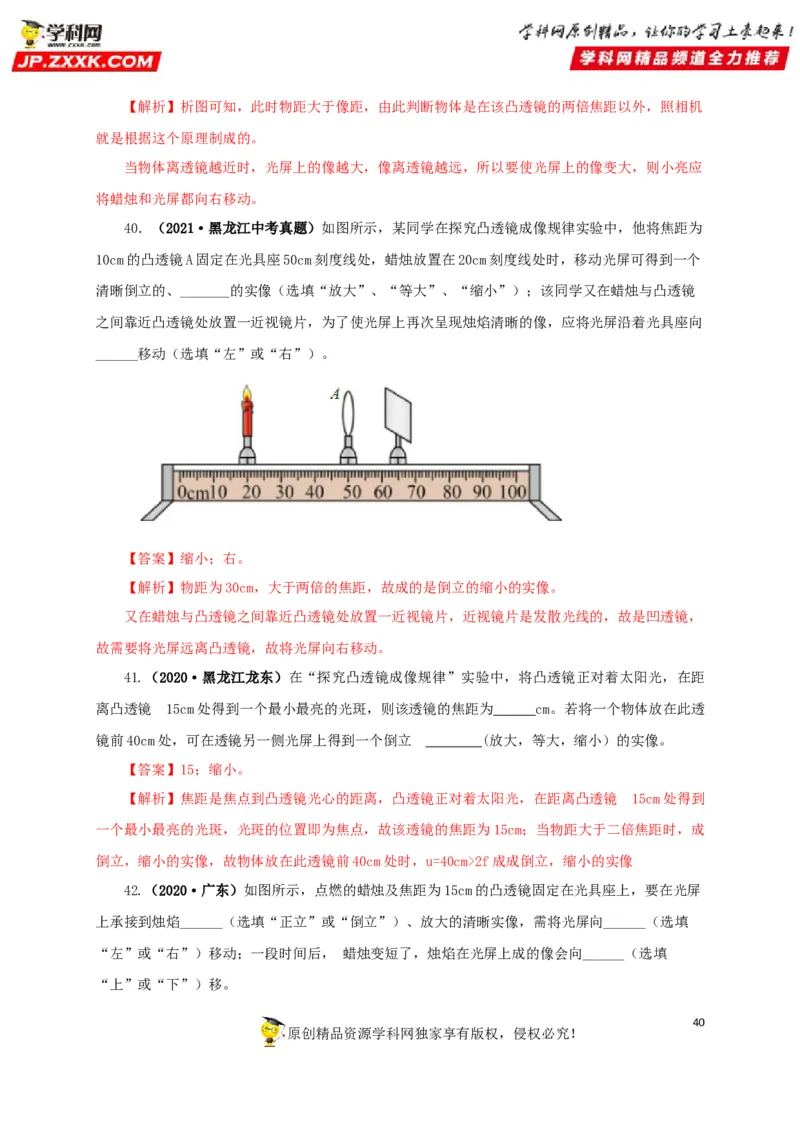

40．（2021·黑龙江中考真题）如图所示，某同学在探究凸透镜成像规律实验中，他将焦距为
10cm的凸透镜A固定在光具座50cm刻度线处，蜡烛放置在20cm刻度线处时，移动光屏可得到一个
清晰倒立的、_______的实像（选填“放大”、“等大”、“缩小”）；该同学又在蜡烛与凸透镜
之间靠近凸透镜处放置一近视镜片，为了使光屏上再次呈现烛焰清晰的像，应将光屏沿着光具座向
______移动（选填“左”或“右”）。
【答案】缩小；右。
【解析】物距为30cm，大于两倍的焦距，故成的是倒立的缩小的实像。
又在蜡烛与凸透镜之间靠近凸透镜处放置一近视镜片，近视镜片是发散光线的，故是凹透镜，
故需要将光屏远离凸透镜，故将光屏向右移动。
41.（2020·黑龙江龙东）在“探究凸透镜成像规律”实验中，将凸透镜正对着太阳光，在距
离凸透镜 15cm处得到一个最小最亮的光斑，则该透镜的焦距为 cm。若将一个物体放在此透
镜前40cm处，可在透镜另一侧光屏上得到一个倒立 (放大，等大，缩小）的实像。
【答案】15；缩小。
【解析】焦距是焦点到凸透镜光心的距离，凸透镜正对着太阳光，在距离凸透镜 15cm处得到
一个最小最亮的光斑，光斑的位置即为焦点，故该透镜的焦距为15cm；当物距大于二倍焦距时，成
倒立，缩小的实像，故物体放在此透镜前40cm处时，u=40cm>2f成成倒立，缩小的实像

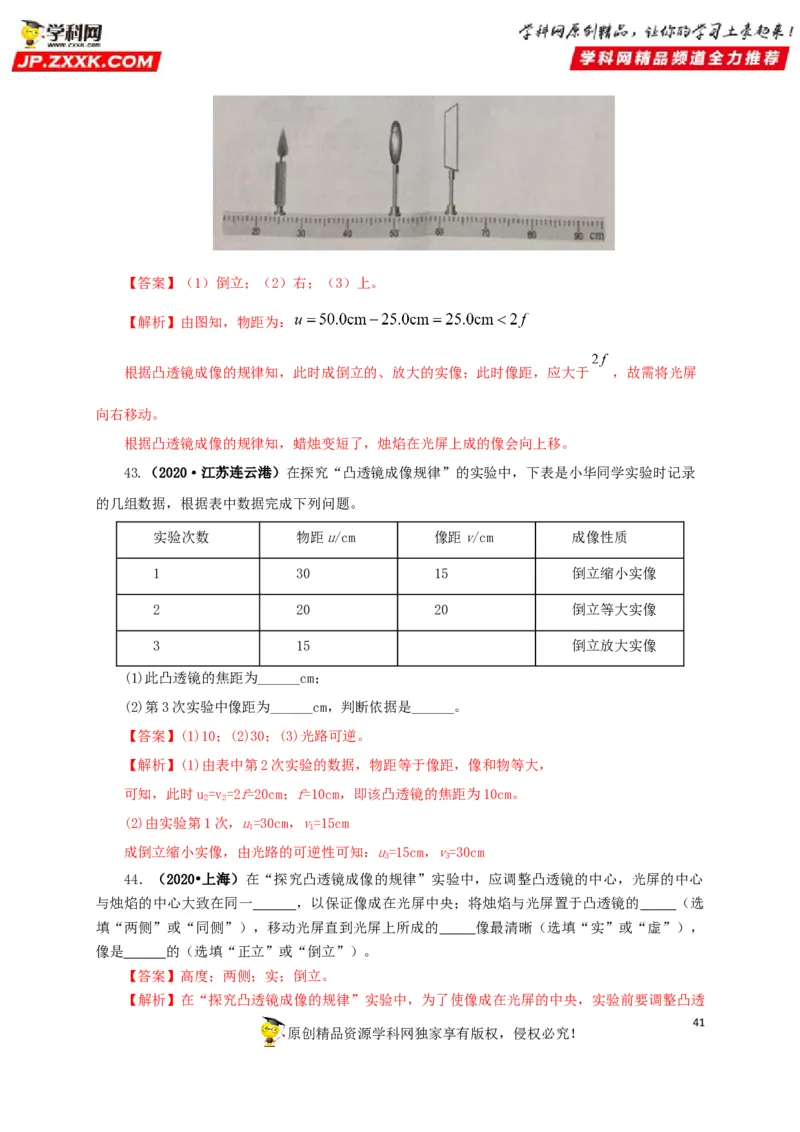

42.（2020·广东）如图所示，点燃的蜡烛及焦距为15cm的凸透镜固定在光具座上，要在光屏
上承接到烛焰______（选填“正立”或“倒立”）、放大的清晰实像，需将光屏向______（选填
“左”或“右”）移动；一段时间后， 蜡烛变短了，烛焰在光屏上成的像会向______（选填
“上”或“下”）移。
40
原创精品资源学科网独家享有版权，侵权必究！【答案】（1）倒立；（2）右；（3）上。
【解析】由图知，物距为：
根据凸透镜成像的规律知，此时成倒立的、放大的实像；此时像距，应大于 ，故需将光屏
向右移动。
根据凸透镜成像的规律知，蜡烛变短了，烛焰在光屏上成的像会向上移。
43.（2020·江苏连云港）在探究“凸透镜成像规律”的实验中，下表是小华同学实验时记录
的几组数据，根据表中数据完成下列问题。
实验次数 物距u/cm 像距v/cm 成像性质
1 30 15 倒立缩小实像
2 20 20 倒立等大实像
3 15 倒立放大实像
(1)此凸透镜的焦距为______cm；
(2)第3次实验中像距为______cm，判断依据是______。
【答案】(1)10；(2)30；(3)光路可逆。
【解析】(1)由表中第2次实验的数据，物距等于像距，像和物等大，
可知，此时u=v=2f=20cm；f=10cm，即该凸透镜的焦距为10cm。
2 2
(2)由实验第1次，u=30cm，v=15cm
1 1
成倒立缩小实像，由光路的可逆性可知：u=15cm，v=30cm
3 3
44．（2020•上海）在“探究凸透镜成像的规律”实验中，应调整凸透镜的中心，光屏的中心
与烛焰的中心大致在同一 ，以保证像成在光屏中央；将烛焰与光屏置于凸透镜的 （选
填“两侧”或“同侧”），移动光屏直到光屏上所成的 像最清晰（选填“实”或“虚”），
像是 的（选填“正立”或“倒立”）。
【答案】高度；两侧；实；倒立。
【解析】在“探究凸透镜成像的规律”实验中，为了使像成在光屏的中央，实验前要调整凸透
41
原创精品资源学科网独家享有版权，侵权必究！镜的中心，光屏的中心与烛焰的中心大致在同一高度；
实像与物体在透镜的两侧，所以将烛焰与光屏置于凸透镜的两侧；
光屏能接收到的像是实像，虚像不可以用光屏接收，实像都是倒立的，虚像都是正立的。
故答案为：高度；两侧；实；倒立。

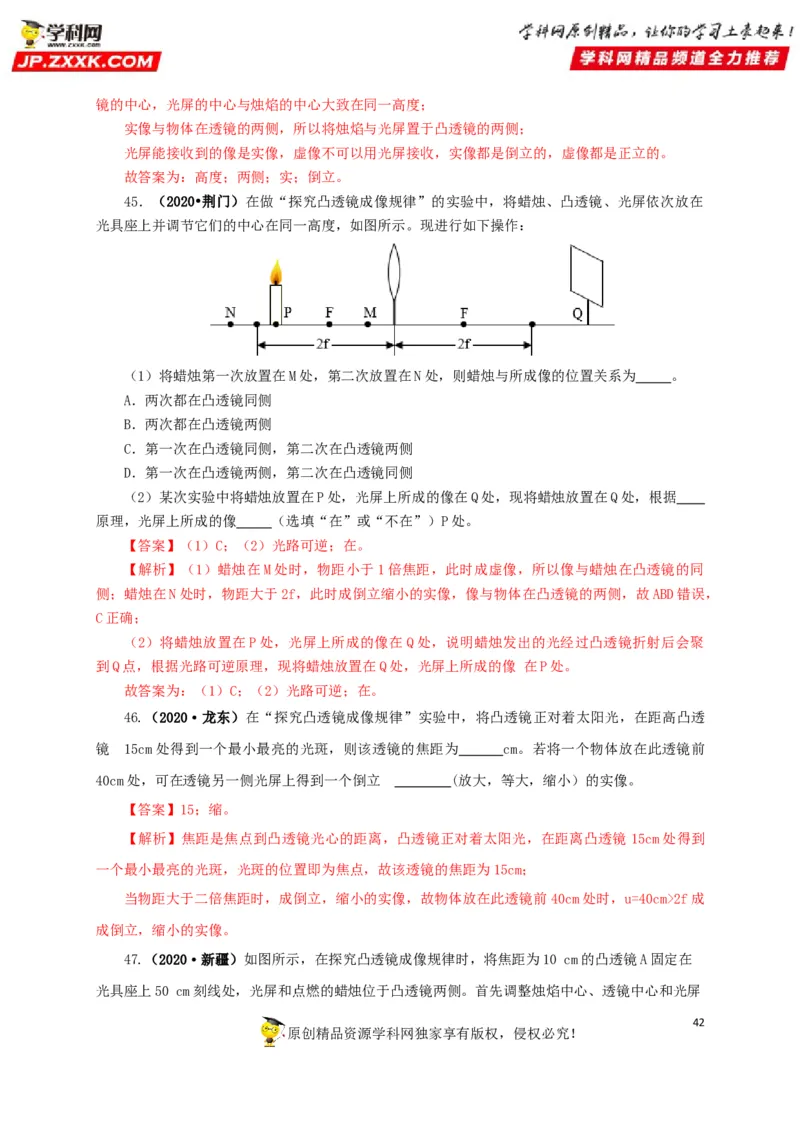

45．（2020•荆门）在做“探究凸透镜成像规律”的实验中，将蜡烛、凸透镜、光屏依次放在
光具座上并调节它们的中心在同一高度，如图所示。现进行如下操作：
（1）将蜡烛第一次放置在M处，第二次放置在N处，则蜡烛与所成像的位置关系为 。
A．两次都在凸透镜同侧
B．两次都在凸透镜两侧
C．第一次在凸透镜同侧，第二次在凸透镜两侧
D．第一次在凸透镜两侧，第二次在凸透镜同侧
（2）某次实验中将蜡烛放置在P处，光屏上所成的像在Q处，现将蜡烛放置在Q处，根据
原理，光屏上所成的像 （选填“在”或“不在”）P处。
【答案】（1）C；（2）光路可逆；在。
【解析】（1）蜡烛在M处时，物距小于1倍焦距，此时成虚像，所以像与蜡烛在凸透镜的同
侧；蜡烛在N处时，物距大于2f，此时成倒立缩小的实像，像与物体在凸透镜的两侧，故ABD错误，
C正确；
（2）将蜡烛放置在P处，光屏上所成的像在Q处，说明蜡烛发出的光经过凸透镜折射后会聚
到Q点，根据光路可逆原理，现将蜡烛放置在Q处，光屏上所成的像 在P处。
故答案为：（1）C；（2）光路可逆；在。
46.（2020·龙东）在“探究凸透镜成像规律”实验中，将凸透镜正对着太阳光，在距高凸透
镜 15cm处得到一个最小最亮的光斑，则该透镜的焦距为 cm。若将一个物体放在此透镜前
40cm处，可在透镜另一侧光屏上得到一个倒立 (放大，等大，缩小）的实像。
【答案】15；缩。
【解析】焦距是焦点到凸透镜光心的距离，凸透镜正对着太阳光，在距离凸透镜 15cm处得到
一个最小最亮的光斑，光斑的位置即为焦点，故该透镜的焦距为15cm；
当物距大于二倍焦距时，成倒立，缩小的实像，故物体放在此透镜前40cm处时，u=40cm>2f成
成倒立，缩小的实像。
47.（2020·新疆）如图所示，在探究凸透镜成像规律时，将焦距为10 cm的凸透镜A固定在
光具座上50 cm刻线处，光屏和点燃的蜡烛位于凸透镜两侧。首先调整烛焰中心、透镜中心和光屏
42

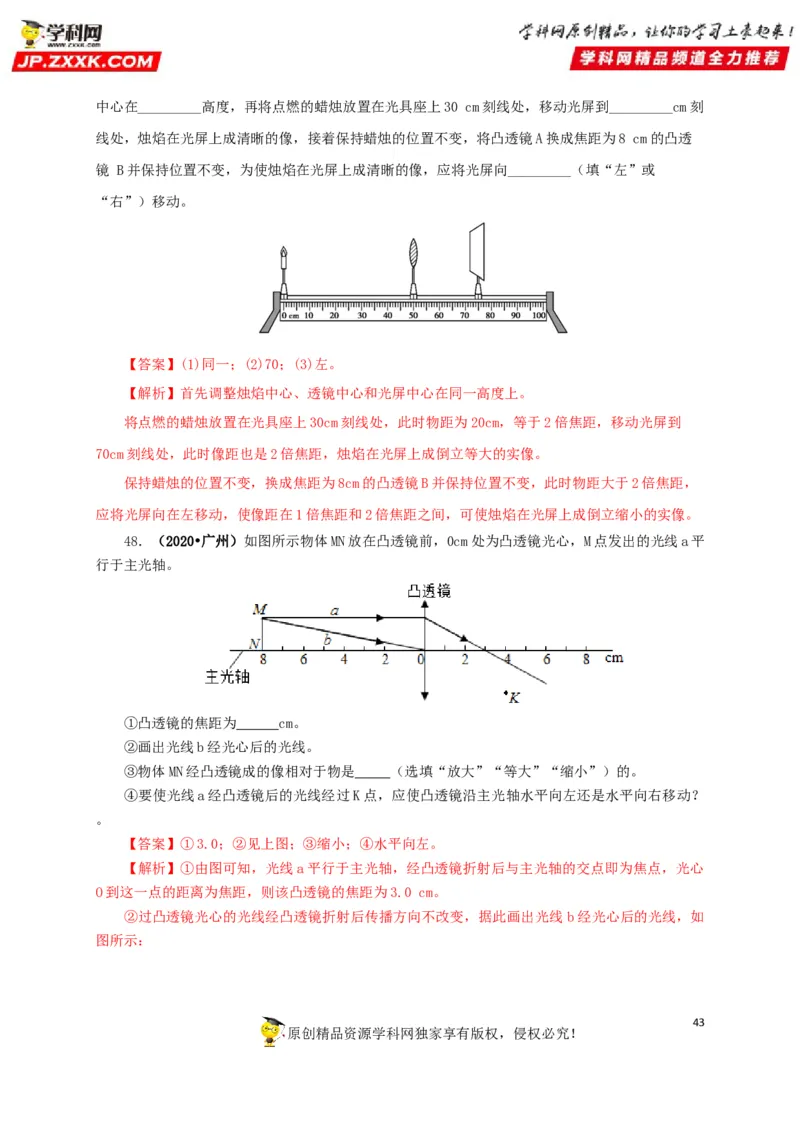

原创精品资源学科网独家享有版权，侵权必究！中心在_________高度，再将点燃的蜡烛放置在光具座上30 cm刻线处，移动光屏到_________cm刻
线处，烛焰在光屏上成清晰的像，接着保持蜡烛的位置不变，将凸透镜A换成焦距为8 cm的凸透
镜 B并保持位置不变，为使烛焰在光屏上成清晰的像，应将光屏向_________（填“左”或
“右”）移动。
【答案】(1)同一；(2)70；(3)左。
【解析】首先调整烛焰中心、透镜中心和光屏中心在同一高度上。
将点燃的蜡烛放置在光具座上30cm刻线处，此时物距为20cm，等于2倍焦距，移动光屏到
70cm刻线处，此时像距也是2倍焦距，烛焰在光屏上成倒立等大的实像。
保持蜡烛的位置不变，换成焦距为8cm的凸透镜B并保持位置不变，此时物距大于2倍焦距，
应将光屏向在左移动，使像距在1倍焦距和2倍焦距之间，可使烛焰在光屏上成倒立缩小的实像。
48．（2020•广州）如图所示物体MN放在凸透镜前，0cm处为凸透镜光心，M点发出的光线a平
行于主光轴。
①凸透镜的焦距为 cm。
②画出光线b经光心后的光线。
③物体MN经凸透镜成的像相对于物是 （选填“放大”“等大”“缩小”）的。
④要使光线a经凸透镜后的光线经过K点，应使凸透镜沿主光轴水平向左还是水平向右移动？
。
【答案】①3.0；②见上图；③缩小；④水平向左。
【解析】①由图可知，光线a平行于主光轴，经凸透镜折射后与主光轴的交点即为焦点，光心
O到这一点的距离为焦距，则该凸透镜的焦距为3.0 cm。
②过凸透镜光心的光线经凸透镜折射后传播方向不改变，据此画出光线 b经光心后的光线，如
图所示：
43
原创精品资源学科网独家享有版权，侵权必究！③由图知，物距u＝8.0cm，大于2倍焦距，由凸透镜成像规律可知此时成倒立缩小的实像，即
物体MN经凸透镜成的像相对于物是缩小的；
④因光线a的入射点和光心的距离不变（等于MN），且凸透镜的焦距不变，所以两次光线a的
折射光线应平行，作出光线a经凸透镜后的光线经过K点的光路图，如图所示，所以应将凸透镜水
平向左移动，
故答案为：①3.0；②见上图；③缩小；④水平向左。

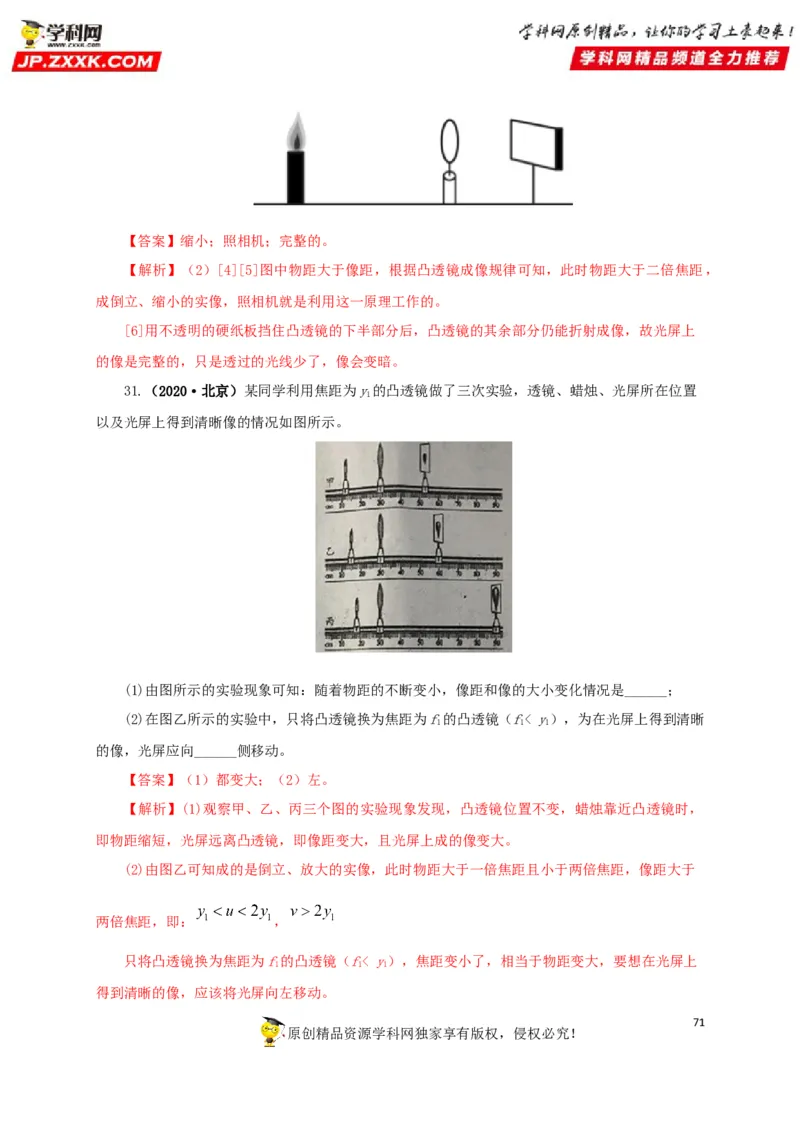

49．（2020•北京）某同学利用焦距为f 的凸透镜做了三次实验，透镜、蜡烛、光屏所在位置
1
以及光屏上得到清晰像的情况如图所示。
（1）由图所示的实验现象可知：随着物距的不断变小，像距和像的大小变化情况是 。
（2）在图乙所示的实验中，只将凸透镜换为焦距为f的凸透镜（f＜f ），为在光屏上得到清
1
晰的像，光屏应向 侧移动。
【答案】（1）都变大；（2）左。
【解析】（1）由图甲、乙、丙所示现象可知，凸透镜成实像时，随物距变小，像距变大、像
变大；
（2）在图乙所示的实验中，将焦距为f 的凸透镜换为焦距为f的凸透镜，凸透镜的焦距变小，
1
44
原创精品资源学科网独家享有版权，侵权必究！对光线的会聚能力变强，蜡烛火焰发出的光线经凸透镜后提前会聚成像，使像距变小，要得到清晰
的像，光屏应向左移动。
故答案为：（1）都变大；（2）左。

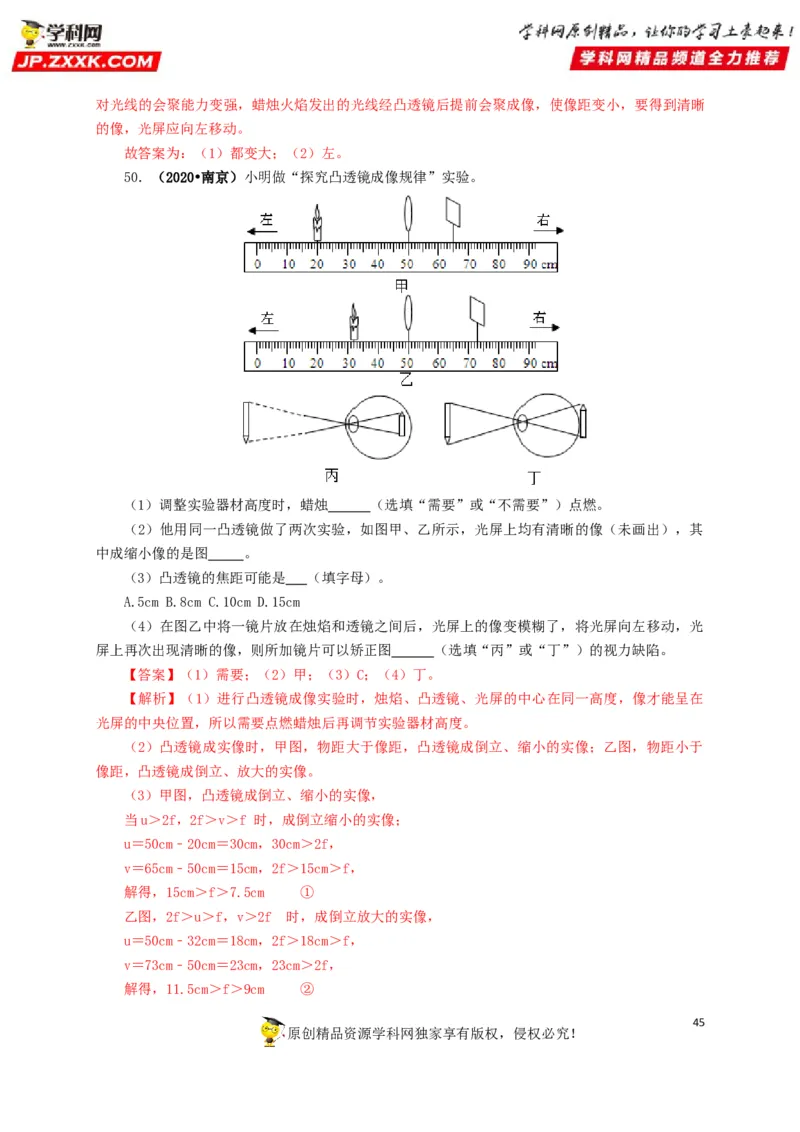

50．（2020•南京）小明做“探究凸透镜成像规律”实验。
（1）调整实验器材高度时，蜡烛 （选填“需要”或“不需要”）点燃。
（2）他用同一凸透镜做了两次实验，如图甲、乙所示，光屏上均有清晰的像（未画出），其
中成缩小像的是图 。
（3）凸透镜的焦距可能是 （填字母）。
A.5cm B.8cm C.10cm D.15cm
（4）在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光
屏上再次出现清晰的像，则所加镜片可以矫正图 （选填“丙”或“丁”）的视力缺陷。
【答案】（1）需要；（2）甲；（3）C；（4）丁。
【解析】（1）进行凸透镜成像实验时，烛焰、凸透镜、光屏的中心在同一高度，像才能呈在
光屏的中央位置，所以需要点燃蜡烛后再调节实验器材高度。
（2）凸透镜成实像时，甲图，物距大于像距，凸透镜成倒立、缩小的实像；乙图，物距小于
像距，凸透镜成倒立、放大的实像。
（3）甲图，凸透镜成倒立、缩小的实像，
当u＞2f，2f＞v＞f 时，成倒立缩小的实像；
u＝50cm﹣20cm＝30cm，30cm＞2f，
v＝65cm﹣50cm＝15cm，2f＞15cm＞f，
解得，15cm＞f＞7.5cm ①
乙图，2f＞u＞f，v＞2f 时，成倒立放大的实像，
u＝50cm﹣32cm＝18cm，2f＞18cm＞f，
v＝73cm﹣50cm＝23cm，23cm＞2f，
解得，11.5cm＞f＞9cm ②
45
原创精品资源学科网独家享有版权，侵权必究！由①②得，11.5cm＞f＞9cm，
所以凸透镜的焦距可能是10cm，故选C。
（4）丙图，像成在视网膜的前方，是近视眼，需要凹透镜矫正。
丁图，像成在视网膜的后方，是远视眼，需要凸透镜矫正。
在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再
次出现清晰的像，说明所放的镜片对光线有会聚作用，是矫正远视眼的凸透镜，故选丁图。
故答案为：（1）需要；（2）甲；（3）C；（4）丁。

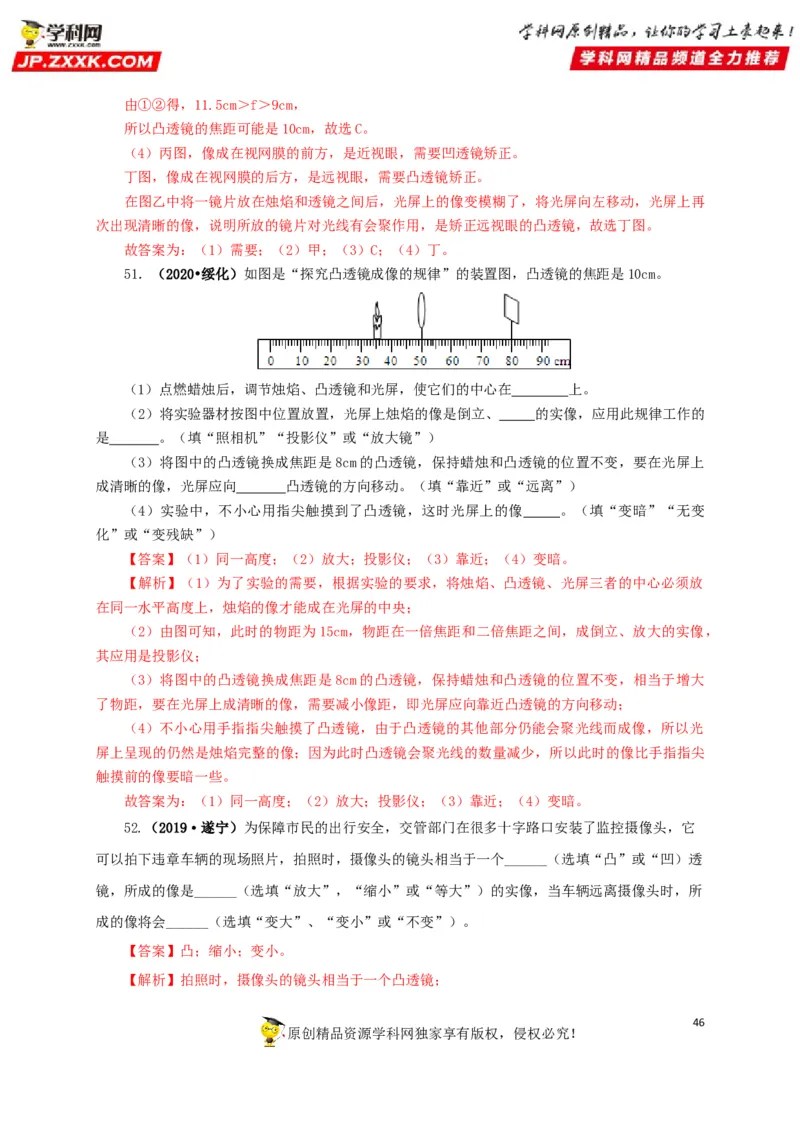

51．（2020•绥化）如图是“探究凸透镜成像的规律”的装置图，凸透镜的焦距是10cm。
（1）点燃蜡烛后，调节烛焰、凸透镜和光屏，使它们的中心在 上。
（2）将实验器材按图中位置放置，光屏上烛焰的像是倒立、 的实像，应用此规律工作的
是 。（填“照相机”“投影仪”或“放大镜”）
（3）将图中的凸透镜换成焦距是8cm的凸透镜，保持蜡烛和凸透镜的位置不变，要在光屏上
成清晰的像，光屏应向 凸透镜的方向移动。（填“靠近”或“远离”）
（4）实验中，不小心用指尖触摸到了凸透镜，这时光屏上的像 。（填“变暗”“无变
化”或“变残缺”）
【答案】（1）同一高度；（2）放大；投影仪；（3）靠近；（4）变暗。
【解析】（1）为了实验的需要，根据实验的要求，将烛焰、凸透镜、光屏三者的中心必须放
在同一水平高度上，烛焰的像才能成在光屏的中央；
（2）由图可知，此时的物距为15cm，物距在一倍焦距和二倍焦距之间，成倒立、放大的实像，
其应用是投影仪；
（3）将图中的凸透镜换成焦距是8cm的凸透镜，保持蜡烛和凸透镜的位置不变，相当于增大
了物距，要在光屏上成清晰的像，需要减小像距，即光屏应向靠近凸透镜的方向移动；
（4）不小心用手指指尖触摸了凸透镜，由于凸透镜的其他部分仍能会聚光线而成像，所以光
屏上呈现的仍然是烛焰完整的像；因为此时凸透镜会聚光线的数量减少，所以此时的像比手指指尖
触摸前的像要暗一些。
故答案为：（1）同一高度；（2）放大；投影仪；（3）靠近；（4）变暗。
52.（2019·遂宁）为保障市民的出行安全，交管部门在很多十字路口安装了监控摄像头，它
可以拍下违章车辆的现场照片，拍照时，摄像头的镜头相当于一个______（选填“凸”或“凹）透
镜，所成的像是______（选填“放大”，“缩小”或“等大”）的实像，当车辆远离摄像头时，所
成的像将会______（选填“变大”、“变小”或“不变”）。
【答案】凸；缩小；变小。
【解析】拍照时，摄像头的镜头相当于一个凸透镜；
46
原创精品资源学科网独家享有版权，侵权必究！照相机和摄像头的原理：当u＞2f时，凸透镜成倒立、缩小的实像；
当车辆远离摄像头时，物距增大，像距减小，像变小。
故答案为：凸；缩小；变小。
53.（2019·镇江）在探究凸透镜成像规律的实验中，应使烛焰和光屏的中心在凸透镜的
______上；图中光屏上可成清晰的像，它应是倒立、________的实像，此成像特点与_______（选
填“投影仪”或“照相机”）的相同；为模拟近视眼，可将凸透镜向______移动少许。
【答案】（1）主光轴；（2）缩小；（3）照相机；（4）左。
【解析】为使像成在光屏的中央，应使烛焰，透镜光心，光屏中心位于同一高度，即位于凸透
镜主光轴上；
由图像可知，此时物距大于像距，成倒立缩小的实像；
凸透镜成倒立缩小的实像时，应用为照相机；
近视眼是像落在视网膜的前方，因此为模拟近视眼，可将凸透镜向左移动少许，使像会聚在光
屏前方。
考点三：透镜成像规律实验
1．（2021·福建中考真题）在“探究凸透镜成像规律实验”中：
（1）将蜡烛、凸透镜和光屏依次安装在光具座上，点燃蜡烛，调整它们的高度使烛焰中心、
透镜光心和光屏中心在______；
（2）如图甲所示，光屏上成清晰的像。由光路可逆可以推断，保持蜡烛和光屏的位置不变，
只移动透镜到______cm 刻度处，光屏上可再次成清晰______、倒立的实像；
（3）实验一段时间后，原来在光屏中心的像“跑”到光屏上方，如图乙所示位置。能让像重
新回到光屏中心的操作是______；（填序号）
47

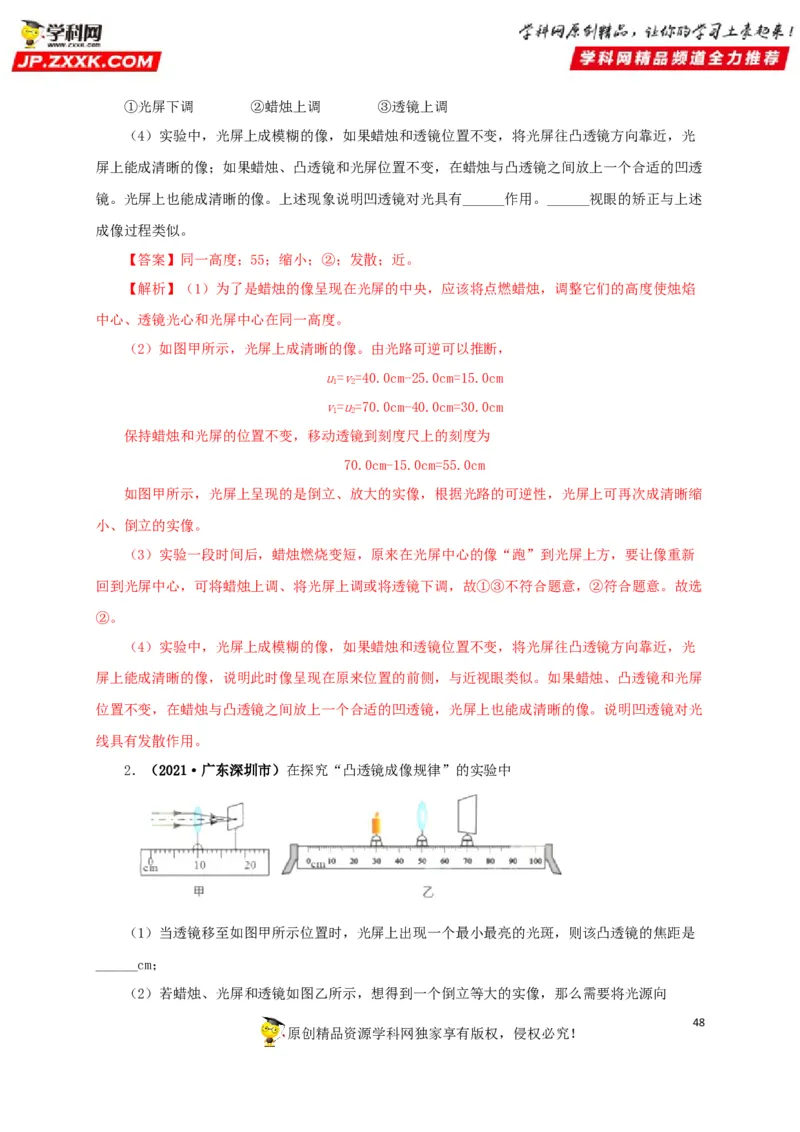

原创精品资源学科网独家享有版权，侵权必究！①光屏下调 ②蜡烛上调 ③透镜上调
（4）实验中，光屏上成模糊的像，如果蜡烛和透镜位置不变，将光屏往凸透镜方向靠近，光
屏上能成清晰的像；如果蜡烛、凸透镜和光屏位置不变，在蜡烛与凸透镜之间放上一个合适的凹透
镜。光屏上也能成清晰的像。上述现象说明凹透镜对光具有______作用。______视眼的矫正与上述
成像过程类似。
【答案】同一高度；55；缩小；②；发散；近。
【解析】（1）为了是蜡烛的像呈现在光屏的中央，应该将点燃蜡烛，调整它们的高度使烛焰
中心、透镜光心和光屏中心在同一高度。
（2）如图甲所示，光屏上成清晰的像。由光路可逆可以推断，
u=v=40.0cm-25.0cm=15.0cm
1 2
v=u=70.0cm-40.0cm=30.0cm
1 2
保持蜡烛和光屏的位置不变，移动透镜到刻度尺上的刻度为
70.0cm-15.0cm=55.0cm
如图甲所示，光屏上呈现的是倒立、放大的实像，根据光路的可逆性，光屏上可再次成清晰缩
小、倒立的实像。
（3）实验一段时间后，蜡烛燃烧变短，原来在光屏中心的像“跑”到光屏上方，要让像重新
回到光屏中心，可将蜡烛上调、将光屏上调或将透镜下调，故①③不符合题意，②符合题意。故选
②。
（4）实验中，光屏上成模糊的像，如果蜡烛和透镜位置不变，将光屏往凸透镜方向靠近，光
屏上能成清晰的像，说明此时像呈现在原来位置的前侧，与近视眼类似。如果蜡烛、凸透镜和光屏
位置不变，在蜡烛与凸透镜之间放上一个合适的凹透镜，光屏上也能成清晰的像。说明凹透镜对光
线具有发散作用。
2．（2021·广东深圳市）在探究“凸透镜成像规律”的实验中
（1）当透镜移至如图甲所示位置时，光屏上出现一个最小最亮的光斑，则该凸透镜的焦距是
______cm；
（2）若蜡烛、光屏和透镜如图乙所示，想得到一个倒立等大的实像，那么需要将光源向
48
原创精品资源学科网独家享有版权，侵权必究！______移动（选填“左”或“右”），除了要将光源移动以外，还需要将光屏______凸透镜（选填
“靠近”或“远离”）。
【答案】8.0；右；靠近。
【解析】（1）从图甲可以看到，透镜左边是平行于主光轴的光，透镜移至如图甲所示位置时，
光屏上出现一个最小最亮的光斑，那么这个光斑所在的位置就是透镜焦点所在的位置，透镜对应的
位置是10.0cm，光屏对应的位置是18.0cm，那么焦距
该凸透镜的焦距是8.0cm。
（2）若蜡烛、光屏和透镜如图乙所示，可看到物距是20.0cm，像距是20.0cm，
由图可知该凸透镜的焦距是8.0cm，想得到一个倒立等大的实像，根据凸透镜的成像规律可知，
物距应该等于两倍焦距，即是物距是16.0cm，像距也是等于两倍焦距，像距是16.0cm，从图乙可
以看到，这时光源要向右移动，到达34.0cm的位置，这时物距才是16.0cm，除了要将光源移动以
外，还需要将光屏靠近凸透镜，到达66.0cm的位置，这时像距才是16.0cm。

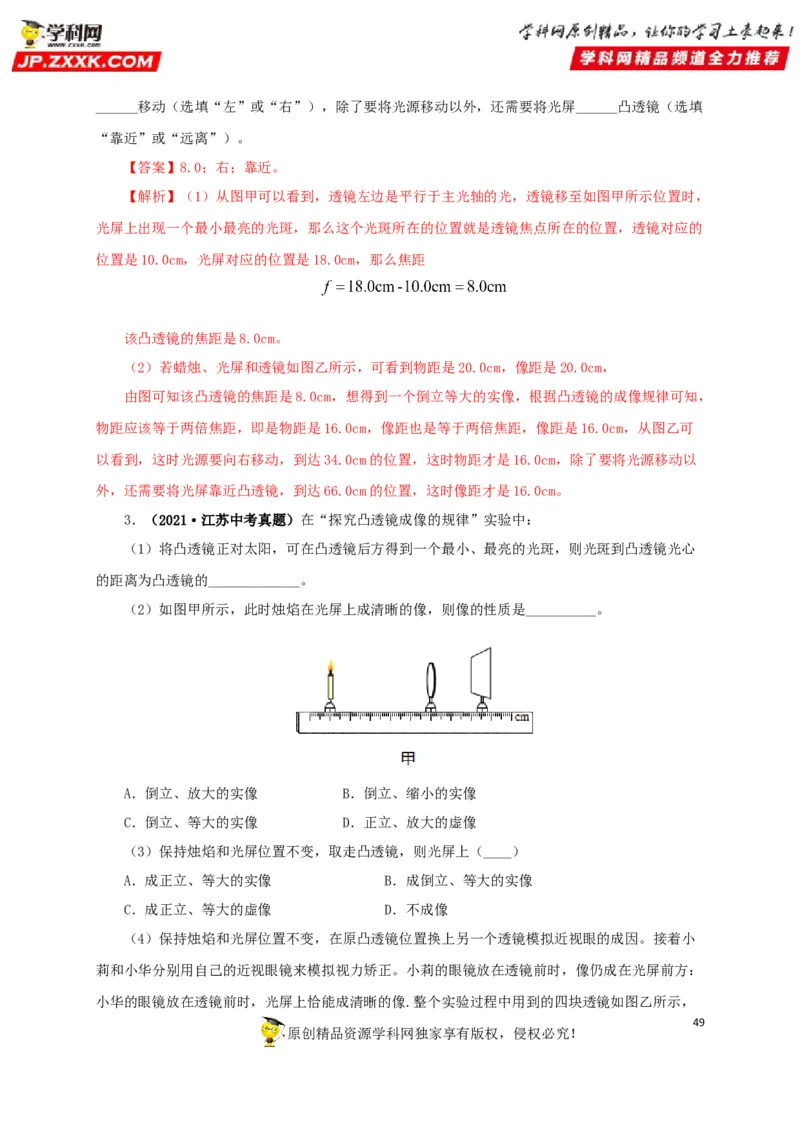

3．（2021·江苏中考真题）在“探究凸透镜成像的规律”实验中：
（1）将凸透镜正对太阳，可在凸透镜后方得到一个最小、最亮的光斑，则光斑到凸透镜光心
的距离为凸透镜的_____________。
（2）如图甲所示，此时烛焰在光屏上成清晰的像，则像的性质是__________。
A．倒立、放大的实像 B．倒立、缩小的实像
C．倒立、等大的实像 D．正立、放大的虚像
（3）保持烛焰和光屏位置不变，取走凸透镜，则光屏上（____）
A．成正立、等大的实像 B．成倒立、等大的实像
C．成正立、等大的虚像 D．不成像
（4）保持烛焰和光屏位置不变，在原凸透镜位置换上另一个透镜模拟近视眼的成因。接着小
莉和小华分别用自己的近视眼镜来模拟视力矫正。小莉的眼镜放在透镜前时，像仍成在光屏前方：
小华的眼镜放在透镜前时，光屏上恰能成清晰的像.整个实验过程中用到的四块透镜如图乙所示，
49

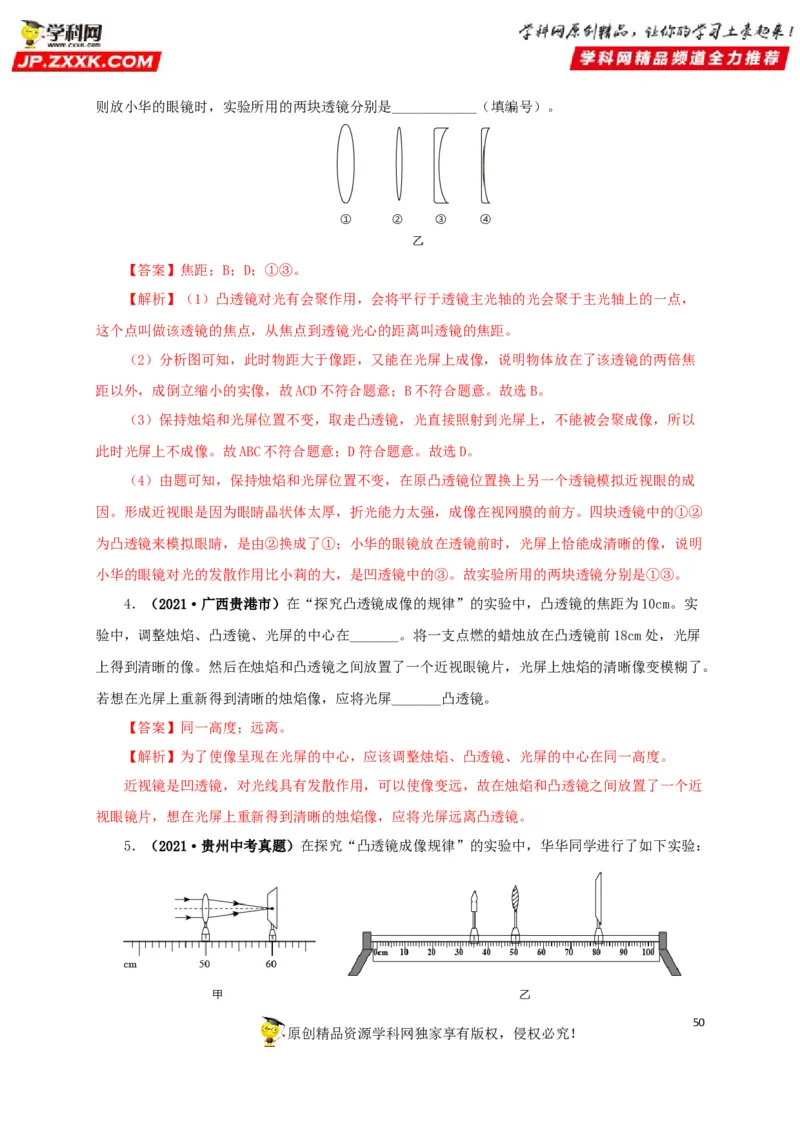

原创精品资源学科网独家享有版权，侵权必究！则放小华的眼镜时，实验所用的两块透镜分别是____________（填编号）。
【答案】焦距；B；D；①③。
【解析】（1）凸透镜对光有会聚作用，会将平行于透镜主光轴的光会聚于主光轴上的一点，
这个点叫做该透镜的焦点，从焦点到透镜光心的距离叫透镜的焦距。
（2）分析图可知，此时物距大于像距，又能在光屏上成像，说明物体放在了该透镜的两倍焦
距以外，成倒立缩小的实像，故ACD不符合题意；B不符合题意。故选B。
（3）保持烛焰和光屏位置不变，取走凸透镜，光直接照射到光屏上，不能被会聚成像，所以
此时光屏上不成像。故ABC不符合题意；D符合题意。故选D。
（4）由题可知，保持烛焰和光屏位置不变，在原凸透镜位置换上另一个透镜模拟近视眼的成
因。形成近视眼是因为眼睛晶状体太厚，折光能力太强，成像在视网膜的前方。四块透镜中的①②
为凸透镜来模拟眼睛，是由②换成了①；小华的眼镜放在透镜前时，光屏上恰能成清晰的像，说明
小华的眼镜对光的发散作用比小莉的大，是凹透镜中的③。故实验所用的两块透镜分别是①③。
4．（2021·广西贵港市）在“探究凸透镜成像的规律”的实验中，凸透镜的焦距为10cm。实
验中，调整烛焰、凸透镜、光屏的中心在_______。将一支点燃的蜡烛放在凸透镜前18cm处，光屏
上得到清晰的像。然后在烛焰和凸透镜之间放置了一个近视眼镜片，光屏上烛焰的清晰像变模糊了。
若想在光屏上重新得到清晰的烛焰像，应将光屏_______凸透镜。
【答案】同一高度；远离。
【解析】为了使像呈现在光屏的中心，应该调整烛焰、凸透镜、光屏的中心在同一高度。
近视镜是凹透镜，对光线具有发散作用，可以使像变远，故在烛焰和凸透镜之间放置了一个近
视眼镜片，想在光屏上重新得到清晰的烛焰像，应将光屏远离凸透镜。
5．（2021·贵州中考真题）在探究“凸透镜成像规律”的实验中，华华同学进行了如下实验：
50

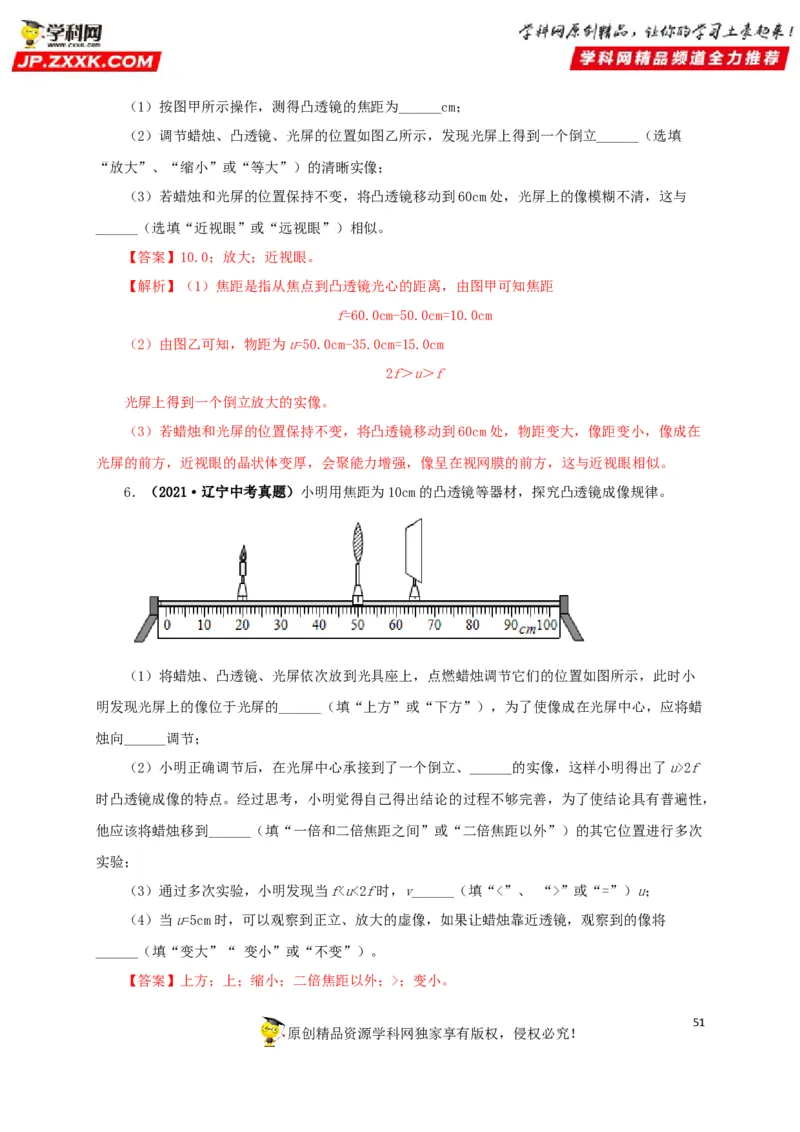

原创精品资源学科网独家享有版权，侵权必究！（1）按图甲所示操作，测得凸透镜的焦距为______cm；
（2）调节蜡烛、凸透镜、光屏的位置如图乙所示，发现光屏上得到一个倒立______（选填
“放大”、“缩小”或“等大”）的清晰实像；
（3）若蜡烛和光屏的位置保持不变，将凸透镜移动到60cm处，光屏上的像模糊不清，这与
______（选填“近视眼”或“远视眼”）相似。
【答案】10.0；放大；近视眼。
【解析】（1）焦距是指从焦点到凸透镜光心的距离，由图甲可知焦距
f=60.0cm-50.0cm=10.0cm
（2）由图乙可知，物距为u=50.0cm-35.0cm=15.0cm
2f＞u＞f
光屏上得到一个倒立放大的实像。
（3）若蜡烛和光屏的位置保持不变，将凸透镜移动到60cm处，物距变大，像距变小，像成在
光屏的前方，近视眼的晶状体变厚，会聚能力增强，像呈在视网膜的前方，这与近视眼相似。
6．（2021·辽宁中考真题）小明用焦距为10cm的凸透镜等器材，探究凸透镜成像规律。
（1）将蜡烛、凸透镜、光屏依次放到光具座上，点燃蜡烛调节它们的位置如图所示，此时小
明发现光屏上的像位于光屏的______（填“上方”或“下方”），为了使像成在光屏中心，应将蜡
烛向______调节；
（2）小明正确调节后，在光屏中心承接到了一个倒立、______的实像，这样小明得出了u>2f
时凸透镜成像的特点。经过思考，小明觉得自己得出结论的过程不够完善，为了使结论具有普遍性，
他应该将蜡烛移到______（填“一倍和二倍焦距之间”或“二倍焦距以外”）的其它位置进行多次
实验；
（3）通过多次实验，小明发现当f”或“=”）u；
（4）当u=5cm时，可以观察到正立、放大的虚像，如果让蜡烛靠近透镜，观察到的像将
______（填“变大”“ 变小”或“不变”）。
【答案】上方；上；缩小；二倍焦距以外；>；变小。
51
原创精品资源学科网独家享有版权，侵权必究！【解析】（1）由图示知，凸透镜和光屏的中心在同一高度，而烛焰的中心偏低，则其像会成
在光屏的上方，为了让像成在光屏中心，应向上调节蜡烛的高度。
（2）由图示知，物距为30.0cm，而凸透镜的焦距为10cm，物距大于二倍焦距，那么在光屏上
的像是倒立、缩小的实像。
探究中只进行了一次物距大于二倍的操作便得出结论，这样的结论具有偶然性，那么应将蜡烛
移到大于二倍焦距的其它位置进行多次实验。
（3）通过实验可知，当fu
（4）当物距小于一倍焦距时，蜡烛靠近透镜，即物距变小时，像距也变小，像变小。

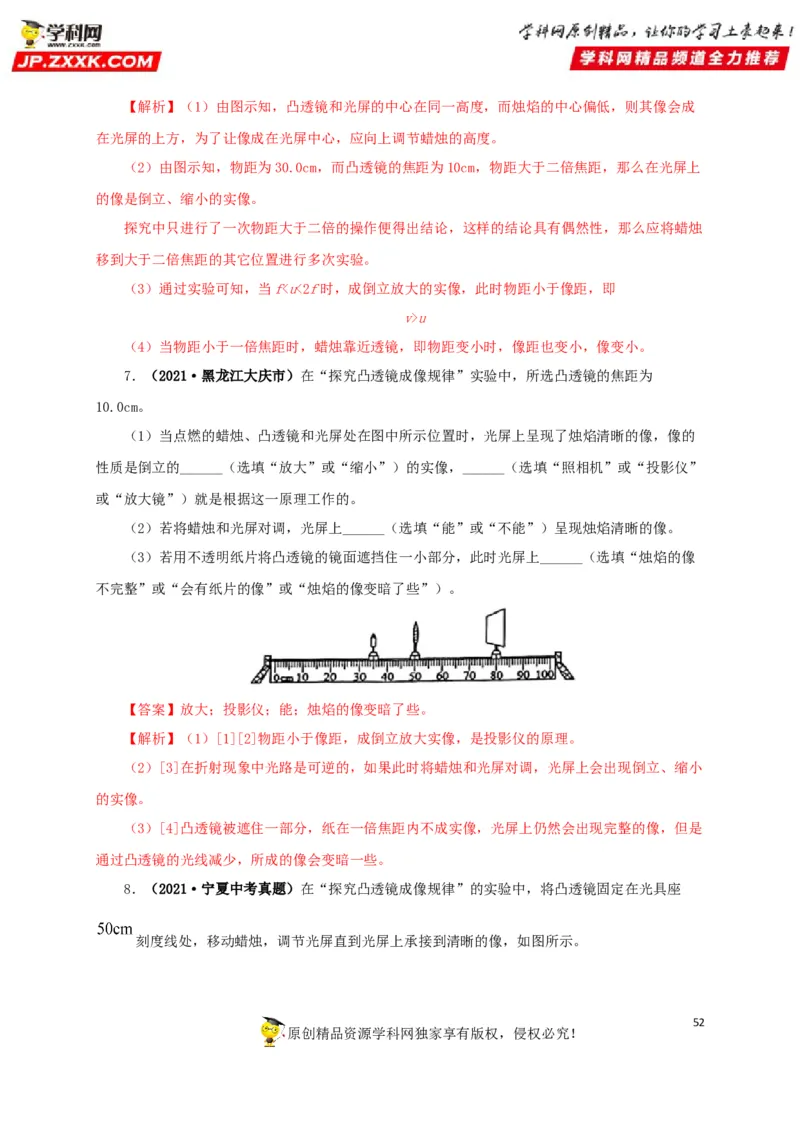

7．（2021·黑龙江大庆市）在“探究凸透镜成像规律”实验中，所选凸透镜的焦距为
10.0cm。
（1）当点燃的蜡烛、凸透镜和光屏处在图中所示位置时，光屏上呈现了烛焰清晰的像，像的
性质是倒立的______（选填“放大”或“缩小”）的实像，______（选填“照相机”或“投影仪”
或“放大镜”）就是根据这一原理工作的。
（2）若将蜡烛和光屏对调，光屏上______（选填“能”或“不能”）呈现烛焰清晰的像。
（3）若用不透明纸片将凸透镜的镜面遮挡住一小部分，此时光屏上______（选填“烛焰的像
不完整”或“会有纸片的像”或“烛焰的像变暗了些”）。
【答案】放大；投影仪；能；烛焰的像变暗了些。
【解析】（1）[1][2]物距小于像距，成倒立放大实像，是投影仪的原理。
（2）[3]在折射现象中光路是可逆的，如果此时将蜡烛和光屏对调，光屏上会出现倒立、缩小
的实像。
（3）[4]凸透镜被遮住一部分，纸在一倍焦距内不成实像，光屏上仍然会出现完整的像，但是
通过凸透镜的光线减少，所成的像会变暗一些。

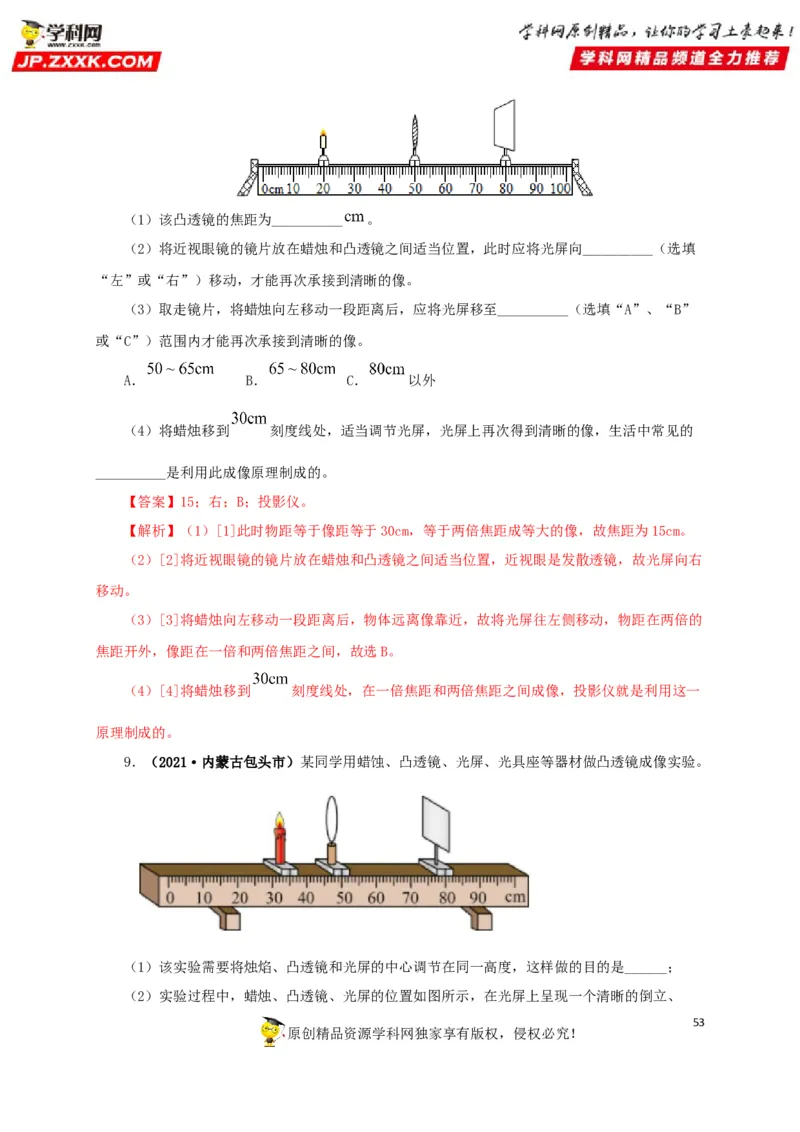

8．（2021·宁夏中考真题）在“探究凸透镜成像规律”的实验中，将凸透镜固定在光具座
刻度线处，移动蜡烛，调节光屏直到光屏上承接到清晰的像，如图所示。
52
原创精品资源学科网独家享有版权，侵权必究！（1）该凸透镜的焦距为__________ 。
（2）将近视眼镜的镜片放在蜡烛和凸透镜之间适当位置，此时应将光屏向__________（选填
“左”或“右”）移动，才能再次承接到清晰的像。
（3）取走镜片，将蜡烛向左移动一段距离后，应将光屏移至__________（选填“A”、“B”
或“C”）范围内才能再次承接到清晰的像。
A． B． C． 以外
（4）将蜡烛移到 刻度线处，适当调节光屏，光屏上再次得到清晰的像，生活中常见的
__________是利用此成像原理制成的。
【答案】15；右；B；投影仪。
【解析】（1）[1]此时物距等于像距等于30cm，等于两倍焦距成等大的像，故焦距为15cm。
（2）[2]将近视眼镜的镜片放在蜡烛和凸透镜之间适当位置，近视眼是发散透镜，故光屏向右
移动。
（3）[3]将蜡烛向左移动一段距离后，物体远离像靠近，故将光屏往左侧移动，物距在两倍的
焦距开外，像距在一倍和两倍焦距之间，故选B。
（4）[4]将蜡烛移到 刻度线处，在一倍焦距和两倍焦距之间成像，投影仪就是利用这一
原理制成的。
9．（2021·内蒙古包头市）某同学用蜡蚀、凸透镜、光屏、光具座等器材做凸透镜成像实验。
（1）该实验需要将烛焰、凸透镜和光屏的中心调节在同一高度，这样做的目的是______；
（2）实验过程中，蜡烛、凸透镜、光屏的位置如图所示，在光屏上呈现一个清晰的倒立、
53
原创精品资源学科网独家享有版权，侵权必究！______的实像。若将蜡烛向左移动一段距离，光屏上的像变模糊，只需把光屏向______移动，会再
次得到清晰的像；
（3）实验过程中，飞来一只小昆虫落在凸透镜上，光屏上______（填“会”或“不会”）出
现小昆虫的像。
【答案】使烛焰的像在光屏中央；放大；左（靠近凸透镜方向）；不会。
【解析】（1）[1]在探究前，需将烛焰、凸透镜和光屏中心调在同一高度，这样可确保烛焰在
光屏上所成的像在光屏中央。
（2）[2]由图示知，物距小于像距，则光屏上承接到的像是倒立、放大的实像。
[3]将蜡烛向左移动，物距变大，则像距要变小，应向左移动光屏才能再次承接到清晰的像。
（3）[4]小昆虫落在凸透镜上，小昆虫与凸透镜的距离小于一倍焦距，无法成清晰实像，光屏
上不会出现小昆虫的像。

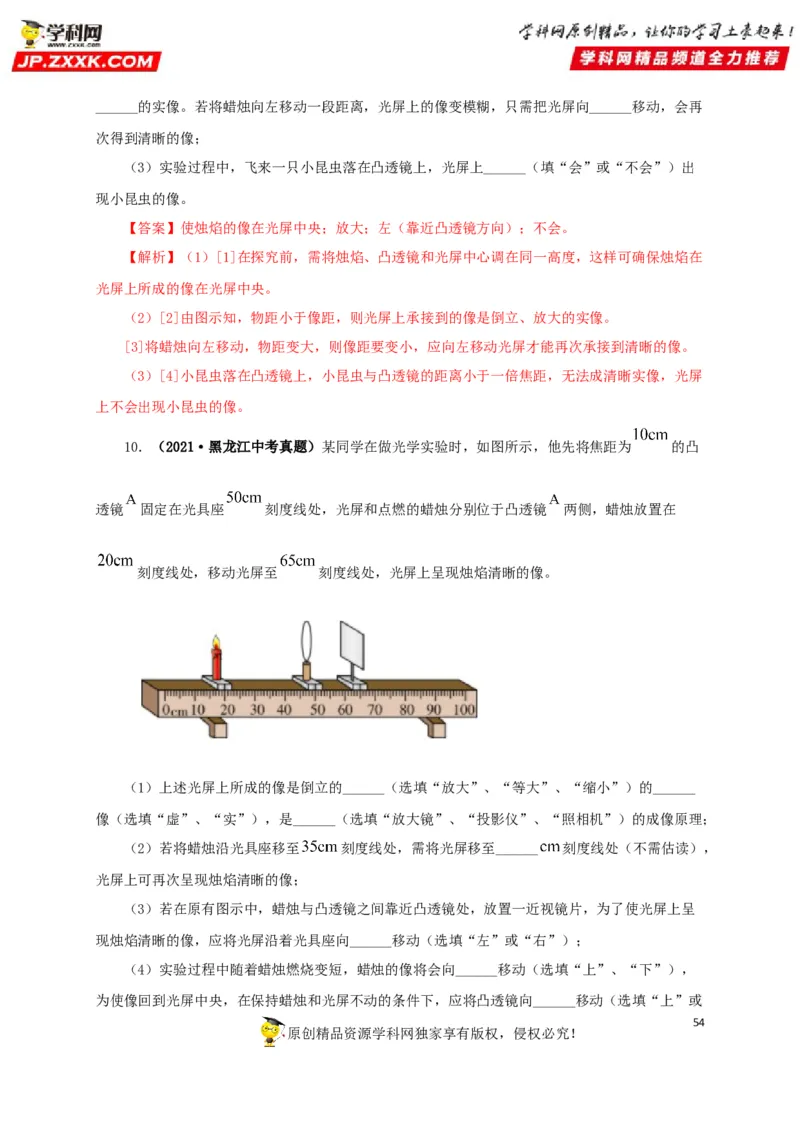

10．（2021·黑龙江中考真题）某同学在做光学实验时，如图所示，他先将焦距为 的凸
透镜 固定在光具座 刻度线处，光屏和点燃的蜡烛分别位于凸透镜 两侧，蜡烛放置在
刻度线处，移动光屏至 刻度线处，光屏上呈现烛焰清晰的像。
（1）上述光屏上所成的像是倒立的______（选填“放大”、“等大”、“缩小”）的______
像（选填“虚”、“实”），是______（选填“放大镜”、“投影仪”、“照相机”）的成像原理；
（2）若将蜡烛沿光具座移至 刻度线处，需将光屏移至______ 刻度线处（不需估读），
光屏上可再次呈现烛焰清晰的像；
（3）若在原有图示中，蜡烛与凸透镜之间靠近凸透镜处，放置一近视镜片，为了使光屏上呈
现烛焰清晰的像，应将光屏沿着光具座向______移动（选填“左”或“右”）；
（4）实验过程中随着蜡烛燃烧变短，蜡烛的像将会向______移动（选填“上”、“下”），
为使像回到光屏中央，在保持蜡烛和光屏不动的条件下，应将凸透镜向______移动（选填“上”或
54
原创精品资源学科网独家享有版权，侵权必究！“下”）。
【答案】缩小；实；照相机；80；右；上；下。
【解析】（1）[1][2][3]凸透镜的焦距为10cm，由图可知物距为30cm，在2倍焦距之外，由
凸透镜成像原理可知，此时成倒立、缩小的实像，是照相机的成像原理。
（2）[4]将蜡烛沿光具座移至35cm刻度线处，此时物距与第一次成像时的像距相同，由光路
可逆可知，像距为30cm，需将光屏移至80cm处，光屏上可再次呈现烛焰清晰的像。
（3）[5]蜡烛与凸透镜之间靠近凸透镜处，放置一近视镜片，近视镜为凹透镜，对光线有发散
作用，为了使光屏上呈现烛焰清晰的像，应将光屏沿着光具座向右移动。
（4）[6][7]过光心的光线传播方向不变，实验过程中随着蜡烛燃烧变短，蜡烛的像将会向上
移动，为使像回到光屏中央，在保持蜡烛和光屏不动的条件下，应将凸透镜向下移动。

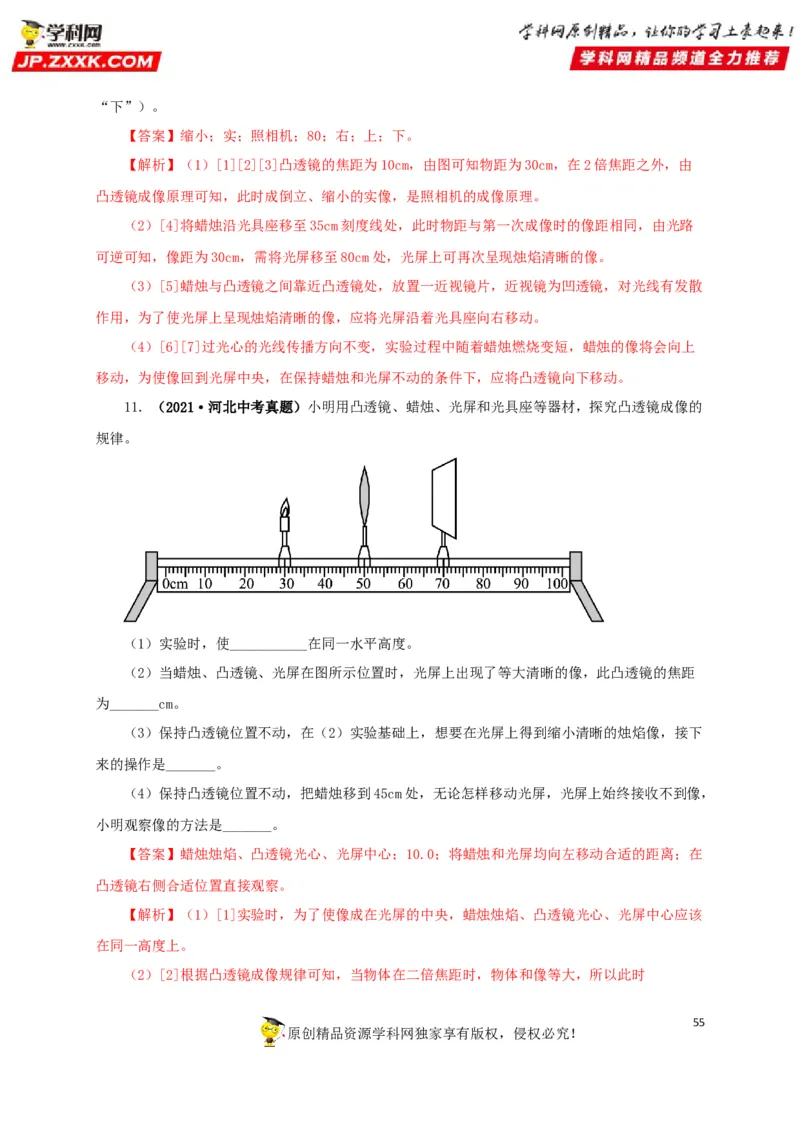

11．（2021·河北中考真题）小明用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的
规律。
（1）实验时，使___________在同一水平高度。
（2）当蜡烛、凸透镜、光屏在图所示位置时，光屏上出现了等大清晰的像，此凸透镜的焦距
为_______cm。
（3）保持凸透镜位置不动，在（2）实验基础上，想要在光屏上得到缩小清晰的烛焰像，接下
来的操作是_______。
（4）保持凸透镜位置不动，把蜡烛移到45cm处，无论怎样移动光屏，光屏上始终接收不到像，
小明观察像的方法是_______。
【答案】蜡烛烛焰、凸透镜光心、光屏中心；10.0；将蜡烛和光屏均向左移动合适的距离；在
凸透镜右侧合适位置直接观察。
【解析】（1）[1]实验时，为了使像成在光屏的中央，蜡烛烛焰、凸透镜光心、光屏中心应该
在同一高度上。
（2）[2]根据凸透镜成像规律可知，当物体在二倍焦距时，物体和像等大，所以此时
55
原创精品资源学科网独家享有版权，侵权必究！则该凸透镜的焦距为10.0cm。
（3）[3]根据凸透镜成像规律可知，当像为倒立缩小实像时，物体在二倍焦距之外，所以需要
将蜡烛向左移动，根据“物远像近像变小”可知，光屏也应该向左移动。
（4）[4]保持凸透镜位置不动，把蜡烛移到45cm处，此时蜡烛在一倍焦距以内，成虚像，光
屏上观察不到像，需要在凸透镜右侧合适位置通过透镜直接观察。

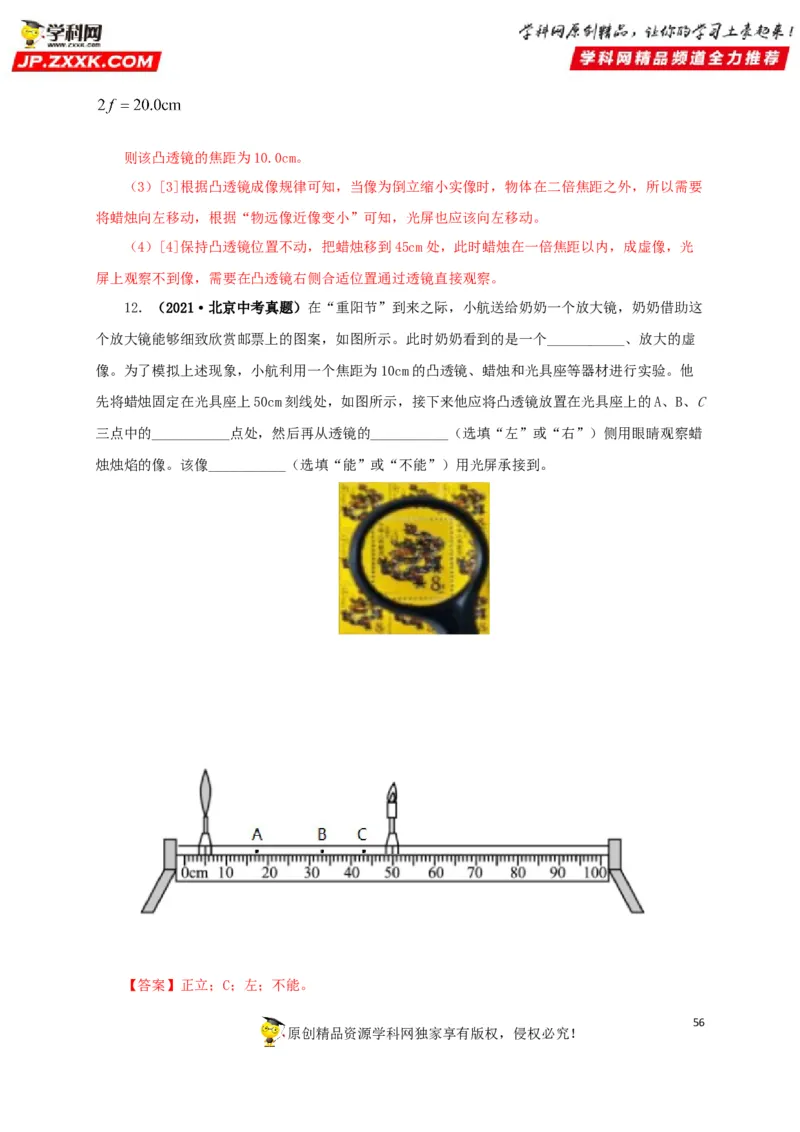

12．（2021·北京中考真题）在“重阳节”到来之际，小航送给奶奶一个放大镜，奶奶借助这
个放大镜能够细致欣赏邮票上的图案，如图所示。此时奶奶看到的是一个___________、放大的虚
像。为了模拟上述现象，小航利用一个焦距为10cm的凸透镜、蜡烛和光具座等器材进行实验。他
先将蜡烛固定在光具座上50cm刻线处，如图所示，接下来他应将凸透镜放置在光具座上的A、B、C
三点中的___________点处，然后再从透镜的___________（选填“左”或“右”）侧用眼睛观察蜡
烛烛焰的像。该像___________（选填“能”或“不能”）用光屏承接到。
【答案】正立；C；左；不能。
56

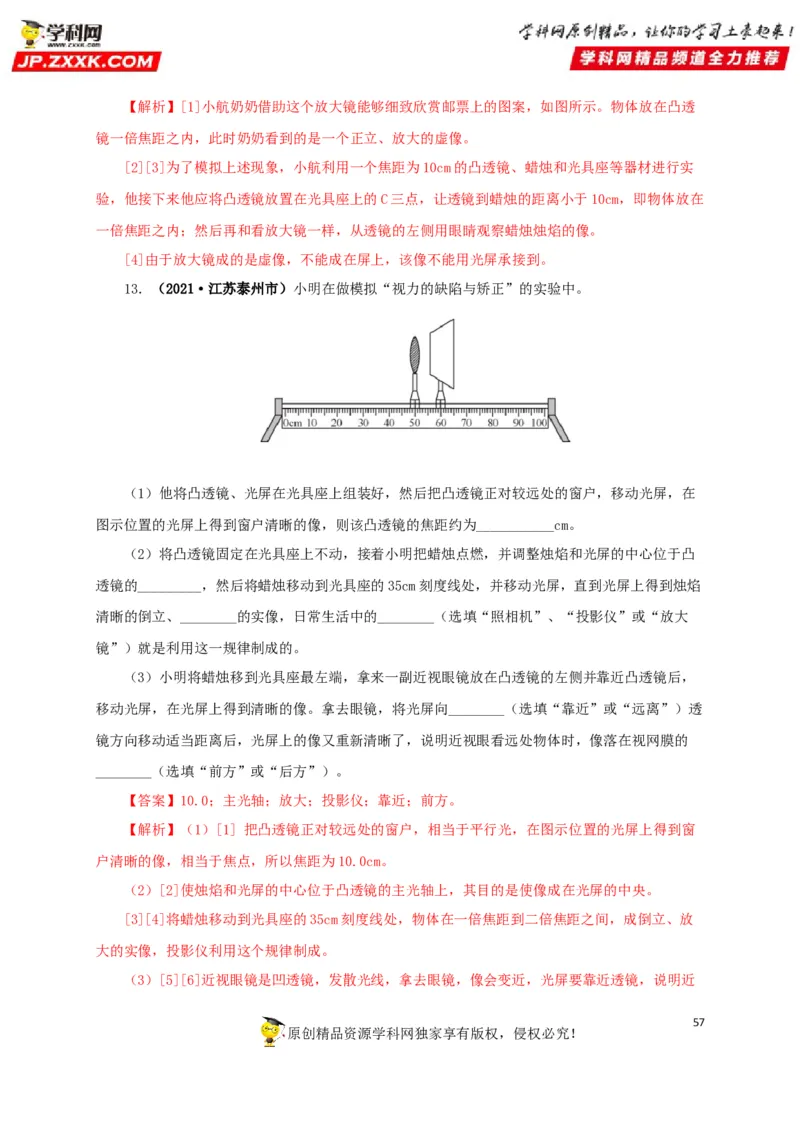

原创精品资源学科网独家享有版权，侵权必究！【解析】[1]小航奶奶借助这个放大镜能够细致欣赏邮票上的图案，如图所示。物体放在凸透
镜一倍焦距之内，此时奶奶看到的是一个正立、放大的虚像。
[2][3]为了模拟上述现象，小航利用一个焦距为10cm的凸透镜、蜡烛和光具座等器材进行实
验，他接下来他应将凸透镜放置在光具座上的C三点，让透镜到蜡烛的距离小于10cm，即物体放在
一倍焦距之内；然后再和看放大镜一样，从透镜的左侧用眼睛观察蜡烛烛焰的像。
[4]由于放大镜成的是虚像，不能成在屏上，该像不能用光屏承接到。
13．（2021·江苏泰州市）小明在做模拟“视力的缺陷与矫正”的实验中。
（1）他将凸透镜、光屏在光具座上组装好，然后把凸透镜正对较远处的窗户，移动光屏，在
图示位置的光屏上得到窗户清晰的像，则该凸透镜的焦距约为___________cm。
（2）将凸透镜固定在光具座上不动，接着小明把蜡烛点燃，并调整烛焰和光屏的中心位于凸
透镜的_________，然后将蜡烛移动到光具座的35cm刻度线处，并移动光屏，直到光屏上得到烛焰
清晰的倒立、________的实像，日常生活中的________（选填“照相机”、“投影仪”或“放大
镜”）就是利用这一规律制成的。
（3）小明将蜡烛移到光具座最左端，拿来一副近视眼镜放在凸透镜的左侧并靠近凸透镜后，
移动光屏，在光屏上得到清晰的像。拿去眼镜，将光屏向________（选填“靠近”或“远离”）透
镜方向移动适当距离后，光屏上的像又重新清晰了，说明近视眼看远处物体时，像落在视网膜的
________（选填“前方”或“后方”）。
【答案】10.0；主光轴；放大；投影仪；靠近；前方。
【解析】（1）[1] 把凸透镜正对较远处的窗户，相当于平行光，在图示位置的光屏上得到窗
户清晰的像，相当于焦点，所以焦距为10.0cm。
（2）[2]使烛焰和光屏的中心位于凸透镜的主光轴上，其目的是使像成在光屏的中央。
[3][4]将蜡烛移动到光具座的35cm刻度线处，物体在一倍焦距到二倍焦距之间，成倒立、放
大的实像，投影仪利用这个规律制成。
（3）[5][6]近视眼镜是凹透镜，发散光线，拿去眼镜，像会变近，光屏要靠近透镜，说明近
57
原创精品资源学科网独家享有版权，侵权必究！视眼看远处物体时，像落在视网膜的前方。

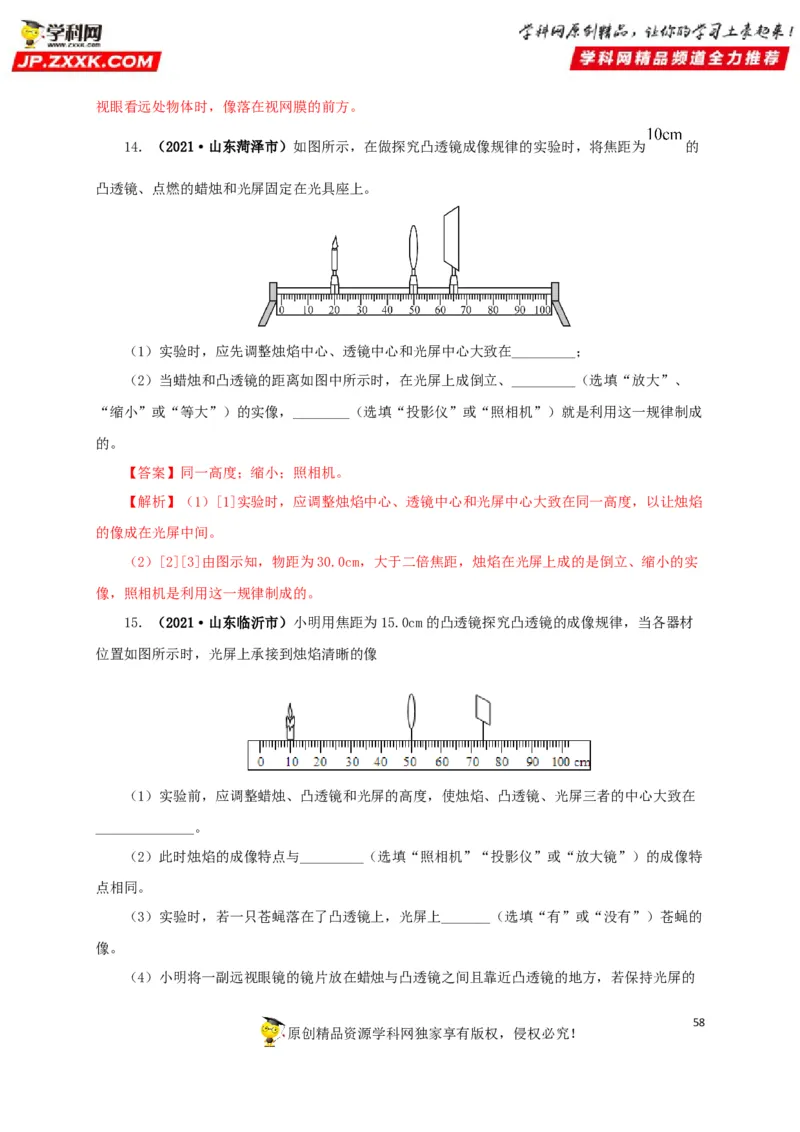

14．（2021·山东菏泽市）如图所示，在做探究凸透镜成像规律的实验时，将焦距为 的
凸透镜、点燃的蜡烛和光屏固定在光具座上。
（1）实验时，应先调整烛焰中心、透镜中心和光屏中心大致在_________；
（2）当蜡烛和凸透镜的距离如图中所示时，在光屏上成倒立、_________（选填“放大”、
“缩小”或“等大”）的实像，________（选填“投影仪”或“照相机”）就是利用这一规律制成
的。
【答案】同一高度；缩小；照相机。
【解析】（1）[1]实验时，应调整烛焰中心、透镜中心和光屏中心大致在同一高度，以让烛焰
的像成在光屏中间。
（2）[2][3]由图示知，物距为30.0cm，大于二倍焦距，烛焰在光屏上成的是倒立、缩小的实
像，照相机是利用这一规律制成的。
15．（2021·山东临沂市）小明用焦距为15.0cm的凸透镜探究凸透镜的成像规律，当各器材
位置如图所示时，光屏上承接到烛焰清晰的像
（1）实验前，应调整蜡烛、凸透镜和光屏的高度，使烛焰、凸透镜、光屏三者的中心大致在
______________。
（2）此时烛焰的成像特点与_________（选填“照相机”“投影仪”或“放大镜”）的成像特
点相同。
（3）实验时，若一只苍蝇落在了凸透镜上，光屏上_______（选填“有”或“没有”）苍蝇的
像。
（4）小明将一副远视眼镜的镜片放在蜡烛与凸透镜之间且靠近凸透镜的地方，若保持光屏的
58
原创精品资源学科网独家享有版权，侵权必究！位置不变，仅将蜡烛向_________移动适当距离，光屏上即可重新承接到烛焰清晰的像。
【答案】同一高度；照相机；没有；右。
【解析】（1）[1]实验前，首先应调节凸透镜、光屏和烛焰，使它们的中心大致在同一高度，
这样烛焰的像才可以成在光屏的中央。
（2）[2]物距大于像距，成倒立缩小实像，是照相机成像原理。
（3）[3]若一只苍蝇落在了凸透镜上，物距小于焦距，光屏上不成像。
（4）[4]远视眼镜是凸透镜，有会聚作用，像会左移。此时将物体右移，物距减小，像变远，
光屏上即可重新承接到烛焰清晰的像。

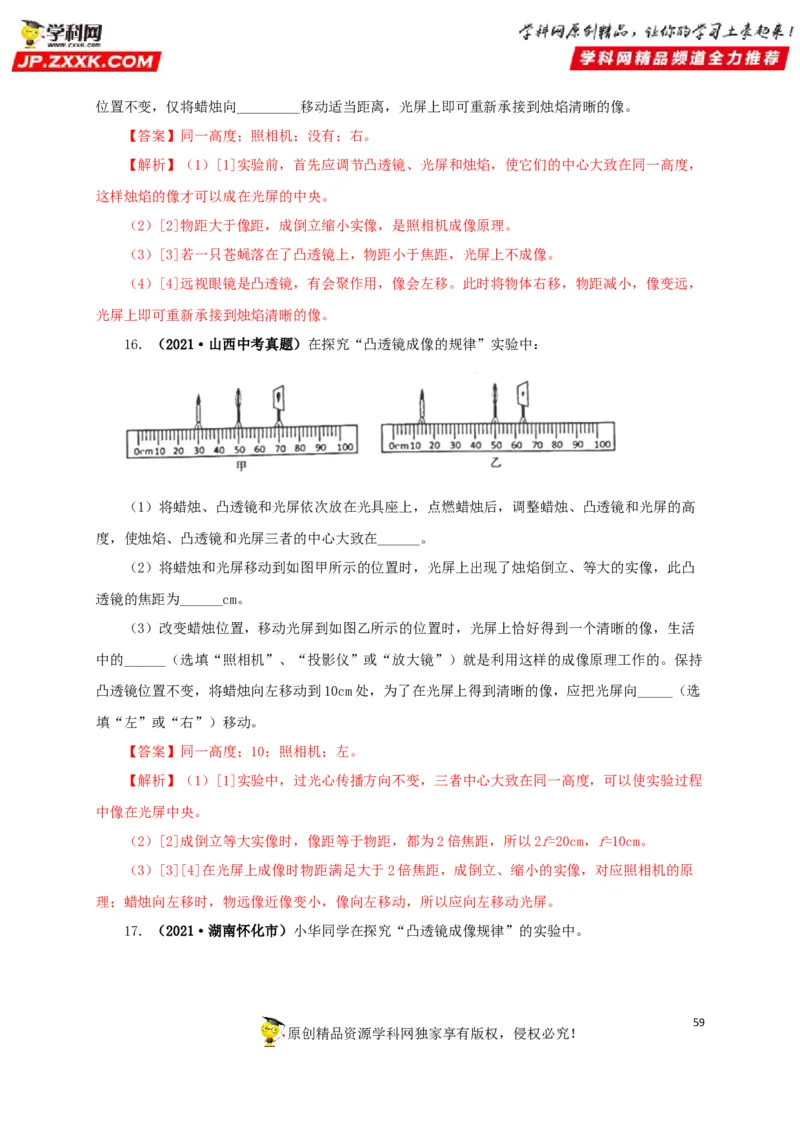

16．（2021·山西中考真题）在探究“凸透镜成像的规律”实验中：
（1）将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整蜡烛、凸透镜和光屏的高
度，使烛焰、凸透镜和光屏三者的中心大致在______。
（2）将蜡烛和光屏移动到如图甲所示的位置时，光屏上出现了烛焰倒立、等大的实像，此凸
透镜的焦距为______cm。
（3）改变蜡烛位置，移动光屏到如图乙所示的位置时，光屏上恰好得到一个清晰的像，生活
中的______（选填“照相机”、“投影仪”或“放大镜”）就是利用这样的成像原理工作的。保持
凸透镜位置不变，将蜡烛向左移动到10cm处，为了在光屏上得到清晰的像，应把光屏向_____（选
填“左”或“右”）移动。
【答案】同一高度；10；照相机；左。
【解析】（1）[1]实验中，过光心传播方向不变，三者中心大致在同一高度，可以使实验过程
中像在光屏中央。
（2）[2]成倒立等大实像时，像距等于物距，都为2倍焦距，所以2f=20cm，f=10cm。
（3）[3][4]在光屏上成像时物距满足大于2倍焦距，成倒立、缩小的实像，对应照相机的原
理；蜡烛向左移时，物远像近像变小，像向左移动，所以应向左移动光屏。
17．（2021·湖南怀化市）小华同学在探究“凸透镜成像规律”的实验中。
59
原创精品资源学科网独家享有版权，侵权必究！（1）将点燃的蜡烛、光屏放在凸透镜的两侧，并将烛焰、凸透镜和光屏的中心调整到______；
（2）小华为了准确的知道凸透镜的焦距，找到了平行光源，进行了如图甲所示的实验。根据
实验现象可知，该凸透镜的焦距是______cm；
（3）将凸透镜固定在图乙中的光具座上，位于50cm刻度线处，光屏和点燃的蜡烛位于凸透镜
两侧。小华将蜡烛移至35cm刻度线处，移动光屏，直到光屏上出现了烛焰清晰的像，则该像是倒
立、______的实像，______（选填“照相机”、“投影仪”或“放大镜”）利用了这条规律；
（4）若保持图乙中凸透镜和光屏的位置不变，小华将蜡烛移动到15cm刻度线处，在光屏上得
不到清晰的像。如果把凸透镜看成人的眼睛，光屏看成视网膜，则此时成像情况相当于______（选
填“近视眼”或“远视眼”）的形成原因。
【答案】同一高度；10.0；放大；投影仪；近视眼。
【解析】（1）[1]为了使像成在光屏的中间，烛焰、凸透镜和光屏中心要调整到同一水平高度。
（2）[2]由图，焦点到光心的距离为焦距，刻度尺读数要估读，为10.0cm。
（3）[3][4]物距为15.0厘米，大于一倍焦距、小于二倍焦距，成倒立放大实像，投影仪利用
这条规律。
（4）[5]将蜡烛移到15厘米处，物像移动方向相同，因此像成在光屏前，与近视眼的成像位
置相同，相当于近视眼的形成原因。
18．（2021·湖南长沙市）小伟让平行于凸透镜主光轴的几束光射向凸透镜，观察到光通过透
镜后会聚在光屏的点F上（如图甲），这个点离凸透镜光心的距离为10.0cm，小伟想用光路图记录
这一现象，请帮他在甲图中把光路图补充完整______；小伟在图乙所示的实验装置中探究凸透镜的
成像规律，他把这个凸透镜固定在零刻度线的位置不动，蜡烛放在如图乙所示的位置，移动光屏可
得到一个清晰倒立、______的实像，他把蜡烛沿主光轴向左移动一段距离后，应把光屏向______移
动，光屏上才会再次出现一个清晰的像。
60
原创精品资源学科网独家享有版权，侵权必究！【答案】如图；缩小；左。
【解析】[1]平行于凸透镜主光轴的几束光射向凸透镜，观察到光通过透镜后会聚在光屏的点F
上（如图甲），这个点离凸透镜光心的距离为10.0cm，凸透镜的焦距为f=10cm，如图
[2] 蜡烛放在如图乙所示的位置时，物距为30cm，蜡烛位于二倍焦距以外，移动光屏可得到一
个清晰倒立、缩小的实像，像在一倍焦距和二倍焦距之间。
[3] 把蜡烛沿主光轴向左移动一段距离后，增大了物距，物距增大相距减小，故应把光屏向左
移动适当距离，光屏上才会再次出现一个清晰的像，此时像会更小。
19．（2021·四川广安市）在“探究凸透镜成像规律”的实验时，小颖同学依次进行了如下操
作。
（1）小颖先在光具座上依次安装蜡烛、凸透镜、光屏，然后点燃蜡烛并调节烛焰、凸透镜、
光屏的中心在______；
（2）如图所示，小颖移动光屏，在光屏上观察到一个倒立缩小的实像，此成像原理和生活中
的______（选填“照相机”“投影仪”或“放大镜”）相同。接着保持凸透镜的位置不动，仅将蜡
烛和光屏位置互换，光屏上______（选填“能”或“不能”）观察到烛焰清晰的像；
61
原创精品资源学科网独家享有版权，侵权必究！（3）上述实验完成后，小颖借用物理老师的眼镜继绒探究，他将眼镜放在蜡烛和凸透镜之间，
发现像变模糊了，接着保持蜡烛和凸透镜位置不动，将光屏远离凸透镜后又能观察到清晰的像，则
可判断物理老师的眼镜是______眼镜（选填“近视”或“远视”）。
【答案】同一高度；照相机；能；近视。
【解析】（1）[1]为了使蜡烛的像成在光屏中央，调节烛焰、凸透镜、光屏的中心在同一高度。
（2）[2]在光屏上观察到一个倒立缩小的实像，由凸透镜成像规律可知，此时物体与凸透镜的
距离大于二倍焦距，此成像原理和生活中的照相机相同。
[3]保持凸透镜的位置不动，仅将蜡烛和光屏位置互换，根据光路是可逆的可知，光屏上能观
察到烛焰清晰的像。
（3）[4]将眼镜放在蜡烛和凸透镜之间，发现像变模糊了，接着保持蜡烛和凸透镜位置不动，
将光屏远离凸透镜后又能观察到清晰的像，此时像距变大，说明眼镜对光线起发散作用，是凹透镜，
所以可判断物理老师的眼镜是近视眼镜。

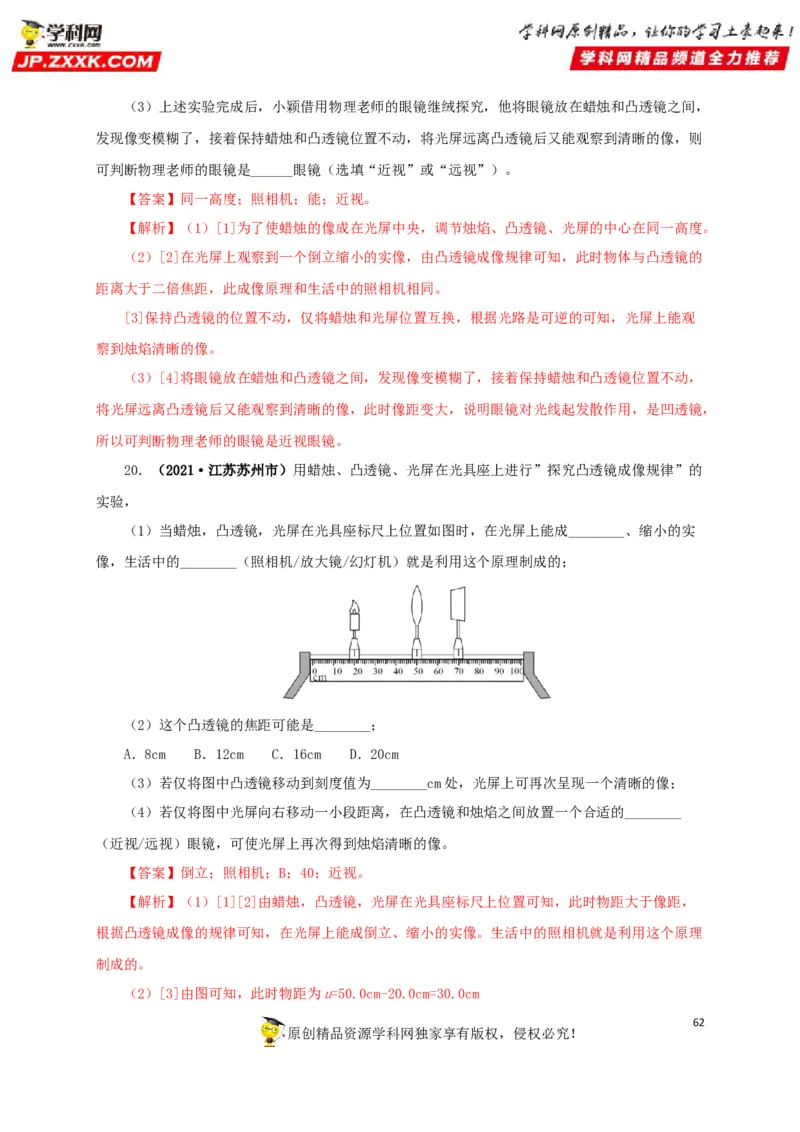

20．（2021·江苏苏州市）用蜡烛、凸透镜、光屏在光具座上进行”探究凸透镜成像规律”的
实验，
（1）当蜡烛，凸透镜，光屏在光具座标尺上位置如图时，在光屏上能成________、缩小的实
像，生活中的________（照相机/放大镜/幻灯机）就是利用这个原理制成的；
（2）这个凸透镜的焦距可能是________；
A．8cm B．12cm C．16cm D．20cm
（3）若仅将图中凸透镜移动到刻度值为________cm处，光屏上可再次呈现一个清晰的像；
（4）若仅将图中光屏向右移动一小段距离，在凸透镜和烛焰之间放置一个合适的________
（近视/远视）眼镜，可使光屏上再次得到烛焰清晰的像。
【答案】倒立；照相机；B；40；近视。
【解析】（1）[1][2]由蜡烛，凸透镜，光屏在光具座标尺上位置可知，此时物距大于像距，
根据凸透镜成像的规律可知，在光屏上能成倒立、缩小的实像。生活中的照相机就是利用这个原理
制成的。
（2）[3]由图可知，此时物距为u=50.0cm-20.0cm=30.0cm
62
原创精品资源学科网独家享有版权，侵权必究！根据凸透镜成像的规律，成倒立缩小的实像时，u＞2f，即f＜15.0cm；
像距为v=70.0cm-50.0cm=20.0cm
此时2f＞v＞f，则10.0cm＜f＜20.0cm。综上所述，可得10.0cm＜f＜15.0cm，故ACD不符合
题意，B符合题意。故选B。
（3）[4]在光的折射现象中，光路是可逆的，当移动后的物距等于原来的像距时，可以再次成
像，故将凸透镜置于40.0cm刻度线时可以再次成像。
（4）[5]将图中光屏向右移动一小段距离，此时像位于光屏之前，要想在光屏上再次得到清晰
的像，需要将光适当发散，故要在凸透镜和蜡烛之间放置适当的凹透镜，近视眼镜就是凹透镜。

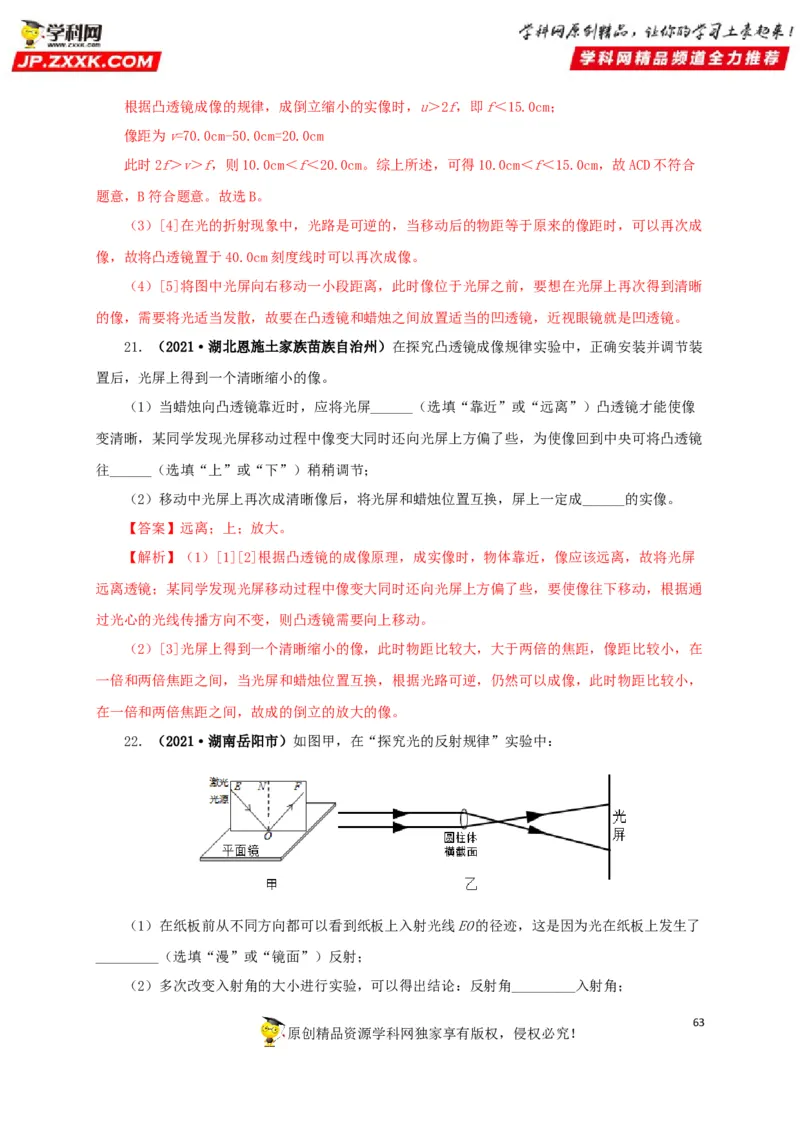

21．（2021·湖北恩施土家族苗族自治州）在探究凸透镜成像规律实验中，正确安装并调节装
置后，光屏上得到一个清晰缩小的像。
（1）当蜡烛向凸透镜靠近时，应将光屏______（选填“靠近”或“远离”）凸透镜才能使像
变清晰，某同学发现光屏移动过程中像变大同时还向光屏上方偏了些，为使像回到中央可将凸透镜
往______（选填“上”或“下”）稍稍调节；
（2）移动中光屏上再次成清晰像后，将光屏和蜡烛位置互换，屏上一定成______的实像。
【答案】远离；上；放大。
【解析】（1）[1][2]根据凸透镜的成像原理，成实像时，物体靠近，像应该远离，故将光屏
远离透镜；某同学发现光屏移动过程中像变大同时还向光屏上方偏了些，要使像往下移动，根据通
过光心的光线传播方向不变，则凸透镜需要向上移动。
（2）[3]光屏上得到一个清晰缩小的像，此时物距比较大，大于两倍的焦距，像距比较小，在
一倍和两倍焦距之间，当光屏和蜡烛位置互换，根据光路可逆，仍然可以成像，此时物距比较小，
在一倍和两倍焦距之间，故成的倒立的放大的像。
22．（2021·湖南岳阳市）如图甲，在“探究光的反射规律”实验中：
（1）在纸板前从不同方向都可以看到纸板上入射光线EO的径迹，这是因为光在纸板上发生了
_________（选填“漫”或“镜面”）反射；
（2）多次改变入射角的大小进行实验，可以得出结论：反射角_________入射角；
63
原创精品资源学科网独家享有版权，侵权必究！（3）小明发现实验中所用的激光垂直照在光屏上不是一个点而是一条直线，这样使得实验中
更容易观察光路。他很好奇这是如何做到的，于是拆开激光笔。如图乙所示，一束很细的激光发射
出来后通过一个透明的圆柱体，由于圆柱体对光有__________（选填“会聚”或“发散”）作用，
最终使激光在光屏上展开得很宽。
【答案】漫；等于；会聚。
【解析】（1）[1]从不同方向都可以看到纸板上入射光线EO的径迹，说明是漫反射，能够光
线经白纸反射后反射光线向四面八方射去，故可以从四面八方看到光线的径迹。
（2）[2]在光的反射定律中反射角等于入射角。
（3）[3] 如图乙所示，一束很细的激光发射出来后通过一个透明的圆柱体，折射光与入射光
进行对比，发现折射光向法线靠拢，故对光线有会聚作用，故填会聚。
23．（2021·江苏中考真题）小明用如图所示的装置做“探究凸透镜成像规律”实验。
（1）图中光屏上恰好成一清晰的像，该像的性质是倒立、______的实像。
（2）图中只移动蜡烛和光屏，可以模拟照相机成像原理的操作是______（填字母）。
A．都左移 B．都右移
C．蜡烛左移，光屏右移 D．蜡烛右移，光屏左移
（3）完成实验后，他将另一透镜放在图中45cm刻度线位置，发现光屏上的像由清晰变模糊，
向左移动光屏又发现清晰的像，说明该透镜对光有______作用，可以矫正的视力缺陷是______。
【答案】等大；A；会聚；远视眼。
【解析】（1）[1]由图可知，蜡烛到凸透镜的距离为
光屏到凸透镜的距离
物距等于像距时，等于两倍焦距，即 ，成倒立、等大的实像，凸透镜的焦距
64
原创精品资源学科网独家享有版权，侵权必究！（2）[2]模拟照相机成像原理，u>2f，f
