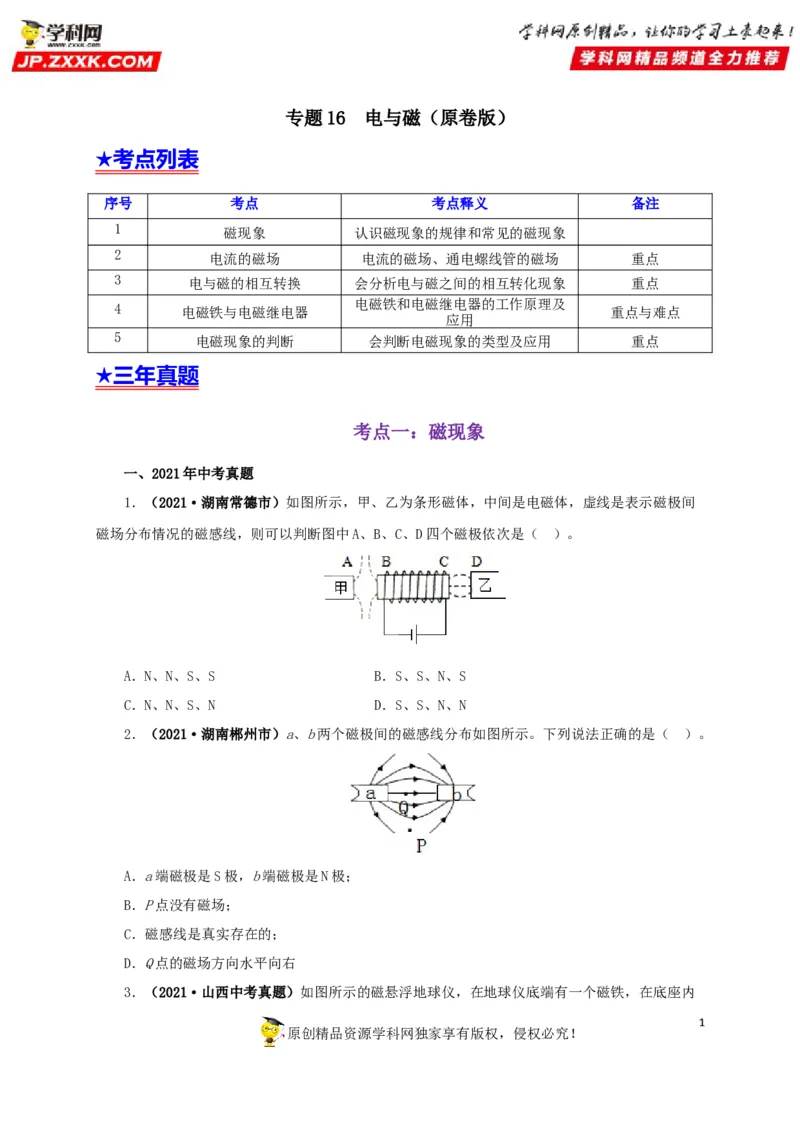

专题16 电与磁（原卷版）
★考点列表
序号 考点 考点释义 备注
1 磁现象 认识磁现象的规律和常见的磁现象
2 电流的磁场 电流的磁场、通电螺线管的磁场 重点
3 电与磁的相互转换 会分析电与磁之间的相互转化现象 重点
4 电磁铁与电磁继电器 电磁铁和电磁继电器的工作原理及 重点与难点
应用
5 电磁现象的判断 会判断电磁现象的类型及应用 重点
★三年真题
考点一：磁现象
一、2021年中考真题

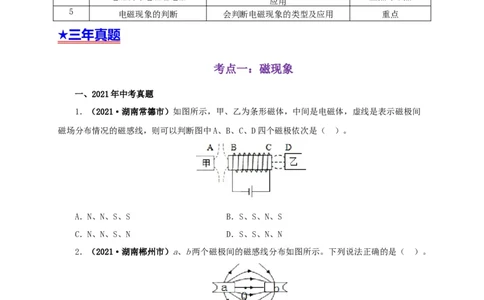

1．（2021·湖南常德市）如图所示，甲、乙为条形磁体，中间是电磁体，虚线是表示磁极间
磁场分布情况的磁感线，则可以判断图中A、B、C、D四个磁极依次是（ ）。
A．N、N、S、S B．S、S、N、S
C．N、N、S、N D．S、S、N、N
2．（2021·湖南郴州市）a、b两个磁极间的磁感线分布如图所示。下列说法正确的是（ ）。
A．a端磁极是S极，b端磁极是N极；
B．P点没有磁场；
C．磁感线是真实存在的；
D．Q点的磁场方向水平向右

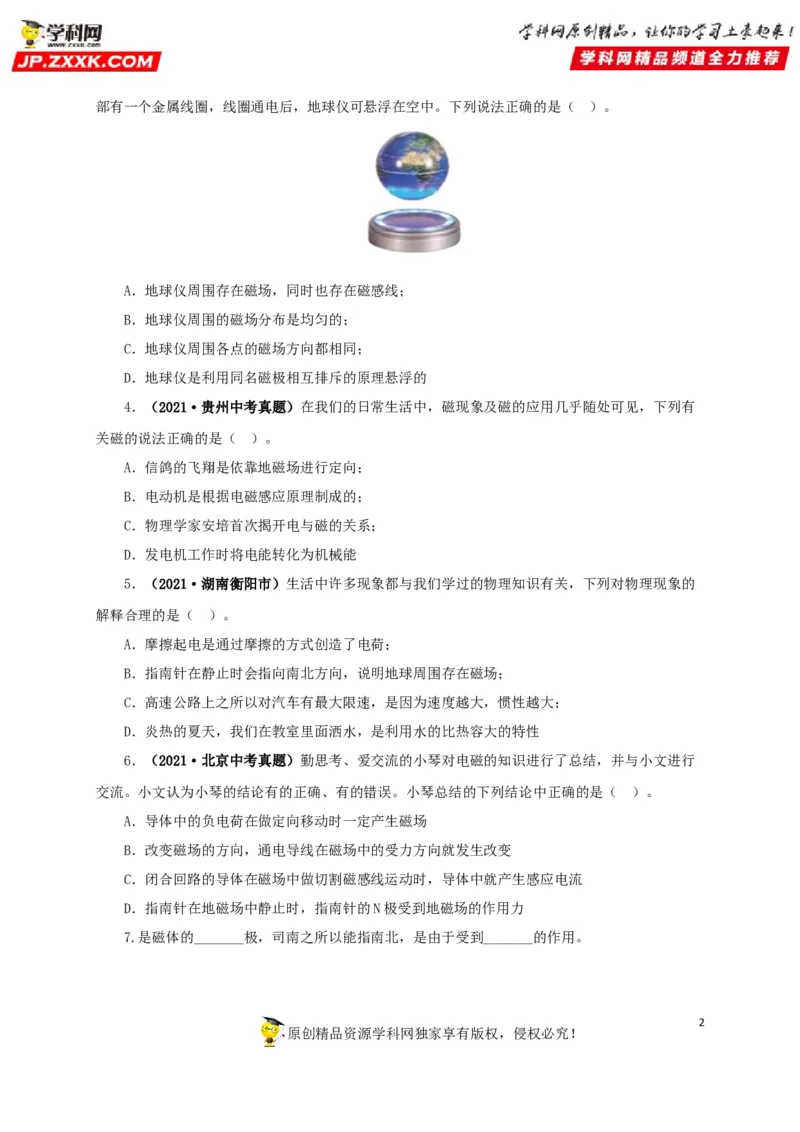

3．（2021·山西中考真题）如图所示的磁悬浮地球仪，在地球仪底端有一个磁铁，在底座内
1
原创精品资源学科网独家享有版权，侵权必究！部有一个金属线圈，线圈通电后，地球仪可悬浮在空中。下列说法正确的是（ ）。
A．地球仪周围存在磁场，同时也存在磁感线；
B．地球仪周围的磁场分布是均匀的；
C．地球仪周围各点的磁场方向都相同；
D．地球仪是利用同名磁极相互排斥的原理悬浮的

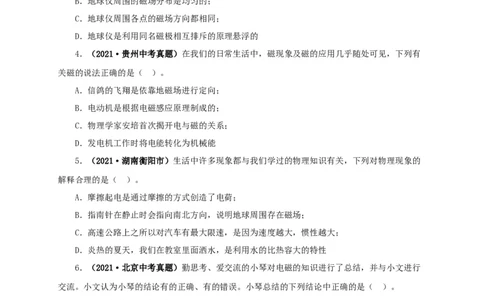

4．（2021·贵州中考真题）在我们的日常生活中，磁现象及磁的应用几乎随处可见，下列有
关磁的说法正确的是（ ）。
A．信鸽的飞翔是依靠地磁场进行定向；
B．电动机是根据电磁感应原理制成的；
C．物理学家安培首次揭开电与磁的关系；
D．发电机工作时将电能转化为机械能
5．（2021·湖南衡阳市）生活中许多现象都与我们学过的物理知识有关，下列对物理现象的
解释合理的是（ ）。
A．摩擦起电是通过摩擦的方式创造了电荷；
B．指南针在静止时会指向南北方向，说明地球周围存在磁场；
C．高速公路上之所以对汽车有最大限速，是因为速度越大，惯性越大；
D．炎热的夏天，我们在教室里面洒水，是利用水的比热容大的特性
6．（2021·北京中考真题）勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行
交流。小文认为小琴的结论有的正确、有的错误。小琴总结的下列结论中正确的是（ ）。
A．导体中的负电荷在做定向移动时一定产生磁场
B．改变磁场的方向，通电导线在磁场中的受力方向就发生改变
C．闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流
D．指南针在地磁场中静止时，指南针的N极受到地磁场的作用力
7.是磁体的_______极，司南之所以能指南北，是由于受到_______的作用。
2

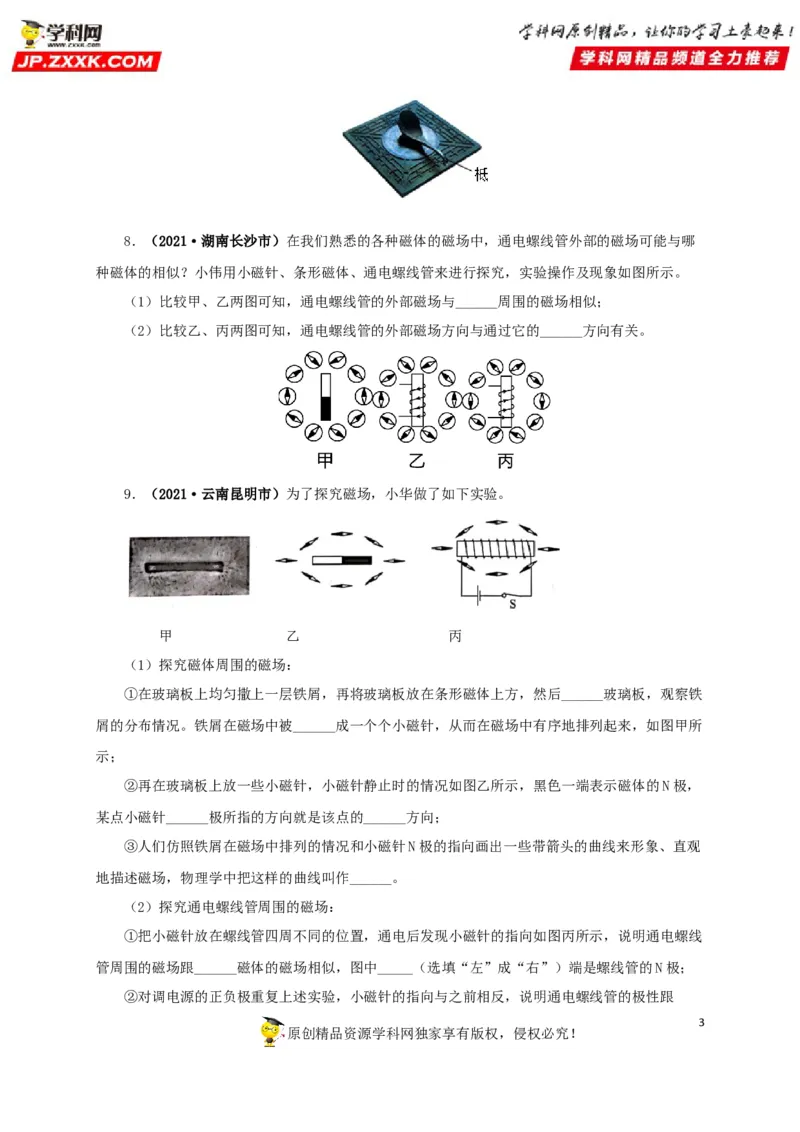

原创精品资源学科网独家享有版权，侵权必究！8．（2021·湖南长沙市）在我们熟悉的各种磁体的磁场中，通电螺线管外部的磁场可能与哪
种磁体的相似？小伟用小磁针、条形磁体、通电螺线管来进行探究，实验操作及现象如图所示。

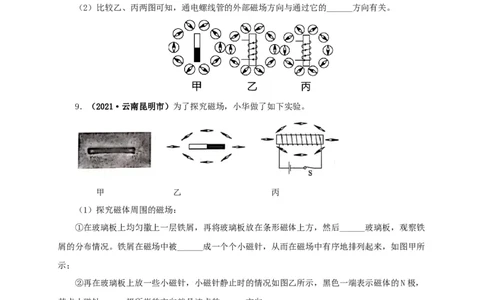

（1）比较甲、乙两图可知，通电螺线管的外部磁场与______周围的磁场相似；
（2）比较乙、丙两图可知，通电螺线管的外部磁场方向与通过它的______方向有关。
9．（2021·云南昆明市）为了探究磁场，小华做了如下实验。
甲 乙 丙
（1）探究磁体周围的磁场：
①在玻璃板上均匀撒上一层铁屑，再将玻璃板放在条形磁体上方，然后______玻璃板，观察铁
屑的分布情况。铁屑在磁场中被______成一个个小磁针，从而在磁场中有序地排列起来，如图甲所
示；
②再在玻璃板上放一些小磁针，小磁针静止时的情况如图乙所示，黑色一端表示磁体的N极，
某点小磁针______极所指的方向就是该点的______方向；
③人们仿照铁屑在磁场中排列的情况和小磁针N极的指向画出一些带箭头的曲线来形象、直观
地描述磁场，物理学中把这样的曲线叫作______。
（2）探究通电螺线管周围的磁场：
①把小磁针放在螺线管四周不同的位置，通电后发现小磁针的指向如图丙所示，说明通电螺线
管周围的磁场跟______磁体的磁场相似，图中_____（选填“左”成“右”）端是螺线管的N极；
②对调电源的正负极重复上述实验，小磁针的指向与之前相反，说明通电螺线管的极性跟
3
原创精品资源学科网独家享有版权，侵权必究！______有关，断开开关后，小磁针静止时______极指向南方。

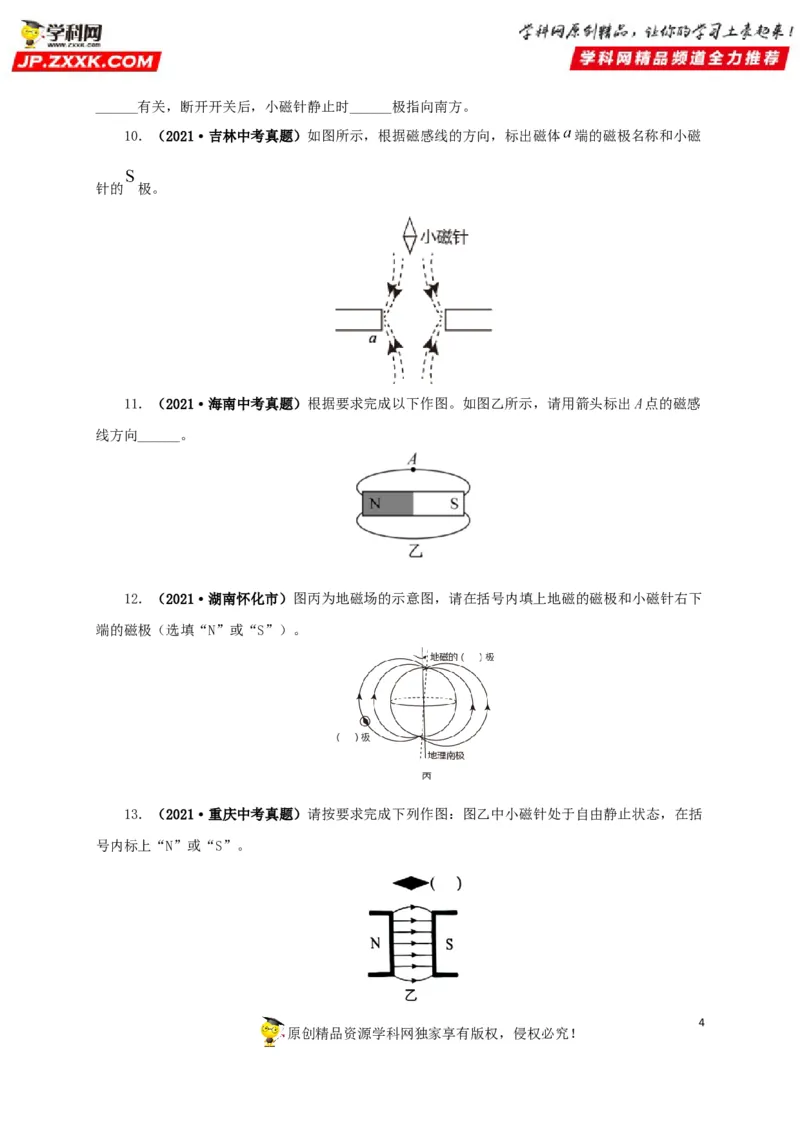

10．（2021·吉林中考真题）如图所示，根据磁感线的方向，标出磁体 端的磁极名称和小磁
针的 极。
11．（2021·海南中考真题）根据要求完成以下作图。如图乙所示，请用箭头标出A点的磁感
线方向______。
12．（2021·湖南怀化市）图丙为地磁场的示意图，请在括号内填上地磁的磁极和小磁针右下
端的磁极（选填“N”或“S”）。
13．（2021·重庆中考真题）请按要求完成下列作图：图乙中小磁针处于自由静止状态，在括
号内标上“N”或“S”。
4

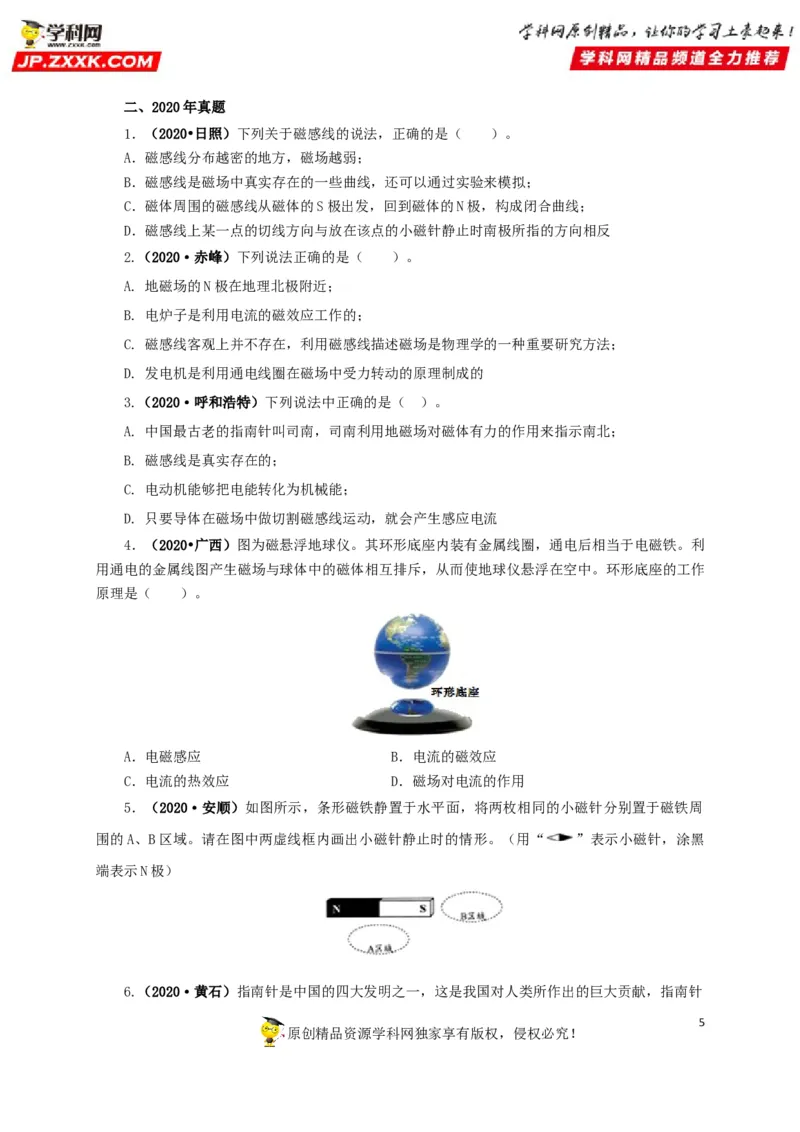

原创精品资源学科网独家享有版权，侵权必究！二、2020年真题
1．（2020•日照）下列关于磁感线的说法，正确的是（ ）。
A．磁感线分布越密的地方，磁场越弱；
B．磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟；
C．磁体周围的磁感线从磁体的S极出发，回到磁体的N极，构成闭合曲线；
D．磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反
2.（2020·赤峰）下列说法正确的是（ ）。
A. 地磁场的N极在地理北极附近；
B. 电炉子是利用电流的磁效应工作的；
C. 磁感线客观上并不存在，利用磁感线描述磁场是物理学的一种重要研究方法；
D. 发电机是利用通电线圈在磁场中受力转动的原理制成的
3.（2020·呼和浩特）下列说法中正确的是（ ）。
A. 中国最古老的指南针叫司南，司南利用地磁场对磁体有力的作用来指示南北；
B. 磁感线是真实存在的；
C. 电动机能够把电能转化为机械能；
D. 只要导体在磁场中做切割磁感线运动，就会产生感应电流
4．（2020•广西）图为磁悬浮地球仪。其环形底座内装有金属线圈，通电后相当于电磁铁。利
用通电的金属线图产生磁场与球体中的磁体相互排斥，从而使地球仪悬浮在空中。环形底座的工作
原理是（ ）。
A．电磁感应 B．电流的磁效应
C．电流的热效应 D．磁场对电流的作用
5．（2020·安顺）如图所示，条形磁铁静置于水平面，将两枚相同的小磁针分别置于磁铁周
围的A、B区域。请在图中两虚线框内画出小磁针静止时的情形。（用“ ”表示小磁针，涂黑
端表示N极）
6.（2020·黄石）指南针是中国的四大发明之一，这是我国对人类所作出的巨大贡献，指南针
5

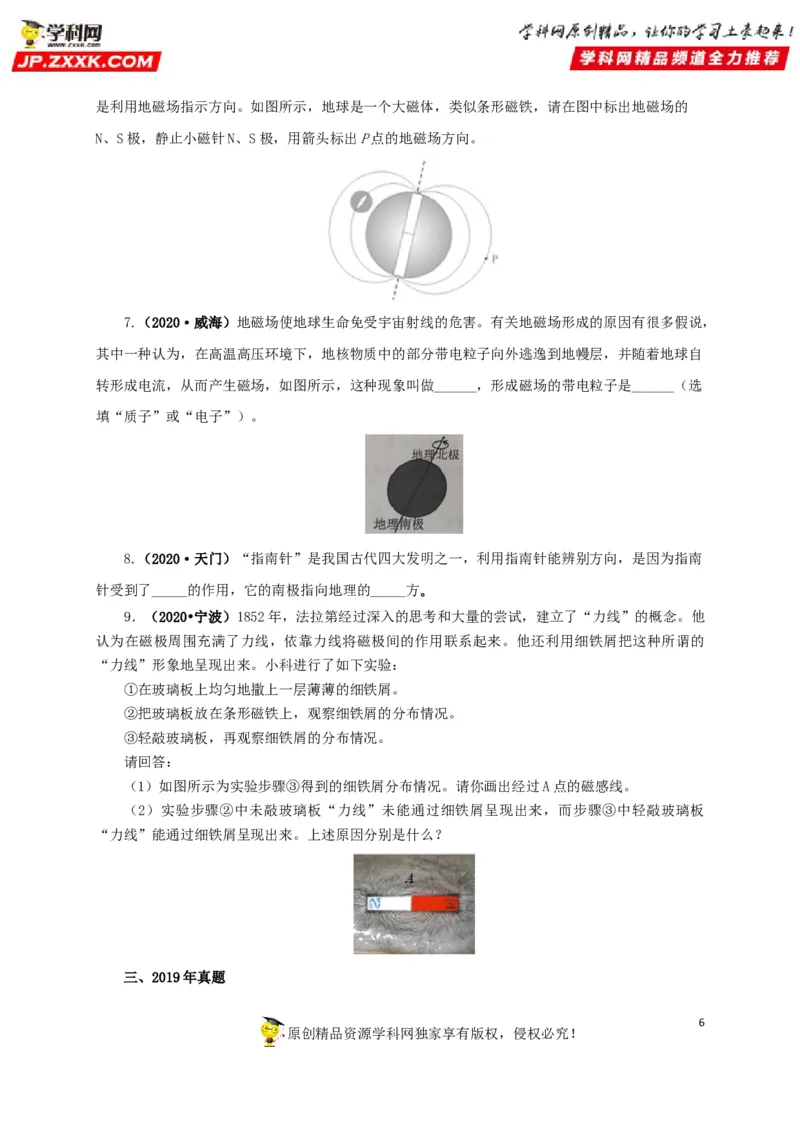

原创精品资源学科网独家享有版权，侵权必究！是利用地磁场指示方向。如图所示，地球是一个大磁体，类似条形磁铁，请在图中标出地磁场的
N、S极，静止小磁针N、S极，用箭头标出P点的地磁场方向。
7.（2020·威海）地磁场使地球生命免受宇宙射线的危害。有关地磁场形成的原因有很多假说，
其中一种认为，在高温高压环境下，地核物质中的部分带电粒子向外逃逸到地幔层，并随着地球自
转形成电流，从而产生磁场，如图所示，这种现象叫做______，形成磁场的带电粒子是______（选
填“质子”或“电子”）。
8.（2020·天门）“指南针”是我国古代四大发明之一，利用指南针能辨别方向，是因为指南
针受到了_____的作用，它的南极指向地理的_____方｡
9．（2020•宁波）1852年，法拉第经过深入的思考和大量的尝试，建立了“力线”的概念。他
认为在磁极周围充满了力线，依靠力线将磁极间的作用联系起来。他还利用细铁屑把这种所谓的
“力线”形象地呈现出来。小科进行了如下实验：
①在玻璃板上均匀地撒上一层薄薄的细铁屑。
②把玻璃板放在条形磁铁上，观察细铁屑的分布情况。
③轻敲玻璃板，再观察细铁屑的分布情况。
请回答：
（1）如图所示为实验步骤③得到的细铁屑分布情况。请你画出经过A点的磁感线。
（2）实验步骤②中未敲玻璃板“力线”未能通过细铁屑呈现出来，而步骤③中轻敲玻璃板
“力线”能通过细铁屑呈现出来。上述原因分别是什么？
三、2019年真题
6

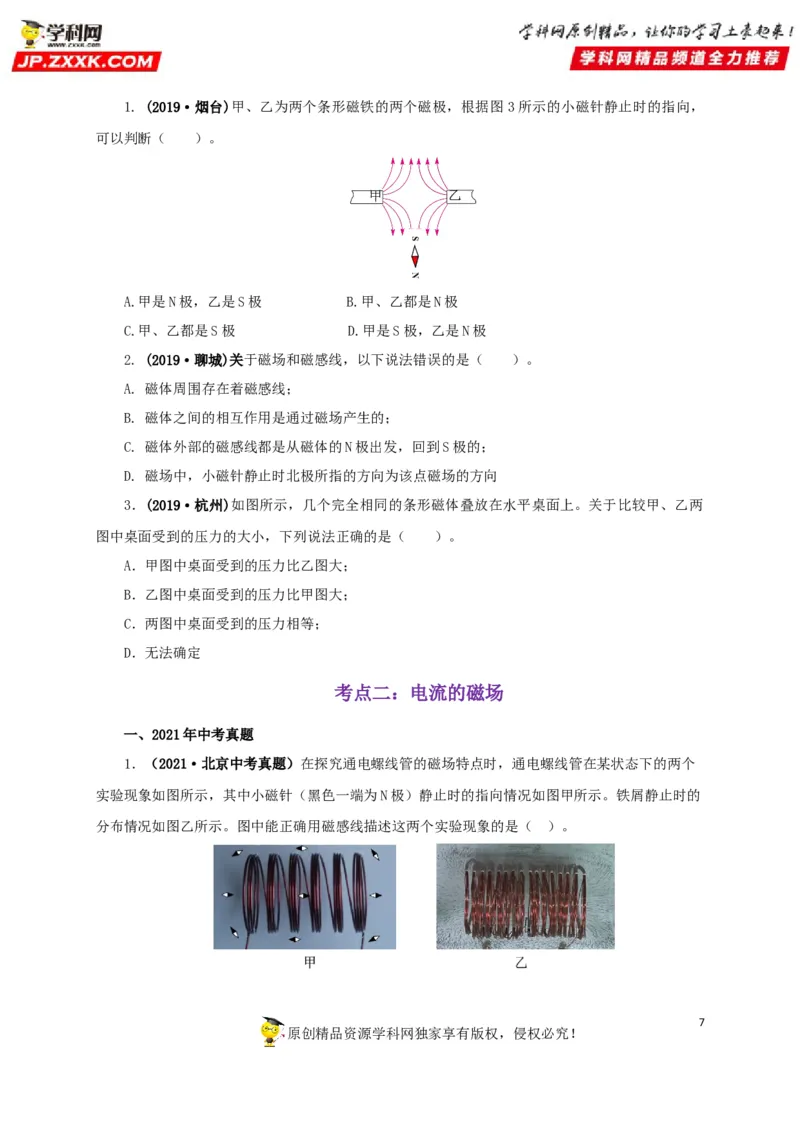

原创精品资源学科网独家享有版权，侵权必究！1. (2019·烟台)甲、乙为两个条形磁铁的两个磁极，根据图3所示的小磁针静止时的指向，
可以判断（ ）。
甲 乙
A.甲是N极，乙是S极 B.甲、乙都是N极
C.甲、乙都是S极 D.甲是S极，乙是N极
2. (2019·聊城)关于磁场和磁感线，以下说法错误的是（ ）。
A. 磁体周围存在着磁感线；
B. 磁体之间的相互作用是通过磁场产生的；
C. 磁体外部的磁感线都是从磁体的N极出发，回到S极的；
D. 磁场中，小磁针静止时北极所指的方向为该点磁场的方向
3．(2019·杭州)如图所示，几个完全相同的条形磁体叠放在水平桌面上。关于比较甲、乙两
图中桌面受到的压力的大小，下列说法正确的是（ ）。
A．甲图中桌面受到的压力比乙图大；
B．乙图中桌面受到的压力比甲图大；
C．两图中桌面受到的压力相等；
D．无法确定
考点二：电流的磁场
一、2021年中考真题
1．（2021·北京中考真题）在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个
实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示。铁屑静止时的
分布情况如图乙所示。图中能正确用磁感线描述这两个实验现象的是（ ）。
7

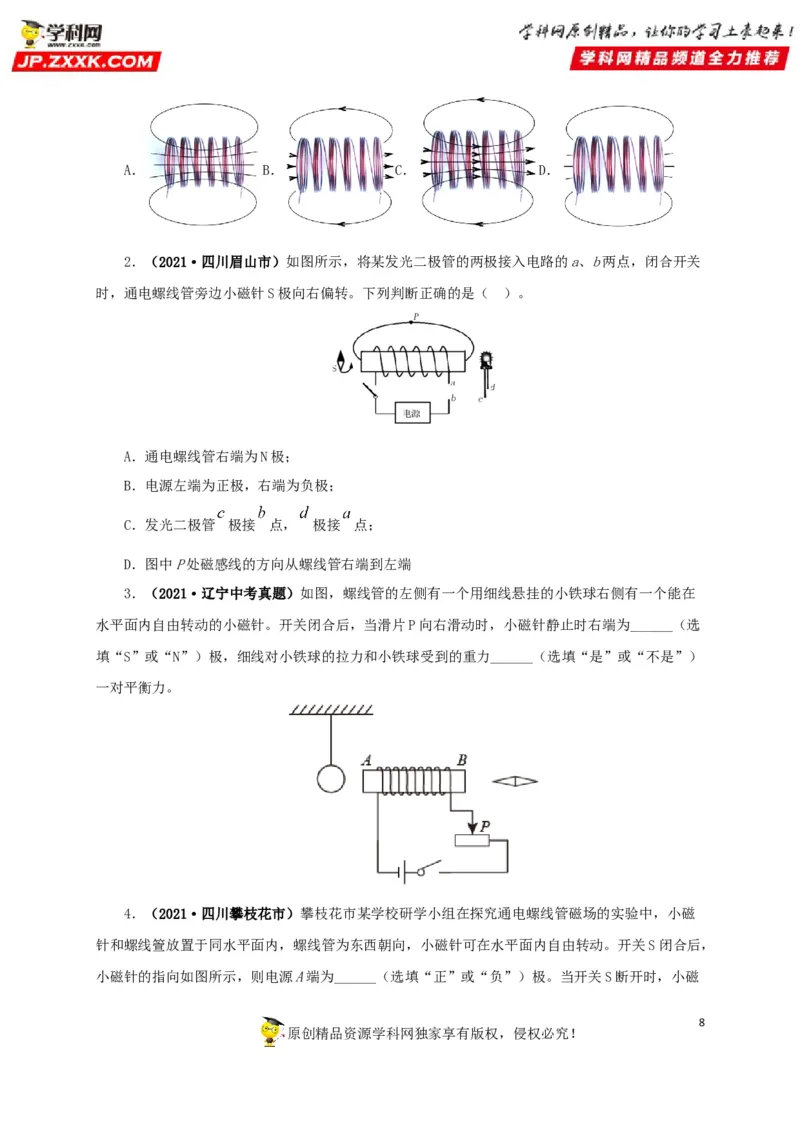

原创精品资源学科网独家享有版权，侵权必究！A． B． C． D．
2．（2021·四川眉山市）如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关
时，通电螺线管旁边小磁针S极向右偏转。下列判断正确的是（ ）。
A．通电螺线管右端为N极；
B．电源左端为正极，右端为负极；
C．发光二极管 极接 点， 极接 点；
D．图中P处磁感线的方向从螺线管右端到左端
3．（2021·辽宁中考真题）如图，螺线管的左侧有一个用细线悬挂的小铁球右侧有一个能在
水平面内自由转动的小磁针。开关闭合后，当滑片P向右滑动时，小磁针静止时右端为______（选
填“S”或“N”）极，细线对小铁球的拉力和小铁球受到的重力______（选填“是”或“不是”）
一对平衡力。
4．（2021·四川攀枝花市）攀枝花市某学校研学小组在探究通电螺线管磁场的实验中，小磁
针和螺线箮放置于同水平面内，螺线管为东西朝向，小磁针可在水平面内自由转动。开关S闭合后，
小磁针的指向如图所示，则电源A端为______（选填“正”或“负”）极。当开关S断开时，小磁
8
原创精品资源学科网独家享有版权，侵权必究！针N极将______（选填“不”、“向北”或“向南”）偏转。

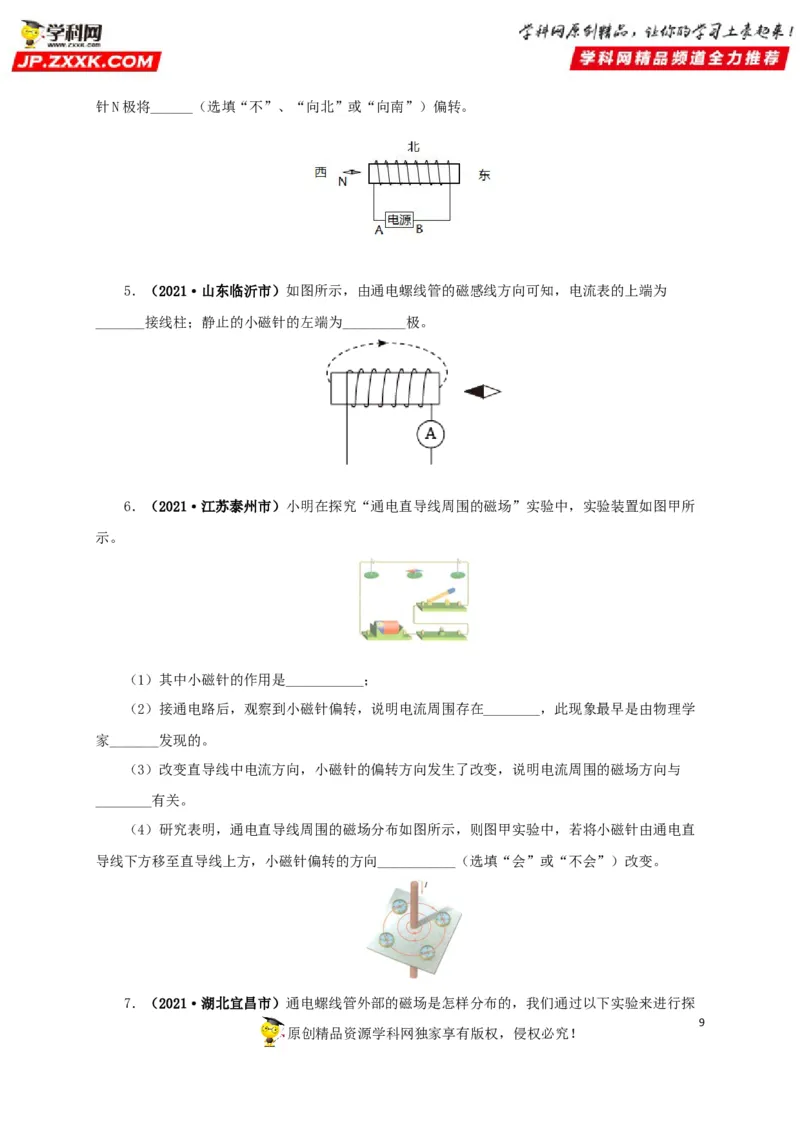

5．（2021·山东临沂市）如图所示，由通电螺线管的磁感线方向可知，电流表的上端为
_______接线柱；静止的小磁针的左端为_________极。
6．（2021·江苏泰州市）小明在探究“通电直导线周围的磁场”实验中，实验装置如图甲所
示。
（1）其中小磁针的作用是___________；
（2）接通电路后，观察到小磁针偏转，说明电流周围存在________，此现象最早是由物理学
家_______发现的。
（3）改变直导线中电流方向，小磁针的偏转方向发生了改变，说明电流周围的磁场方向与
________有关。
（4）研究表明，通电直导线周围的磁场分布如图所示，则图甲实验中，若将小磁针由通电直
导线下方移至直导线上方，小磁针偏转的方向___________（选填“会”或“不会”）改变。
7．（2021·湖北宜昌市）通电螺线管外部的磁场是怎样分布的，我们通过以下实验来进行探
9

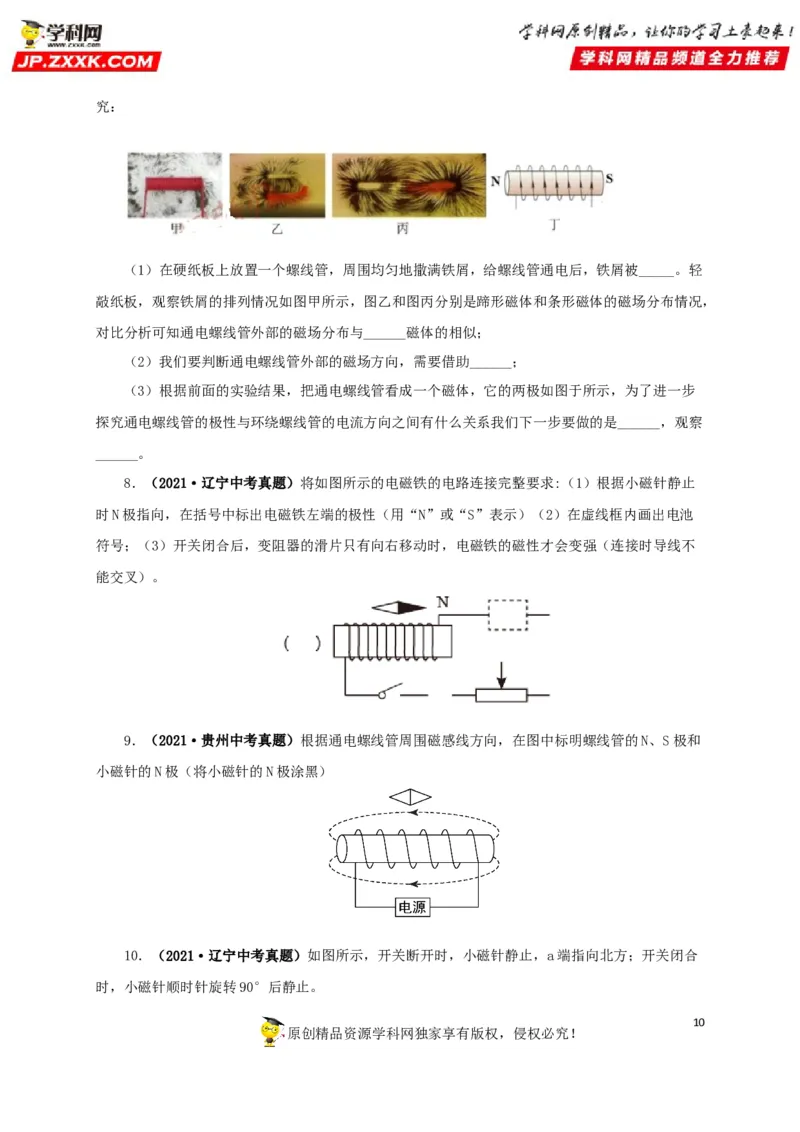

原创精品资源学科网独家享有版权，侵权必究！究：
（1）在硬纸板上放置一个螺线管，周围均匀地撒满铁屑，给螺线管通电后，铁屑被_____。轻
敲纸板，观察铁屑的排列情况如图甲所示，图乙和图丙分别是蹄形磁体和条形磁体的磁场分布情况，
对比分析可知通电螺线管外部的磁场分布与______磁体的相似；
（2）我们要判断通电螺线管外部的磁场方向，需要借助______；
（3）根据前面的实验结果，把通电螺线管看成一个磁体，它的两极如图于所示，为了进一步
探究通电螺线管的极性与环绕螺线管的电流方向之间有什么关系我们下一步要做的是______，观察
______。
8．（2021·辽宁中考真题）将如图所示的电磁铁的电路连接完整要求:（1）根据小磁针静止
时N极指向，在括号中标出电磁铁左端的极性（用“N”或“S”表示）（2）在虚线框内画出电池
符号；（3）开关闭合后，变阻器的滑片只有向右移动时，电磁铁的磁性才会变强（连接时导线不
能交叉）。
9．（2021·贵州中考真题）根据通电螺线管周围磁感线方向，在图中标明螺线管的N、S极和
小磁针的N极（将小磁针的N极涂黑）
10．（2021·辽宁中考真题）如图所示，开关断开时，小磁针静止，a端指向北方；开关闭合
时，小磁针顺时针旋转90°后静止。
10

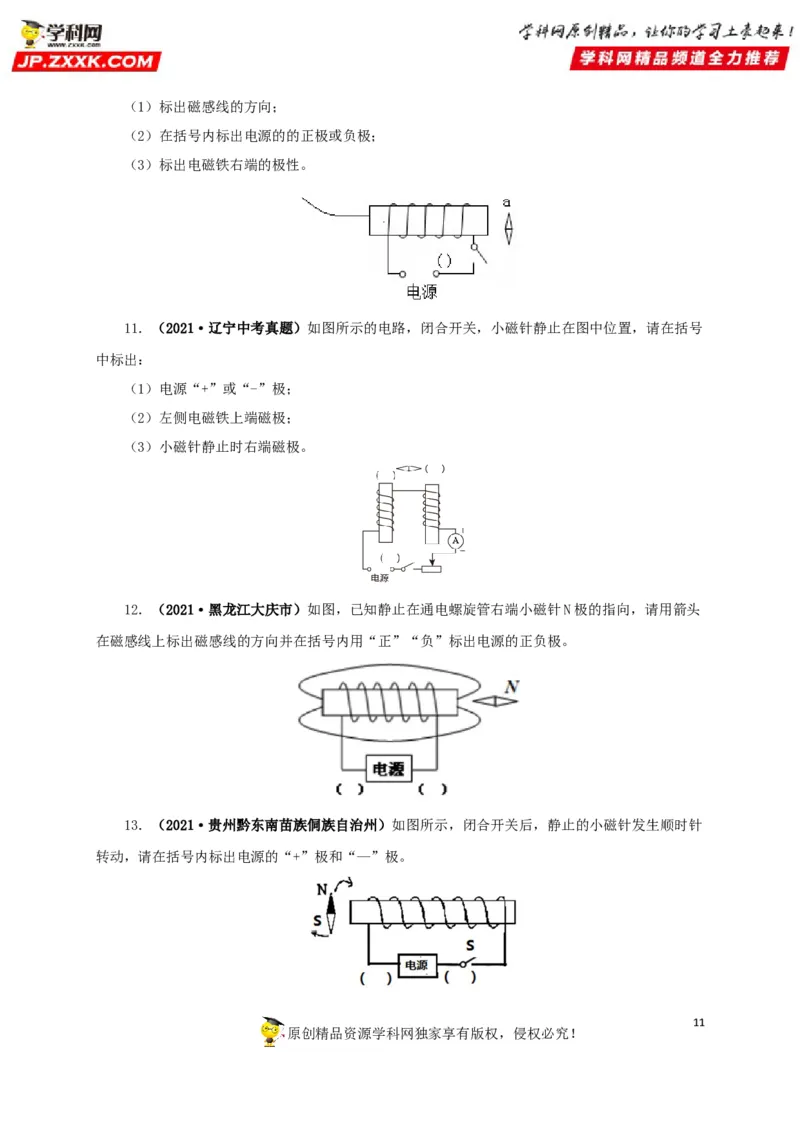

原创精品资源学科网独家享有版权，侵权必究！（1）标出磁感线的方向；
（2）在括号内标出电源的的正极或负极；
（3）标出电磁铁右端的极性。
11．（2021·辽宁中考真题）如图所示的电路，闭合开关，小磁针静止在图中位置，请在括号
中标出：
（1）电源“+”或“-”极；
（2）左侧电磁铁上端磁极；
（3）小磁针静止时右端磁极。
12．（2021·黑龙江大庆市）如图，已知静止在通电螺旋管右端小磁针N极的指向，请用箭头
在磁感线上标出磁感线的方向并在括号内用“正”“负”标出电源的正负极。
13．（2021·贵州黔东南苗族侗族自治州）如图所示，闭合开关后，静止的小磁针发生顺时针
转动，请在括号内标出电源的“+”极和“—”极。
11

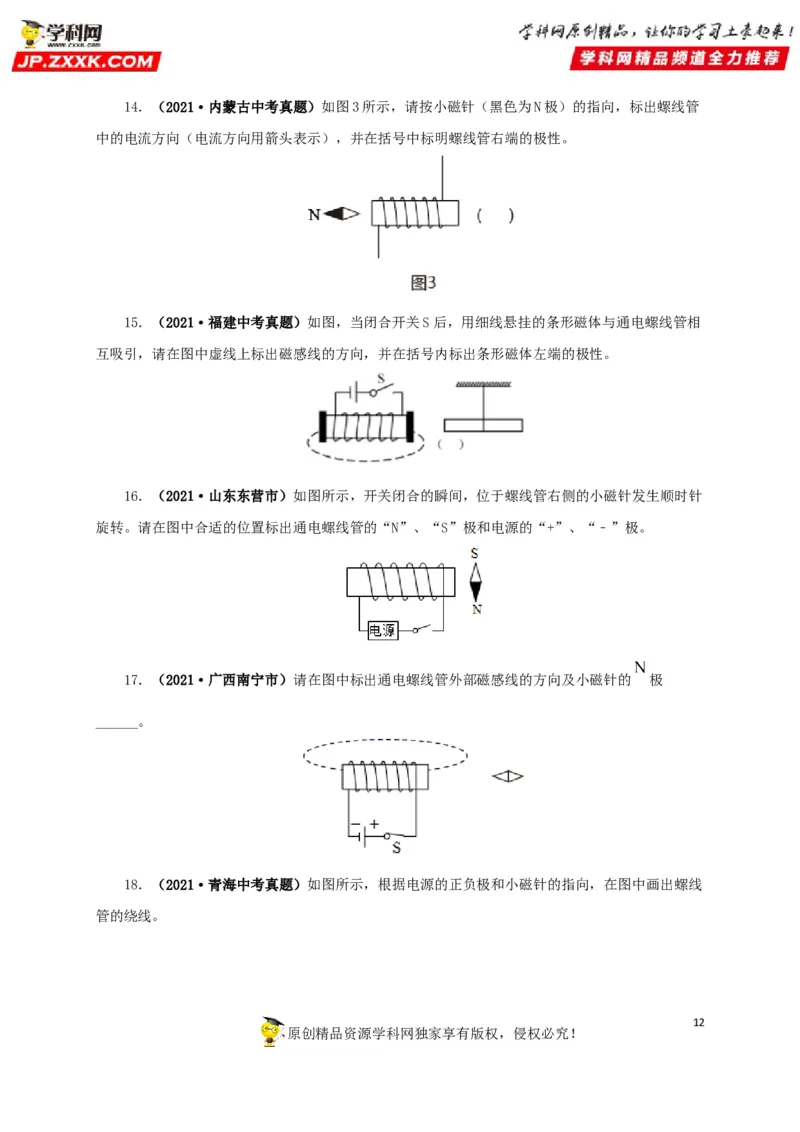

原创精品资源学科网独家享有版权，侵权必究！14．（2021·内蒙古中考真题）如图3所示，请按小磁针（黑色为N极）的指向，标出螺线管
中的电流方向（电流方向用箭头表示），并在括号中标明螺线管右端的极性。
15．（2021·福建中考真题）如图，当闭合开关S后，用细线悬挂的条形磁体与通电螺线管相
互吸引，请在图中虚线上标出磁感线的方向，并在括号内标出条形磁体左端的极性。
16．（2021·山东东营市）如图所示，开关闭合的瞬间，位于螺线管右侧的小磁针发生顺时针
旋转。请在图中合适的位置标出通电螺线管的“N”、“S”极和电源的“+”、“﹣”极。
17．（2021·广西南宁市）请在图中标出通电螺线管外部磁感线的方向及小磁针的 极
______。
18．（2021·青海中考真题）如图所示，根据电源的正负极和小磁针的指向，在图中画出螺线
管的绕线。
12

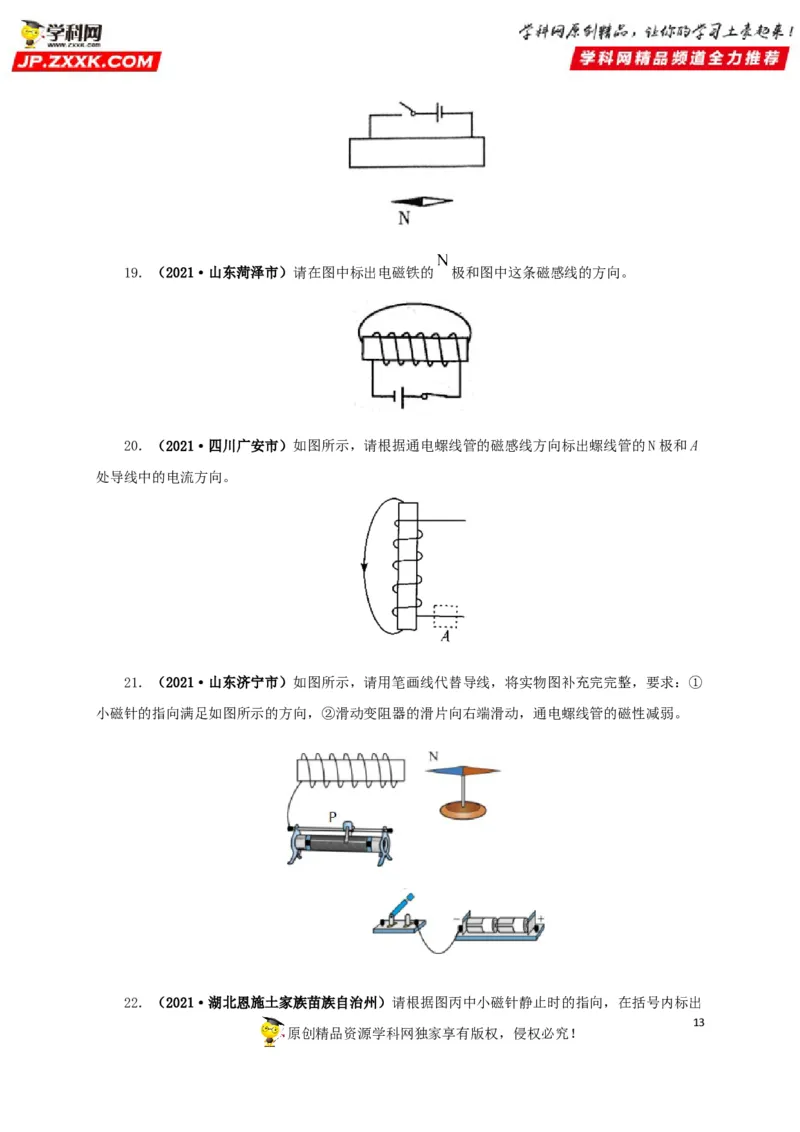

原创精品资源学科网独家享有版权，侵权必究！19．（2021·山东菏泽市）请在图中标出电磁铁的 极和图中这条磁感线的方向。
20．（2021·四川广安市）如图所示，请根据通电螺线管的磁感线方向标出螺线管的N极和A
处导线中的电流方向。
21．（2021·山东济宁市）如图所示，请用笔画线代替导线，将实物图补充完完整，要求：①
小磁针的指向满足如图所示的方向，②滑动变阻器的滑片向右端滑动，通电螺线管的磁性减弱。
22．（2021·湖北恩施土家族苗族自治州）请根据图丙中小磁针静止时的指向，在括号内标出
13
原创精品资源学科网独家享有版权，侵权必究！电源的正负极。

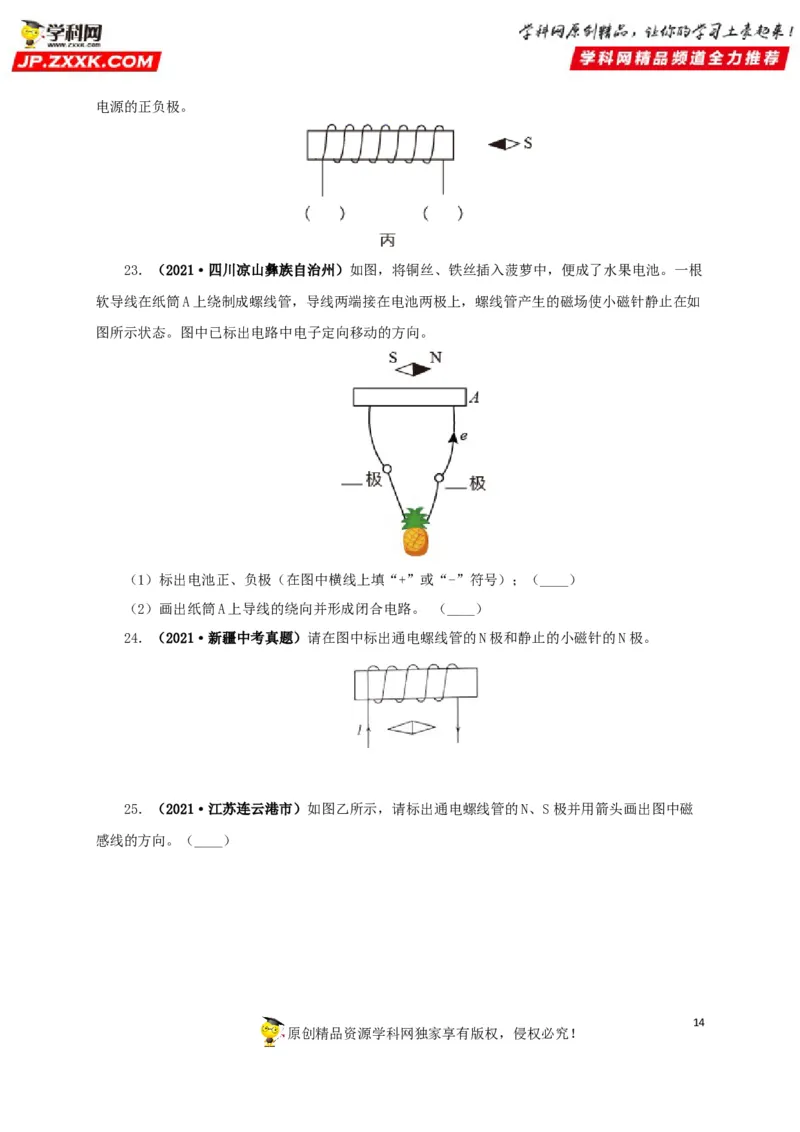

23．（2021·四川凉山彝族自治州）如图，将铜丝、铁丝插入菠萝中，便成了水果电池。一根
软导线在纸筒A上绕制成螺线管，导线两端接在电池两极上，螺线管产生的磁场使小磁针静止在如
图所示状态。图中已标出电路中电子定向移动的方向。
（1）标出电池正、负极（在图中横线上填“+”或“-”符号）；（____）
（2）画出纸筒A上导线的绕向并形成闭合电路。 （____）
24．（2021·新疆中考真题）请在图中标出通电螺线管的N极和静止的小磁针的N极。
25．（2021·江苏连云港市）如图乙所示，请标出通电螺线管的N、S极并用箭头画出图中磁
感线的方向。（____）
14

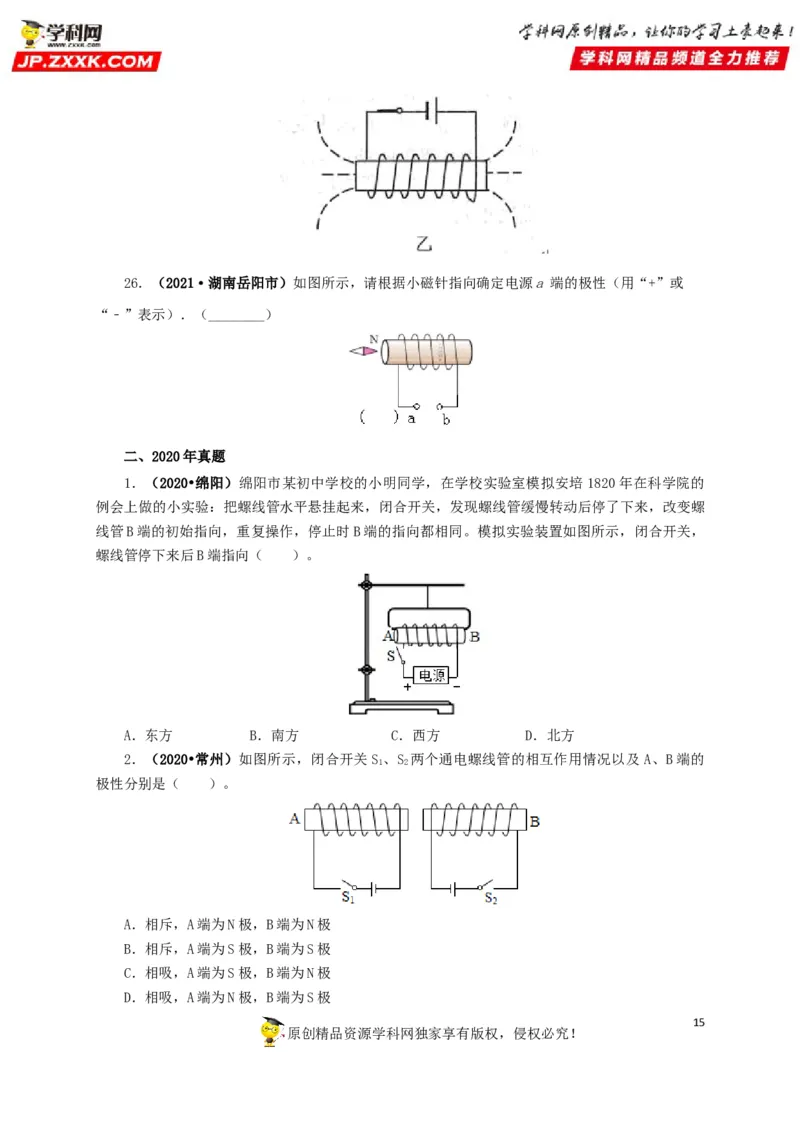

原创精品资源学科网独家享有版权，侵权必究！26．（2021·湖南岳阳市）如图所示，请根据小磁针指向确定电源a 端的极性（用“+”或
“﹣”表示）．（________）
二、2020年真题
1．（2020•绵阳）绵阳市某初中学校的小明同学，在学校实验室模拟安培1820年在科学院的
例会上做的小实验：把螺线管水平悬挂起来，闭合开关，发现螺线管缓慢转动后停了下来，改变螺
线管B端的初始指向，重复操作，停止时B端的指向都相同。模拟实验装置如图所示，闭合开关，
螺线管停下来后B端指向（ ）。
A．东方 B．南方 C．西方 D．北方
2．（2020•常州）如图所示，闭合开关S 、S 两个通电螺线管的相互作用情况以及 A、B端的
1 2
极性分别是（ ）。
A．相斥，A端为N极，B端为N极
B．相斥，A端为S极，B端为S极
C．相吸，A端为S极，B端为N极
D．相吸，A端为N极，B端为S极
15

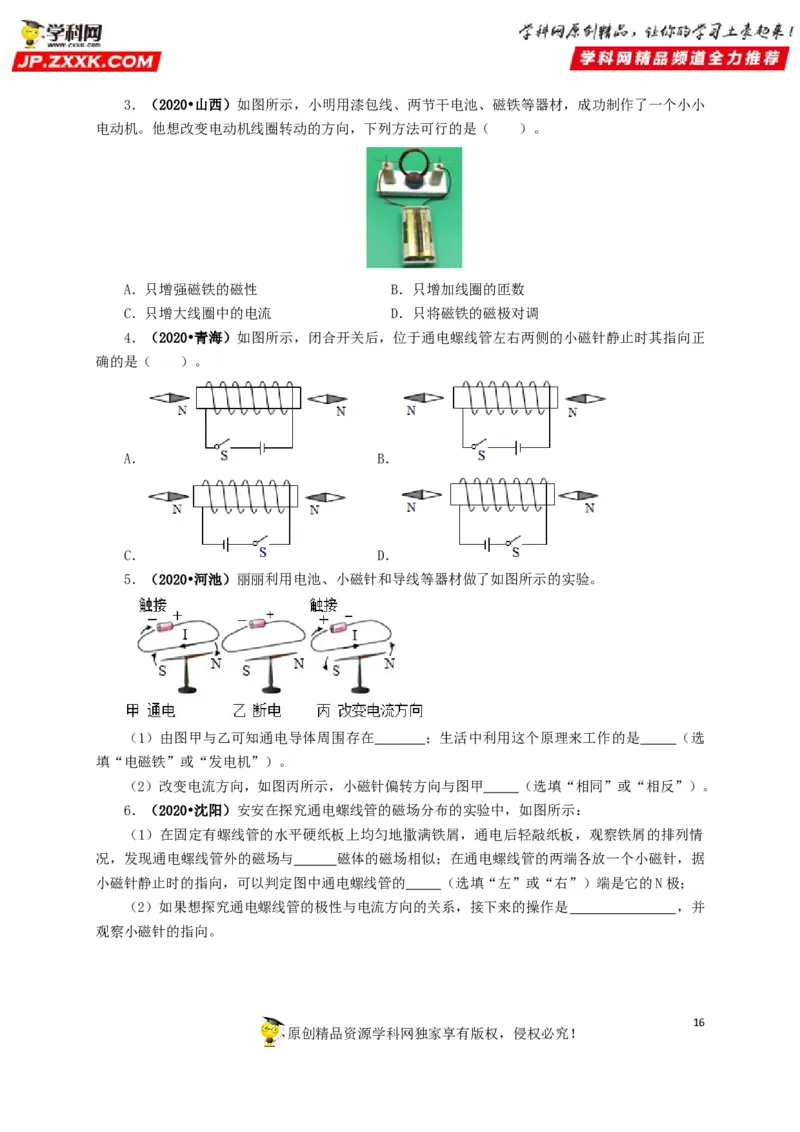

原创精品资源学科网独家享有版权，侵权必究！3．（2020•山西）如图所示，小明用漆包线、两节干电池、磁铁等器材，成功制作了一个小小
电动机。他想改变电动机线圈转动的方向，下列方法可行的是（ ）。
A．只增强磁铁的磁性 B．只增加线圈的匝数
C．只增大线圈中的电流 D．只将磁铁的磁极对调
4．（2020•青海）如图所示，闭合开关后，位于通电螺线管左右两侧的小磁针静止时其指向正
确的是（ ）。
A． B．
C． D．
5．（2020•河池）丽丽利用电池、小磁针和导线等器材做了如图所示的实验。
（1）由图甲与乙可知通电导体周围存在 ；生活中利用这个原理来工作的是 （选
填“电磁铁”或“发电机”）。
（2）改变电流方向，如图丙所示，小磁针偏转方向与图甲 （选填“相同”或“相反”）。
6．（2020•沈阳）安安在探究通电螺线管的磁场分布的实验中，如图所示：
（1）在固定有螺线管的水平硬纸板上均匀地撒满铁屑，通电后轻敲纸板，观察铁屑的排列情
况，发现通电螺线管外的磁场与 磁体的磁场相似；在通电螺线管的两端各放一个小磁针，据
小磁针静止时的指向，可以判定图中通电螺线管的 （选填“左”或“右”）端是它的N极；
（2）如果想探究通电螺线管的极性与电流方向的关系，接下来的操作是 ，并
观察小磁针的指向。
16

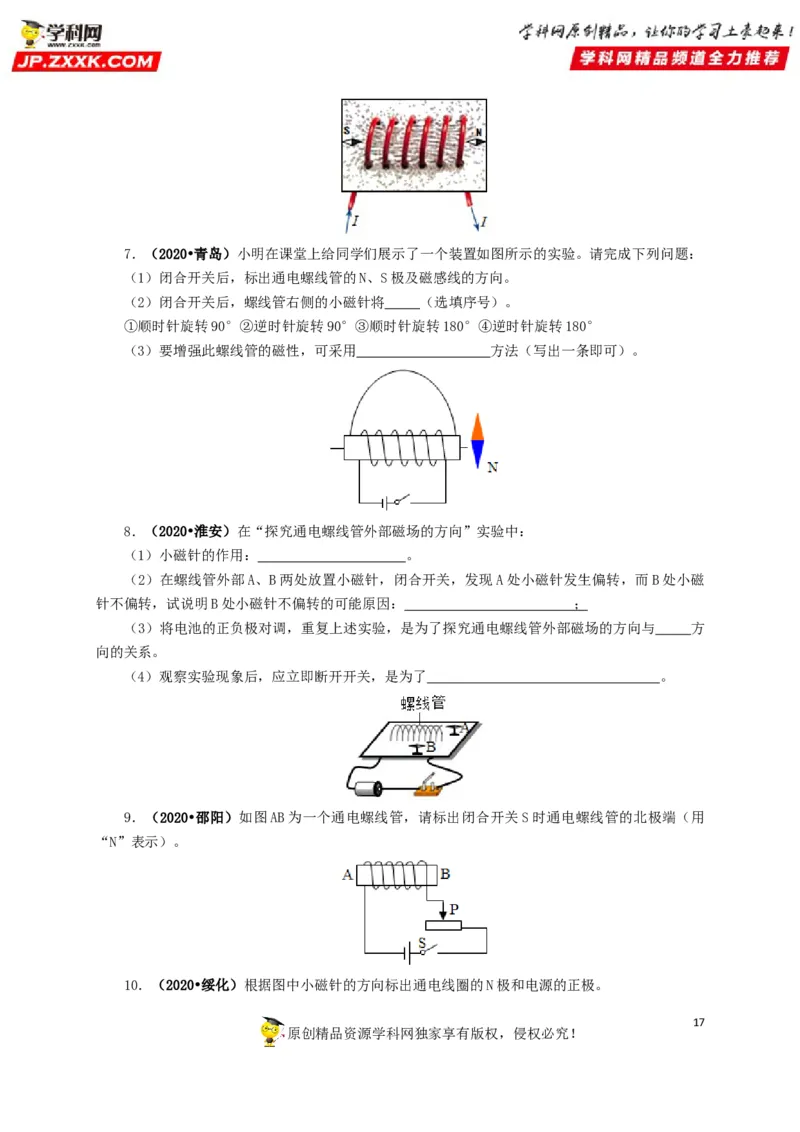

原创精品资源学科网独家享有版权，侵权必究！7．（2020•青岛）小明在课堂上给同学们展示了一个装置如图所示的实验。请完成下列问题：
（1）闭合开关后，标出通电螺线管的N、S极及磁感线的方向。
（2）闭合开关后，螺线管右侧的小磁针将 （选填序号）。
①顺时针旋转90°②逆时针旋转90°③顺时针旋转180°④逆时针旋转180°
（3）要增强此螺线管的磁性，可采用 方法（写出一条即可）。
8．（2020•淮安）在“探究通电螺线管外部磁场的方向”实验中：
（1）小磁针的作用： 。
（2）在螺线管外部A、B两处放置小磁针，闭合开关，发现A处小磁针发生偏转，而B处小磁
针不偏转，试说明B处小磁针不偏转的可能原因： ；
（3）将电池的正负极对调，重复上述实验，是为了探究通电螺线管外部磁场的方向与 方
向的关系。
（4）观察实验现象后，应立即断开开关，是为了 。
9．（2020•邵阳）如图AB为一个通电螺线管，请标出闭合开关S时通电螺线管的北极端（用
“N”表示）。
10．（2020•绥化）根据图中小磁针的方向标出通电线圈的N极和电源的正极。
17
原创精品资源学科网独家享有版权，侵权必究！三、2019年真题

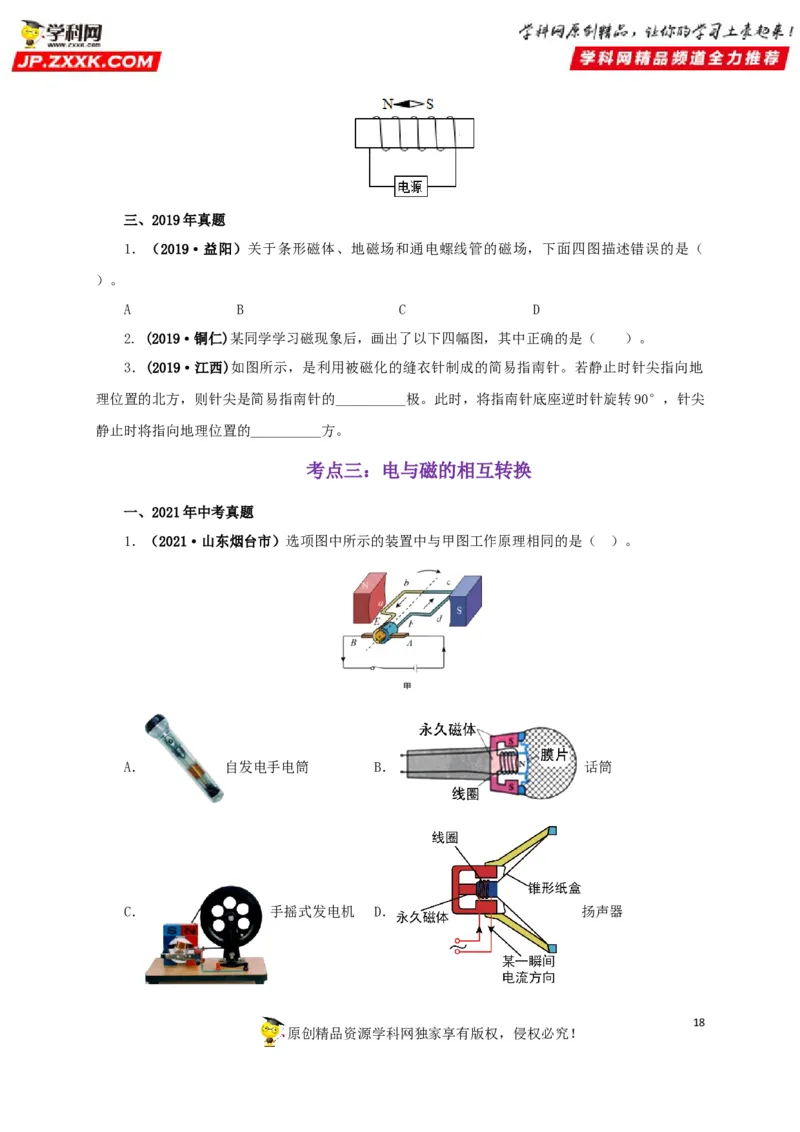

1．（2019·益阳）关于条形磁体、地磁场和通电螺线管的磁场，下面四图描述错误的是（
）。
A B C D
2. (2019·铜仁)某同学学习磁现象后，画出了以下四幅图，其中正确的是（ ）。
3．(2019·江西)如图所示，是利用被磁化的缝衣针制成的简易指南针。若静止时针尖指向地
理位置的北方，则针尖是简易指南针的__________极。此时，将指南针底座逆时针旋转90°，针尖
静止时将指向地理位置的__________方。
考点三：电与磁的相互转换
一、2021年中考真题
1．（2021·山东烟台市）选项图中所示的装置中与甲图工作原理相同的是（ ）。
A． 自发电手电筒 B． 话筒
C． 手摇式发电机 D． 扬声器
18

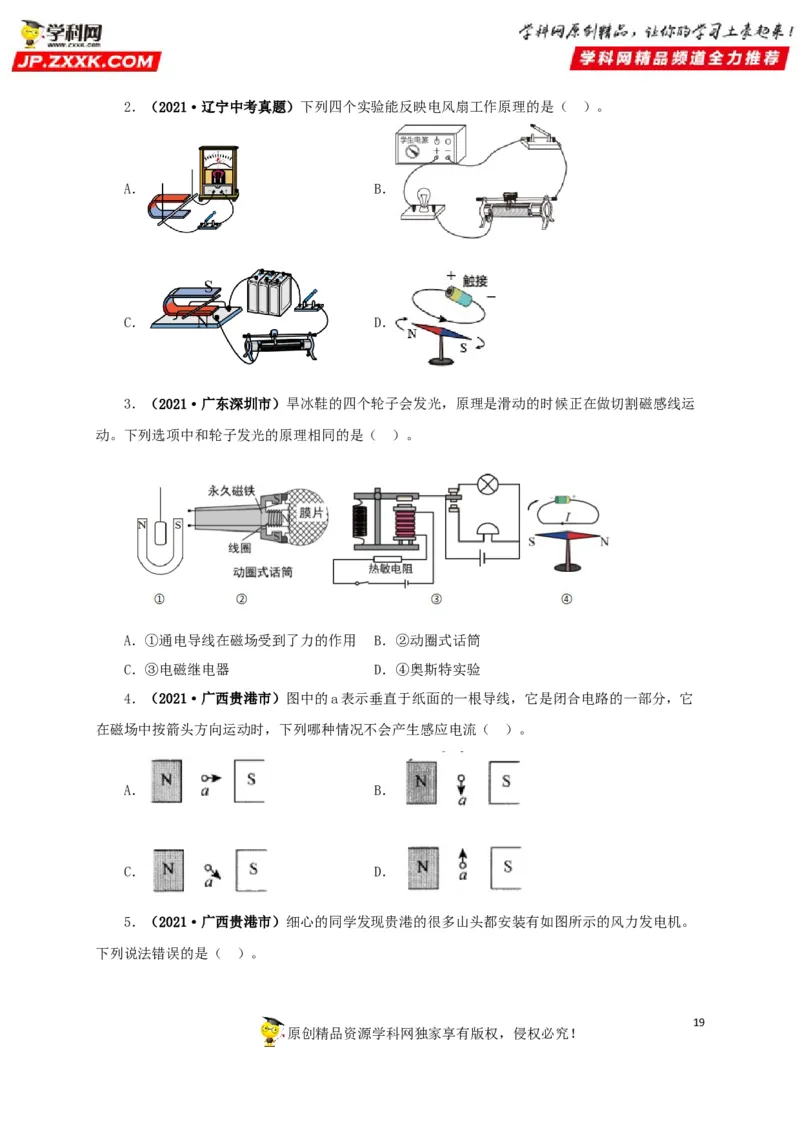

原创精品资源学科网独家享有版权，侵权必究！2．（2021·辽宁中考真题）下列四个实验能反映电风扇工作原理的是（ ）。
A． B．
C． D．
3．（2021·广东深圳市）旱冰鞋的四个轮子会发光，原理是滑动的时候正在做切割磁感线运
动。下列选项中和轮子发光的原理相同的是（ ）。
A．①通电导线在磁场受到了力的作用 B．②动圈式话筒
C．③电磁继电器 D．④奥斯特实验
4．（2021·广西贵港市）图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它
在磁场中按箭头方向运动时，下列哪种情况不会产生感应电流（ ）。
A． B．
C． D．
5．（2021·广西贵港市）细心的同学发现贵港的很多山头都安装有如图所示的风力发电机。
下列说法错误的是（ ）。
19

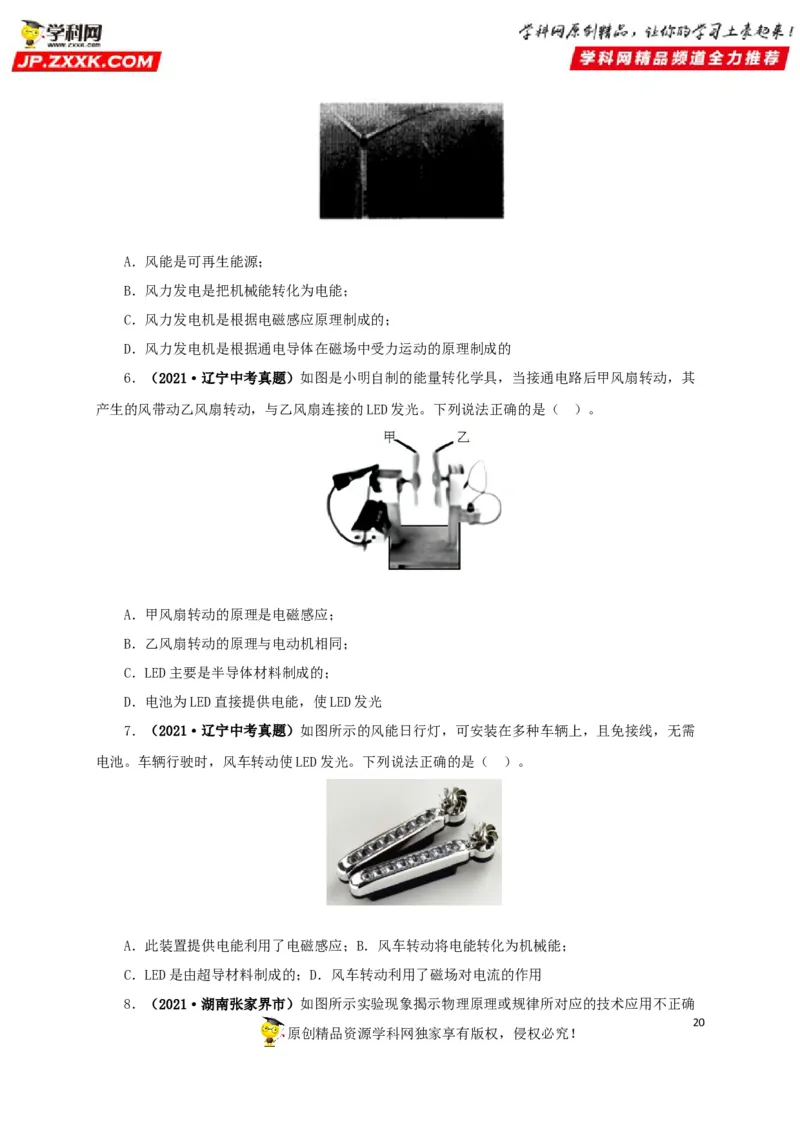

原创精品资源学科网独家享有版权，侵权必究！A．风能是可再生能源；
B．风力发电是把机械能转化为电能；
C．风力发电机是根据电磁感应原理制成的；
D．风力发电机是根据通电导体在磁场中受力运动的原理制成的
6．（2021·辽宁中考真题）如图是小明自制的能量转化学具，当接通电路后甲风扇转动，其
产生的风带动乙风扇转动，与乙风扇连接的LED发光。下列说法正确的是（ ）。
A．甲风扇转动的原理是电磁感应；
B．乙风扇转动的原理与电动机相同；
C．LED主要是半导体材料制成的；
D．电池为LED直接提供电能，使LED发光
7．（2021·辽宁中考真题）如图所示的风能日行灯，可安装在多种车辆上，且免接线，无需
电池。车辆行驶时，风车转动使LED发光。下列说法正确的是（ ）。
A．此装置提供电能利用了电磁感应；B．风车转动将电能转化为机械能；
C．LED是由超导材料制成的；D．风车转动利用了磁场对电流的作用

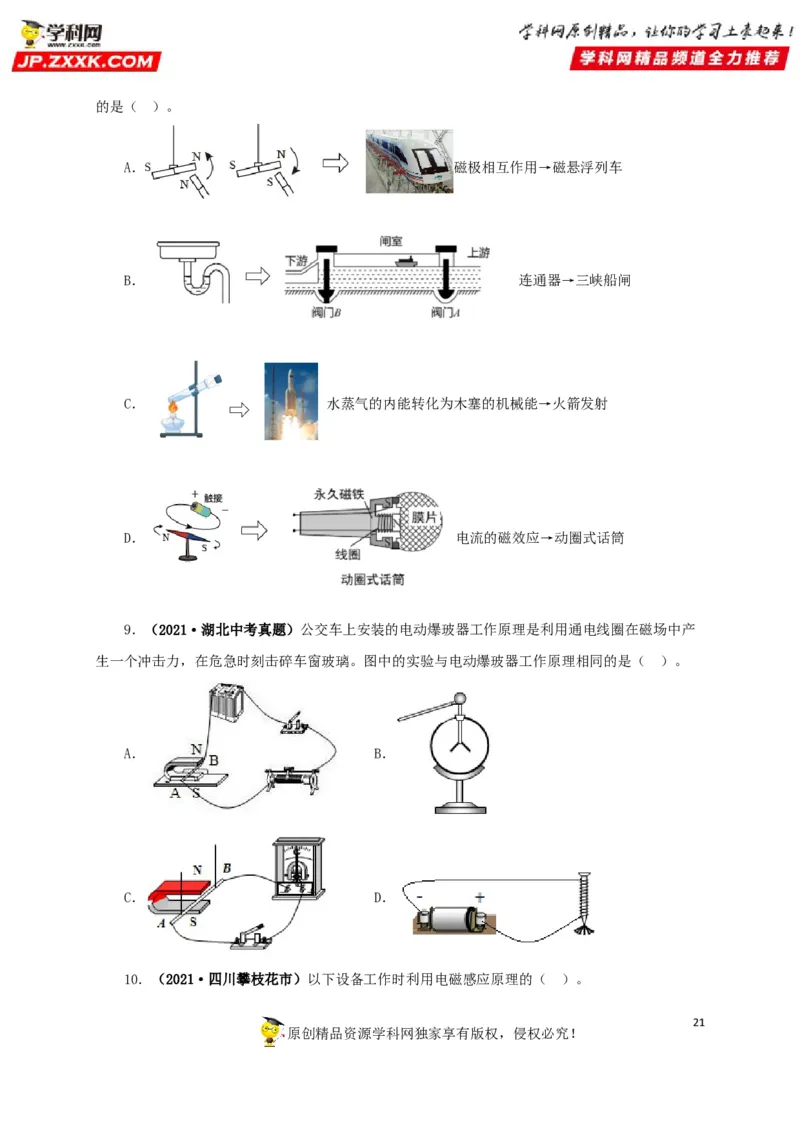

8．（2021·湖南张家界市）如图所示实验现象揭示物理原理或规律所对应的技术应用不正确
20
原创精品资源学科网独家享有版权，侵权必究！的是（ ）。
A． 磁极相互作用→磁悬浮列车
B． 连通器→三峡船闸
C． 水蒸气的内能转化为木塞的机械能→火箭发射
D． 电流的磁效应→动圈式话筒
9．（2021·湖北中考真题）公交车上安装的电动爆玻器工作原理是利用通电线圈在磁场中产
生一个冲击力，在危急时刻击碎车窗玻璃。图中的实验与电动爆玻器工作原理相同的是（ ）。
A． B．
C． D．
10．（2021·四川攀枝花市）以下设备工作时利用电磁感应原理的（ ）。
21

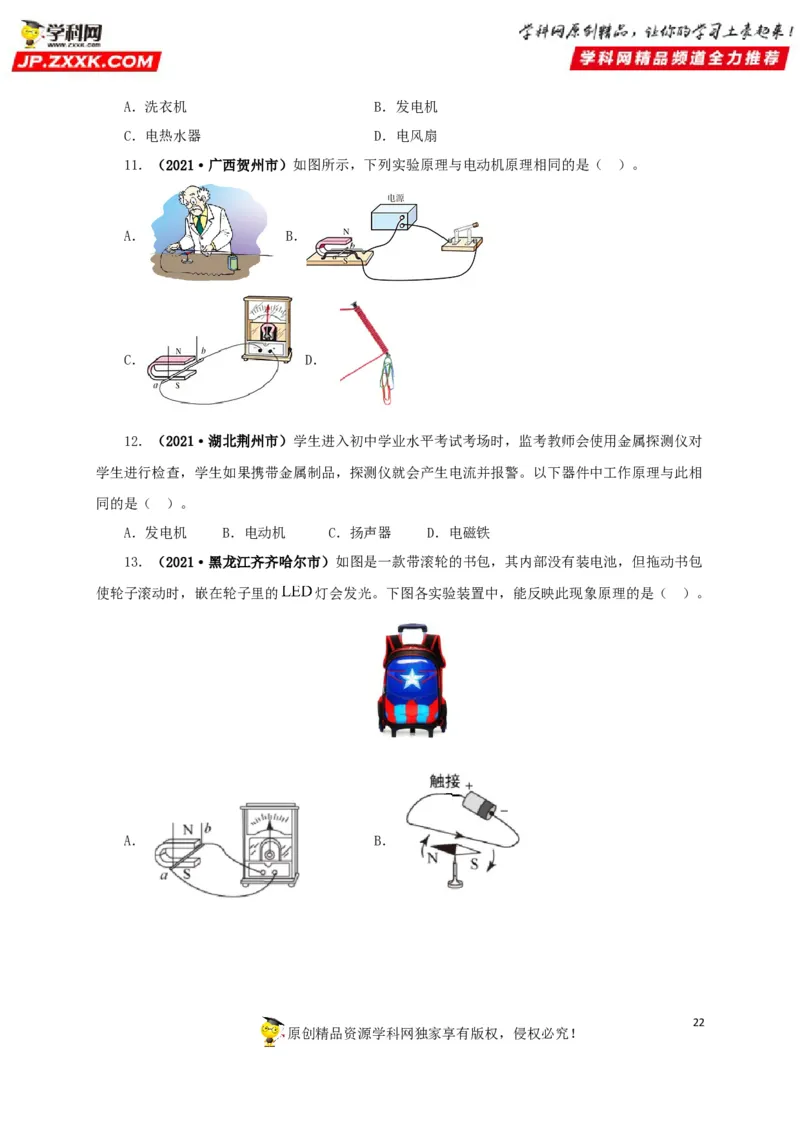

原创精品资源学科网独家享有版权，侵权必究！A．洗衣机 B．发电机
C．电热水器 D．电风扇
11．（2021·广西贺州市）如图所示，下列实验原理与电动机原理相同的是（ ）。
A． B．
C． D．
12．（2021·湖北荆州市）学生进入初中学业水平考试考场时，监考教师会使用金属探测仪对
学生进行检查，学生如果携带金属制品，探测仪就会产生电流并报警。以下器件中工作原理与此相
同的是（ ）。
A．发电机 B．电动机 C．扬声器 D．电磁铁
13．（2021·黑龙江齐齐哈尔市）如图是一款带滚轮的书包，其内部没有装电池，但拖动书包
使轮子滚动时，嵌在轮子里的 灯会发光。下图各实验装置中，能反映此现象原理的是（ ）。
A． B．
22
原创精品资源学科网独家享有版权，侵权必究！C． D．

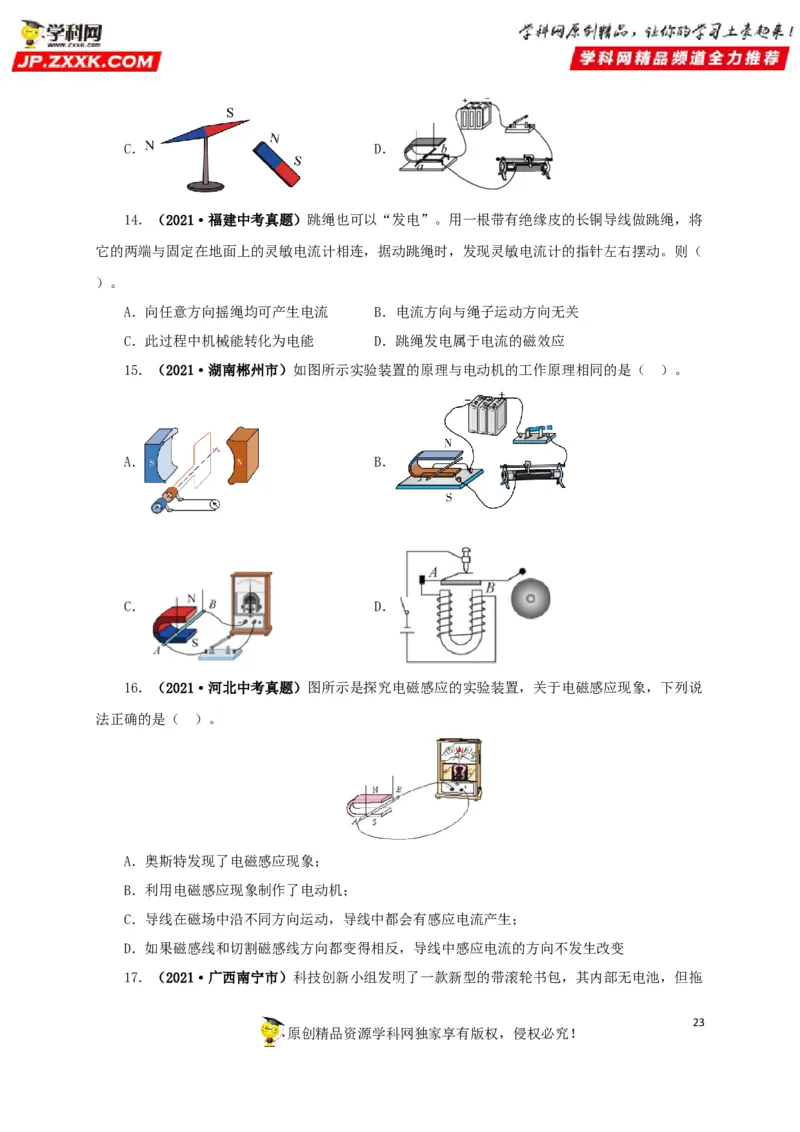

14．（2021·福建中考真题）跳绳也可以“发电”。用一根带有绝缘皮的长铜导线做跳绳，将
它的两端与固定在地面上的灵敏电流计相连，据动跳绳时，发现灵敏电流计的指针左右摆动。则（
）。
A．向任意方向摇绳均可产生电流 B．电流方向与绳子运动方向无关
C．此过程中机械能转化为电能 D．跳绳发电属于电流的磁效应
15．（2021·湖南郴州市）如图所示实验装置的原理与电动机的工作原理相同的是（ ）。
A． B．
C． D．
16．（2021·河北中考真题）图所示是探究电磁感应的实验装置，关于电磁感应现象，下列说
法正确的是（ ）。
A．奥斯特发现了电磁感应现象；
B．利用电磁感应现象制作了电动机；
C．导线在磁场中沿不同方向运动，导线中都会有感应电流产生；
D．如果磁感线和切割磁感线方向都变得相反，导线中感应电流的方向不发生改变
17．（2021·广西南宁市）科技创新小组发明了一款新型的带滚轮书包，其内部无电池，但拖
23
原创精品资源学科网独家享有版权，侵权必究！动书包使轮子滚动时，嵌在轮子里的LED灯会发光，行走更安全。图中能反映此原理的是（ ）。
A． B．
C． D．

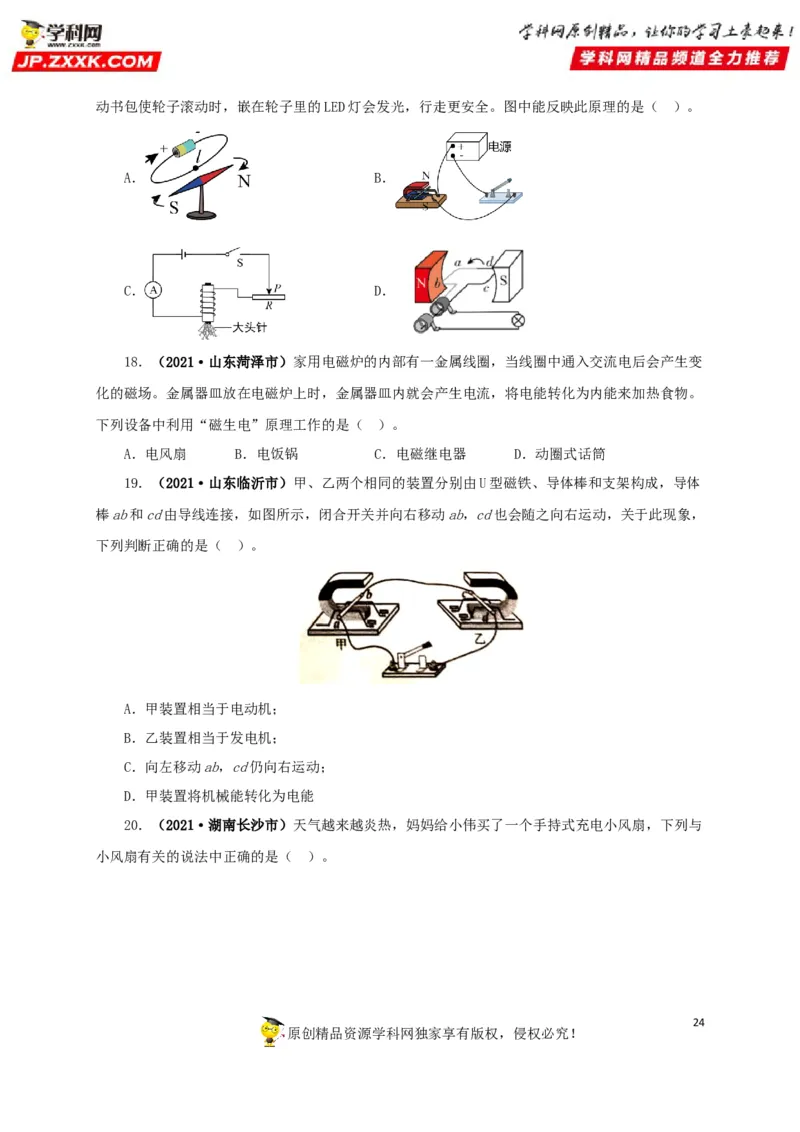

18．（2021·山东菏泽市）家用电磁炉的内部有一金属线圈，当线圈中通入交流电后会产生变
化的磁场。金属器皿放在电磁炉上时，金属器皿内就会产生电流，将电能转化为内能来加热食物。
下列设备中利用“磁生电”原理工作的是（ ）。
A．电风扇 B．电饭锅 C．电磁继电器 D．动圈式话筒
19．（2021·山东临沂市）甲、乙两个相同的装置分别由U型磁铁、导体棒和支架构成，导体
棒ab和cd由导线连接，如图所示，闭合开关并向右移动ab，cd也会随之向右运动，关于此现象，
下列判断正确的是（ ）。
A．甲装置相当于电动机；
B．乙装置相当于发电机；
C．向左移动ab，cd仍向右运动；
D．甲装置将机械能转化为电能
20．（2021·湖南长沙市）天气越来越炎热，妈妈给小伟买了一个手持式充电小风扇，下列与

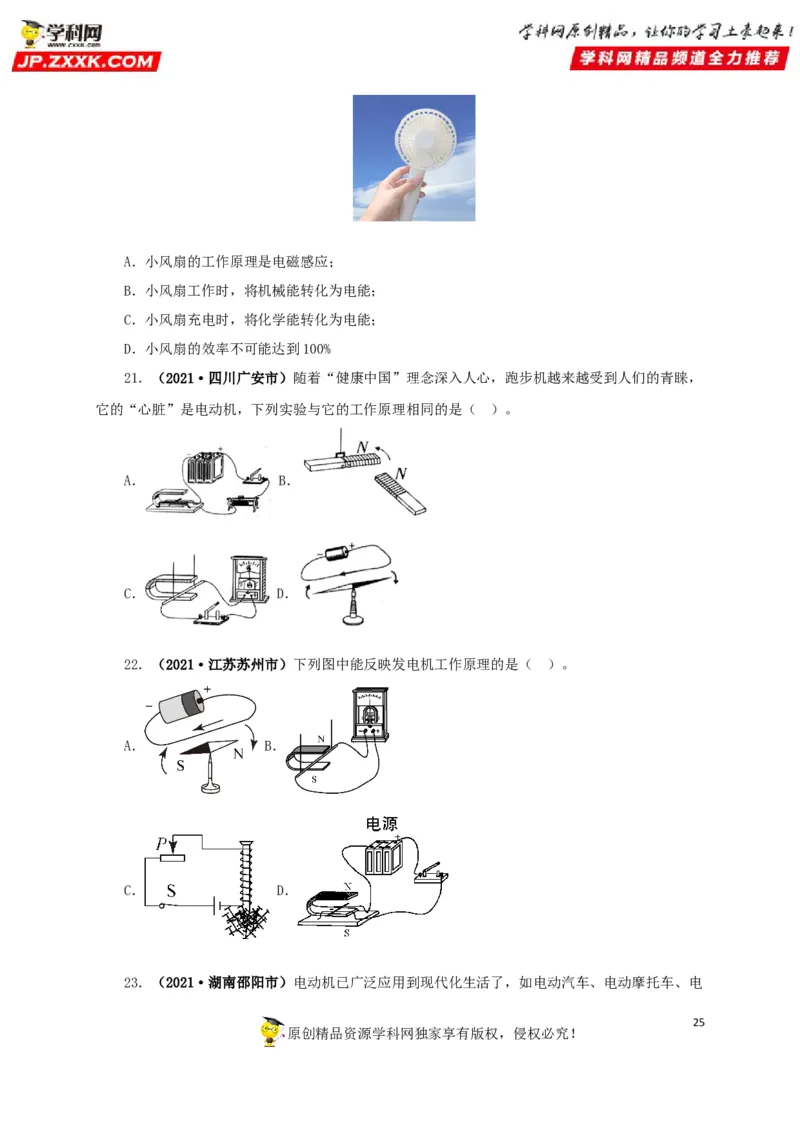

小风扇有关的说法中正确的是（ ）。
24
原创精品资源学科网独家享有版权，侵权必究！A．小风扇的工作原理是电磁感应；
B．小风扇工作时，将机械能转化为电能；
C．小风扇充电时，将化学能转化为电能；
D．小风扇的效率不可能达到100%
21．（2021·四川广安市）随着“健康中国”理念深入人心，跑步机越来越受到人们的青睐，
它的“心脏”是电动机，下列实验与它的工作原理相同的是（ ）。
A． B．
C． D．
22．（2021·江苏苏州市）下列图中能反映发电机工作原理的是（ ）。
A． B．
C． D．
23．（2021·湖南邵阳市）电动机已广泛应用到现代化生活了，如电动汽车、电动摩托车、电
25
原创精品资源学科网独家享有版权，侵权必究！风扇，电动耕田机等，对其工作过程中能量转换表述正确的是（ ）。
A．电能转化成机械能 B．机械能转化成电能
C．太阳能转换成机械能 D．内能转化成机械能

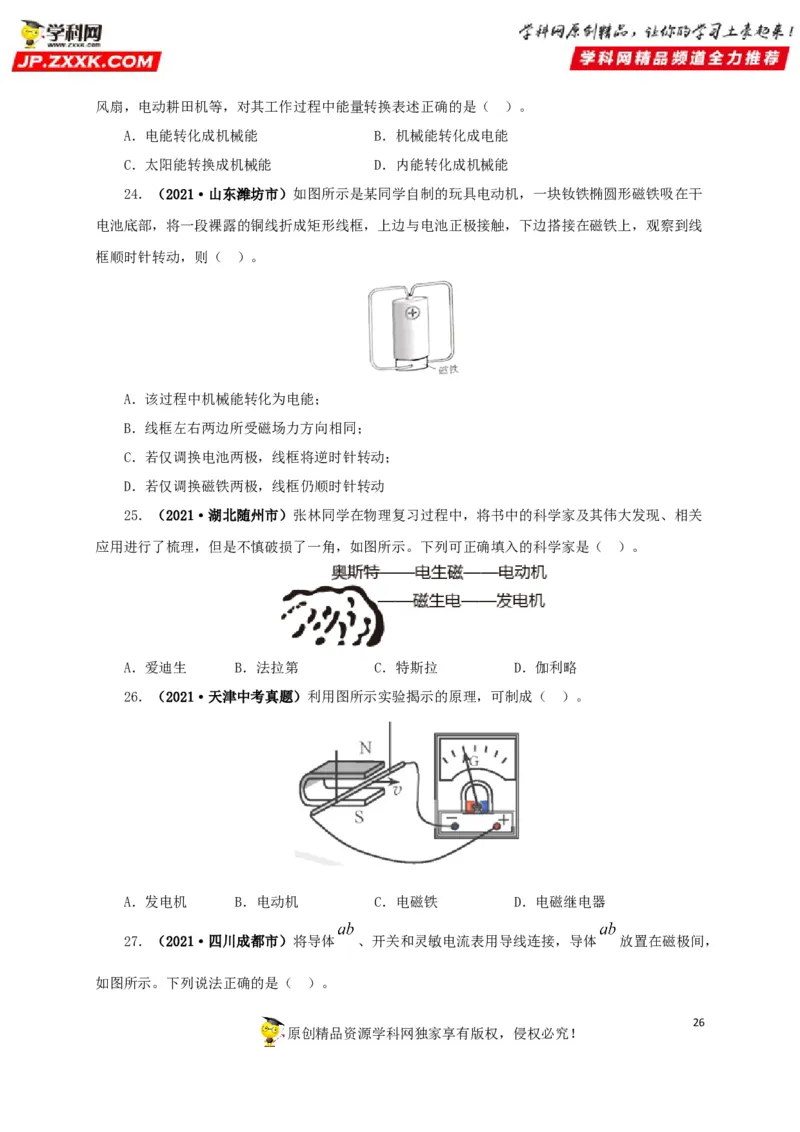

24．（2021·山东潍坊市）如图所示是某同学自制的玩具电动机，一块钕铁椭圆形磁铁吸在干
电池底部，将一段裸露的铜线折成矩形线框，上边与电池正极接触，下边搭接在磁铁上，观察到线
框顺时针转动，则（ ）。
A．该过程中机械能转化为电能；
B．线框左右两边所受磁场力方向相同；
C．若仅调换电池两极，线框将逆时针转动；
D．若仅调换磁铁两极，线框仍顺时针转动
25．（2021·湖北随州市）张林同学在物理复习过程中，将书中的科学家及其伟大发现、相关
应用进行了梳理，但是不慎破损了一角，如图所示。下列可正确填入的科学家是（ ）。
A．爱迪生 B．法拉第 C．特斯拉 D．伽利略
26．（2021·天津中考真题）利用图所示实验揭示的原理，可制成（ ）。
A．发电机 B．电动机 C．电磁铁 D．电磁继电器

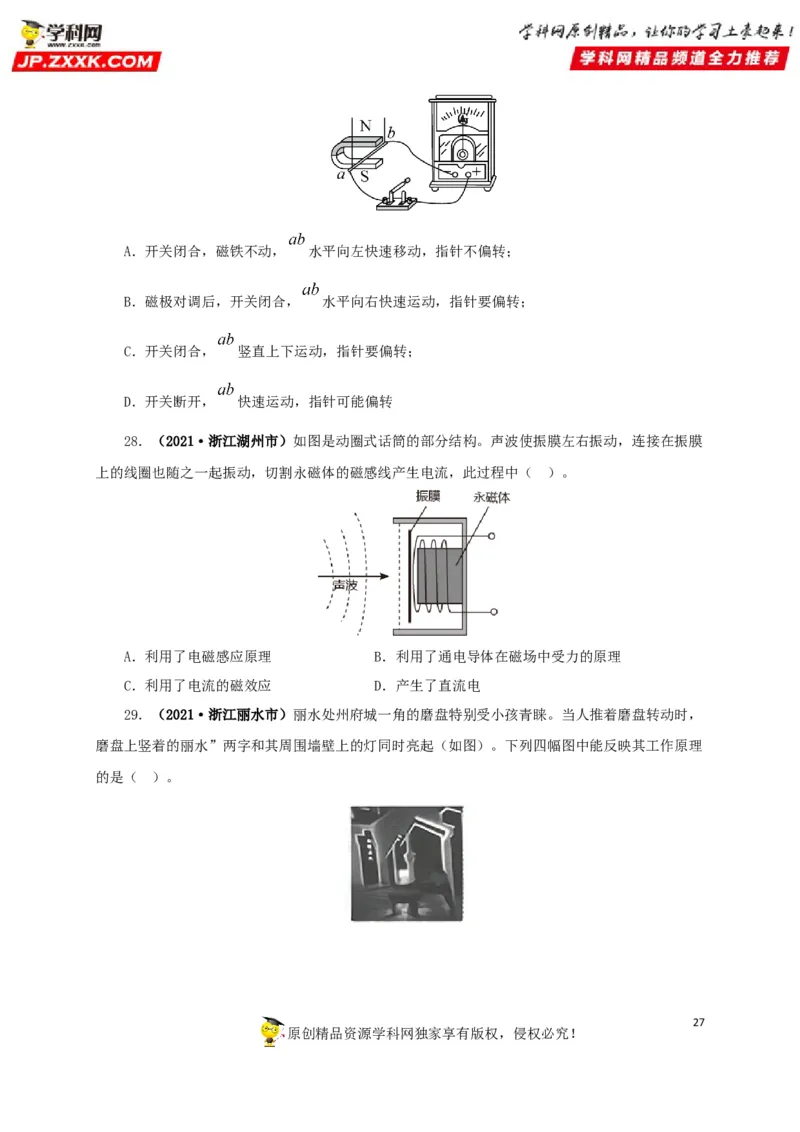

27．（2021·四川成都市）将导体 、开关和灵敏电流表用导线连接，导体 放置在磁极间，
如图所示。下列说法正确的是（ ）。
26
原创精品资源学科网独家享有版权，侵权必究！A．开关闭合，磁铁不动， 水平向左快速移动，指针不偏转；
B．磁极对调后，开关闭合， 水平向右快速运动，指针要偏转；
C．开关闭合， 竖直上下运动，指针要偏转；
D．开关断开， 快速运动，指针可能偏转
28．（2021·浙江湖州市）如图是动圈式话筒的部分结构。声波使振膜左右振动，连接在振膜
上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中（ ）。
A．利用了电磁感应原理 B．利用了通电导体在磁场中受力的原理
C．利用了电流的磁效应 D．产生了直流电
29．（2021·浙江丽水市）丽水处州府城一角的磨盘特别受小孩青睐。当人推着磨盘转动时，
磨盘上竖着的丽水”两字和其周围墙壁上的灯同时亮起（如图）。下列四幅图中能反映其工作原理
的是（ ）。
27
原创精品资源学科网独家享有版权，侵权必究！A． B．
C． D．

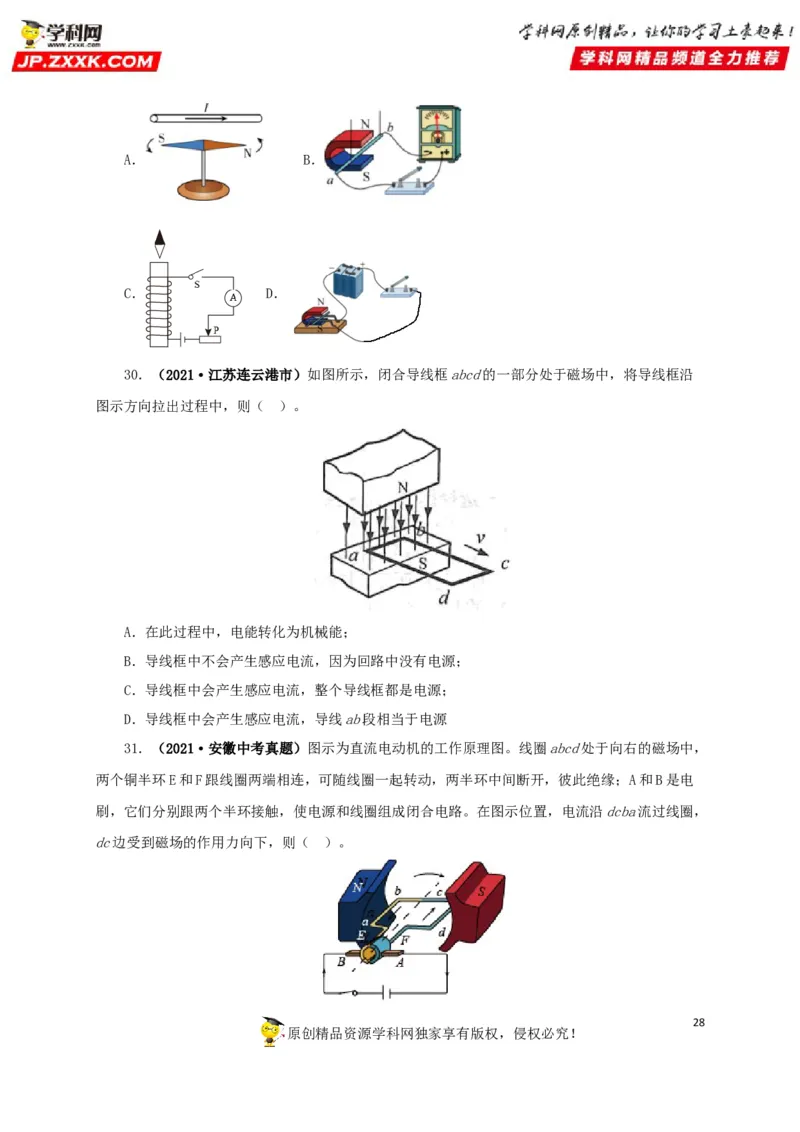

30．（2021·江苏连云港市）如图所示，闭合导线框abcd的一部分处于磁场中，将导线框沿
图示方向拉出过程中，则（ ）。
A．在此过程中，电能转化为机械能；
B．导线框中不会产生感应电流，因为回路中没有电源；
C．导线框中会产生感应电流，整个导线框都是电源；
D．导线框中会产生感应电流，导线ab段相当于电源
31．（2021·安徽中考真题）图示为直流电动机的工作原理图。线圈abcd处于向右的磁场中，
两个铜半环E和F跟线圈两端相连，可随线圈一起转动，两半环中间断开，彼此绝缘；A和B是电
刷，它们分别跟两个半环接触，使电源和线圈组成闭合电路。在图示位置，电流沿dcba流过线圈，
dc边受到磁场的作用力向下，则（ ）。
28

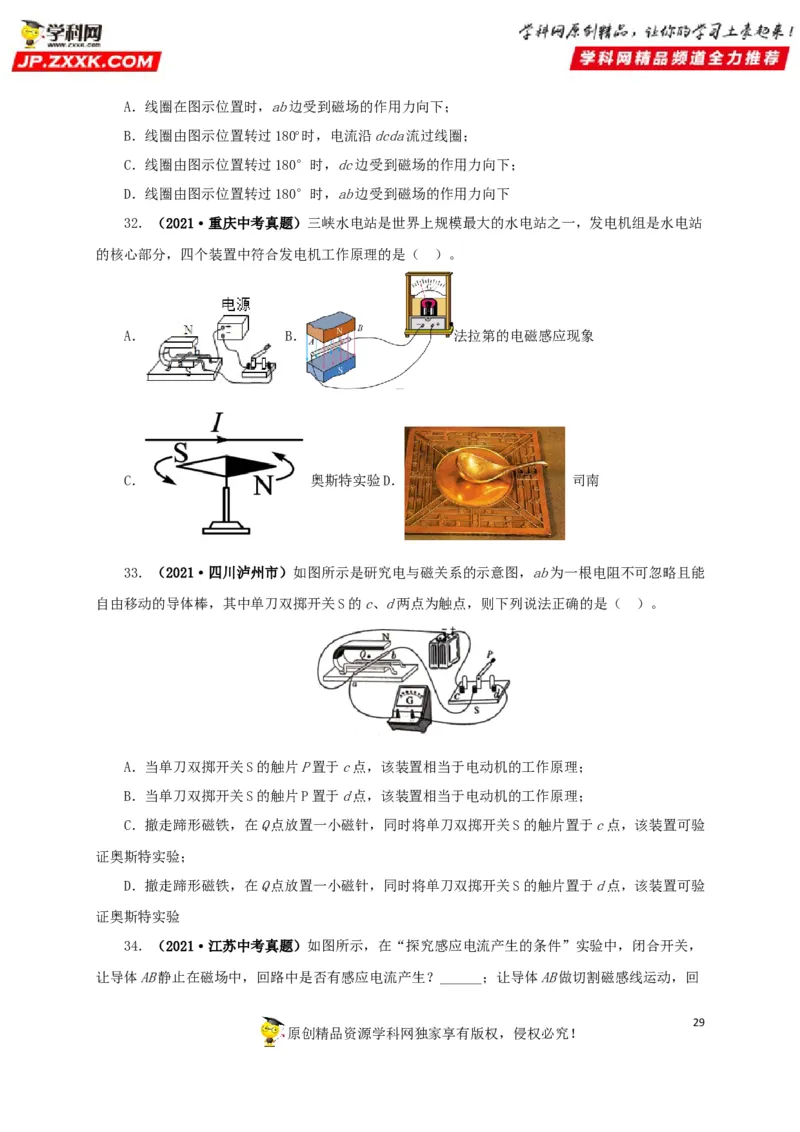

原创精品资源学科网独家享有版权，侵权必究！A．线圈在图示位置时，ab边受到磁场的作用力向下；
B．线圈由图示位置转过180o时，电流沿dcda流过线圈；
C．线圈由图示位置转过180°时，dc边受到磁场的作用力向下；
D．线圈由图示位置转过180°时，ab边受到磁场的作用力向下
32．（2021·重庆中考真题）三峡水电站是世界上规模最大的水电站之一，发电机组是水电站
的核心部分，四个装置中符合发电机工作原理的是（ ）。
A． B． 法拉第的电磁感应现象
C． 奥斯特实验D． 司南
33．（2021·四川泸州市）如图所示是研究电与磁关系的示意图，ab为一根电阻不可忽略且能
自由移动的导体棒，其中单刀双掷开关S的c、d两点为触点，则下列说法正确的是（ ）。
A．当单刀双掷开关S的触片P置于c点，该装置相当于电动机的工作原理；
B．当单刀双掷开关S的触片P置于d点，该装置相当于电动机的工作原理；
C．撤走蹄形磁铁，在Q点放置一小磁针，同时将单刀双掷开关S的触片置于c点，该装置可验
证奥斯特实验；
D．撤走蹄形磁铁，在Q点放置一小磁针，同时将单刀双掷开关S的触片置于d点，该装置可验
证奥斯特实验
34．（2021·江苏中考真题）如图所示，在“探究感应电流产生的条件”实验中，闭合开关，
让导体AB静止在磁场中，回路中是否有感应电流产生？______；让导体AB做切割磁感线运动，回
29
原创精品资源学科网独家享有版权，侵权必究！路中是否有感应电流产生？______；当回路中有感应电流时，将磁极对调，改变磁场方向，感应电
流的方向是否改变？______。

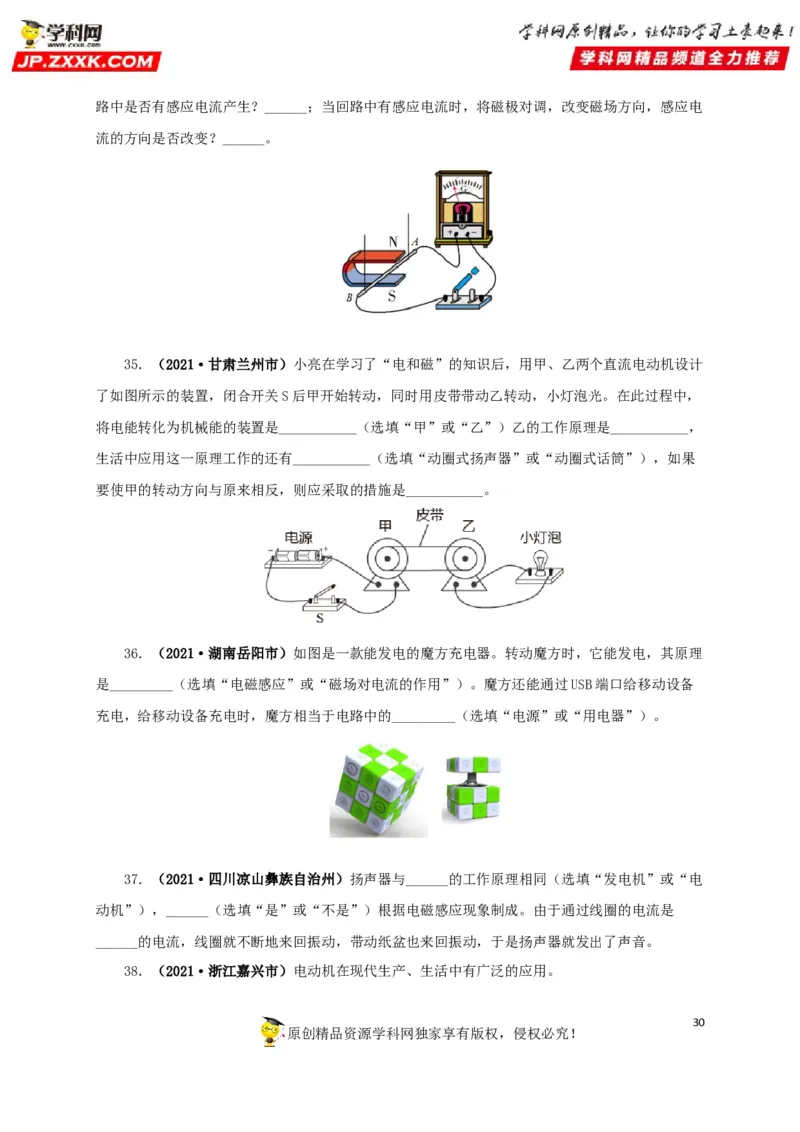

35．（2021·甘肃兰州市）小亮在学习了“电和磁”的知识后，用甲、乙两个直流电动机设计
了如图所示的装置，闭合开关S后甲开始转动，同时用皮带带动乙转动，小灯泡光。在此过程中，
将电能转化为机械能的装置是___________（选填“甲”或“乙”）乙的工作原理是___________，
生活中应用这一原理工作的还有___________（选填“动圈式扬声器”或“动圈式话筒”），如果
要使甲的转动方向与原来相反，则应采取的措施是___________。
36．（2021·湖南岳阳市）如图是一款能发电的魔方充电器。转动魔方时，它能发电，其原理
是_________（选填“电磁感应”或“磁场对电流的作用”）。魔方还能通过USB端口给移动设备
充电，给移动设备充电时，魔方相当于电路中的_________（选填“电源”或“用电器”）。
37．（2021·四川凉山彝族自治州）扬声器与______的工作原理相同（选填“发电机”或“电
动机”），______（选填“是”或“不是”）根据电磁感应现象制成。由于通过线圈的电流是
______的电流，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。
38．（2021·浙江嘉兴市）电动机在现代生产、生活中有广泛的应用。
30

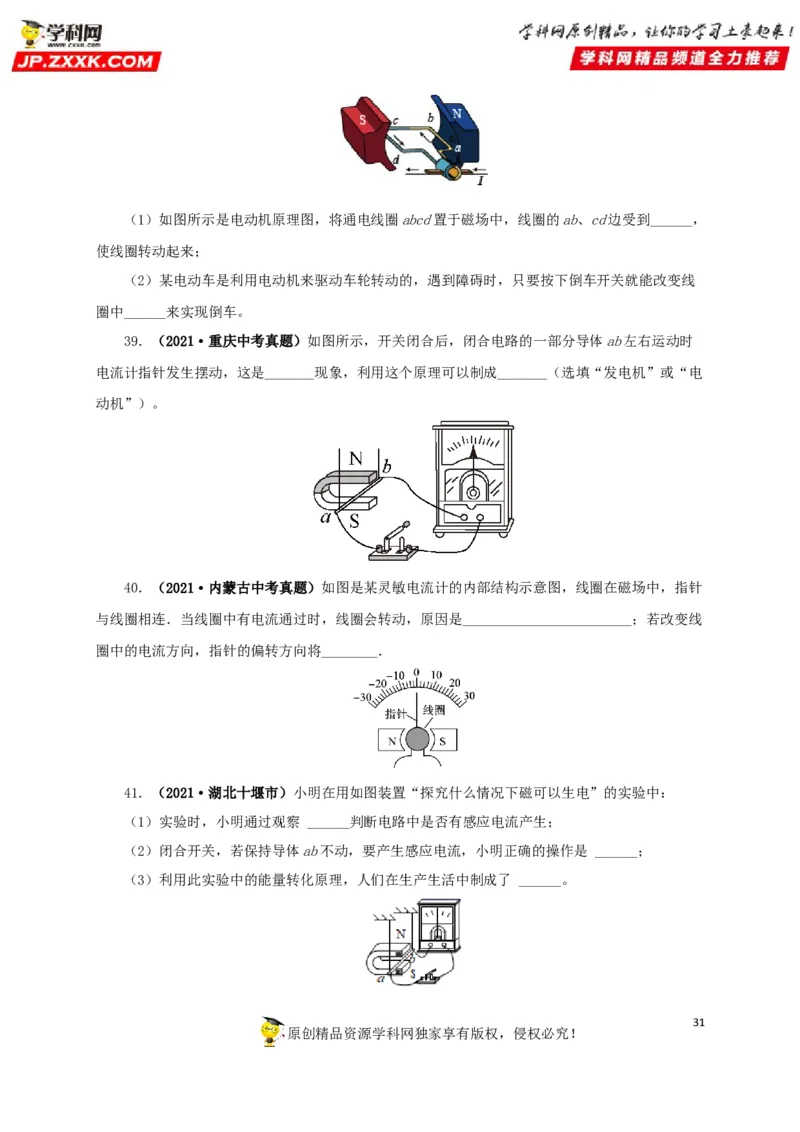

原创精品资源学科网独家享有版权，侵权必究！（1）如图所示是电动机原理图，将通电线圈abcd置于磁场中，线圈的ab、cd边受到______，
使线圈转动起来；
（2）某电动车是利用电动机来驱动车轮转动的，遇到障碍时，只要按下倒车开关就能改变线
圈中______来实现倒车。
39．（2021·重庆中考真题）如图所示，开关闭合后，闭合电路的一部分导体ab左右运动时
电流计指针发生摆动，这是_______现象，利用这个原理可以制成_______（选填“发电机”或“电
动机”）。
40．（2021·内蒙古中考真题）如图是某灵敏电流计的内部结构示意图，线圈在磁场中，指针
与线圈相连．当线圈中有电流通过时，线圈会转动，原因是________________________；若改变线
圈中的电流方向，指针的偏转方向将________．
41．（2021·湖北十堰市）小明在用如图装置“探究什么情况下磁可以生电”的实验中：
（1）实验时，小明通过观察 ______判断电路中是否有感应电流产生；
（2）闭合开关，若保持导体ab不动，要产生感应电流，小明正确的操作是 ______；
（3）利用此实验中的能量转化原理，人们在生产生活中制成了 ______。
31

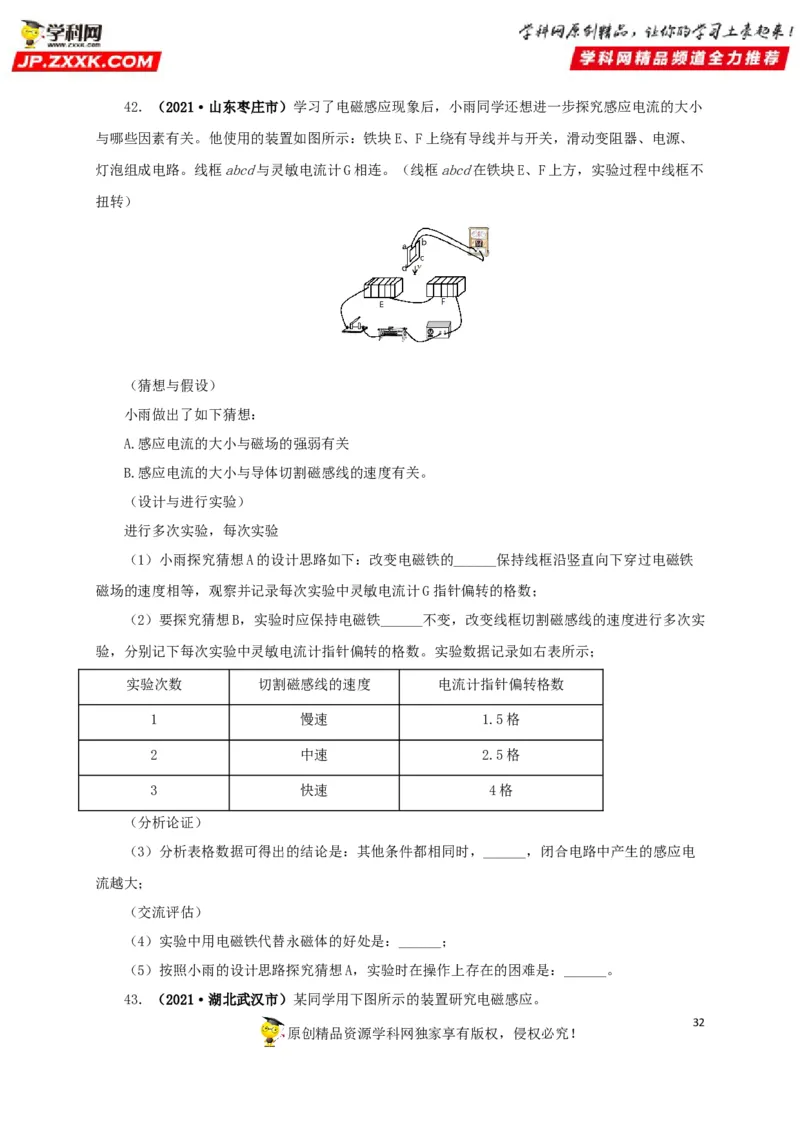

原创精品资源学科网独家享有版权，侵权必究！42．（2021·山东枣庄市）学习了电磁感应现象后，小雨同学还想进一步探究感应电流的大小
与哪些因素有关。他使用的装置如图所示：铁块E、F上绕有导线并与开关，滑动变阻器、电源、
灯泡组成电路。线框abcd与灵敏电流计G相连。（线框abcd在铁块E、F上方，实验过程中线框不
扭转）
（猜想与假设）
小雨做出了如下猜想：
A.感应电流的大小与磁场的强弱有关
B.感应电流的大小与导体切割磁感线的速度有关。
（设计与进行实验）
进行多次实验，每次实验
（1）小雨探究猜想A的设计思路如下：改变电磁铁的______保持线框沿竖直向下穿过电磁铁
磁场的速度相等，观察并记录每次实验中灵敏电流计G指针偏转的格数；
（2）要探究猜想B，实验时应保持电磁铁______不变，改变线框切割磁感线的速度进行多次实
验，分别记下每次实验中灵敏电流计指针偏转的格数。实验数据记录如右表所示；
实验次数 切割磁感线的速度 电流计指针偏转格数
1 慢速 1.5格
2 中速 2.5格
3 快速 4格
（分析论证）
（3）分析表格数据可得出的结论是：其他条件都相同时，______，闭合电路中产生的感应电
流越大；
（交流评估）
（4）实验中用电磁铁代替永磁体的好处是：______；
（5）按照小雨的设计思路探究猜想A，实验时在操作上存在的困难是：______。
43．（2021·湖北武汉市）某同学用下图所示的装置研究电磁感应。
32

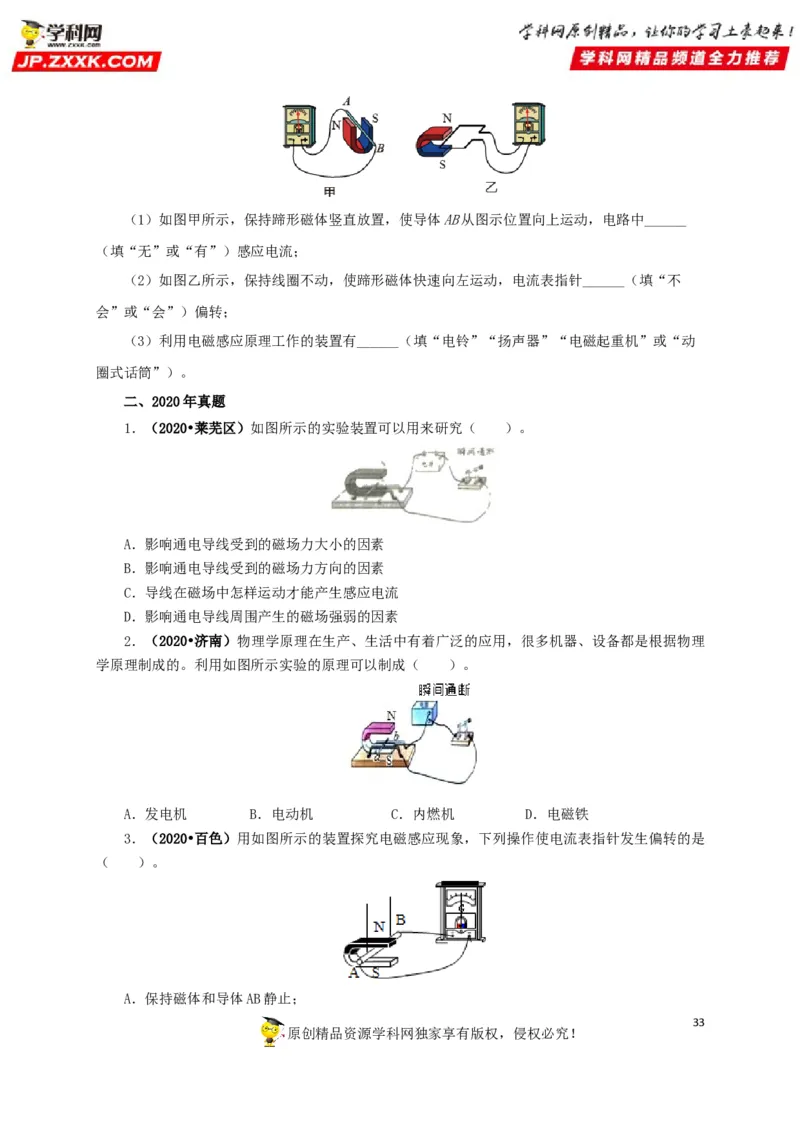

原创精品资源学科网独家享有版权，侵权必究！（1）如图甲所示，保持蹄形磁体竖直放置，使导体AB从图示位置向上运动，电路中______
（填“无”或“有”）感应电流；
（2）如图乙所示，保持线圈不动，使蹄形磁体快速向左运动，电流表指针______（填“不
会”或“会”）偏转；
（3）利用电磁感应原理工作的装置有______（填“电铃”“扬声器”“电磁起重机”或“动
圈式话筒”）。
二、2020年真题
1．（2020•莱芜区）如图所示的实验装置可以用来研究（ ）。
A．影响通电导线受到的磁场力大小的因素
B．影响通电导线受到的磁场力方向的因素
C．导线在磁场中怎样运动才能产生感应电流
D．影响通电导线周围产生的磁场强弱的因素
2．（2020•济南）物理学原理在生产、生活中有着广泛的应用，很多机器、设备都是根据物理
学原理制成的。利用如图所示实验的原理可以制成（ ）。
A．发电机 B．电动机 C．内燃机 D．电磁铁
3．（2020•百色）用如图所示的装置探究电磁感应现象，下列操作使电流表指针发生偏转的是
（ ）。
A．保持磁体和导体AB静止；
33

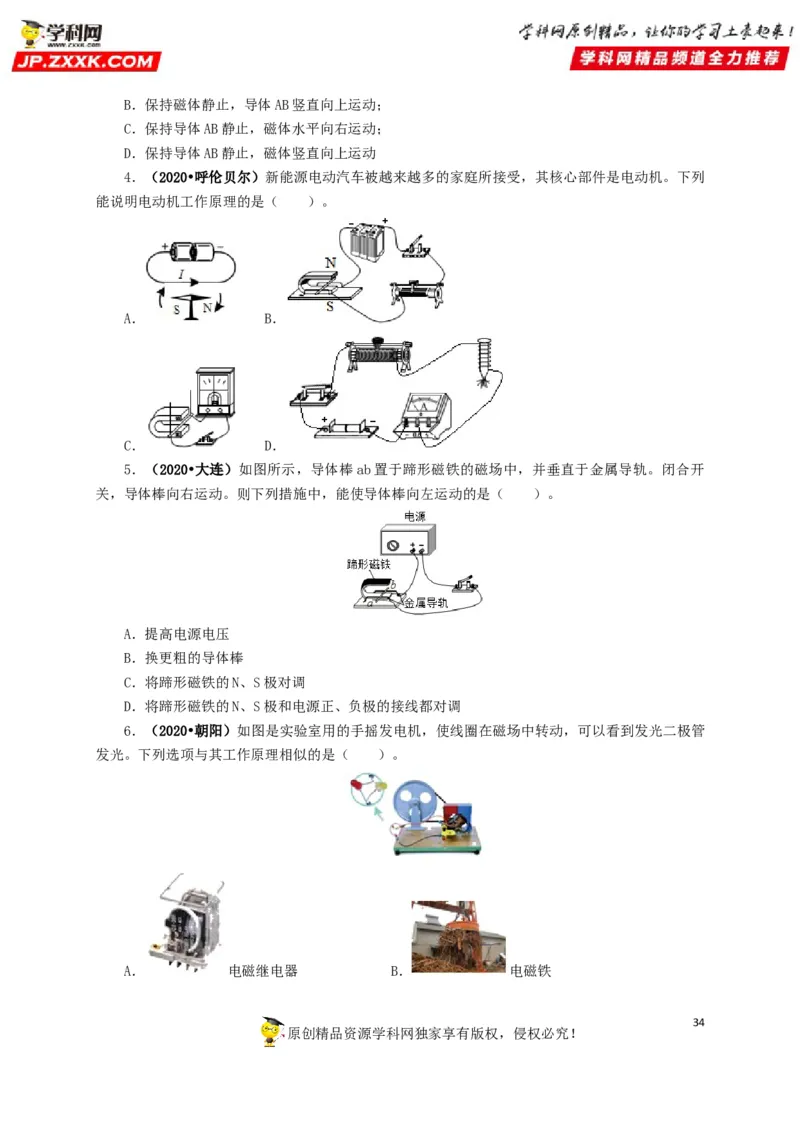

原创精品资源学科网独家享有版权，侵权必究！B．保持磁体静止，导体AB竖直向上运动；
C．保持导体AB静止，磁体水平向右运动；
D．保持导体AB静止，磁体竖直向上运动
4．（2020•呼伦贝尔）新能源电动汽车被越来越多的家庭所接受，其核心部件是电动机。下列
能说明电动机工作原理的是（ ）。
A． B．
C． D．
5．（2020•大连）如图所示，导体棒ab置于蹄形磁铁的磁场中，并垂直于金属导轨。闭合开
关，导体棒向右运动。则下列措施中，能使导体棒向左运动的是（ ）。
A．提高电源电压
B．换更粗的导体棒
C．将蹄形磁铁的N、S极对调
D．将蹄形磁铁的N、S极和电源正、负极的接线都对调
6．（2020•朝阳）如图是实验室用的手摇发电机，使线圈在磁场中转动，可以看到发光二极管
发光。下列选项与其工作原理相似的是（ ）。
A． 电磁继电器 B． 电磁铁
34

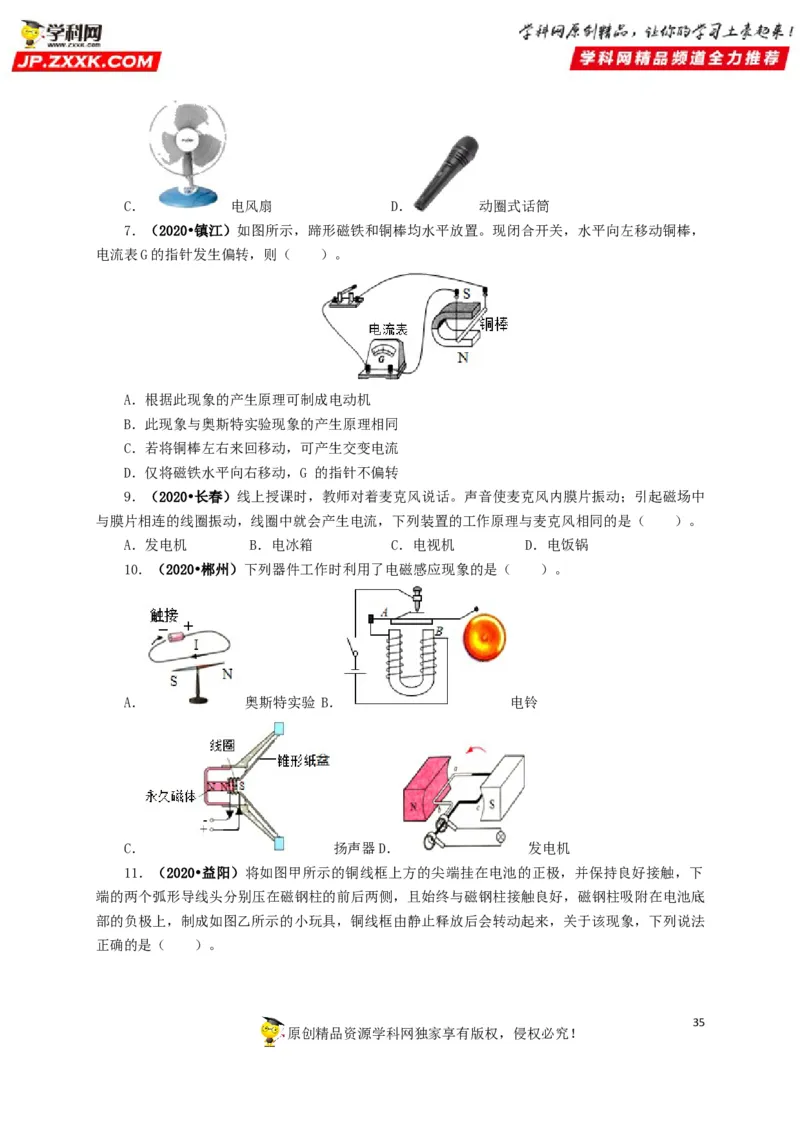

原创精品资源学科网独家享有版权，侵权必究！C． 电风扇 D． 动圈式话筒
7．（2020•镇江）如图所示，蹄形磁铁和铜棒均水平放置。现闭合开关，水平向左移动铜棒，
电流表G的指针发生偏转，则（ ）。
A．根据此现象的产生原理可制成电动机
B．此现象与奥斯特实验现象的产生原理相同
C．若将铜棒左右来回移动，可产生交变电流
D．仅将磁铁水平向右移动，G 的指针不偏转
9．（2020•长春）线上授课时，教师对着麦克风说话。声音使麦克风内膜片振动；引起磁场中
与膜片相连的线圈振动，线圈中就会产生电流，下列装置的工作原理与麦克风相同的是（ ）。
A．发电机 B．电冰箱 C．电视机 D．电饭锅
10．（2020•郴州）下列器件工作时利用了电磁感应现象的是（ ）。
A． 奥斯特实验 B． 电铃
C． 扬声器D． 发电机

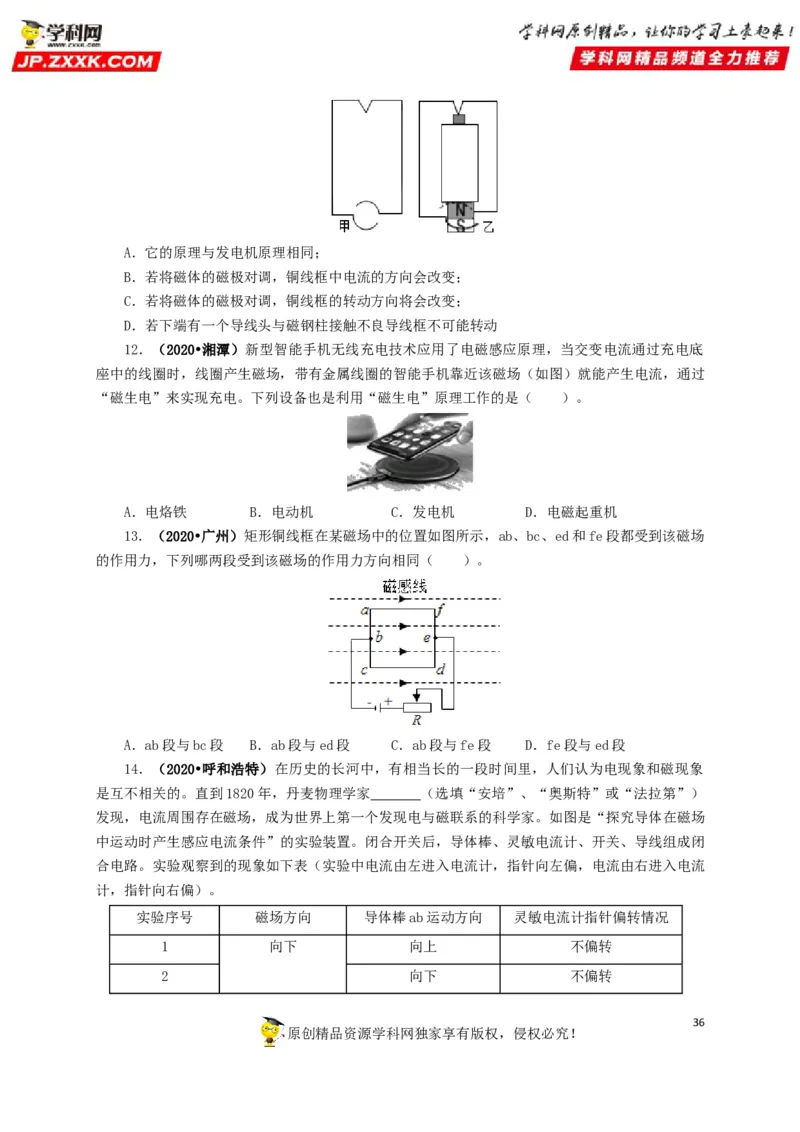

11．（2020•益阳）将如图甲所示的铜线框上方的尖端挂在电池的正极，并保持良好接触，下
端的两个弧形导线头分别压在磁钢柱的前后两侧，且始终与磁钢柱接触良好，磁钢柱吸附在电池底
部的负极上，制成如图乙所示的小玩具，铜线框由静止释放后会转动起来，关于该现象，下列说法
正确的是（ ）。
35
原创精品资源学科网独家享有版权，侵权必究！A．它的原理与发电机原理相同；
B．若将磁体的磁极对调，铜线框中电流的方向会改变；
C．若将磁体的磁极对调，铜线框的转动方向将会改变；
D．若下端有一个导线头与磁钢柱接触不良导线框不可能转动
12．（2020•湘潭）新型智能手机无线充电技术应用了电磁感应原理，当交变电流通过充电底
座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场（如图）就能产生电流，通过
“磁生电”来实现充电。下列设备也是利用“磁生电”原理工作的是（ ）。
A．电烙铁 B．电动机 C．发电机 D．电磁起重机
13．（2020•广州）矩形铜线框在某磁场中的位置如图所示，ab、bc、ed和fe段都受到该磁场
的作用力，下列哪两段受到该磁场的作用力方向相同（ ）。
A．ab段与bc段 B．ab段与ed段 C．ab段与fe段 D．fe段与ed段
14．（2020•呼和浩特）在历史的长河中，有相当长的一段时间里，人们认为电现象和磁现象
是互不相关的。直到1820年，丹麦物理学家 （选填“安培”、“奥斯特”或“法拉第”）
发现，电流周围存在磁场，成为世界上第一个发现电与磁联系的科学家。如图是“探究导体在磁场
中运动时产生感应电流条件”的实验装置。闭合开关后，导体棒、灵敏电流计、开关、导线组成闭
合电路。实验观察到的现象如下表（实验中电流由左进入电流计，指针向左偏，电流由右进入电流
计，指针向右偏）。
实验序号 磁场方向 导体棒ab运动方向 灵敏电流计指针偏转情况
1 向下 向上 不偏转
2 向下 不偏转
36
原创精品资源学科网独家享有版权，侵权必究！3 向左 向右偏
4 向右 向左偏
5 向上 向上 不偏转
6 向下 不偏转
7 向左 向左偏
8 向右 向右偏
（1）实验表明，闭合电路中的部分导体在磁场中做下列哪种运动时，电路中产生感应电流 。
A．平行磁感线运动
B．切割磁感线运动
（2）导体中产生的电流方向，与导体的运动方向，以及磁感线的方向都有关系，根据题给信
息，分析判断下列方向关系正确的是 。

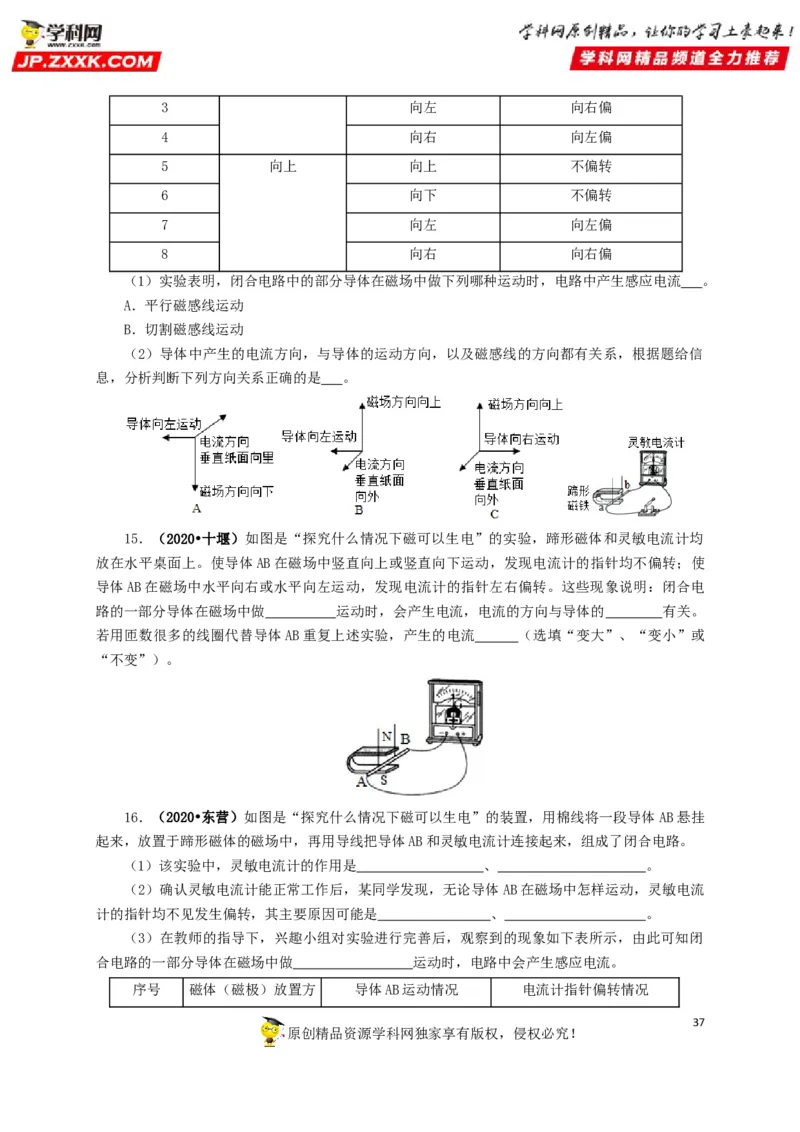

15．（2020•十堰）如图是“探究什么情况下磁可以生电”的实验，蹄形磁体和灵敏电流计均
放在水平桌面上。使导体AB在磁场中竖直向上或竖直向下运动，发现电流计的指针均不偏转；使
导体AB在磁场中水平向右或水平向左运动，发现电流计的指针左右偏转。这些现象说明：闭合电
路的一部分导体在磁场中做 运动时，会产生电流，电流的方向与导体的 有关。
若用匝数很多的线圈代替导体AB重复上述实验，产生的电流 （选填“变大”、“变小”或
“不变”）。
16．（2020•东营）如图是“探究什么情况下磁可以生电”的装置，用棉线将一段导体 AB悬挂
起来，放置于蹄形磁体的磁场中，再用导线把导体AB和灵敏电流计连接起来，组成了闭合电路。
（1）该实验中，灵敏电流计的作用是 、 。
（2）确认灵敏电流计能正常工作后，某同学发现，无论导体AB在磁场中怎样运动，灵敏电流
计的指针均不见发生偏转，其主要原因可能是 、 。
（3）在教师的指导下，兴趣小组对实验进行完善后，观察到的现象如下表所示，由此可知闭
合电路的一部分导体在磁场中做 运动时，电路中会产生感应电流。
序号 磁体（磁极）放置方 导体AB运动情况 电流计指针偏转情况
37

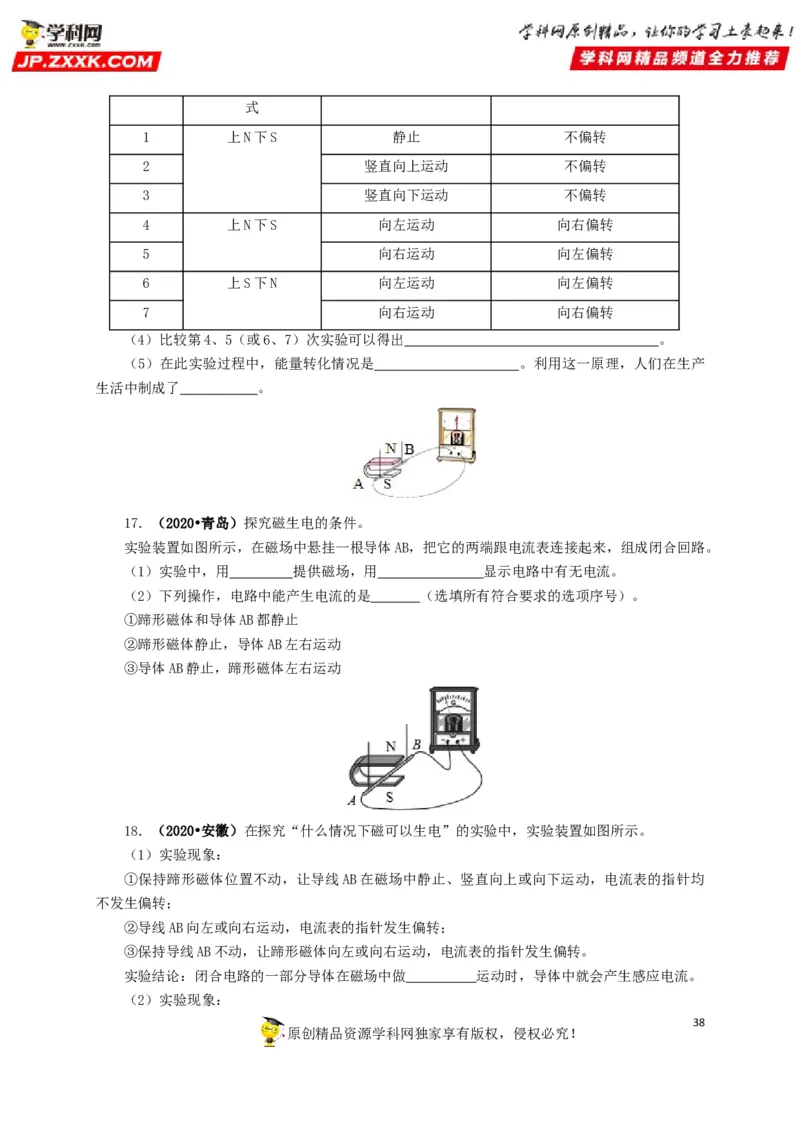

原创精品资源学科网独家享有版权，侵权必究！式
1 上N下S 静止 不偏转
2 竖直向上运动 不偏转
3 竖直向下运动 不偏转
4 上N下S 向左运动 向右偏转
5 向右运动 向左偏转
6 上S下N 向左运动 向左偏转
7 向右运动 向右偏转
（4）比较第4、5（或6、7）次实验可以得出 。
（5）在此实验过程中，能量转化情况是 。利用这一原理，人们在生产
生活中制成了 。
17．（2020•青岛）探究磁生电的条件。
实验装置如图所示，在磁场中悬挂一根导体AB，把它的两端跟电流表连接起来，组成闭合回路。
（1）实验中，用 提供磁场，用 显示电路中有无电流。
（2）下列操作，电路中能产生电流的是 （选填所有符合要求的选项序号）。
①蹄形磁体和导体AB都静止
②蹄形磁体静止，导体AB左右运动
③导体AB静止，蹄形磁体左右运动
18．（2020•安徽）在探究“什么情况下磁可以生电”的实验中，实验装置如图所示。
（1）实验现象：
①保持蹄形磁体位置不动，让导线AB在磁场中静止、竖直向上或向下运动，电流表的指针均
不发生偏转；
②导线AB向左或向右运动，电流表的指针发生偏转；
③保持导线AB不动，让蹄形磁体向左或向右运动，电流表的指针发生偏转。
实验结论：闭合电路的一部分导体在磁场中做 运动时，导体中就会产生感应电流。

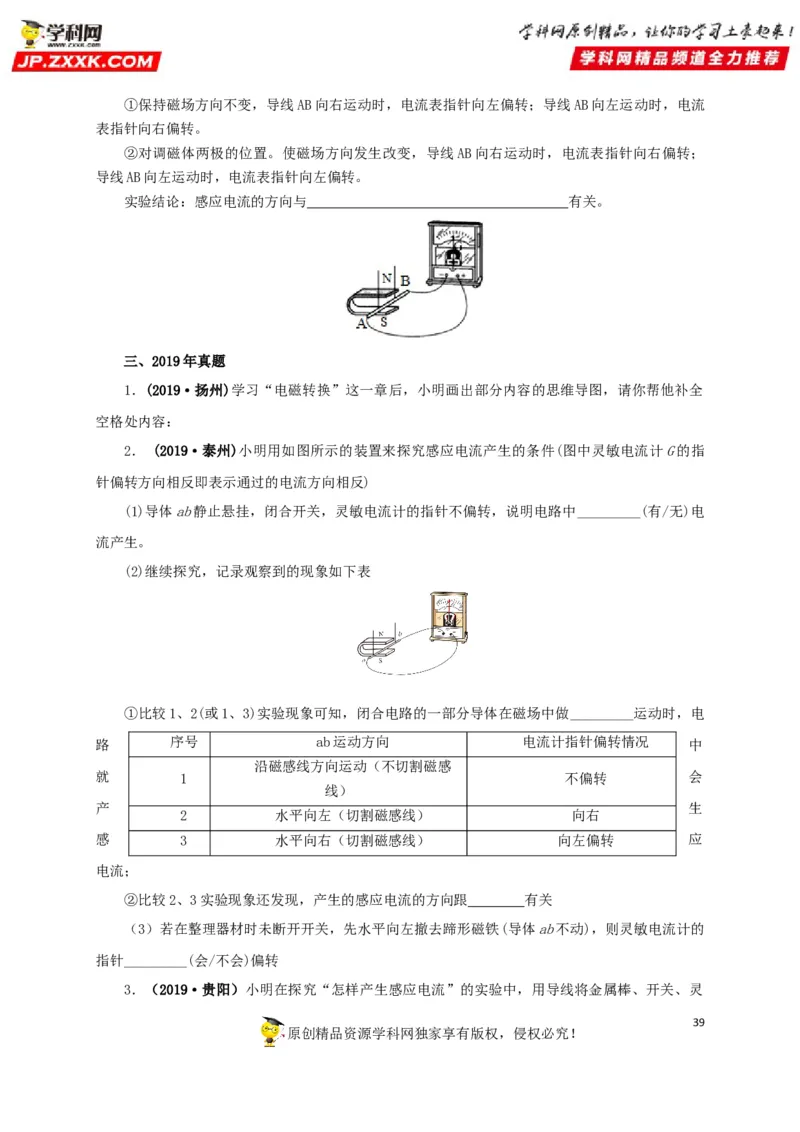

（2）实验现象：
38
原创精品资源学科网独家享有版权，侵权必究！①保持磁场方向不变，导线AB向右运动时，电流表指针向左偏转；导线AB向左运动时，电流
表指针向右偏转。
②对调磁体两极的位置。使磁场方向发生改变，导线AB向右运动时，电流表指针向右偏转；
导线AB向左运动时，电流表指针向左偏转。
实验结论：感应电流的方向与 有关。
三、2019年真题
1．(2019·扬州)学习“电磁转换”这一章后，小明画出部分内容的思维导图，请你帮他补全
空格处内容：
2． (2019·泰州)小明用如图所示的装置来探究感应电流产生的条件(图中灵敏电流计G的指
针偏转方向相反即表示通过的电流方向相反)
(1)导体ab静止悬挂，闭合开关，灵敏电流计的指针不偏转，说明电路中_________(有/无)电
流产生。
(2)继续探究，记录观察到的现象如下表
①比较1、2(或1、3)实验现象可知，闭合电路的一部分导体在磁场中做_________运动时，电
路 序号 ab运动方向 电流计指针偏转情况 中
沿磁感线方向运动（不切割磁感
就 1 不偏转 会
线）
产 生
2 水平向左（切割磁感线） 向右
感 3 水平向右（切割磁感线） 向左偏转 应
电流；
②比较2、3实验现象还发现，产生的感应电流的方向跟 有关
（3）若在整理器材时未断开开关，先水平向左撤去蹄形磁铁(导体ab不动)，则灵敏电流计的
指针_________(会/不会)偏转
3．（2019·贵阳）小明在探究“怎样产生感应电流”的实验中，用导线将金属棒、开关、灵
39

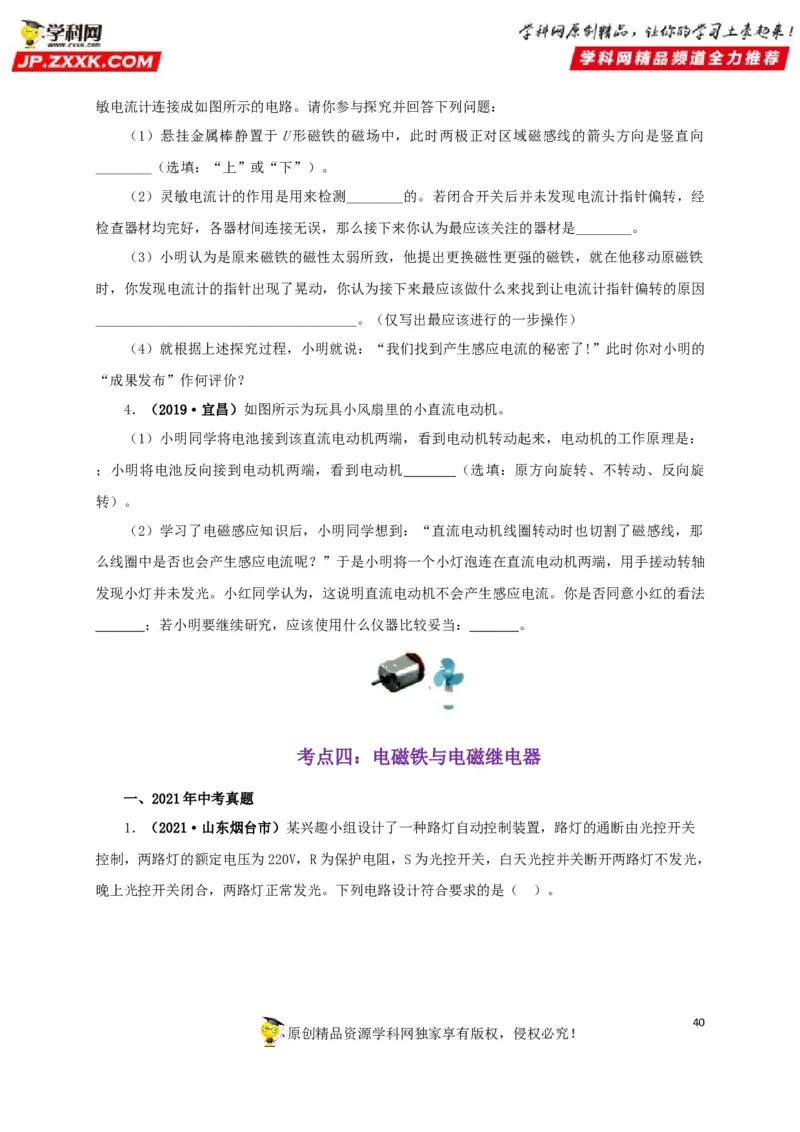

原创精品资源学科网独家享有版权，侵权必究！敏电流计连接成如图所示的电路。请你参与探究并回答下列问题：
（1）悬挂金属棒静置于U形磁铁的磁场中，此时两极正对区域磁感线的箭头方向是竖直向
________（选填：“上”或“下”）。
（2）灵敏电流计的作用是用来检测________的。若闭合开关后并未发现电流计指针偏转，经
检查器材均完好，各器材间连接无误，那么接下来你认为最应该关注的器材是________。
（3）小明认为是原来磁铁的磁性太弱所致，他提出更换磁性更强的磁铁，就在他移动原磁铁
时，你发现电流计的指针出现了晃动，你认为接下来最应该做什么来找到让电流计指针偏转的原因
_____________________________________。（仅写出最应该进行的一步操作）
（4）就根据上述探究过程，小明就说：“我们找到产生感应电流的秘密了!”此时你对小明的
“成果发布”作何评价？
4．（2019·宜昌）如图所示为玩具小风扇里的小直流电动机。
（1）小明同学将电池接到该直流电动机两端，看到电动机转动起来，电动机的工作原理是：
；小明将电池反向接到电动机两端，看到电动机 （选填：原方向旋转、不转动、反向旋
转）。
（2）学习了电磁感应知识后，小明同学想到：“直流电动机线圈转动时也切割了磁感线，那
么线圈中是否也会产生感应电流呢？”于是小明将一个小灯泡连在直流电动机两端，用手搓动转轴
发现小灯并未发光。小红同学认为，这说明直流电动机不会产生感应电流。你是否同意小红的看法
；若小明要继续研究，应该使用什么仪器比较妥当： 。
考点四：电磁铁与电磁继电器
一、2021年中考真题

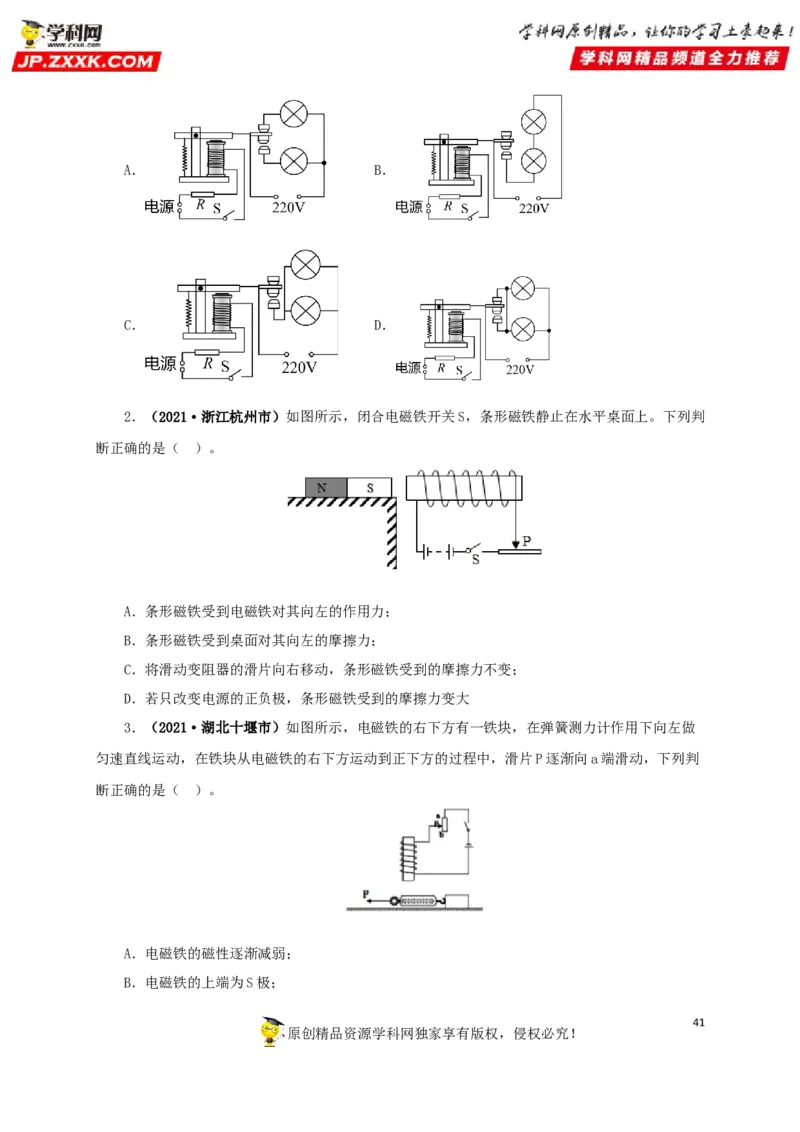

1．（2021·山东烟台市）某兴趣小组设计了一种路灯自动控制装置，路灯的通断由光控开关
控制，两路灯的额定电压为220V，R为保护电阻，S为光控开关，白天光控并关断开两路灯不发光，
晚上光控开关闭合，两路灯正常发光。下列电路设计符合要求的是（ ）。
40
原创精品资源学科网独家享有版权，侵权必究！A． B．
C． D．
2．（2021·浙江杭州市）如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上。下列判
断正确的是（ ）。
A．条形磁铁受到电磁铁对其向左的作用力；
B．条形磁铁受到桌面对其向左的摩擦力；
C．将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变；
D．若只改变电源的正负极，条形磁铁受到的摩擦力变大
3．（2021·湖北十堰市）如图所示，电磁铁的右下方有一铁块，在弹簧测力计作用下向左做
匀速直线运动，在铁块从电磁铁的右下方运动到正下方的过程中，滑片P逐渐向a端滑动，下列判
断正确的是（ ）。
A．电磁铁的磁性逐渐减弱；
B．电磁铁的上端为S极；
41
原创精品资源学科网独家享有版权，侵权必究！C．铁块对地面的压强逐渐变大；
D．弹簧测力计的示数逐渐变大

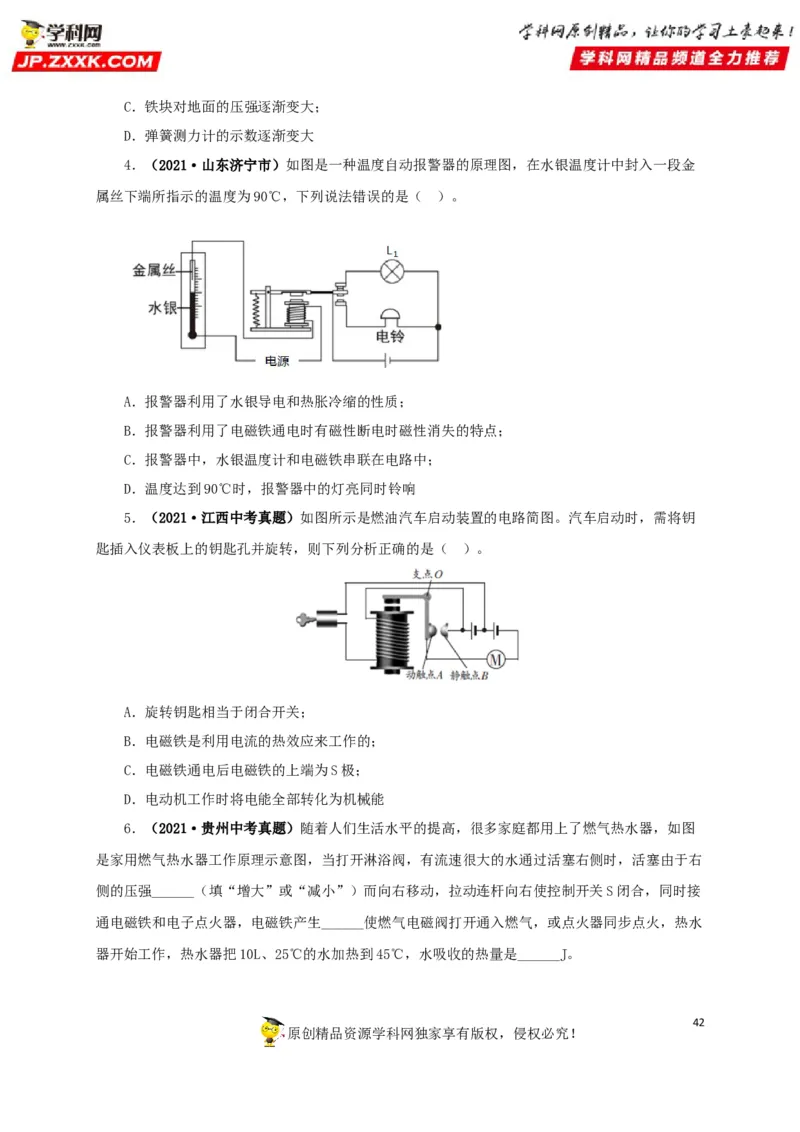

4．（2021·山东济宁市）如图是一种温度自动报警器的原理图，在水银温度计中封入一段金
属丝下端所指示的温度为90℃，下列说法错误的是（ ）。
A．报警器利用了水银导电和热胀冷缩的性质；
B．报警器利用了电磁铁通电时有磁性断电时磁性消失的特点；
C．报警器中，水银温度计和电磁铁串联在电路中；
D．温度达到90℃时，报警器中的灯亮同时铃响
5．（2021·江西中考真题）如图所示是燃油汽车启动装置的电路简图。汽车启动时，需将钥
匙插入仪表板上的钥匙孔并旋转，则下列分析正确的是（ ）。
A．旋转钥匙相当于闭合开关；
B．电磁铁是利用电流的热效应来工作的；
C．电磁铁通电后电磁铁的上端为S极；
D．电动机工作时将电能全部转化为机械能
6．（2021·贵州中考真题）随着人们生活水平的提高，很多家庭都用上了燃气热水器，如图
是家用燃气热水器工作原理示意图，当打开淋浴阀，有流速很大的水通过活塞右侧时，活塞由于右
侧的压强______（填“增大”或“减小”）而向右移动，拉动连杆向右使控制开关S闭合，同时接
通电磁铁和电子点火器，电磁铁产生______使燃气电磁阀打开通入燃气，或点火器同步点火，热水
器开始工作，热水器把10L、25℃的水加热到45℃，水吸收的热量是______J。
42

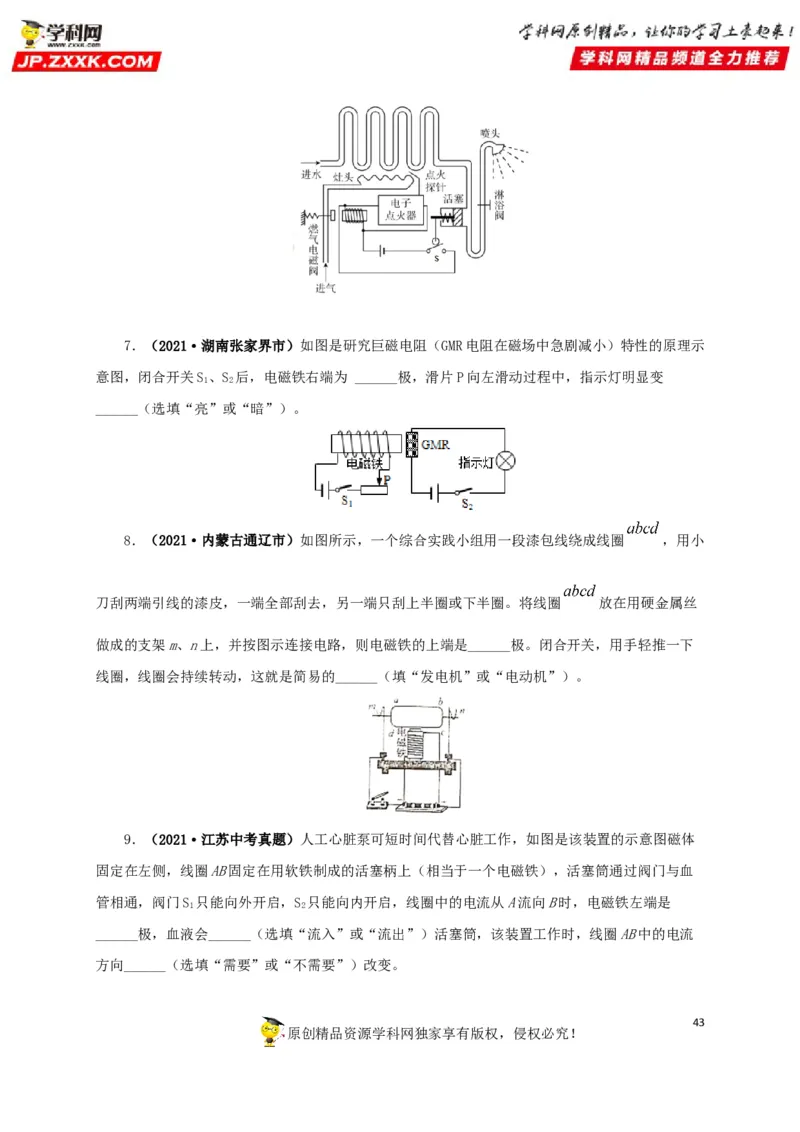

原创精品资源学科网独家享有版权，侵权必究！7．（2021·湖南张家界市）如图是研究巨磁电阻（GMR电阻在磁场中急剧减小）特性的原理示
意图，闭合开关S、S 后，电磁铁右端为 ______极，滑片P向左滑动过程中，指示灯明显变
1 2
______（选填“亮”或“暗”）。
8．（2021·内蒙古通辽市）如图所示，一个综合实践小组用一段漆包线绕成线圈 ，用小
刀刮两端引线的漆皮，一端全部刮去，另一端只刮上半圈或下半圈。将线圈 放在用硬金属丝
做成的支架m、n上，并按图示连接电路，则电磁铁的上端是______极。闭合开关，用手轻推一下
线圈，线圈会持续转动，这就是简易的______（填“发电机”或“电动机”）。
9．（2021·江苏中考真题）人工心脏泵可短时间代替心脏工作，如图是该装置的示意图磁体
固定在左侧，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），活塞筒通过阀门与血
管相通，阀门S 只能向外开启，S 只能向内开启，线圈中的电流从A流向B时，电磁铁左端是
1 2
______极，血液会______（选填“流入”或“流出”）活塞筒，该装置工作时，线圈AB中的电流
方向______（选填“需要”或“不需要”）改变。
43

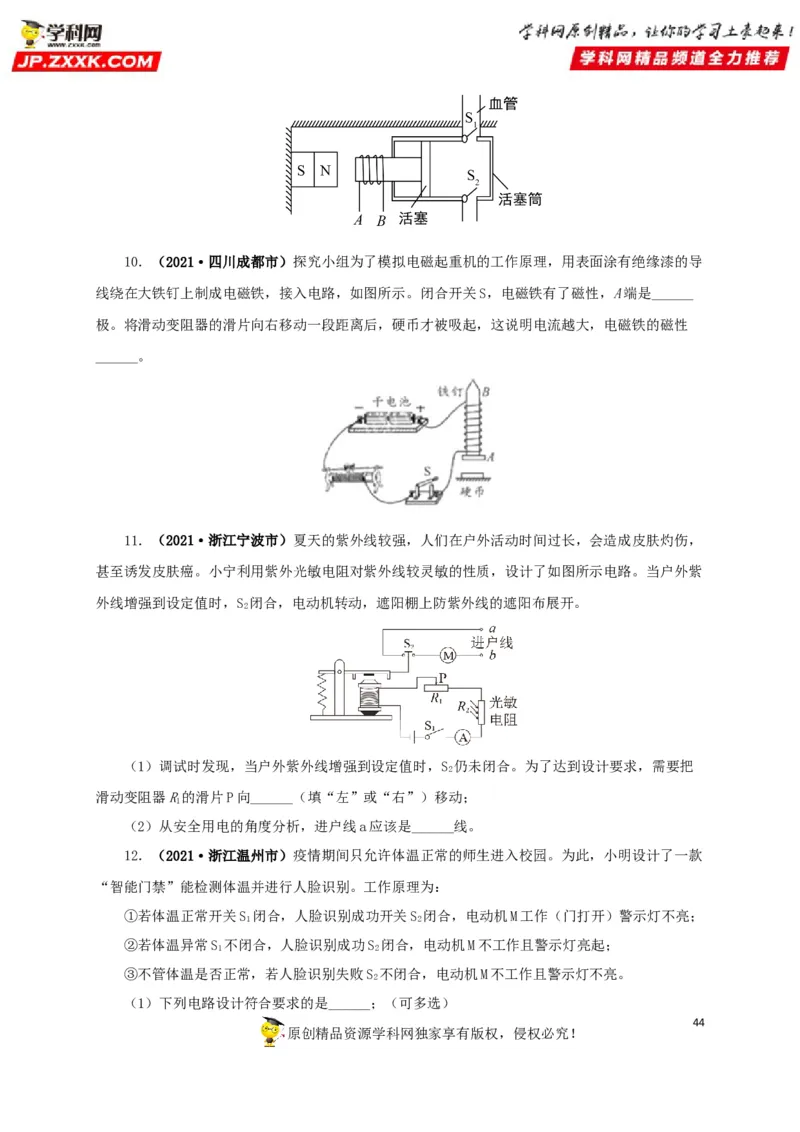

原创精品资源学科网独家享有版权，侵权必究！10．（2021·四川成都市）探究小组为了模拟电磁起重机的工作原理，用表面涂有绝缘漆的导
线绕在大铁钉上制成电磁铁，接入电路，如图所示。闭合开关S，电磁铁有了磁性，A端是______
极。将滑动变阻器的滑片向右移动一段距离后，硬币才被吸起，这说明电流越大，电磁铁的磁性
______。
11．（2021·浙江宁波市）夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，
甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。当户外紫
外线增强到设定值时，S 闭合，电动机转动，遮阳棚上防紫外线的遮阳布展开。
2
（1）调试时发现，当户外紫外线增强到设定值时，S 仍未闭合。为了达到设计要求，需要把
2
滑动变阻器R的滑片P向______（填“左”或“右”）移动；
1
（2）从安全用电的角度分析，进户线a应该是______线。

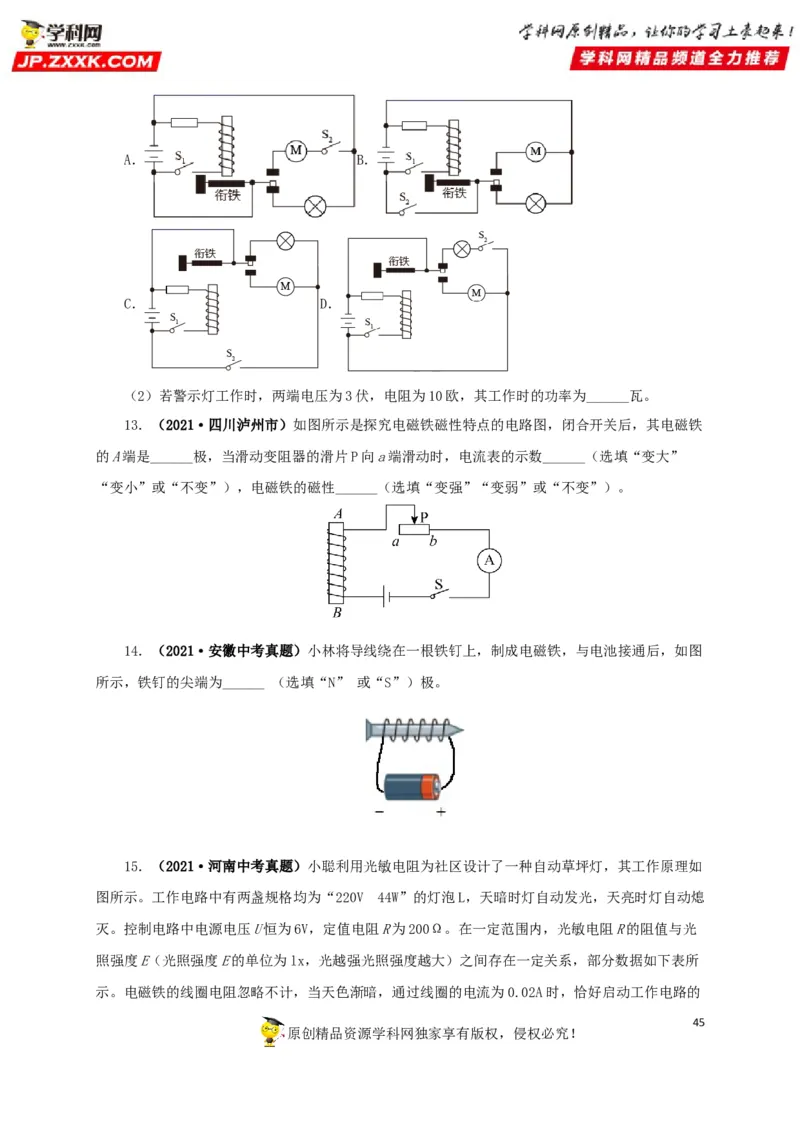

12．（2021·浙江温州市）疫情期间只允许体温正常的师生进入校园。为此，小明设计了一款
“智能门禁”能检测体温并进行人脸识别。工作原理为：
①若体温正常开关S 闭合，人脸识别成功开关S 闭合，电动机M工作（门打开）警示灯不亮；
1 2
②若体温异常S 不闭合，人脸识别成功S 闭合，电动机M不工作且警示灯亮起；
1 2
③不管体温是否正常，若人脸识别失败S 不闭合，电动机M不工作且警示灯不亮。
2
（1）下列电路设计符合要求的是______；（可多选）
44
原创精品资源学科网独家享有版权，侵权必究！A． B．
C． D．
（2）若警示灯工作时，两端电压为3伏，电阻为10欧，其工作时的功率为______瓦。
13．（2021·四川泸州市）如图所示是探究电磁铁磁性特点的电路图，闭合开关后，其电磁铁
的A端是______极，当滑动变阻器的滑片P向a端滑动时，电流表的示数______（选填“变大”
“变小”或“不变”），电磁铁的磁性______（选填“变强”“变弱”或“不变”）。
14．（2021·安徽中考真题）小林将导线绕在一根铁钉上，制成电磁铁，与电池接通后，如图
所示，铁钉的尖端为______ （选填“N” 或“S”）极。
15．（2021·河南中考真题）小聪利用光敏电阻为社区设计了一种自动草坪灯，其工作原理如
图所示。工作电路中有两盏规格均为“220V 44W”的灯泡L，天暗时灯自动发光，天亮时灯自动熄
灭。控制电路中电源电压U恒为6V，定值电阻R为200Ω。在一定范围内，光敏电阻R的阻值与光
照强度E（光照强度E的单位为lx，光越强光照强度越大）之间存在一定关系，部分数据如下表所
示。电磁铁的线圈电阻忽略不计，当天色渐暗，通过线圈的电流为0.02A时，恰好启动工作电路的
45
原创精品资源学科网独家享有版权，侵权必究！照明系统。试问：
光照强度E/lx 1.0 2.0 3.0 4.0 5.0
光敏电阻R/Ω 120 60 40 30 24
（1）随着光照强度减小，光敏电阻R的阻值______（选填“增大”或“减小”），电磁铁的
磁性______（选填“增强”或“减弱”），当光照强度减小到一定值时，衔铁会被______（选填
“吸下”或“释放”），照明系统启动。
（2）两盏灯均正常发光时，工作电路中的总电流是多少？（______）
（3）照明系统恰好启动时，光敏电阻R的阻值为多少？（______）此时光照强度为多少？
（______）

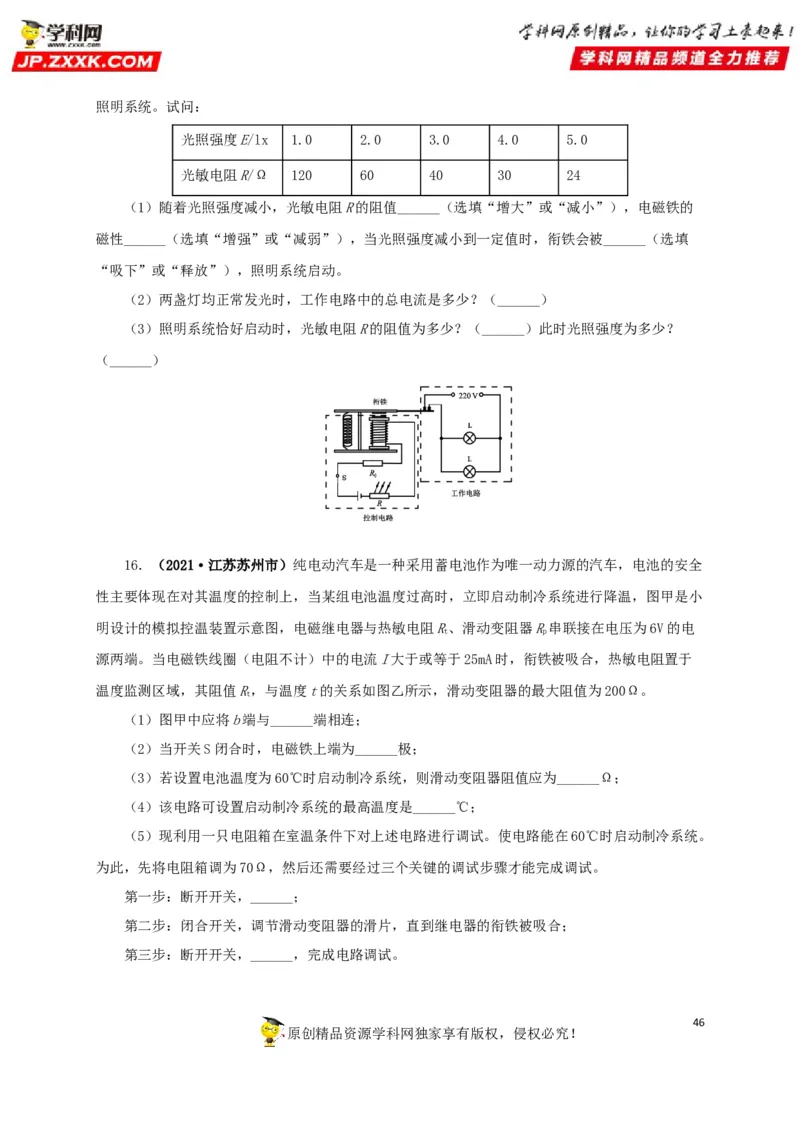

16．（2021·江苏苏州市）纯电动汽车是一种采用蓄电池作为唯一动力源的汽车，电池的安全
性主要体现在对其温度的控制上，当某组电池温度过高时，立即启动制冷系统进行降温，图甲是小
明设计的模拟控温装置示意图，电磁继电器与热敏电阻R、滑动变阻器R串联接在电压为6V的电
t p
源两端。当电磁铁线圈（电阻不计）中的电流I大于或等于25mA时，衔铁被吸合，热敏电阻置于
温度监测区域，其阻值R，与温度t的关系如图乙所示，滑动变阻器的最大阻值为200Ω。
t
（1）图甲中应将b端与______端相连；
（2）当开关S闭合时，电磁铁上端为______极；
（3）若设置电池温度为60℃时启动制冷系统，则滑动变阻器阻值应为______Ω；
（4）该电路可设置启动制冷系统的最高温度是______℃；
（5）现利用一只电阻箱在室温条件下对上述电路进行调试。使电路能在60℃时启动制冷系统。
为此，先将电阻箱调为70Ω，然后还需要经过三个关键的调试步骤才能完成调试。
第一步：断开开关，______；
第二步：闭合开关，调节滑动变阻器的滑片，直到继电器的衔铁被吸合；
第三步：断开开关，______，完成电路调试。
46
原创精品资源学科网独家享有版权，侵权必究！17．（2021·宁夏中考真题）如图是某兴趣小组设计的自动干手器电路图，其中光敏装置相当
于开关，用－光－表示。当环境光线暗时，开关闭合。
（1）请说明干手的工作过程。
（2）请你对此设计提出一条改进措施。

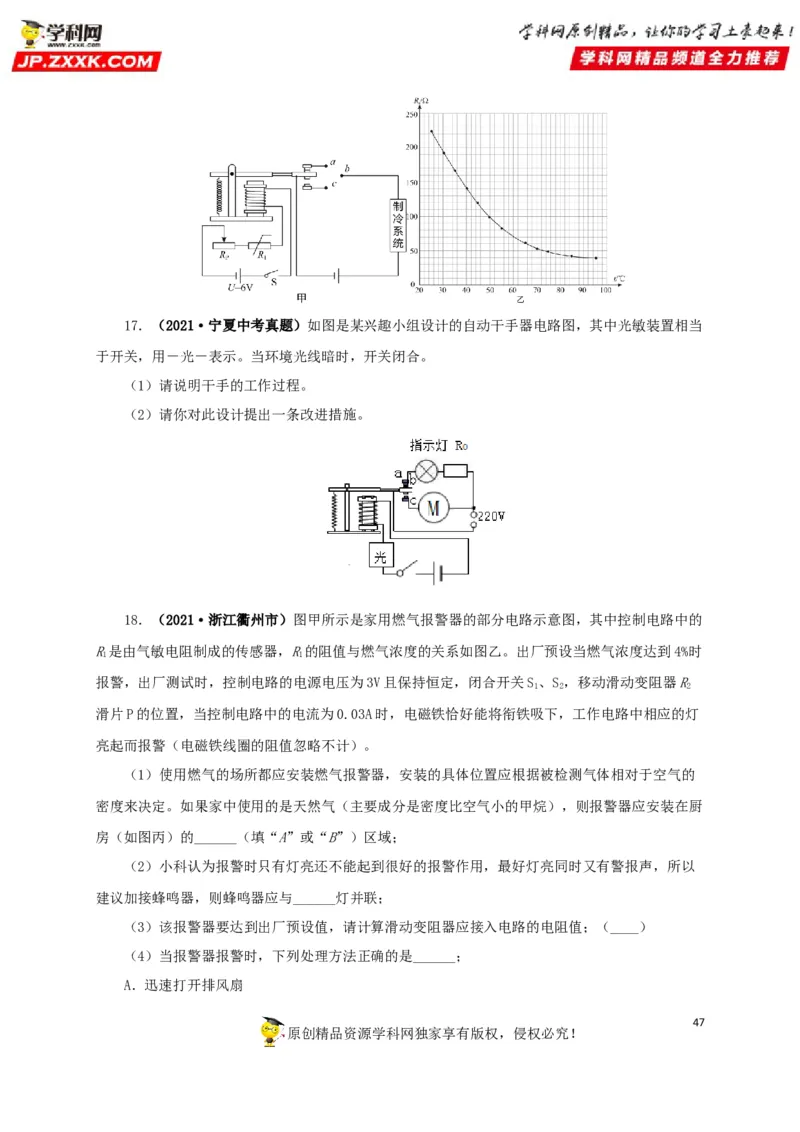

18．（2021·浙江衢州市）图甲所示是家用燃气报警器的部分电路示意图，其中控制电路中的
R是由气敏电阻制成的传感器，R的阻值与燃气浓度的关系如图乙。出厂预设当燃气浓度达到4%时
1 1
报警，出厂测试时，控制电路的电源电压为3V且保持恒定，闭合开关S、S，移动滑动变阻器R
1 2 2
滑片P的位置，当控制电路中的电流为0.03A时，电磁铁恰好能将衔铁吸下，工作电路中相应的灯
亮起而报警（电磁铁线圈的阻值忽略不计）。
（1）使用燃气的场所都应安装燃气报警器，安装的具体位置应根据被检测气体相对于空气的
密度来决定。如果家中使用的是天然气（主要成分是密度比空气小的甲烷），则报警器应安装在厨
房（如图丙）的______（填“A”或“B”）区域；
（2）小科认为报警时只有灯亮还不能起到很好的报警作用，最好灯亮同时又有警报声，所以
建议加接蜂鸣器，则蜂鸣器应与______灯并联；
（3）该报警器要达到出厂预设值，请计算滑动变阻器应接入电路的电阻值；（____）
（4）当报警器报警时，下列处理方法正确的是______；
A．迅速打开排风扇
47

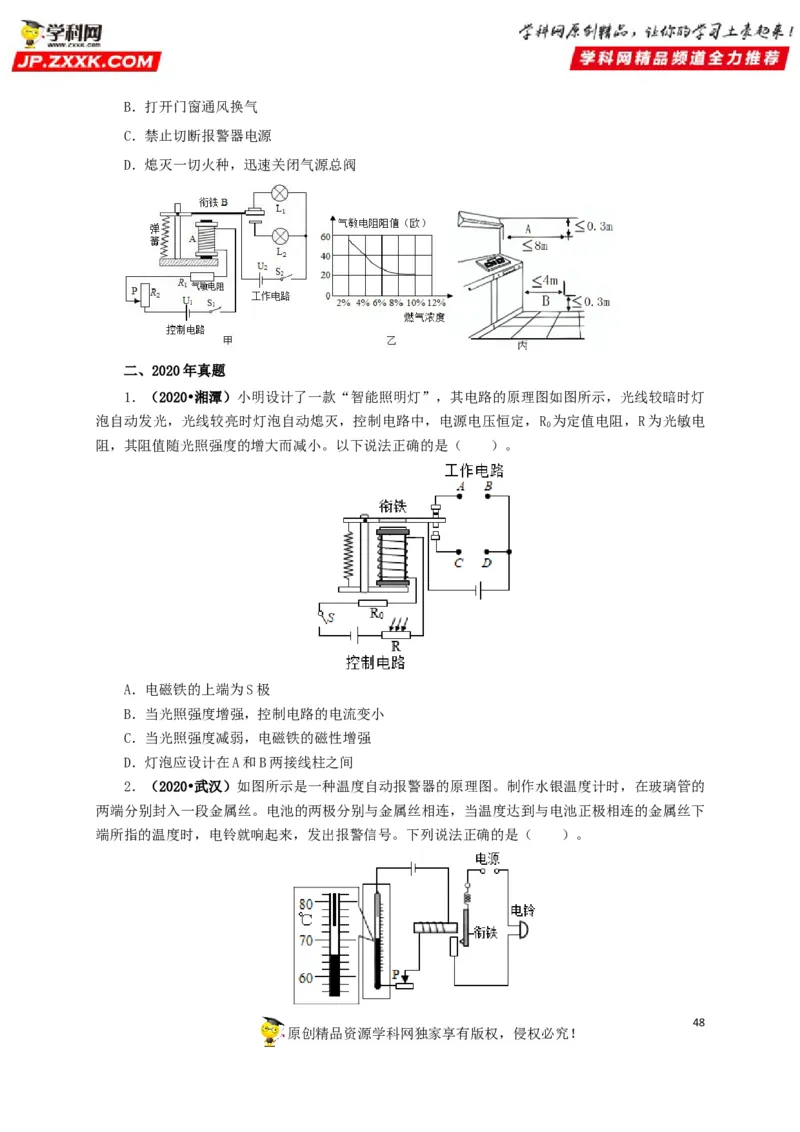

原创精品资源学科网独家享有版权，侵权必究！B．打开门窗通风换气
C．禁止切断报警器电源
D．熄灭一切火种，迅速关闭气源总阀
二、2020年真题
1．（2020•湘潭）小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯
泡自动发光，光线较亮时灯泡自动熄灭，控制电路中，电源电压恒定，R 为定值电阻，R为光敏电
0
阻，其阻值随光照强度的增大而减小。以下说法正确的是（ ）。
A．电磁铁的上端为S极
B．当光照强度增强，控制电路的电流变小
C．当光照强度减弱，电磁铁的磁性增强
D．灯泡应设计在A和B两接线柱之间
2．（2020•武汉）如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的
两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下
端所指的温度时，电铃就响起来，发出报警信号。下列说法正确的是（ ）。
48
原创精品资源学科网独家享有版权，侵权必究！A．温度计中的水银是绝缘体
B．电铃响时，电磁铁右端是N极
C．温度降低到74℃以下，电铃响
D．电铃响且滑片P向左移动时，电磁铁磁性减弱

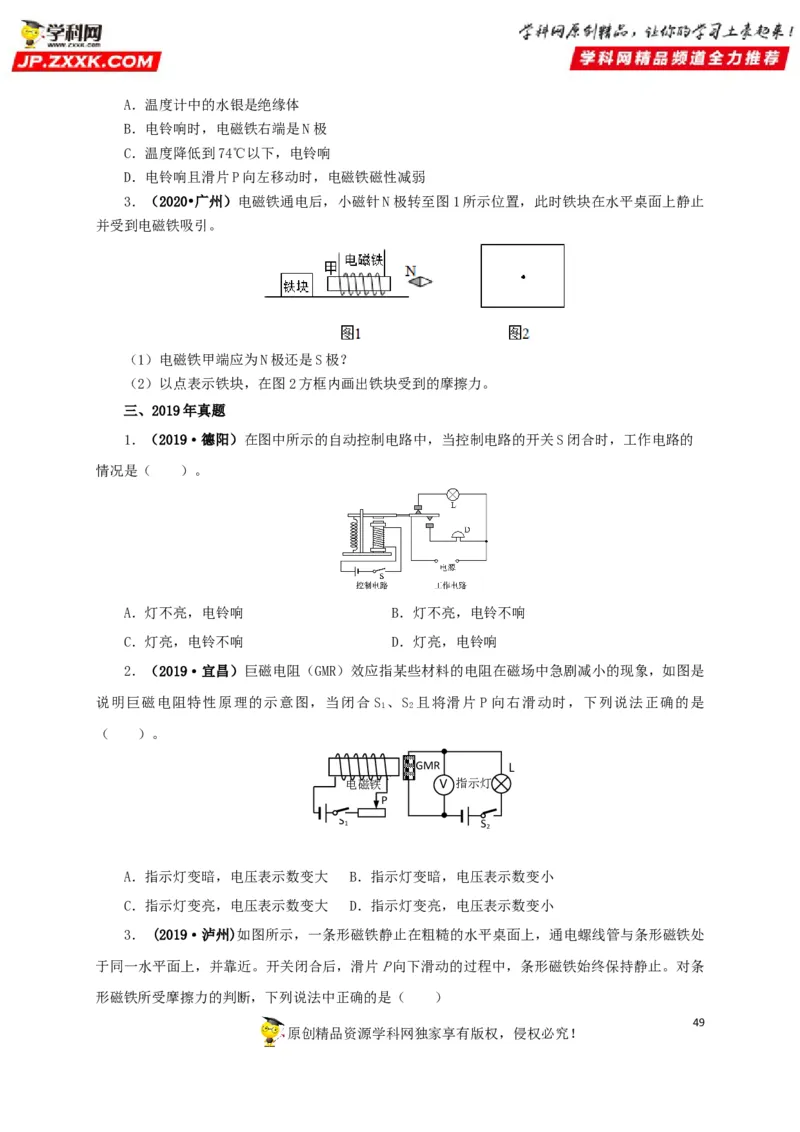

3．（2020•广州）电磁铁通电后，小磁针N极转至图1所示位置，此时铁块在水平桌面上静止
并受到电磁铁吸引。
（1）电磁铁甲端应为N极还是S极？
（2）以点表示铁块，在图2方框内画出铁块受到的摩擦力。
三、2019年真题
1．（2019·德阳）在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的
情况是（ ）。
A．灯不亮，电铃响 B．灯不亮，电铃不响
C．灯亮，电铃不响 D．灯亮，电铃响
2．（2019·宜昌）巨磁电阻（GMR）效应指某些材料的电阻在磁场中急剧减小的现象，如图是
说明巨磁电阻特性原理的示意图，当闭合 S 、S 且将滑片 P向右滑动时，下列说法正确的是
1 2
（ ）。
GMR L
电磁铁 V 指示灯
P
S 1 S 2
A．指示灯变暗，电压表示数变大 B．指示灯变暗，电压表示数变小
C．指示灯变亮，电压表示数变大 D．指示灯变亮，电压表示数变小
3． (2019·泸州)如图所示，一条形磁铁静止在粗糙的水平桌面上，通电螺线管与条形磁铁处
于同一水平面上，并靠近。开关闭合后，滑片P向下滑动的过程中，条形磁铁始终保持静止。对条
形磁铁所受摩擦力的判断，下列说法中正确的是（ ）
49

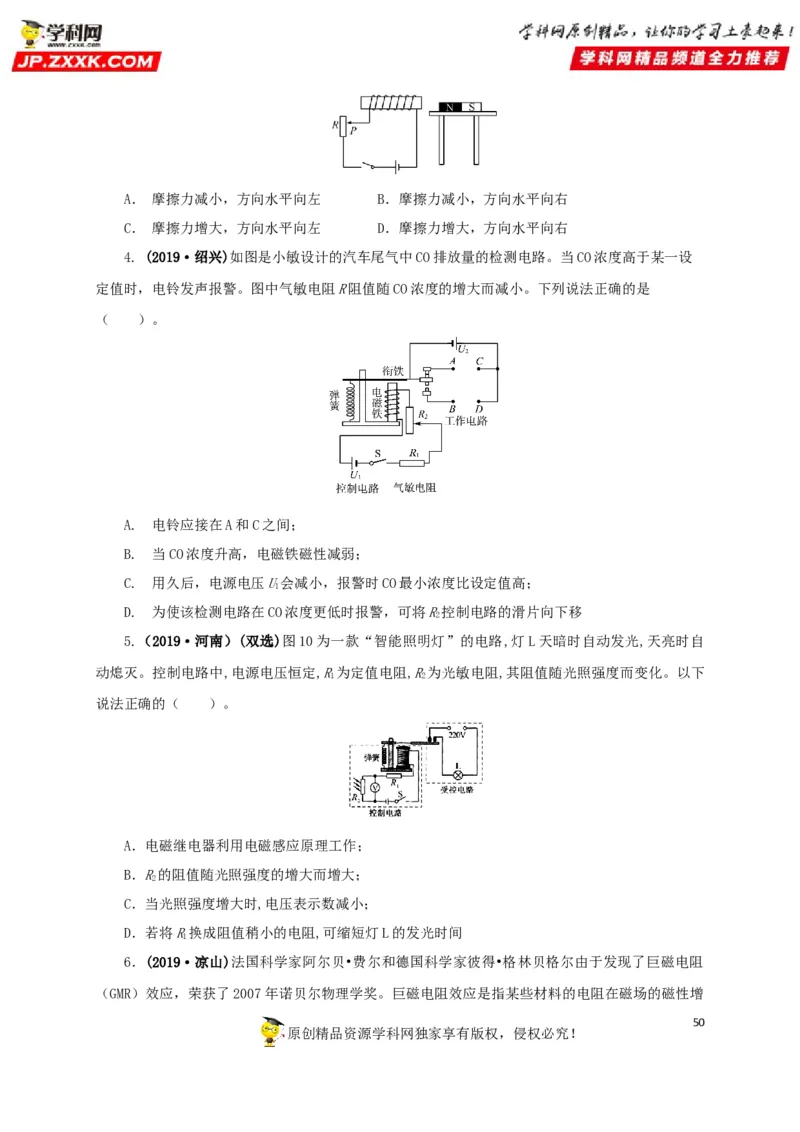

原创精品资源学科网独家享有版权，侵权必究！A． 摩擦力减小，方向水平向左 B．摩擦力减小，方向水平向右
C． 摩擦力增大，方向水平向左 D．摩擦力增大，方向水平向右
4. (2019·绍兴)如图是小敏设计的汽车尾气中CO排放量的检测电路。当CO浓度高于某一设
定值时，电铃发声报警。图中气敏电阻R阻值随CO浓度的增大而减小。下列说法正确的是
（ ）。
A. 电铃应接在A和C之间；
B. 当CO浓度升高，电磁铁磁性减弱；
C. 用久后，电源电压U会减小，报警时CO最小浓度比设定值高；
1
D. 为使该检测电路在CO浓度更低时报警，可将R控制电路的滑片向下移
2
5.（2019·河南）(双选)图10为一款“智能照明灯”的电路,灯L天暗时自动发光,天亮时自
动熄灭。控制电路中,电源电压恒定,R为定值电阻,R为光敏电阻,其阻值随光照强度而变化。以下
1 2
说法正确的（ ）。
A．电磁继电器利用电磁感应原理工作；
B．R的阻值随光照强度的增大而增大；
2
C．当光照强度增大时,电压表示数减小；
D．若将R换成阻值稍小的电阻,可缩短灯L的发光时间
1
6．(2019·凉山)法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻
（GMR）效应，荣获了2007年诺贝尔物理学奖。巨磁电阻效应是指某些材料的电阻在磁场的磁性增
50

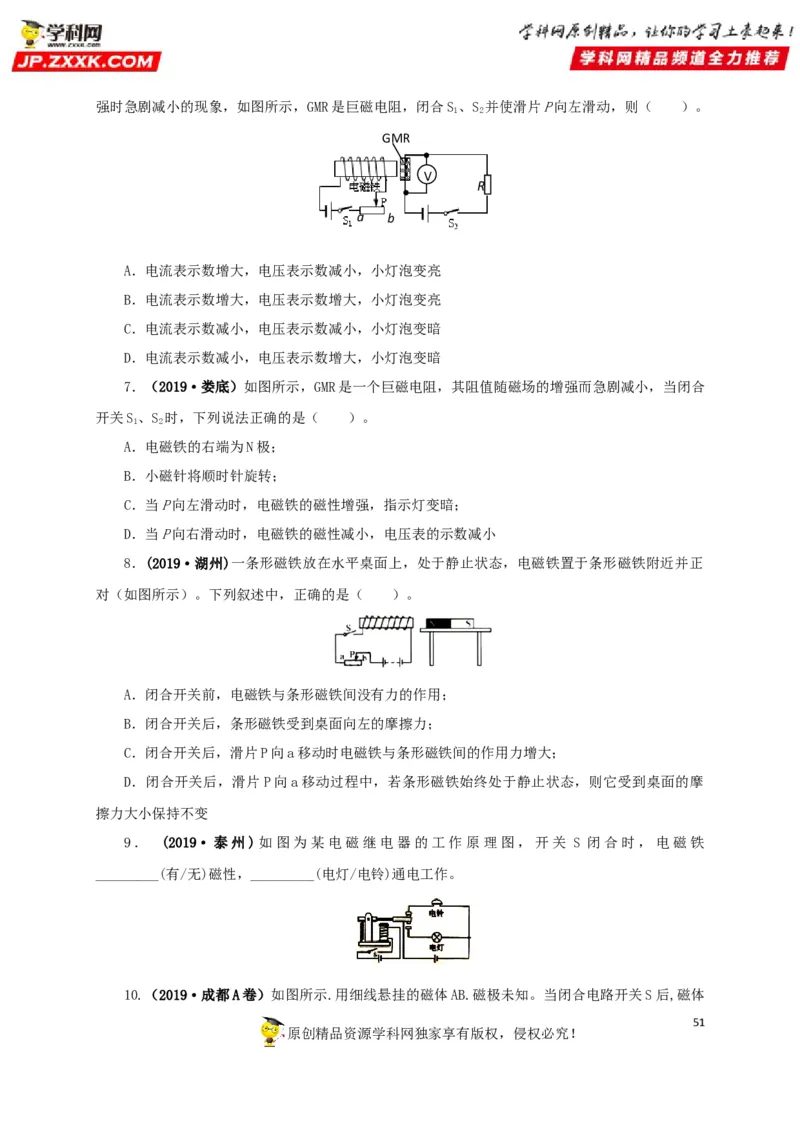

原创精品资源学科网独家享有版权，侵权必究！强时急剧减小的现象，如图所示，GMR是巨磁电阻，闭合S、S 并使滑片P向左滑动，则（ ）。
1 2
GMR
V
R
a b
A．电流表示数增大，电压表示数减小，小灯泡变亮
B．电流表示数增大，电压表示数增大，小灯泡变亮
C．电流表示数减小，电压表示数减小，小灯泡变暗
D．电流表示数减小，电压表示数增大，小灯泡变暗
7．（2019·娄底）如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合
开关S、S 时，下列说法正确的是（ ）。
1 2
A．电磁铁的右端为N极；
B．小磁针将顺时针旋转；
C．当P向左滑动时，电磁铁的磁性增强，指示灯变暗；
D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
8．(2019·湖州)一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正
对（如图所示）。下列叙述中，正确的是（ ）。
A．闭合开关前，电磁铁与条形磁铁间没有力的作用；
B．闭合开关后，条形磁铁受到桌面向左的摩擦力；
C．闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力增大；
D．闭合开关后，滑片P向a移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩
擦力大小保持不变
9． (2019·泰州)如图为某电磁继电器的工作原理图，开关 S 闭合时，电磁铁
_________(有/无)磁性，_________(电灯/电铃)通电工作。
10.（2019·成都A卷）如图所示.用细线悬挂的磁体AB.磁极未知。当闭合电路开关S后,磁体
51

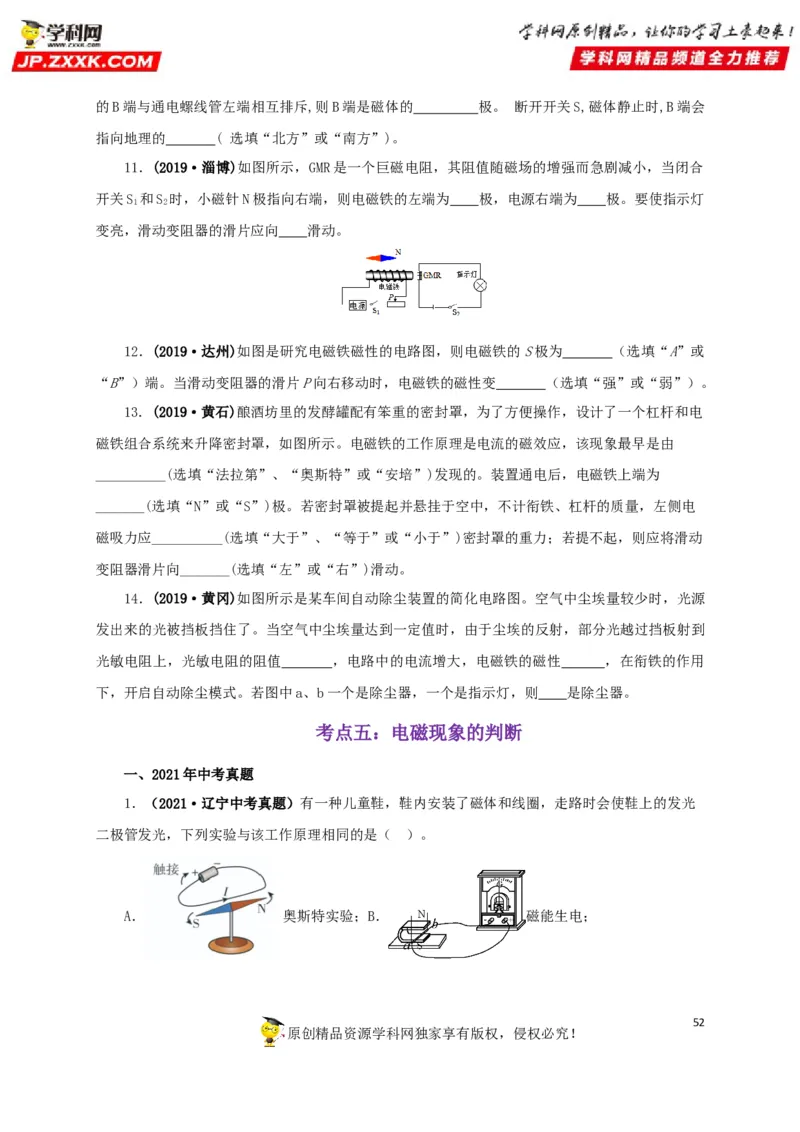

原创精品资源学科网独家享有版权，侵权必究！的B端与通电螺线管左端相互排斥,则B端是磁体的 极。 断开开关S,磁体静止时,B端会
指向地理的 ( 选填“北方”或“南方”)。
11．(2019·淄博)如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合
开关S 和S 时，小磁针N极指向右端，则电磁铁的左端为 极，电源右端为 极。要使指示灯
1 2
变亮，滑动变阻器的滑片应向 滑动。
12．(2019·达州)如图是研究电磁铁磁性的电路图，则电磁铁的S极为 （选填“A”或
“B”）端。当滑动变阻器的滑片P向右移动时，电磁铁的磁性变 （选填“强”或“弱”）。
13．(2019·黄石)酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作，设计了一个杠杆和电
磁铁组合系统来升降密封罩，如图所示。电磁铁的工作原理是电流的磁效应，该现象最早是由
__________(选填“法拉第”、“奥斯特”或“安培”)发现的。装置通电后，电磁铁上端为
_______(选填“N”或“S”)极。若密封罩被提起并悬挂于空中，不计衔铁、杠杆的质量，左侧电
磁吸力应__________(选填“大于”、“等于”或“小于”)密封罩的重力；若提不起，则应将滑动
变阻器滑片向_______(选填“左”或“右”)滑动。
14．(2019·黄冈)如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源
发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到
光敏电阻上，光敏电阻的阻值 ，电路中的电流增大，电磁铁的磁性 ，在衔铁的作用
下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则 是除尘器。
考点五：电磁现象的判断
一、2021年中考真题

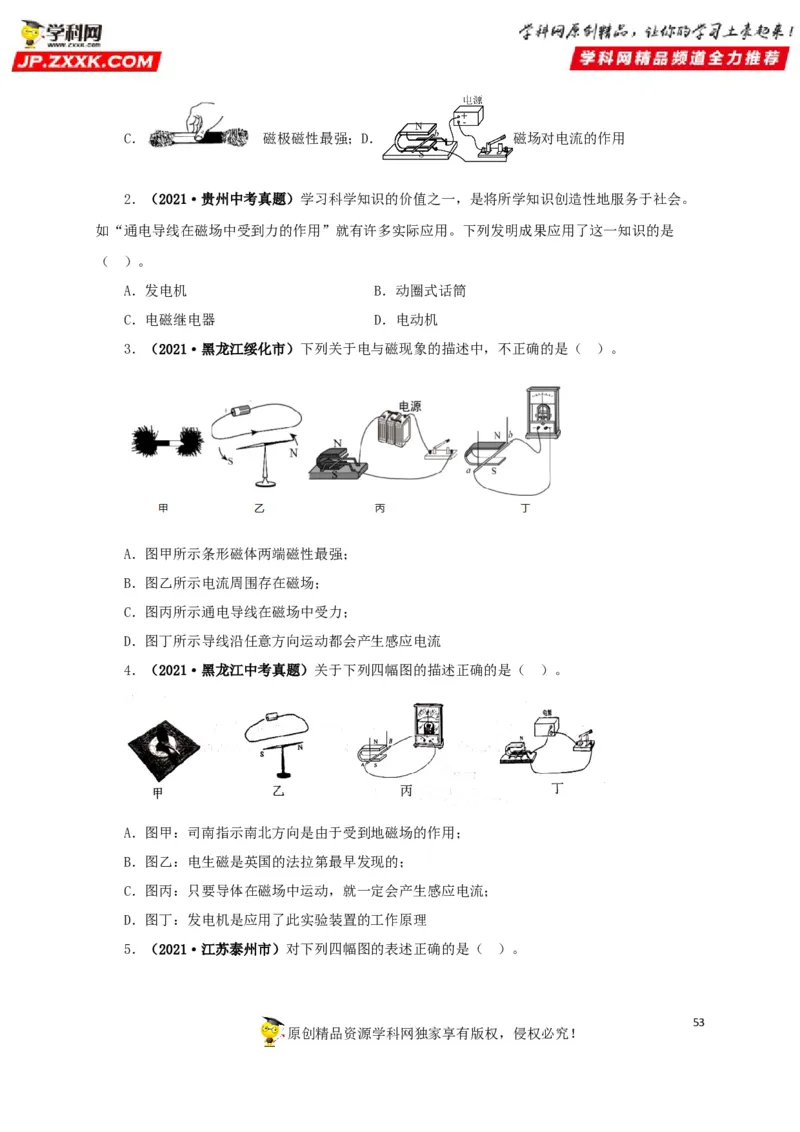

1．（2021·辽宁中考真题）有一种儿童鞋，鞋内安装了磁体和线圈，走路时会使鞋上的发光
二极管发光，下列实验与该工作原理相同的是（ ）。
A． 奥斯特实验；B． 磁能生电；
52
原创精品资源学科网独家享有版权，侵权必究！C． 磁极磁性最强；D． 磁场对电流的作用
2．（2021·贵州中考真题）学习科学知识的价值之一，是将所学知识创造性地服务于社会。
如“通电导线在磁场中受到力的作用”就有许多实际应用。下列发明成果应用了这一知识的是
（ ）。
A．发电机 B．动圈式话筒
C．电磁继电器 D．电动机
3．（2021·黑龙江绥化市）下列关于电与磁现象的描述中，不正确的是（ ）。
A．图甲所示条形磁体两端磁性最强；
B．图乙所示电流周围存在磁场；
C．图丙所示通电导线在磁场中受力；
D．图丁所示导线沿任意方向运动都会产生感应电流
4．（2021·黑龙江中考真题）关于下列四幅图的描述正确的是（ ）。
A．图甲：司南指示南北方向是由于受到地磁场的作用；
B．图乙：电生磁是英国的法拉第最早发现的；
C．图丙：只要导体在磁场中运动，就一定会产生感应电流；
D．图丁：发电机是应用了此实验装置的工作原理
5．（2021·江苏泰州市）对下列四幅图的表述正确的是（ ）。
53

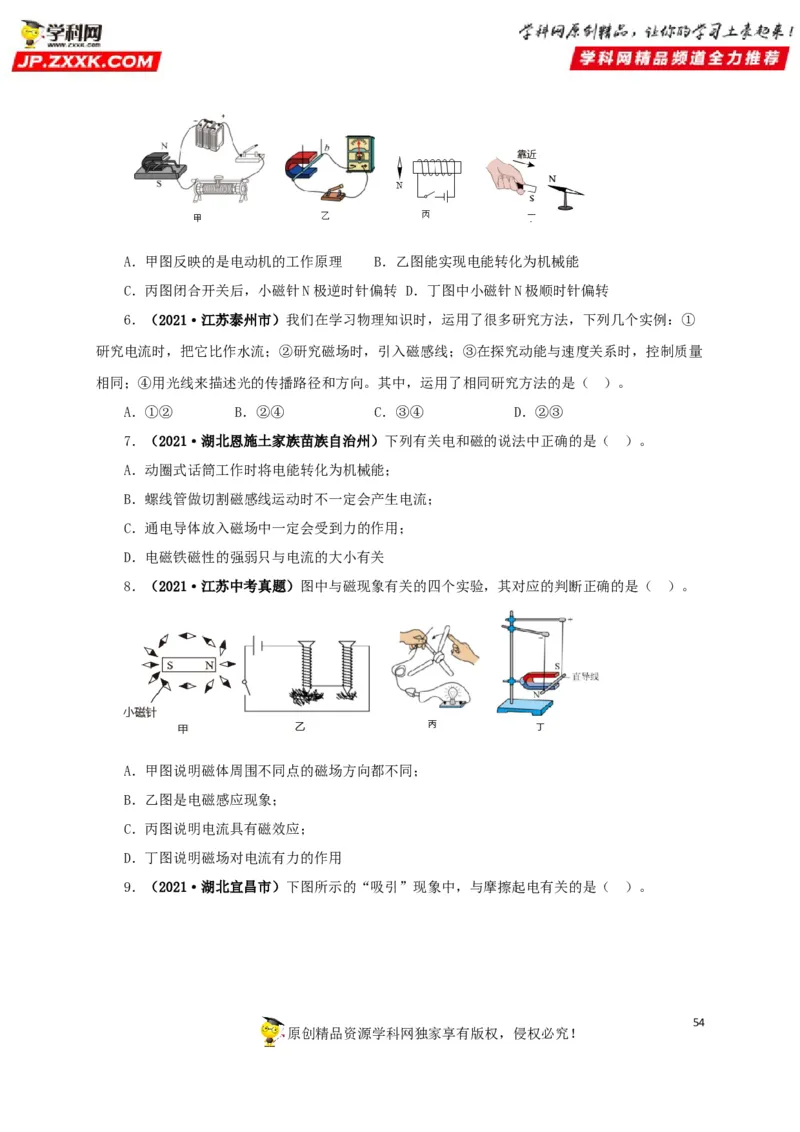

原创精品资源学科网独家享有版权，侵权必究！A．甲图反映的是电动机的工作原理 B．乙图能实现电能转化为机械能
C．丙图闭合开关后，小磁针N极逆时针偏转 D．丁图中小磁针N极顺时针偏转
6．（2021·江苏泰州市）我们在学习物理知识时，运用了很多研究方法，下列几个实例：①
研究电流时，把它比作水流；②研究磁场时，引入磁感线；③在探究动能与速度关系时，控制质量
相同；④用光线来描述光的传播路径和方向。其中，运用了相同研究方法的是（ ）。
A．①② B．②④ C．③④ D．②③
7．（2021·湖北恩施土家族苗族自治州）下列有关电和磁的说法中正确的是（ ）。
A．动圈式话筒工作时将电能转化为机械能；
B．螺线管做切割磁感线运动时不一定会产生电流；
C．通电导体放入磁场中一定会受到力的作用；
D．电磁铁磁性的强弱只与电流的大小有关
8．（2021·江苏中考真题）图中与磁现象有关的四个实验，其对应的判断正确的是（ ）。
A．甲图说明磁体周围不同点的磁场方向都不同；
B．乙图是电磁感应现象；
C．丙图说明电流具有磁效应；
D．丁图说明磁场对电流有力的作用
9．（2021·湖北宜昌市）下图所示的“吸引”现象中，与摩擦起电有关的是（ ）。
54

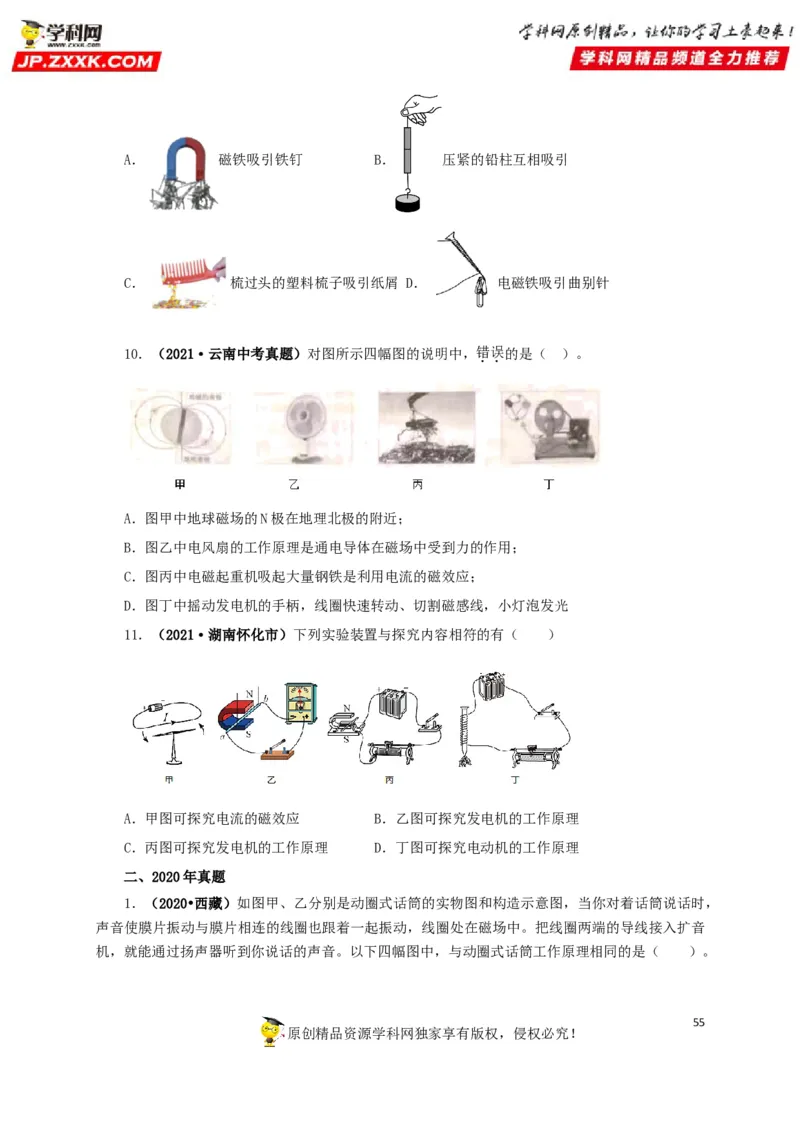

原创精品资源学科网独家享有版权，侵权必究！A． 磁铁吸引铁钉 B． 压紧的铅柱互相吸引
C． 梳过头的塑料梳子吸引纸屑 D． 电磁铁吸引曲别针
10．（2021·云南中考真题）对图所示四幅图的说明中，错误的是（ ）。
A．图甲中地球磁场的N极在地理北极的附近；
B．图乙中电风扇的工作原理是通电导体在磁场中受到力的作用；
C．图丙中电磁起重机吸起大量钢铁是利用电流的磁效应；
D．图丁中摇动发电机的手柄，线圈快速转动、切割磁感线，小灯泡发光
11．（2021·湖南怀化市）下列实验装置与探究内容相符的有（ ）
A．甲图可探究电流的磁效应 B．乙图可探究发电机的工作原理
C．丙图可探究发电机的工作原理 D．丁图可探究电动机的工作原理
二、2020年真题
1．（2020•西藏）如图甲、乙分别是动圈式话筒的实物图和构造示意图，当你对着话筒说话时，
声音使膜片振动与膜片相连的线圈也跟着一起振动，线圈处在磁场中。把线圈两端的导线接入扩音
机，就能通过扬声器听到你说话的声音。以下四幅图中，与动圈式话筒工作原理相同的是（ ）。
55

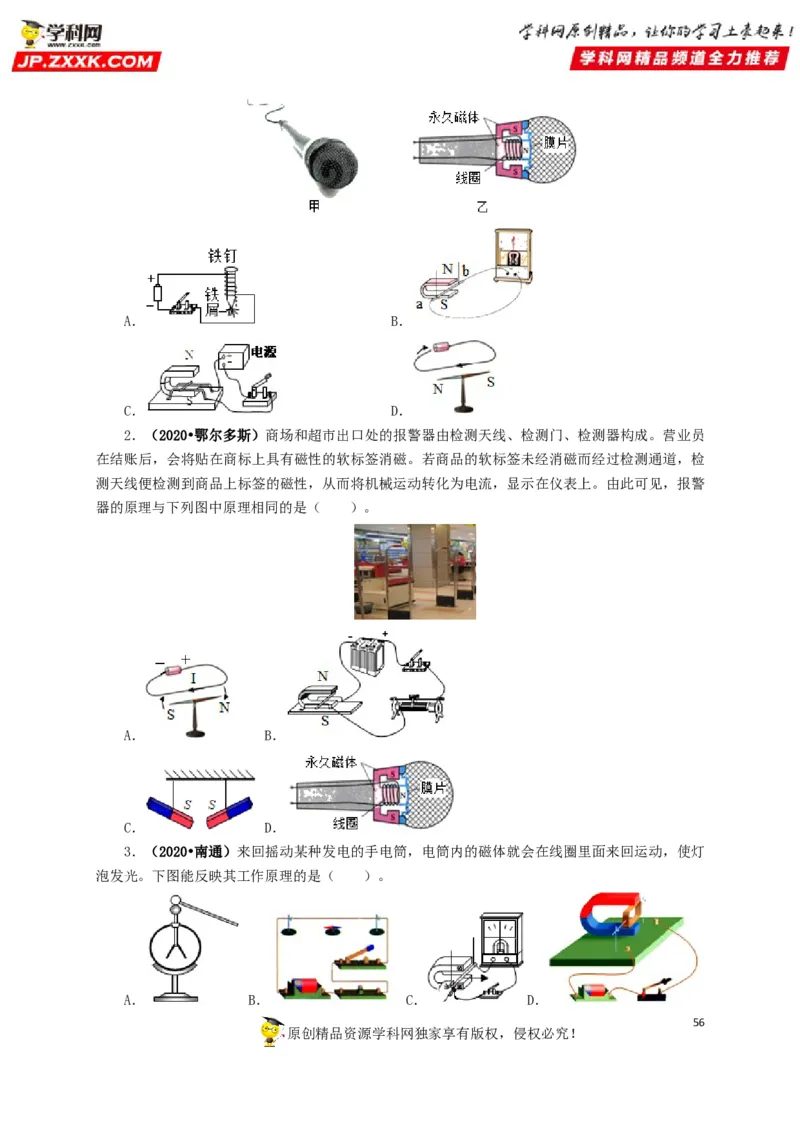

原创精品资源学科网独家享有版权，侵权必究！A． B．
C． D．
2．（2020•鄂尔多斯）商场和超市出口处的报警器由检测天线、检测门、检测器构成。营业员
在结账后，会将贴在商标上具有磁性的软标签消磁。若商品的软标签未经消磁而经过检测通道，检
测天线便检测到商品上标签的磁性，从而将机械运动转化为电流，显示在仪表上。由此可见，报警
器的原理与下列图中原理相同的是（ ）。
A． B．
C． D．
3．（2020•南通）来回摇动某种发电的手电筒，电筒内的磁体就会在线圈里面来回运动，使灯
泡发光。下图能反映其工作原理的是（ ）。
A． B． C． D．
56

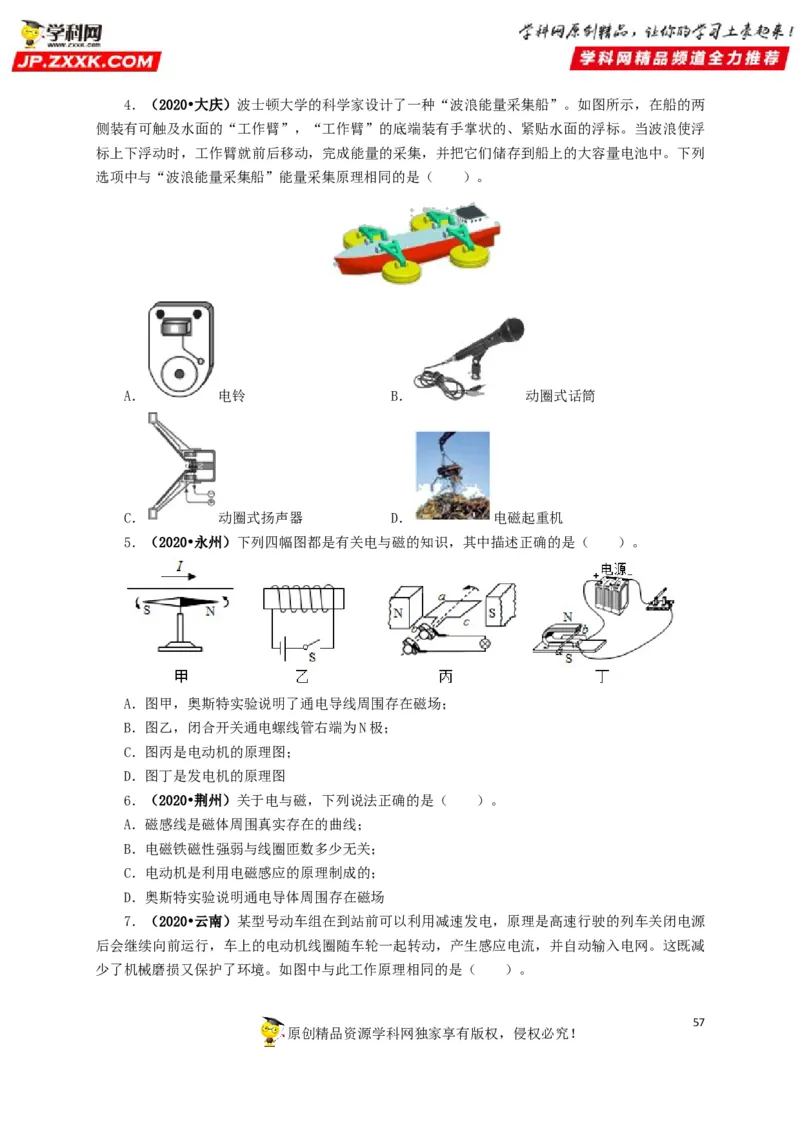

原创精品资源学科网独家享有版权，侵权必究！4．（2020•大庆）波士顿大学的科学家设计了一种“波浪能量采集船”。如图所示，在船的两
侧装有可触及水面的“工作臂”，“工作臂”的底端装有手掌状的、紧贴水面的浮标。当波浪使浮
标上下浮动时，工作臂就前后移动，完成能量的采集，并把它们储存到船上的大容量电池中。下列
选项中与“波浪能量采集船”能量采集原理相同的是（ ）。
A． 电铃 B． 动圈式话筒
C． 动圈式扬声器 D． 电磁起重机
5．（2020•永州）下列四幅图都是有关电与磁的知识，其中描述正确的是（ ）。
A．图甲，奥斯特实验说明了通电导线周围存在磁场；
B．图乙，闭合开关通电螺线管右端为N极；
C．图丙是电动机的原理图；
D．图丁是发电机的原理图
6．（2020•荆州）关于电与磁，下列说法正确的是（ ）。
A．磁感线是磁体周围真实存在的曲线；
B．电磁铁磁性强弱与线圈匝数多少无关；
C．电动机是利用电磁感应的原理制成的；
D．奥斯特实验说明通电导体周围存在磁场
7．（2020•云南）某型号动车组在到站前可以利用减速发电，原理是高速行驶的列车关闭电源
后会继续向前运行，车上的电动机线圈随车轮一起转动，产生感应电流，并自动输入电网。这既减
少了机械磨损又保护了环境。如图中与此工作原理相同的是（ ）。
57
原创精品资源学科网独家享有版权，侵权必究！A． 司南 B． 电磁起重机
C． 扬声器 D． 话筒

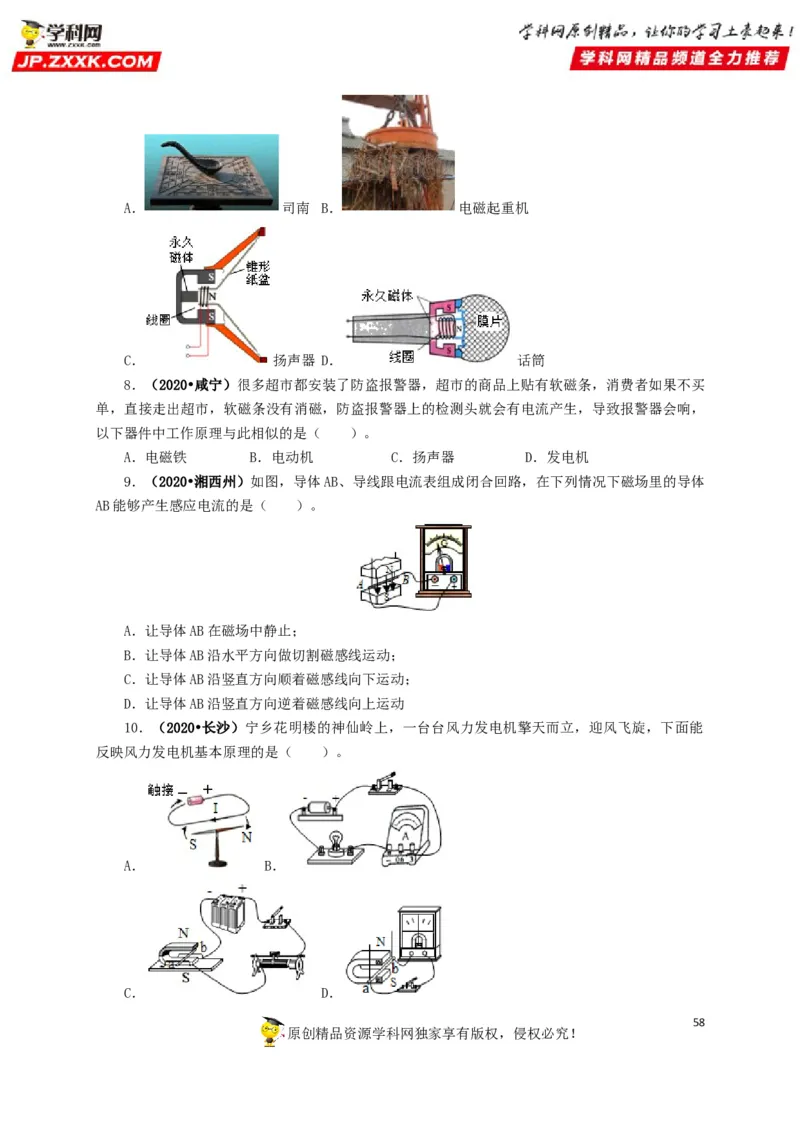

8．（2020•咸宁）很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买
单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响，
以下器件中工作原理与此相似的是（ ）。
A．电磁铁 B．电动机 C．扬声器 D．发电机
9．（2020•湘西州）如图，导体AB、导线跟电流表组成闭合回路，在下列情况下磁场里的导体
AB能够产生感应电流的是（ ）。
A．让导体AB在磁场中静止；
B．让导体AB沿水平方向做切割磁感线运动；
C．让导体AB沿竖直方向顺着磁感线向下运动；
D．让导体AB沿竖直方向逆着磁感线向上运动
10．（2020•长沙）宁乡花明楼的神仙岭上，一台台风力发电机擎天而立，迎风飞旋，下面能
反映风力发电机基本原理的是（ ）。
A． B．
C． D．
58

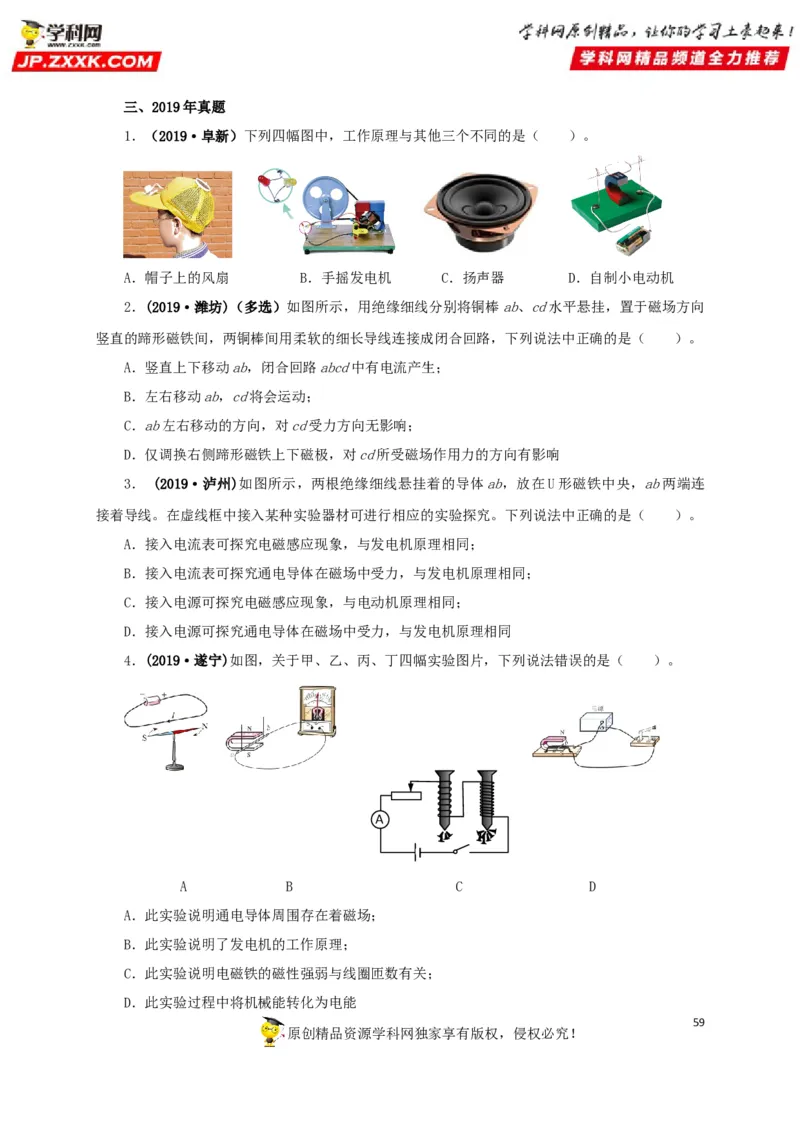

原创精品资源学科网独家享有版权，侵权必究！三、2019年真题
1．（2019·阜新）下列四幅图中，工作原理与其他三个不同的是（ ）。
A．帽子上的风扇 B．手摇发电机 C．扬声器 D．自制小电动机
2．(2019·潍坊)（多选）如图所示，用绝缘细线分别将铜棒ab、cd水平悬挂，置于磁场方向
竖直的蹄形磁铁间，两铜棒间用柔软的细长导线连接成闭合回路，下列说法中正确的是（ ）。
A．竖直上下移动ab，闭合回路abcd中有电流产生；
B．左右移动ab，cd将会运动；
C．ab左右移动的方向，对cd受力方向无影响；
D．仅调换右侧蹄形磁铁上下磁极，对cd所受磁场作用力的方向有影响
3． (2019·泸州)如图所示，两根绝缘细线悬挂着的导体ab，放在U形磁铁中央，ab两端连
接着导线。在虚线框中接入某种实验器材可进行相应的实验探究。下列说法中正确的是（ ）。
A．接入电流表可探究电磁感应现象，与发电机原理相同；
B．接入电流表可探究通电导体在磁场中受力，与发电机原理相同；
C．接入电源可探究电磁感应现象，与电动机原理相同；
D．接入电源可探究通电导体在磁场中受力，与发电机原理相同
4．(2019·遂宁)如图，关于甲、乙、丙、丁四幅实验图片，下列说法错误的是（ ）。
A
A B C D
A．此实验说明通电导体周围存在着磁场；
B．此实验说明了发电机的工作原理；
C．此实验说明电磁铁的磁性强弱与线圈匝数有关；
D．此实验过程中将机械能转化为电能
59

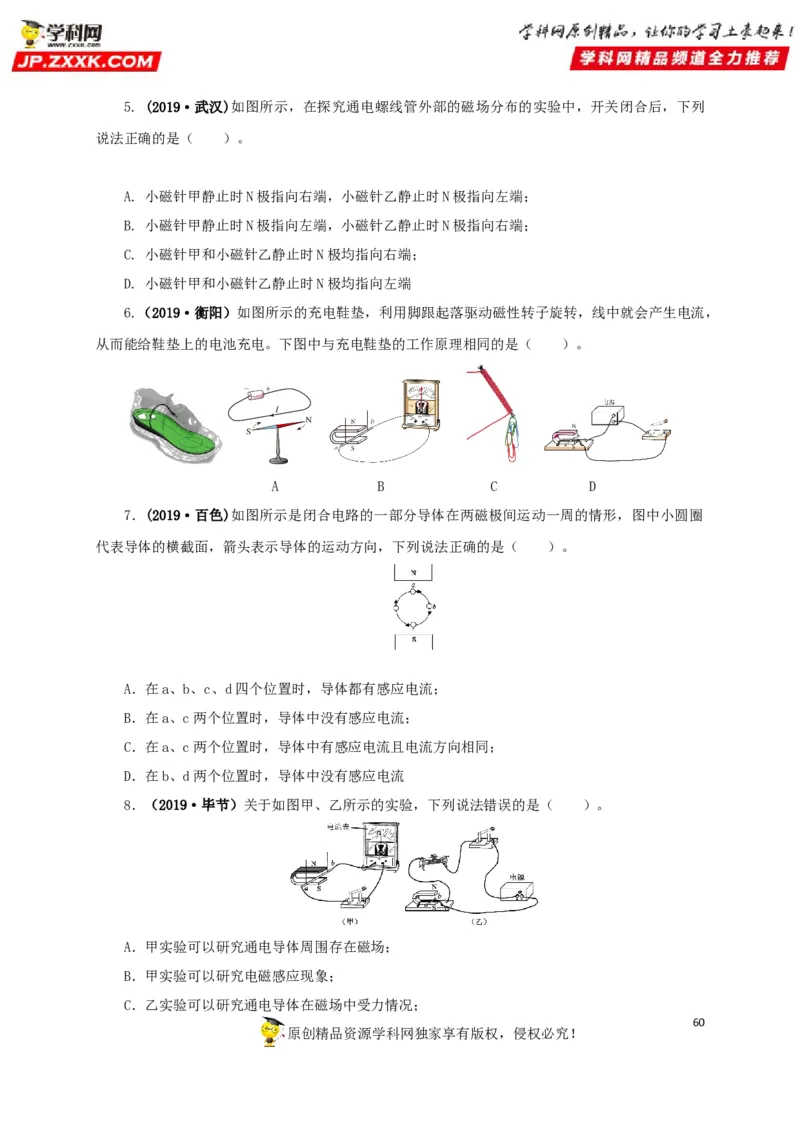

原创精品资源学科网独家享有版权，侵权必究！5. (2019·武汉)如图所示，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，下列
说法正确的是（ ）。
A. 小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端；
B. 小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端；
C. 小磁针甲和小磁针乙静止时N极均指向右端；
D. 小磁针甲和小磁针乙静止时N极均指向左端
6.（2019·衡阳）如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，
从而能给鞋垫上的电池充电。下图中与充电鞋垫的工作原理相同的是（ ）。
A B C D
7．(2019·百色)如图所示是闭合电路的一部分导体在两磁极间运动一周的情形，图中小圆圈
代表导体的横截面，箭头表示导体的运动方向，下列说法正确的是（ ）。
A．在a、b、c、d四个位置时，导体都有感应电流；
B．在a、c两个位置时，导体中没有感应电流；
C．在a、c两个位置时，导体中有感应电流且电流方向相同；
D．在b、d两个位置时，导体中没有感应电流
8．（2019·毕节）关于如图甲、乙所示的实验，下列说法错误的是（ ）。
A．甲实验可以研究通电导体周围存在磁场；
B．甲实验可以研究电磁感应现象；
C．乙实验可以研究通电导体在磁场中受力情况；
60

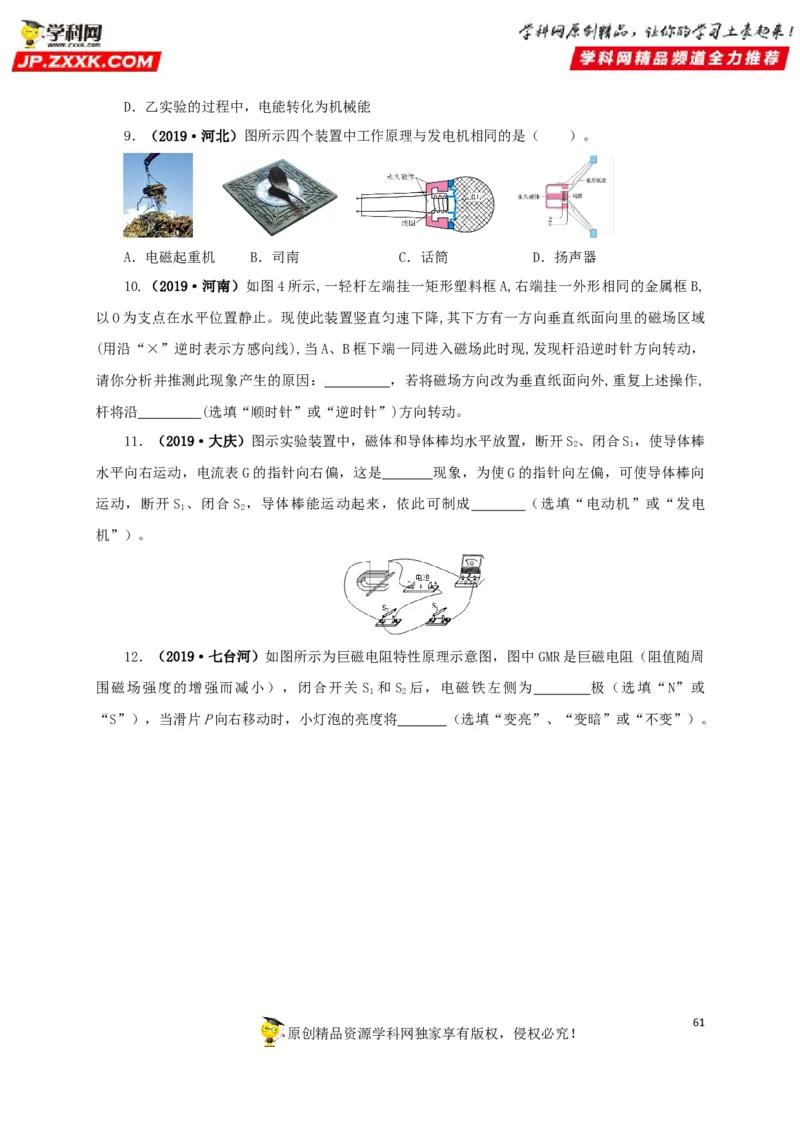

原创精品资源学科网独家享有版权，侵权必究！D．乙实验的过程中，电能转化为机械能
9．（2019·河北）图所示四个装置中工作原理与发电机相同的是（ ）。
A．电磁起重机 B．司南 C．话筒 D．扬声器
10.（2019·河南）如图4所示,一轻杆左端挂一矩形塑料框A,右端挂一外形相同的金属框B,
以O为支点在水平位置静止。现使此装置竖直匀速下降,其下方有一方向垂直纸面向里的磁场区域
(用沿“×”逆时表示方感向线),当A、B框下端一同进入磁场此时现,发现杆沿逆时针方向转动，
请你分析并推测此现象产生的原因： ，若将磁场方向改为垂直纸面向外,重复上述操作,
杆将沿 (选填“顺时针”或“逆时针”)方向转动。
11．（2019·大庆）图示实验装置中，磁体和导体棒均水平放置，断开S 、闭合S ，使导体棒
2 1
水平向右运动，电流表G的指针向右偏，这是 现象，为使G的指针向左偏，可使导体棒向
运动，断开S 、闭合S ，导体棒能运动起来，依此可制成 （选填“电动机”或“发电
1 2
机”）。
12．（2019·七台河）如图所示为巨磁电阻特性原理示意图，图中GMR是巨磁电阻（阻值随周
围磁场强度的增强而减小），闭合开关 S 和 S 后，电磁铁左侧为 极（选填“N”或
1 2
“S”），当滑片P向右移动时，小灯泡的亮度将 （选填“变亮”、“变暗”或“不变”）。
61
原创精品资源学科网独家享有版权，侵权必究！62
原创精品资源学科网独家享有版权，侵权必究！
