2023年新课标下中考物理一轮单元复习讲练考（全国通用）
第二十单元 电与磁
专题60 电与磁单元核心素养考试达标试卷
（答题时间90分钟，试卷满分100分）
一、选择题（本道大题有18小题，每小题2分，共36分）

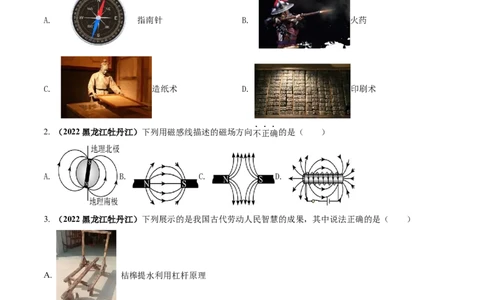

1. （2022海南）我国古代四大发明对世界文明发展做出了重要贡献，其中利用磁性材料特性的是（
）
A. 指南针 B. 火药
C. 造纸术 D. 印刷术
2. （2022黑龙江牡丹江）下列用磁感线描述的磁场方向不正确的是（ ）
A. B. C. D.
3. （2022黑龙江牡丹江）下列展示的是我国古代劳动人民智慧的成果，其中说法正确的是（ ）
A. 桔槔提水利用杠杆原理
B. 编钟是利用敲击大小不同的钟改变音调C. 日晷测量时间利用光沿直线传播
D. 司南静止时长柄指南是受到重力的作用

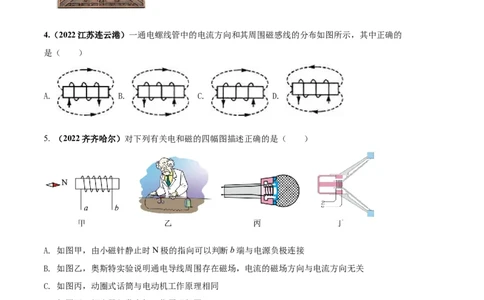

4.（2022江苏连云港）一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的
是（ ）
A. B. C. D.
5. （2022齐齐哈尔）对下列有关电和磁的四幅图描述正确的是（ ）
A. 如图甲，由小磁针静止时N极的指向可以判断b端与电源负极连接
B. 如图乙，奥斯特实验说明通电导线周围存在磁场，电流的磁场方向与电流方向无关
C. 如图丙，动圈式话筒与电动机工作原理相同
D. 如图丁，扬声器与发电机工作原理相同
6. （2022湖北孝感）对下列情境的判断正确的是（ ）A. 图甲：改变提升物体受到的重力，动滑轮的机械效率不变
B. 图乙：人不接触高压电线就不会触电
的
C. 图丙：拇指所指 那端就是通电螺线管的N极
D. 图丁：天宫课堂授课是通过超声波实现天地之间的互动

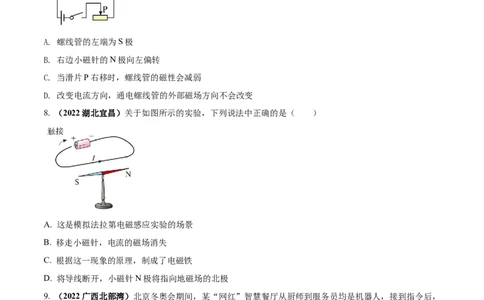

7. （2022湖南益阳）如图所示的螺线管，当闭合开关后，下列判断正确的是（ ）
A. 螺线管的左端为S极
B. 右边小磁针的N极向左偏转
C. 当滑片P右移时，螺线管的磁性会减弱
D. 改变电流方向，通电螺线管的外部磁场方向不会改变
8. （2022湖北宜昌）关于如图所示的实验，下列说法中正确的是（ ）
A. 这是模拟法拉第电磁感应实验的场景
B. 移走小磁针，电流的磁场消失
C. 根据这一现象的原理，制成了电磁铁
D. 将导线断开，小磁针N极将指向地磁场的北极
9. （2022广西北部湾）北京冬奥会期间，某“网红”智慧餐厅从厨师到服务员均是机器人，接到指令后，
机器人内部的电动机会驱动其底部的轮子将美食送到指定位置。图中与机器人驱动原理相同的是（ ）

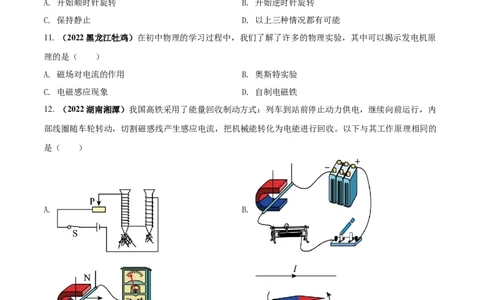

A. B. C. D.10. （2022江苏徐州）如图所示，线圈通电后，受磁场力作用将开始顺时针旋转。如果线圈是固定的，磁
体可以绕线圈旋转，则线圈通电后，磁体将（ ）
A. 开始顺时针旋转 B. 开始逆时针旋转
C. 保持静止 D. 以上三种情况都有可能
11. （2022黑龙江牡鸡）在初中物理的学习过程中，我们了解了许多的物理实验，其中可以揭示发电机原
理的是（ ）
A. 磁场对电流的作用 B. 奥斯特实验
C. 电磁感应现象 D. 自制电磁铁
12. （2022湖南湘潭）我国高铁采用了能量回收制动方式：列车到站前停止动力供电，继续向前运行，内
部线圈随车轮转动，切割磁感线产生感应电流，把机械能转化为电能进行回收。以下与其工作原理相同的
是（ ）
A. B.
C. D.
13. （2021河北）图所示是探究电磁感应的实验装置，关于电磁感应现象，下列说法正确的是（ ）A. 奥斯特发现了电磁感应现象
B. 利用电磁感应现象制作了电动机
C. 导线在磁场中沿不同方向运动，导线中都会有感应电流产生
D. 如果磁感线和切割磁感线方向都变得相反，导线中感应电流的方向不发生改变
14．（2021四川绵阳）如图所示，导体棒AB、CD水平放置在蹄形磁体的磁场中，都垂直于所在位置的磁
感线，两个蹄形磁体的N极和S极标识都没有了。拉动AB向左移动时，发现CD向右移动，下列判断正
确的是（ ）
A．若拉动AB向右移动，则CD向右移动
B．若拉动AB向右移动，则CD向左移动
C．调换右边磁体上下磁极，拉动AB向左移动，则CD向右移动
D．调换右边磁体上下磁极，拉动AB向右移动，则CD向左移动
15.（2021哈尔滨）发电机发电是获取电能的重要方式，下列实验揭示发电机原理的是（ ）
A.奥斯特实验 B.电磁感应现象 C.磁场对电流的作用 D.自制电磁铁
16.关于如图甲、乙所示的实验，下列说法错误的是（ ）
A．甲实验可以研究通电导体周围存在磁场
B．甲实验可以研究电磁感应现象C．乙实验可以研究通电导体在磁场中受力情况
D．乙实验的过程中，电能转化为机械能
17．在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭
合开关后，下列说法错误的是（ ）
A．电磁铁的A端为N极
B．小磁针静止时，N极水平指向左
C．利用这一现象所揭示的原理可制成的设备是发电机
D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强
18.我们的日常生活离不开电和磁．发现电流磁效应的科学家是（ ）
A．牛顿 B．奥斯特 C．阿基米德 D．瓦特
二、填空题（每空1分，共20分）
1. （2022江苏徐州）如图所示，先将小磁针放在水平桌面上，静止时小磁针N极指向______方。再将一
根直导线平行架在小磁针上方，给导线通电后，小磁针将_______，说明通电导线周围存在________。
2. （2022江苏南通）图中画出了两个磁极间的磁感线，这两个磁极都是______（选填“N”或“S”）极，
图中B点的小磁针静止时北极所指的方向向______（选填“上” 或“下”）。
3. （2022北京）根据图中的电流方向，可知通电螺线管的___________端是N极。4. （2022哈尔滨）如图所示，在探究“影响电磁铁磁性强弱因素”的实验中，未闭合开关时，静止在弹
簧下端的铁块质量为0.1kg，此时铁块受到弹簧的拉力是 ___________N；闭合开关后，弹簧的长度会
___________。（g=10N/kg）
5. （2022广西贵港）目前，贵港市正在打造“中国—东盟新能源电动车”生产基地，主动融入“一带一
路”建设，取得了较好成效。电动车主要部件之一是电动机，其工作原理是通电导体在磁场中受
___________的作用；在给电动车充电过程中，是将 ___________能转化为化学能。
6. （2022广西百色）如图所示是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。闭合开
关，使导体ab向左运动，电路中__________感应电流（选填“有”或“无”），这一过程机械能转化为
__________能。
7. （2021江苏南京）人工心脏泵可短时间代替心脏工作，如图是该装置的示意图磁体固定在左侧，线圈
AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），活塞筒通过阀门与血管相通，阀门S 只能向外
1
开启，S 只能向内开启，线圈中的电流从A流向B时，电磁铁左端是______极，血液会______（选填“流
2
入”或“流出”）活塞筒，该装置工作时，线圈AB中的电流方向______（选填“需要”或“不需要”）
改变。8．（2021内蒙古通辽）如图所示，一个综合实践小组用一段漆包线绕成线圈abcd，用小刀刮两端引线的
漆皮，一端全部刮去，另一端只刮上半圈或下半圈。将线圈abcd放在用硬金属丝做成的支架m、n上，并
按图示连接电路，则电磁铁的上端是 极。闭合开关，用手轻推一下线圈，线圈会持续转动，这就是
简易的 （填“发电机”或“电动机”）。
9.如图甲所示的“聪明电梯”在有、无人乘坐时会以不同的速度运行，这样可以节约用电。图乙所示是其
控制电路图，R是一个压敏电阻，其阻值随压力的增大而减小。当所有人走出电梯后，则图中电磁铁的磁
性将______（选填“增强”、“减弱”或“不变"），电动机的转速将______（选填“变快”、“变慢”
或“不变”）。
10.如图所示，某物理小组在用做条形磁体“吸附”能力实验时，用酒精灯给条形磁体加热一段时间后，
发现大头针纷纷下落。请根据这一现象提出一个可探究的科学问题： 。三、作图题（每小题3分，共15分）
1. （2022江苏常州）条形磁体的磁感线如图所示，小磁针处于静止状态.请在图中标出：①磁感线 点处
的磁场方向；②小磁针的 极。
2. （2022广东）如图所示，画出通电螺线管中的电流方向和它外部磁感线a的方向。
3.（2021江苏扬州）如图丙，标出通电螺线管和静止小磁针的N极；
4.（2021青海）如图所示，根据电源的正负极和小磁针的指向，在图中画出螺线管的绕线。5.将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，
且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
四、实验探究题（本大题有4小题，共19分）
1. （6分）（2022河南）在探究通电螺线管外部磁场方向的实验中：
（1）在装有螺线管的硬纸板上均匀撒满铁屑，通电后铁屑分布无明显变化，这时需轻敲纸板，观察到铁
屑排列成图所示的形状。可见，通电螺线管外部磁场与___________磁体的磁场相似；
（2）用小磁针探究磁场方向时，发现小磁针没有标N、S极，请写出一种判断小磁针N、S极的做法：
___________；
（3）对调螺线管所接电源正、负极，周围小磁针的指向也随之对调，说明通电螺线管的极性与螺线管中
电流的___________有关。
2.（4分） （2022海南）某实验小组用自制电磁铁探究影响电磁铁磁性强弱的因素。他们用相同的漆包线
和铁钉绕制成两个电磁铁A和B，B铁钉上绕有更多匝数的线圈，实验装置如图所示。（1）如图甲，闭合开关，电磁铁A的钉尖是______极（选填“N”或“S”）；将滑动变阻器的滑片P向
右移动，能吸引______的大头针（选填“更多”“不变”或“更少”）；
（2）如图乙，把电磁铁A和B串联，闭合开关，多次移动滑动变阻器的滑片P，发现电磁铁B总能吸引
更多的大头针，通过比较，得出的结论是______；
（3）电磁铁在生活中应用广泛，请举一例：______。
3. （5分）（2022黑龙江牡丹江）【分析归纳，拓展提升】如图甲是小雪自制的小风扇，使用时发现小风
扇转动，但风却向后吹。小雪设计了如图乙所示的实验，探究其原因。
（1）闭合开关，给铜棒ab通电，发现铜棒ab向右运动，这表明铜棒ab在磁场中受到___________的作用；
（2）保持磁场方向不变，将电源正负极对调后接入电路，闭合开关，发现铜棒ab向左运动，这表明
___________；
（3）保持电流方向不变，将磁体的两极对调，闭合开关，发现铜棒ab向右运动，这表明___________；
（4）根据实验，要改变小风扇转动方向，小雪应该___________；
（5）请列举一个和小风扇工作原理相同的用电器___________。
4. （4分）（2022河北省）图是小明做“探究什么情况下磁可以生电”的实验装置。
（1）实验时，小明通过观察___________来判断电路中是否产生感应电流；
（2）小明进行了如图所示的5次操作，其中能产生感应电流的是___________（选填所有符合要求的操作
序号）；
（3）完成实验后，小明认为实验现象不太明显，请你提出一条改进措施：___________；（4）利用“磁生电”工作的装置有_____（选填“电铃”“扬声器”“动圈式话筒”或“电磁起重机”）。
五、综合应用题（10分）
1. （2022湖北孝感）图甲是某型号能设定加热温度的家用空气炸锅，其简化电路如图乙所示，它是通过
电热丝R 来加热空气，从而加热食物，达到设定加热温度后，断开开关。求：
1
（1）将5×10-3kg的空气从20℃加热到200℃需要吸收的热量。c 取1.0×103J/（kg·℃）；
空气
（2）工作电路中电热丝R 与指示灯支路并联。已知R 的额定电压为220V，额定功率为1210W。正常工
1 1
作时，工作电路的总电流为5.55A，此时指示灯支路消耗的功率；
（3）控制电路电源电压恒定，通过调节变阻器R 接入电路的阻值来设置加热温度，电阻R 置于温度监测
3 2
区域，它的阻值随温度变化的关系如图丙所示。当加热温度设定为150℃，即R 的阻值调为100Ω时，闭
3
合开关S，电磁继电器（不计线圈的电阻）的衔铁被吸下，工作电路接通，开始加热；直到温度达到
150℃时，衔铁向上弹起，停止加热。则当R 的阻值调为80Ω时，对应的加热温度设定为多少？
3
