2023年新课标下中考物理一轮单元复习讲练考（全国通用）
第十五单元 电路电流
专题45 电路电流单元核心素养考试达标试卷
（答题时间90分钟，试卷满分100分）
一、选择题（本大题有10个小题，每小题3分，共30分）
1. （2022吉林长春）下列粒子中带负电的是（ ）
A. 电子 B. 原子 C. 分子 D. 原子核
2. （2022湖南湘潭）通常情况下属于绝缘体的是（ ）
A. 橡皮擦 B. 钢直尺 C. 铅笔芯 D. 铜钥匙

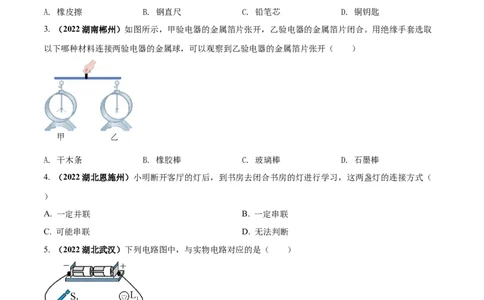

3. （2022湖南郴州）如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。用绝缘手套选取
以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（ ）
A. 干木条 B. 橡胶棒 C. 玻璃棒 D. 石墨棒
4. （2022湖北恩施州）小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（
）
A. 一定并联 B. 一定串联
C. 可能串联 D. 无法判断
5. （2022湖北武汉）下列电路图中，与实物电路对应的是（ ）
A. B. C. D.6. （2022黑龙江绥化）下列电路图中正确的是（ ）
A. B. C. D.
7. （2022江苏无锡）某班举办知识竞赛，需要制作一台选答器模型，要求如下：一个问题有两个可供选
择的答案，选择哪一个答案就闭合哪一个开关，使对应的灯发光。下列电路中符合设计要求的是（ ）
A. B.
C. D.
8.（2021青海）如图所示，开关S闭合时，小灯泡L、L 都不亮，用一段导线的两端接触a、b两点时两小
1 2
灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中
可能的是（ ）
A. 小灯泡L 断路 B. 小灯泡L 断路
1 2
C. 开关S断路 D. 小灯泡L 短路
2
9．（2021内蒙古通辽）小强把台灯的插头插在插座上，插座上有一个开关S 和一个指示灯L ，台灯开关
1 1
和灯泡分别用S 、L 表示，当只闭合S 时，台灯不发光，当只闭合S 时，指示灯发光，再闭合S 时，台灯
2 2 2 1 2
发光。下列设计的电路符合要求的是（ ）A． B． C． D．

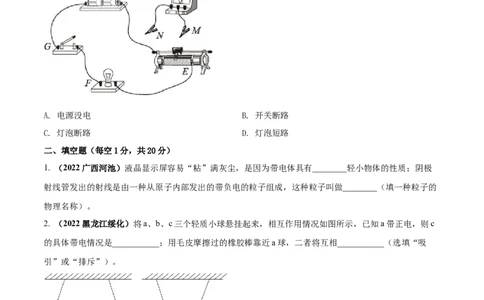

10. （2021江苏南京）如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源
“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，
则可能是（ ）
A. 电源没电 B. 开关断路
C. 灯泡断路 D. 灯泡短路
二、填空题（每空1分，共20分）
1. （2022广西河池）液晶显示屏容易“粘”满灰尘，是因为带电体具有________轻小物体的性质；阴极
射线管发出的射线是由一种从原子内部发出的带负电的粒子组成，这种粒子叫做________（填一种粒子的
物理名称）。
2. （2022黑龙江绥化）将a、b、c三个轻质小球悬挂起来，相互作用情况如图所示，已知a带正电，则c
的具体带电情况是___________；用毛皮摩擦过的橡胶棒靠近a球，二者将互相___________（选填“吸
引”或“排斥”）。
3. （2022广西贵港）如图所示，用带负电的橡胶棒去接触不带电的验电器，发现验电器金属箔片张开。
验电器金属箔片张开是因为___________电荷相互排斥；橡胶棒接触验电器时，验电器金属杆中瞬间电流

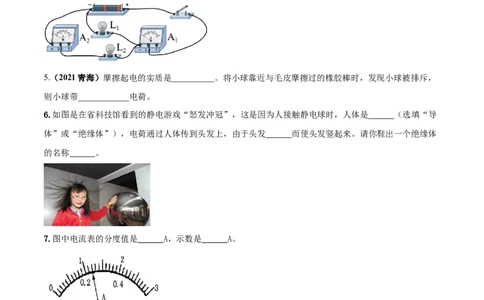

方向是从___________（只选填标号：A．“金属球到金属箔片”或B．“金属箱片到金属球”）。4. （2022湖南益阳）如图所示电路，灯泡 、 的连接方式是___________。在闭合开关后，如果电流
表 示数为0.5A，电流表 示数为0.3A，则通过小灯泡 的电流是___________A。
5.（2021青海）摩擦起电的实质是__________。将小球靠近与毛皮摩擦过的橡胶棒时，发现小球被排斥，
则小球带____________电荷。
6.如图是在省科技馆看到的静电游戏“怒发冲冠”，这是因为人接触静电球时，人体是 （选填“导
体”或“绝缘体”），电荷通过人体传到头发上，由于头发 而使头发竖起来。请你鞋出一个绝缘体
的名称 。
7.图中电流表的分度值是 A，示数是 A。
8.电路不能正常工作，电路一定发生了故障。下面是在一本用电常识书中列出的白炽灯的常见故障与检修
方法，其中“灯泡不亮”的故障现象、可能原因、检修方法如下表所示。请在空格处一栏中完成两空。9．生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去
电子带上 电荷，电荷累积到一定程度极易出现放电观象，引起汽油燃烧爆炸，为防止爆炸事故发生，
油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从
（选填“大地到油罐”或“油罐到大地”）。
10．如图所示，电流表的读数为 A。
三、作图题（每小题4分，共16分）
1. （2022深圳）如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
2. （2022贵阳）如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。要求：两灯
并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉。3.请根据图中所示的实物图，画出对应的电路图．
4．设计一个病床呼叫电路。要求：开关S 控制指示灯L 和电铃；开关S 控制指示灯L 和电铃。请在图中
1 1 2 2
连线，形成符合要求的完整电路图。
四、简答题（本大题有2小题，共8分）
1. （4分）（2022甘肃金昌）善于观察的小华发现：穿羽绒服很轻，但在天气干燥时有些羽绒服表面容易
吸附灰尘而变脏，请用物理知识解释羽绒服轻及容易吸附灰尘的原因。
2.（4分）如图所示带正电荷的两个轻小物体靠近时相互排斥，说明同种电荷之间有斥力的作用。如果你
是物理学家你由此现象能提出什么样的问题继续探究?五、探究与实验题（本大题有2小题，共16分）
1.（10分） （2022广西桂林）小桂和小林在“探究并联电路中电流的规律”的实验中：
（1）他们按如图甲的电路图连接电路，在图乙的实物图中还差一根导线没有连接，请在图中画出该条导
线；
（2）在实验过程中， 突然熄灭， 亮度不变，电路可能出现的故障是 ___________路；
的
（3）排除故障后，用电流表测出通过 、 和干路 电流，记录如下表，第三次实验时电流表 指针
指在如图丙的位置，其读数应为 ___________ A；小桂分析实验数据后得出结论：并联电路干路电流等于
各支路电流之和，且各支路电流相等。小林认为小桂的结论可能不正确，为了验证这个结论是否正确，他
们应该更换规格 ___________（选填“相同”或“不同”）的灯泡再次实验。
实验次数 1 2 3
电流表 的示
0.18 0.2
数/A
电流表 的示
0.18 0.2
数/A
电流表 的示
0.36 0.4
数/A
（4）本实验要进行多次实验的目的是 ___________。
2.（6分）在“连接串联电路”实验中，实验电路如阁所示。（1）在连接电路时，幵关应该处于 状态。
（2）连接好电路后闭合开关S，小慧发现L 、L 两只灯泡都不亮，她用手按一下灯泡L ，L 、L 仍然都不
1 2 1 1 2
亮，按一下灯泡L ，两灯都亮，松开手两灯又不亮，则故障可能是 。（选填“L 灯丝断了”、
2 1
“L 灯丝断了”、“L 短路”或“L 与灯座接触不良”）
2 1 2
（3）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L 和L 之间、L 和电池
1 2 1
负极之间，观察到同样的现象。这样操作的目的是探究 。
六、综合应用题（10分）
1．（6 分）如图所示电路，电流表 A 读数为 0.18A，电流表 A 读数为 0.32A，通过灯泡 L 的电流为
1 2 3
0.15A，求：
（1）通过L 和L 的电流分别是多大？
1 2
（2）电流表A 的读数是多少？
3
2.（4分）阅读短文，回答问题。
电容式触摸屏
现在，智能手机、平板电脑等数码移动设备，都使用触摸屏，触摸屏是通过传感器来感知物体在屏上
的运动，目前触摸屏大多采用电容式触摸屏。
电容通常就是由两片相距很近的导电极板组成。电容式触摸屏是一块多层复合玻璃，在夹层中涂有具有导
电性且透明的薄膜材料。当手指触碰到触摸屏时，手指和导电薄膜就会形成一个电容，将人体上的电荷传
递到触摸屏上。通过触摸屏周边分布的电极检测电荷分布的变化，就可以计算触摸点的位置，进而感知手
指在屏上的运动轨迹。如果较厚的绝缘材料把手指与导电薄膜之间隔离，无法形成有效电容，就不能正常
操作触摸屏了。
（1）电容式触摸屏夹层中的薄膜材料是 （选填“导体”或“绝缘体”）。通过触摸屏周边分布的电
极检测 的变化，可感知手指的运动轨迹。（2）冬天，戴上厚厚的绝缘材料做成的保暖手套，不能正常操作电容式触摸屏的原因是 。要制作一
副保暖触摸屏手套，你的方法是 。
