保密★启用前
第 16 讲—电功率
2023 年中考物理一轮复习讲练测
学校:___________姓名：___________班级：___________考号：___________
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上

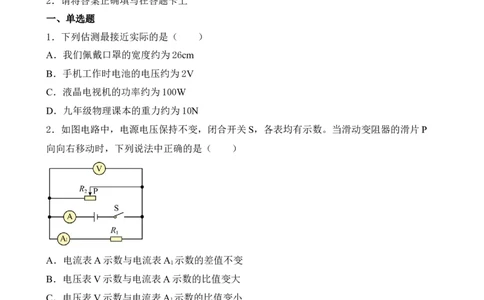

一、单选题
1．下列估测最接近实际的是（ ）
A．我们佩戴口罩的宽度约为26cm
B．手机工作时电池的电压约为2V
C．液晶电视机的功率约为100W
D．九年级物理课本的重力约为10N
2．如图电路中，电源电压保持不变，闭合开关S，各表均有示数。当滑动变阻器的滑片P
向向右移动时，下列说法中正确的是（ ）
A．电流表A示数与电流表A 示数的差值不变
1
B．电压表V示数与电流表A示数的比值变大
C．电压表V示数与电流表A 示数的比值变小
1
D．电压表V示数与电流表A示数的乘积不变
3．如图是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，R 与R 并
2 3
联。通电前，A、B两个U形管中的液面相平，通电一段时间后，通过R 、R 的电流分别为
1 2
I 、I ，则（ ）
1 2A．I >I ，A管中的液面高度差较大
1 2
B．I >I ，A管中的液面高度差较小
1 2
C．I =I ，A管中的液面高度差较大
1 2
D．I =I ，两管中的液面高度差相同
1 2

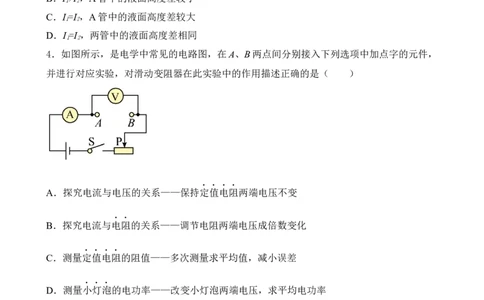

4．如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件，
并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（ ）
A．探究电流与电压的关系——保持定值电阻两端电压不变
B．探究电流与电阻的关系——调节电阻两端电压成倍数变化
C．测量定值电阻的阻值——多次测量求平均值，减小误差
D．测量小灯泡的电功率——改变小灯泡两端电压，求平均电功率
5．小美连接了如图所示的电路，闭合开关后，她发现灯泡L 发光，L 不发光，以下说法中
1 2
正确的是（ ）
A．灯泡L 的灯丝断了
2
B．通过L 的电流大于通过L 的电流
1 2C．灯泡L 的电阻小于灯泡L 的电阻
1 2
D．灯泡L 的实际功率小于灯泡L 的实际功率
2 1
6．电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因
为（ ）
A．导线的电阻远小于电烙铁电热丝的电阻
B．导线的绝缘皮隔热
C．通过导线的电流小于通过电烙铁的电流
D．导线散热比电烙铁快
7．下列物理量中，以科学家欧姆的名字作为单位的是（ ）
A．电流 B．电功 C．电阻 D．电功率
8．下列说法正确的是（ ）
A．电压是使自由电荷定向移动形成电流的原因
B．电流做功越快的用电器，消耗的电能也一定越多
C．用丝绸摩擦过的玻璃棒带正电，说明玻璃棒对电子的束缚能力强
D．电阻是导体本身的特性，与通过导体的电流成反比，与导体两端的电压成正比
二、填空题

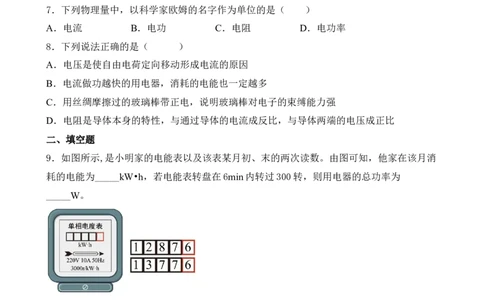

9．如图所示,是小明家的电能表以及该表某月初、末的两次读数。由图可知，他家在该月消
耗的电能为_____kW•h，若电能表转盘在6min内转过300转，则用电器的总功率为
_____W。
10．如图所示是家庭中常见调光台灯上的调光旋钮的内部电路，旋钮应与灯泡进行________
（选填“串联”或“并联”）。该台灯旋钮将AB接入电路中，顺时针旋转时灯泡的功率
________（选填“变大”或“变小”）。11．如图所示是小李家的电能表，她家所使用的用电器总功率不能超过___________W。将
一台额定功率为880W的电暖气单独接入电路中，正常工作30min，通过电暖气的电流是
___________A。

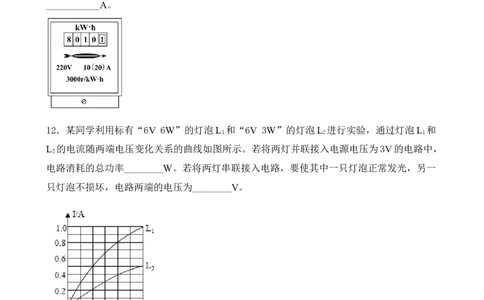

12．某同学利用标有“6V 6W”的灯泡L 和“6V 3W”的灯泡L 进行实验，通过灯泡L 和
1 2 1
L 的电流随两端电压变化关系的曲线如图所示。若将两灯并联接入电源电压为3V的电路中，
2
电路消耗的总功率________W。若将两灯串联接入电路，要使其中一只灯泡正常发光，另一
只灯泡不损坏，电路两端的电压为________V。
13．超导限流器是一种短路故障电流限制装置，它由超导元件和限流电阻并联组成，内部电
路如图甲中虚线框内所示。超导元件的电阻R 随电流I变化关系如图乙所示，限流电阻R ＝
1 2
12Ω，灯泡L上标有“6V 3W”字样。当电源电压为6V时，灯泡_____（选填“能”或“不
能”）正常发光；若电源电压仍为6V，当灯泡发生短路时，电流表的示数为_____A。14．如图所示是小明家中电能表在，上月初和这月初的示数，则小明家上个月消耗了
______kW·h的电能；他家买了一款电饼铛，小明想利用秒表和电能表来测量该电饼铛的实
际功率，只让电饼铛单独工作，用秒表和电能表来测量该电饼铛的实际功率，只让电饼铛单
独工作，观察到1min内电能表的表盘转过36转，则电饼铛的实际功率为______W。
15．如图所示的电路中，电源电压保持不变，灯L 标有“3V 1.2W”、灯L 标有“3V
1 2
0.9W”字样。先只闭合开关S ，灯L 正常发光；再闭合开关S ，电压表示数___________
1 1 2
（选填“变大”“变小”或“不变”），电流表应选择___________（选填“0~0.6A”或“
”）的量程。
16．电阻R 和R 的阻值之比为1∶2，若将它们串联在电路中，它们两端的电压之比为
1 2
_____；若将它们并联在电路中，相同时间内消耗的电能之比为 _____。
17．如图所示，电源电压恒定不变，已知R ∶R =2∶3，如果闭合开关S，则它们两端的电
1 2
压之比U ∶U =______；如果通电1min，电流通过它们产生的热量之比Q ∶Q =______。
1 2 1 2
18．某饮水机上标有“220V制热550W”的字样，发热部件正常工作时的功率为________W。饮水机加热一段时间，插座线会变热，这是电流通过导体时产生的________效
应。
三、作图题
19．图是一位同学为测量小灯泡的功率所连的电路。这个电路有什么错误或不妥之处？应该
怎样纠正？请你画出正确的电路图。
20．在图中，将电池、电流表、电压表三个元件符号正确填进电路的空白处，要求开关S闭
合后：
（1）电流方向如图所示；
（2）移动滑动变阻器的滑片P，小灯泡L变亮时，电流表示数变大，电压表示数变大。
四、实验题
21．小明利用图甲所示的电路测量额定电压为2.5V的小灯泡L的额定功率。
（1）图甲中有一根线连接错误，请在这根线上打“×”，并在图中改正；( )
（2）改正电路后，闭合开关，移动滑片P至某位置时，电压表示数为2V，为测额定功率，
应将滑片P向______（选填“A”或“B”）端移动，当小灯泡L正常发光时，电流表示数
如图乙所示，为______A，则小灯泡L的额定功率为______W。实际测量时，电压表有示数，
电流表无示数，灯泡L不亮，则可能的故障是______；
（3）小明从图甲中的器材、若干开关及导线中，选择合适器材，连成了图丙所示的电路，利用小灯泡L的额定电压和额定电流，测出了定值电阻R 的阻值（约为10Ω）。请在虚线框
x
内补上三个元件的符号，使电路完整，实验操作方便。( )
22．在如图“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电源恒定电压为
4.5V。
（1）用笔画线代替导线，将电路（图甲）连接完整；______
（2）连接好电路闭合开关后，发现灯泡不亮，检查电路发现电压表、电流表均有示数，则
接下来的操作应该是______；
（3）问题解决后，移动滑动变阻器滑片，当电压表示数为2.3V时，为了让灯泡正常发光，
此时应将滑片向______（左/右）侧移动；
（4）当灯泡正常发光时，电流表示数如图乙所示，则小灯泡额定功率为______W；
（5）下表是实验中测量的几组数据
U/V 0.5 1.0 1.5 2.0 2.5 3.0
I/A 0.16 0.2 0.25 0.28 0.37
要完成上述表中数据测量，实验中滑动变阻器的总阻值至少为______Ω；
（6）小明打算只利用两电表来测量小灯泡的额定功率，他增加了一个阻值为10Ω的定值电
阻R 和两个开关，设计了如图丙所示电路，请将电阻R 、电流表和灯泡的符号填入丙图虚
0 0
线框中使其能完成实验。______
23．小明同学选用如图甲所示的器材测量“小灯泡的额定电功率”，其中电源为两节新的干
电池，小灯泡额定电压为2.5V。(1)小明在开始实验前，检查电路时，发现有一根导线连接错误，请在错误导线上画“×”，
并用笔画线代替导线将其电路连接完整 ______ ；
(2)纠正电路连接的错误后，进行正确的实验操作，闭合开关，缓慢移动滑动变阻器的滑片，
发现电流表示数逐渐变大，小灯泡却始终不发光，电压表也无示数，则电路故障原因可能是
______ （正确写出一条即可）；
(3)排除故障后，闭合开关，移动变阻器滑片到某一位置时，电压表示数如图乙所示。为了
测量小灯泡的额定电功率，接下来的实验操作应是： ______ ；
(4)根据实验数据，小明作出了小灯泡的电流随电压变化的 图像，如图丙所示，则该小
灯泡的额定电功率为 ______ W；
(5)小明发现图丙中小灯泡的 图像是一条平滑的曲线，可知通过小灯泡的电流与其两端
电压不成正比，其原因是 ______ ；
(6)由于电流表与电压表本身都有一定电阻，对实验会产生一定的影响，因此利用由图甲改
正后的电路图来测量小灯泡的电功率，则所测得的电功率要比其真实的电功率 ______ （选
填“偏大”、“偏小”）。
五、计算题
24．如图所示，电源电压恒定，电阻R 为20Ω，R 为16Ω，闭合开关S，电流表A 、A 的
1 2 1 2
示数分别为0.9A和0.5A。求：
（1）通过R 的电流和R 两端的电压；
1 1
（2）通电20s电阻R 产生的电热。
2
25．如图电路中，电源电压为15V，电阻R 的阻值为10Ω，电压表、电流表量程分别选择
1
“0-15V”、“0-3A”，滑动变阻器R 上标有“1A”字样。开关S闭合后，电压表V的示
2
数为5V。求：(1)此时通过电阻R 的电流。
1
(2)10s内电流对滑动变阻器R 做的功。
2
(3)移动滑动变阻器的滑片P，电路正常工作时，电源电压和电压表示数的比值最小为1.5，
求整个电路消耗电功率的最大值与最小值之比。
26．接在家庭电路上的一盏灯在20min内消耗的电能是2.4×104J，求这盏灯的电功率和通
过灯丝的电流。
