2023年新课标下中考物理一轮单元复习讲练考（全国通用）
第十九单元 生活用电
专题57 生活用电单元核心素养考试达标试卷
（答题时间90分钟，试卷满分100分）
一、选择题（本大题有10小题，每小题3分，共30分）
1. （2022湖北天门）如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说
法正确的是（ ）
A. 图中A与零线相连，B与火线相连
B. 将试电笔插入C孔，其氖管会发光
C. 若指示灯断路不能发光，则插孔不能提供工作电压
D. 若A、B两孔发生短路，则其它插孔仍可提供工作电压
2. （2022湖北十堰）如图是一般住宅户内配电系统方框图，下列说法正确的是（ ）
A. E处应接入空气开关，F处接入电能表
B. 若空气开关自动跳闸，一定是发生了短路
C. 发现有人触电，应立即用手拉开
D. 控制电灯的开关连接错误
3. （2022湖北宜昌）在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右
两孔，氛管都发光。若电路中只有一处故障，则发生故障的是（ ）A. 插座发生短路 B. 灯泡发生短路
C. de间断路 D. ef间断路
4. （2022江苏扬州）关于家庭电路和安全用电，下列说法中错误的是（ ）
A. 更换灯泡前断开电源开关
B. 使用测电笔时手要接触笔尾金属电极
C. 有人发生触电时，应马上用手把人拖开，再施救
D. 不要让多个大功率用电器同时接在同一个插座上工作

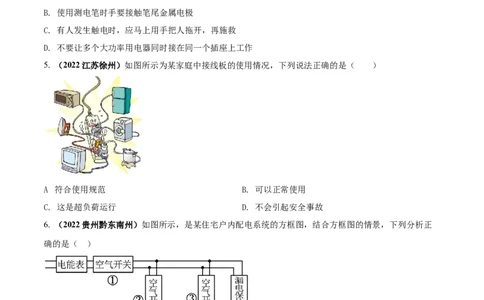

5. （2022江苏徐州）如图所示为某家庭中接线板的使用情况，下列说法正确的是（ ）
.
A 符合使用规范 B. 可以正常使用
C. 这是超负荷运行 D. 不会引起安全事故
6. （2022贵州黔东南州）如图所示，是某住宅户内配电系统的方框图，结合方框图的情景，下列分析正
确的是（ ）
A. 空气开关①跳闸时，电路一定发生了短路
B. 空调电流过大时，漏电保护器会迅速切断电流
C. 漏电保护器切断电流时，空调和电灯不能工作D. 更换电灯的灯泡时，只需断开空气开关③即可
7.（2021广西贵港）进入汛期以来，多地发生强降雨，人们在防汛的同时还要注意用电安全。下列做法正
确的是（ ）
A. 雷雨天站在大树下避雨
B. 手上有水时拔用电器的插头
C. 雷雨天在室外使用手机打电话
D. 发现有人触电时，不能直接去碰触电的人

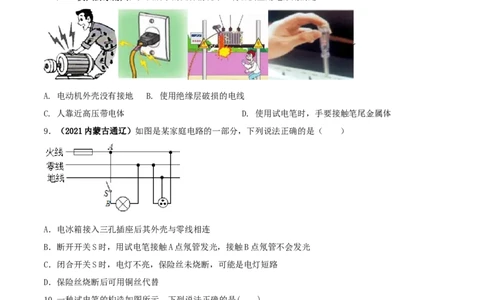

8.（2021贵州黔东南州）如图所示的四种情况中，符合安全用电原则的是（ ）
A. 电动机外壳没有接地 B. 使用绝缘层破损的电线
C. 人靠近高压带电体 D. 使用试电笔时，手要接触笔尾金属体
9．（2021内蒙古通辽）如图是某家庭电路的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
10.一种试电笔的构造如图所示，下列说法正确的是( )
A. 使用试电笔时手可以接触笔尖
B. 使用试电笔时手不要接触笔卡
C. 试电笔中的电阻可以用铁丝代替
D. 当氖管发光时有微弱电流通过人体二、填空题（每空1分，共18分）
1. （2022广西贺州）教室的灯管之间是______联的，灯管正常发光时两端电压为______V；多开一盏灯，
干路上的电流大小会______（选填“变大”“变小”或“不变”）。
2. （2022广西贺州）在家庭电路中，用______来测量所消耗的电能；正确使用试电笔来辨别火线和零线，
若试电笔的氖管发光，表明笔尖接触的是______线。
3. （2022湖南衡阳）某商场有甲，乙两种容积相同的电热水壶，甲标有“220V 800W”的字样，乙标有
“220V 1500W”的字样，若家庭电路的电压是220V，室内插座的额定电流是5A，用该插座给电热水壶供
电，从安全用电的角度考虑，应选购______（选填“甲”或“乙”）电热水壶，选择的理由是______。
的

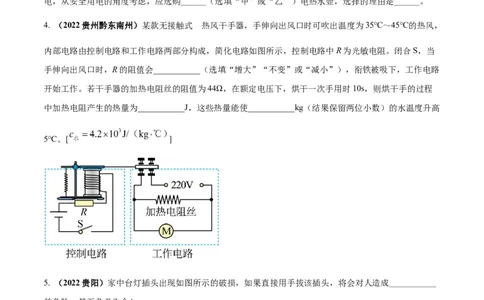

4. （2022贵州黔东南州）某款无接触式 热风干手器，手伸向出风口时可吹出温度为35℃～45℃的热风，
内部电路由控制电路和工作电路两部分构成，简化电路如图所示，控制电路中R为光敏电阻。闭合S，当
手伸向出风口时，R的阻值会___________（选填“增大”“不变”或“减小”），衔铁被吸下，工作电路
开始工作。若干手器的加热电阻丝的阻值为44Ω，在额定电压下，烘干一次手用时10s，则烘干手的过程
中加热电阻产生的热量为___________J，这些热量能使___________kg（结果保留两位小数）的水温度升高
5℃。[ ]
5. （2022贵阳）家中台灯插头出现如图所示的破损，如果直接用手拔该插头，将会对人造成___________
的危险，甚至危及生命！
6. （2021哈尔滨）家庭电路中，各用电器是______联的。如图是某同学家房间内的部分电路，开关闭合后，灯泡正常发光，此时用验电笔检验A点处，氖管______（选填“发光”或“不发光”）。
7.如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供
工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是 的
（选填“串联”或“并联”）．使用三角插头和三孔插座，目的是将用电器的金属外壳与 相连，
防止触电．
8.上海地区家用照明电路的电压为 伏：电灯所消耗的电能是远方的发电站通过 （选填“高压“或
“低压“）输电线路输送至用电区的：额定功率为1千瓦的用电器正常工作2小时，耗电 度。
三、作图题（每小题4分，共16分）
1. （2022甘肃金昌）如图所示，只闭合开关S，风扇M工作；只闭合开关S，灯泡和风扇M都不工作；
1 2
同时闭合开关S、S，灯泡和风扇M都工作。请把电路连接完整。
1 2
2. （2022甘肃兰州）图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S 为旋钮开关，
1
单独控制台灯的通断和亮度；S 为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安
2
全用电原则．3．用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电
原则；熔断器控制插座；拉线开关控制电灯。
4.请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路．
四、简答题（每小题3分，共12分）
1. （2022黑龙江龙东）李刚同学家里添置了一台电热水器，他建议家人不要将电热水器和其它大功率用
电器同时使用，否则会存在安全隐患。请你根据所学的物理知识，解释同时使用大功率用电器存在什么安
全隐患。
2.（2021齐齐哈尔）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害。所以，一定
要学会安全用电，让电更好地为我们服务。如图所示的家庭电路中，如果同时使用的用电器总功率过大，
可能会引发火灾。请你用所学过的电学知识来解释原因。
3.洗衣机，电冰箱等用电器的电源插头有三条线，其中一条接火线，一条接零线，第三条标有“E”的导
线与用电器的什么部位相连？插座上与“E”相应的导线与室外的大地相连，这根导线的作用是什么？另
外，针对日常生活中的用电现象，请举出一条节约用电的举措．4.（2022贵阳模拟题）如图所示是人们日常生活和工作中经常使用的一种插线板。
(1)插线板一般不能同时接多个大功率用电器，请你用学过的物理知识说明其中道理。
(2)现在市场上有一些劣质插线板，这些劣质插线板的芯线比合格产品细。请根据焦耳定律解释使用这种
插线板将会存在什么隐患。
五、计算题（本大题有3小题，共24分）
1.（8分） （2022甘肃兰州）一款内置电陶炉的电暖桌如图甲所示，它不仅具有桌面暖手、桌底暖脚功能，
还可以烧水、煮茶等。电陶炉的简化电路如图乙所示，其参数如表所示，高温档额定功率字迹已被磨损。
旋转旋钮开关，可实现停止工作、低温档和高温档的转换。R 和R 均为电热丝，R=72.6Ω。求：
1 2 2
（1）R 的阻值；
1
（2）高温档额定功率；
（3）在某用电高峰期，若家庭电路中只有电陶炉在工作，发现标有“3000imp/(kW·h)”的电能表的指示灯
闪烁168次，使质量为1.7kg的水从25℃升高到49℃，求此时电陶炉的加热效率。[c =4.2×103J/(kg·℃)]
水
电陶炉
额定电压 220V
高温档 ××W
额定功率
低温档 400W2.（8分） （2022黑龙江牡鸡）学习了电功率的知识后，小亮想利用家中的电能表（如图所示）测量电水
壶的电功率和热效率，他把质量为1kg温度是20℃的冷水倒入电水壶中，然后把家中的用电器都与电源断
开，仅让电水壶工作，在5分钟内将这壶水烧开（在标准气压下），他观察到电能表转盘转了70转，试求：
（1）将这壶水烧开，水吸收的热量是多少？
（2）电水壶的电功率为多少？
（3）电水壶的热效率为多少？
的
3. （8分）（2022江苏无锡）家用食具消毒柜是对家庭餐具进行消毒、烘干 生活健康器具。某品牌消毒
柜的电路原理图如图所示，下表是它的部分参数，消毒电路由S、紫外线灯管L、发热管R、温控开关K
1 1
组成，K开始时处于闭合状态，当柜内温度超过120℃时断开，当温度降到120℃以下时自动闭合，烘干电
路由S、发热管R、电磁继电器开关组成，其中R 正常工作时的功率为烘干功率，烘干时，当电磁铁线圈
2 2 2
中的电流达到0.02A，衔铁被吸起，触点D、E断开：当电磁铁线圈中电流减小到0.01A，衔铁被释放，触
点D、E重新接触，使烘干温度维持在55℃～85℃控制电路电压U=6V，R 是定值电阻，R 是热敏电阻，
3 T
其温度与消毒柜内温度相同，阻值随温度升高而减小，电磁铁线圈的电阻忽略不计。额定电压 220V
紫外线灯管功率 20W
烘干功率 500W
烘干温度 55℃-85℃
某次使用时，将餐具放人消毒柜内，关闭好柜门，将插头插人家庭电路的插座中，电压为220V。闭合开关
S、S，对餐具消毒15min；断开开关S，闭合S、S、S，再烘干60min。
1 1 2 3
（1）若为该消毒柜写一份使用时的安全注意事项，其中错误的是__________
A.禁止用潮湿的手操作
B.消毒柜的金属外壳不需要接地
C.消毒时切勿将塑料等不耐高温的食具靠近R
1
D.严禁在无保护条件下，直视正在工作中的紫外线灯管
（2）烘干期间，当消毒柜内温度为55℃时，控制电路中R 的阻值为500Ω，则当消毒柜内温度为85℃时，
T
R 的阻值为多少__________？
T
（3）若本次消毒、烘干电路实际消耗的电能为 ，其中，消毒时，L和R 同时正常工作时通过
1
消毒电路的总电流为1A；烘干时，R 实际工作时间为总烘干时间的20%。则R=____________Ω，R 实际
2 1 1
工作时间为__________min。
