2023年新课标下中考物理一轮单元复习讲练考（全国通用）
第十九单元 生活用电
专题56 生活用电单元对点难题训练
考点1：家庭电路
1. （2022黑龙江龙东）如图所示的家庭电路，两虚线框中连入了电灯和开关，则方框__________中为开
关；闭合开关后，发现电灯不亮，使用试电笔测试a、b、c三点时试电笔的氛管均发光，测试d点时试电
笔的氖管不发光，则该电路的故障为____________________。
2. （2022广西贺州）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。
3. （2022黑龙江牡丹江）如图所示，一款可设定温度的电热水杯，能将杯中水加热到需要的温度，其铭
牌如下表所示。电热水杯在额定电压下工作，将0.3L的水从25℃加热到55℃，用时2min20s。求：
产品名称 电热水杯
额定电压 220V
额定功率 300W
额定容量 0.3L
（1）水吸收的热量是多少？
（2）电热水杯消耗的电能是多少？

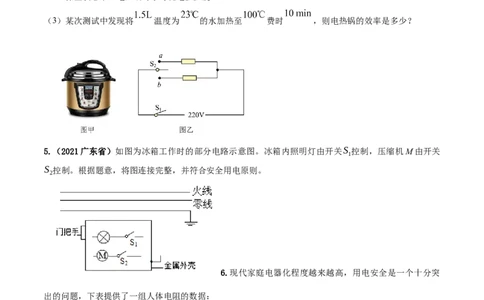

（3）电热水杯的热效率是多少？4. （2022湖南湘西）某品牌电热锅的简化电路如图乙所示，闭合开关 接通电源后，可以转换触点开关
使电热锅处于加热或保温状态。设电源电压 ，电热锅加热功率 ，保温功率
，水的比热容 ，水的密度 。求：
（1）连接电热锅的电线至少要能承受多大的电流？
（2）保温状态下，电热锅每小时耗电多少度？
（3）某次测试中发现将 温度为 的水加热至 费时 ，则电热锅的效率是多少？
5.（2021广东省）如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S 控制，压缩机M由开关
1
S 控制。根据题意，将图连接完整，并符合安全用电原则。
2
6.现代家庭电器化程度越来越高，用电安全是一个十分突
出的问题，下表提供了一组人体电阻的数据：
测量项目 完全干燥时 出汗或潮湿时
手与手之间的电阻 200Ω 5000Ω
手与脚之间的电阻 300Ω 8800Ω
手与塑料鞋底之间的电阻 800Ω 10000Ω
如图所示，用电器R接在电压为220V的电源上，消耗的电功率是1100W，电路中还有额定电流为10A的保
险丝，则：
（1）只有用电器R接入电路时，通过保险丝的电流是多大？
（2）一个潮湿的人，赤脚站在地面上，由于不小心，手接触了火线，发生触电事故，则通过人体的电流是多少（上表电阻数据适用于人体）？并分析为什么保险丝不会熔断（即保险丝不能救人命）？

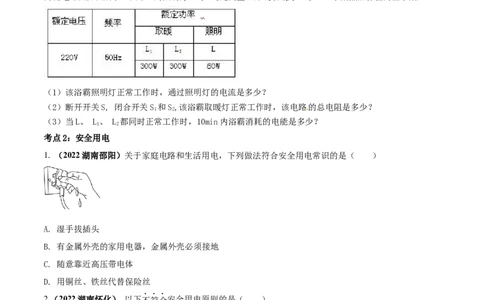

7.小明家的浴室新安装了一台可供取暖和照明的新型家用电器——浴霸。该浴霸的部分数据如表所示，其
简化电路图如图所示，图中L为照明灯，L、L 是两盏红外线取暖灯。求：（小数点后保留两位小数）
1 2
（1）该浴霸照明灯正常工作时，通过照明灯的电流是多少？
（2）断开开关S, 闭合开关S 和S,该浴霸取暖灯正常工作时，该电路的总电阻是多少？
1 2
（3）当L、 L、 L 都同时正常工作时，10min内浴霸消耗的电能是多少？
1 2
考点2：安全用电
1. （2022湖南邵阳）关于家庭电路和生活用电，下列做法符合安全用电常识的是（ ）
A. 湿手拔插头
B. 有金属外壳的家用电器，金属外壳必须接地
C. 随意靠近高压带电体
D. 用铜丝、铁丝代替保险丝
2.（2022湖南怀化） 以下不符合安全用电原则的是（ ）
A. 检修电路前要切断电源
B. 多个大功率用电器工作时，可同时使用同一个插座
C. 冰箱金属外壳应接地使用
D. 使用试电笔辨别零线和火线时，手应接触笔尾金属体
3. （2022广西桂林）在如图所示的各场景中，符合安全用电要求的是（ ）A. 导线绝缘层破损
B. 同时使用大功率电器过多
C. 冰箱外壳接地
D. 双手同时分别接触火线和零线

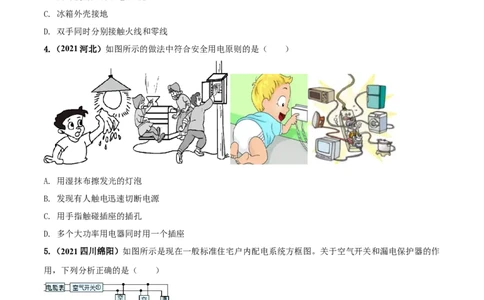

4.（2021河北）如图所示的做法中符合安全用电原则的是（ ）
A. 用湿抹布擦发光的灯泡
B. 发现有人触电迅速切断电源
C. 用手指触碰插座的插孔
D. 多个大功率用电器同时用一个插座
5.（2021四川绵阳）如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作
用，下列分析正确的是（ ）
A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流D．空气开关跳闸，问题解决后需更换新的空气开关
